Περιγραφή
24
1312117109876
1
3
2
4
5
14

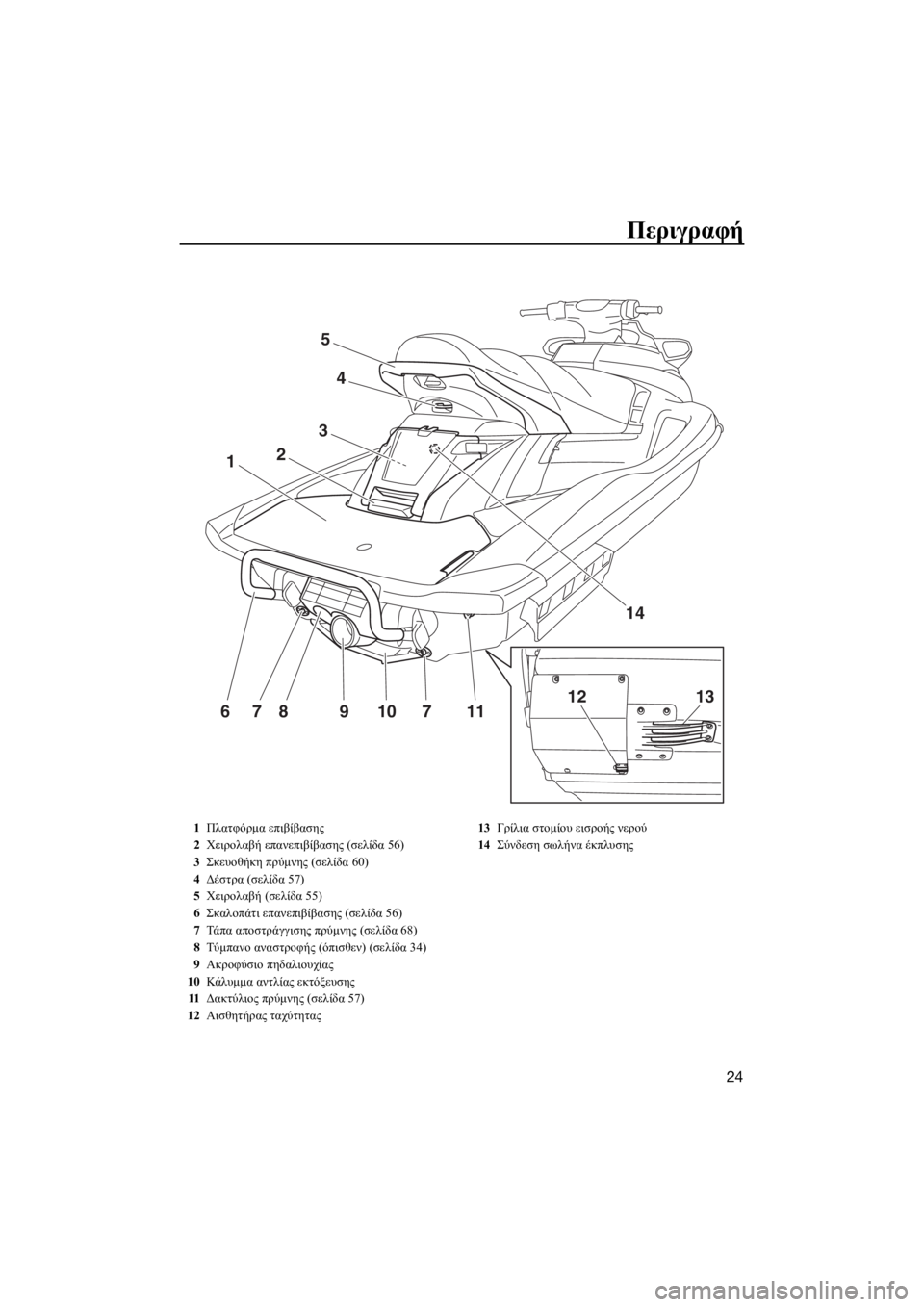

1Πλατφόρμα επιβίβασης
2Χειρολαβή επανεπιβίβασης (σελίδα 56)
3Σκευοθήκη πρύμνης (σελίδα 60)
4Δέστρα (σελίδα 57)
5Χειρολαβή (σελίδα 55)
6Σκαλοπάτι επανεπιβίβασης (σελίδα 56)
7Τά π α αποστράγγισης πρύμνης (σελίδα 68)
8Τύμπανο αναστροφής (όπισθεν) (σελίδα 34)
9Ακροφύσιο πηδαλιουχίας
10Κάλυμμα αντλίας εκτόξευσης
11Δακτύλιος πρύμνης (σελίδα 57)
12Αισθητήρας ταχύτητας13Γρίλια στομίου εισροής νερού
14Σύνδεση σωλήνα έκπλυσης
UF2T77R0.book Page 24 Friday, July 8, 2016 1:20 PM

Περιγραφή
25
12
67 910 58
3412111314 15 16 1817
19 20 21
222324

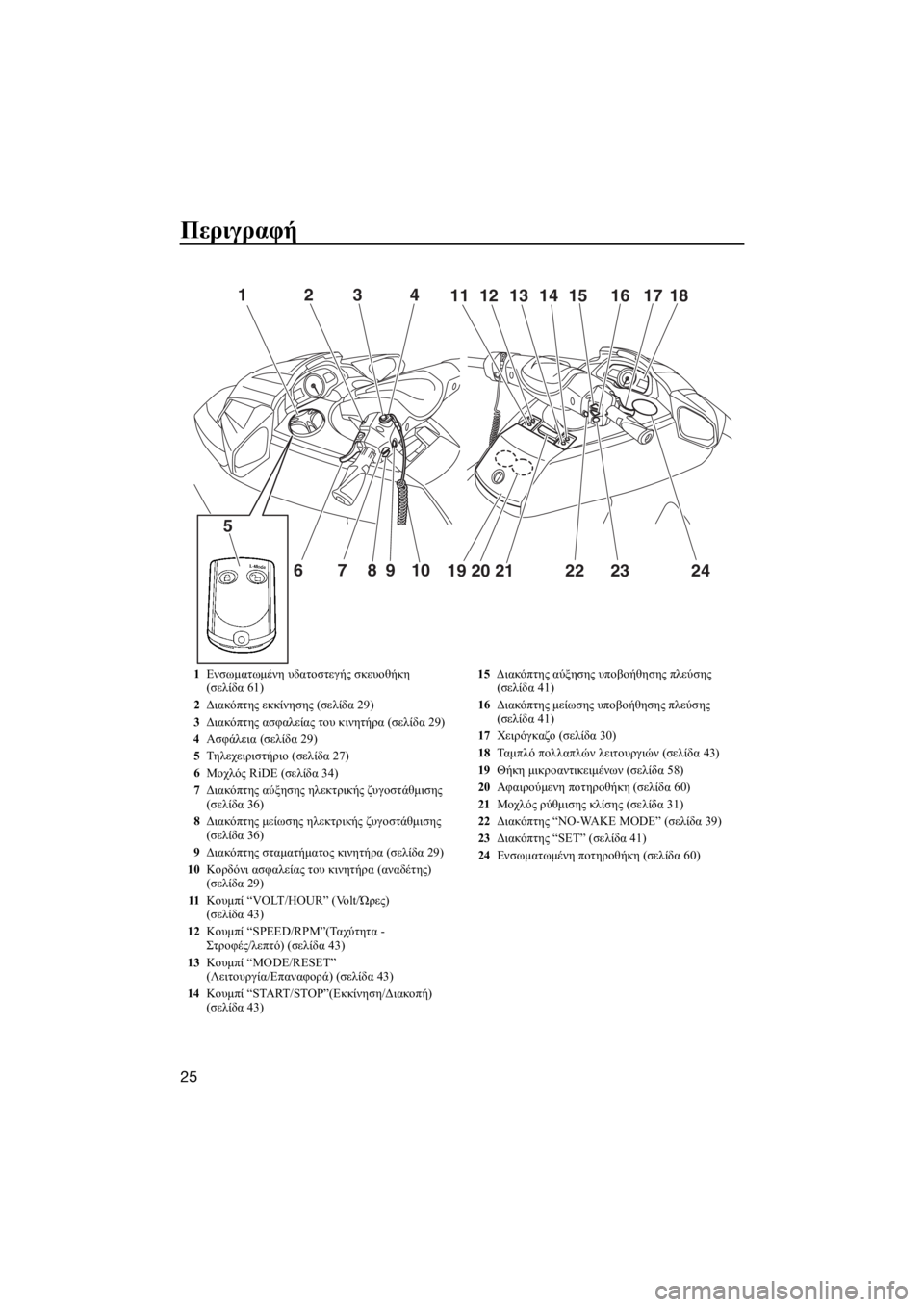

1Ενσωματωμένη υδατοστεγής σκευοθήκη
(σελίδα 61)
2Διακόπτης εκκίνησης (σελίδα 29)
3Διακόπτης ασφαλείας του κινητήρα (σελίδα 29)
4Ασφάλεια (σελίδα 29)
5Τηλεχειριστήριο (σελίδα 27)
6Μοχλός RiDE (σελίδα 34)
7Διακόπτης αύξησης ηλεκτρικής ζυγοστάθμισης
(σελίδα 36)
8Διακόπτης μείωσης ηλεκτρικής ζυγοστάθμισης
(σελίδα 36)
9Διακόπτης σταματήματος κινητήρα (σελίδα 29)
10Κορδόνι ασφαλείας του κινητήρα (αναδέτης)
(σελίδα 29)
11Κουμπί “VOLT/HOUR” (Volt/Ώρες)
(σελίδα 43)
12Κουμπί “SPEED/RPM”(
Ταχύτητα -
Στροφές/λεπτό) (σελίδα 43)
13Κουμπί “MODE/RESET”
(Λειτουργία/Επαναφορά) (σελίδα 43)
14Κουμπί “START/STOP”(Εκκίνηση/Διακοπή)
(σελίδα 43)15Διακόπτης αύξησης υποβοήθησης πλεύσης
(σελίδα 41)
16Διακόπτης μείωσης υποβοήθησης πλεύσης
(σελίδα 41)
17Χειρόγκαζο (σελίδα 30)
18Τα μ π λ ό πολλαπλών λειτουργιών (σελίδα 43)
19Θήκη μικροαντικειμένων (σελίδα 58)
20Αφαιρούμενη ποτηροθήκη (σελίδα 60)
21Μοχλός ρύθμισης κλίσης (σελίδα 31)
22Διακόπτης “NO-WAKE MODE” (σελίδα 39)
23Διακόπτης “SET” (σελίδα 41)
24Ενσωματωμένη
ποτηροθήκη (σελίδα 60)
UF2T77R0.book Page 25 Friday, July 8, 2016 1:20 PM

Περιγραφή
26
Χώρος κινητήρα
52143
9
8
6
7
10

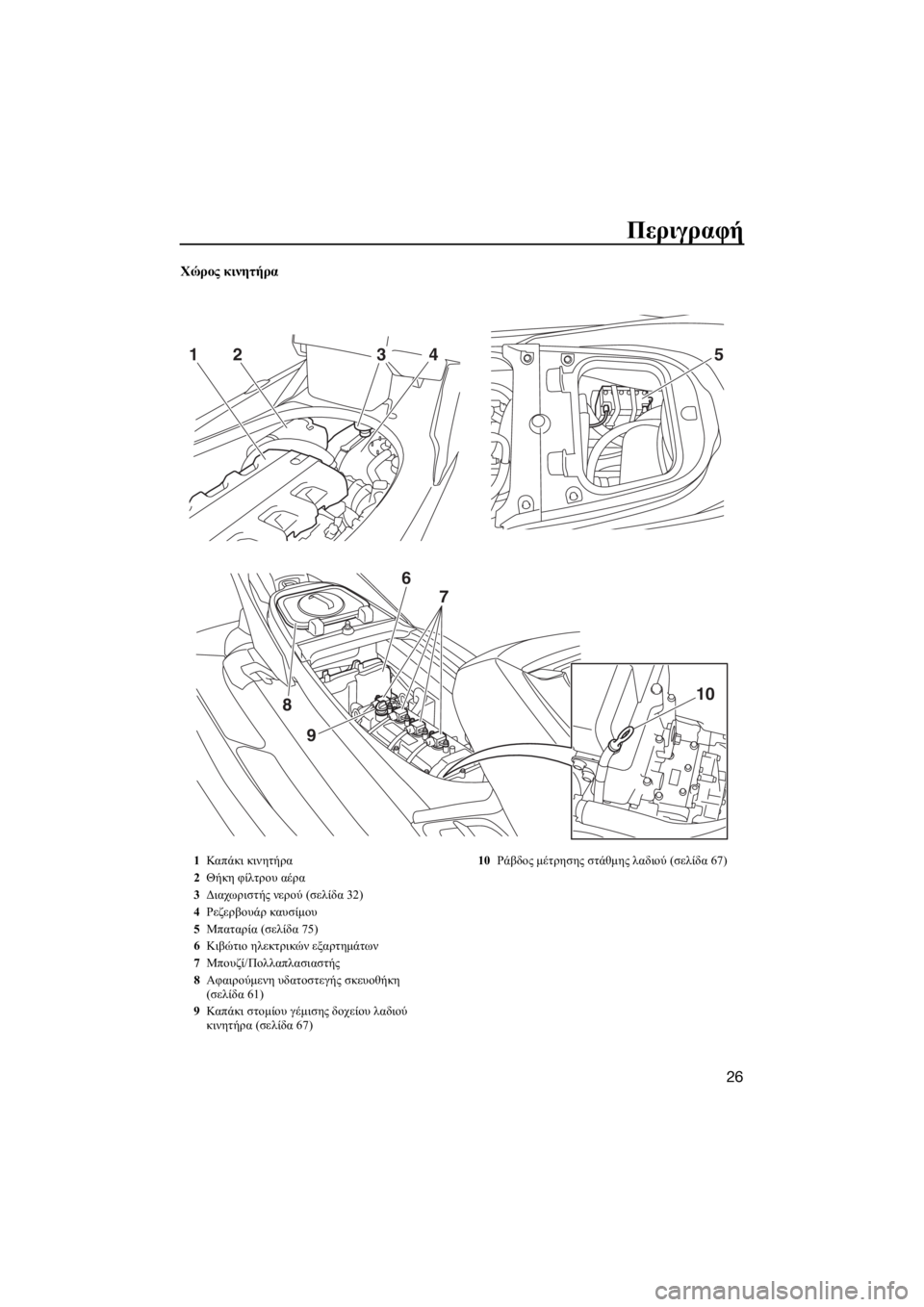

1Καπ άκι κινητήρα
2Θήκη φίλτρου αέρα
3Διαχωριστής νερού (σελίδα 32)
4Ρεζερβουάρ καυσίμου
5Μπαταρία (σελίδα 75)
6Κιβώτιο ηλεκτρικών εξαρτημάτων
7Μπουζί/Πολλαπλασιαστής
8Αφαιρούμενη υδατοστεγής σκευοθήκη
(σελίδα 61)
9Καπ άκι στομίου γέμισης δοχείου λαδιού
κινητήρα (σελίδα 67)10Ράβδος μέτρησης στάθμης λαδιού (σελίδα 67)
UF2T77R0.book Page 26 Friday, July 8, 2016 1:20 PM

Χειρισμός λειτουργιών ελέγχου
27
RJU31026
Λειτουργίες ελέγχου του
υδροσκάφους
RJU42551Τηλεχειριστήριο
Οι ρυθμίσεις για το Σύστημα Προστασίας της
Yamaha και τη λειτουργία χαμηλών στροφών
μπορούν να γίνουν με το τηλεχειριστήριο. (Βλ.
σελίδα 28 για τις διαδικασίες ρύθμισης του
συστήματος προστασίας Yamaha και σελίδα 38
για τις διαδικασίες ενεργοποίησης της λειτουργίας
χαμηλών στροφών.)
Επειδή το υδροσκάφος έχει προγραμματιστεί έτσι
ώστε να αναγνωρίζει τον εσωτερικό κωδικό μόνο
από αυτό το
τηλεχειριστήριο, οι ρυθμίσεις
μπορούν να γίνουν μόνο με αυτό.
Αν χάσετε κατά λάθος το τηλεχειριστήριο ή αν
αυτό δεν λειτουργεί κανονικά, επικοινωνήστε με
έναν αντιπρόσωπο της Yamaha.
Να έχετε πάντοτε μαζί σας το τηλεχειριστήριο
όταν χρησιμοποιείτε το υδροσκάφος,
αποθηκεύστε το για παράδειγμα μέσα στη θήκηπου υπάρχει στην ενσωματωμένη υδατοστεγή
σκευοθήκη για να μην χαθεί
.
ΠΡΟΣΟΧΗ
RCJ00753
Το τηλεχειριστήριο δεν είναι πλήρως
αδιάβροχο. Μην το βυθίζετε στο νερό και μην
το χρησιμοποιείτε κάτω από το νερό. Αν το
τηλεχειριστήριο βυθιστεί σε νερό, σκουπίστε
το με μαλακό, στεγνό πανί και, στη συνέχεια,
ελέγξτε αν λειτουργεί κανονικά. Αν το
τηλεχειριστήριο δεν λειτουργεί κανονικά,
επικοινωνήστε με έναν αντιπρόσωπο της
Yamaha.
Να προφυλάσσετε το τηλεχειριστήριο από
τις υψηλές θερμοκρασίες και μην το αφήνετε
εκτεθειμένο στην άμεση ηλιακή
ακτινοβολία.
Να προφυλάσσετε το τηλεχειριστήριο από
πτώσεις και ισχυρά κτυπήματα, και μην
τοποθετείτε βαριά αντικείμενα πάνω του.
Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για
να καθαρίσετε το τηλεχειριστήριο. Μην
χρησιμοποιείτε απορρυπαντικό, οινόπνευμα
ή άλλες χημικές ουσίες.
Μην επιχειρήσετε να αποσυναρμολογήσετε
το τηλεχειριστήριο μόνοι σας. Διαφορετικά,
μπορεί να προκληθεί δυσλειτουργία του
τηλεχειριστηρίου. Αν χρειαστεί καινούρια
μπαταρία για το τηλεχειριστήριο,
επικοινωνήστε με έναν αντιπρόσωπο της
1Πομπός τηλεχειρισμού
1Βάση τηλεχειριστηρίου
1
UF2T77R0.book Page 27 Friday, July 8, 2016 1:20 PM

Χειρισμός λειτουργιών ελέγχου
28
Yamaha. Τηρήστε τους κατά τόπους
ισχύοντες κανονισμούς για επικίνδυνα
απόβλητα όταν απορρίπτετε τις μπαταρίες
του τηλεχειριστηρίου.
RJU31385Σύστημα Προστασίας της Yamaha
Το Σύστημα Προστασίας της Yamaha
προφυλάσσει το υδροσκάφος από μη εγκεκριμένη
χρήση ή κλοπή. Οι λειτουργίες Κλείδωμα και
Ξεκλείδωμα του συστήματος προστασίας
μπορούν να επιλεγούν από το τηλεχειριστήριο που
παραδίδεται με αυτό το υδροσκάφος. Ο κινητήρας
δεν μπορεί να πάρει μπροστά, αν το σύστημα
προστασίας βρίσκεται στη λειτουργία Κλείδωμα.
Μπορεί να πάρει μπροστά μόνο εφόσον
επιλεγεί η
λειτουργία Ξεκλείδωμα. (Βλ. σελίδα 27 για
πληροφορίες σχετικά με το τηλεχειριστήριο.)
ΣΗMΕΙΩΣΗ:
Οι ρυθμίσεις του Συστήματος Προστασίας της
Yamaha μπορούν να επιλεγούν μόνο όταν ο
κινητήρας είναι σβηστός.
RJU36776Ρυθμίσεις Συστήματος Προστασίας Yamaha
Οι ρυθμίσεις του Συστήματος Προστασίας της
Yamaha επιβεβαιώνονται από τον αριθμό
ηχητικών σημάτων, όταν χρησιμοποιείται το
τηλεχειριστήριο, και από την ενδεικτική λυχνία
“UNLOCK” (ξεκλείδωμα) του ταμπλό
πολλαπλών λειτουργιών. (Βλ. σελίδα 43 για
πληροφορίες σχετικά με το ταμπλό πολλαπλών
λειτουργιών.)
ΣΗMΕΙΩΣΗ:
Ο βομβητής ηχεί δύο φορές στην στάνταρ
κατάσταση λειτουργίας ή τρεις φορές στη
λειτουργία χαμηλών στροφών. (Βλ. σελίδα 38
για τις διαδικασίες ενεργοποίησης της
λειτουργίας χαμηλών στροφών.)
Αν χρησιμοποιηθεί το τηλεχειριστήριο ενώ το
ταμπλό πολλαπλών λειτουργιών βρίσκεται
στην κατάσταση αναμονής, το ταμπλό εκτελεί
έναρξη λειτουργίας και, στη συνέχεια,
επιλέγεται η ρύθμιση.
Για να επιλέξετε τη λειτουργία κλειδώματος:
Πατήστε σύντομα το κουμπί Κλείδωμα στο
τηλεχειριστήριο. Ο βομβητής ηχεί μία φορά και η
ενδεικτική λυχνία “UNLOCK” (ξεκλείδωμα)
αναβοσβήνει μία φορά και μετά σβήνει. Έτσι
επισημαίνεται ότι επιλέχθηκε η λειτουργία
κλειδώματος.
Αριθμός
ηχητικών
σημάτωνΛειτουργία του
Συστήματος
Προστασίας της
Ya m a h aΕνδεικτική
λυχνία “UN-
LOCK”
(ξεκλείδωμα)
Κλείδωμα Σβήνει
Ξεκλείδωμα
(στάνταρ
κατάσταση
λειτουργίας)Ανάβει
Ξεκλείδωμα
(λειτουργία
χαμηλών στροφών)Ανάβει
1Κουμπί κλειδώματος
2Ενδεικτική λυχνία “UNLOCK” (ξεκλείδωμα)
21
UF2T77R0.book Page 28 Friday, July 8, 2016 1:20 PM

Χειρισμός λειτουργιών ελέγχου
29
Για να επιλέξετε τη λειτουργία ξεκλειδώματος:
Πατήστε σύντομα το κουμπί “L-Mode”
(ξεκλείδωμα) στο τηλεχειριστήριο. Ο βομβητής
ηχεί δύο ή τρεις φορές και η ενδεικτική λυχνία
“UNLOCK” (ξεκλείδωμα) αναβοσβήνει δύο ή
τρεις φορές και μετά ανάβει σταθερά. Έτσι
επισημαίνεται ότι επιλέχθηκε η λειτουργία
ξεκλειδώματος.
RJU31153Διακόπτης σταματήματος κινητήρα“”
Ο διακόπτης σταματήματος κινητήρα (κόκκινο
κουμπί) σταματά τον κινητήρα όταν πατηθεί ο
διακόπτης.
RJU31164Διακόπτης ασφαλείας κινητήρα“”
Ο διακόπτης ασφαλείας κινητήρα σταματά
αυτόματα τον κινητήρα όταν η ασφάλεια στο
άκρο του κορδονιού ασφαλείας του κινητήρα
(αναδέτη) βγει από το διακόπτη, π.χ. σεπερίπτωση που ο χειριστής πέσει από το
υδροσκάφος.
Βάλτε την ασφάλεια κάτω από το διακόπτη
ασφαλείας του κινητήρα, πριν βάλετε μπροστά
τον κινητήρα.
Όταν ο κινητήρας είναι σβηστός
, αφαιρέστε την
ασφάλεια από το διακόπτη ασφαλείας του
κινητήρα για να αποφύγετε τυχόν ακούσια
εκκίνηση του κινητήρα ή μη εξουσιοδοτημένη
χρήση του υδροσκάφους από παιδιά ή άλλα
άτομα.
RJU42323Διακόπτης εκκίνησης“”
ΠΡΟΣΟΧΗ
RCJ01311
Μην ανεβάζετε τις στροφές του κινητήρα πάνω
από 4000 στροφές/λεπτό στην ξηρά. Επίσης,
μην επιτρέψετε τον κινητήρα να λειτουργήσει
για περισσότερα από 15 δευτερόλεπτα χωρίς
1Κουμπί “L-Mode” (λειτουργία κλειδώματος)
(ξεκλείδωμα)
2Ενδεικτική λυχνία “UNLOCK” (ξεκλείδωμα)
1Διακόπτης σταματήματος κινητήρα
2
L-Mode1
1
1Διακόπτης ασφαλείας του κινητήρα
2Ασφάλεια
3Κορδόνι ασφαλείας του κινητήρα (αναδέτης)
1
2
3
UF2T77R0.book Page 29 Friday, July 8, 2016 1:20 PM

Χειρισμός λειτουργιών ελέγχου
30
παροχή νερού. Διαφορετικά, μπορεί να
υπερθερμανθεί ο κινητήρας.
Ο διακόπτης εκκίνησης (πράσινο κουμπί) εκκινεί
τον κινητήρα όταν πατηθεί.
Αφήστε το διακόπτη εκκίνησης μόλις πάρει
μπροστά ο κινητήρας. Εάν ο κινητήρας δεν πάρει
μπροστά μέσα σε 5 δευτερόλεπτα, αφήστε το
διακόπτη εκκίνησης, περιμένετε 15 δευτερόλεπτα
και ξαναδοκιμάστε. ΠΡΟΣΟΧΗ: Μην πατάτε
ποτέ το διακόπτη εκκίνησης όταν λειτουργεί ο
κινητήρας. Μην χειρίζεστε το διακόπτη
εκκίνησης για περισσότερο
από 5
δευτερόλεπτα, διαφορετικά η μπαταρία θα
αποφορτιστεί και ο κινητήρας δεν θα παίρνει
μπροστά. Επίσης, μπορεί να προκληθεί βλάβη
στη μίζα.
[RCJ01041]
Ο κινητήρας δεν θα ξεκινά αν ισχύει οποιοδήποτε
από τα παρακάτω:
Έχει επιλεγεί η λειτουργία Κλείδωμα στο
Σύστημα Προστασίας της Yamaha. (Βλ. σελίδα
28 για τις διαδικασίες ρύθμισης του
συστήματος προστασίας Yamaha.)
Η ασφάλεια έχει αφαιρεθεί από το διακόπτη
ασφαλείας του κινητήρα.
Το χειρόγκαζο είναι πατημένο.
Το χειρόγκαζο δε λειτουργεί σωστά.
Ο μοχλός RiDE είναι πατημένος.
Ο μοχλός RiDE δεν λειτουργεί σωστά.
RJU31212Χειρόγκαζο
Όταν πιέσετε το χειρόγκαζο, αυξάνουν οι στροφές
του κινητήρα.
Το χειρόγκαζο επιστρέφει αυτόματα στην πλήρως
κλειστή θέση του (ρελαντί) όταν το αφήσετε.
RJU43341Μοχλός RiDE
Όταν πατηθεί ο μοχλός RiDE, το τύμπανο
αναστροφής (όπισθεν) χαμηλώνει και το
υδροσκάφος αρχίζει να κινείται προς τα πίσω. Αν
το υδροσκάφος κινείται προς τα εμπρός, θα
επιβραδύνει σταδιακά μέχρι να σταματήσει, και
μετά θα αρχίσει να κινείται προς τα πίσω.
Όταν αφήσετε το μοχλό RiDE, επιστρέφει
αυτόματα στην πλήρως κλειστή θέση (ρελαντί)
και το τύμπανο
αναστροφής (όπισθεν)
μετακινείται στην ουδέτερη θέση.
1Διακόπτης εκκίνησης
1
1Χειρόγκαζο
1Μοχλός RiDE
1
1
UF2T77R0.book Page 30 Friday, July 8, 2016 1:20 PM

Χειρισμός λειτουργιών ελέγχου
31
RJU31262Σύστημα πηδαλιουχίας
Όταν περιστρέφετε τις χειρολαβές του τιμονιού
προς την κατεύθυνση που θέλετε να κινηθείτε,
αλλάζει η γωνία του ακροφυσίου πηδαλιουχίας
και αλλάζει αντίστοιχα η κατεύθυνση του
υδροσκάφους.
Δεδομένου ότι η δύναμη προώσεως καθορίζει την
ταχύτητα και το βαθμό στροφής, πρέπει πάντα να
δίνετε γκάζι όταν προσπαθείτε να στρίψετε, εκτός
και αν έχετε ταχύτητα συρτής.
Το
μοντέλο αυτό διαθέτει το Σύστημα Διαχείρισης
Κινητήρα της Yamaha (YEMS), το οποίο
περιλαμβάνει το σύστημα πηδαλιουχίας με
“κλειστό γκάζι” (OTS). Το συγκεκριμένο
σύστημα ενεργοποιείται στις ταχύτητες
πλαναρίσματος, σε περίπτωση που επιχειρήσετε
να στρίψετε το υδροσκάφος αφού αφήσετε το
χειρόγκαζο. Το σύστημα OTS υποβοηθά στις
στροφές εφαρμόζοντας συνεχώς κάποια ωστική
δύναμη ενώ το υδροσκάφος επιβραδύνει. Ωστόσο,
μπορείτε να πάρετε
πιο κλειστή στροφή, αν
δώσετε γκάζι με τις χειρολαβές του τιμονιούγυρισμένες. Το σύστημα OTS δεν λειτουργεί
κάτω από τις ταχύτητες πλαναρίσματος ή όταν ο
κινητήρας είναι σβηστός. Μόλις μειωθούν οι
στροφές του κινητήρα, το υδροσκάφος θα πάψει
να ανταποκρίνεται στις εντολές των χειρολαβών
του τιμονιού για στροφή, μέχρι να ανοίξετε ξανά
το γκάζι ή να
φτάσετε στην ταχύτητα συρτής.RJU31294Τιμόνι ρυθμιζόμενο ως προς την κλίση
Η θέση των χειρολαβών του τιμονιού μπορούν να
ρυθμιστούν προς τα πίσω ή προς τα εμπρός με
χειρισμό του μοχλού ρύθμισης κλίσης.
Για να ρυθμίσετε τη θέση των χειρολαβών
τιμονιού:
(1)Τραβήξτε το μοχλό ρύθμισης κλίσης προς τα
πάνω για να απασφαλίσετε τις χειρολαβές
του τιμονιού και, στη συνέχεια, μετακινήστε
τες προς τα πίσω ή προς τα εμπρός στην
επιθυμητή θέση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Μην τραβάτε ποτέ το μοχλό ρύθμισης
κλίσης κατά τη διάρκεια λειτουργίας,
διαφορετικά οι χειρολαβές του τιμονιού
1Χειρολαβές τιμονιού
2Ακροφύσιο πηδαλιουχίας
1
2
UF2T77R0.book Page 31 Friday, July 8, 2016 1:20 PM

Χειρισμός λειτουργιών ελέγχου
32
μπορεί να αλλάξουν απότομα θέση και να
προκληθεί ατύχημα.
[RWJ00042]
(2)Βεβαιωθείτε ότι ο μοχλός ρύθμισης κλίσης
επιστρέφει στην αρχική του θέση και ότι οι
χειρολαβές του τιμονιού ασφαλίζουν
σταθερά στη σωστή θέση.
RJU35975Στόμιο εξόδου νερού ψύξης
Όταν λειτουργεί ο κινητήρας, κάποια ποσότητα
από το νερό ψύξης που κυκλοφορεί στον κινητήρα
εξέρχεται από το στόμιο εξόδου νερού ψύξης.
Υπάρχει ένα στόμιο εξόδου νερού ψύξης στην
αριστερή πλευρά του υδροσκάφους. Για να
βεβαιωθείτε για τη σωστή λειτουργία του
συστήματος ψύξης, βεβαιωθείτε ότι εξέρχεται
νερό από το στόμιο εξόδου νερού ψύξης. Αν δεν
εξέρχεται νερό από το στόμιο, σβήστε τον
κινητήρα και ελέγξτε αν έχει βουλώσει το στόμιο
εισροής νερού εκτόξευσης. (Βλ. σελίδα 111 για
πληροφορίες σχετικά με το στόμιο εισροής νερού
εκτόξευσης.)
ΣΗMΕΙΩΣΗ:
Θα χρειαστούν περίπου 60 δευτερόλεπτα για να
φτάσει το νερό στο στόμιο μετά την εκκίνηση
του κινητήρα.
Η αποβολή νερού ενδέχεται να μην είναι
σταθερή όταν ο κινητήρας λειτουργεί στο
ρελαντί. Στην περίπτωση αυτή, δώστε λίγο
γκάζι για να βεβαιωθείτε ότι το νερό εξέρχεται
κανονικά.
RJU40323Διαχωριστής νερού
Ο διαχωριστής νερού εμποδίζει το νερό να
εισέλθει στο ρεζερβουάρ καυσίμου, συλλέγοντας
τυχόν νερό που έχει εισέλθει στο σωλήνα
εξαέρωσης του ρεζερβουάρ καυσίμου σε
1Μοχλός ρύθμισης κλίσης
1
1Στόμιο εξόδου νερού ψύξης
1
UF2T77R0.book Page 32 Friday, July 8, 2016 1:20 PM

Χειρισμός λειτουργιών ελέγχου
33
περίπτωση αναποδογυρίσματος του
υδροσκάφους.
Αν έχει συλλεχθεί νερό στο διαχωριστή νερού,
αδειάστε το ξεσφίγγοντας τη βίδα αποστράγγισης.
Για να αδειάσετε το νερό από το διαχωριστή
νερού:
(1)Τοποθετήστε μία λεκάνη αποστράγγισης ή
ένα στεγνό πανί κάτω από το διαχωριστή
νερού.
(2)Ξεσφίξτε προοδευτικά τη βίδα
αποστράγγισης για να αδειάσετε το νερό.
Συλλέξτε το νερό αποστράγγισης στη λεκάνη
αποστράγγισης ή αφήστε το να εμποτίσει το
στεγνό πανί, έτσι ώστε να μην χυθεί μέσα στο
χώρο του κινητήρα. Εάν διαρρεύσει νερό στο
υδροσκάφος,
σκουπίστε το με ένα στεγνό
πανί.
(3)Σφίξτε γερά τη βίδα αποστράγγισης μέχρι
τέρμα.
1Διαχωριστής νερού
2Βίδα αποστράγγισης
2
1
UF2T77R0.book Page 33 Friday, July 8, 2016 1:20 PM
