YAMAHA FX HO 2018 Manual de utilização (in Portuguese)

–4–

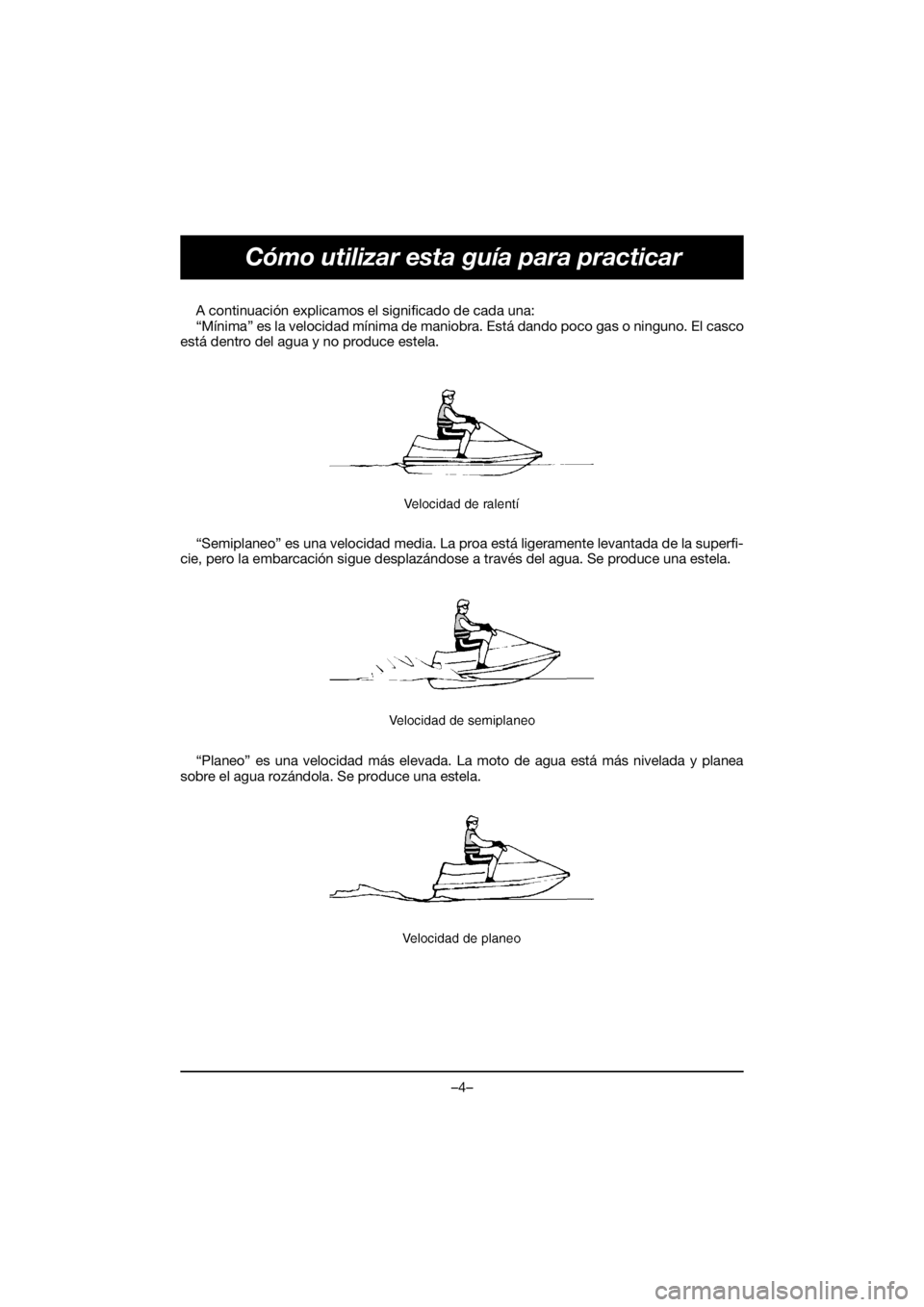

Cómo utilizar esta guía para practicar
A continuación explicamos el significado de cada una:
“Mínima” es la velocidad mínima de maniobra. Está dando poco gas o ninguno. El casco
está dentro del agua y no produce estela.
“Semiplaneo” es una velocidad media. La proa está ligeramente levantada de la superfi-
cie, pero la embarcación sigue desplazándose a través del agua. Se produce una estela.
“Planeo” es una velocidad más elevada. La moto de agua está más nivelada y planea
sobre el agua rozándola. Se produce una estela.
E_F2S-72-forPrint.book Page 4 Wednesday, June 28, 2017 10:13 AM

–5–
Ejercicio 1: Mandos
Objetivo:
Este ejercicio le enseña a ubicar y utilizar los mandos de la moto de agua sin mirar y sin
dudar. Debe dominar esta técnica para poder vigilar constantemente la presencia de gen-
te, objetos y otras embarcaciones cuando maniobre, en lugar de desviar su concentración
para encontrar un mando.
Técnica:
Saber dónde se encuentra cada mando y cómo utilizarlo sin tener que pararse a pensar
en ello.
Directrices:
Punto 1: Identificación de los componentes y mandos
Lea el Manual de propietario/piloto para identificar los principales componentes y man-
dos de la moto de agua.
No dé por supuesto que sabe cómo funciona un mando, ¡lea las instrucciones para es-
tar seguro!
Punto 2: Comprobaciones previas a la navegación
Practique la realización de las comprobaciones previas a la navegación enumeradas en
el Manual de propietario/piloto. En el Punto 1 aprendió dónde se encuentra todo.
Ahora compruebe que todo funcione correctamente. Preste una atención particular a los
mandos de gobierno y a la manilla del acelerador.
Punto 3: Posiciones de pilotaje
Con la moto de agua en tierra y el motor parado, embarque y familiarícese con las posi-
ciones correctas de pilotaje descritas en el Manual de propietario/piloto. A continuación,
mirando lejos hacia adelante, localice cada mando y verifique si sabe cómo utilizarlo. Con-
tinúe con este ejercicio hasta que se sienta cómodo con los mandos.
E_F2S-72-forPrint.book Page 5 Wednesday, June 28, 2017 10:13 AM

–6–
Ejercicio 2: Arranque y paro del motor
Objetivo:
Este ejercicio le enseña cómo se arranca y se para el motor y cómo se comporta la moto
de agua con el motor en marcha y al ralentí.
Técnica:
Identificación de los mandos de arranque y paro del motor y realización de dichas accio-
nes.
Directrices:
Bote la moto de agua y practique este ejercicio de pie junto a ella en aguas en que no
haya algas ni desechos y con una profundidad mínima de 60 cm (2 ft) desde el fondo del
casco.
No navegue nunca con menos de 60 cm (2 ft) de profundidad, ya que la toma de admi-
sión puede aspirar piedras o arena y provocar daños en el rotor o el recalentamiento del
motor.
E_F2S-72-forPrint.book Page 6 Wednesday, June 28, 2017 10:13 AM

–7–
Ejercicio 2: Arranque y paro del motor

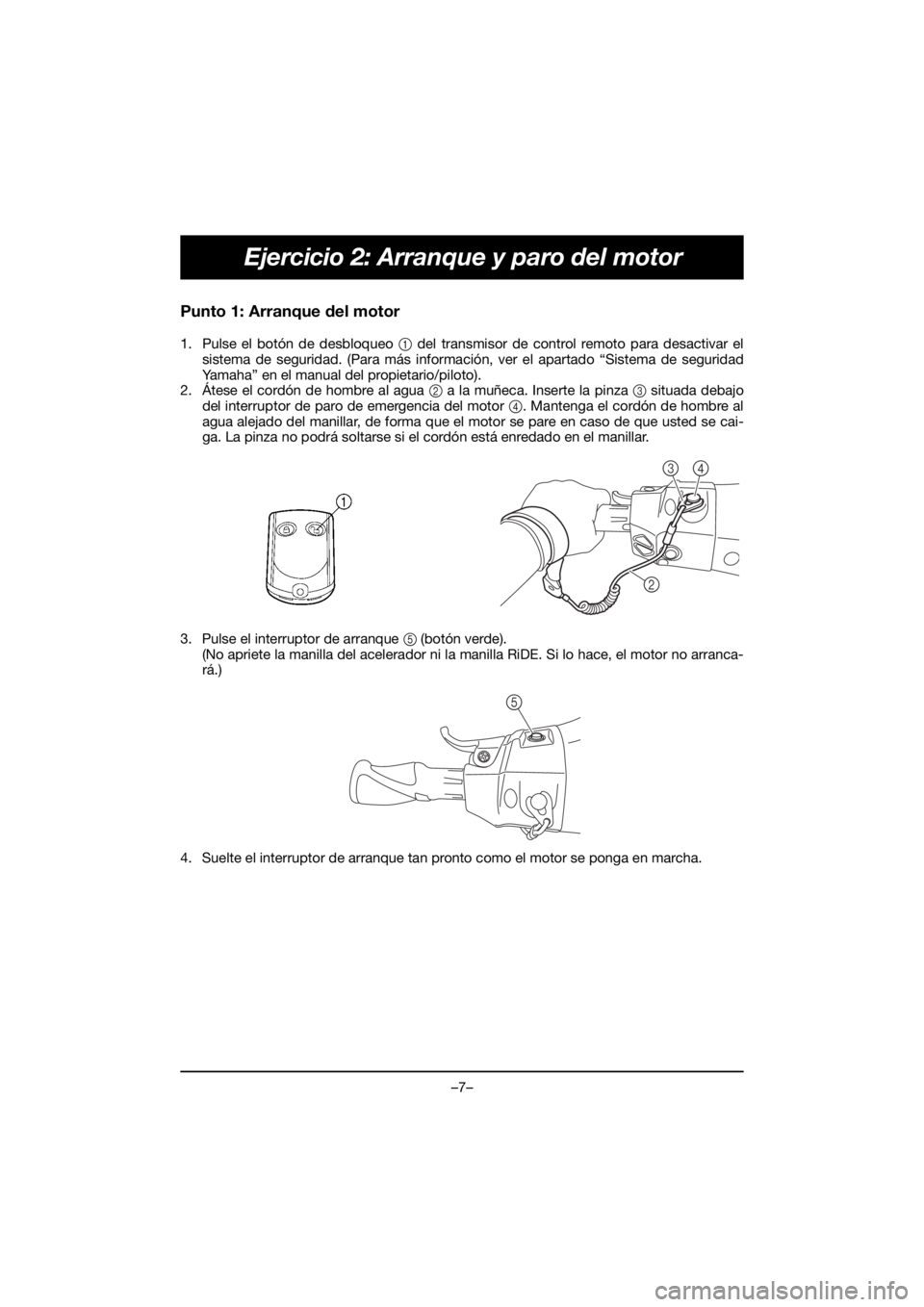

Punto 1: Arranque del motor
1. Pulse el botón de desbloqueo 1 del transmisor de control remoto para desactivar el
sistema de seguridad. (Para más información, ver el apartado “Sistema de seguridad
Yamaha” en el manual del propietario/piloto).
2. Átese el cordón de hombre al agua 2 a la muñeca. Inserte la pinza 3 situada debajo
del interruptor de paro de emergencia del motor 4. Mantenga el cordón de hombre al
agua alejado del manillar, de forma que el motor se pare en caso de que usted se cai-
ga. La pinza no podrá soltarse si el cordón está enredado en el manillar.
3. Pulse el interruptor de arranque 5 (botón verde).
(No apriete la manilla del acelerador ni la manilla RiDE. Si lo hace, el motor no arranca-
rá.)
4. Suelte el interruptor de arranque tan pronto como el motor se ponga en marcha.
4
23
5
E_F2S-72-forPrint.book Page 7 Wednesday, June 28, 2017 10:13 AM

–8–
Ejercicio 2: Arranque y paro del motor

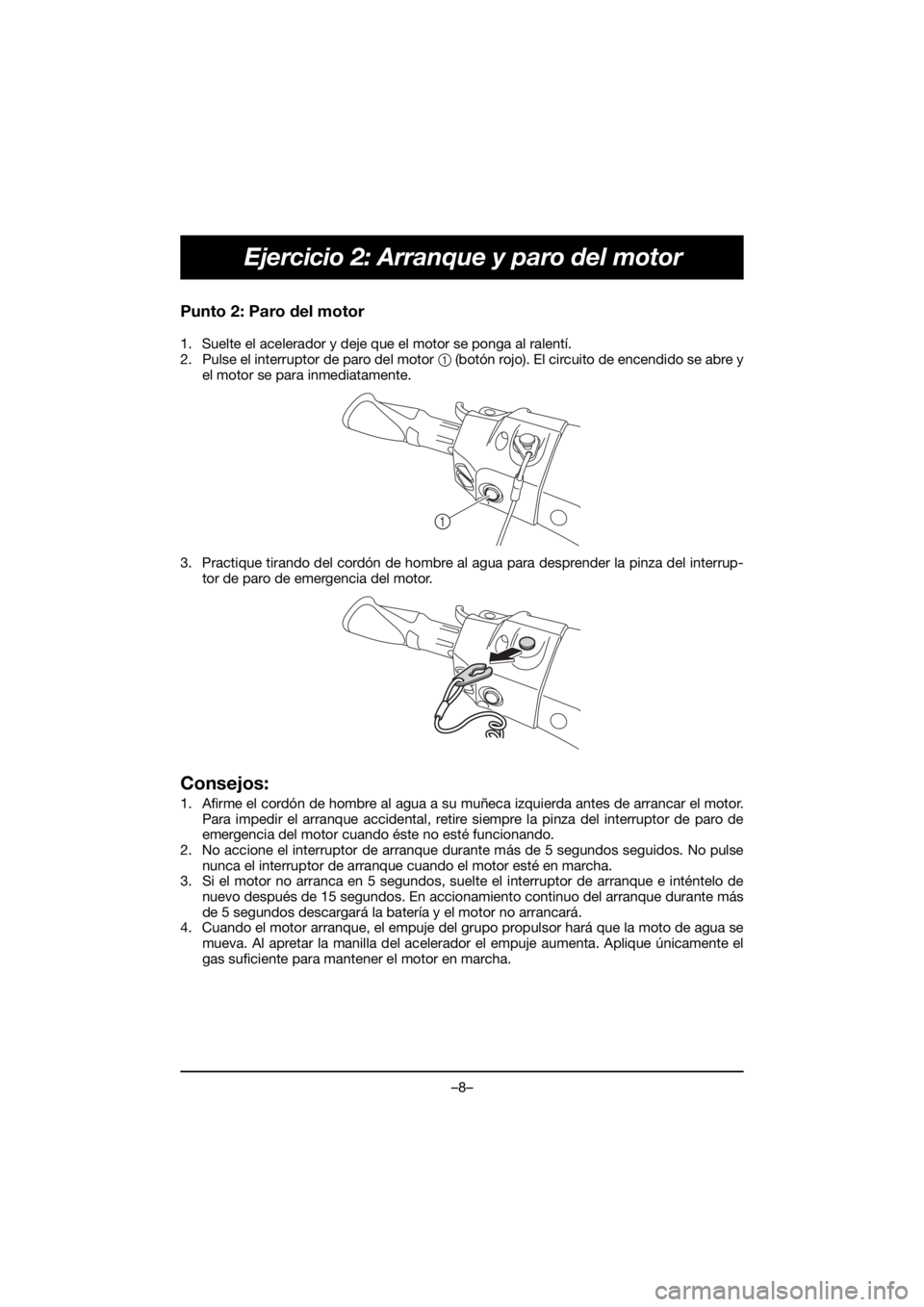

Punto 2: Paro del motor
1. Suelte el acelerador y deje que el motor se ponga al ralentí.
2. Pulse el interruptor de paro del motor 1 (botón rojo). El circuito de encendido se abre y
el motor se para inmediatamente.
3. Practique tirando del cordón de hombre al agua para desprender la pinza del interrup-
tor de paro de emergencia del motor.
Consejos:
1. Afirme el cordón de hombre al agua a su muñeca izquierda antes de arrancar el motor.
Para impedir el arranque accidental, retire siempre la pinza del interruptor de paro de
emergencia del motor cuando éste no esté funcionando.
2. No accione el interruptor de arranque durante más de 5 segundos seguidos. No pulse
nunca el interruptor de arranque cuando el motor esté en marcha.
3. Si el motor no arranca en 5 segundos, suelte el interruptor de arranque e inténtelo de
nuevo después de 15 segundos. En accionamiento continuo del arranque durante más
de 5 segundos descargará la batería y el motor no arrancará.
4. Cuando el motor arranque, el empuje del grupo propulsor hará que la moto de agua se
mueva. Al apretar la manilla del acelerador el empuje aumenta. Aplique únicamente el
gas suficiente para mantener el motor en marcha.
1
E_F2S-72-forPrint.book Page 8 Wednesday, June 28, 2017 10:13 AM

–9–
Ejercicio 3: Embarque y equilibrio
Objetivo:
Este ejercicio le enseña a embarcar en la moto de agua en aguas profundas después de
caerse, así como a enderezar la moto de agua volcada. Repita estos ejercicios hasta que
pueda realizarlos sin dificultad.
Técnica:
Embarcar en aguas profundas y mantener el equilibrio con la moto de agua parada.
Directrices:
Practique este ejercicio cerca de la orilla antes de salir a mar abierto.
Cuanto mayor sea el peso del piloto, tanto más difícil resultará equilibrar la moto de
agua.
Estos ejercicios debe realizarlos sin arrancar el motor.
Afirme el cordón de hombre al agua a su muñeca y sitúe la moto de agua en un lugar
donde el agua le llegue por lo menos al pecho.

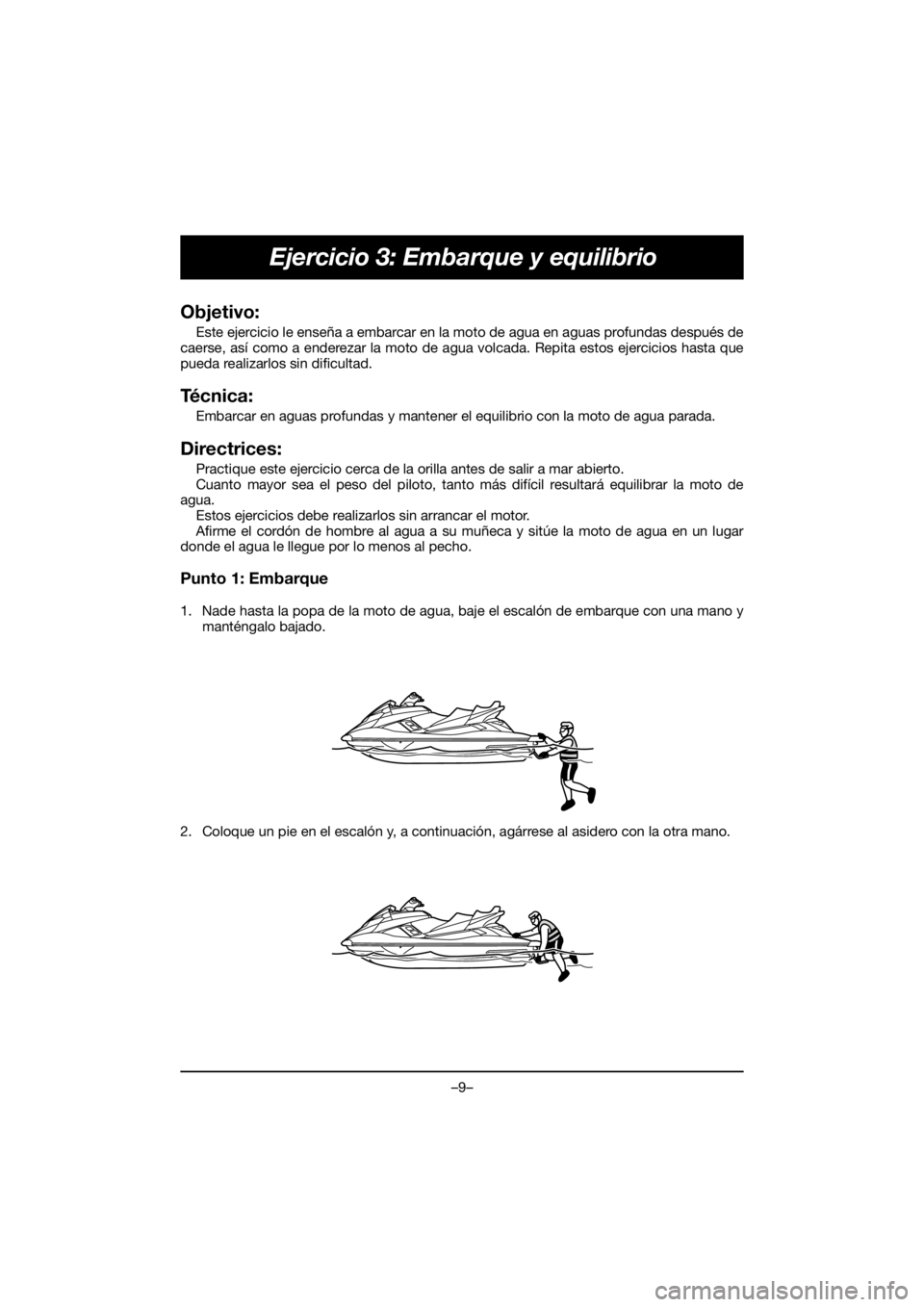

Punto 1: Embarque
1. Nade hasta la popa de la moto de agua, baje el escalón de embarque con una mano y
manténgalo bajado.
2. Coloque un pie en el escalón y, a continuación, agárrese al asidero con la otra mano.
E_F2S-72-forPrint.book Page 9 Wednesday, June 28, 2017 10:13 AM

–10–
Ejercicio 3: Embarque y equilibrio

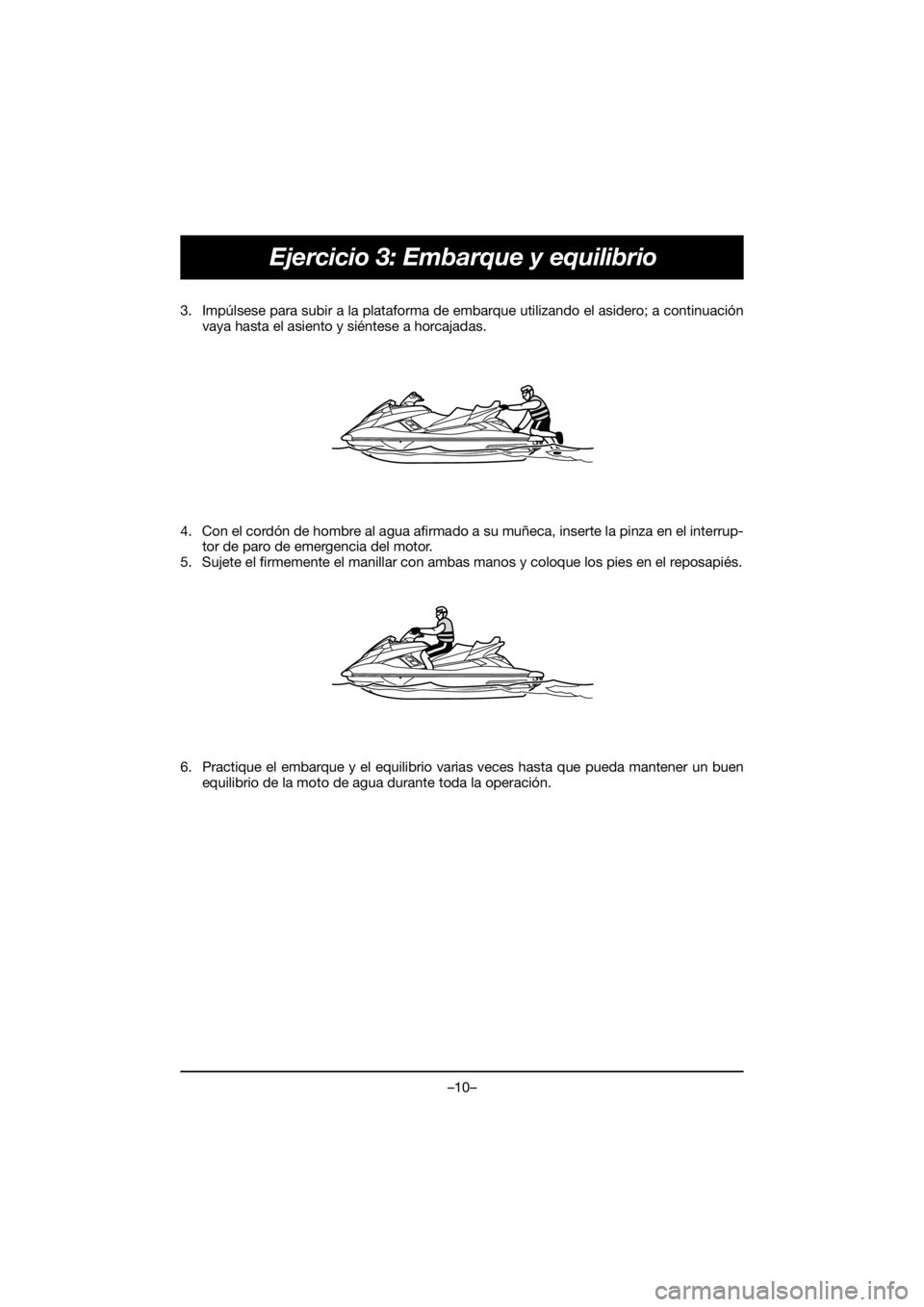

3. Impúlsese para subir a la plataforma de embarque utilizando el asidero; a continuación
vaya hasta el asiento y siéntese a horcajadas.
4. Con el cordón de hombre al agua afirmado a su muñeca, inserte la pinza en el interrup-
tor de paro de emergencia del motor.
5. Sujete el firmemente el manillar con ambas manos y coloque los pies en el reposapiés.
6. Practique el embarque y el equilibrio varias veces hasta que pueda mantener un buen
equilibrio de la moto de agua durante toda la operación.
E_F2S-72-forPrint.book Page 10 Wednesday, June 28, 2017 10:13 AM

–11–
Ejercicio 3: Embarque y equilibrio

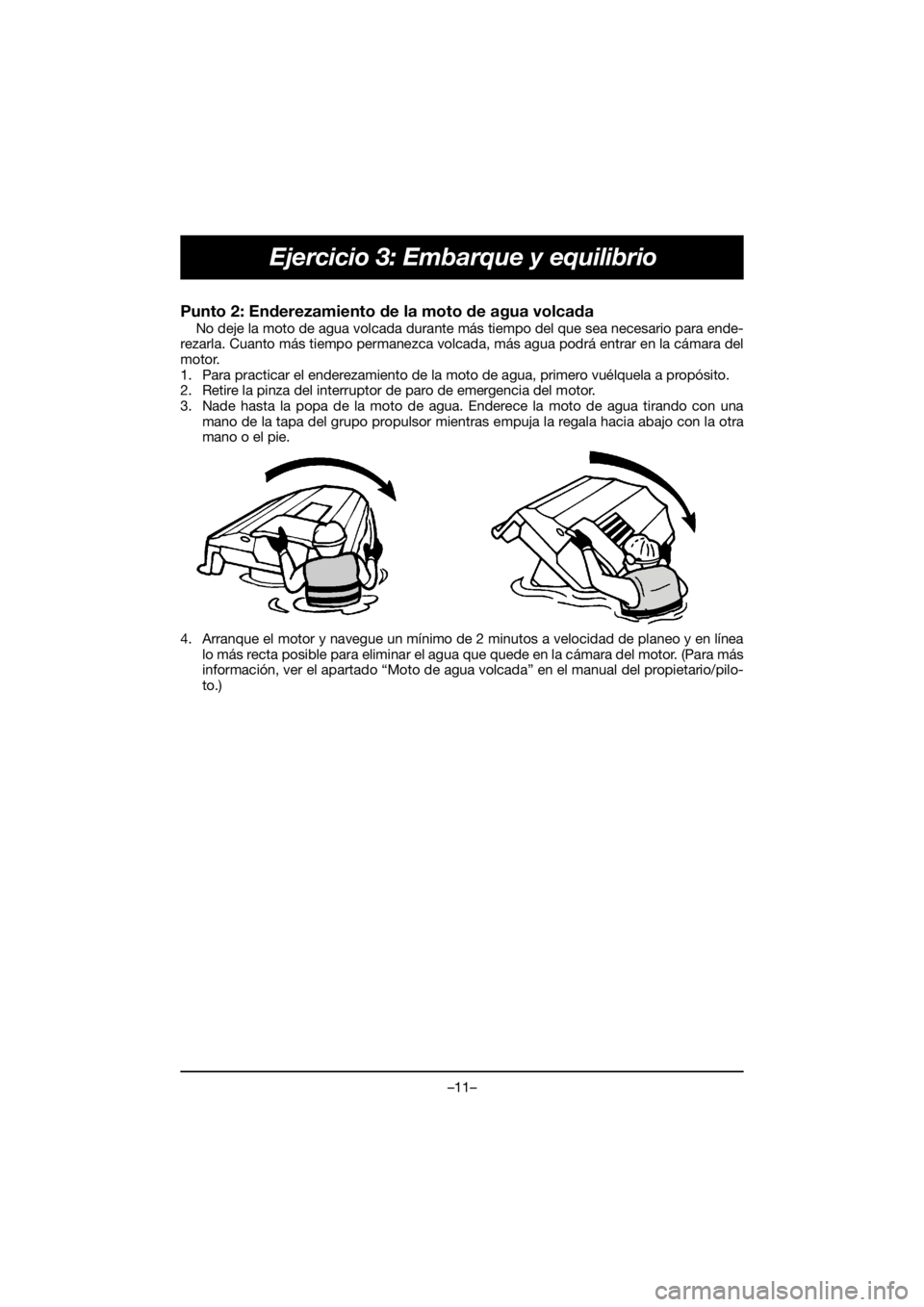

Punto 2: Enderezamiento de la moto de agua volcada
No deje la moto de agua volcada durante más tiempo del que sea necesario para ende-
rezarla. Cuanto más tiempo permanezca volcada, más agua podrá entrar en la cámara del
motor.
1. Para practicar el enderezamiento de la moto de agua, primero vuélquela a propósito.
2. Retire la pinza del interruptor de paro de emergencia del motor.
3. Nade hasta la popa de la moto de agua. Enderece la moto de agua tirando con una
mano de la tapa del grupo propulsor mientras empuja la regala hacia abajo con la otra
mano o el pie.
4. Arranque el motor y navegue un mínimo de 2 minutos a velocidad de planeo y en línea
lo más recta posible para eliminar el agua que quede en la cámara del motor. (Para más
información, ver el apartado “Moto de agua volcada” en el manual del propietario/pilo-
to.)
E_F2S-72-forPrint.book Page 11 Wednesday, June 28, 2017 10:13 AM

–12–
Ejercicio 4: Maniobra con velocidad mínima
Objetivo:
Con este ejercicio conocerá las características de gobierno de la moto de agua a la ve-
locidad mínima. Aprenderá las técnicas que debe emplear para varar, atracar o aproximar-
se a objetos.
Técnica:
Salida y virada con velocidad mínima.
Directrices:

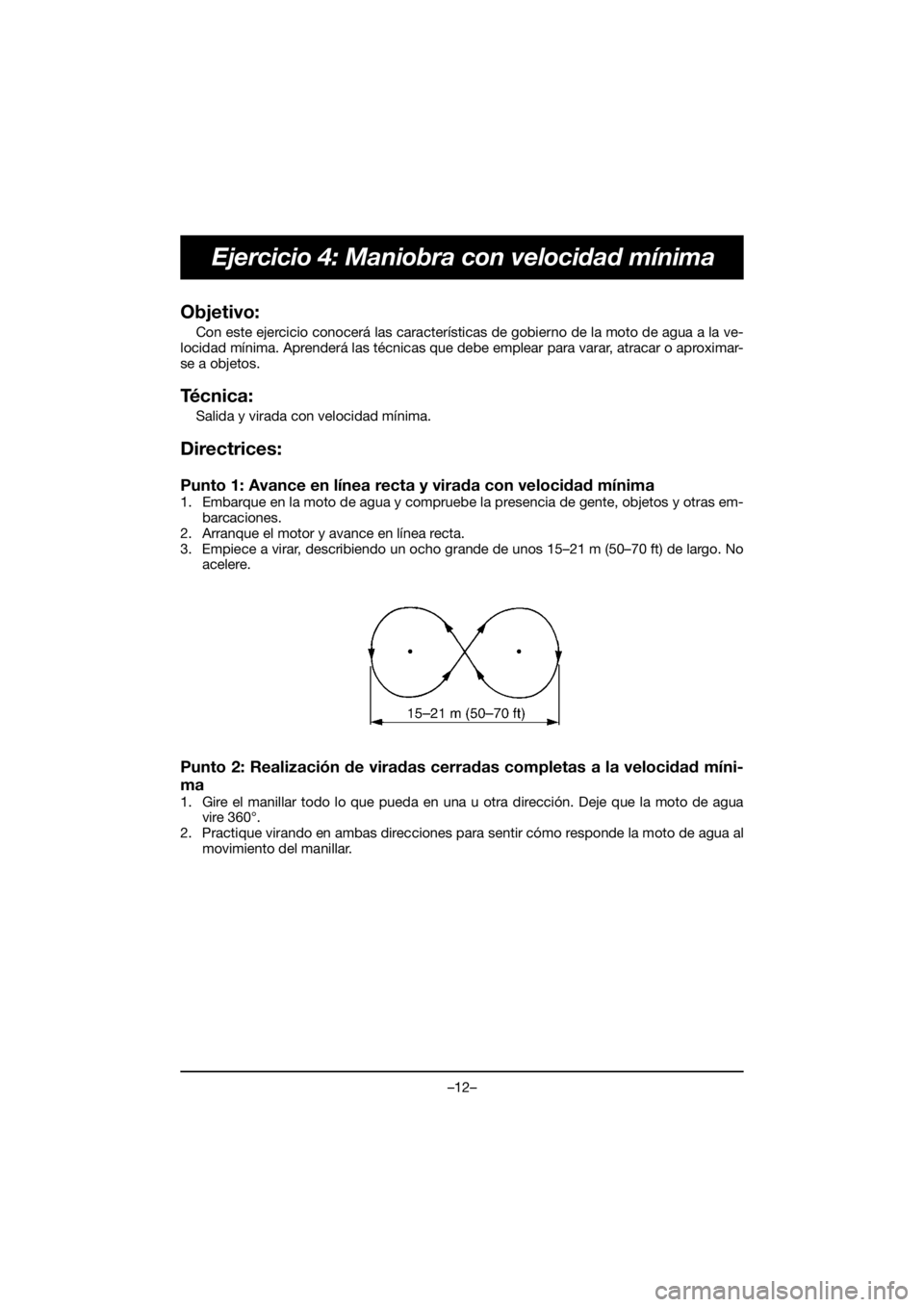

Punto 1: Avance en línea recta y virada con velocidad mínima
1. Embarque en la moto de agua y compruebe la presencia de gente, objetos y otras em-
barcaciones.
2. Arranque el motor y avance en línea recta.
3. Empiece a virar, describiendo un ocho grande de unos 15–21 m (50–70 ft) de largo. No
acelere.
Punto 2: Realización de viradas cerradas completas a la velocidad míni-
ma
1. Gire el manillar todo lo que pueda en una u otra dirección. Deje que la moto de agua
vire 360°.
2. Practique virando en ambas direcciones para sentir cómo responde la moto de agua al
movimiento del manillar.
E_F2S-72-forPrint.book Page 12 Wednesday, June 28, 2017 10:13 AM

–13–
Ejercicio 5: Maniobra con velocidad de semiplaneo
Objetivo:
Este ejercicio le enseña cómo avanzar, virar en círculos reducidos y combinar ambas
maniobras para describir un ocho.
Técnica:
Control del acelerador y virada a velocidad baja/media.
Directrices:
Gobierno
La moto de agua se gobierna mediante la acción combinada del acelerador y el
manillar1. Cuando se gira el manillar, el ángulo de la tobera de propulsión 2 en la popa
varía, modificando la dirección de avance de la moto de agua.
Puesto que la fuerza del chorro propulsor determina la velocidad y la dirección de la vi-
rada, el acelerador debe estar siempre abierto cuando se vaya a virar, salvo a la velocidad
mínima.
E_F2S-72-forPrint.book Page 13 Wednesday, June 28, 2017 10:13 AM
