YAMAHA FX HO CRUISER 2012 Betriebsanleitungen (in German)

Betrieb des Wasserfahrzeugs
34
Q.S.T.S.-Wähler nicht ebenfalls in der
Neutralstellung befindet.
Auf Vorwärtsfahrt schalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.(2) Die Schalthebelsperre anziehen und den
Schalthebel nach vorne drücken, bis er in
der Vorwärtsfahrt-Position anschlägt. Die
Umkehrklappe wird komplett angehoben,
und das Wasserfahrzeug beginnt, im
Langsamstlauf vorwärts zu fahren.
GJU31319Schnell-Trimmsystem (Q.S.T.S.)
Der Q.S.T.S.-Wähler befindet sich am linken
Lenkergriff und wird betätigt, um den vertika-
len Winkel der Jetdüse einzustellen, wodurch
sich der Trimmwinkel des Wasserfahrzeugs
ändert.
1Schalthebel
2Neutralstellung
1Umkehrklappe
2Neutralstellung
1Neutralstellungsanzeige “N”
12
12
1
1Schalthebel
2Schalthebelsperre
3Vorwärtsstellung
1Umkehrklappe
2Vorwärtsstellung
132
12
UF2T70G0.book Page 34 Monday, January 9, 2012 9:22 AM

Betrieb des Wasserfahrzeugs
35

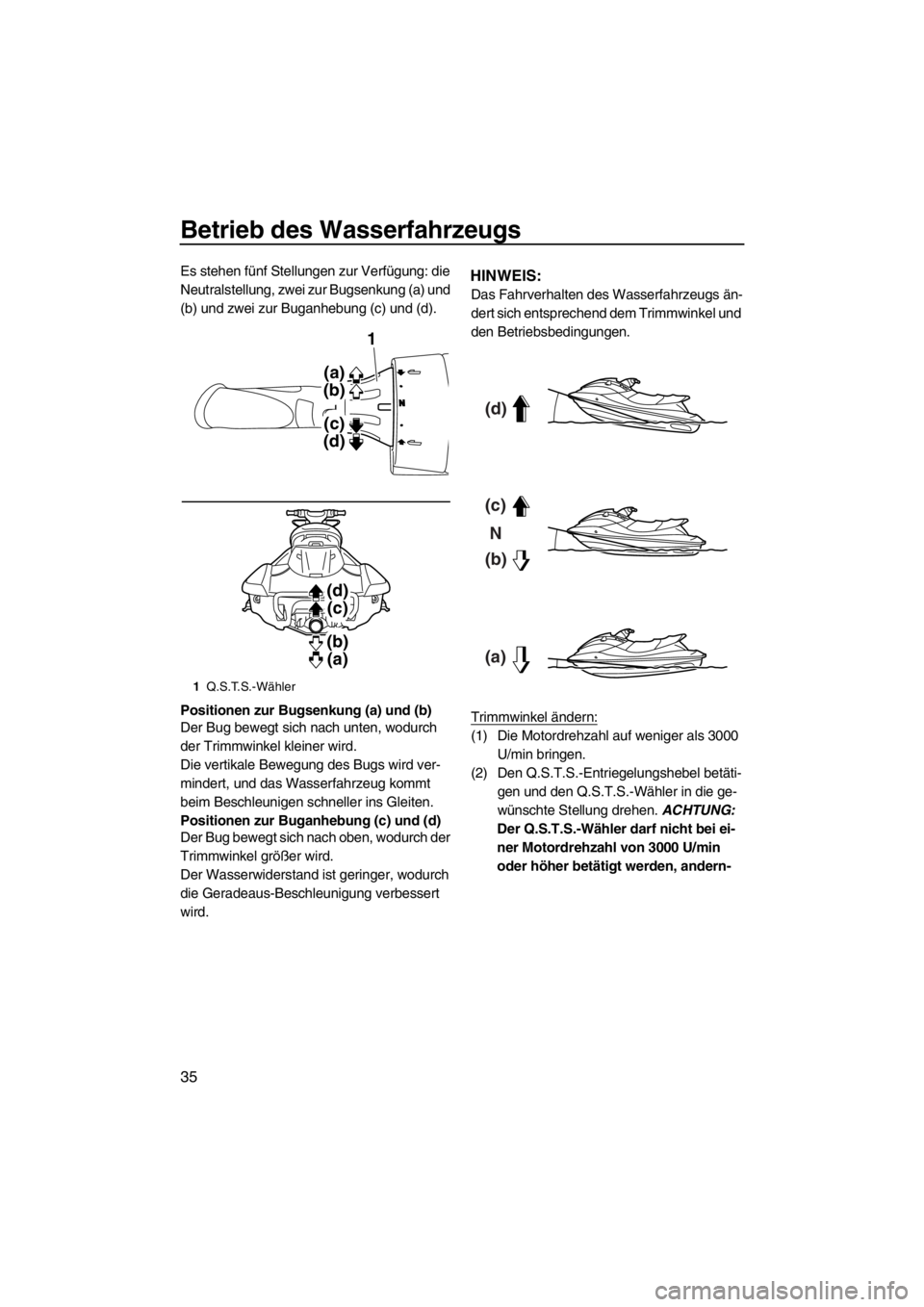

Es stehen fünf Stellungen zur Verfügung: die
Neutralstellung, zwei zur Bugsenkung (a) und
(b) und zwei zur Buganhebung (c) und (d).
Positionen zur Bugsenkung (a) und (b)
Der Bug bewegt sich nach unten, wodurch
der Trimmwinkel kleiner wird.
Die vertikale Bewegung des Bugs wird ver-
mindert, und das Wasserfahrzeug kommt
beim Beschleunigen schneller ins Gleiten.
Positionen zur Buganhebung (c) und (d)
Der Bug bewegt sich nach oben, wodurch der
Trimmwinkel größer wird.
Der Wasserwiderstand ist geringer, wodurch
die Geradeaus-Beschleunigung verbessert
wird.HINWEIS:
Das Fahrverhalten des Wasserfahrzeugs än-
dert sich entsprechend dem Trimmwinkel und
den Betriebsbedingungen.
Trimmwinkel ändern:
(1) Die Motordrehzahl auf weniger als 3000
U/min bringen.
(2) Den Q.S.T.S.-Entriegelungshebel betäti-
gen und den Q.S.T.S.-Wähler in die ge-
wünschte Stellung drehen. ACHTUNG:
Der Q.S.T.S.-Wähler darf nicht bei ei-
ner Motordrehzahl von 3000 U/min
oder höher betätigt werden, andern-
1Q.S.T.S.-Wähler
(a)
(b)
(c)
(d)
(d)
(c)
(b)
(a)
1
(d)
(c)
(b)N
(a)
UF2T70G0.book Page 35 Monday, January 9, 2012 9:22 AM

Betrieb des Wasserfahrzeugs
36
falls könnte das System Schaden neh-
men.
[GCJ00013]
(3) Den Entriegelungshebel freigeben und
sicherstellen, dass der Q.S.T.S.-Wähler
in seiner Position sicher verriegelt ist.
HINWEIS:
Befindet sich der Q.S.T.S.-Wähler in einer an-
deren Position als der Neutralstellung, ist es
wahrscheinlicher, dass sich das Wasserfahr-
zeug bewegt, wenn sich der Schalthebel in
Neutralstellung befindet. (Nähere Angaben
zur Benutzung des Schalthebels siehe Seite
33.)
GJU40000
Betriebsarten des
Wasserfahrzeugs
GJU36785Niedrigdrehzahl-Betriebsart
In der Niedrigdrehzahl-Betriebsart wird die
maximale Motordrehzahl auf etwa 70% der
maximalen Motordrehzahl in der Standard-
Betriebsart begrenzt.
Die Niedrigdrehzahl-Betriebsart kann nur
über die zum Wasserfahrzeug gehörende
Fernbedienung aktiviert und deaktiviert wer-
den. (Weitere Angaben zur Fernbedienung
siehe Seite 27.)
HINWEIS:
Der Niedrigdrehzahl-Betriebsmodus kann nur
aktiviert werden, wenn der Motor ausgeschal-
tet und das Yamaha Security System entrie-
gelt ist.
Aktivieren und deaktivieren des Niedrigd-
rehzahl-Betriebsmodus
Die Aktivierung des Niedrigdrehzahl-Be-
triebsmodus wird beim Betätigen der Fernbe-
dienung durch Pieptöne und durch die “L-MO-
DE”-Kontrollleuchte im Multifunktionsdisplay
bestätigt. (Weitere Angaben zum Multifunkti-
onsdisplay siehe Seite 41.)

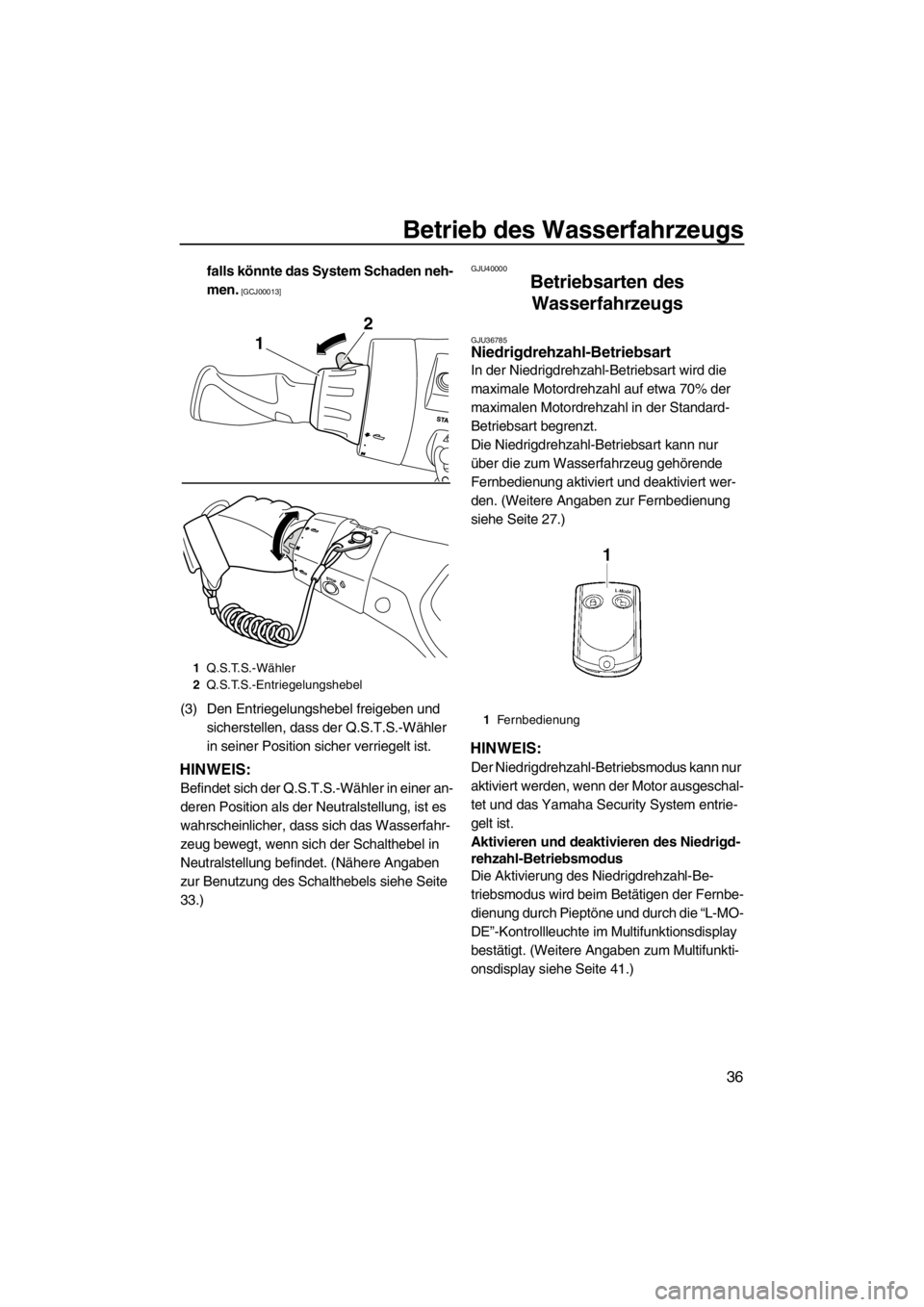

1Q.S.T.S.-Wähler
2Q.S.T.S.-Entriegelungshebel
2
1
1Fernbedienung
UF2T70G0.book Page 36 Monday, January 9, 2012 9:22 AM

Betrieb des Wasserfahrzeugs
37
HINWEIS:
Wird die Fernbedienung betätigt, während
das Multifunktionsdisplay sich im Bereit-
schaftsmodus befindet, wird die Einstellung
erst nach der Initialisierungsphase des Multi-
funktionsdisplays bestätigt.
Zum Aktivieren des Niedrigdrehzahl-Betriebs-
modus:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung mindestens 4 Sekunden lang drü-
cken. Nachdem der Piepton dreimal ertönt so-
wie die “UNLOCK”-Kontrollleuchte dreimal
blinkt und dann eingeschaltet bleibt, wird die
Kontrollleuchte “L-MODE” eingeschaltet und
der Niedrigdrehzahl-Betriebsmodus wird akti-
viert.
HINWEIS:
Wird der Niedrigdrehzahl-Betriebsmodus so-
fort nach dem Ausschalten der Informations-
anzeige eingeschaltet, wird die “L-MODE”-
Kontrollleuchte nicht eingeschaltet. Die “L-MODE”-Kontrollleuchte wird beim Starten des
Motors eingeschaltet.
Zum Deaktivieren des Niedrigdrehzahl-Be-
triebsmodus:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung mindestens 4 Sekunden lang drü-
cken. Nachdem der Piepton zweimal ertönt
sowie die “UNLOCK”-Kontrollleuchte zweimal
blinkt und dann eingeschaltet bleibt, wird die
Kontrollleuchte “L-MODE” ausgeschaltet und
der Niedrigdrehzahl-Betriebsmodus wird
deaktiviert. Wurde die Niedrigdrehzahl-Be-
triebsart deaktiviert, kehrt das Wasserfahr-
zeug in die Standard-Betriebsart zurück.
GJU42480Strudellose Betriebsart
Die strudellose Betriebsart erlaubt es, das
Wasserfahrzeug bei gleich bleibender Motor-
drehzahl mit niedriger Geschwindigkeit zu be-
treiben. Diese Betriebsart kann nur bei Vor-
wärtsfahrt des Wasserfahrzeugs benutzt
werden.
HINWEIS:
Die kielwasserlose Betriebsart kann erst 5
Sekunden nach dem Motorstart eingeschaltet
werden.
Strudellose Betriebsart ein- und ausschal-
ten
Die Aktivierung der kielwasserlosen Betriebs-
art wird, wenn der Schalter “NO-WAKE MO-
Piepser er-
töntBedienen des
Niedrigdrehzahl-
Betriebsmodus“L-MO-
DE”-Kon-
trollleuch-
te
EingeschaltetBrennt
auf
Ausgeschaltet Erlischt
1“L-Mode”-Entriegelungsknopf
2“L-MODE”-Kontrollleuchte
2
L-Mode1
UF2T70G0.book Page 37 Monday, January 9, 2012 9:22 AM

Betrieb des Wasserfahrzeugs
38
DE” gedrückt wird, durch eine Reihe von
Pieptönen und durch die Anzeige des digita-
len Geschwindigkeitsmessers auf dem Multi-
funktionsdisplay bestätigt. (Weitere Angaben
zum Multifunktionsdisplay siehe Seite 41.)
HINWEIS:
Das Einschalten des Tempomaten wird eben-
falls durch Pieptöne und Blinken des digitalen
Geschwindigkeitsmessers angezeigt. (Weite-
re Angaben zum Tempomat siehe Seite 39.)
Strudellose Betriebsart einschalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Sicherstellen, dass der Schalthebel auf
Vorwärtsfahrt steht. Die strudellose Be-
triebsart kann nicht eingeschaltet wer-
den, wenn der Schalthebel auf Rück-
wärtsfahrt oder in Neutralstellung steht.
(3) Den Schalter “NO-WAKE MODE” ge-
drückt halten. Sobald der Piepton dreimal
schnell ertönt und auf dem digitalen Ge-schwindigkeitsmesser “8” (wenn Anzeige
in Kilometern gewählt wurde) bzw. “5”
(wenn Anzeige in Meilen gewählt wurde)
zu blinken beginnt, ist die kielwasserlose
Betriebsart aktiviert. Lassen Sie den
Gashebel in der Leerlaufstellung, wenn
die kielwasserlose Betriebsart einge-
schaltet ist.
HINWEIS:
In der kielwasserlosen Betriebsart blinkt der
digitale Geschwindigkeitsmesser kontinuier-
lich.
Strudellose Betriebsart ausschalten:
Führen Sie eines der folgenden Verfahren
durch. Der Piepton ertönt zweimal kurz, und
der digitale Geschwindigkeitsmesser hört auf
zu blinken, wenn die kielwasserlose Betriebs-
art ausgeschaltet wird.
●Den “NO-WAKE MODE”-Schalter drücken.
●Den Gashebel betätigen.
Piepser
ertöntStrudellose Betriebs-
art einsetzenDigitaler
Geschwin-
digkeits-
messer
EingeschaltetBeginnt zu
blinken
AusgeschaltetHört auf zu
blinken
1Schalthebel
2Vorwärtsstellung
1
2
1“NO-WAKE MODE”-Schalter
1
UF2T70G0.book Page 38 Monday, January 9, 2012 9:22 AM

Betrieb des Wasserfahrzeugs
39
HINWEIS:
Die strudellose Betriebsart kann ebenfalls
durch Abstellen des Motors ausgeschaltet
werden.
GJU37025Tempomat
Mit dem Tempomaten kann die Fahrge-
schwindigkeit des Wasserfahrzeugs inner-
halb eines bestimmten Bereichs konstant ge-
halten werden.
HINWEIS:
●Der Tempomat kann nur auf Motordrehzah-
len zwischen ca. 3000 und 7000 U/min ein-
gestellt werden.
●Der Tempomat kann in der Niedrigdreh-
zahl-Betriebsart nicht eingeschaltet wer-
den. (Zum Einschalten des Niedrigdreh-
zahl-Betriebsmodus siehe Seite 36.)
Tempomaten ein- und ausschalten
Die Aktivierung des Tempomaten wird, wenn
der Schalter “SET”, die Höher-Taste oder
Niedriger-Taste gedrückt wird, durch eine
Reihe von Pieptönen und durch die Anzeige
des digitalen Geschwindigkeitsmessers auf
dem Multifunktionsdisplay bestätigt. (Weitere
Angaben zum Multifunktionsdisplay siehe
Seite 41.)
HINWEIS:
Das Einschalten der kielwasserlosen Be-
triebsart wird ebenfalls durch Pieptöne und
Blinken des digitalen Geschwindigkeitsmes-sers angezeigt. (Weitere Angaben zur kiel-
wasserlosen Betriebsart siehe Seite 37.)
Tempomaten einschalten:
(1) Den Gashebel betätigen, bis die er-
wünschte Motordrehzahl erreicht ist.
(2) Wenn die Motordrehzahl der erwünsch-
ten Tempomateinstellung entspricht, den
“SET”-Schalter drücken. Sobald der
Piepton dreimal schnell ertönt und der di-
gitale Geschwindigkeitsmesser zu blin-
ken beginnt, ist der Tempomat aktiviert.
Wenn der Tempomat eingeschaltet ist,
den Gashebel langsam betätigen und ihn
über die Tempomateinstellung hinaus
halten. Durch Loslassen des Gashebels
wird der Tempomat ausgeschaltet.
HINWEIS:
Bei eingeschaltetem Tempomaten blinkt der
digitale Geschwindigkeitsmesser kontinuier-
lich. Bevor der Gashebel auf Vollgas gebracht
wird, sicherstellen, dass der Piepton zu hören
war und der digitale Geschwindigkeitsmesser
blinkt. Wenn der digitale Geschwindigkeits-
messer nicht blinkt, wurde der Tempomat
nicht eingeschaltet und der Motor spricht wie
Piepser
ertöntTempomaten einset-
zenDigitaler
Geschwin-
digkeits-
messer
EingeschaltetBeginnt zu
blinken
AusgeschaltetHört auf zu
blinken
Eingestellte Motor-
drehzahl wird ange-
hoben bzw. gesenktBlinkt kon-
tinuierlich
UF2T70G0.book Page 39 Monday, January 9, 2012 9:22 AM

Betrieb des Wasserfahrzeugs
40
gewöhnlich auf die Betätigung des Gashebels
an.
HINWEIS:
Sobald der Tempomat eingeschaltet wurde,
kann die eingestellte Motordrehzahl mit dem
Aufwärts-Schalter erhöht und mit dem Ab-
wärts-Schalter verringert werden. Bei jeder
Schalterbetätigung ertönt der Piepton einmal kurz und die eingestellte Motordrehzahl wird
geändert. Die ursprüngliche Tempomatein-
stellung kann allerdings um höchstens fünf
Schritte auf- oder abwärts verstellt werden.
Tempomaten ausschalten:
Den Gashebel allmählich freigeben. Der
Piepton ertönt zweimal kurz und der digitale
Geschwindigkeitsmesser hört auf zu blinken,
wenn der Tempomat ausgeschaltet ist.
HINWEIS:
Der Tempomat kann ebenfalls durch Abstel-
len des Motors ausgeschaltet werden.

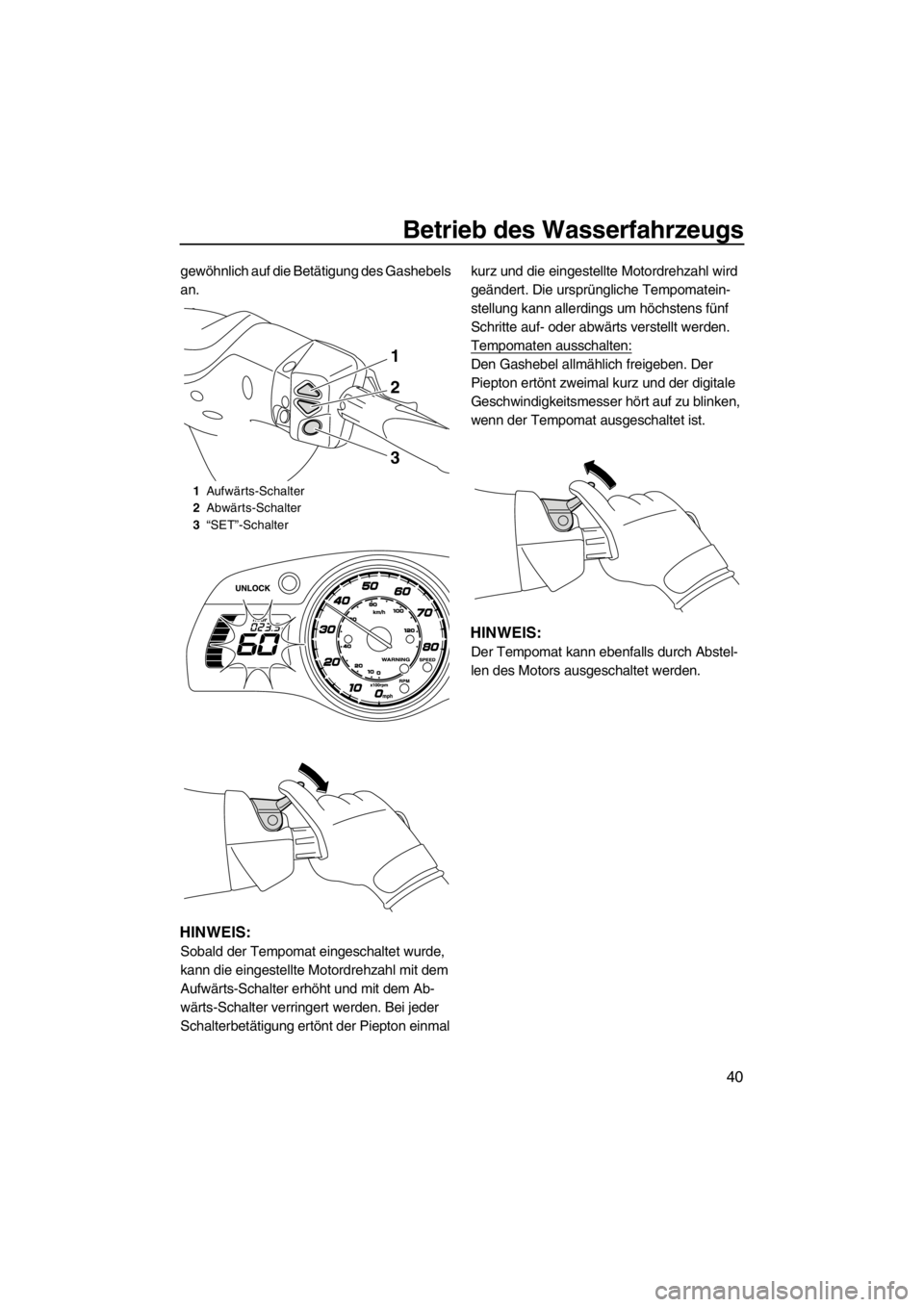

1Aufwärts-Schalter
2Abwärts-Schalter
3“SET”-Schalter
1
2
3
UF2T70G0.book Page 40 Monday, January 9, 2012 9:22 AM

Bedienung der Instrumente
41
GJU42240

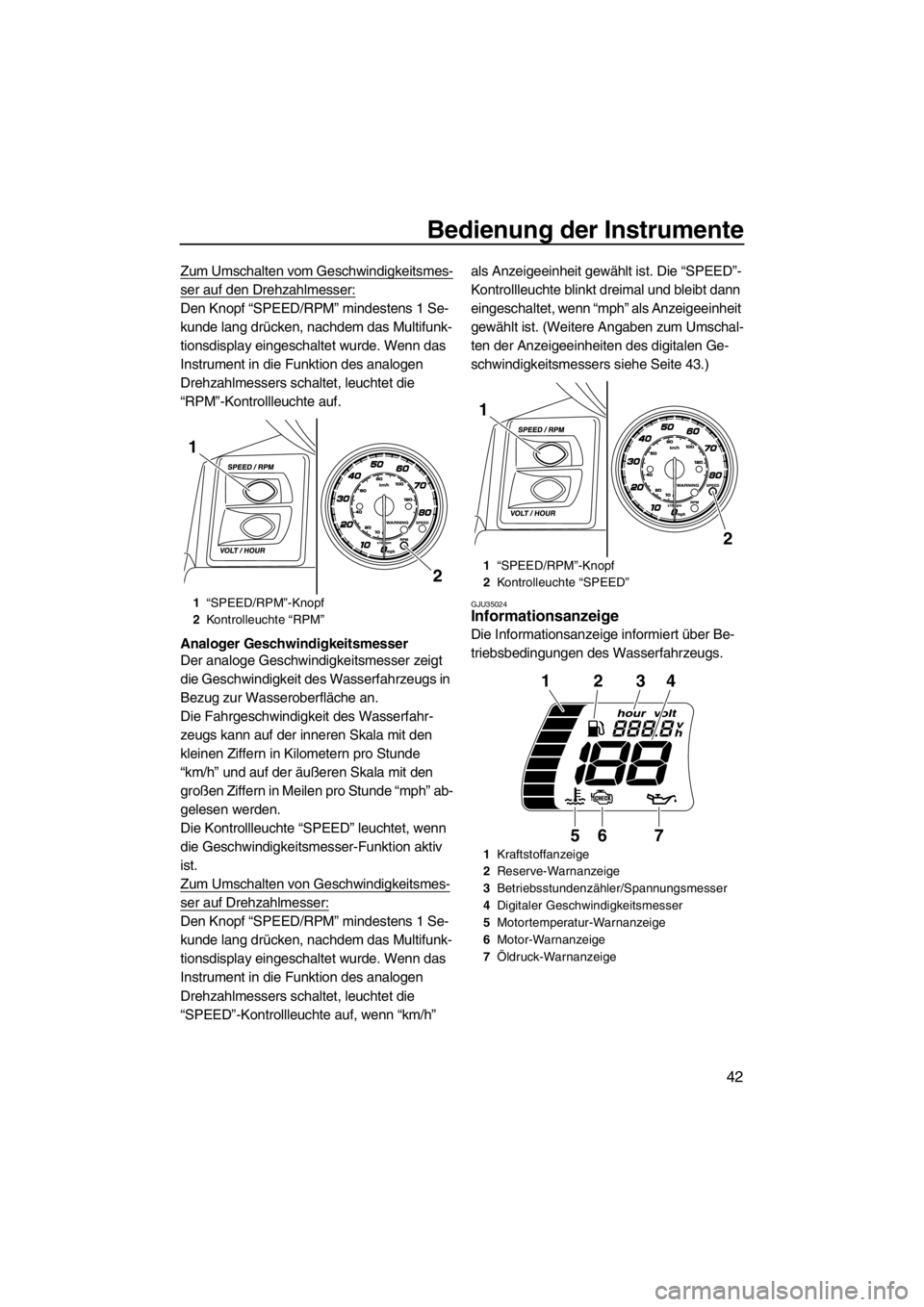

Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Nach dem Einschalten des Multifunktionsdis-
plays schlägt der analoge Geschwindigkeits-
messer/Drehzahlmesser einmal voll aus, alle
Anzeigesegmente erscheinen und alle Kon-
trollleuchten leuchten. Nach 2 Sekunden erlö-
schen die Warnleuchte “WARNING” sowie
alle Kontrollleuchten der Informationsanzei-
ge, woraufhin das Multifunktionsdisplay be-
triebsbereit ist.
HINWEIS:
Die “UNLOCK”-Kontrollleuchte wird beim
Starten des Motors ausgeschaltet.Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 25 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die
Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-
rück, woraufhin das Multifunktionsdisplay be-
triebsbereit ist.
GJU42330Analoger Geschwindigkeits- und
Drehzahlmesser
Der analoge Geschwindigkeitsmesser/Dreh-
zahlmesser funktioniert als Geschwindig-
keitsmesser und als Drehzahlmesser. Durch
Umschalten des Instruments kann es entwe-
der als Geschwindigkeitsmesser oder als
Drehzahlmesser verwendet werden.
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
analoge Drehzahlmesser.
Analoger Drehzahlmesser
Der analoge Drehzahlmesser zeigt die Motor-
drehzahl an.
Die Motordrehzahl × 100 U/min wird in großen
Ziffern auf der äußeren Skala angezeigt.
Die Kontrollleuchte “RPM” leuchtet, wenn die
Drehzahlmesser-Funktion aktiv ist.

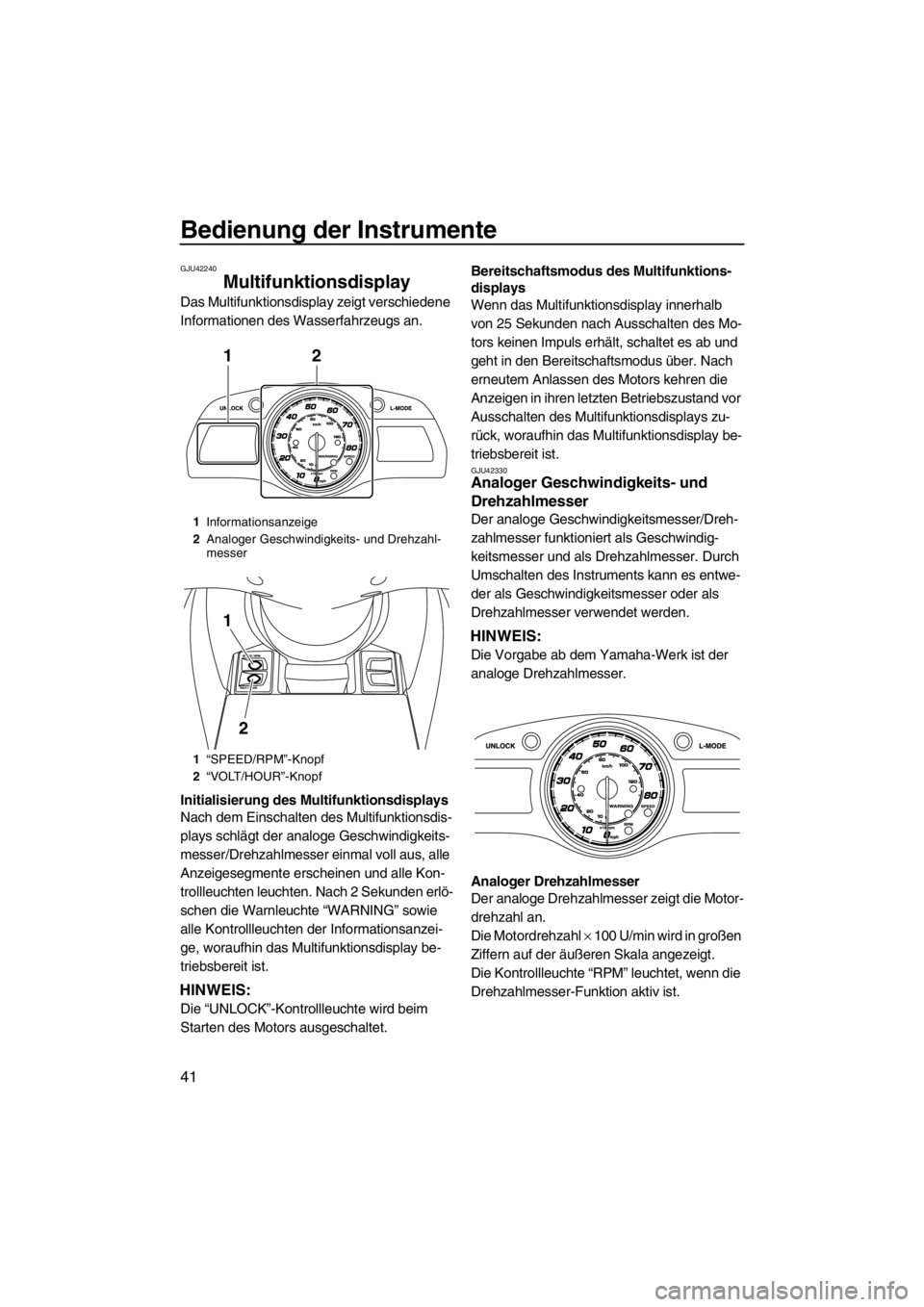

1Informationsanzeige
2Analoger Geschwindigkeits- und Drehzahl-
messer
1“SPEED/RPM”-Knopf
2“VOLT/HOUR”-Knopf
12
1
2
UF2T70G0.book Page 41 Monday, January 9, 2012 9:22 AM

Bedienung der Instrumente
42
Zum Umschalten vom Geschwindigkeitsmes-
ser auf den Drehzahlmesser:
Den Knopf “SPEED/RPM” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay eingeschaltet wurde. Wenn das
Instrument in die Funktion des analogen
Drehzahlmessers schaltet, leuchtet die
“RPM”-Kontrollleuchte auf.
Analoger Geschwindigkeitsmesser
Der analoge Geschwindigkeitsmesser zeigt
die Geschwindigkeit des Wasserfahrzeugs in
Bezug zur Wasseroberfläche an.
Die Fahrgeschwindigkeit des Wasserfahr-
zeugs kann auf der inneren Skala mit den
kleinen Ziffern in Kilometern pro Stunde
“km/h” und auf der äußeren Skala mit den
großen Ziffern in Meilen pro Stunde “mph” ab-
gelesen werden.
Die Kontrollleuchte “SPEED” leuchtet, wenn
die Geschwindigkeitsmesser-Funktion aktiv
ist.
Zum Umschalten von Geschwindigkeitsmes-
ser auf Drehzahlmesser:
Den Knopf “SPEED/RPM” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay eingeschaltet wurde. Wenn das
Instrument in die Funktion des analogen
Drehzahlmessers schaltet, leuchtet die
“SPEED”-Kontrollleuchte auf, wenn “km/h” als Anzeigeeinheit gewählt ist. Die “SPEED”-
Kontrollleuchte blinkt dreimal und bleibt dann
eingeschaltet, wenn “mph” als Anzeigeeinheit
gewählt ist. (Weitere Angaben zum Umschal-
ten der Anzeigeeinheiten des digitalen Ge-
schwindigkeitsmessers siehe Seite 43.)
GJU35024Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
1“SPEED/RPM”-Knopf
2Kontrolleuchte “RPM”
2
1
1“SPEED/RPM”-Knopf
2Kontrolleuchte “SPEED”
1Kraftstoffanzeige
2Reserve-Warnanzeige
3Betriebsstundenzähler/Spannungsmesser
4Digitaler Geschwindigkeitsmesser
5Motortemperatur-Warnanzeige
6Motor-Warnanzeige
7Öldruck-Warnanzeige
2
1
123
567
4
UF2T70G0.book Page 42 Monday, January 9, 2012 9:22 AM

Bedienung der Instrumente
43
GJU42560Digitaler Geschwindigkeitsmesser
Der digitale Geschwindigkeitsmesser zeigt
die Geschwindigkeit des Wasserfahrzeugs in
Bezug zur Wasseroberfläche an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
Stunde (km/h) oder Meilen pro Stunde (mph)
angezeigt werden.
HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf Meilen
eingestellt.
Digitaler Geschwindigkeitsmesser (mph)
Die “SPEED”-Kontrollleuchte blinkt dreimal,
wenn beim Einschalten des Multifunktionsdis-
plays als Anzeigeeinheit Meilen ausgewählt
sind.
HINWEIS:
Wenn der analoge Geschwindigkeitsmesser
aktiv ist, blinkt die “SPEED”-Kontrollleuchte
dreimal und leuchtet danach auf.
Digitaler Geschwindigkeitsmesser (km/h)
Die “SPEED”-Kontrollleuchte blinkt einmal,
wenn beim Einschalten des Multifunktionsdis-
plays Kilometer als Anzeigeeinheit ausge-
wählt sind.
HINWEIS:
Wenn der analoge Geschwindigkeitsmesser
aktiv ist, blinkt die “SPEED”-Kontrollleuchte
einmal und leuchtet danach auf.Zum Umschalten der Anzeigeeinheiten des
digitalen Geschwindigkeitsmessers:
Den Knopf “VOLT/HOUR” innerhalb von 10
Sekunden, nachdem das Multifunktionsdis-
play eingeschaltet wurde, mindestens 1 Se-
kunde lang drücken. Die Anzeige des digita-
len Geschwindigkeitsmessers wird
umgeschaltet. Wenn die Anzeigeeinheiten
von Kilometer auf Meilen umgeschaltet wer-
den, blinkt die “SPEED”-Kontrollleuchte drei-
mal.
GJU42260Betriebsstundenzähler/Spannungsmes-
ser
Der Betriebsstundezähler/Spannungsmesser
verfügt über Funktionen zur Messung der Be-
triebsstunden und zur Spannungsmessung.
Durch Umschalten des Messgeräts kann es
entweder als Betriebsstundenzähler oder als
Spannungsmesser verwendet werden.

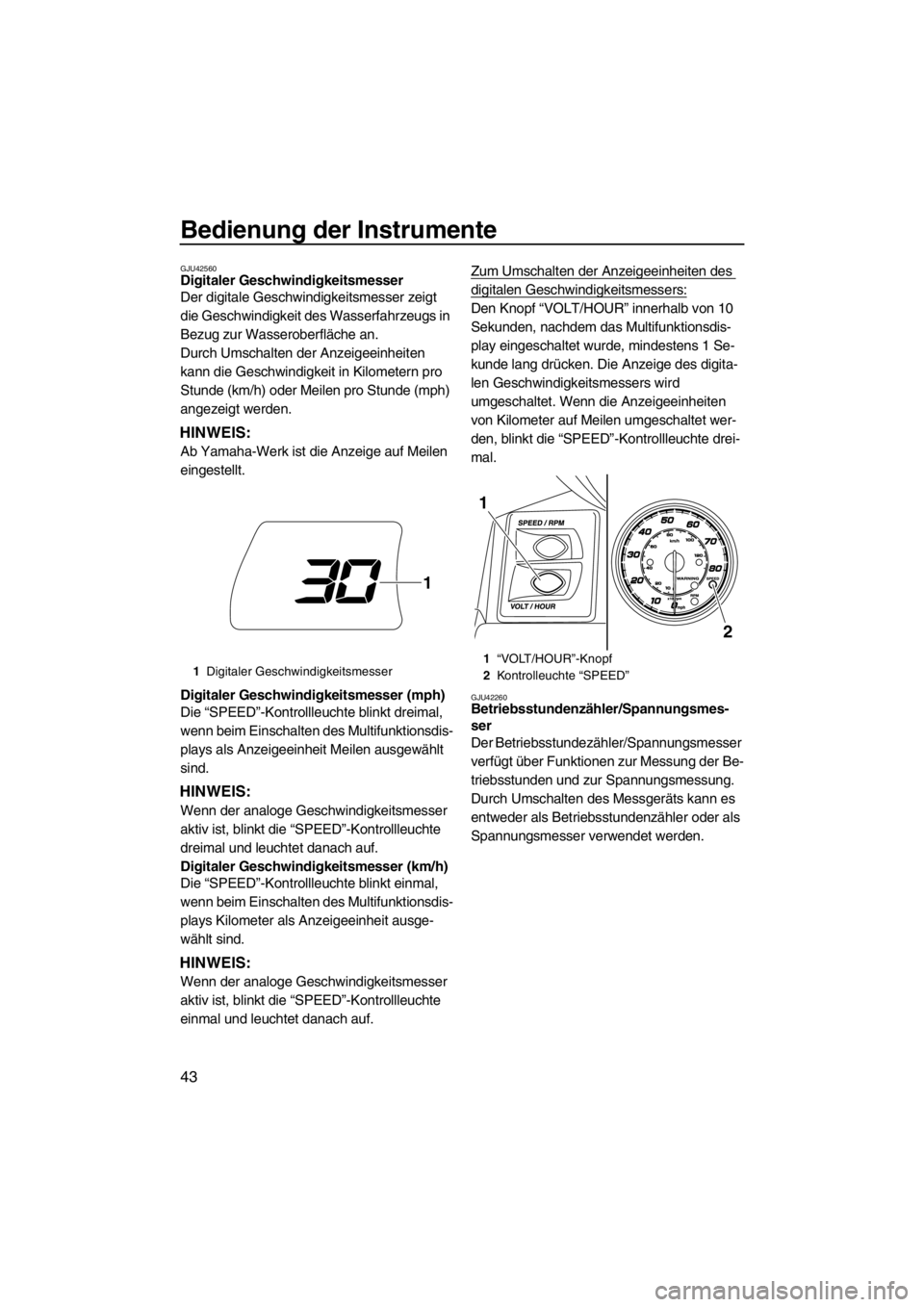

1Digitaler Geschwindigkeitsmesser
1
1“VOLT/HOUR”-Knopf
2Kontrolleuchte “SPEED”
2
1
UF2T70G0.book Page 43 Monday, January 9, 2012 9:22 AM
