ESP YAMAHA FX HO CRUISER 2013 Manuale duso (in Italian)

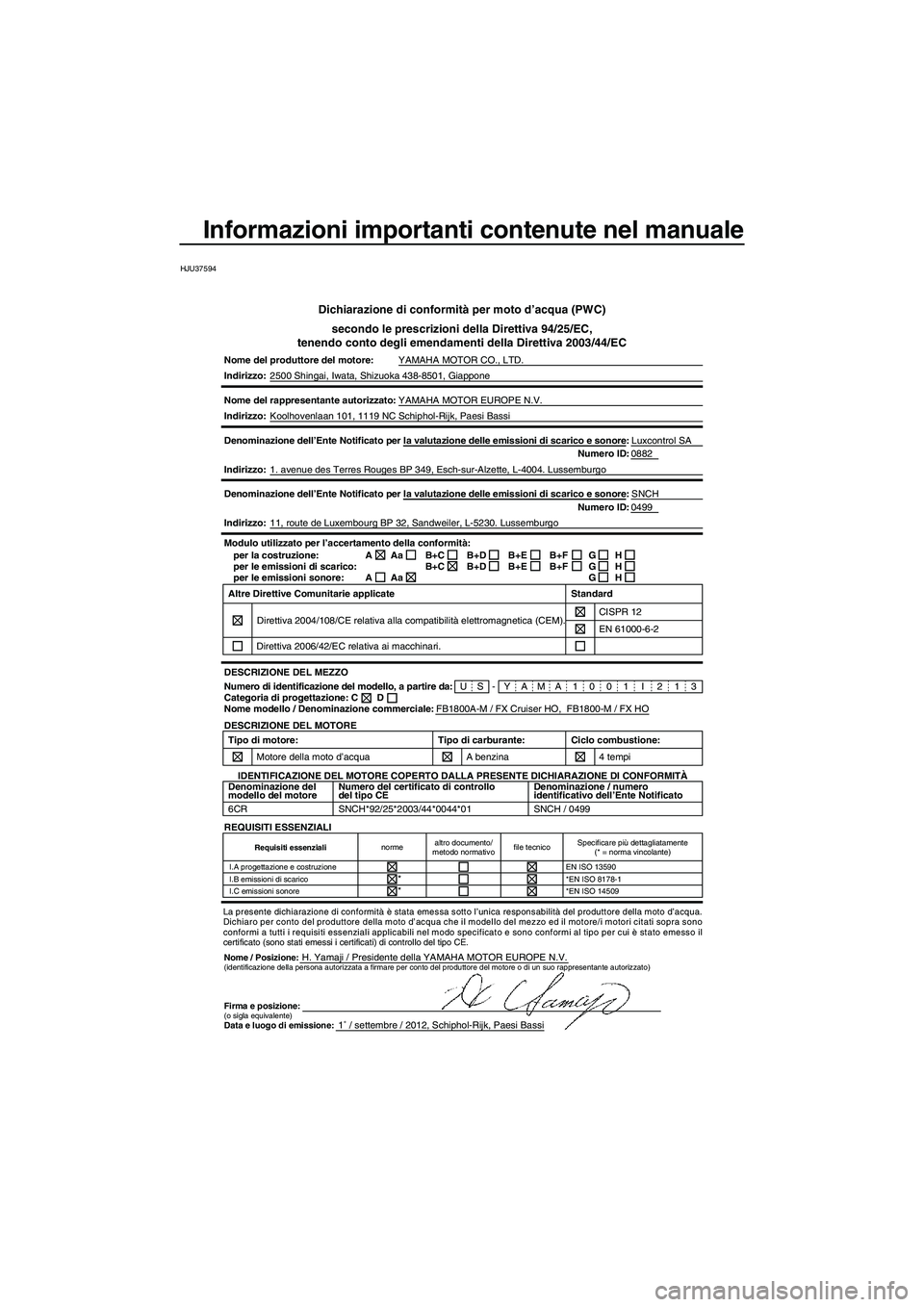

Informazioni importanti contenute nel manuale
HJU37594
Dichiarazione di conformità per moto d’acqua (PWC)secondo le prescrizioni della Direttiva 94/25/EC,
tenendo conto degli emendamenti della Direttiva 2003/44/EC
Nome del produttore del motore: YAMAHA MOTOR CO., LTD.
Nome / Posizione:H. Yamaji / Presidente della YAMAHA MOTOR EUROPE N.V.
Indirizzo:
2500 Shingai, Iwata, Shizuoka 438-8501, Giappone
Nome del rappresentante autorizzato: YAMAHA MOTOR EUROPE N.V.
Indirizzo: Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Paesi Bassi
Denominazione dell’Ente Notificato per la valutazione delle emissioni\
di scarico e sonore: Luxcontrol SA
Indirizzo: 1. avenue des Terres Rouges BP 349, Esch-sur-Alzette, L-4004. Lussemburg\
o
Denominazione dell’Ente Notificato per la valutazione delle emissioni\
di scarico e sonore: SNCH
FB1800A-M / FX Cruiser HO, FB1800-M / FX HO 0882
0499
Indirizzo: 11, route de Luxembourg BP 32, Sandweiler, L-5230. Lussemburgo
US-YAMA1001 I 213
Modulo utilizzato per l’accertamento della conformità:
per la costruzione:
per le emissioni di scarico:
per le emissioni sonore:
DESCRIZIONE DEL MEZZO
DESCRIZIONE DEL MOTORE A
A
Numero di identificazione del modello, a partire da:
Nome modello / Denominazione commerciale: C
Categoria di progettazione: Altre Direttive Comunitarie applicate
Direttiva 2004/108/CE relativa alla compatibilità elettromagnetica (\
CEM). CISPR 12
Direttiva 2006/42/EC relativa ai macchinari. Standard
EN 61000-6-2
D
Aa
AaB+C
B+CB+D
B+D B+E
B+EB+F
B+FG
G
GH
H
H
Tipo di motore:
Motore della moto d’acqua Ciclo combustione:
4 tempi
Tipo di carburante:
A benzina
REQUISITI ESSENZIALI
IDENTIFICAZIONE DEL MOTORE COPERTO DALLA PRESENTE DICHIARAZIONE DI CONFO\
RMITÀ
Denominazione del
modello del motore
6CR Denominazione / numero
identificativo dell’Ente Notificato
SNCH / 0499
Numero del certificato di controllo
del tipo CE
SNCH*92/25*2003/44*0044*01
(identificazione della persona autorizzata a firmare per conto del prod\
uttore del motore o di un suo rappresentante autorizzato
)
Firma e posizione:(o sigla equivalente)Data e luogo di emissione:1 / settembre / 2012, Schiphol-Rijk, Paesi Bassi
Requisiti essenzialinormealtro documento/
metodo normativo file tecnicoSpecificare più dettagliatamente
(* = norma vincolante)
I.A progettazione e costruzione EN ISO 13590
I.B emissioni di scarico *EN ISO 8178-1
I.C emissioni sonore *EN ISO 14509
*
*
La presente dichiarazione di conformità è stata emessa sotto l’\
unica responsabilità del produttore della moto d’acqua.
Dichiaro per conto del produttore della moto d’acqua che il modello d\
el mezzo ed il motore/i motori citati sopra sono
conformi a tutti i requisiti essenziali applicabili nel modo specificato\
e sono conformi al tipo per cui è stato emesso il
certificato (sono stati emessi i certificati) di controllo del tipo CE\
.
Numero ID:
Numero ID:
UF2T71H0.book Page 1 Friday, July 13, 2012 3:29 PM

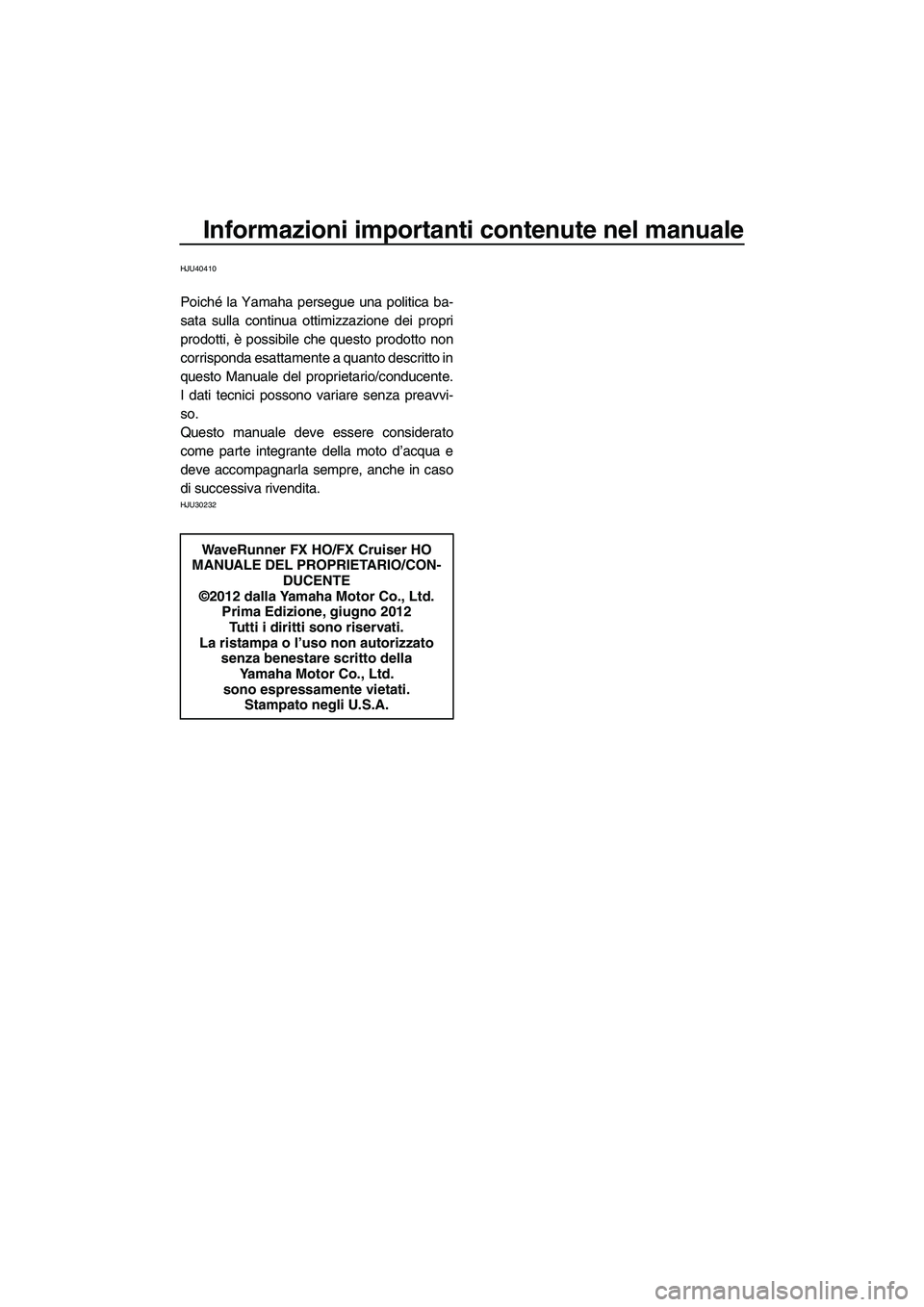

Informazioni importanti contenute nel manuale
HJU40410
Poiché la Yamaha persegue una politica ba-
sata sulla continua ottimizzazione dei propri
prodotti, è possibile che questo prodotto non
corrisponda esattamente a quanto descritto in
questo Manuale del proprietario/conducente.
I dati tecnici possono variare senza preavvi-
so.
Questo manuale deve essere considerato
come parte integrante della moto d’acqua e
deve accompagnarla sempre, anche in caso
di successiva rivendita.
HJU30232

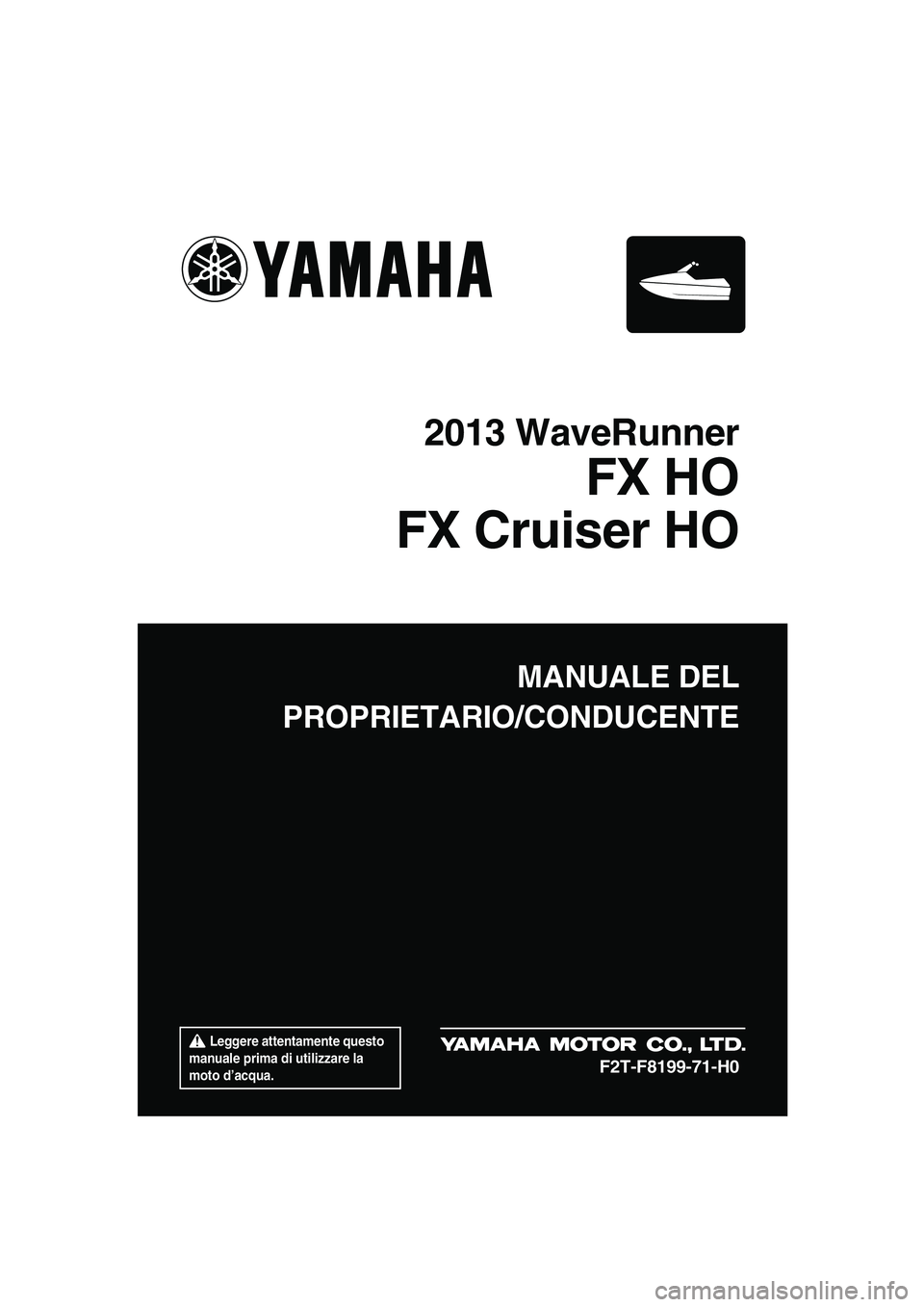

WaveRunner FX HO/FX Cruiser HO
MANUALE DEL PROPRIETARIO/CON- DUCENTE
©2012 dalla Yamaha Motor Co., Ltd. Prima Edizione, giugno 2012Tutti i diritti sono riservati.
La ristampa o l’uso non autorizzato senza benestare scritto della Yamaha Motor Co., Ltd.
sono espressamente vietati. Stampato negli U.S.A.
UF2T71H0.book Page 3 Friday, July 13, 2012 3:29 PM

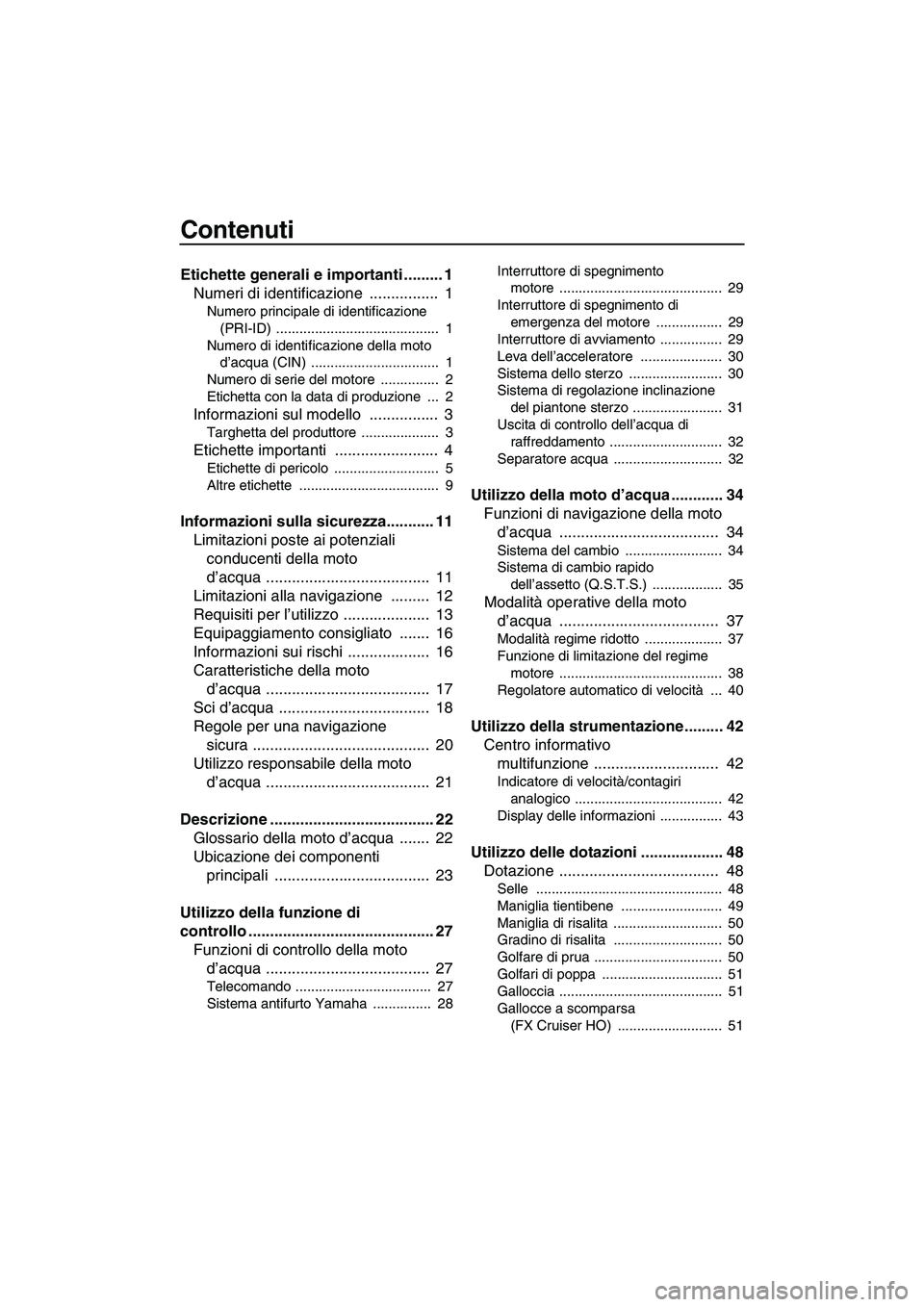

Contenuti
Etichette generali e importanti ......... 1Numeri di identificazione ................ 1
Numero principale di identificazione
(PRI-ID) .......................................... 1
Numero di identificazione della moto d’acqua (CIN) ................................. 1
Numero di serie del motore ............... 2
Etichetta con la data di produzione ... 2
Informazioni sul modello ................ 3
Targhetta del produttore .................... 3
Etichette importanti ........................ 4
Etichette di pericolo ........................... 5
Altre etichette .................................... 9
Informazioni sulla sicurezza........... 11 Limitazioni poste ai potenziali conducenti della moto
d’acqua ...................................... 11
Limitazioni alla navigazione ......... 12
Requisiti per l’utilizzo .................... 13
Equipaggiamento consigliato ....... 16
Informazioni sui rischi ................... 16
Caratteristiche della moto d’acqua ...................................... 17
Sci d’acqua ................................... 18
Regole per una navigazione sicura ......................................... 20
Utilizzo responsabile della moto d’acqua ...................................... 21
Descrizione ...................................... 22 Glossario della moto d’acqua ....... 22
Ubicazione dei componenti principali .................................... 23
Utilizzo della funzione di
controllo ........................................... 27 Funzioni di controllo della moto d’acqua ...................................... 27
Telecomando ................................... 27
Sistema antifurto Yamaha ............... 28 Interruttore di spegnimento
motore .......................................... 29
Interruttore di spegnimento di emergenza del motore ................. 29
Interruttore di avviamento ................ 29
Leva dell’acceleratore ..................... 30
Sistema dello sterzo ........................ 30
Sistema di regolazione inclinazione
del piantone sterzo ....................... 31
Uscita di controllo dell’acqua di raffreddamento ............................. 32
Separatore acqua ............................ 32
Utilizzo della moto d’acqua ............ 34 Funzioni di navigazione della moto d’acqua ..................................... 34
Sistema del cambio ......................... 34
Sistema di cambio rapido
dell’assetto (Q.S.T.S.) .................. 35
Modalità operative della moto d’acqua ..................................... 37
Modalità regime ridotto .................... 37
Funzione di limitazione del regime
motore .......................................... 38
Regolatore automatico di velocità ... 40
Utilizzo della strumentazione......... 42 Centro informativo multifunzione ............................. 42
Indicatore di velocità/contagiri
analogico ...................................... 42
Display delle informazioni ................ 43
Utilizzo delle dotazioni ................... 48 Dotazione ..................................... 48
Selle ................................................ 48
Maniglia tientibene .......................... 49
Maniglia di risalita ............................ 50
Gradino di risalita ............................ 50
Golfare di prua ................................. 50
Golfari di poppa ............................... 51
Galloccia .......................................... 51
Gallocce a scomparsa
(FX Cruiser HO) ........................... 51
UF2T71H0.book Page 1 Friday, July 13, 2012 3:29 PM

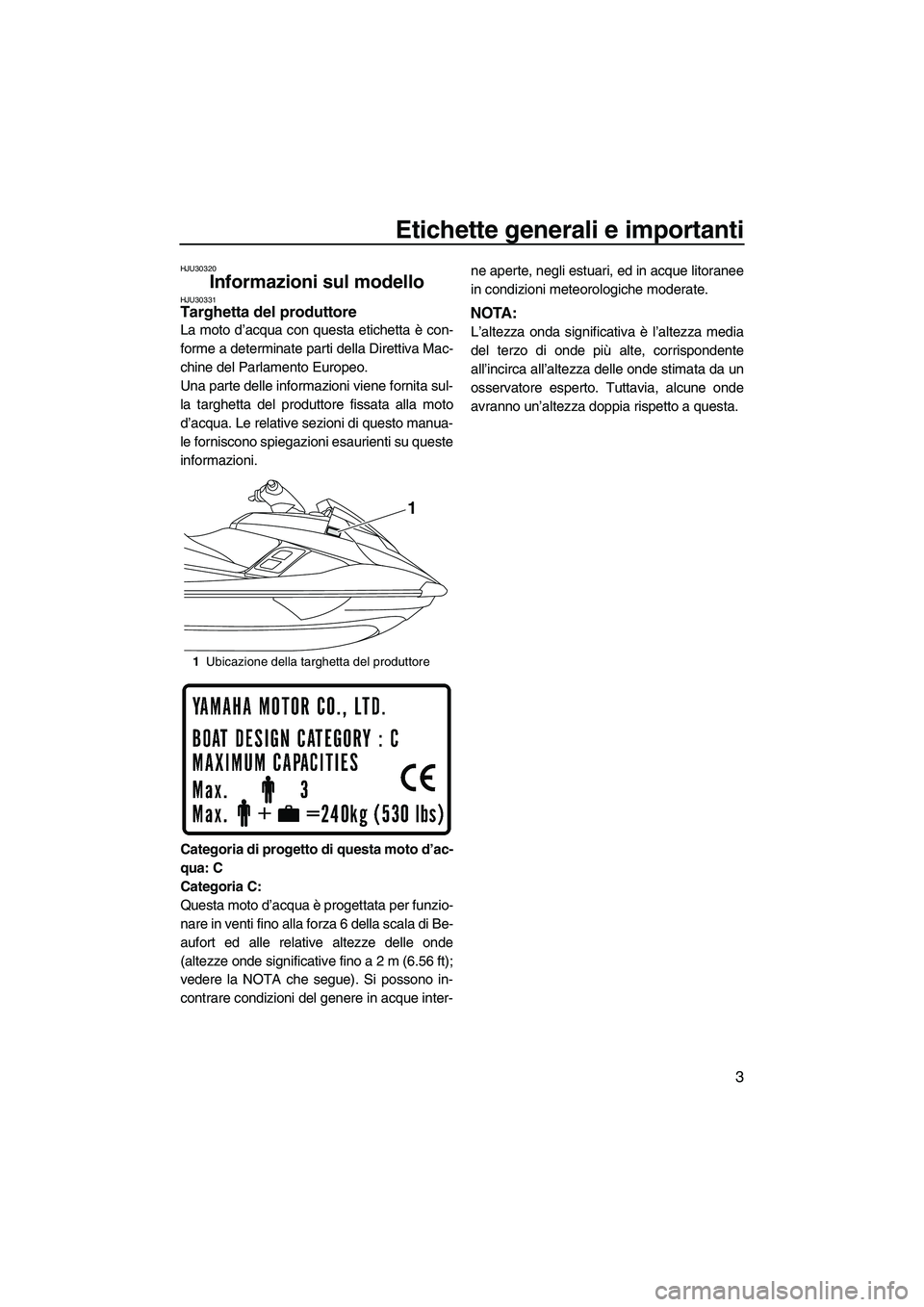

Etichette generali e importanti
3
HJU30320
Informazioni sul modello HJU30331Targhetta del produttore
La moto d’acqua con questa etichetta è con-
forme a determinate parti della Direttiva Mac-
chine del Parlamento Europeo.
Una parte delle informazioni viene fornita sul-
la targhetta del produttore fissata alla moto
d’acqua. Le relative sezioni di questo manua-
le forniscono spiegazioni esaurienti su queste
informazioni.
Categoria di progetto di questa moto d’ac-
qua: C
Categoria C:
Questa moto d’acqua è progettata per funzio-
nare in venti fino alla forza 6 della scala di Be-
aufort ed alle relative altezze delle onde
(altezze onde significative fino a 2 m (6.56 ft);
vedere la NOTA che segue). Si possono in-
contrare condizioni del genere in acque inter-ne aperte, negli estuari, ed in acque litoranee
in condizioni meteorologiche moderate.
NOTA:
L’altezza onda significativa è l’altezza media
del terzo di onde più alte, corrispondente
all’incirca all’altezza delle onde stimata da un
osservatore esperto. Tuttavia, alcune onde
avranno un’altezza doppia rispetto a questa.
1
Ubicazione della targhetta del produttore
1
UF2T71H0.book Page 3 Friday, July 13, 2012 3:29 PM

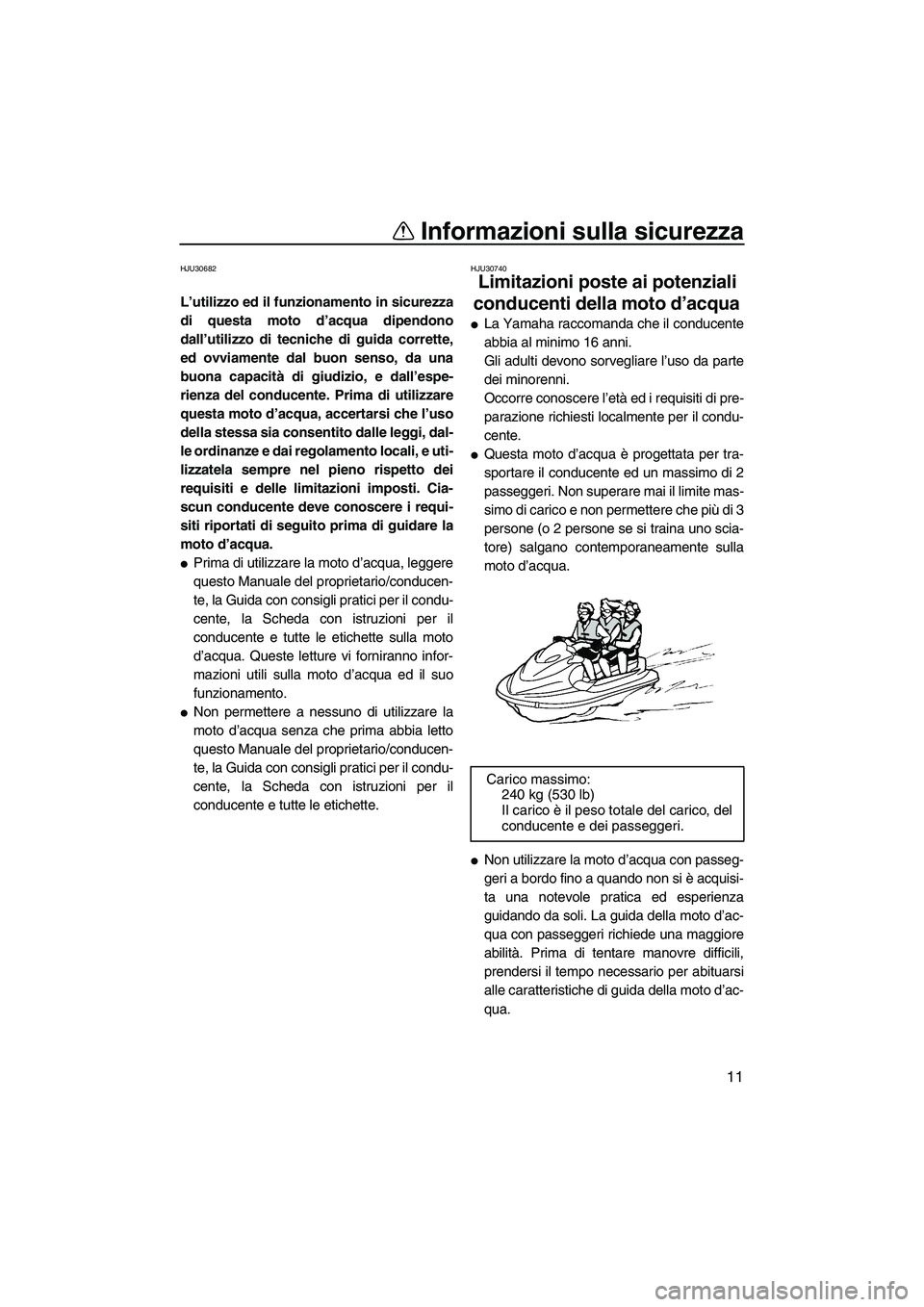

Informazioni sulla sicurezza
11
HJU30682
L’utilizzo ed il funzionamento in sicurezza
di questa moto d’acqua dipendono
dall’utilizzo di tecniche di guida corrette,
ed ovviamente dal buon senso, da una
buona capacità di giudizio, e dall’espe-
rienza del conducente. Prima di utilizzare
questa moto d’acqua, accertarsi che l’uso
della stessa sia consentito dalle leggi, dal-
le ordinanze e dai regolamento locali, e uti-
lizzatela sempre nel pieno rispetto dei
requisiti e delle limitazioni imposti. Cia-
scun conducente deve conoscere i requi-
siti riportati di seguito prima di guidare la
moto d’acqua.
●Prima di utilizzare la moto d’acqua, leggere
questo Manuale del proprietario/conducen-
te, la Guida con consigli pratici per il condu-
cente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Queste letture vi forniranno infor-
mazioni utili sulla moto d’acqua ed il suo
funzionamento.
●Non permettere a nessuno di utilizzare la
moto d’acqua senza che prima abbia letto
questo Manuale del proprietario/conducen-
te, la Guida con consigli pratici per il condu-
cente, la Scheda con istruzioni per il
conducente e tutte le etichette.
HJU30740
Limitazioni poste ai potenziali
conducenti della moto d’acqua
●La Yamaha raccomanda che il conducente
abbia al minimo 16 anni.
Gli adulti devono sorvegliare l’uso da parte
dei minorenni.
Occorre conoscere l’età ed i requisiti di pre-
parazione richiesti localmente per il condu-
cente.
●Questa moto d’acqua è progettata per tra-
sportare il conducente ed un massimo di 2
passeggeri. Non superare mai il limite mas-
simo di carico e non permettere che più di 3
persone (o 2 persone se si traina uno scia-
tore) salgano contemporaneamente sulla
moto d’acqua.
●Non utilizzare la moto d’acqua con passeg-
geri a bordo fino a quando non si è acquisi-
ta una notevole pratica ed esperienza
guidando da soli. La guida della moto d’ac-
qua con passeggeri richiede una maggiore
abilità. Prima di tentare manovre difficili,
prendersi il tempo necessario per abituarsi
alle caratteristiche di guida della moto d’ac-
qua.Carico massimo:
240 kg (530 lb)
Il carico è il peso totale del carico, del
conducente e dei passeggeri.
UF2T71H0.book Page 11 Friday, July 13, 2012 3:29 PM

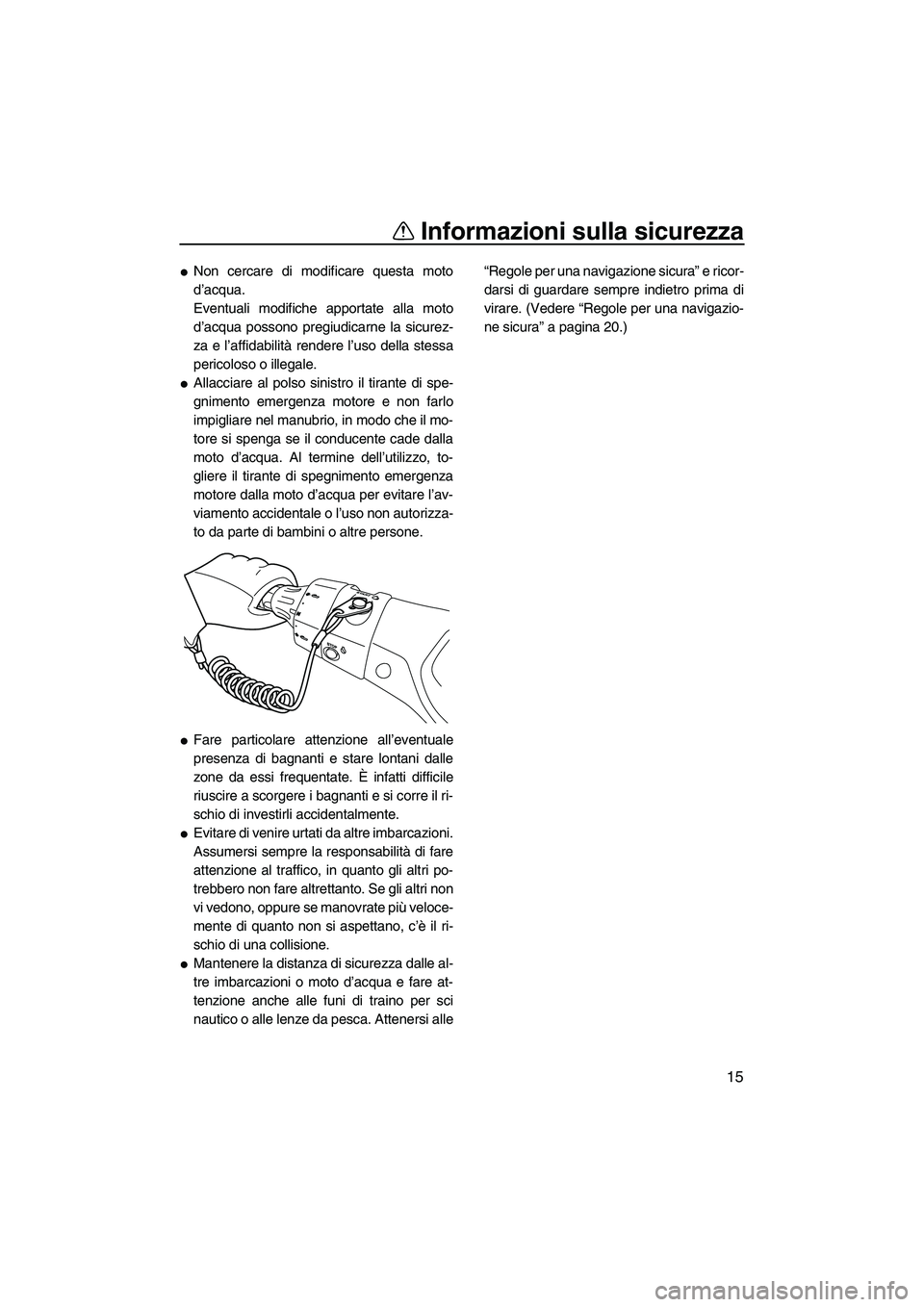

Informazioni sulla sicurezza
15
●Non cercare di modificare questa moto
d’acqua.
Eventuali modifiche apportate alla moto
d’acqua possono pregiudicarne la sicurez-
za e l’affidabilità rendere l’uso della stessa
pericoloso o illegale.
●Allacciare al polso sinistro il tirante di spe-
gnimento emergenza motore e non farlo
impigliare nel manubrio, in modo che il mo-
tore si spenga se il conducente cade dalla
moto d’acqua. Al termine dell’utilizzo, to-
gliere il tirante di spegnimento emergenza
motore dalla moto d’acqua per evitare l’av-
viamento accidentale o l’uso non autorizza-
to da parte di bambini o altre persone.
●Fare particolare attenzione all’eventuale
presenza di bagnanti e stare lontani dalle
zone da essi frequentate. È infatti difficile
riuscire a scorgere i bagnanti e si corre il ri-
schio di investirli accidentalmente.
●Evitare di venire urtati da altre imbarcazioni.
Assumersi sempre la responsabilità di fare
attenzione al traffico, in quanto gli altri po-
trebbero non fare altrettanto. Se gli altri non
vi vedono, oppure se manovrate più veloce-
mente di quanto non si aspettano, c’è il ri-
schio di una collisione.
●Mantenere la distanza di sicurezza dalle al-
tre imbarcazioni o moto d’acqua e fare at-
tenzione anche alle funi di traino per sci
nautico o alle lenze da pesca. Attenersi alle“Regole per una navigazione sicura” e ricor-
darsi di guardare sempre indietro prima di
virare. (Vedere “Regole per una navigazio-
ne sicura” a pagina 20.)
UF2T71H0.book Page 15 Friday, July 13, 2012 3:29 PM

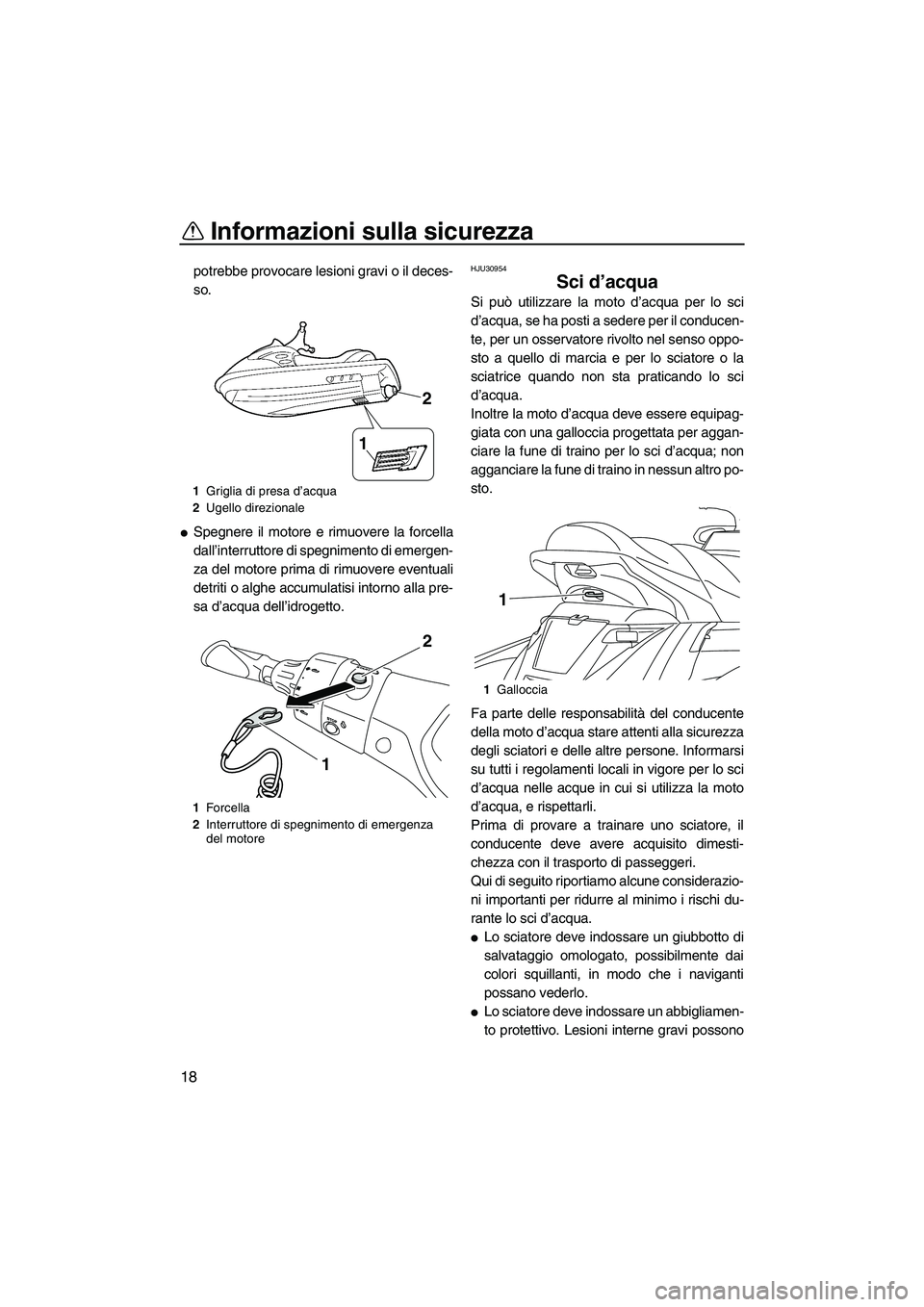

Informazioni sulla sicurezza
18
potrebbe provocare lesioni gravi o il deces-
so.
●Spegnere il motore e rimuovere la forcella
dall’interruttore di spegnimento di emergen-
za del motore prima di rimuovere eventuali
detriti o alghe accumulatisi intorno alla pre-
sa d’acqua dell’idrogetto.
HJU30954
Sci d’acqua
Si può utilizzare la moto d’acqua per lo sci
d’acqua, se ha posti a sedere per il conducen-
te, per un osservatore rivolto nel senso oppo-
sto a quello di marcia e per lo sciatore o la
sciatrice quando non sta praticando lo sci
d’acqua.
Inoltre la moto d’acqua deve essere equipag-
giata con una galloccia progettata per aggan-
ciare la fune di traino per lo sci d’acqua; non
agganciare la fune di traino in nessun altro po-
sto.
Fa parte delle responsabilità del conducente
della moto d’acqua stare attenti alla sicurezza
degli sciatori e delle altre persone. Informarsi
su tutti i regolamenti locali in vigore per lo sci
d’acqua nelle acque in cui si utilizza la moto
d’acqua, e rispettarli.
Prima di provare a trainare uno sciatore, il
conducente deve avere acquisito dimesti-
chezza con il trasporto di passeggeri.
Qui di seguito riportiamo alcune considerazio-
ni importanti per ridurre al minimo i rischi du-
rante lo sci d’acqua.
●Lo sciatore deve indossare un giubbotto di
salvataggio omologato, possibilmente dai
colori squillanti, in modo che i naviganti
possano vederlo.
●Lo sciatore deve indossare un abbigliamen-
to protettivo. Lesioni interne gravi possono
1Griglia di presa d’acqua
2 Ugello direzionale
1 Forcella
2 Interruttore di spegnimento di emergenza
del motore
1
2
2
1
1Galloccia
1
UF2T71H0.book Page 18 Friday, July 13, 2012 3:29 PM

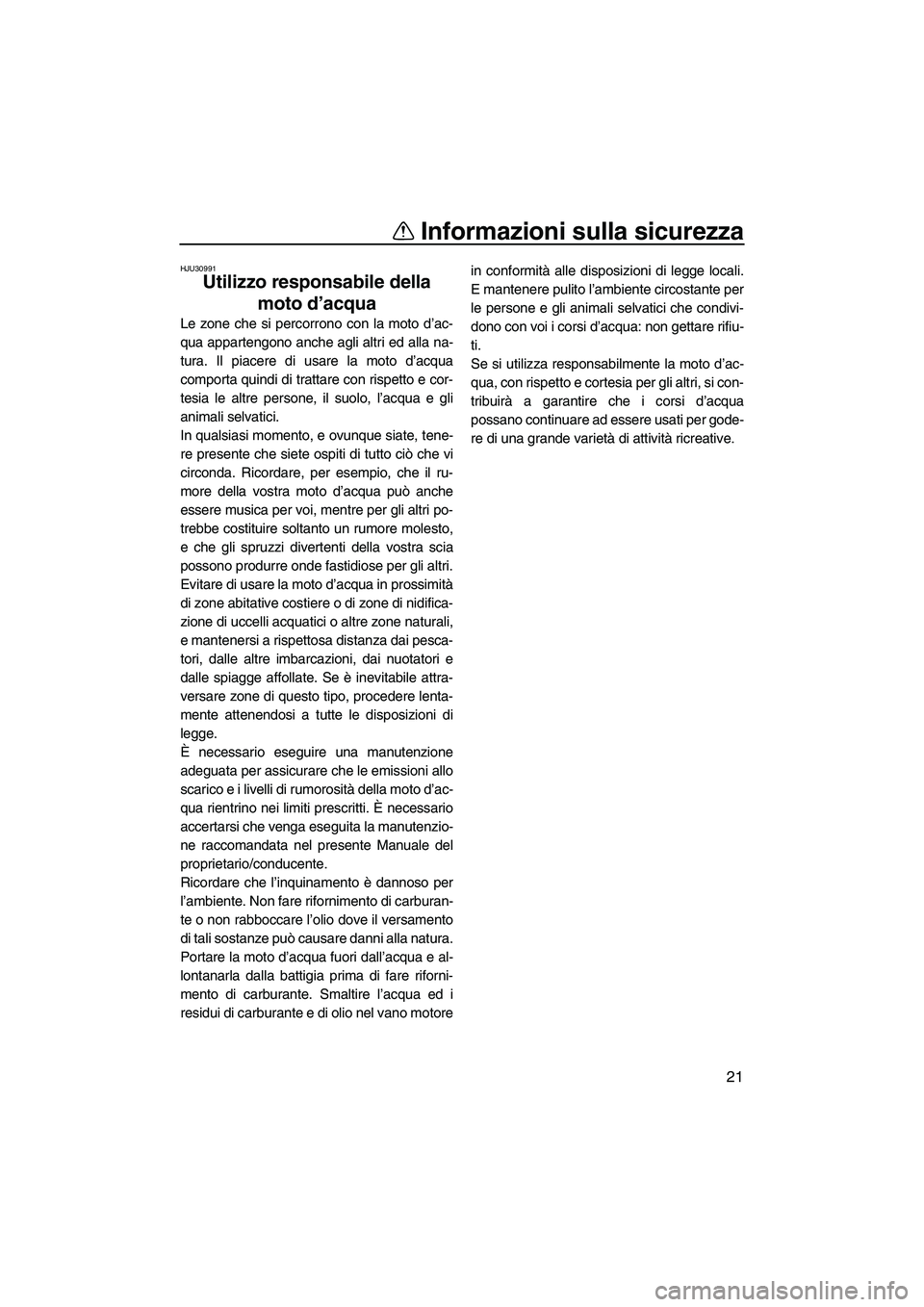

Informazioni sulla sicurezza
21
HJU30991
Utilizzo responsabile della moto d’acqua
Le zone che si percorrono con la moto d’ac-
qua appartengono anche agli altri ed alla na-
tura. Il piacere di usare la moto d’acqua
comporta quindi di trattare con rispetto e cor-
tesia le altre persone, il suolo, l’acqua e gli
animali selvatici.
In qualsiasi momento, e ovunque siate, tene-
re presente che siete ospiti di tutto ciò che vi
circonda. Ricordare, per esempio, che il ru-
more della vostra moto d’acqua può anche
essere musica per voi, mentre per gli altri po-
trebbe costituire soltanto un rumore molesto,
e che gli spruzzi divertenti della vostra scia
possono produrre onde fastidiose per gli altri.
Evitare di usare la moto d’acqua in prossimità
di zone abitative costiere o di zone di nidifica-
zione di uccelli acquatici o altre zone naturali,
e mantenersi a rispettosa distanza dai pesca-
tori, dalle altre imbarcazioni, dai nuotatori e
dalle spiagge affollate. Se è inevitabile attra-
versare zone di questo tipo, procedere lenta-
mente attenendosi a tutte le disposizioni di
legge.
È necessario eseguire una manutenzione
adeguata per assicurare che le emissioni allo
scarico e i livelli di rumorosità della moto d’ac-
qua rientrino nei limiti prescritti. È necessario
accertarsi che venga eseguita la manutenzio-
ne raccomandata nel presente Manuale del
proprietario/conducente.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carburan-
te o non rabboccare l’olio dove il versamento
di tali sostanze può causare danni alla natura.
Portare la moto d’acqua fuori dall’acqua e al-
lontanarla dalla battigia prima di fare riforni-
mento di carburante. Smaltire l’acqua ed i
residui di carburante e di olio nel vano motore in conformità alle disposizioni di legge locali.
E mantenere pulito l’ambiente circostante per
le persone e gli animali selvatici che condivi-
dono con voi i corsi d’acqua: non gettare rifiu-
ti.
Se si utilizza responsabilmente la moto d’ac-
qua, con rispetto e cortesia per gli altri, si con-
tribuirà a garantire che i corsi d’acqua
possano continuare ad essere usati per gode-
re di una grande varietà di attività ricreative.
UF2T71H0.book Page 21 Friday, July 13, 2012 3:29 PM

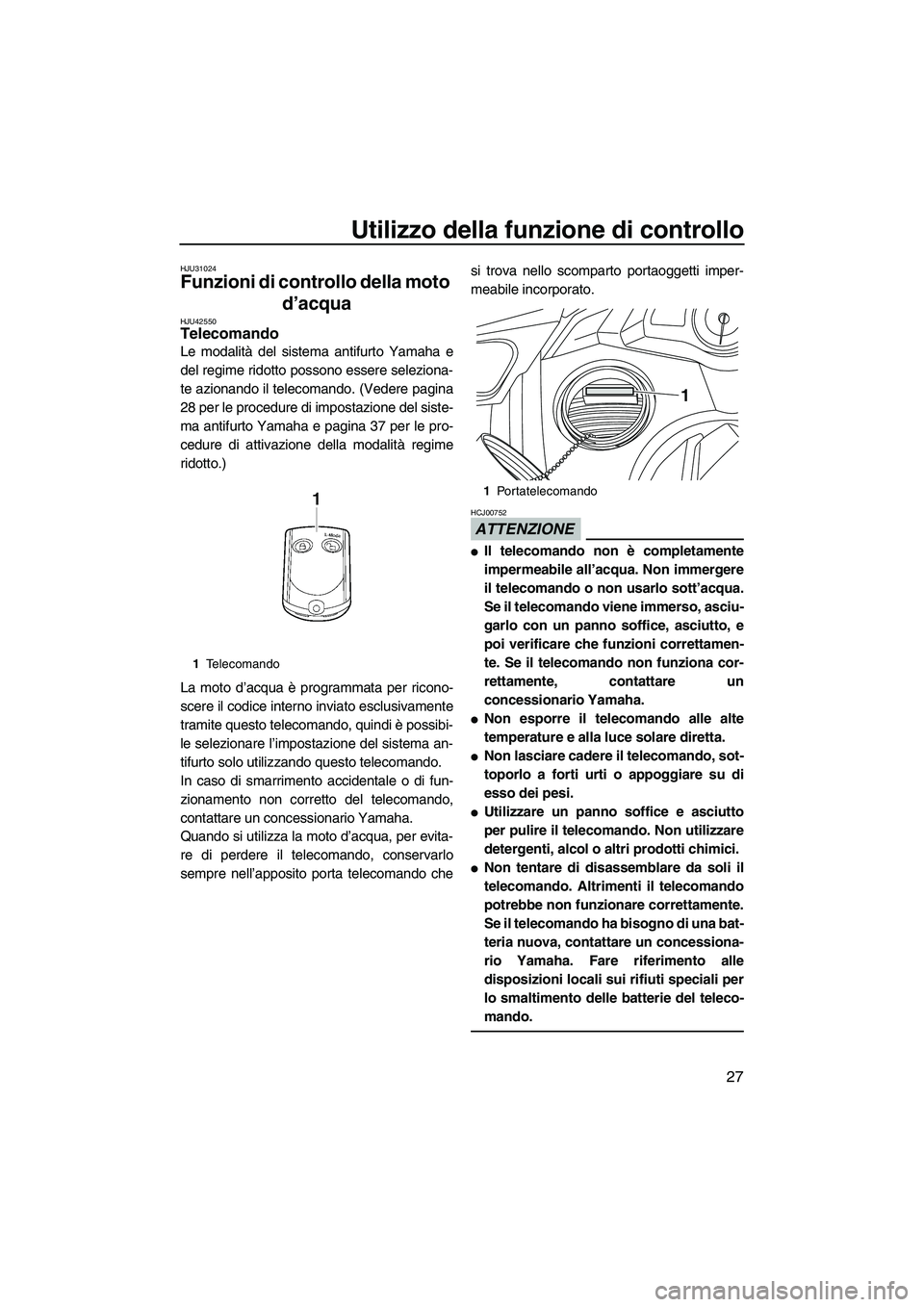

Utilizzo della funzione di controllo
27
HJU31024
Funzioni di controllo della moto d’acqua
HJU42550Telecomando
Le modalità del sistema antifurto Yamaha e
del regime ridotto possono essere seleziona-
te azionando il telecomando. (Vedere pagina
28 per le procedure di impostazione del siste-
ma antifurto Yamaha e pagina 37 per le pro-
cedure di attivazione della modalità regime
ridotto.)
La moto d’acqua è programmata per ricono-
scere il codice interno inviato esclusivamente
tramite questo telecomando, quindi è possibi-
le selezionare l’impostazione del sistema an-
tifurto solo utilizzando questo telecomando.
In caso di smarrimento accidentale o di fun-
zionamento non corretto del telecomando,
contattare un concessionario Yamaha.
Quando si utilizza la moto d’acqua, per evita-
re di perdere il telecomando, conservarlo
sempre nell’apposito porta telecomando che si trova nello scomparto portaoggetti imper-
meabile incorporato.
ATTENZIONE
HCJ00752
●Il telecomando non è completamente
impermeabile all’acqua. Non immergere
il telecomando o non usarlo sott’acqua.
Se il telecomando viene immerso, asciu-
garlo con un panno soffice, asciutto, e
poi verificare che funzioni correttamen-
te. Se il telecomando non funziona cor-
rettamente, contattare un
concessionario Yamaha.
●Non esporre il telecomando alle alte
temperature e alla luce solare diretta.
●Non lasciare cadere il telecomando, sot-
toporlo a forti urti o appoggiare su di
esso dei pesi.
●Utilizzare un panno soffice e asciutto
per pulire il telecomando. Non utilizzare
detergenti, alcol o altri prodotti chimici.
●Non tentare di disassemblare da soli il
telecomando. Altrimenti il telecomando
potrebbe non funzionare correttamente.
Se il telecomando ha bisogno di una bat-
teria nuova, contattare un concessiona-
rio Yamaha. Fare riferimento alle
disposizioni locali sui rifiuti speciali per
lo smaltimento delle batterie del teleco-
mando.
1
Telecomando
1Portatelecomando
1
UF2T71H0.book Page 27 Friday, July 13, 2012 3:29 PM

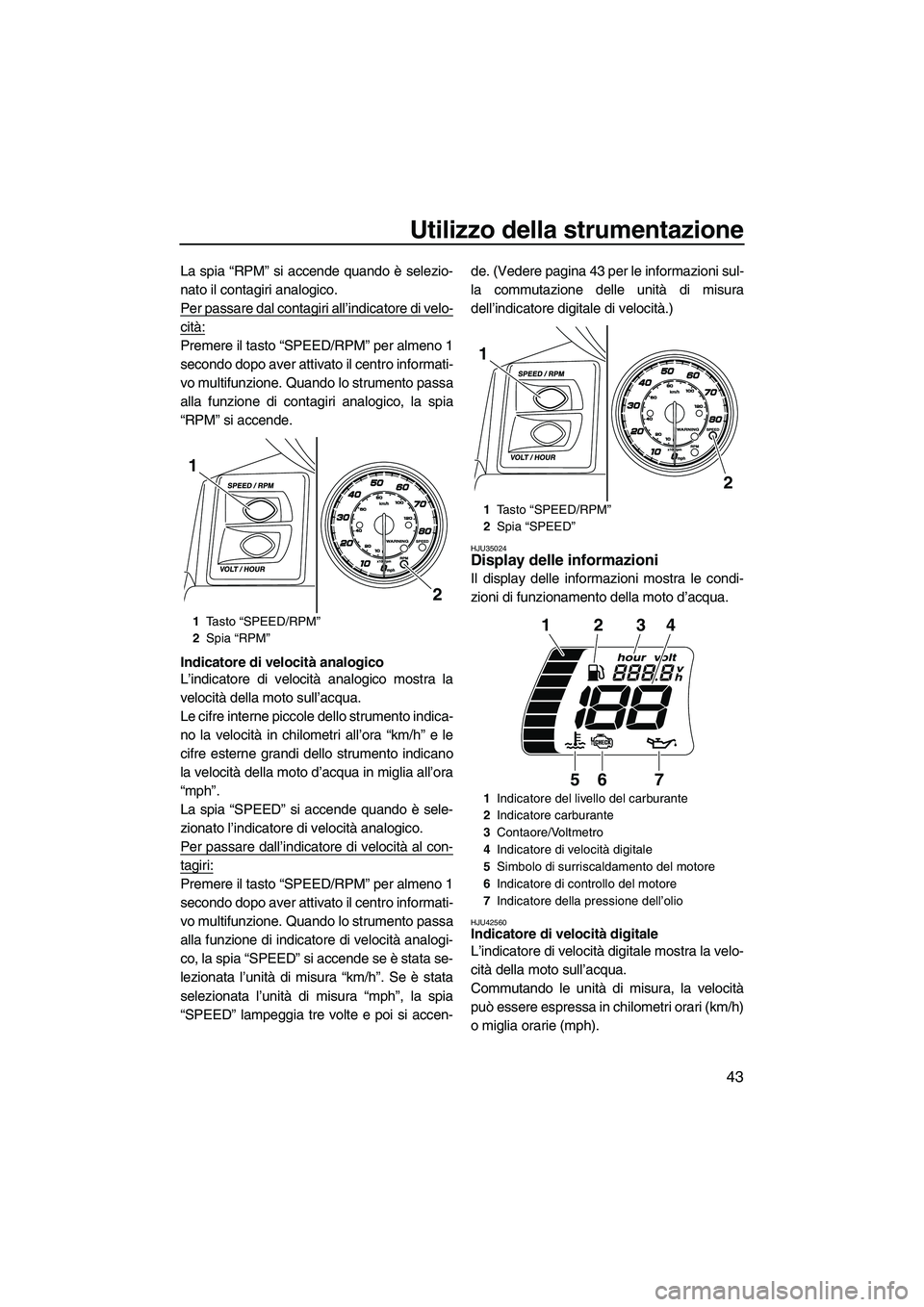

Utilizzo della strumentazione
43
La spia “RPM” si accende quando è selezio-
nato il contagiri analogico.
Per passare dal contagiri all’indicatore di velo-
cità:
Premere il tasto “SPEED/RPM” per almeno 1
secondo dopo aver attivato il centro informati-
vo multifunzione. Quando lo strumento passa
alla funzione di contagiri analogico, la spia
“RPM” si accende.
Indicatore di velocità analogico
L’indicatore di velocità analogico mostra la
velocità della moto sull’acqua.
Le cifre interne piccole dello strumento indica-
no la velocità in chilometri all’ora “km/h” e le
cifre esterne grandi dello strumento indicano
la velocità della moto d’acqua in miglia all’ora
“mph”.
La spia “SPEED” si accende quando è sele-
zionato l’indicatore di velocità analogico.
Per passare dall’indicatore di velocità al con-
tagiri:
Premere il tasto “SPEED/RPM” per almeno 1
secondo dopo aver attivato il centro informati-
vo multifunzione. Quando lo strumento passa
alla funzione di indicatore di velocità analogi-
co, la spia “SPEED” si accende se è stata se-
lezionata l’unità di misura “km/h”. Se è stata
selezionata l’unità di misura “mph”, la spia
“SPEED” lampeggia tre volte e poi si accen-de. (Vedere pagina 43 per le informazioni sul-
la commutazione delle unità di misura
dell’indicatore digitale di velocità.)
HJU35024Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
HJU42560Indicatore di velocità digitale
L’indicatore di velocità digitale mostra la velo-
cità della moto sull’acqua.
Commutando le unità di misura, la velocità
può essere espressa in chilometri orari (km/h)
o miglia orarie (mph).
1
Tasto “SPEED/RPM”
2 Spia “RPM”
2
1
1Tasto “SPEED/RPM”
2 Spia “SPEED”
1 Indicatore del livello del carburante
2 Indicatore carburante
3 Contaore/Voltmetro
4 Indicatore di velocità digitale
5 Simbolo di surriscaldamento del motore
6 Indicatore di controllo del motore
7 Indicatore della pressione dell’olio
2
1
123
567
4
UF2T71H0.book Page 43 Friday, July 13, 2012 3:29 PM
