YAMAHA FX HO CRUISER 2014 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Περιγραφή
24
RJU31012

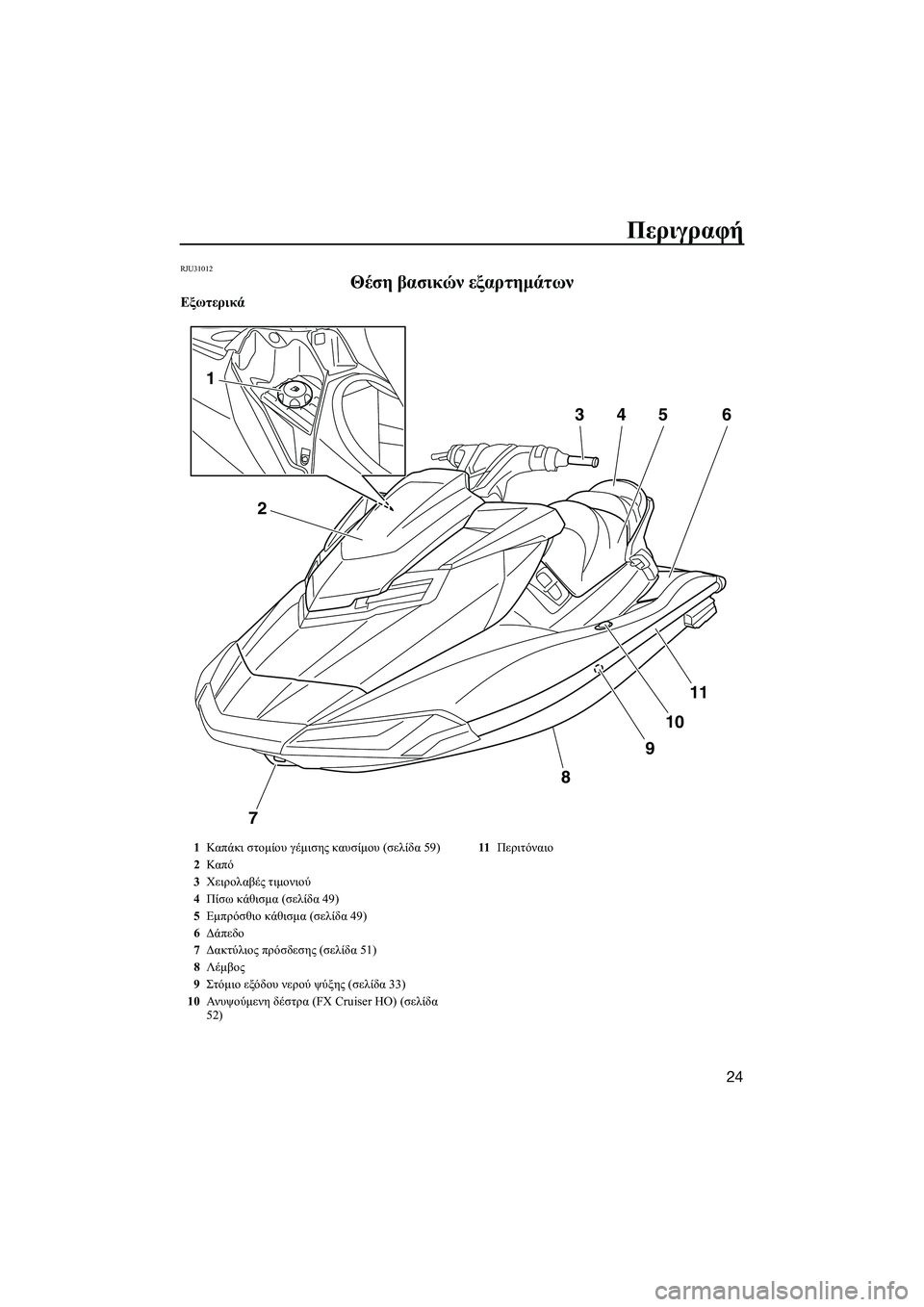

Θέση βασικών εξαρτημάτων
Εξωτερικά
7
8
9
10
11
2
1
3456
1 Καπ άκι στομίου γέμισης καυσίμου (σελίδα 59)
2 Καπ ό
3 Χειρολαβές τιμονιού
4 Πίσω κάθισμα (σελίδα 49)
5 Εμπρόσθιο κάθισμα (σελίδα 49)
6 Δάπεδο
7 Δακτύλιος πρόσδεσης (σελίδα 51)
8 Λέμβος
9 Στόμιο εξόδου νερού ψύξης (σελίδα 33)
10 Αν υ ψ ο ύ μ ε ν η δέστρα (FX Cruiser HO) ( σελίδα
52) 11
Περιτόναιο
UF2T72R0.book Page 24 Monday, July 22, 2013 2:44 PM

Περιγραφή
25
11109876
1
3
2
4
5
14
1312

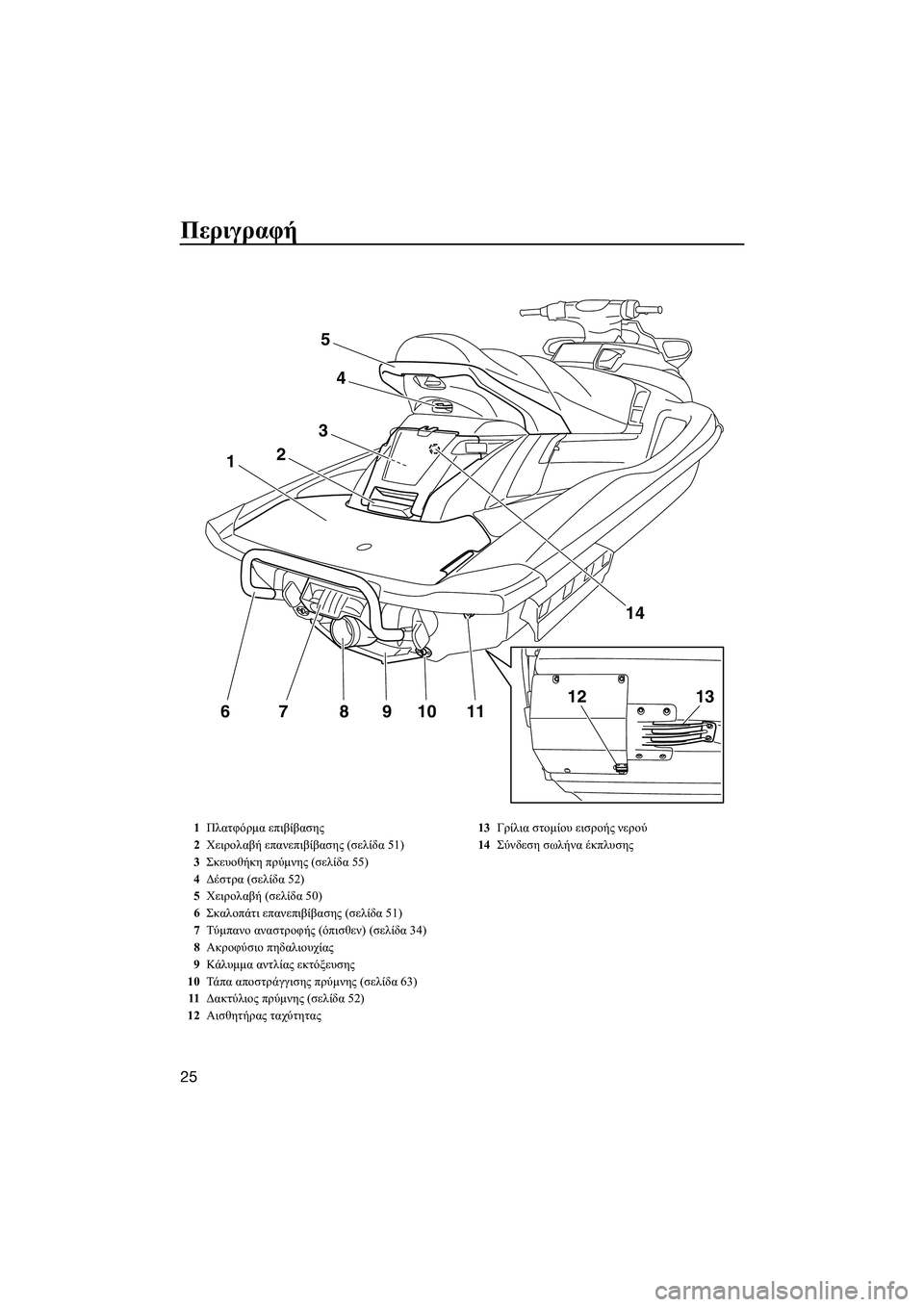

1Πλατφόρμα επιβίβασης
2 Χειρολαβή επανεπιβίβασης (σελίδα 51)
3 Σκευοθήκη πρύμνης (σελίδα 55)
4 Δέστρα (σελίδα 52)
5 Χειρολαβή (σελίδα 50)
6 Σκαλοπάτι επανεπιβίβασης (σελίδα 51)
7 Τύμπανο αναστροφής (όπισθεν) (σελίδα 34)
8 Ακροφύσιο πηδαλιουχίας
9 Κάλυμμα αντλίας εκτόξευσης
10 Τά π α αποστράγγισης πρύμνης (σελίδα 63)
11 Δακτύλιος πρύμνης (σελίδα 52)
12 Αισθητήρας ταχύτητας 13
Γρίλια στομίου εισροής νερού
14 Σύνδεση σωλήνα έκπλυσης
UF2T72R0.book Page 25 Monday, July 22, 2013 2:44 PM

Περιγραφή

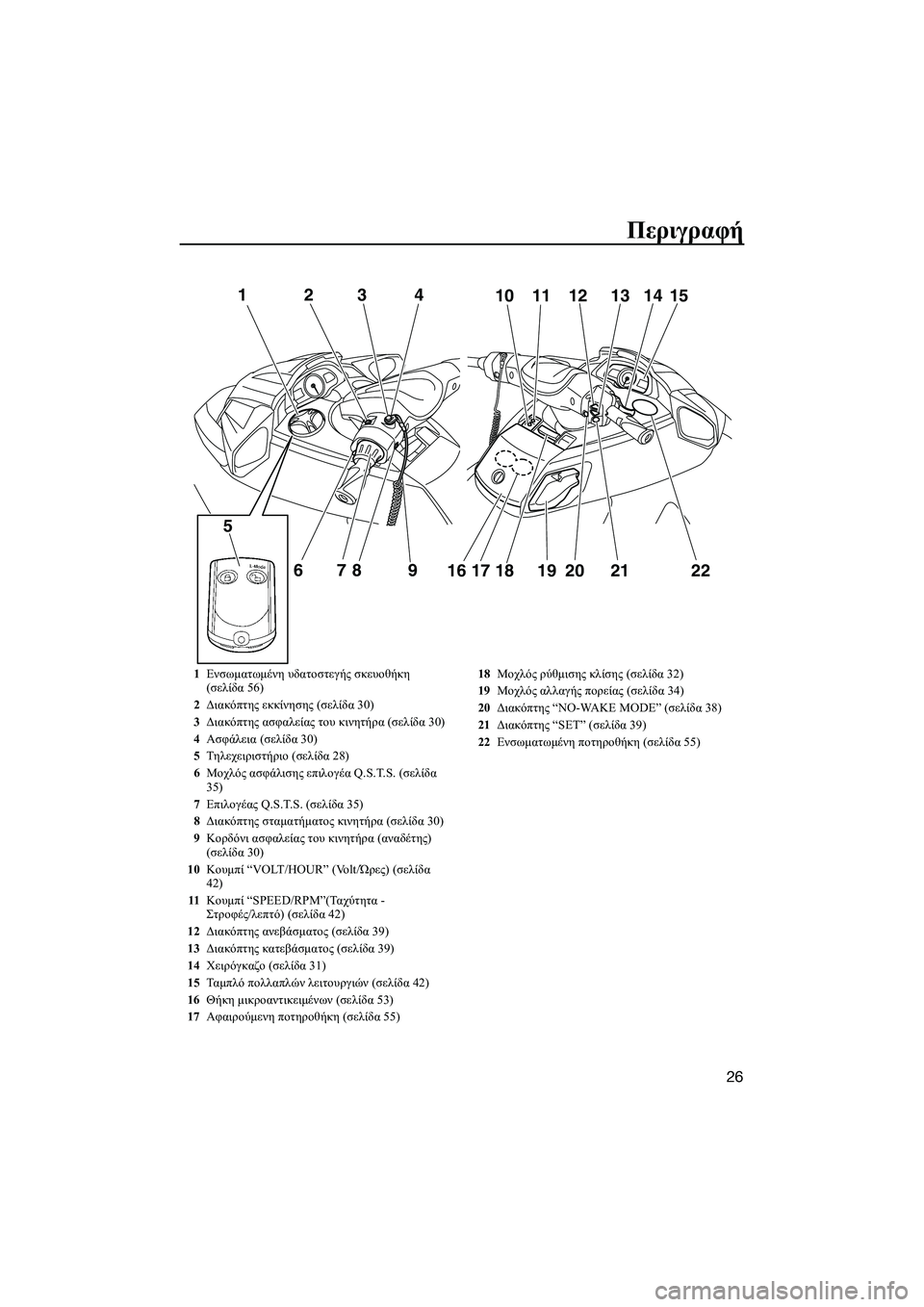

26
12
678 9
5
341110 12 13 1514
16 17 18 19
202122
1 Ενσωματωμένη υδατοστεγής σκευοθήκη
(σελίδα 56)
2 Διακόπτης εκκίνησης (σελίδα 30)
3 Διακόπτης ασφαλείας του κινητήρα (σελίδα 30)
4 Ασφάλεια (σελίδα 30)
5 Τηλεχειριστήριο (σελίδα 28)
6 Μοχλός ασφάλισης επιλογέα Q.S.T.S. ( σελίδα
35)
7 Επιλογέας Q.S.T.S. ( σελίδα 35)
8 Διακόπτης σταματήματος κινητήρα (σελίδα 30)
9 Κορδόνι ασφαλείας του κινητήρα (αναδέτης )
(σελίδα 30)
10 Κουμπί “VOLT/HOUR” (Volt/ Ώρες) (σελίδα
42)
11 Κουμπί “SPEED/RPM”( Ταχύτητα -
Στροφές /λεπτό ) (σελίδα 42)
12 Διακόπτης ανεβάσματος (σελίδα 39)
13 Δι

ακόπτης κατεβάσματος (σελίδα 39)
14 Χειρόγκαζο (σελίδα 31)
15 Τα μ π λ ό πολλαπλών λειτουργιών (σελίδα 42)
16 Θήκη μικροαντικειμένων (σελίδα 53)
17 Αφαιρούμενη ποτηροθήκη (σελίδα 55) 18
Μοχλός ρύθμισης κλίσης (σελίδα 32)
19 Μοχλός αλλαγής πορείας (σελίδα 34)
20 Διακόπτης “NO-WAKE MODE” ( σελίδα 38)
21 Διακόπτης “SET” (σελίδα 39)
22 Ενσωματωμένη ποτηροθήκη (σελίδα 55)
UF2T72R0.book Page 26 Monday, July 22, 2013 2:44 PM

Περιγραφή
27

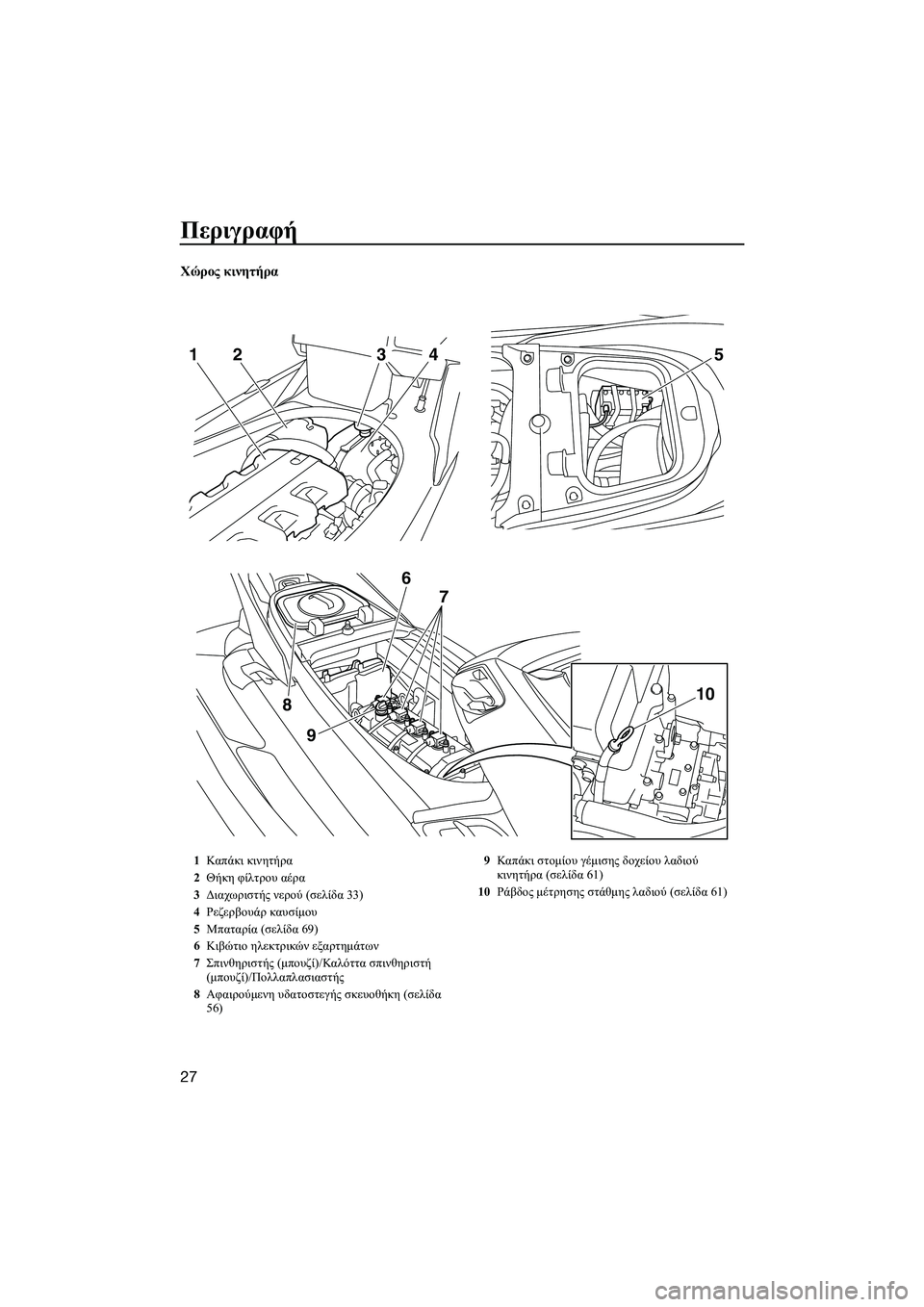

Χώρος κινητήρα
52143
9
8
6 7
10
1Καπ άκι κινητήρα
2 Θήκη φίλτρου αέρα
3 Διαχωριστής νερού (σελίδα 33)
4 Ρεζερβουάρ καυσίμου
5 Μπαταρία (σελίδα 69)
6 Κιβώτιο ηλεκτρικών εξαρτημάτων
7 Σπινθηριστής (μπουζί )/Καλ όττα σπινθηριστή
(μπουζί )/Πολλαπλασιαστής
8 Αφαιρούμενη υδατοστεγής σκευοθήκη (σελίδα
56) 9
Καπ άκι στομίου γέμισης δοχείου λαδιού
κινητήρα (σελίδα 61)
10 Ράβδος μέτρησης στάθμης λαδιού (σελίδα 61)
UF2T72R0.book Page 27 Monday, July 22, 2013 2:44 PM

Χειρισμός λειτουργιών ελέγχου
28
RJU31025

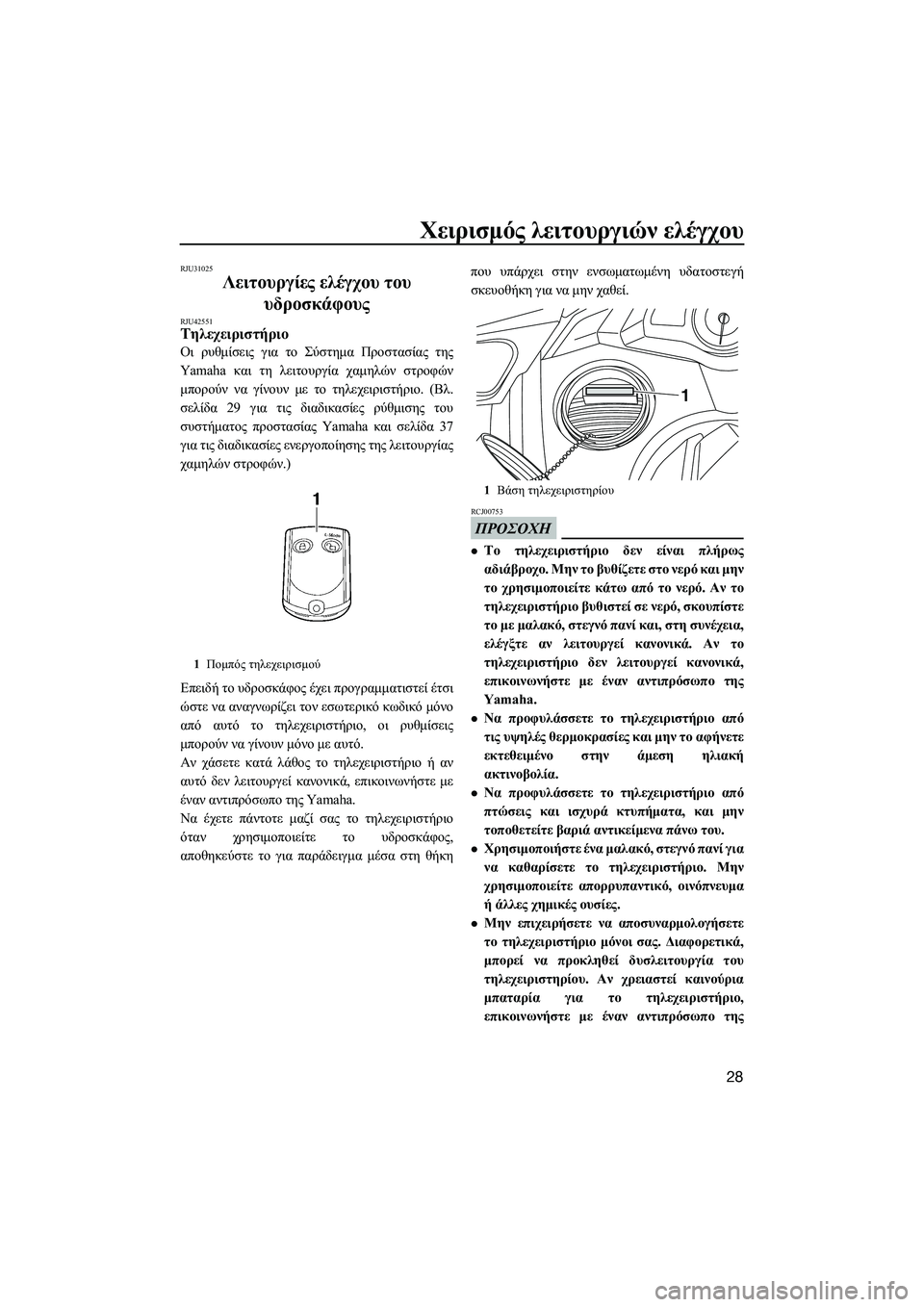

Λειτουργίες ελέγχου του
υδροσκάφους
RJU42551Τηλεχειριστήριο
Οι ρυθμίσεις για το Σύστημα Προστασίας της
Yamaha και τη λειτουργία χαμηλών στροφών
μπορούν να γίνουν με το τηλεχειριστήριο . (Βλ .
σελίδα 29 για τις διαδικασίες ρύθμισης του
συστήματος προστασίας Yamaha και σελίδα 37
για τις διαδικασίες ενεργοποίησης της λειτουργίας
χαμηλών στροφών .)
Επειδή το υδροσκάφος έχει προγραμματιστεί έτσι
ώστε να αναγνωρίζει τον εσωτερικό κωδικό μόνο
από αυτό το τηλεχειριστήριο , οι ρυ
θμίσεις
μπορούν να γίνουν μόνο με αυτό .
Αν χάσετε κατά λάθος το τηλεχειριστήριο ή αν
αυτό δεν λειτουργεί κανονικά , επικοινωνήστε με
έναν αντιπρόσωπο της Yamaha.
Να έχετε πάντοτε μαζί σας το τηλεχειριστήριο
όταν χρησιμοποιείτε το υδροσκάφος ,
αποθηκεύστε το για παράδειγμα μέσα στη θήκη που
υπάρχει στην ενσωματωμένη υδατοστεγή
σκευοθήκη για να μην χαθεί .
ΠΡΟΣΟΧΗ
RCJ00753
Το τηλεχειριστήριο δεν είναι πλήρως
αδιάβροχο . Μην το βυθίζετε στο νερό και μην
το χρησιμοποιείτε κάτω από το νερό . Αν το
τηλεχειριστήριο βυθιστεί σε νερό, σκουπίστε
το με μαλακό , στεγνό πανί και , στη συνέχεια,
ελέγξτε αν λειτουργεί κανονικά. Αν το
τηλεχειριστήριο δεν λειτουργεί κανονικά,
επικοινωνήστε με έναν αντιπρόσωπο της
Yamaha.
Να προφυλάσσετε το τηλεχειριστήριο από
τις υψηλές θερμοκρασίες και μην το αφήνετε
εκτεθειμένο στην άμεση ηλιακή
ακτινοβολία.
Να προφυλάσσετε το τηλεχειριστήριο από
πτώσεις και ισχυρά κτυπήματα, και μην
τοποθετείτε βαριά αντικείμενα πάνω του .
Χρησιμοποιήστε ένα μαλακό , στεγνό πανί για
να καθαρίσετε το τηλεχειριστήριο . Μην
χρησιμοποιείτε απορρυπαντικό , οινόπνευμα
ή άλλες χημικές ουσίες.
Μην επιχειρήσετε να αποσυναρμολογήσετε
το τηλεχειριστήριο μόνοι σας . Διαφορετικά ,
μπορεί να προκληθεί δυσλειτουργία του
τηλεχειριστηρίου . Αν χρειαστεί καινούρια
μπαταρία για το τηλεχειριστήριο ,
επικοινωνήστε με έναν αντιπρόσωπο της
1Πομπός τηλεχειρισμού
1 Βάση τηλεχειριστηρίου
1
UF2T72R0.book Page 28 Monday, July 22, 2013 2:44 PM

Χειρισμός λειτουργιών ελέγχου
29
Yamaha. Τηρήστε τους κατά τόπους
ισχύοντες κανονισμούς για επικίνδυνα
απόβλητα όταν απορρίπτετε τις μπαταρίες
του τηλεχειριστηρίου .

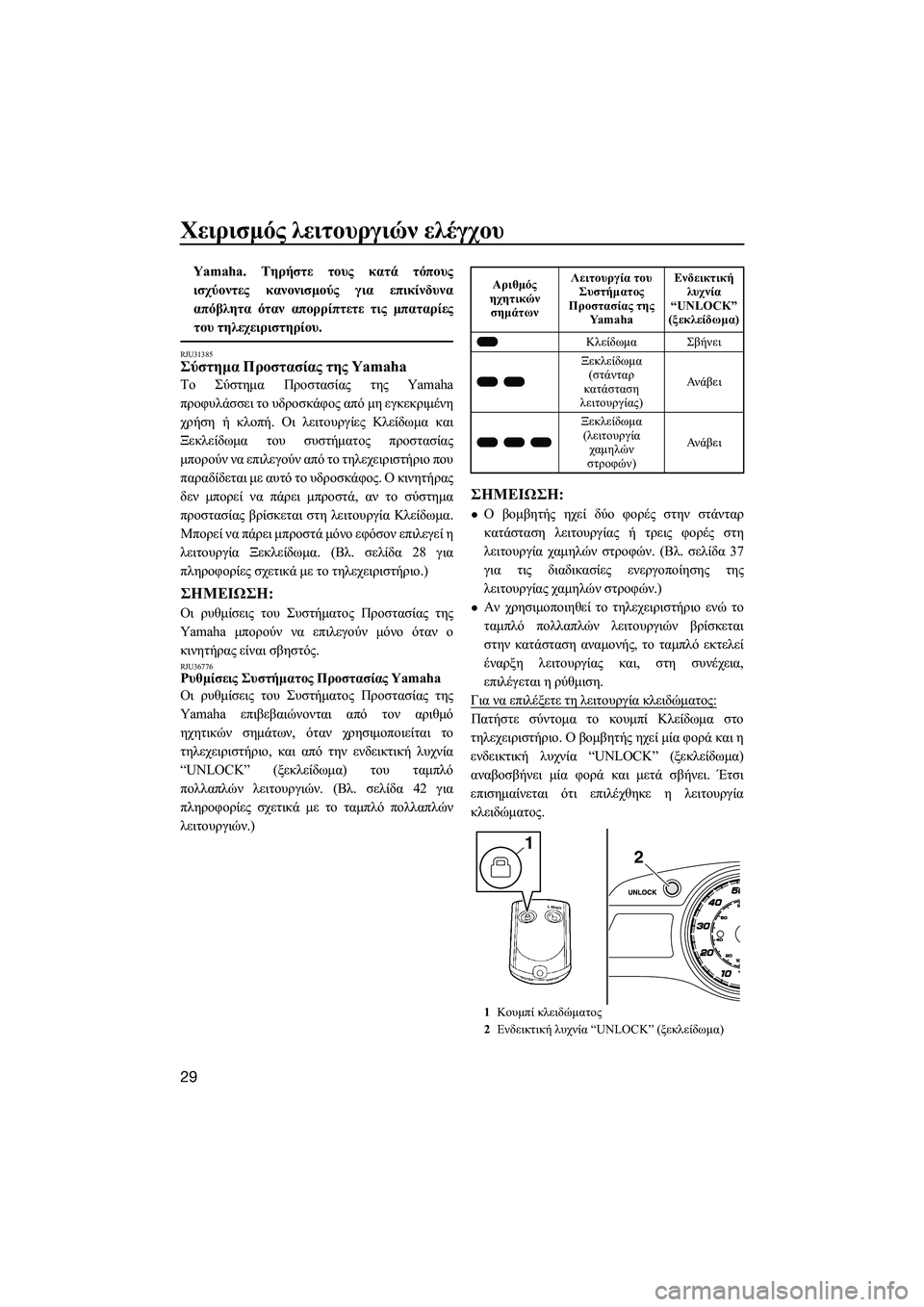

RJU31385Σύστημα Προστασίας της Yamaha
Το Σύστημα Προστασίας της Yamaha
προφυλάσσει το υδροσκάφος από μη εγκεκριμένη
χρήση ή κλοπή . Οι λειτουργίες Κλείδωμα και
Ξεκλείδωμα του συστήματος προστασίας
μπορούν να επιλεγούν από το τηλεχειριστήριο που
παραδίδεται με αυτό το υδροσκάφος . Ο κινητήρας
δεν μπορεί να πάρει μπροστά , αν το σύστημα
προστασίας βρίσκεται στη λειτουργία Κλείδωμα .
Μπορεί να πάρει μπροστά μόνο εφόσον ε
πιλεγεί η
λειτουργία Ξεκλείδωμα . (Βλ. σελίδα 28 για
πληροφορίες σχετικά με το τηλεχειριστήριο .)
ΣΗMΕΙΩΣΗ :
Οι ρυθμίσεις του Συστήματος Προστασίας της
Yamaha μπορούν να επιλεγούν μόνο όταν ο
κινητήρας είναι σβηστός .
RJU36776Ρυθμίσεις Συστήματος Προστασίας Yamaha
Οι ρυθμίσεις του Συστήματος Προστασίας της
Yamaha επιβεβαιώνονται από τον αριθμό
ηχητικών σημάτων , όταν χρησιμοποιείται το
τηλεχειριστήριο , και από την ενδεικτική λυχνία
“UNLOCK” ( ξεκλείδωμα) του ταμπλό
πολλαπλών λειτουργιών . (Βλ. σελίδα 42 για
πληροφορίες σχετικά με το ταμπλό πολλαπλών
λειτουργιών .)
ΣΗMΕΙΩΣΗ :
Ο βομβητής ηχεί δύο φορές στην στάνταρ
κατάσταση λειτουργίας ή τρεις φορές στη
λειτουργία χαμηλών στροφών . (Βλ . σελίδα 37
για τις διαδικασίες ενεργοποίησης της
λειτουργίας χαμηλών στροφών .)
Αν χρησιμοποιηθεί το τηλεχειριστήριο ενώ το
ταμπλό πολλαπλών λειτουργιών βρίσκεται
στην κατάσταση αναμονής , το ταμπλό εκτελεί
έναρξη λειτουργίας και , στη συνέχεια ,
επιλέγεται η ρύθμιση .
Για να επιλέξετε τη λειτουργία κλειδώματος :
Πατήστε σύντομα το κουμπί Κλείδωμα στο
τηλεχειριστήριο . Ο βομβητής ηχεί μία φορά και η
ενδεικτική λυχνία “UNLOCK” ( ξεκλείδωμα)
αναβοσβήνει μία φορά και μετά σβήνει . Έτσι
επισημαίνεται ότι επιλέχθηκε η λειτουργία
κλειδώματος .
Αριθμός
ηχητικών
σημάτων Λειτουργία
του
Συστήματος
Προστασίας της
Ya m a h a Ενδεικτική

λυχνία
“UNLOCK”
(ξεκλείδωμα )
Κλείδωμα Σβήνει
Ξεκλείδωμα (στάνταρ
κατάσταση
λειτουργίας )Ανάβει
Ξεκλείδωμα (λειτουργία
χαμηλών
στροφών ) Ανάβει
1 Κουμπί κλειδώματος
2 Ενδεικτική λυχνία “UNLOCK” ( ξεκλείδωμα)
21
UF2T72R0.book Page 29 Monday, July 22, 2013 2:44 PM

Χειρισμός λειτουργιών ελέγχου

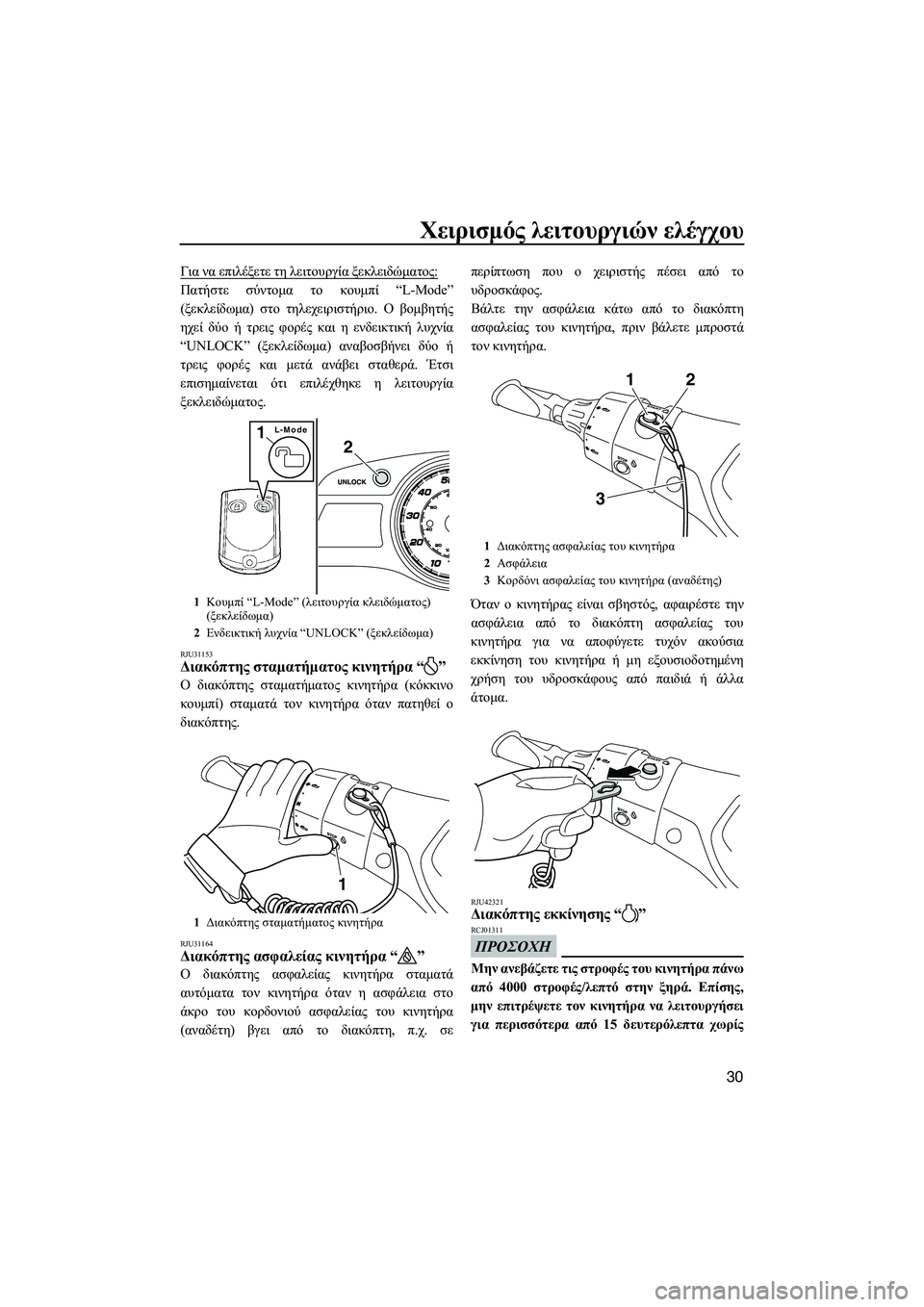

30
Για να επιλέξετε τη λειτουργία ξεκλειδώματος :
Πατήστε σύντομα το κουμπί “L-Mode”
( ξεκλείδωμα ) στο τηλεχειριστήριο . Ο βομβητής
ηχεί δύο ή τρεις φορές και η ενδεικτική λυχνία
“UNLOCK” ( ξεκλείδωμα) αναβοσβήνει δύο ή
τρεις φορές και μετά ανάβει σταθερά . Έτσι
επισημαίνεται ότι επιλέχθηκε η λειτουργία
ξεκλειδώματος .
RJU31153Διακόπτης σταματήματος κινητήρα “”
Ο διακόπτης σταματήματος κινητήρα (κόκκινο
κουμπί ) σταματά τον κινητήρα όταν πατηθεί ο
διακόπτης .
RJU31164Διακόπτης ασφαλείας κινητήρα “”
Ο διακόπτης ασφαλείας κινητήρα σταματά
αυτόματα τον κινητήρα όταν η ασφάλεια στο
άκρο του κορδονιού ασφαλείας του κινητήρα
( αναδέτη ) βγει από το διακόπτη , π.χ . σε περίπτωση
που ο χειριστής πέσει από το
υδροσκάφος .
Βάλτε την ασφάλεια κάτω από το διακόπτη
ασφαλείας του κινητήρα , πριν βάλετε μπροστά
τον κινητήρα .
Όταν ο κινητήρας είναι σβηστός , αφ
αιρέστε την
ασφάλεια από το διακόπτη ασφαλείας του
κινητήρα για να αποφύγετε τυχόν ακούσια
εκκίνηση του κινητήρα ή μη εξουσιοδοτημένη
χρήση του υδροσκάφους από παιδιά ή άλλα
άτομα .
RJU42321Διακόπτης εκκίνησης “”
ΠΡΟΣΟΧΗ
RCJ01311
Μην ανεβάζετε τις στροφές του κινητήρα πάνω
από 4000 στροφές /λεπτό στην ξηρά . Επίσης ,
μην επιτρέψετε τον κινητήρα να λειτουργήσει
για περισσότερα από 15 δευτερόλεπτα χωρίς
1 Κουμπί “L-Mode” ( λειτουργία κλειδώματος )
(ξεκλείδωμα )
2 Ενδεικτική λυχνία “UNLOCK” ( ξεκλείδωμα)
1 Διακόπτης σταματήματος κινητήρα
2
L-Mode1
1
1 Διακόπτης ασφαλείας του κινητήρα
2 Ασφάλεια
3 Κορδόνι ασφαλείας του κινητήρα (αναδέτης )
12
3
UF2T72R0.book Page 30 Monday, July 22, 2013 2:44 PM

Χειρισμός λειτουργιών ελέγχου
31
παροχή νερού . Διαφορετικά , μπορεί να
υπερθερμανθεί ο κινητήρας .

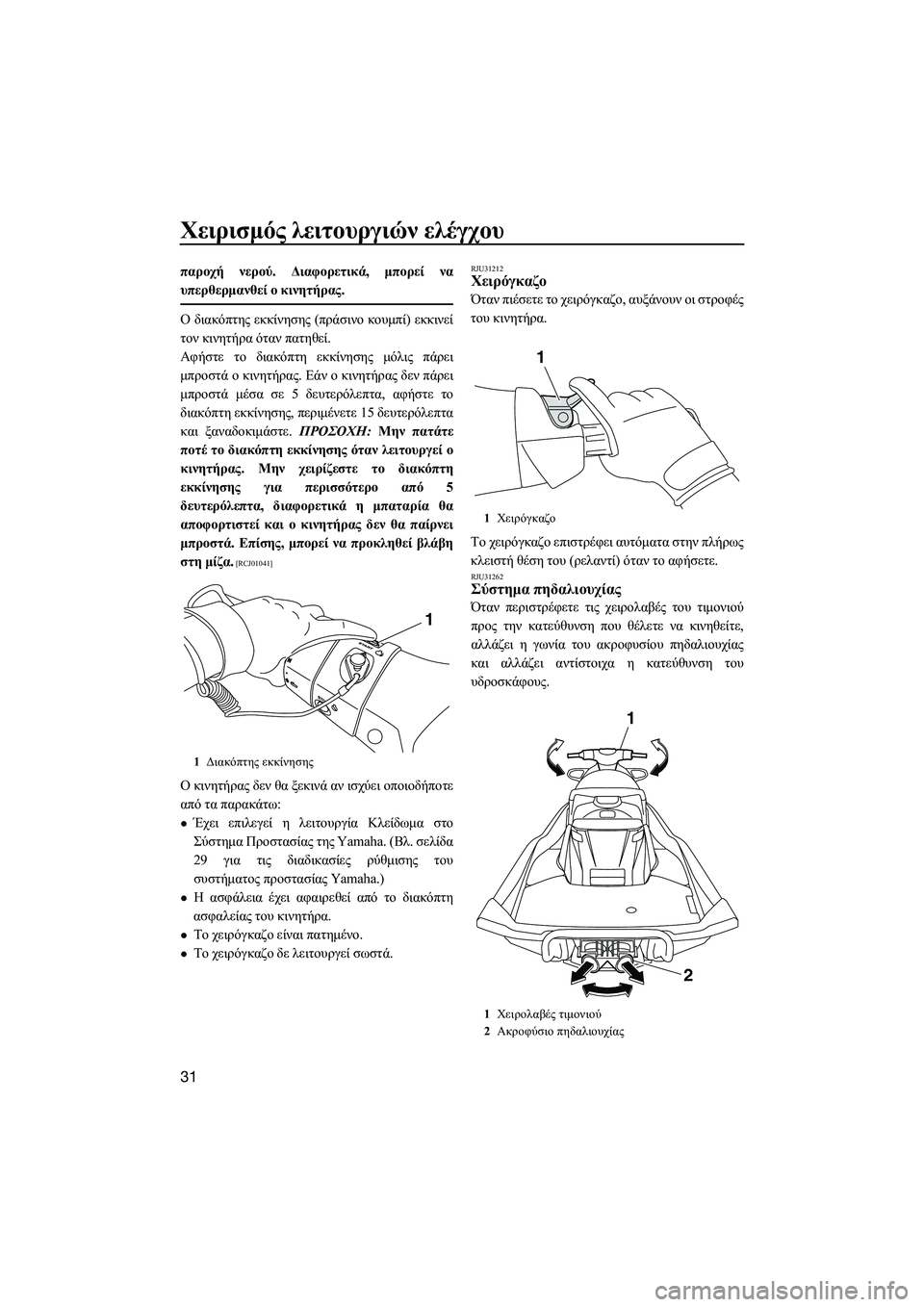

Ο διακόπτης εκκίνησης ( πράσινο κουμπί ) εκκινεί
τον κινητήρα όταν πατηθεί .
Αφήστε το διακόπτη εκκίνησης μόλις πάρει
μπροστά ο κινητήρας . Εάν ο κινητήρας δεν πάρει
μπροστά μέσα σε 5 δευτερόλεπτα , αφήστε το
διακόπτη εκκίνησης , περιμένετε 15 δευτερόλεπτα
και ξαναδοκιμάστε . ΠΡΟΣΟΧΗ : Μην πατάτε
ποτέ το διακόπτη εκκίνησης όταν λειτουργεί ο
κινητήρας . Μην χειρίζεστε το διακόπτη
εκκίνησης για περισσότερο από 5
δευτερ

όλεπτα , διαφορετικά η μπαταρία θα
αποφορτιστεί και ο κινητήρας δεν θα παίρνει
μπροστά . Επίσης , μπορεί να προκληθεί βλάβη
στη μίζα .
[RCJ01041]
Ο κινητήρας δεν θα ξεκινά αν ισχύει οποιοδήποτε
από τα παρακάτω :
Έχει επιλεγεί η λειτουργία Κλείδωμα στο
Σύστημα Προστασίας της Yamaha. ( Βλ. σελίδα
29 για τις διαδικασίες ρύθμισης του
συστήματος προστασίας Yamaha.)
Η ασφάλεια έχει αφαιρεθεί από το διακόπτη
ασφαλείας του κινητήρα .
Το χειρόγκαζο είναι πατημένο .
Το χειρόγκαζο δε λειτουργεί σωστά .
RJU31212Χειρόγκαζο
Όταν πιέσετε το χειρόγκαζο , αυξάνουν οι στροφές
του κινητήρα .
Το χειρόγκαζο επιστρέφει αυτόματα στην πλήρως
κλειστή θέση του ( ρελαντί ) όταν το αφήσετε .
RJU31262Σύστημα πηδαλιουχίας
Όταν περιστρέφετε τις χειρολαβές του τιμονιού
προς την κατεύθυνση που θέλετε να κινηθείτε ,
αλλάζει η γωνία του ακροφυσίου πηδαλιουχίας
και αλλάζει αντίστοιχα η κατεύθυνση του
υδροσκάφους .
1Διακόπτης εκκίνησης
1
1 Χειρόγκαζο
1 Χειρολαβές τιμονιού
2 Ακροφύσιο πηδαλιουχίας
1
1
2
UF2T72R0.book Page 31 Monday, July 22, 2013 2:44 PM

Χειρισμός λειτουργιών ελέγχου
32

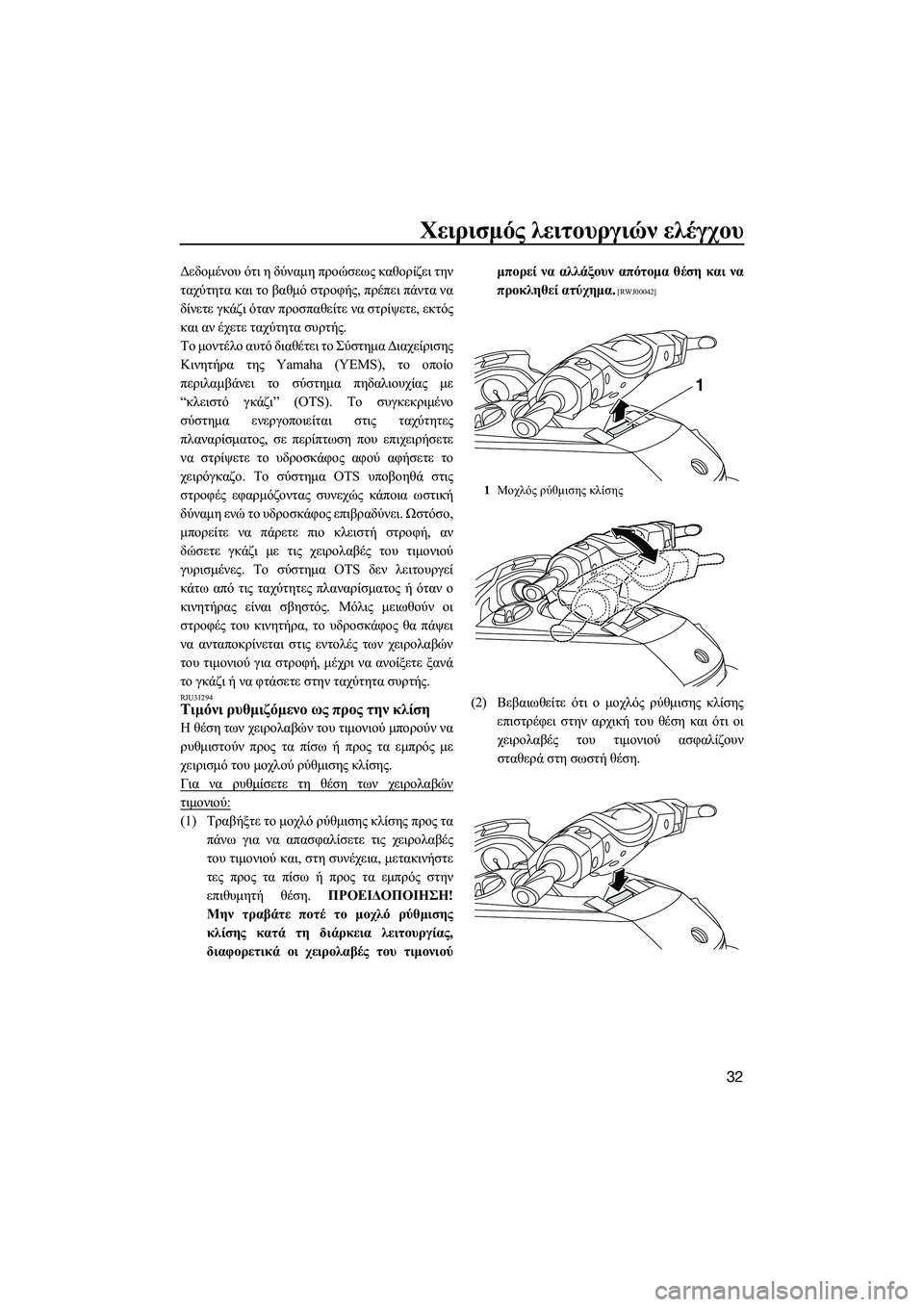

Δεδομένου ότι η δύναμη προώσεως καθορίζει την
ταχύτητα και το βαθμό στροφής , πρέπει πάντα να
δίνετε γκάζι όταν προσπαθείτε να στρίψετε , εκτός
και αν έχετε ταχύτητα συρτής .
Το μοντέλο αυτό διαθέτει το Σύστημα Διαχείρισης
Κινητήρα της Yamaha (YEMS), το οποίο
περιλαμβάνει το σύστημα πηδαλιουχίας με
“ κλειστό γκάζι ” (OTS). Το συγκεκριμένο
σύστημα ενεργοποιείται στις ταχύτητες
πλαναρίσματος , σε περίπτωση που επιχ
ειρήσετε
να στρίψετε το υδροσκάφος αφού αφήσετε το
χειρόγκαζο . Το σύστημα OTS υποβοηθά στις
στροφές εφαρμόζοντας συνεχώς κάποια ωστική
δύναμη ενώ το υδροσκάφος επιβραδύνει . Ωστόσο ,
μπορείτε να πάρετε πιο κλειστή στροφή , αν
δώσετε γκάζι με τις χειρολαβές του τιμονιού
γυρισμένες . Το σύστημα OTS δεν λειτουργεί
κάτω από τις ταχύτητες πλαναρίσματος ή όταν ο
κινητήρας είναι σβηστός . Μόλ
ις μειωθούν οι
στροφές του κινητήρα , το υδροσκάφος θα πάψει
να ανταποκρίνεται στις εντολές των χειρολαβών
του τιμονιού για στροφή , μέχρι να ανοίξετε ξανά
το γκάζι ή να φτάσετε στην ταχύτητα συρτής .
RJU31294Τιμόνι ρυθμιζόμενο ως προς την κλίση
Η θέση των χειρολαβών του τιμονιού μπορούν να
ρυθμιστούν προς τα πίσω ή προς τα εμπρός με
χειρισμό του μοχλού ρύθμισης κλίσης .
Για να ρυθμίσετε τη θέση των χειρολαβών
τιμονιού :
(1)Τραβήξτε το μοχλό ρύθμισης κλίσης προς τα
πάνω για να απασφαλίσετε τις χειρολαβές
του τιμονιού και , στη συνέχεια , μετακινήστε
τες προς τα πίσω ή προς τα εμπρός στην
επιθυμητή θέση . ΠΡΟΕΙΔΟΠΟΙΗΣΗ !
Μην τραβάτε ποτέ το μοχλό ρύθμισης
κλίσης κατά τη διάρκεια λειτουργίας ,
διαφορετικά οι χειρολαβές του τιμονιού μπορεί
να αλλάξουν απότομα θέση και να
προ

κληθεί ατύχημα .
[RWJ00042]
(2)Βεβαιωθείτε ότι ο μοχλός ρύθμισης κλίσης
επιστρέφει στην αρχική του θέση και ότι οι
χειρολαβές του τιμονιού ασφαλίζουν
σταθερά στη σωστή θέση .
1Μοχλός ρύθμισης κλίσης
1
UF2T72R0.book Page 32 Monday, July 22, 2013 2:44 PM

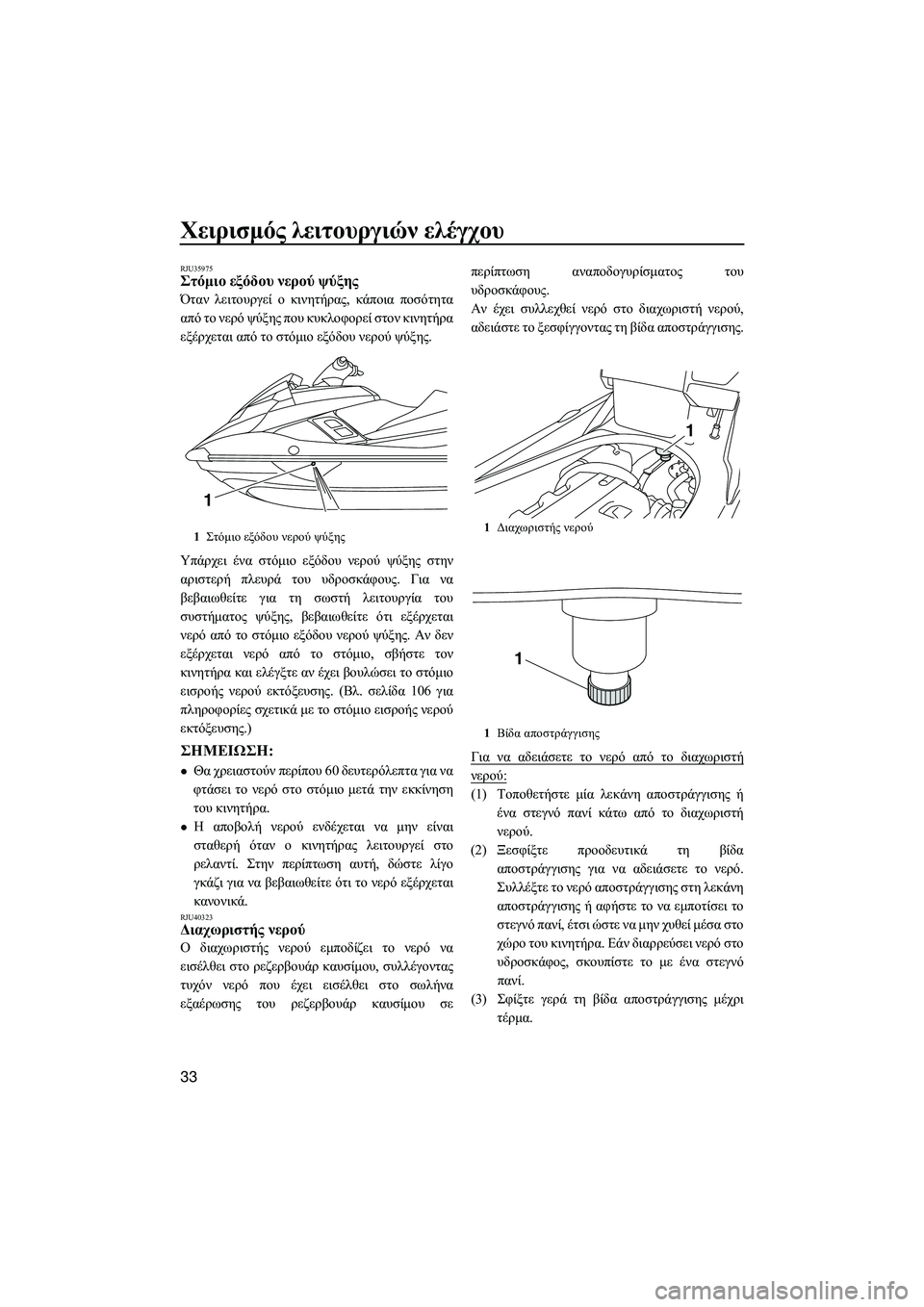

Χειρισμός λειτουργιών ελέγχου
33
RJU35975Στόμιο εξόδου νερού ψύξης
Όταν λειτουργεί ο κινητήρας , κάποια ποσότητα
από το νερό ψύξης που κυκλοφορεί στον κινητήρα
εξέρχεται από το στόμιο εξόδου νερού ψύξης .
Υπάρχει ένα στόμιο εξόδου νερού ψύξης στην
αριστερή πλευρά του υδροσκάφους . Για να
βεβαιωθείτε για τη σωστή λειτουργία του
συστήματος ψύξης , βεβαιωθείτε ότι εξέρχεται
νερό από το στόμιο εξόδου νερού ψύξης . Αν δεν
εξέρχεται νε
ρό από το στόμιο , σβήστε τον
κινητήρα και ελέγξτε αν έχει βουλώσει το στόμιο
εισροής νερού εκτόξευσης . (Βλ . σελίδα 106 για
πληροφορίες σχετικά με το στόμιο εισροής νερού
εκτόξευσης .)
ΣΗMΕΙΩΣΗ :
Θα χρειαστούν περίπου 60 δευτερόλεπτα για να
φτάσει το νερό στο στόμιο μετά την εκκίνηση
του κινητήρα .
Η αποβολή νερού ενδέχεται να μην είναι
σταθερή όταν ο κινητήρας λειτουργεί στο
ρελαντί . Στην περίπτωση αυτή , δώστε λίγο
γκάζι για να βεβαιωθείτε ότι το νερό εξέρχεται
κανονικά .
RJU40323Διαχωριστής νερού
Ο διαχωριστής νερού εμποδίζει το νερό να
εισέλθει στο ρεζερβουάρ καυσίμου , συλλέγοντας
τυχόν νερό που έχει εισέλθει στο σωλήνα
εξαέρωσης του ρεζερβουάρ καυσίμου σε περίπτωση
αναποδογυρίσματος του
υδροσκάφους .
Αν έχει συλλεχθεί νερό στο διαχωριστή νερού ,
αδειάστε το ξεσφίγγοντας τη βίδα αποστράγγισης .
Για να αδειάσετε το νερό από το διαχωριστή
νερού :
(1)Τοποθετήστε μία λεκάνη αποστράγγισης ή
ένα στεγνό πανί κάτω από το διαχωριστή
νερού .
(2) Ξεσφίξτε προοδευτικά τη βίδα
αποστράγγισης για να αδειάσετε το νερό .
Συλλέξτε το νερό αποστράγγισης στη λεκάνη
αποστράγγισης ή αφήστε το να εμποτίσει το
στεγνό πανί , έτσι ώστε να μην χυθεί μέσα στο
χώρο του κινητήρα . Εάν διαρρεύσει νερό στο
υδροσκάφος , σκουπίστε το με έν
α στεγνό
πανί .
(3) Σφίξτε γερά τη βίδα αποστράγγισης μέχρι
τέρμα .
1Στόμιο εξόδου νερού ψύξης
1
1 Διαχωριστής νερού
1 Βίδα αποστράγγισης
1
1
UF2T72R0.book Page 33 Monday, July 22, 2013 2:44 PM
