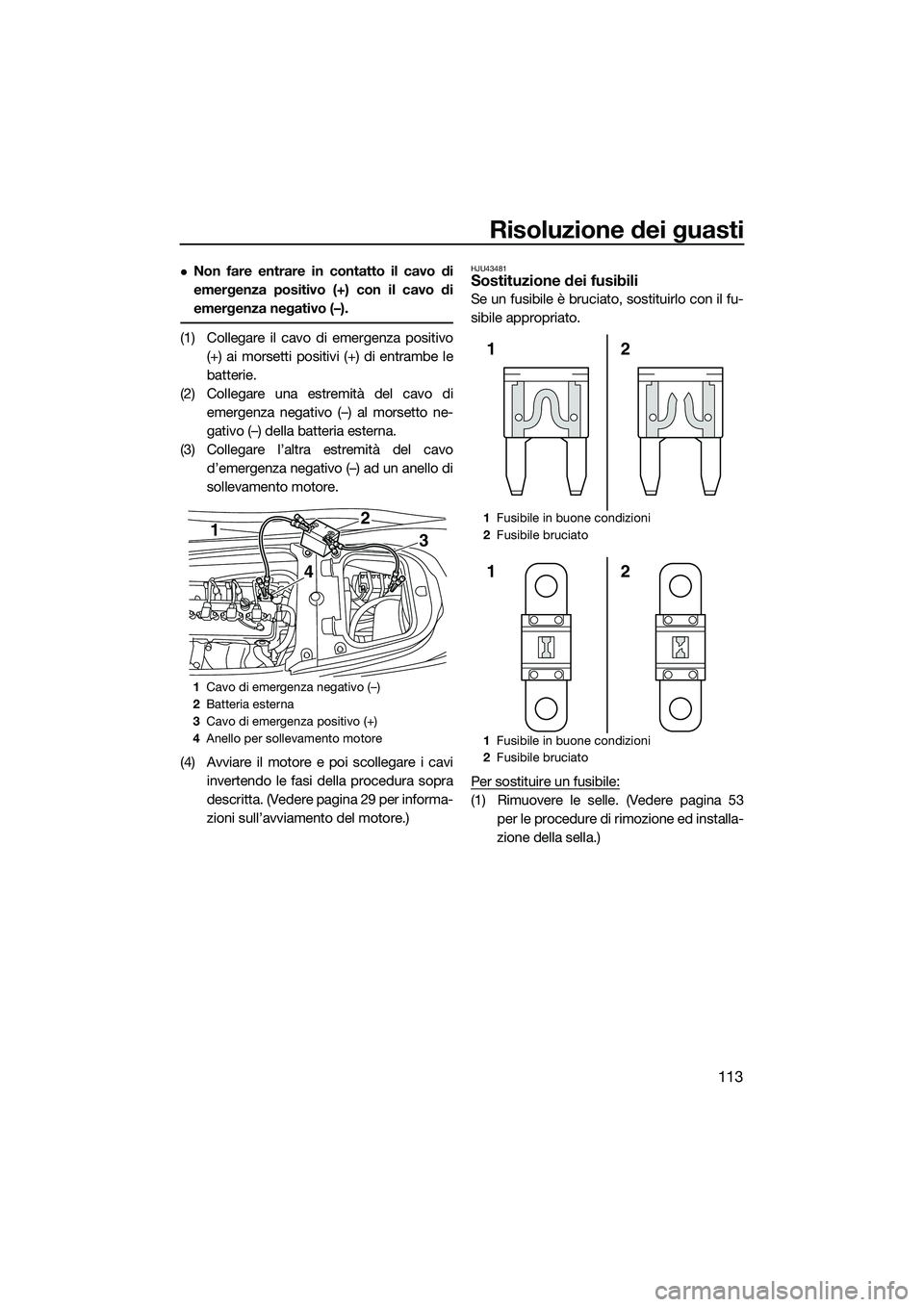

Risoluzione dei guasti
113
Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo(+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna.
(3) Collegare l’altra estremità del cavo d’emergenza negativo (–) ad un anello di
sollevamento motore.
(4) Avviare il motore e poi scollegare i cavi invertendo le fasi della procedura sopra
descritta. (Vedere pagina 29 per informa-
zioni sull’avviamento del motore.)
HJU43481Sostituzione dei fusibili
Se un fusibile è bruciato, sostituirlo con il fu-
sibile appropriato.
Per sostituire un fusibile:
(1) Rimuovere le selle. (Vedere pagina 53per le procedure di rimozione ed installa-
zione della sella.)
1Cavo di emergenza negativo (–)
2 Batteria esterna
3 Cavo di emergenza positivo (+)
4 Anello per sollevamento motore
1
4
3
21Fusibile in buone condizioni
2 Fusibile bruciato
1 Fusibile in buone condizioni
2 Fusibile bruciato
2
1
2
1
UF2T74H0.book Page 113 Thursday, June 26, 2014 9:47 AM

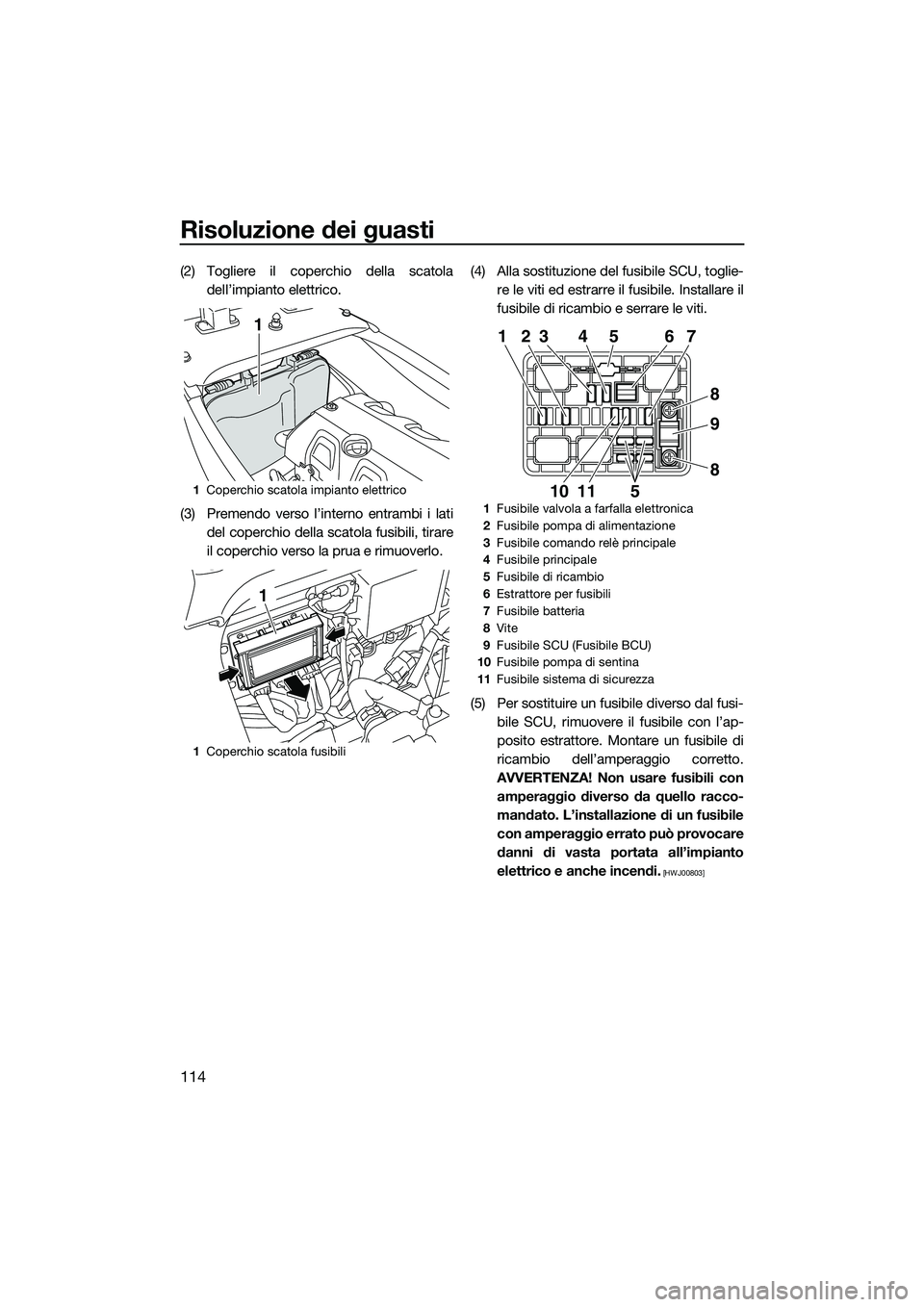

Risoluzione dei guasti
114
(2) Togliere il coperchio della scatoladell’impianto elettrico.
(3) Premendo verso l’interno entrambi i lati del coperchio della scatola fusibili, tirare
il coperchio verso la prua e rimuoverlo. (4) Alla sostituzione del fusibile SCU, toglie-
re le viti ed estrarre il fusibile. Installare il
fusibile di ricambio e serrare le viti.
(5) Per sostituire un fusibile diverso dal fusi- bile SCU, rimuovere il fusibile con l’ap-
posito estrattore. Montare un fusibile di
ricambio dell’amperaggio corretto.
AVVERTENZA! Non usare fusibili con amperaggio diverso da quello racco-
mandato. L’installazione di un fusibile
con amperaggio errato può provocare
danni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00803]
1 Coperchio scatola impianto elettrico
1 Coperchio scatola fusibili
1
1
1Fusibile valvola a farfalla elettronica
2 Fusibile pompa di alimentazione
3 Fusibile comando relè principale
4 Fusibile principale
5 Fusibile di ricambio
6 Estrattore per fusibili
7 Fusibile batteria
8 Vite
9 Fusibile SCU (Fusibile BCU)
10 Fusibile pompa di sentina
11 Fusibile sistema di sicurezza
1
5
23 4 5 6 7
8
9
8
1110
UF2T74H0.book Page 114 Thursday, June 26, 2014 9:47 AM

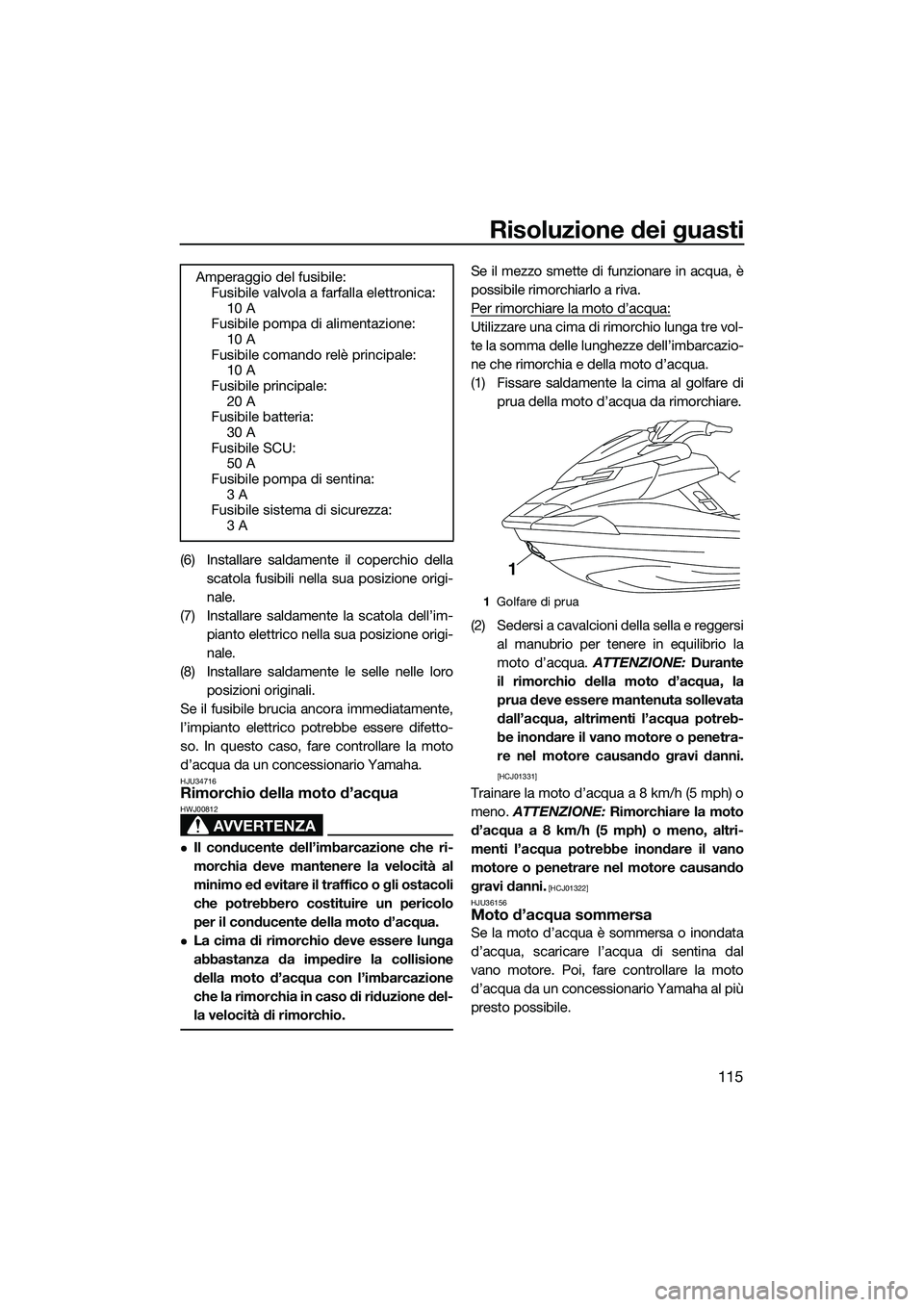

Risoluzione dei guasti
115
(6) Installare saldamente il coperchio dellascatola fusibili nella sua posizione origi-
nale.
(7) Installare saldamente la scatola dell’im- pianto elettrico nella sua posizione origi-
nale.
(8) Installare saldamente le selle nelle loro posizioni originali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico po trebbe essere difetto-
so. In questo caso, fare controllare la moto
d’acqua da un concessionario Yamaha.
HJU34716Rimorchio della moto d’acqua
AVVERTENZA
HWJ00812
Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre vol-
te la somma delle lung hezze dell’imbarcazio-
ne che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare di prua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi al manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante
il rimorchio della moto d’acqua, la
prua deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potreb-
be inondare il vano motore o penetra-
re nel motore causando gravi danni.
[HCJ01331]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01322]
HJU36156
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal
vano motore. Poi, fare controllare la moto
d’acqua da un concessionario Yamaha al più
presto possibile.
Amperaggio del fusibile:
Fusibile valvola a farfalla elettronica:
10 A
Fusibile pompa di alimentazione: 10 A
Fusibile comando relè principale: 10 A
Fusibile principale:
20 A
Fusibile batteria: 30 A
Fusibile SCU: 50 A
Fusibile pompa di sentina:
3 A
Fusibile sistema di sicurezza: 3 A
1Golfare di prua
1
UF2T74H0.book Page 115 Thursday, June 26, 2014 9:47 AM

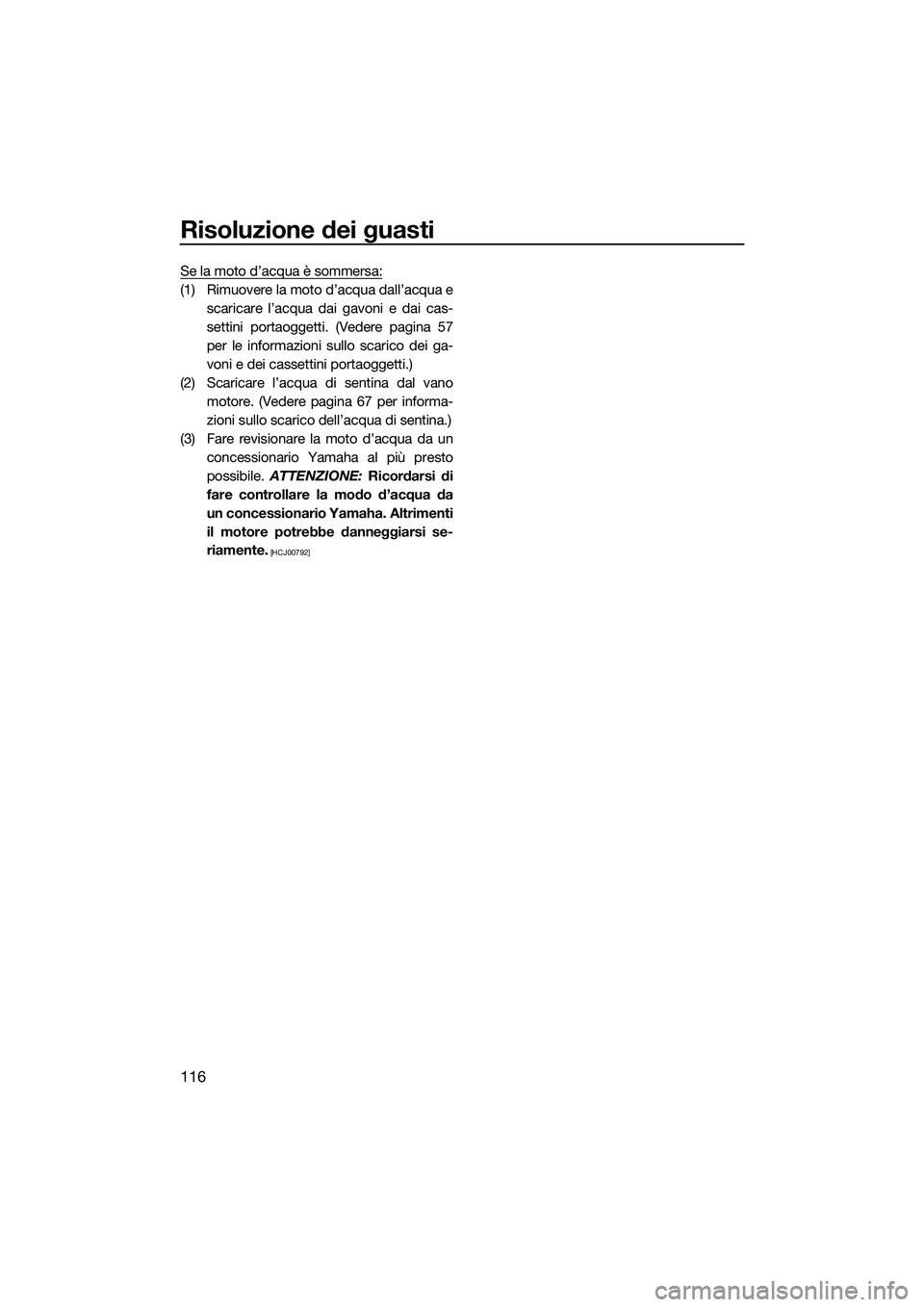

Risoluzione dei guasti
116
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua escaricare l’acqua dai gavoni e dai cas-
settini portaoggetti. (Vedere pagina 57
per le informazioni sullo scarico dei ga-
voni e dei cassettini portaoggetti.)
(2) Scaricare l’acqua di sentina dal vano motore. (Vedere pagina 67 per informa-
zioni sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da
un concessionario Yamaha. Altrimenti
il motore potrebbe danneggiarsi se-
riamente.
[HCJ00792]
UF2T74H0.book Page 116 Thursday, June 26, 2014 9:47 AM

117

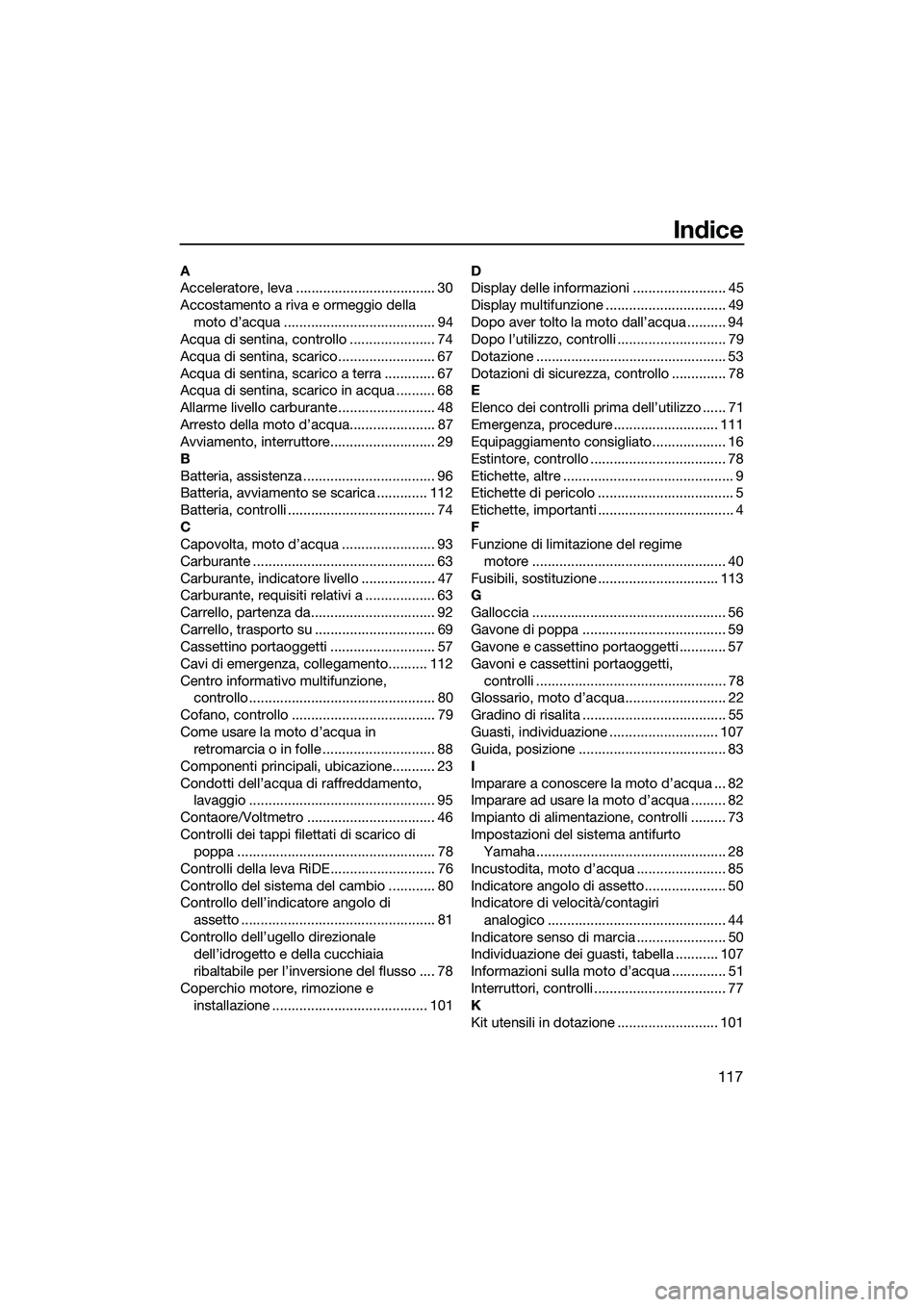

Indice
A
Acceleratore, leva .................................... 30
Accostamento a riva e ormeggio della moto d’acqua ....................................... 94
Acqua di sentina, controllo ...................... 74
Acqua di sentina, scarico ......................... 67
Acqua di sentina, scarico a terra ............. 67
Acqua di sentina, scarico in acqua .......... 68
Allarme livello carburante ......................... 48
Arresto della moto d’acqua...................... 87
Avviamento, interruttore........................... 29
B
Batteria, assistenza .................................. 96
Batteria, avviamento se scarica ............. 112
Batteria, controlli ...................................... 74
C
Capovolta, moto d’acqua ........................ 93
Carburante ............................................... 63
Carburante, indicatore livello ................... 47
Carburante, requisiti relativi a .................. 63
Carrello, partenza da................................ 92
Carrello, trasporto su ............................... 69
Cassettino portaogge tti ........................... 57
Cavi di emergenza, collegamento.......... 112
Centro informativo multifunzione, controllo ................................................ 80
Cofano, controllo ..................................... 79
Come usare la moto d’acqua in retromarcia o in folle ............................. 88
Componenti principali, ubicazione........... 23
Condotti dell’acqua di raffreddamento, lavaggio ................................................ 95
Contaore/Voltmetro ................................. 46
Controlli dei tappi filettati di scarico di poppa ................................................... 78
Controlli della leva RiDE........................... 76
Controllo del sistema del cambio ............ 80
Controllo dell’indicatore angolo di assetto .................................................. 81
Controllo dell’ugello direzionale dell’idrogetto e della cucchiaia
ribaltabile per l’inversione del flusso .... 78
Coperchio motore, rimozione e installazione ........................................ 101 D
Display delle informazioni ........................ 45
Display multifunzione ............................... 49
Dopo aver tolto la moto dall’acqua .......... 94
Dopo l’utilizzo, controlli ............................ 79
Dotazione ................................................. 53
Dotazioni di sicurezza, controllo .............. 78
E
Elenco dei controlli prima dell’utilizzo ...... 71
Emergenza, procedure ........................... 111
Equipaggiamento consigliato................... 16
Estintore, controllo ................................... 78
Etichette, altre ............................................ 9
Etichette di pericolo ................................... 5
Etichette, importanti ................................... 4
F
Funzione di limitazione del regime
motore .................................................. 40
Fusibili, sostituzione ............................... 113
G
Galloccia .................................................. 56
Gavone di poppa ..................................... 59
Gavone e cassettino portaoggetti ............ 57
Gavoni e cassettini portaoggetti, controlli ................................................. 78
Glossario, moto d’acqua.......................... 22
Gradino di risalita ..................................... 55
Guasti, individuazione ............................ 107
Guida, posizione ...................................... 83
I
Imparare a conoscere la moto d’acqua ... 82
Imparare ad usare la moto d’acqua ......... 82
Impianto di alimentazione, controlli ......... 73
Impostazioni del sistema antifurto Yamaha ................................................. 28
Incustodita, moto d’acqua ....................... 85
Indicatore angolo di assetto..................... 50
Indicatore di velocità/contagiri analogico .............................................. 44
Indicatore senso di marcia ....................... 50
Individuazione dei guasti, tabella ........... 107
Informazioni sulla moto d’acqua .............. 51
Interruttori, controlli .................................. 77
K
Kit utensili in dotazione .......................... 101
UF2T74H0.book Page 117 Thursday, June 26, 2014 9:47 AM

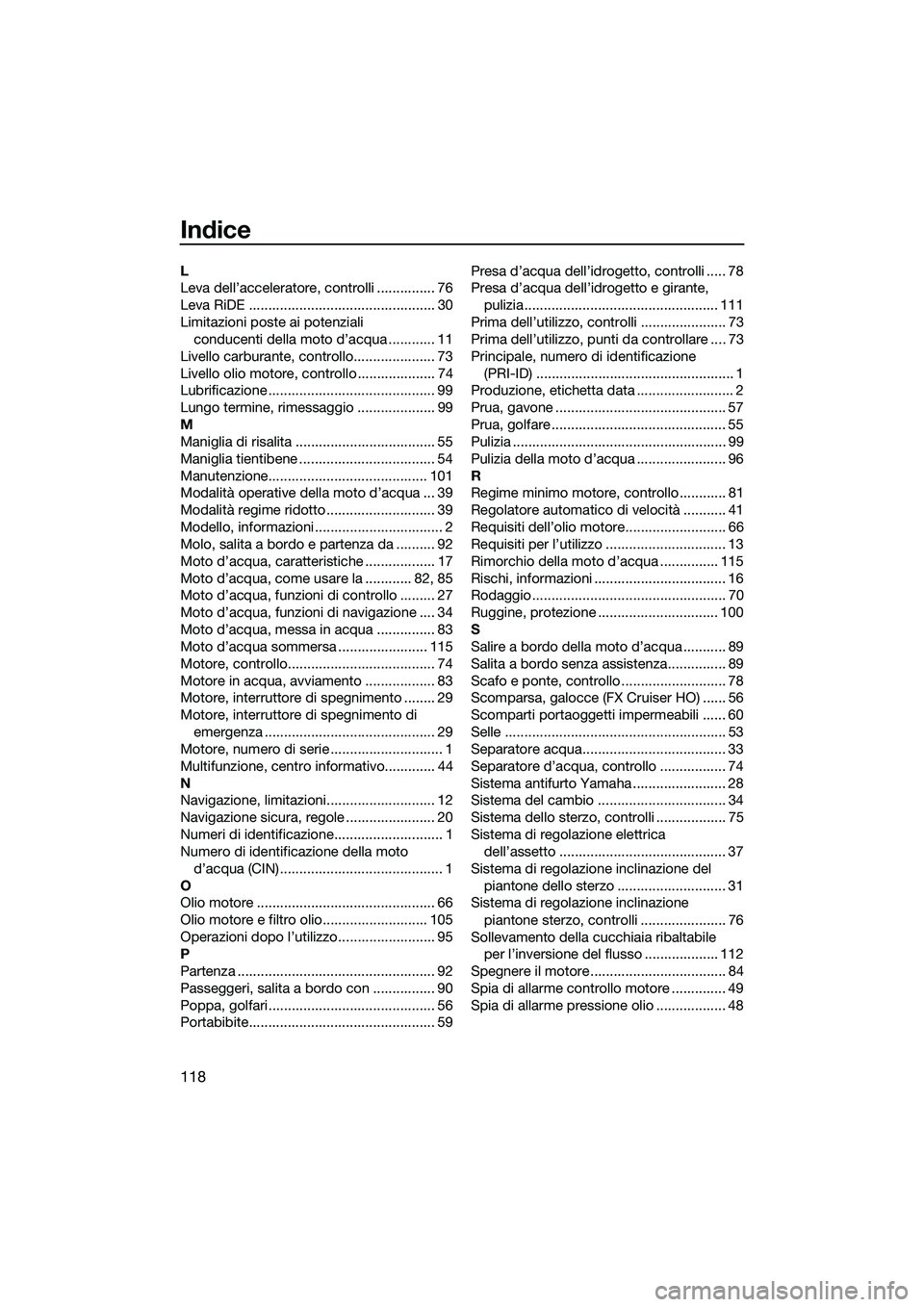

Indice
118
L
Leva dell’acceleratore, controlli ............... 76
Leva RiDE ................................................ 30
Limitazioni poste ai potenziali conducenti della moto d’acqua ............ 11
Livello carburante, controllo..................... 73
Livello olio motore, controllo .................... 74
Lubrificazione ........................................... 99
Lungo termine, rimessaggio .................... 99
M
Maniglia di risalita .................................... 55
Maniglia tientibene ................................... 54
Manutenzione......................................... 101
Modalità operative della moto d’acqua ... 39
Modalità regime ridotto ............................ 39
Modello, informazioni ................................. 2
Molo, salita a bordo e partenza da .......... 92
Moto d’acqua, caratteristiche .................. 17
Moto d’acqua, come usare la ............ 82, 85
Moto d’acqua, funzioni di controllo ......... 27
Moto d’acqua, funzioni di navigazione .... 34
Moto d’acqua, messa in acqua ............... 83
Moto d’acqua sommersa ....................... 115
Motore, controllo...................................... 74
Motore in acqua, avviamento .................. 83
Motore, interruttore di spegnimento ........ 29
Motore, interruttore di spegnimento di emergenza ............................................ 29
Motore, numero di serie ............................. 1
Multifunzione, centro informativo............. 44
N
Navigazione, limitazioni............................ 12
Navigazione sicura, regole ....................... 20
Numeri di identificazione............................ 1
Numero di identificazione della moto
d’acqua (CIN).......................................... 1
O
Olio motore .............................................. 66
Olio motore e filtro olio........................... 105
Operazioni dopo l’utilizzo......................... 95
P
Partenza ................................................... 92
Passeggeri, salita a bordo con ................ 90
Poppa, golfari........................................... 56
Portabibite................................................ 59 Presa d’acqua dell’idrogetto, controlli ..... 78
Presa d’acqua dell’idrogetto e girante,
pulizia.................................................. 111
Prima dell’utilizzo, controlli ...................... 73
Prima dell’utilizzo, punti da controllare .... 73
Principale, numero di identificazione (PRI-ID) ................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 57
Prua, golfare ............................................. 55
Pulizia ....................................................... 99
Pulizia della moto d’acqua ....................... 96
R
Regime minimo motore, controllo ............ 81
Regolatore automatico di velocità ........... 41
Requisiti dell’olio motore.......................... 66
Requisiti per l’utilizzo ............................... 13
Rimorchio della moto d’acqua ............... 115
Rischi, informazioni .................................. 16
Rodaggio .................................................. 70
Ruggine, protezione ............................... 100
S
Salire a bordo della moto d’acqua ........... 89
Salita a bordo senza assistenza............... 89
Scafo e ponte, controllo ........................... 78
Scomparsa, galocce (FX Cruiser HO) ...... 56
Scomparti portaoggetti impermeabili ...... 60
Selle ......................................................... 53
Separatore acqua..................................... 33
Separatore d’acqua, controllo ................. 74
Sistema antifurto Yamaha ........................ 28
Sistema del cambio ................................. 34
Sistema dello sterzo, controlli .................. 75
Sistema di regolazione elettrica dell’assetto ........................................... 37
Sistema di regolazione inclinazione del piantone dello sterzo ............................ 31
Sistema di regolazione inclinazione
piantone sterzo, controlli ...................... 76
Sollevamento della cucchiaia ribaltabile per l’inversione del flusso ................... 112
Spegnere il motore................................... 84
Spia di allarme controllo motore .............. 49
Spia di allarme pressione olio .................. 48
UF2T74H0.book Page 118 Thursday, June 26, 2014 9:47 AM

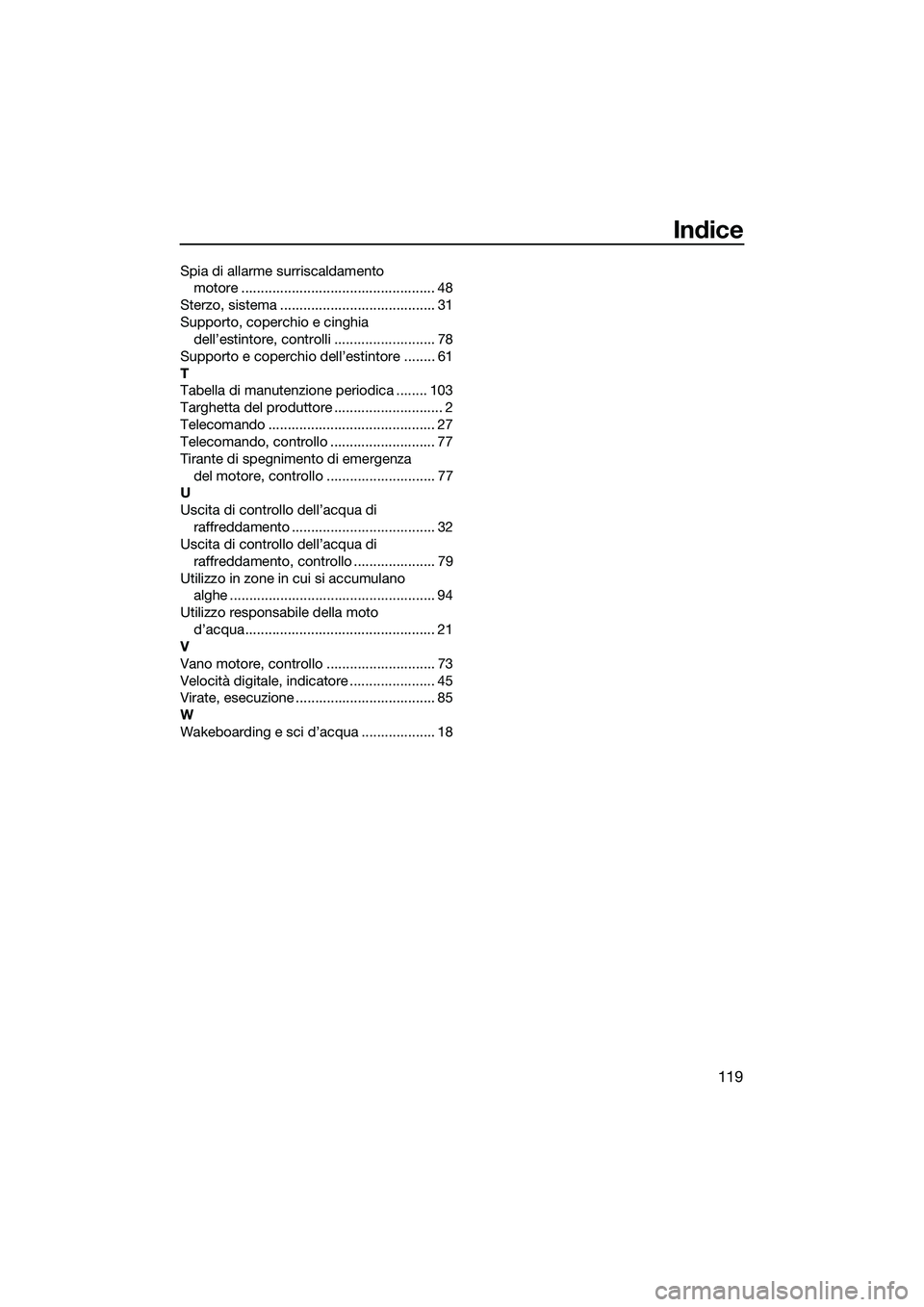

Indice
119
Spia di allarme surriscaldamento motore .................................................. 48
Sterzo, sistema ........................................ 31
Supporto, coperchio e cinghia dell’estintore, controlli .......................... 78
Supporto e coperchio dell’estintore ........ 61
T
Tabella di manutenzione periodica ........ 103
Targhetta del produttore ............................ 2
Telecomando ........................................... 27
Telecomando, controllo ........................... 77
Tirante di spegnimento di emergenza del motore, controllo ............................ 77
U
Uscita di controllo dell’acqua di
raffreddamento ..................................... 32
Uscita di controllo dell’acqua di
raffreddamento, controllo ..................... 79
Utilizzo in zone in cui si accumulano alghe ..................................................... 94
Utilizzo responsabile della moto d’acqua................................................. 21
V
Vano motore, controllo ............................ 73
Velocità digitale, indicatore ...................... 45
Virate, esecuzione .................................... 85
W
Wakeboarding e sci d’acqua ................... 18
UF2T74H0.book Page 119 Thursday, June 26, 2014 9:47 AM

Stampato negli U.S.A.
Luglio 2014–0.6 × 1 CR
UF2T74H0.book Page 1 Thursday, June 26, 2014 9:47 AM
