YAMAHA FX HO CRUISER 2015 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Επίλυση προβλημάτων
114
κινητήρα χρησιμοποιώντας μια μπαταρία
ενίσχυσης 12 Volt και καλώδια εξωτερικής
τροφοδοσίας.
RJU34664Σύνδεση των καλωδίων εξωτερικής
τροφοδοσίας της μπαταρίας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ01251
Για την αποτροπή έκρηξης της μπαταρίας και
σοβαρής ζημιάς στο ηλεκτρικό σύστημα:
Μην αναστρέφετε την πολικότητα των
καλωδίων εξωτερικής τροφοδοσίας κατά τη
σύνδεση στις μπαταρίες.
Μην συνδέετε το αρνητικό (–) καλώδιο
εξωτερικής τροφοδοσίας στον αρνητικό (–)
πόλο της μπαταρίας του υδροσκάφους.
Μην φέρνετε σε επαφή το θετικό (+) καλώδιο
εξωτερικής τροφοδοσίας με το αρνητικό (–)
καλώδιο εξωτερικής τροφοδοσίας.
(1)Συνδέστε το θετικό (+) καλώδιο εξωτερικής
τροφοδοσίας στους θετικούς (+) πόλους και
των δύο μπαταριών.
(2)Συνδέστε το ένα άκρο του αρνητικού (–)
καλωδίου εξωτερικής τροφοδοσίας στον
αρνητικό (–) πόλο της μπαταρίας ενίσχυσης.(3)Συνδέστε το άλλο άκρο του αρνητικού (–)
καλωδίου εξωτερικής τροφοδοσίας σε μια
βάση στήριξης κινητήρα.
(4)Βάλτε μπροστά τον κινητήρα και
αποσυνδέστε τα καλώδια εξωτερικής
τροφοδοσίας εκτελώντας τα παραπάνω
βήματα με την αντίστροφη σειρά. (Βλ.
σελίδα 30 για πληροφορίες σχετικά με την
εκκίνηση του κινητήρα.)
1Αρνητικό (–) καλώδιο εξωτερικής τροφοδοσίας
2Μπαταρία ενίσχυσης
3Θετικό (+) καλώδιο εξωτερικής τροφοδοσίας
μπαταρίας
4Βάση στήριξης κινητήρα
1
4
3
2
UF2T74R0.book Page 114 Wednesday, July 2, 2014 10:33 AM

Επίλυση προβλημάτων
115
RJU43481Αντικατάσταση των ασφαλειών
Αν καεί κάποια ασφάλεια, αντικαταστήστε την με
τη σωστή ασφάλεια.
Για να αντικαταστήσετε μια ασφάλεια:
(1)Βγάλτε τα καθίσματα. (Βλ. σελίδα 54 για
διαδικασίες σχετικά με την αφαίρεση και
τοποθέτηση των καθισμάτων.)(2)Αφαιρέστε το καπάκι από το κιβώτιο
ηλεκτρικών εξαρτημάτων.
(3)Πατώντας τις δύο πλευρές του καπακιού της
ασφαλειοθήκης προς τα μέσα, τραβήξτε το
καπάκι προς την πλώρη και αφαιρέστε το.
(4)Κατά την αντικατάσταση της ασφάλειας
SCU, αφαιρέστε τις βίδες και μετά αφαιρέστε
1Καλή ασφάλεια
2Καμένη ασφάλεια
1Καλή ασφάλεια
2Καμένη ασφάλεια
2 1
2 1
1Κάλυμμα κιβωτίου ηλεκτρικών εξαρτημάτων
1Καπ άκι ασφαλειοθήκης
1
1
UF2T74R0.book Page 115 Wednesday, July 2, 2014 10:33 AM

Επίλυση προβλημάτων
116
την ασφάλεια. Τοποθετήστε την εφεδρική
ασφάλεια και σφίξτε τις βίδες.
(5)Κατά την αντικατάσταση μιας ασφάλειας
εκτός της ασφάλειας SCU, αφαιρέστε την
ασφάλεια χρησιμοποιώντας τον εξολκέα
ασφάλειας. Τοποθετήστε μια εφεδρική
ασφάλεια με το κατάλληλο αμπεράζ.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην χρησιμοποιείτε
ασφάλειες διαφορετικού αμπεράζ από το
συνιστώμενο. Η αντικατάσταση με
ασφάλεια διαφορετικής ονομαστικής
τάσης μπορεί να προκαλέσει εκτεταμένη
ζημιά στο
ηλεκτρικό σύστημα και πιθανώς
πυρκαγιά.
[RWJ00803]
(6)Τοποθετήστε σταθερά το καπάκι της
ασφαλειοθήκης στην αρχική του θέση.
(7)Τοποθετήστε το καπάκι του κιβωτίου
ηλεκτρικών εξαρτημάτων σταθερά στην
αρχική του θέση.
(8)Τοποθετήστε σταθερά τα καθίσματα στις
αρχικές τους θέσεις.
Αν η ασφάλεια ξανακαεί αμέσως, ενδέχεται να
έχει βλάβη το ηλεκτρικό σύστημα. Στην
περίπτωση αυτή, απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για σέρβις του
υδροσκάφους.RJU34716Ρυμούλκηση του υδροσκάφους
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00812
Ο χειριστής του σκάφους ρυμούλκησης
πρέπει να διατηρεί την ελάχιστη ταχύτητα
και να αποφεύγει την κίνηση ή τυχόν εμπόδια
που μπορεί να αποτελούν κίνδυνο για αυτόν.
Το σχοινί ρυμούλκησης πρέπει να έχει
αρκετά μεγάλο μήκος, έτσι ώστε το
ρυμουλκούμενο υδροσκάφος να μην
συγκρουσθεί με το σκάφος ρυμούλκησης
κατά την επιβράδυνση.

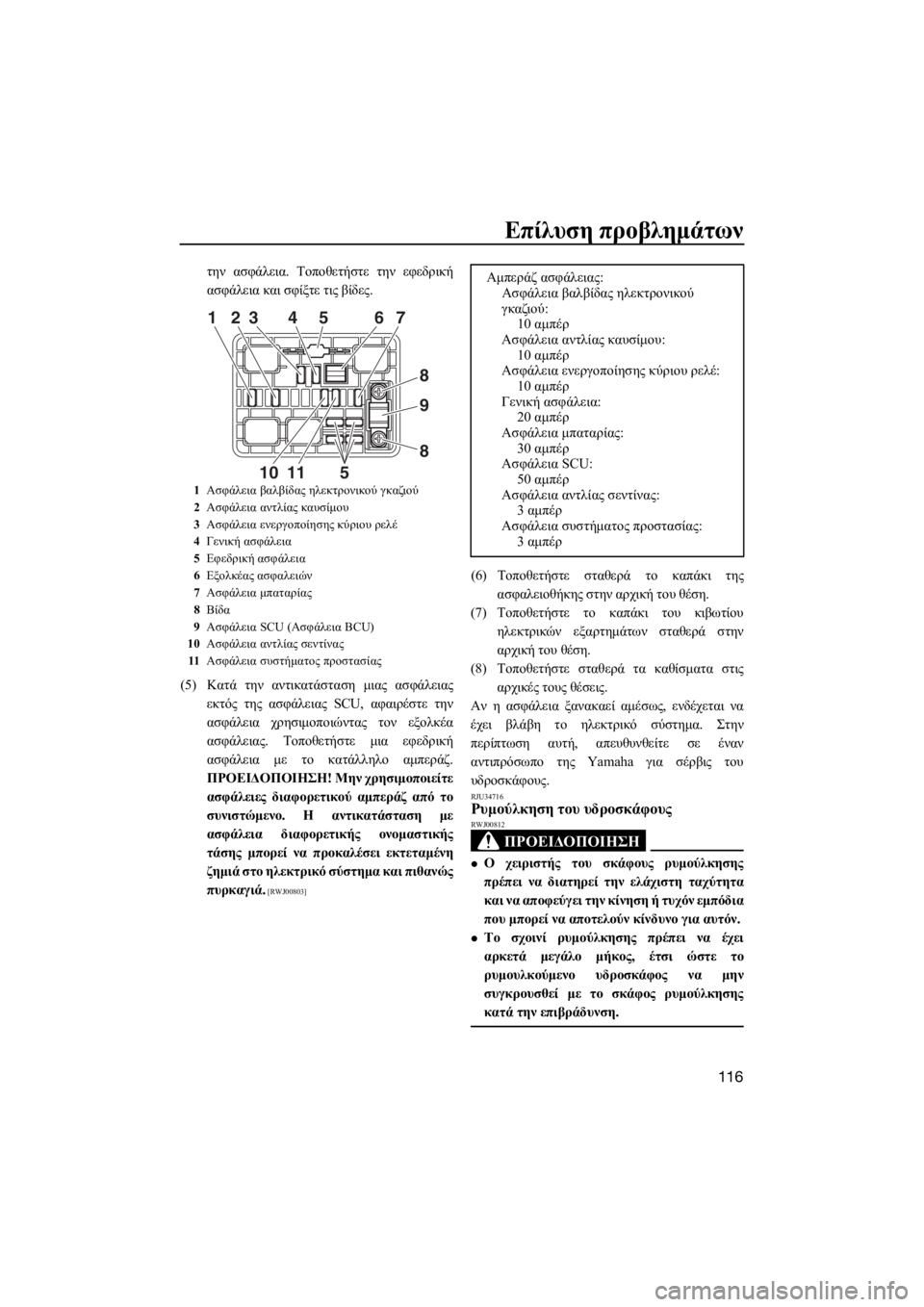

1Ασφάλεια βαλβίδας ηλεκτρονικού γκαζιού
2Ασφάλεια αντλίας καυσίμου
3Ασφάλεια ενεργοποίησης κύριου ρελέ
4Γενική ασφάλεια
5Εφεδρική ασφάλεια
6Εξολκέας ασφαλειών
7Ασφάλεια μπαταρίας
8Βίδα
9Ασφάλεια SCU (Ασφάλεια BCU)
10Ασφάλεια αντλίας σεντίνας
11Ασφάλεια συστήματος προστασίας
1
5 23 4 5 6 7
8
9
8
11 10

Επίλυση προβλημάτων
117
Εάν το υδροσκάφος σταματήσει να λειτουργεί
ενώ είναι στο νερό, μπορείτε να το ρυμουλκήσετε
στην ακτή.
Για να ρυμουλκήσετε το υδροσκάφος:
Χρησιμοποιείτε σχοινί ρυμούλκησης μήκους
τριπλάσιου του αθροίσματος του μήκους του
σκάφους ρυμούλκησης και του υδροσκάφους.
(1)Δέστε γερά το σχοινί ρυμούλκησης στο
δακτύλιο πρόσδεσης του ρυμουλκούμενου
υδροσκάφους.
(2)Καθίστε ιππαστί στο κάθισμα και πιάστε τις
χειρολαβές του τιμονιού για να ισορροπήσετε
το υδροσκάφος. ΠΡΟΣΟΧΗ: Η πλώρη
πρέπει να διατηρείται έξω από το νερό
κατά τη
διάρκεια της ρυμούλκησης,
διαφορετικά ενδέχεται να πλημμυρίσει ο
χώρος του κινητήρα με νερό ή να
προκληθεί ανάστροφη ροή νερού στον
κινητήρα και, επομένως, σοβαρή ζημιά
στον κινητήρα.
[RCJ01331]
Ρυμουλκήστε το υδροσκάφος με ταχύτητα 8 km/h
(5 mph) ή χαμηλότερη. ΠΡΟΣΟΧΗ: Να
ρυμουλκείτε το υδροσκάφος με ταχύτητα 8
km/h (5 mph) το ανώτατο, διαφορετικά
ενδέχεται να πλημμυρίσει ο χώρος του
κινητήρα με νερό ή να προκληθεί ανάστροφη
ροή νερού στον κινητήρα και, επομένως,
σοβαρή ζημιά στον κινητήρα.
[RCJ01322]RJU36156
Βύθιση του υδροσκάφους
Αν το υδροσκάφος βυθιστεί ή πλημμυρίσει με
νερό, αδειάστε τα σεντινόνερα από το χώρο του
κινητήρα. Στη συνέχεια, απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για σέρβις του
υδροσκάφους το συντομότερο δυνατό.
Αν το υδροσκάφος βυθιστεί:
(1)Βγάλτε το υδροσκάφος από το νερό και
αδειάστε το νερό από τις σκευοθήκες. (Βλ.
σελίδα 58 για πληροφορίες σχετικά με την
αποστράγγιση των σκευοθηκών.)
(2)Αδειάστε τα σεντινόνερα από το χώρο του
κινητήρα. (Βλ. σελίδα 68 για πληροφορίες
σχετικά με την αποστράγγιση των
σεντινόνερων.)
(3)Απευθυνθείτε σε έναν αντιπρόσωπο της
Yamaha για σέρβις του υδροσκάφους το
συντομότερο
δυνατό. ΠΡΟΣΟΧΗ:
Φροντίστε οπωσδήποτε να ελεγχθεί το
υδροσκάφος από αντιπρόσωπο της
Yamaha. Διαφορετικά, ενδέχεται να
προκληθεί σοβαρή βλάβη στον κινητήρα.
[RCJ00792]

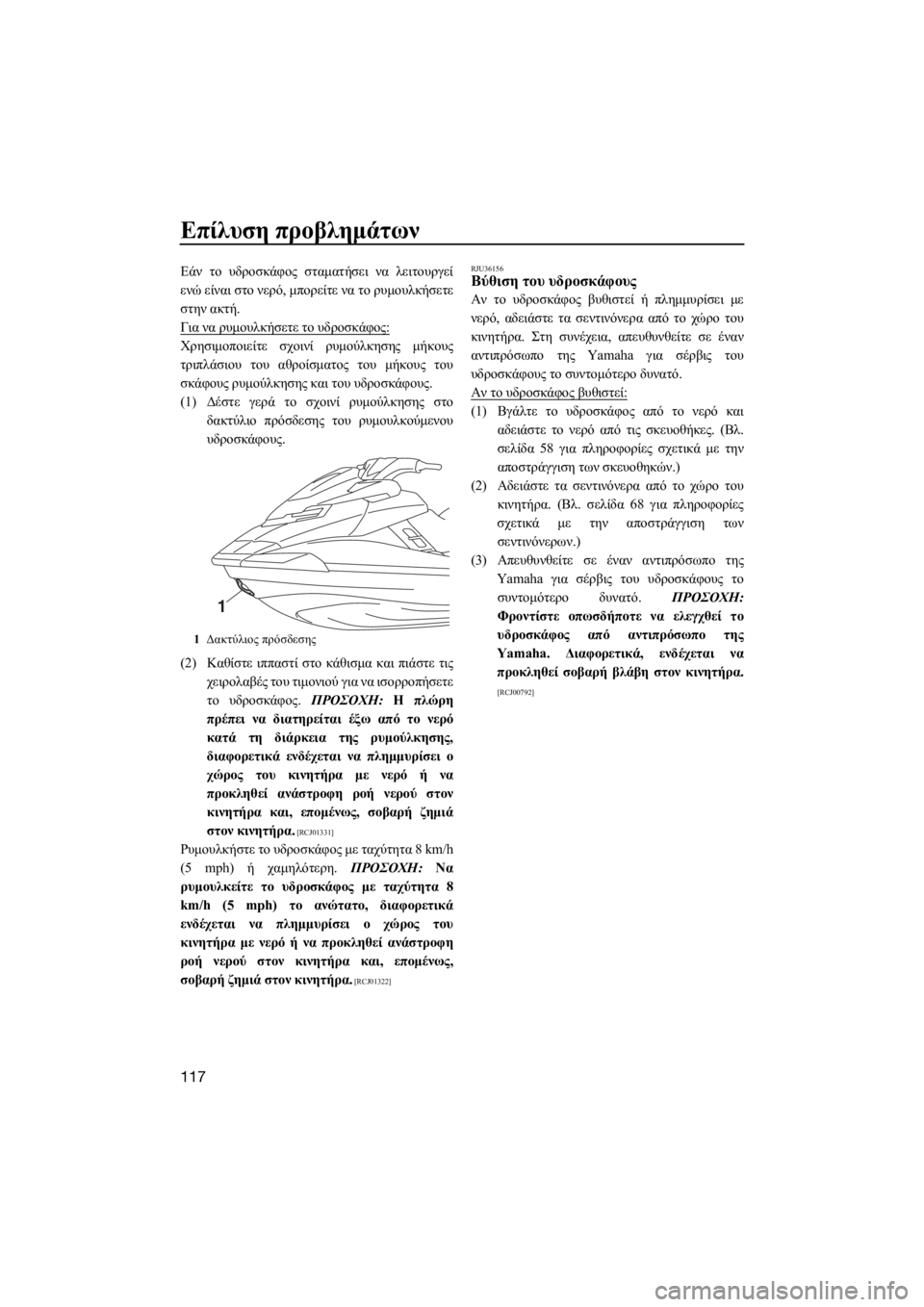

1Δακτύλιος πρόσδεσης
1
UF2T74R0.book Page 117 Wednesday, July 2, 2014 10:33 AM

118
Ευρετηριο
Α
Αναλογικό ταχύμετρο/στροφόμετρο............... 44
Ανατροπή υδροσκάφους................................. 94
Αντιμετώπιση προβλημάτων......................... 108
Ανυψούμενες δέστρες (FX Cruiser HO) ......... 57
Ανύψωση του τυμπάνου αναστροφής
(όπισθεν) .................................................... 113
Απαιτήσεις λειτουργίας................................... 14
Απαιτήσεις ως προς το καύσιμο...................... 64
Απαιτήσεις ως προς το λάδι του κινητήρα...... 67
Αποβίβαση από το υδροσκάφος...................... 85
Αριθμοί αναγνώρισης........................................ 1
Αριθμός αναγνώρισης σκάφους (CIN) ............. 1
Αριθμός κινητήρα (Α.Κ.) .................................. 1
Αριθμός σειράς κινητήρα.................................. 1
Ασφάλειες, αντικατάσταση........................... 115
Ασφαλής ναυσιπλοΐας, κανόνες...................... 21
Αφού
βγάλετε το υδροσκάφος από το νερό.... 95
Β
Βάση και κάλυμμα πυροσβεστήρα................. 62
Βάση, κάλυμμα και σφιγκτήρας
πυροσβεστήρα, έλεγχοι............................... 79
Βασικά εξαρτήματα, θέση............................... 24
Βύθιση του υδροσκάφους............................. 117
Γ
Γλωσσάριο, υδροσκάφος................................ 23
Γνωρίστε το υδροσκάφος σας......................... 83
Δ
Δακτύλιοι πρύμνης.......................................... 57
Δακτύλιος πρόσδεσης..................................... 56
Δείκτης στάθμης καυσίμου............................. 48
Δέστρα............................................................. 57
Διακόπτης ασφαλείας κινητήρα...................... 30
Διακόπτης εκκίνησης...................................... 30
Διακόπτης σταματήματος κινητήρα................ 30
Διασκεδάστε με το υδροσκάφος σας

υπεύθυνα...................................................... 22
Διαχωριστής νερού.......................................... 33
Ε
Εκκίνηση του κινητήρα στο νερό.................... 84
Εκμάθηση χειρισμού του υδροσκάφους......... 83
Έκπλυση των αγωγών νερού ψύξης................ 96
Έκτακτες επεμβάσεις.................................... 112
Έλεγχοι διακοπτών.......................................... 78
Έλεγχοι μετά την καθέλκυση.......................... 80Έλεγχοι μοχλού RiDE......................................77
Έλεγχοι μπαταρίας...........................................75
Έλεγχοι πριν από την καθέλκυση....................74
Έλεγχοι σκευοθηκών.......................................79
Έλεγχοι στομίου εισροής νερού εκτόξευσης...79
Έλεγχοι συστήματος πηδαλιουχίας..................76
Έλεγχοι συστήματος τροφοδοσίας
καυσίμου......................................................74
Έλεγχοι ταπών
αποστράγγισης πρύμνης.........79
Έλεγχοι τιμονιού ρυθμιζόμενου ως προς
την κλίση......................................................77
Έλεγχοι χειρόγκαζου........................................77
Έλεγχος ακροφυσίου πηδαλιουχίας και
τυμπάνου αναστροφής (όπισθεν) .................79
Έλεγχος για σεντινόνερα.................................75
Έλεγχος για σκουριά......................................101
Έλεγχος διαχωριστή νερού..............................75
Έλεγχος ενδεικτικού ζυγοστάθμισης...............81
Έλεγχος εξοπλισμού ασφάλειας......................79
Έλεγχος καπό...................................................80
Έλεγχος λέμβου και καταστρώματος..............79
Έλεγχος μονάδας κινητήρα..............................75
Έλεγχος πυροσβεστήρα...................................79
Έλεγχος στάθμης καυσίμου.............................74
Έλεγχος στάθμης λαδιού κινητήρα
..................75
Έλεγχος στομίων εξόδου νερού ψύξης............80
Έλεγχος στροφών ρελαντί κινητήρα................82
Έλεγχος συστήματος αλλαγής πορείας............81
Έλεγχος ταμπλό πολλαπλών λειτουργιών.......80
Έλεγχος τηλεχειριστηρίου...............................78
Έλεγχος χώρου κινητήρα.................................74
Ενδεικτικό ζυγοστάθμισης...............................51
Ένδειξη πορείας...............................................50
Εξοπλισμός......................................................54
Επιβίβαση και ξεκίνημα από αποβάθρα..........93
Επιβίβαση με συνεπιβάτη(-ες) .........................91
Επιβίβαση στο υδροσκάφος.............................90
Επιβίβαση χωρίς βοήθεια.................................90
Επικίνδυνες καταστάσεις, πληροφορίες..........17
Ετικέτες, άλλες...................................................9
Ετικέτες, προειδοποιητικές................................5
Ετικέτες,
σημαντικές..........................................4
Θ
Θαλάσσιο σκι...................................................19
Θέση καθίσματος.............................................84
UF2T74R0.book Page 118 Wednesday, July 2, 2014 10:33 AM

Ευρετηριο
119
Θήκη μικροαντικειμένων................................ 58
Κ
Καθαρισμός................................................... 100
Καθαρισμός του υδροσκάφους....................... 97
Καθέλκυση του υδροσκάφους......................... 84
Καθίσματα....................................................... 54
Κάλυμμα κινητήρα, αφαίρεση και
τοποθέτηση................................................ 102
Καλώδια εξωτερικής τροφοδοσίας
μπαταρίας, σύνδεση................................... 114
Κατασκευή, ετικέτα ημερομηνίας..................... 2
Καταστάσεις λειτουργίας του
υδροσκάφους............................................... 39
Καύσιμο........................................................... 64
Κιτ εργαλείων................................................ 102
Κορδόνι ασφαλείας του κινητήρα
(αναδέτης), έλεγχος..................................... 78
Λ
Λάδι κινητήρα................................................. 67
Λάδι κινητήρα και φίλτρο λαδιού................. 106
Λειτουργία σε περιοχές με φύκια.................... 95
Λειτουργία χαμηλών
στροφών........................ 39
Λειτουργίες ελέγχου του υδροσκάφους.......... 28
Λειτουργίες χειρισμού του υδροσκάφους....... 35
Λίπανση......................................................... 100
Λίστα ελέγχων πριν από τη λειτουργία........... 72
Μ
Μακροχρόνια αποθήκευση........................... 100
Μεταφορά με τρέιλερ...................................... 70
Μετρητής ωρών λειτουργίας/βολτόμετρο....... 47
Μοντέλο, πληροφορίες...................................... 2
Μοχλός RiDE .................................................. 31
Μπαταρία, φόρτιση με καλώδια από άλλη
μπαταρία.................................................... 113
Ξ
Ξεκίνημα......................................................... 93
Ξεκίνημα από τρέιλερ..................................... 93
Ο
Οθόνη πληροφοριών....................................... 45
Οθόνη πολλαπλών λειτουργιών...................... 50
Π
Περιορισμοί σχετικά με τη δυνατότητα

χειρισμού του υδροσκάφους........................ 11
Πίνακας αντιμετώπισης προβλημάτων......... 108
Πίνακας περιοδικής συντήρησης.................. 104Πινακίδα κατασκευαστή....................................2
Πλεύση, περιορισμοί........................................12
Πλεύση, υποβοήθηση......................................42
Πληροφορίες για το υδροσκάφος....................51
Ποτηροθήκες....................................................60
Προειδοποίηση ελέγχου κινητήρα...................50
Προειδοποίηση πίεσης λαδιού.........................48
Προειδοποίηση στάθμης καυσίμου..................48
Προειδοποίηση υπερθέρμανσης κινητήρα.......49
Προσάραξη και πρόσδεση του
υδροσκάφους................................................95
Ρ
Ρυθμίσεις Συστήματος Προστασίας
Yamaha.........................................................29
Ρυμούλκηση του υδροσκάφους.....................116
Σ
Σεντινόνερα, αποστράγγιση.............................68
Σεντινόνερα, αποστράγγιση στην ξηρά...........68
Σεντινόνερα, αποστράγγιση στο νερό..............69
Σημεία ελέγχου πριν από τη λειτουργία..........74
Σκαλοπάτι επανεπιβίβασης..............................56
Σκευοθήκες......................................................58
Σκευοθήκη πλώρης..........................................58
Σκευοθήκη πρύμνης.........................................60
Σταμάτημα του κινητήρα.................................85
Σταμάτημα του υδροσκάφους..........................88
Στόμιο εισροής νερού εκτόξευσης και
πτερωτή, καθαρισμός.................................112
Στόμιο εξόδου νερού ψύξης.............................33
Στροφή του υδροσκάφους................................86
Στρώσιμο κινητήρα..........................................71
Συνιστώμενος εξοπλισμός...............................17
Συντήρηση.....................................................102
Σύστημα αλλαγής πορείας...............................35
Σύστημα ηλεκτρικής ζυγοστάθμισης...............37
Σύστημα πηδαλιουχίας.....................................32
Σύστημα
Προστασίας της Yamaha ..................29
Τ
Ταμπλό πολλαπλών λειτουργιών.....................44
Τηλεχειριστήριο...............................................28
Τιμόνι ρυθμιζόμενο ως προς την κλίση...........32
Υ
Υδατοστεγείς σκευοθήκες...............................61
Υδροσκάφος, χαρακτηριστικά.........................18
UF2T74R0.book Page 119 Wednesday, July 2, 2014 10:33 AM

Ευρετηριο
120
Φ
Φροντίδα μετά τη λειτουργία.......................... 96
Φροντίδα μπαταρίας........................................ 97
Χ
Χειρισμός του υδροσκάφους..................... 83, 86
Χειρισμός του υδροσκάφους στη θέση
αναστροφής ή στην ουδέτερη θέση............. 89
Χειρόγκαζο...................................................... 31
Χειρολαβή....................................................... 55
Χειρολαβή επανεπιβίβασης............................. 56
Χωρίς απόνερα, λειτουργία............................. 40
Ψ
Ψηφιακό ταχύμετρο........................................ 46
UF2T74R0.book Page 120 Wednesday, July 2, 2014 10:33 AM

Εκτυπώθηκε στις Η.Π.A.
Ιούλιος 2014–0.6 × 1 CR
UF2T74R0.book Page 1 Wednesday, July 2, 2014 10:33 AM
