Manutenção
103

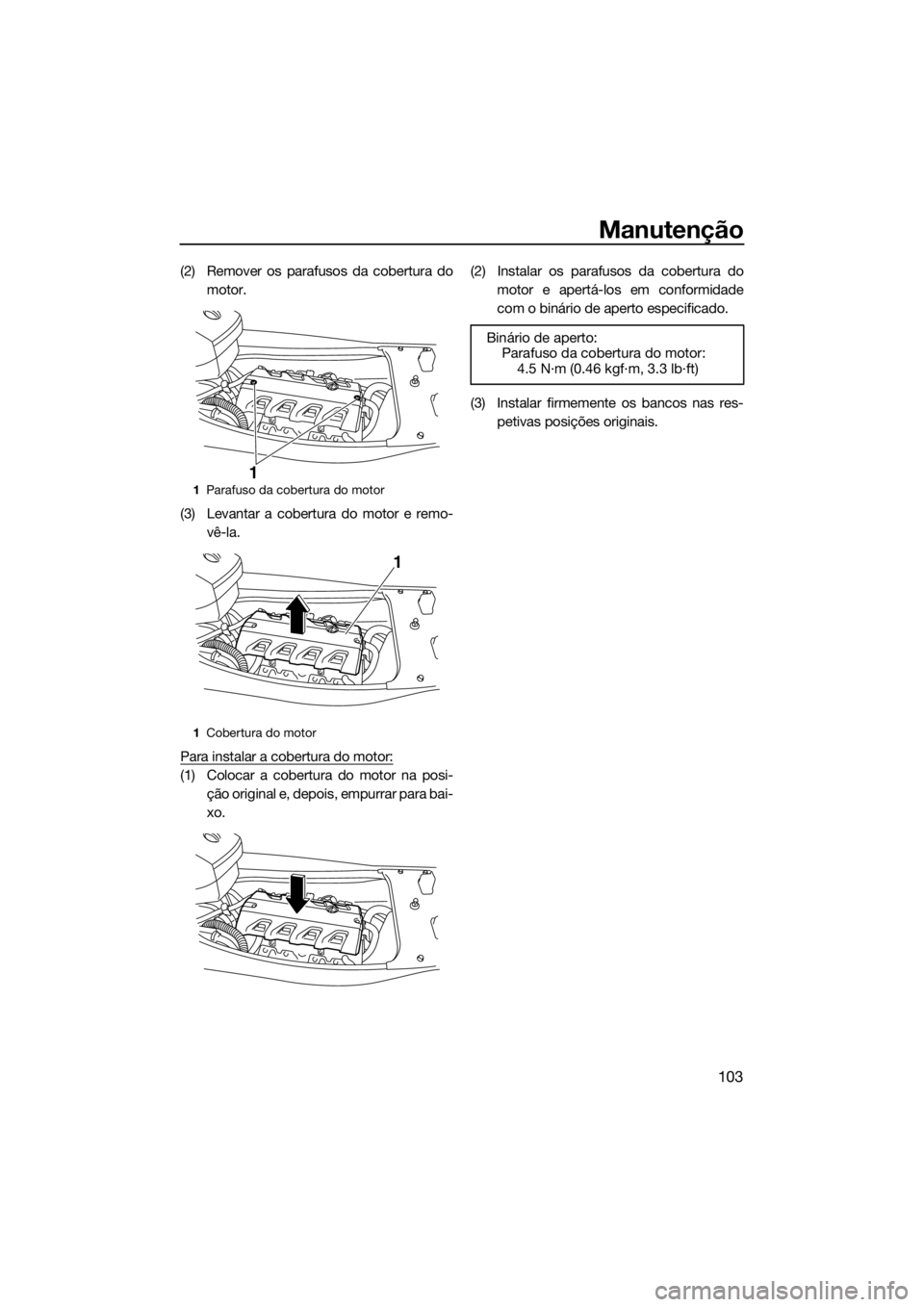

(2) Remover os parafusos da cobertura do
motor.
(3) Levantar a cobertura do motor e remo-
vê-la.
Para instalar a cobertura do motor:
(1) Colocar a cobertura do motor na posi-
ção original e, depois, empurrar para bai-
xo.(2) Instalar os parafusos da cobertura do
motor e apertá-los em conformidade
com o binário de aperto especificado.
(3) Instalar firmemente os bancos nas res-
petivas posições originais.
1Parafuso da cobertura do motor
1Cobertura do motor1
1
Binário de aperto:
Parafuso da cobertura do motor:
4.5 N·m (0.46 kgf·m, 3.3 lb·ft)
UF2T77P0.book Page 103 Friday, July 8, 2016 1:17 PM

Manutenção
104
PJU43101Tabela de manutenção periódica
A tabela de manutenção periódica apresenta orientações gerais para a manutenção periódi-
ca. Solicitar a um Concessionário Yamaha a realização das verificações da tabela que se se-
gue. Contudo, pode ser necessário realizar a manutenção com mais frequência, dependendo
das condições de operação. Em caso de dúvidas, contactar um Concessionário Yamaha.
A marca “√” indica itens que devem ser verificados e assistidos por um Concessionário
Yamaha.
Item OperaçãoInicial Subsequentemente, a cada
Pági-
na
10 horas50 horas
ou 12
meses
*1100 ho-
ras ou
12 me-
ses *1200 ho-
ras ou
24 me-
ses *1
Tubagem de com-
bustívelVerificar tubos de com-
bustível e braçadeiras√—
Tampão do reserva-
tório de combustí-
vel/Purgador de
águaVerificar se os anéis de
vedação em O apresen-
tam fissuras e deforma-
ção√—
Reservatório de
combustívelVerificar a instalação e as
correias√—
Coador da entrada
de águaVerificar se há obstruções
e danos√—
Tubos flexíveis da
água de refrigera-
çãoVerificar se há danos e fu-
gas e também as braça-
deiras√—
Motor, óleo doSubstituir√√106
Filtro de óleoSubstituir√106
Caixa intermédiaLubrificar√—
Velas de igniçãoVerificar√√—
BateriaVerificar o nível de carga,
os terminais, a bandas e o
tubo de respiro√—
Fios da bateriaVerificar os terminais√—
Coluna da direçãoVerificar a operação e se
apresenta folgas√√—
Cabo do sistema de
governoVerificar o exterior e as li-
gações e lubrificar√—
Barra de caimento
elétricoVerificar o exterior e as li-
gações e lubrificar√—
Haste do seletor do
sentido de marcha
e deflector de mar-
cha à réVerificar o exterior e as li-
gações e lubrificar√—
Elemento do filtro
de arVerificar se há danos e su-
jidade√—
UF2T77P0.book Page 104 Friday, July 8, 2016 1:17 PM

Manutenção
105
*1: A situação que ocorrer primeiro.
*2: Verificar a cada 200 horas.
Executar as verificações pré-operação e as verificações pós-operação antes da realização da
manutenção periódica.
Tubos de admissão
de arVerificar se há danos e as
braçadeiras√—
Corpo do acelera-
dorLubrificar os aceleradores√—
Sistema de escapeVerificar se há fugas de
escape, os tubos e as
braçadeiras√—
Tubo de respiroVerificar o tubo de respiro
e as braçadeiras√—
Tu r b i n aVerificar se há dobras, da-
nos e material estranho√—
Tubeira do jatoVerificar o movimento e
lubrificar√—
Porão com jato de
vácuoVerificar se há obstruções
e danos nos tubos, as
braçadeiras e limpar o co-
ador do porão√—
Bomba elétrica do
porãoVerificar a operação, se há
danos nos tubos, as bra-
çadeiras e limpar o coa-
dor da bomba de porão√—
Popa, bujões de
drenagem daVerificar os anéis de veda-
ção em O√—
ÂnodoVerificar se há corrosão e
limpar√ *2 —
Folga da válvulaVerificar e ajustar√ *2 —
União elásticaVerificar se apresenta fis-
suras, entalhes, desaperto
e ruído√—
Apoio do motorVerificar se há danos e
descasque√— Item OperaçãoInicial Subsequentemente, a cada
Pági-
na
10 horas50 horas
ou 12
meses
*1100 ho-
ras ou
12 me-
ses *1200 ho-
ras ou
24 me-
ses *1
UF2T77P0.book Page 105 Friday, July 8, 2016 1:17 PM

Manutenção
106
PJU36943Óleo do motor e filtro de óleo
AVISO
PWJ00341
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ00992
Não colocar o motor em funcionamento
com demasiado óleo ou sem óleo sufi-
ciente, pois tal poderá danificá-lo.
Recomenda-se que a mudança do óleo e do
filtro de óleo do motor seja efetuada por um
Concessionário Yamaha. Contudo, se o pro-
prietário optar por executar ele mesmo a mu-
dança de óleo e do filtro, deve consultar um
Concessionário Yamaha.
UF2T77P0.book Page 106 Friday, July 8, 2016 1:17 PM

Especificações
107
PJU34543
Especificações
Capacidade do veículo:
Número máximo de pessoas a bordo:
3 pessoa
Capacidade de carga máxima:
240 kg (530 lb)
Dimensões e peso:
Comprimento:
3560 mm (140.2 in)
Largura:
1230 mm (48.4 in)
Altura:
1230 mm (48.4 in)
Peso em seco:
376 kg (829 lb) (FX HO)
377 kg (831 lb) (FX Cruiser HO)
Desempenho:
Potência máxima (de acordo com ISO
8665/SAE J1228):
132.4 kW a 7600 r/min
Consumo máximo de combustível:
48.5 L/h (12.8 US gal/h, 10.7 Imp.gal/h)
Autonomia à velocidade de cruzeiro em
aceleração máxima:
1.44 hora
Velocidade mínima de governo:
1300 ±100 r/min
Motor:
Tipo de motor:
4 tempos, com refrigeração por circulação
de líquido, DOHC
Número de cilindros:
4
Cilindrada:
1812 cm3
Diâmetro e curso:
86.0 × 78.0 mm (3.39 × 3.07 in)
Taxa de compressão:
11.0 : 1
Folga da válvula-admissão (a frio):
0.14–0.23 mm (0.0055–0.0091 in)
Folga da válvula-escape (a frio):
0.28–0.37 mm (0.0110–0.0146 in)
Sistema de lubrificação:
Cárter de óleo
Sistema de refrigeração:
ÁguaSistema de arranque:
Eléctrica
Sistema de ignição:
T.C.I.
Vela de ignição (NGK):
LFR6A
Folga da vela:
0.8–0.9 mm (0.031–0.035 in)
Capacidade da bateria:
12 V, 19 Ah
Sistema de carregamento da bateria:
Magneto do volante
Unidade de transmissão:
Sistema de propulsão:
Bomba de jacto
Tipo de bomba de jacto:
Fluxo axial, monofásico
Sentido de rotação da turbina:
Sentido contrário ao dos ponteiros do relógio
Ângulo da tubeira do jacto:
24+24 °
Ângulo de caimento da tubeira do jacto:
-6, -3, 0, 3, 6 °
Combustível e óleo:
Combustível recomendado:
Gasolina sem chumbo
Índice de Octanas mínimo (PON):
86
Índice de Octanas mínimo (RON):
90
Óleo de motor recomendado:
Y A M A L U BE 4 W o u ó l e o d e m o t o r a 4 t e m p o s
Óleo lubrificante para motores tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Óleo lubrificante para motores tipo API:
API SG, SH, SJ, SL
Capacidade total do reservatório de
combustível:
70 L (18.5 US gal, 15.4 Imp.gal)
Quantidade de óleo do motor com substituição
do filtro de óleo:
3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantidade de óleo do motor sem substituição
do filtro de óleo:
3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantidade total de óleo do motor:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF2T77P0.book Page 107 Friday, July 8, 2016 1:17 PM

Recuperação de anomalias
108
PJU34562
Diagnóstico de anomalias
Caso ocorram anomalias no veículo aquático, utilizar a tabela de diagnóstico de anomalias
para verificar a causa possível.
Se não for possível localizar a causa, contactar um Concessionário Yamaha.
PJU43513Tabela de diagnóstico de anomalias
Confirmar a causa possível e a solução e, de seguida, consultar a página aplicável.
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
O motor não arran-
ca (o motor de ar-
ranque não
funciona)Sistema de
Segurança
Ya m a h aModo de bloqueio
selecionadoSelecionar modo de
desbloqueio 28
Interruptor de
paragem de
emergênciaA chave de seguran-
ça não se encontra
no local adequadoColocar a chave de
segurança 29
Fusível Queimado Substituir o fusível e
verificar a cablagem114
Bateria Descarregada Recarregar 97
Ligações dos termi-
nais desapertadasApertar, conforme
necessário97
Terminais corroídos Limpar ou substituir 97
Motor de ar-
ranqueCom problemas O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
UF2T77P0.book Page 108 Friday, July 8, 2016 1:17 PM

Recuperação de anomalias
109
O motor não arran-
ca (o motor de ar-
ranque funciona)Comando do
aceleradorComprimido Libertar 29
Com problemas O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Comando
RiDEComprimido Libertar 29
Com problemas O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Combustível Reservatório de com-
bustível vazioAtestar logo que pos-
sível64
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Reservatório
de combustí-
velCom água ou sujida-
deO veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Vela de igni-
çãoSuja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Sistema de
injeção de
combustívelBomba de alimenta-
ção com problemasO veículo deve ser
assistido por um
Concessionário
Ya m a h a— ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2T77P0.book Page 109 Friday, July 8, 2016 1:17 PM

Recuperação de anomalias
110
Funcionamento ir-
regular do motor ou
o motor para ines-
peradamenteCombustível Reservatório de com-
bustível vazioAtestar logo que pos-
sível64
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Reservatório
de combustí-
velCom água ou sujida-
deO veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Vela de igni-
çãoSuja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Classe térmica ina-
dequadaO veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Folga incorreta O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Cablagem
elétricaLigação desapertada O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Sistema de
injeção de
combustívelInjetores com proble-
mas ou obstruídosO veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Luz avisadora ou in-
dicador pisca ou
acende-seAviso de ní-
vel de com-
bustível
baixoReservatório de com-
bustível vazioAtestar logo que pos-
sível
64
Aviso da
pressão do
óleoA pressão do óleo di-
minuiuO veículo deve ser
assistido por um
Concessionário
Ya m a h a49
Aviso de so-
breaqueci-
mento do
motorTomada do jato entu-
pidaLimpar
112
Aviso de veri-
ficação do
motorSensores com pro-
blemasO veículo deve ser
assistido por um
Concessionário
Ya m a h a50 ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2T77P0.book Page 110 Friday, July 8, 2016 1:17 PM

Recuperação de anomalias
111
O veículo está lento
ou perde potênciaModo de fun-
cionamento
do veículo
aquáticoModo de baixas rota-
ções ativadoDesativar modo de
baixas rotações
39
Cavitação Tomada do jato entu-
pidaLimpar
112
Turbina danificada ou
desgastadaO veículo deve ser
assistido por um
Concessionário
Ya m a h a112
Aviso de so-
breaqueci-
mento do
motorComando de redu-
ção da velocidade do
motor ativadoLimpar tomada do
jato e deixar arrefe-
cer o motor49
Aviso da
pressão do
óleoComando de redu-
ção da velocidade do
motor ativadoAdicionar óleo
49
Vela de igni-
çãoSuja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Classe térmica ina-
dequadaO veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Folga incorreta O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Cablagem
elétricaLigação desapertada O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Combustível Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Filtro de ar Entupido O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Acumulação de óleo O veículo deve ser
assistido por um
Concessionário
Ya m a h a—
Comando do
aceleradorCom problemas O veículo deve ser
assistido por um
Concessionário
Ya m a h a— ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2T77P0.book Page 111 Friday, July 8, 2016 1:17 PM

Recuperação de anomalias
112
PJU34625
Procedimentos de emergênciaPJU34635Limpeza da tomada do jato e da
turbina
AVISO
PWJ00783
Antes de remover as algas e detritos da
tomada do jato ou da turbina, desligar o
motor e remover a chave de segurança do
interruptor de paragem de emergência. O
contacto com as peças rotativas da bom-
ba de jato pode provocar lesões corporais
graves ou mesmo a morte.
A retenção de algas ou detritos na tomada do
jato ou na turbina pode provocar a ocorrên-
cia de cavitação com a consequente redução
do impulso do jato, mesmo com aumento da
velocidade do motor. Se esta situação conti-
nuar durante algum tempo, o motor aquece
excessivamente e pode mesmo gripar.
ADVERTÊNCIA: Se algas ou detritos fica-
rem retidos na tomada do jato, não operar
o veículo aquático acima da velocidade
mínima de governo até que sejam retira-
dos.
[PCJ00654]
Se houver alguns indícios de entupimento da
tomada do jato ou da turbina com algas ou
detritos, voltar para terra e verificar a tomadae a turbina. Parar sempre o motor antes de
varar o veículo aquático em terra.

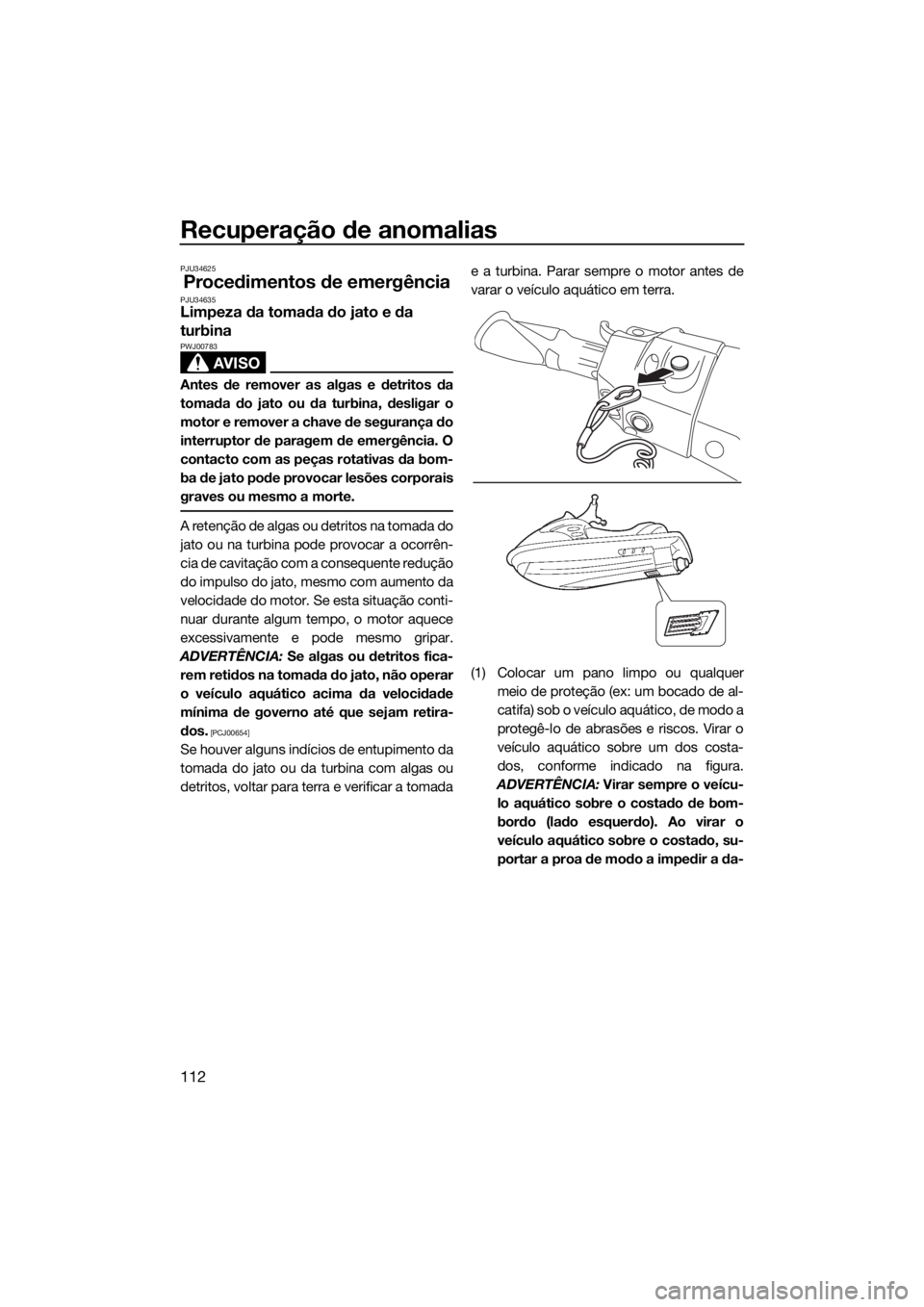

(1) Colocar um pano limpo ou qualquer
meio de proteção (ex: um bocado de al-
catifa) sob o veículo aquático, de modo a
protegê-lo de abrasões e riscos. Virar o
veículo aquático sobre um dos costa-
dos, conforme indicado na figura.
ADVERTÊNCIA: Virar sempre o veícu-
lo aquático sobre o costado de bom-
bordo (lado esquerdo). Ao virar o
veículo aquático sobre o costado, su-
portar a proa de modo a impedir a da-
UF2T77P0.book Page 112 Friday, July 8, 2016 1:17 PM
