Utilizzo della strumentazione
43
HJU42241
Centro informativo
multifunzione
Il centro informativo multifunzione visualizza
varie informazioni della moto d’acqua.
Operazione iniziale del centro informativo
multifunzione
All’attivazione del centro informativo multi-
funzione, le lancette dell’indicatore di veloci-
tà/contagiri analogico effettuano una rapidaescursione, mentre tutti i segmenti del di-
splay e tutte le spie si accendono. Dopo 2 se-
condi, la spia di allarme “WARNING” e gli
indicatori del display informazioni si spengo-
no, e il centro informativo inizia ad operare
normalmente.
NOTA:
La spia “UNLOCK” si spegnerà all’avviamen-
to del motore.
Stato di standby del centro informativo
multifunzione
Il centro informativo multifunzione si spegne-
rà ed entrerà in stato di standby se non riceve
alcun segnale operativo entro 25 secondi
dall’arresto del motore. Quando il motore vie-
ne riavviato, il display tornerà nello stato pre-
cedente allo spegnimento e il centro
informativo inizierà ad operare normalmente.
HJU42331Indicatore di velocità/contagiri
analogico
L’indicatore di velocità/contagiri analogico ha
entrambe le funzioni di indicatore di velocità
e di contagiri. Commutando lo strumento è
possibile utilizzarne sia la funzione di indica-
tore di velocità sia la funzione di contagiri.
NOTA:
Il contagiri analogico viene selezionato come
impostazione predefinita effettuata presso la
fabbrica Yamaha.

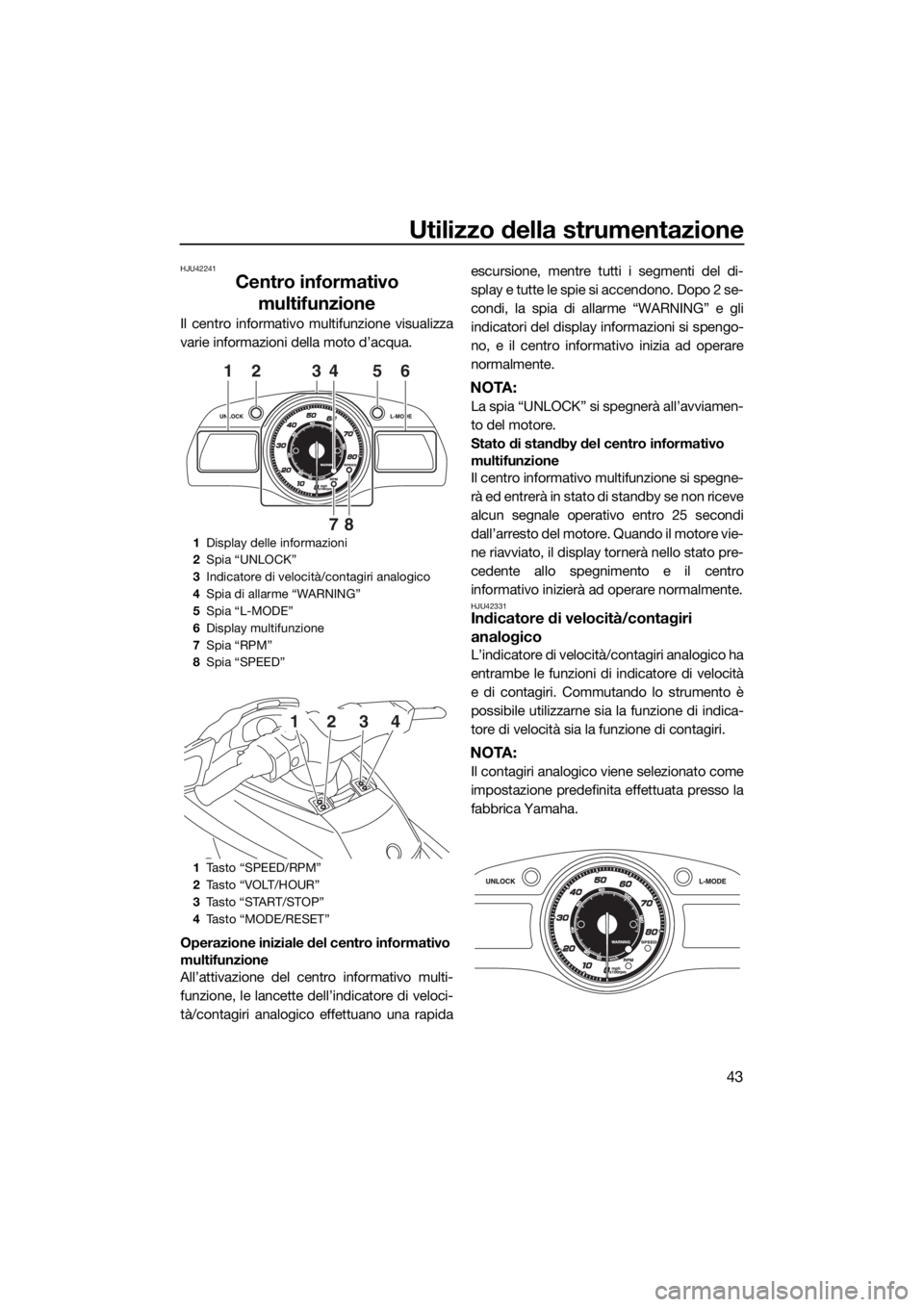

1Display delle informazioni
2Spia “UNLOCK”
3Indicatore di velocità/contagiri analogico
4Spia di allarme “WARNING”
5Spia “L-MODE”
6Display multifunzione
7Spia “RPM”
8Spia “SPEED”
1Tasto “SPEED/RPM”
2Tasto “VOLT/HOUR”
3Tasto “START/STOP”
4Ta s t o “ M O D E / R E S E T ”
6134
87
25
1234
UF2T78H0.book Page 43 Wednesday, July 12, 2017 1:21 PM

Utilizzo della strumentazione
44
Contagiri analogico
Il contagiri analogico mostra il regime di rota-
zione del motore.
Le cifre esterne grandi dello strumento indi-
cano il regime di rotazione del motore × 100
rpm (giri/min.).
La spia “RPM” si accende quando è selezio-
nato il contagiri analogico.
Per passare dal contagiri all’indicatore di ve-
locità:
Premere il tasto “SPEED/RPM” per almeno 1
secondo dopo aver attivato il centro informa-
tivo multifunzione. Quando lo strumento pas-
sa alla funzione di contagiri analogico, la spia
“RPM” si accende.
Indicatore di velocità analogico
L’indicatore di velocità analogico mostra la
velocità della moto sull’acqua.
Le cifre interne piccole dello strumento indi-
cano la velocità in chilometri all’ora “km/h” e
le cifre esterne grandi dello strumento indica-
no la velocità della moto d’acqua in miglia
all’ora “mph”.
La spia “SPEED” si accende quando è sele-
zionato l’indicatore di velocità analogico.
Per passare dall’indicatore di velocità al con-
tagiri:
Premere il tasto “SPEED/RPM” per almeno 1
secondo dopo aver attivato il centro informa-
tivo multifunzione. Quando lo strumento pas-sa alla funzione di indicatore di velocità
analogico, la spia “SPEED” si accende se è
stata selezionata l’unità di misura “km/h”. Se
è stata selezionata l’unità di misura “mph”, la
spia “SPEED” lampeggia tre volte e poi si ac-
cende. (Vedere pagina 45 per le informazioni
sulla commutazione delle unità di misura
dell’indicatore digitale di velocità.)

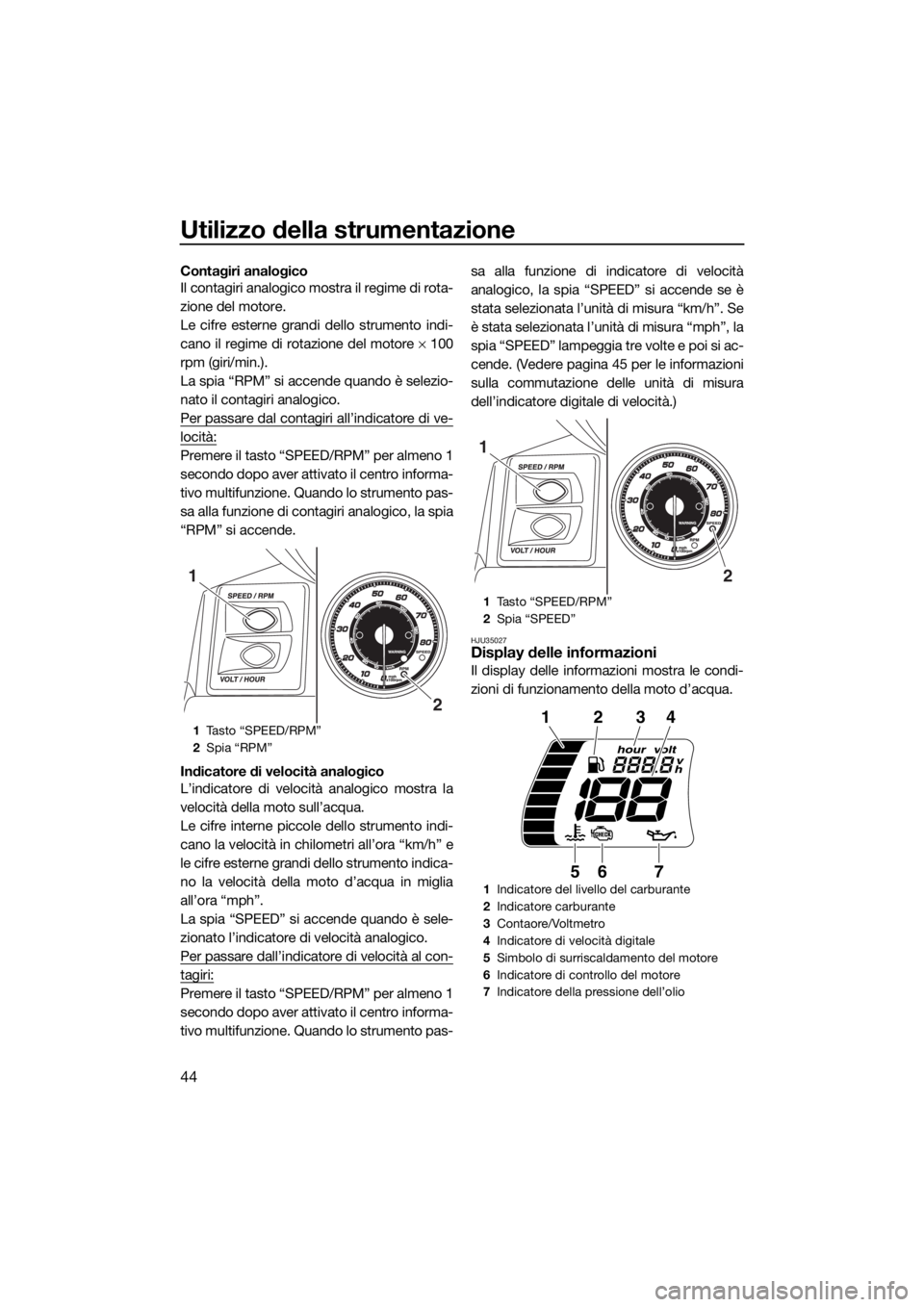

HJU35027Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
1Tasto “SPEED/RPM”
2Spia “RPM”
2
1
1Tasto “SPEED/RPM”
2Spia “SPEED”
1Indicatore del livello del carburante
2Indicatore carburante
3Contaore/Voltmetro
4Indicatore di velocità digitale
5Simbolo di surriscaldamento del motore
6Indicatore di controllo del motore
7Indicatore della pressione dell’olio
2
1
123
567
4
UF2T78H0.book Page 44 Wednesday, July 12, 2017 1:21 PM

Utilizzo della strumentazione
45

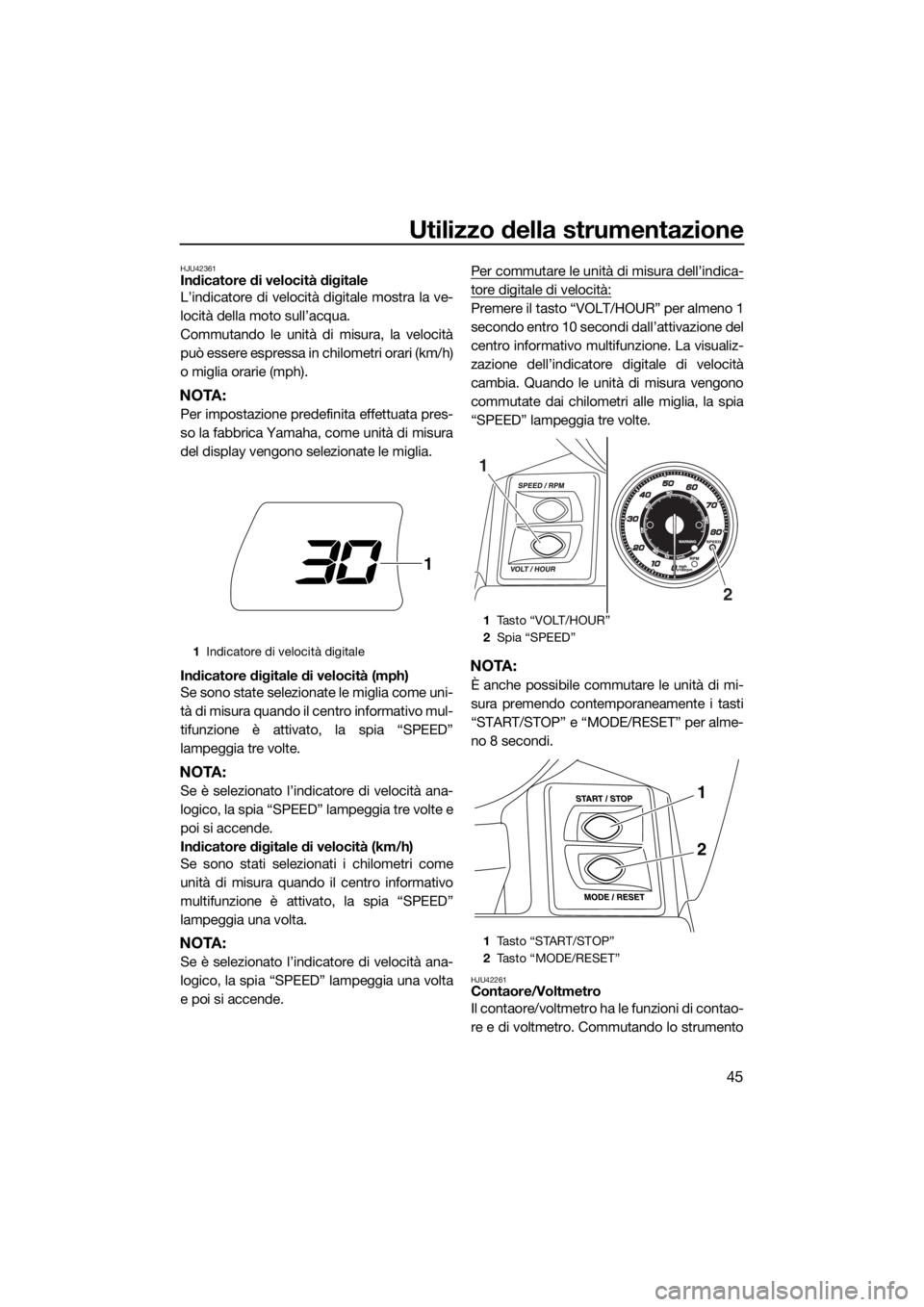

HJU42361Indicatore di velocità digitale
L’indicatore di velocità digitale mostra la ve-
locità della moto sull’acqua.
Commutando le unità di misura, la velocità
può essere espressa in chilometri orari (km/h)
o miglia orarie (mph).
NOTA:
Per impostazione predefinita effettuata pres-
so la fabbrica Yamaha, come unità di misura
del display vengono selezionate le miglia.
Indicatore digitale di velocità (mph)
Se sono state selezionate le miglia come uni-
tà di misura quando il centro informativo mul-
tifunzione è attivato, la spia “SPEED”
lampeggia tre volte.
NOTA:
Se è selezionato l’indicatore di velocità ana-
logico, la spia “SPEED” lampeggia tre volte e
poi si accende.
Indicatore digitale di velocità (km/h)
Se sono stati selezionati i chilometri come
unità di misura quando il centro informativo
multifunzione è attivato, la spia “SPEED”
lampeggia una volta.
NOTA:
Se è selezionato l’indicatore di velocità ana-
logico, la spia “SPEED” lampeggia una volta
e poi si accende.Per commutare le unità di misura dell’indica-
tore digitale di velocità:
Premere il tasto “VOLT/HOUR” per almeno 1
secondo entro 10 secondi dall’attivazione del
centro informativo multifunzione. La visualiz-
zazione dell’indicatore digitale di velocità
cambia. Quando le unità di misura vengono
commutate dai chilometri alle miglia, la spia
“SPEED” lampeggia tre volte.
NOTA:

Utilizzo della strumentazione
46
è possibile utilizzarne sia la funzione di conta-
ore sia la funzione di voltmetro.
NOTA:
Il contaore viene selezionato come imposta-
zione predefinita effettuata presso la fabbrica
Yamaha.

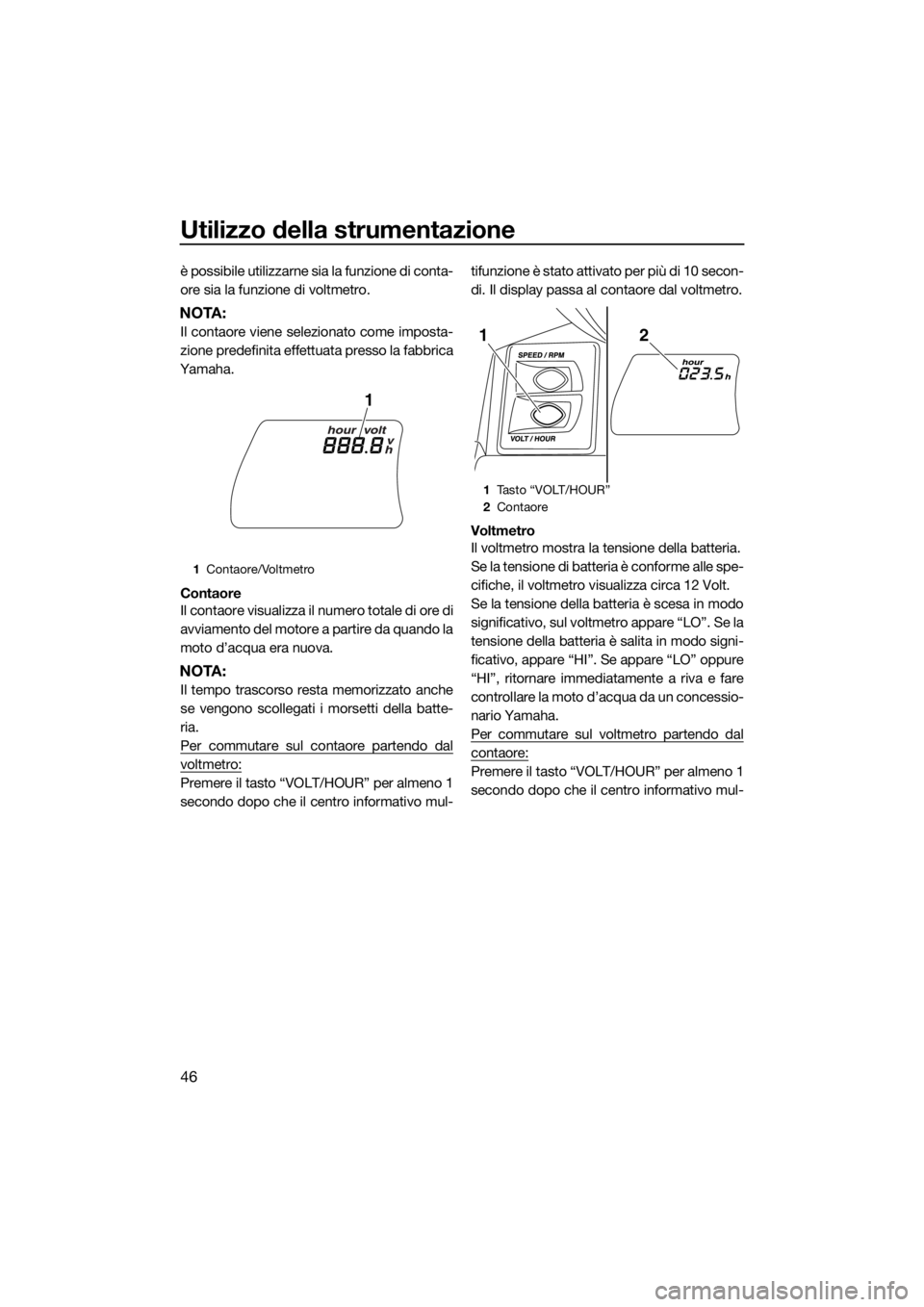

Contaore
Il contaore visualizza il numero totale di ore di
avviamento del motore a partire da quando la
moto d’acqua era nuova.
NOTA:
Il tempo trascorso resta memorizzato anche
se vengono scollegati i morsetti della batte-
ria.
Per commutare sul contaore partendo dal
voltmetro:
Premere il tasto “VOLT/HOUR” per almeno 1
secondo dopo che il centro informativo mul-tifunzione è stato attivato per più di 10 secon-
di. Il display passa al contaore dal voltmetro.

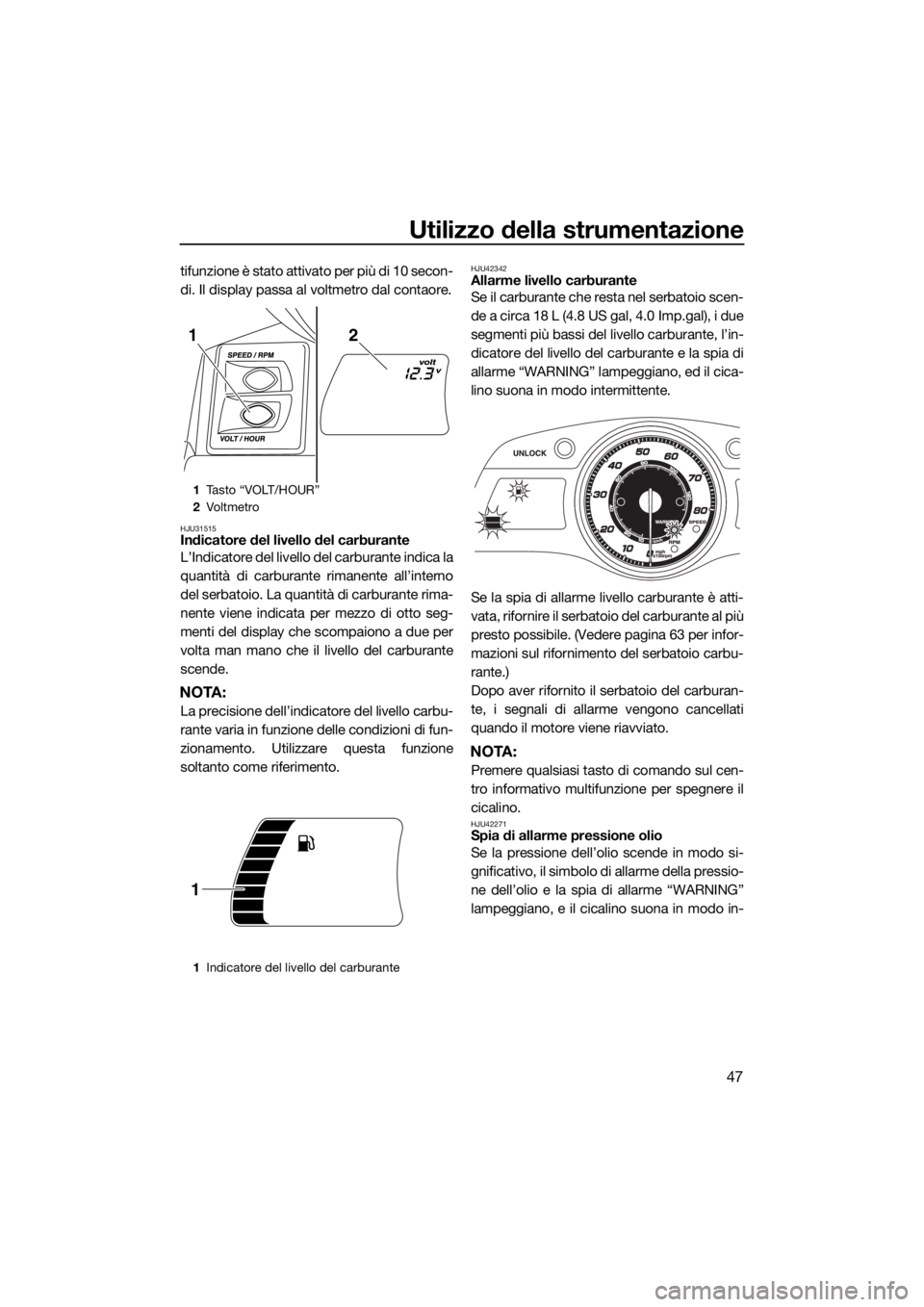

Voltmetro
Il voltmetro mostra la tensione della batteria.
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 12 Volt.
Se la tensione della batteria è scesa in modo
significativo, sul voltmetro appare “LO”. Se la
tensione della batteria è salita in modo signi-
ficativo, appare “HI”. Se appare “LO” oppure
“HI”, ritornare immediatamente a riva e fare
controllare la moto d’acqua da un concessio-
nario Yamaha.
Per commutare sul voltmetro partendo dal
contaore:
Premere il tasto “VOLT/HOUR” per almeno 1
secondo dopo che il centro informativo mul-
1Contaore/Voltmetro
1
1Tasto “VOLT/HOUR”
2Contaore
21
UF2T78H0.book Page 46 Wednesday, July 12, 2017 1:21 PM

Utilizzo della strumentazione
47
tifunzione è stato attivato per più di 10 secon-
di. Il display passa al voltmetro dal contaore.
HJU31515Indicatore del livello del carburante
L’Indicatore del livello del carburante indica la
quantità di carburante rimanente all’interno
del serbatoio. La quantità di carburante rima-
nente viene indicata per mezzo di otto seg-
menti del display che scompaiono a due per
volta man mano che il livello del carburante
scende.
NOTA:
La precisione dell’indicatore del livello carbu-
rante varia in funzione delle condizioni di fun-
zionamento. Utilizzare questa funzione
soltanto come riferimento.
HJU42342Allarme livello carburante
Se il carburante che resta nel serbatoio scen-
de a circa 18 L (4.8 US gal, 4.0 Imp.gal), i due
segmenti più bassi del livello carburante, l’in-
dicatore del livello del carburante e la spia di
allarme “WARNING” lampeggiano, ed il cica-
lino suona in modo intermittente.
Se la spia di allarme livello carburante è atti-
vata, rifornire il serbatoio del carburante al più
presto possibile. (Vedere pagina 63 per infor-
mazioni sul rifornimento del serbatoio carbu-
rante.)
Dopo aver rifornito il serbatoio del carburan-
te, i segnali di allarme vengono cancellati
quando il motore viene riavviato.
NOTA:
Premere qualsiasi tasto di comando sul cen-
tro informativo multifunzione per spegnere il
cicalino.
HJU42271Spia di allarme pressione olio
Se la pressione dell’olio scende in modo si-
gnificativo, il simbolo di allarme della pressio-
ne dell’olio e la spia di allarme “WARNING”
lampeggiano, e il cicalino suona in modo in-
1Tasto “VOLT/HOUR”
2Vo l t m et ro
1Indicatore del livello del carburante
21
1
UF2T78H0.book Page 47 Wednesday, July 12, 2017 1:21 PM

Utilizzo della strumentazione
48
termittente. Contemporaneamente, il regime
del motore viene limitato.
Se la spia di allarme pressione olio si attiva, ri-
durre immediatamente il regime motore, tor-
nare a riva e controllare il livello dell’olio
motore. (Vedere pagina 66 per informazioni
sul controllo del livello dell’olio motore.) Se il
livello dell’olio è insufficiente, far controllare la
moto d’acqua da un concessionario Yamaha.
NOTA:
Premere qualsiasi tasto di comando sul cen-
tro informativo multifunzione per spegnere il
cicalino.

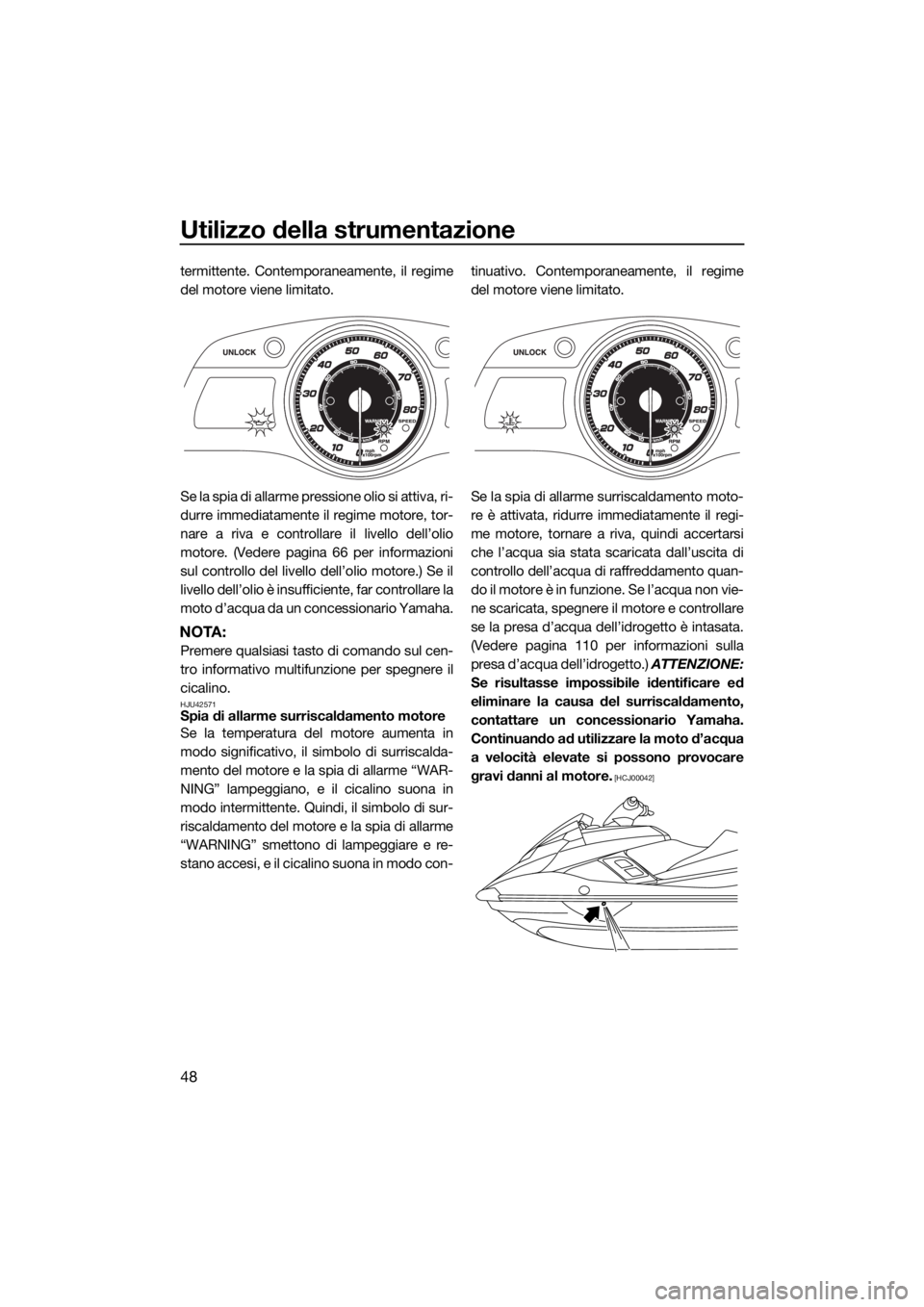

HJU42571Spia di allarme surriscaldamento motore
Se la temperatura del motore aumenta in
modo significativo, il simbolo di surriscalda-
mento del motore e la spia di allarme “WAR-
NING” lampeggiano, e il cicalino suona in
modo intermittente. Quindi, il simbolo di sur-
riscaldamento del motore e la spia di allarme
“WARNING” smettono di lampeggiare e re-
stano accesi, e il cicalino suona in modo con-tinuativo. Contemporaneamente, il regime
del motore viene limitato.
Se la spia di allarme surriscaldamento moto-
re è attivata, ridurre immediatamente il regi-
me motore, tornare a riva, quindi accertarsi
che l’acqua sia stata scaricata dall’uscita di
controllo dell’acqua di raffreddamento quan-
do il motore è in funzione. Se l’acqua non vie-
ne scaricata, spegnere il motore e controllare
se la presa d’acqua dell’idrogetto è intasata.
(Vedere pagina 110 per informazioni sulla
presa d’acqua dell’idrogetto.) ATTENZIONE:
Se risultasse impossibile identificare ed
eliminare la causa del surriscaldamento,
contattare un concessionario Yamaha.
Continuando ad utilizzare la moto d’acqua
a velocità elevate si possono provocare
gravi danni al motore.
[HCJ00042]
UF2T78H0.book Page 48 Wednesday, July 12, 2017 1:21 PM

Utilizzo della strumentazione
49
NOTA:
Premere qualsiasi tasto di comando sul cen-
tro informativo multifunzione per spegnere il
cicalino.
HJU42281Spia di allarme controllo motore
Se viene rilevato il guasto di un sensore o un
cortocircuito, il simbolo di allarme controllo
motore e la spia di allarme “WARNING” ini-
ziano a lampeggiare, e il cicalino suona in
modo intermittente.
Se la spia di allarme controllo motore si atti-
va, ridurre immediatamente il regime motore,
tornare a riva e fare controllare il motore da
un concessionario Yamaha.
NOTA:
Premere qualsiasi tasto di comando sul cen-
tro informativo multifunzione per spegnere il
cicalino.

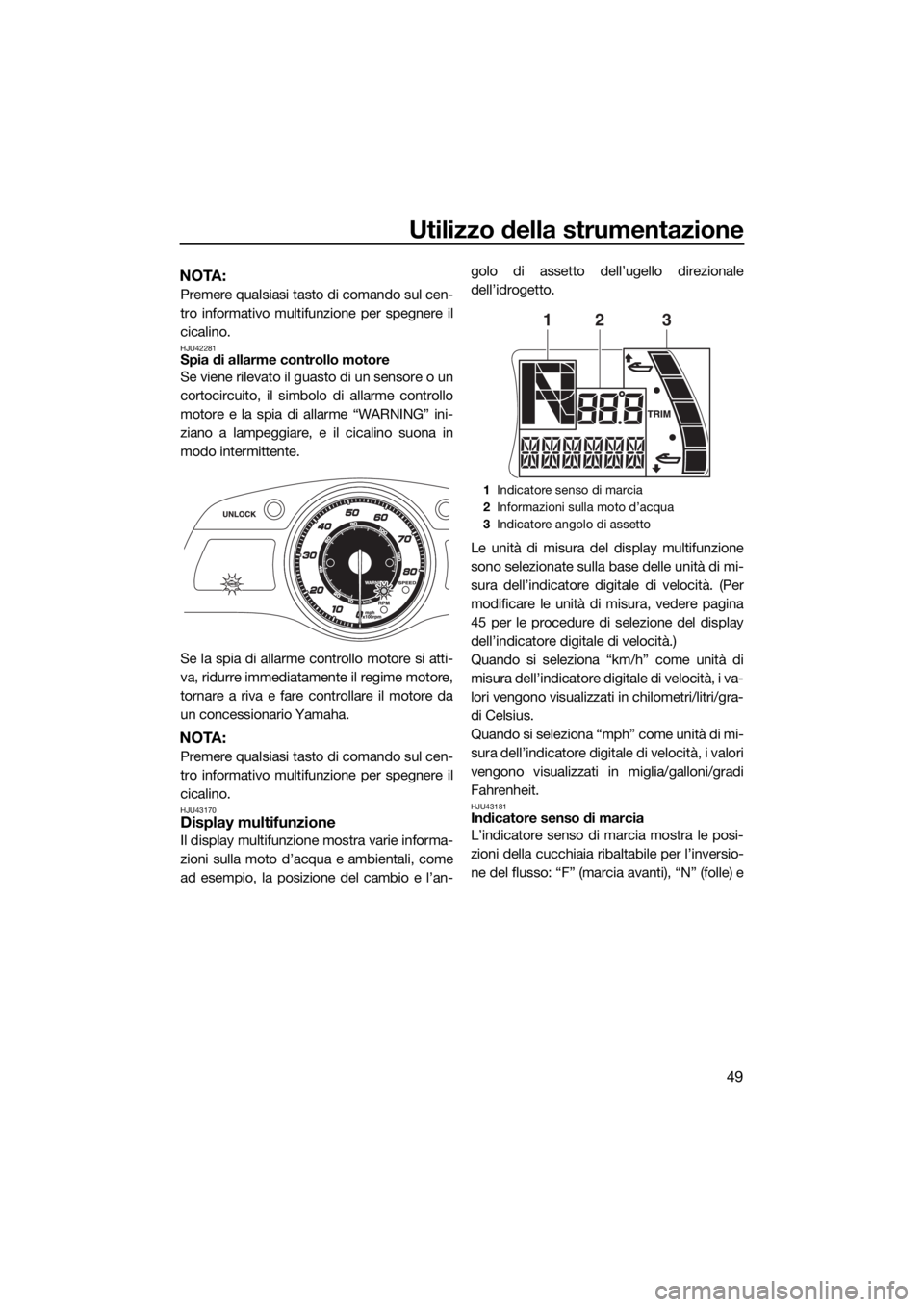

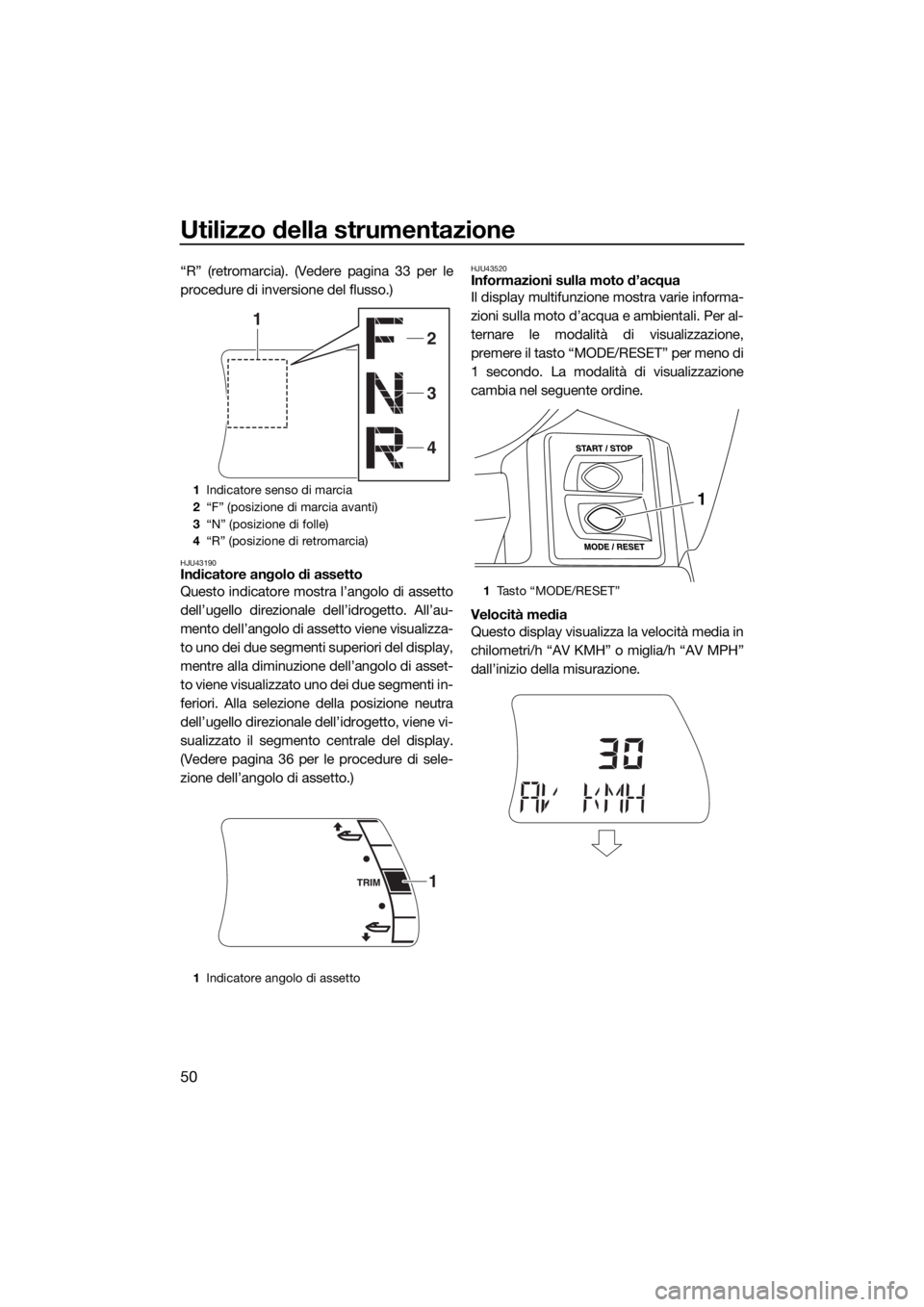

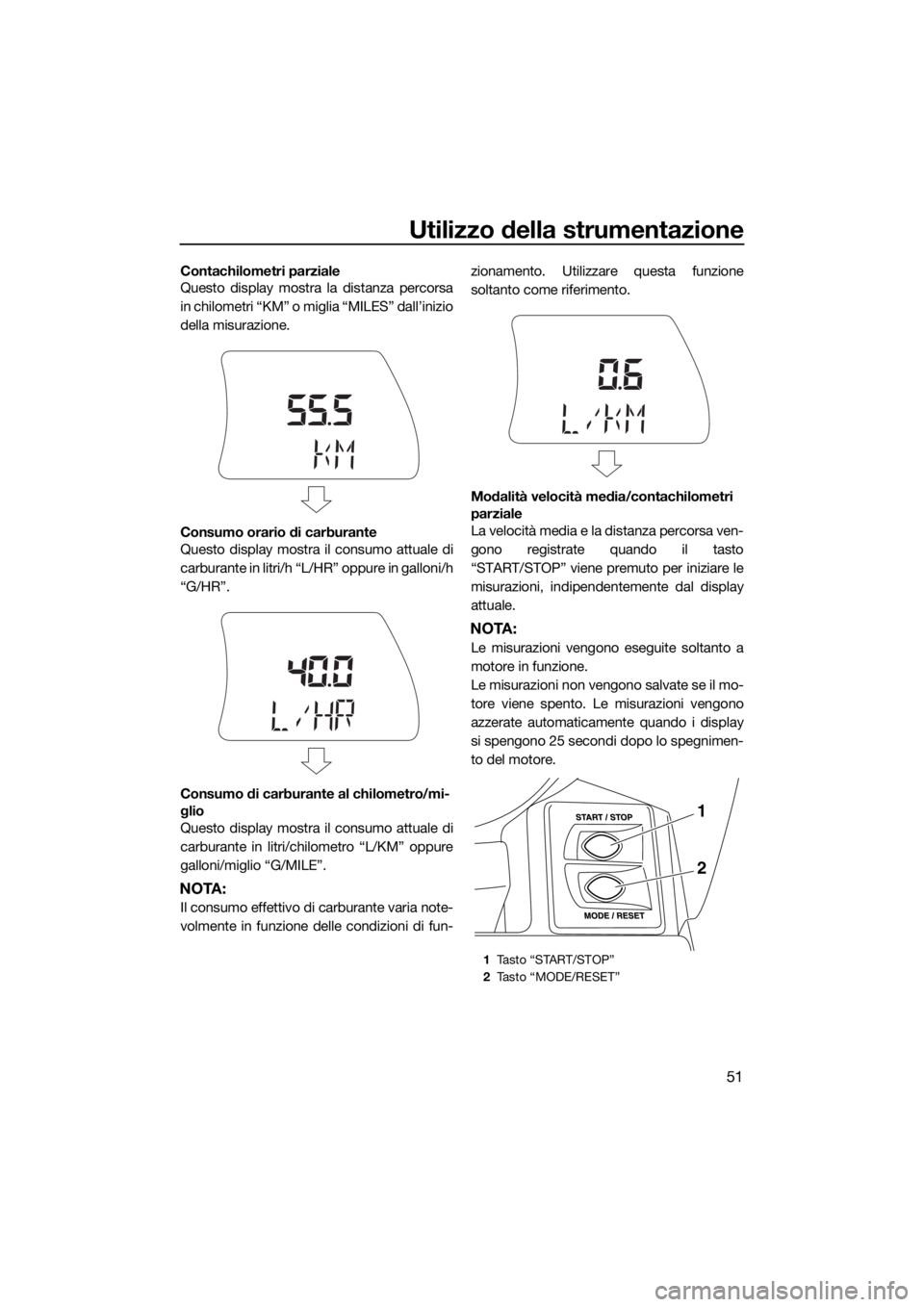

HJU43170Display multifunzione
Il display multifunzione mostra varie informa-
zioni sulla moto d’acqua e ambientali, come
ad esempio, la posizione del cambio e l’an-golo di assetto dell’ugello direzionale
dell’idrogetto.
Le unità di misura del display multifunzione
sono selezionate sulla base delle unità di mi-
sura dell’indicatore digitale di velocità. (Per
modificare le unità di misura, vedere pagina
45 per le procedure di selezione del display
dell’indicatore digitale di velocità.)
Quando si seleziona “km/h” come unità di
misura dell’indicatore digitale di velocità, i va-
lori vengono visualizzati in chilometri/litri/gra-
di Celsius.
Quando si seleziona “mph” come unità di mi-
sura dell’indicatore digitale di velocità, i valori
vengono visualizzati in miglia/galloni/gradi
Fahrenheit.
HJU43181Indicatore senso di marcia
L’indicatore senso di marcia mostra le posi-
zioni della cucchiaia ribaltabile per l’inversio-
ne del flusso: “F” (marcia avanti), “N” (folle) e
1Indicatore senso di marcia
2Informazioni sulla moto d’acqua
3Indicatore angolo di assetto
321
UF2T78H0.book Page 49 Wednesday, July 12, 2017 1:21 PM

Utilizzo della strumentazione
50
“R” (retromarcia). (Vedere pagina 33 per le
procedure di inversione del flusso.)
HJU43190Indicatore angolo di assetto
Questo indicatore mostra l’angolo di assetto
dell’ugello direzionale dell’idrogetto. All’au-
mento dell’angolo di assetto viene visualizza-
to uno dei due segmenti superiori del display,
mentre alla diminuzione dell’angolo di asset-
to viene visualizzato uno dei due segmenti in-
feriori. Alla selezione della posizione neutra
dell’ugello direzionale dell’idrogetto, viene vi-
sualizzato il segmento centrale del display.
(Vedere pagina 36 per le procedure di sele-
zione dell’angolo di assetto.)
HJU43520Informazioni sulla moto d’acqua
Il display multifunzione mostra varie informa-
zioni sulla moto d’acqua e ambientali. Per al-
ternare le modalità di visualizzazione,
premere il tasto “MODE/RESET” per meno di
1 secondo. La modalità di visualizzazione
cambia nel seguente ordine.
Velocità media
Questo display visualizza la velocità media in
chilometri/h “AV KMH” o miglia/h “AV MPH”
dall’inizio della misurazione.
1Indicatore senso di marcia
2“F” (posizione di marcia avanti)
3“N” (posizione di folle)
4“R” (posizione di retromarcia)
1Indicatore angolo di assetto
1
2
3
4
1
1Tasto “MODE/RESET”
1
UF2T78H0.book Page 50 Wednesday, July 12, 2017 1:21 PM

Utilizzo della strumentazione
51
Contachilometri parziale
Questo display mostra la distanza percorsa
in chilometri “KM” o miglia “MILES” dall’inizio
della misurazione.
Consumo orario di carburante
Questo display mostra il consumo attuale di
carburante in litri/h “L/HR” oppure in galloni/h
“G/HR”.
Consumo di carburante al chilometro/mi-
glio
Questo display mostra il consumo attuale di
carburante in litri/chilometro “L/KM” oppure
galloni/miglio “G/MILE”.
NOTA:
Il consumo effettivo di carburante varia note-
volmente in funzione delle condizioni di fun-zionamento. Utilizzare questa funzione
soltanto come riferimento.
Modalità velocità media/contachilometri
parziale
La velocità media e la distanza percorsa ven-
gono registrate quando il tasto
“START/STOP” viene premuto per iniziare le
misurazioni, indipendentemente dal display
attuale.
NOTA:
Le misurazioni vengono eseguite soltanto a
motore in funzione.
Le misurazioni non vengono salvate se il mo-
tore viene spento. Le misurazioni vengono
azzerate automaticamente quando i display
si spengono 25 secondi dopo lo spegnimen-
to del motore.
1Ta s t o “ S TA R T / S T O P ”
2Tasto “MODE/RESET”
1
2
UF2T78H0.book Page 51 Wednesday, July 12, 2017 1:21 PM

Utilizzo della strumentazione
52
Per iniziare le misurazioni:
Premere il tasto “START/STOP” per meno di
1 secondo. Il cicalino suona una volta e le mi-
surazioni iniziano.
Per interrompere le misurazioni:
Premere il tasto “START/STOP” per meno di
1 secondo mentre le misurazioni vengono re-
gistrate. Il cicalino suona una volta e le misu-
razioni si interrompono.
Per riavviare le misurazioni:
Premere il tasto “START/STOP” per meno di
1 secondo mentre le misurazioni sono inter-
rotte. Il cicalino suona una volta e le misura-
zioni si riavviano.
Per azzerare le misurazioni:
Premere il tasto “MODE/RESET” per almeno
2 secondi mentre le misurazioni sono inter-
rotte. Il cicalino suona due volte e le misura-
zioni si azzerano.
UF2T78H0.book Page 52 Wednesday, July 12, 2017 1:21 PM
