YAMAHA FX HO CRUISER 2019 Manuale de Empleo (in Spanish)

Funcionamiento de equipos
53

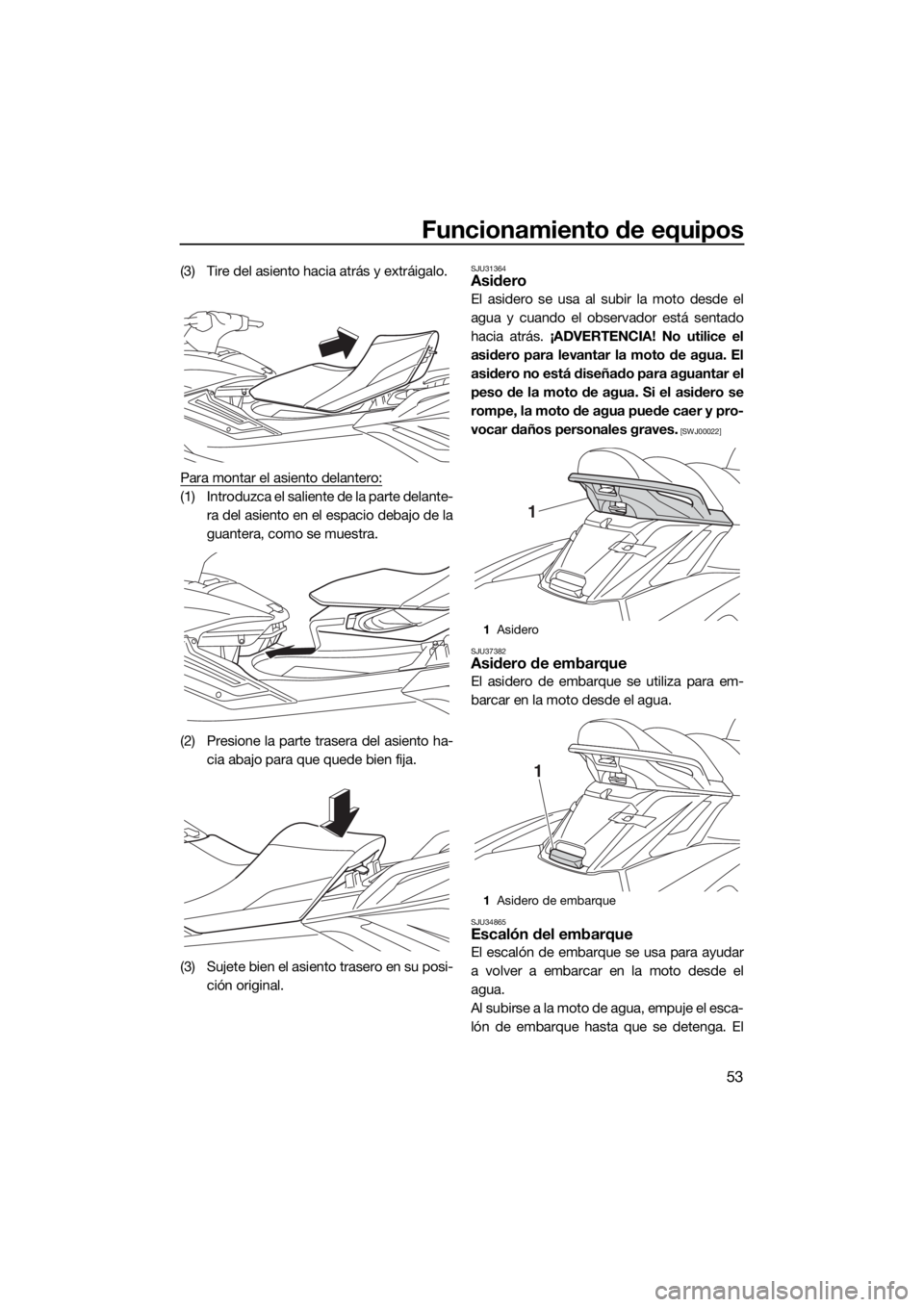

(3) Tire del asiento hacia atrás y extráigalo.
Para montar el asiento delantero:
(1) Introduzca el saliente de la parte delante-
ra del asiento en el espacio debajo de la
guantera, como se muestra.
(2) Presione la parte trasera del asiento ha-
cia abajo para que quede bien fija.
(3) Sujete bien el asiento trasero en su posi-
ción original.
SJU31364Asidero
El asidero se usa al subir la moto desde el
agua y cuando el observador está sentado
hacia atrás. ¡ADVERTENCIA! No utilice el
asidero para levantar la moto de agua. El
asidero no está diseñado para aguantar el
peso de la moto de agua. Si el asidero se
rompe, la moto de agua puede caer y pro-
vocar daños personales graves.
[SWJ00022]
SJU37382
Asidero de embarque
El asidero de embarque se utiliza para em-
barcar en la moto desde el agua.

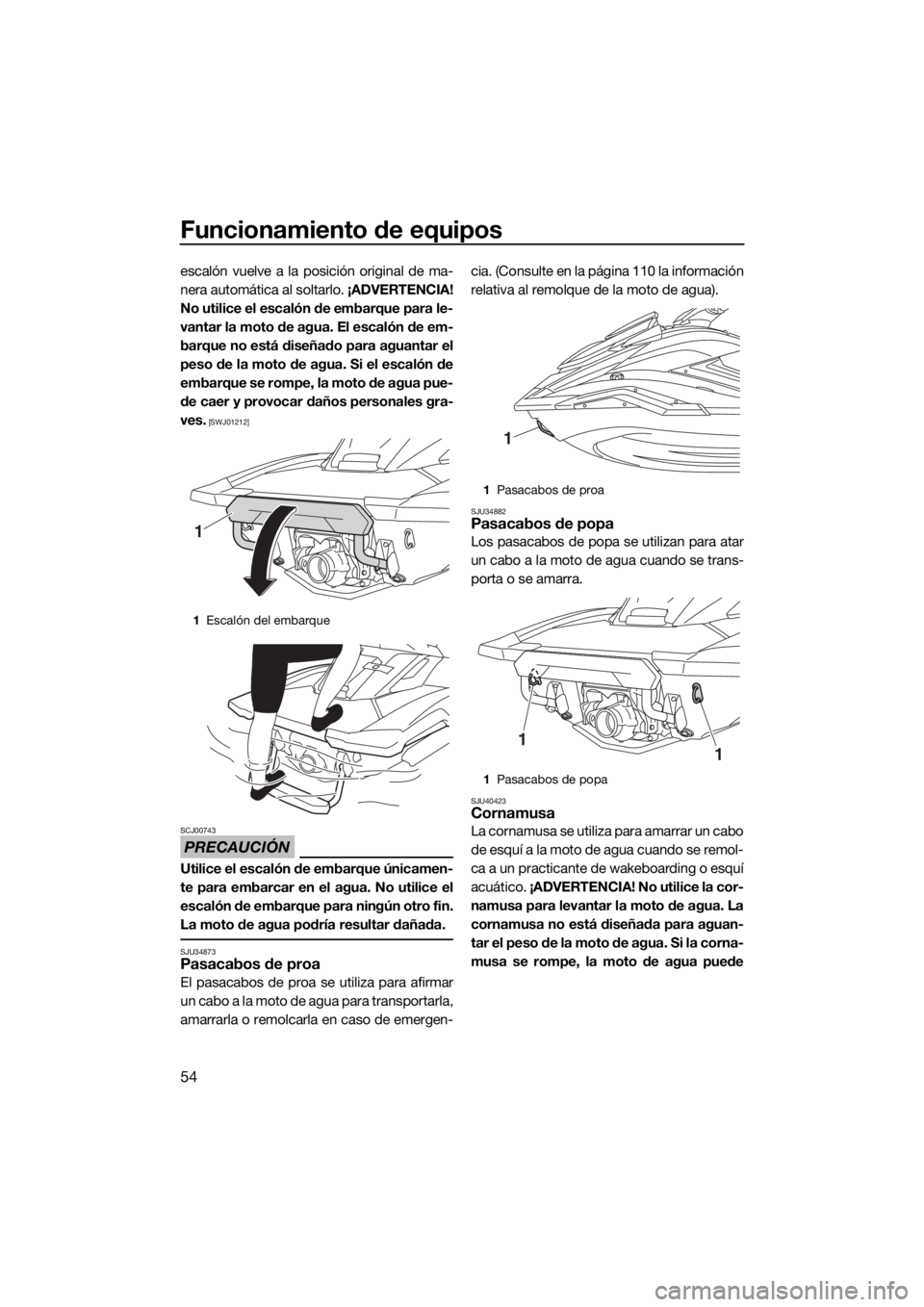

SJU34865Escalón del embarque
El escalón de embarque se usa para ayudar
a volver a embarcar en la moto desde el
agua.
Al subirse a la moto de agua, empuje el esca-
lón de embarque hasta que se detenga. El
1Asidero
1Asidero de embarque
1
1
UF3V70S0.book Page 53 Tuesday, August 28, 2018 9:02 AM

Funcionamiento de equipos
54
escalón vuelve a la posición original de ma-
nera automática al soltarlo. ¡ADVERTENCIA!
No utilice el escalón de embarque para le-
vantar la moto de agua. El escalón de em-
barque no está diseñado para aguantar el
peso de la moto de agua. Si el escalón de
embarque se rompe, la moto de agua pue-
de caer y provocar daños personales gra-
ves.
[SWJ01212]
PRECAUCIÓN
SCJ00743
Utilice el escalón de embarque únicamen-
te para embarcar en el agua. No utilice el
escalón de embarque para ningún otro fin.
La moto de agua podría resultar dañada.

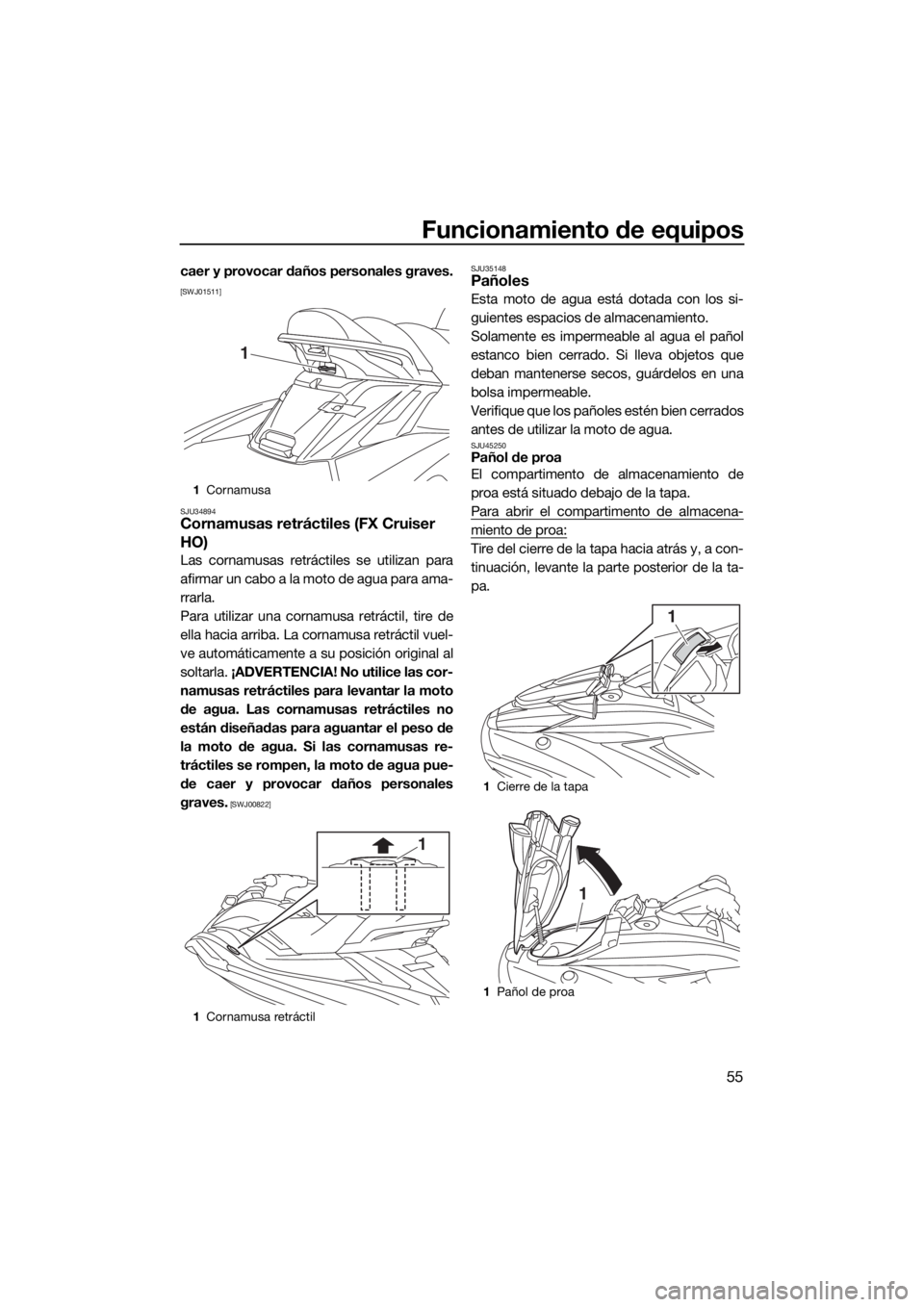

SJU34873Pasacabos de proa
El pasacabos de proa se utiliza para afirmar
un cabo a la moto de agua para transportarla,
amarrarla o remolcarla en caso de emergen-cia. (Consulte en la página 110 la información
relativa al remolque de la moto de agua).
SJU34882Pasacabos de popa
Los pasacabos de popa se utilizan para atar
un cabo a la moto de agua cuando se trans-
porta o se amarra.
SJU40423Cornamusa
La cornamusa se utiliza para amarrar un cabo
de esquí a la moto de agua cuando se remol-
ca a un practicante de wakeboarding o esquí
acuático. ¡ADVERTENCIA! No utilice la cor-
namusa para levantar la moto de agua. La
cornamusa no está diseñada para aguan-
tar el peso de la moto de agua. Si la corna-
musa se rompe, la moto de agua puede
1Escalón del embarque
1
1Pasacabos de proa
1Pasacabos de popa
1
11
UF3V70S0.book Page 54 Tuesday, August 28, 2018 9:02 AM

Funcionamiento de equipos
55
caer y provocar daños personales graves.
[SWJ01511]
SJU34894
Cornamusas retráctiles (FX Cruiser
HO)
Las cornamusas retráctiles se utilizan para
afirmar un cabo a la moto de agua para ama-
rrarla.
Para utilizar una cornamusa retráctil, tire de
ella hacia arriba. La cornamusa retráctil vuel-
ve automáticamente a su posición original al
soltarla. ¡ADVERTENCIA! No utilice las cor-
namusas retráctiles para levantar la moto
de agua. Las cornamusas retráctiles no
están diseñadas para aguantar el peso de
la moto de agua. Si las cornamusas re-
tráctiles se rompen, la moto de agua pue-
de caer y provocar daños personales
graves.
[SWJ00822]SJU35148
Pañoles
Esta moto de agua está dotada con los si-
guientes espacios de almacenamiento.
Solamente es impermeable al agua el pañol
estanco bien cerrado. Si lleva objetos que
deban mantenerse secos, guárdelos en una
bolsa impermeable.
Verifique que los pañoles estén bien cerrados
antes de utilizar la moto de agua.
SJU45250Pañol de proa
El compartimento de almacenamiento de
proa está situado debajo de la tapa.
Para abrir el compartimento de almacena-
miento de proa:
Tire del cierre de la tapa hacia atrás y, a con-
tinuación, levante la parte posterior de la ta-
pa.
1Cornamusa
1Cornamusa retráctil
1
1
1Cierre de la tapa
1Pañol de proa
1
1
UF3V70S0.book Page 55 Tuesday, August 28, 2018 9:02 AM

Funcionamiento de equipos
56

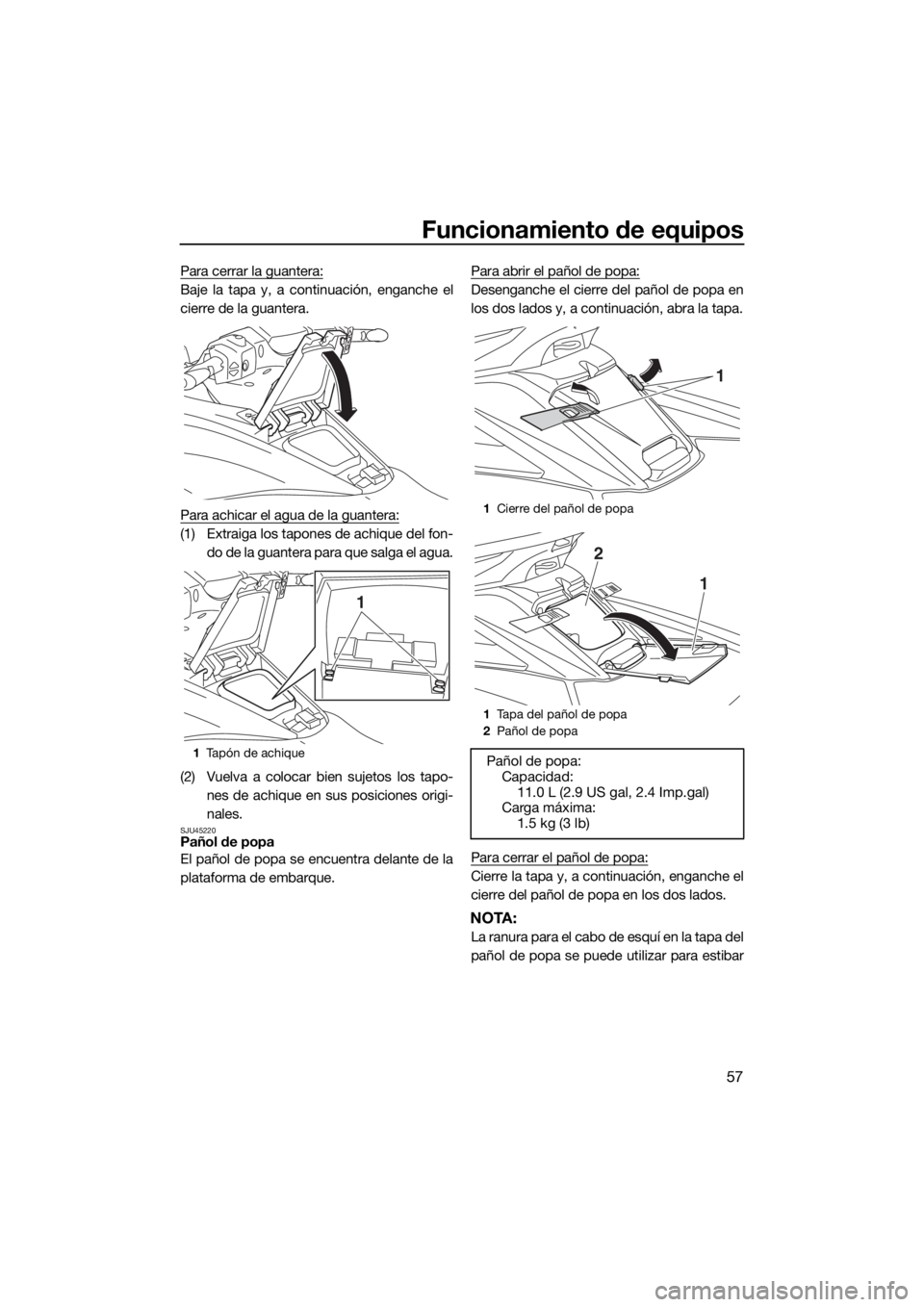

Para cerrar el compartimento de almacena-
miento de proa:
Presione la parte trasera de la tapa hacia
abajo para que quede bien fija.
SJU45080Guantera
La guantera se encuentra delante del asiento.Para abrir la guantera:
Desenganche el cierre de la guantera y levan-
te la tapa. Compartimento de almacenamiento de
proa:
Capacidad:
130.0 L (34.3 US gal, 28.6 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1Cierre de la guantera
1Guantera
Guantera:
Capacidad:
17.0 L (4.5 US gal, 3.7 Imp.gal)
Carga máxima:
1.0 kg (2 lb)
1
1
UF3V70S0.book Page 56 Tuesday, August 28, 2018 9:02 AM

Funcionamiento de equipos
57
Para cerrar la guantera:
Baje la tapa y, a continuación, enganche el
cierre de la guantera.
Para achicar el agua de la guantera:
(1) Extraiga los tapones de achique del fon-
do de l a g u a nt e r a p a r a q u e s al g a el a g u a.
(2) Vuelva a colocar bien sujetos los tapo-
nes de achique en sus posiciones origi-
nales.
SJU45220Pañol de popa
El pañol de popa se encuentra delante de la
plataforma de embarque.Para abrir el pañol de popa:
Desenganche el cierre del pañol de popa en
los dos lados y, a continuación, abra la tapa.
Para cerrar el pañol de popa:
Cierre la tapa y, a continuación, enganche el
cierre del pañol de popa en los dos lados.
NOTA:
La ranura para el cabo de esquí en la tapa del
pañol de popa se puede utilizar para estibar
1Tapón de achique
1
1Cierre del pañol de popa
1Tapa del pañol de popa
2Pañol de popa
Pañol de popa:
Capacidad:
11.0 L (2.9 US gal, 2.4 Imp.gal)
Carga máxima:
1.5 kg (3 lb)
1
1
2
UF3V70S0.book Page 57 Tuesday, August 28, 2018 9:02 AM

Funcionamiento de equipos
58
el cabo en el pañol mientras el cabo perma-
nece afirmado a la cornamusa.

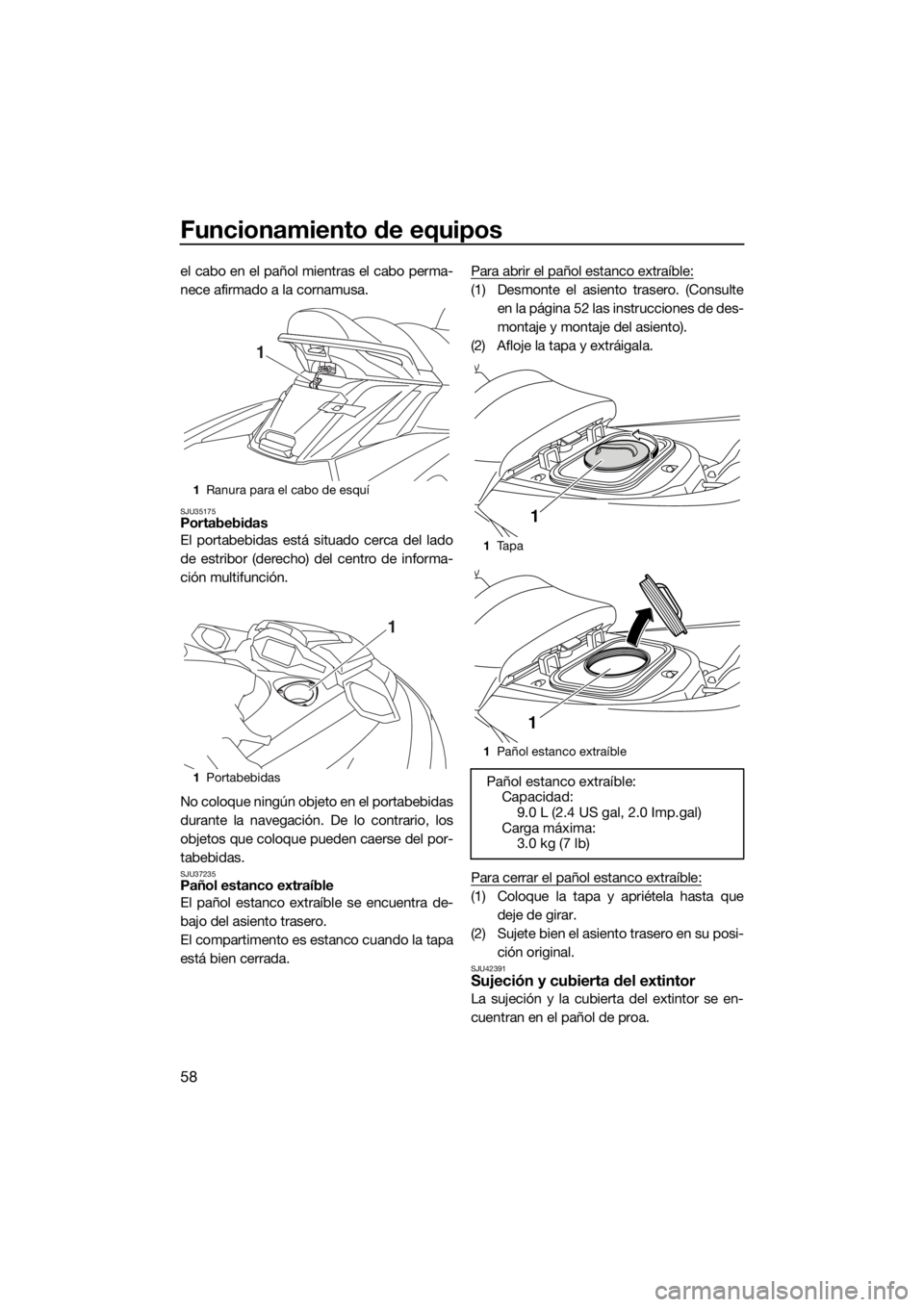

SJU35175Portabebidas
El portabebidas está situado cerca del lado
de estribor (derecho) del centro de informa-
ción multifunción.
No coloque ningún objeto en el portabebidas
durante la navegación. De lo contrario, los
objetos que coloque pueden caerse del por-
tabebidas.
SJU37235Pañol estanco extraíble
El pañol estanco extraíble se encuentra de-
bajo del asiento trasero.
El compartimento es estanco cuando la tapa
está bien cerrada.Para abrir el pañol estanco extraíble:
(1) Desmonte el asiento trasero. (Consulte
en la página 52 las instrucciones de des-
montaje y montaje del asiento).
(2) Afloje la tapa y extráigala.
Para cerrar el pañol estanco extraíble:
(1) Coloque la tapa y apriétela hasta que
deje de girar.
(2) Sujete bien el asiento trasero en su posi-
ción original.
SJU42391Sujeción y cubierta del extintor
La sujeción y la cubierta del extintor se en-
cuentran en el pañol de proa.
1Ranura para el cabo de esquí
1Portabebidas
1
1
1Ta p a
1Pañol estanco extraíble
Pañol estanco extraíble:
Capacidad:
9.0 L (2.4 US gal, 2.0 Imp.gal)
Carga máxima:
3.0 kg (7 lb)
1
1
UF3V70S0.book Page 58 Tuesday, August 28, 2018 9:02 AM

Funcionamiento de equipos
59

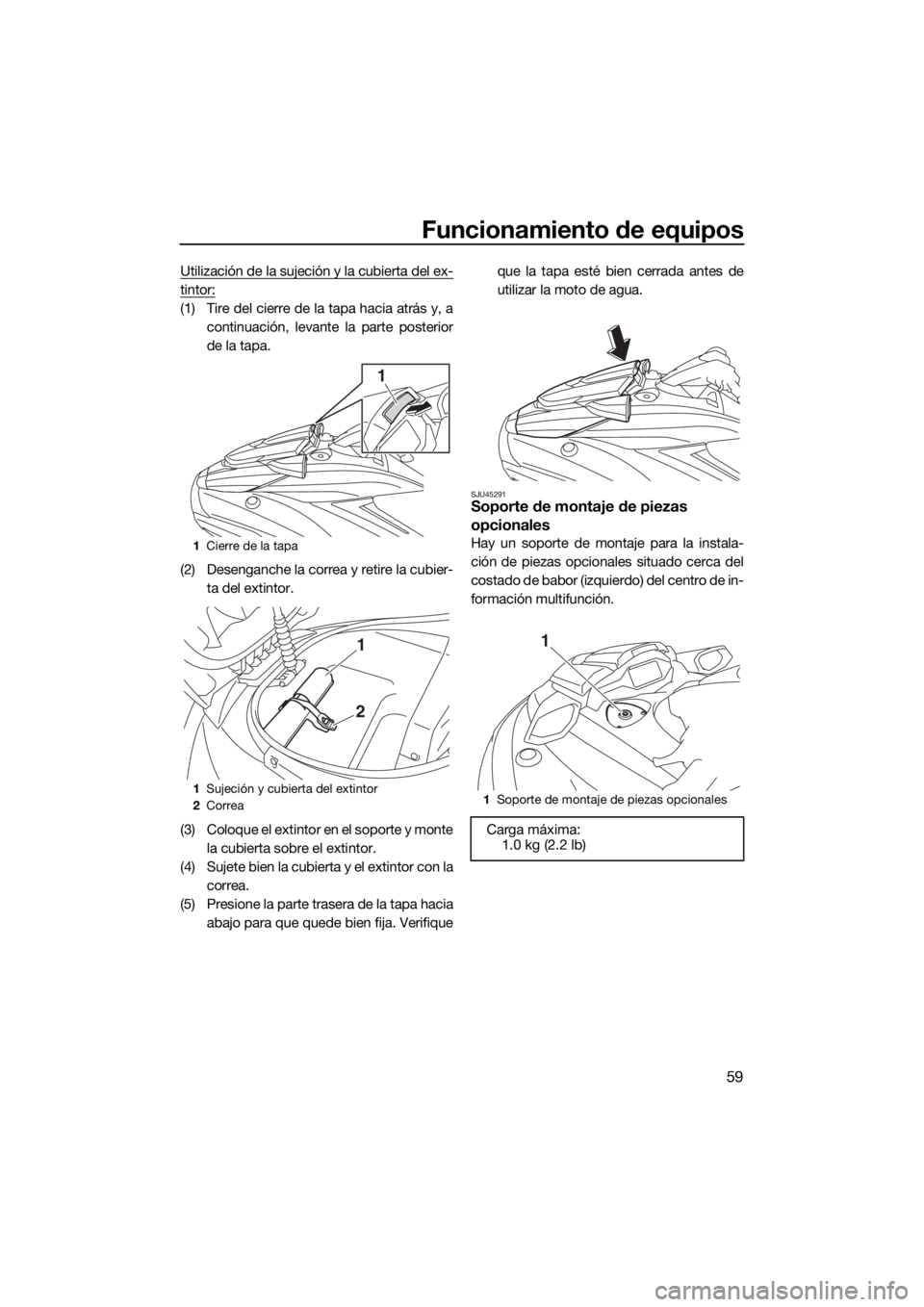

Utilización de la sujeción y la cubierta del ex-
tintor:
(1) Tire del cierre de la tapa hacia atrás y, a
continuación, levante la parte posterior
de la tapa.
(2) Desenganche la correa y retire la cubier-
ta del extintor.
(3) Coloque el extintor en el soporte y monte
la cubierta sobre el extintor.
(4) Sujete bien la cubierta y el extintor con la
correa.
(5) Presione la parte trasera de la tapa hacia
abajo para que quede bien fija. Verifiqueque la tapa esté bien cerrada antes de
utilizar la moto de agua.
SJU45291Soporte de montaje de piezas
opcionales
Hay un soporte de montaje para la instala-
ción de piezas opcionales situado cerca del
costado de babor (izquierdo) del centro de in-
formación multifunción.1Cierre de la tapa
1Sujeción y cubierta del extintor
2Correa
1
1
2
1Soporte de montaje de piezas opcionales
Carga máxima:
1.0 kg (2.2 lb)
1
UF3V70S0.book Page 59 Tuesday, August 28, 2018 9:02 AM

Requisitos de utilización y manipulación
60
SJU31823
Requisitos de combustibleSJU45310Combustible
ADVERTENCIA
SWJ00283
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales en el momento de re-
postar, siga estas instrucciones.
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. Si
ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos con ella, acuda inmediatamente al
médico. Si se salpica la piel con gasoli-
na, lávese con agua y jabón. Si se salpi-
ca la ropa con gasolina, cámbiese.
PRECAUCIÓN
SCJ00322
No utilice gasolina con plomo. La gaso-
lina con plomo puede dañar gravemente
el motor.
Evite que penetre agua y suciedad en el
depósito de combustible. Un combusti-
ble contaminado puede afectar al fun-
cionamiento del motor y averiarlo.
Utilice únicamente gasolina nueva que
se haya almacenado en contenedores
limpios.

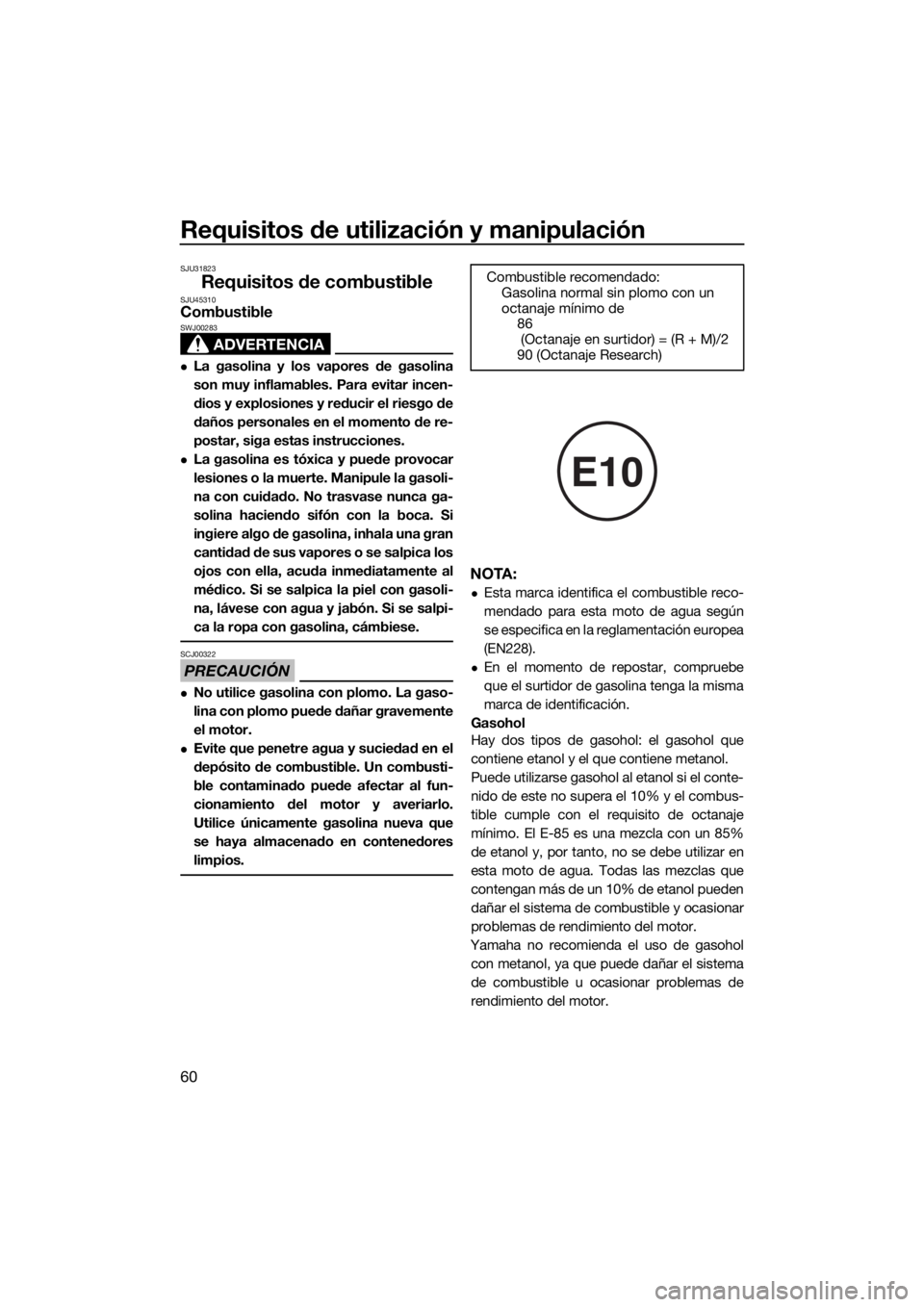

NOTA:
Esta marca identifica el combustible reco-
mendado para esta moto de agua según
se especifica en la reglamentación europea
(EN228).
En el momento de repostar, compruebe
que el surtidor de gasolina tenga la misma
marca de identificación.
Gasohol
Hay dos tipos de gasohol: el gasohol que
contiene etanol y el que contiene metanol.
Puede utilizarse gasohol al etanol si el conte-
nido de este no supera el 10% y el combus-
tible cumple con el requisito de octanaje
mínimo. El E-85 es una mezcla con un 85%
de etanol y, por tanto, no se debe utilizar en
esta moto de agua. Todas las mezclas que
contengan más de un 10% de etanol pueden
dañar el sistema de combustible y ocasionar
problemas de rendimiento del motor.
Yamaha no recomienda el uso de gasohol
con metanol, ya que puede dañar el sistema
de combustible u ocasionar problemas de
rendimiento del motor.Combustible recomendado:
Gasolina normal sin plomo con un
octanaje mínimo de
86
(Octanaje en surtidor) = (R + M)/2
90 (Octanaje Research)
E10
UF3V70S0.book Page 60 Tuesday, August 28, 2018 9:02 AM

Requisitos de utilización y manipulación
61

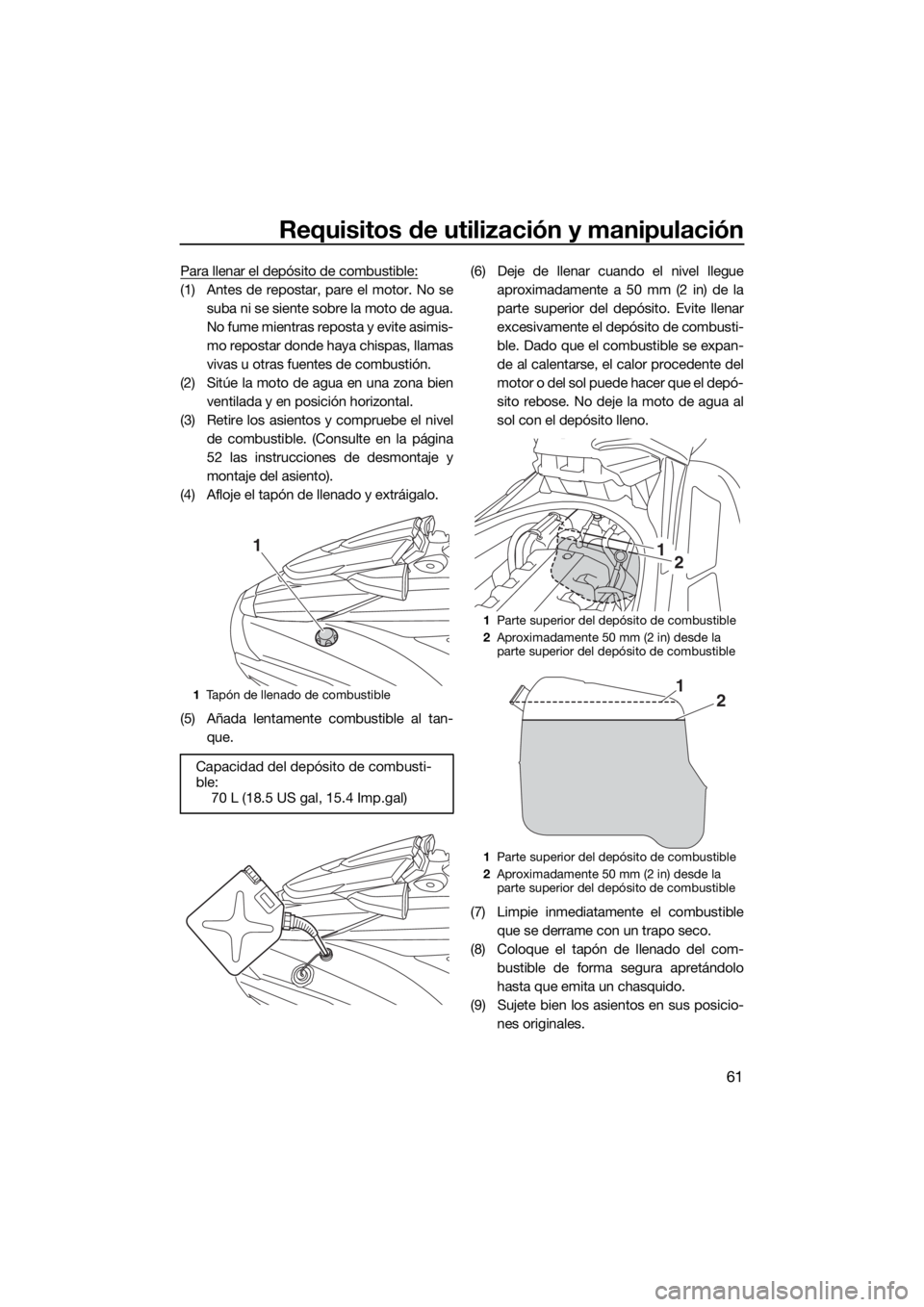

Para llenar el depósito de combustible:
(1) Antes de repostar, pare el motor. No se
suba ni se siente sobre la moto de agua.
No fume mientras reposta y evite asimis-
mo repostar donde haya chispas, llamas
vivas u otras fuentes de combustión.
(2) Sitúe la moto de agua en una zona bien
ventilada y en posición horizontal.
(3) Retire los asientos y compruebe el nivel
de combustible. (Consulte en la página
52 las instrucciones de desmontaje y
montaje del asiento).
(4) Afloje el tapón de llenado y extráigalo.
(5) Añada lentamente combustible al tan-
que.(6) Deje de llenar cuando el nivel llegue
aproximadamente a 50 mm (2 in) de la
parte superior del depósito. Evite llenar
excesivamente el depósito de combusti-
ble. Dado que el combustible se expan-
de al calentarse, el calor procedente del
motor o del sol puede hacer que el depó-
sito rebose. No deje la moto de agua al
sol con el depósito lleno.
(7) Limpie inmediatamente el combustible
que se derrame con un trapo seco.
(8) Coloque el tapón de llenado del com-
bustible de forma segura apretándolo
hasta que emita un chasquido.
(9) Sujete bien los asientos en sus posicio-
nes originales.
1Tapón de llenado de combustible
Capacidad del depósito de combusti-
ble:
70 L (18.5 US gal, 15.4 Imp.gal)
1
1Parte superior del depósito de combustible
2Aproximadamente 50 mm (2 in) desde la
parte superior del depósito de combustible
1Parte superior del depósito de combustible
2Aproximadamente 50 mm (2 in) desde la
parte superior del depósito de combustible
21
21
UF3V70S0.book Page 61 Tuesday, August 28, 2018 9:02 AM

Requisitos de utilización y manipulación
62
SJU40291
Requisitos del aceite del motorSJU41513Aceite del motor
PRECAUCIÓN
SCJ00282
Utilice únicamente aceite para motores de
4 tiempos. El uso de aceite para motores
de 2 tiempos puede provocar averías gra-
ves en el motor.
NOTA:
En regímenes altos el motor puede consumir
algo de aceite. No olvide comprobar el nivel
de aceite del motor.
Comprobación del nivel de aceite del mo-
tor
ADVERTENCIA
SWJ00341
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contac-
to del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ01002
Evite que penetren residuos y agua por el
orificio de llenado del depósito de aceite.
La presencia de residuos y agua en el
aceite puede provocar averías graves del
motor.
Comprobación del nivel de aceite del motor:
(1) Coloque la moto de agua en una superfi-
cie totalmente plana con el motor para-
do. Si el motor estaba en marcha, antesde comprobar el nivel de aceite, deje que
éste se asiente durante 5 minutos o más.
(2) Desmonte los asientos. (Consulte en la
página 52 las instrucciones de desmon-
taje y montaje del asiento).
(3) Extraiga la varilla y límpiela.
(4) Vuelva a introducir la varilla hasta el fon-
do en el tubo. Extraiga de nuevo la varilla
y compruebe que el nivel de aceite del
motor se encuentra entre las marcas de
nivel máximo y mínimo.
(5) Si el nivel de aceite del motor está signi-
ficativamente por encima de la marca de
nivel máximo, consulte a un concesiona-
rio de Yamaha. Si el nivel de aceite del
motor está por debajo de la marca de ni-
vel mínima, añada aceite del motor. Tipo de aceite del motor recomendado:
SAE 10W-30, 10W-40, 20W-40,
20W-50
Grado recomendado de aceite del mo-
tor:
API SG, SH, SJ, SL

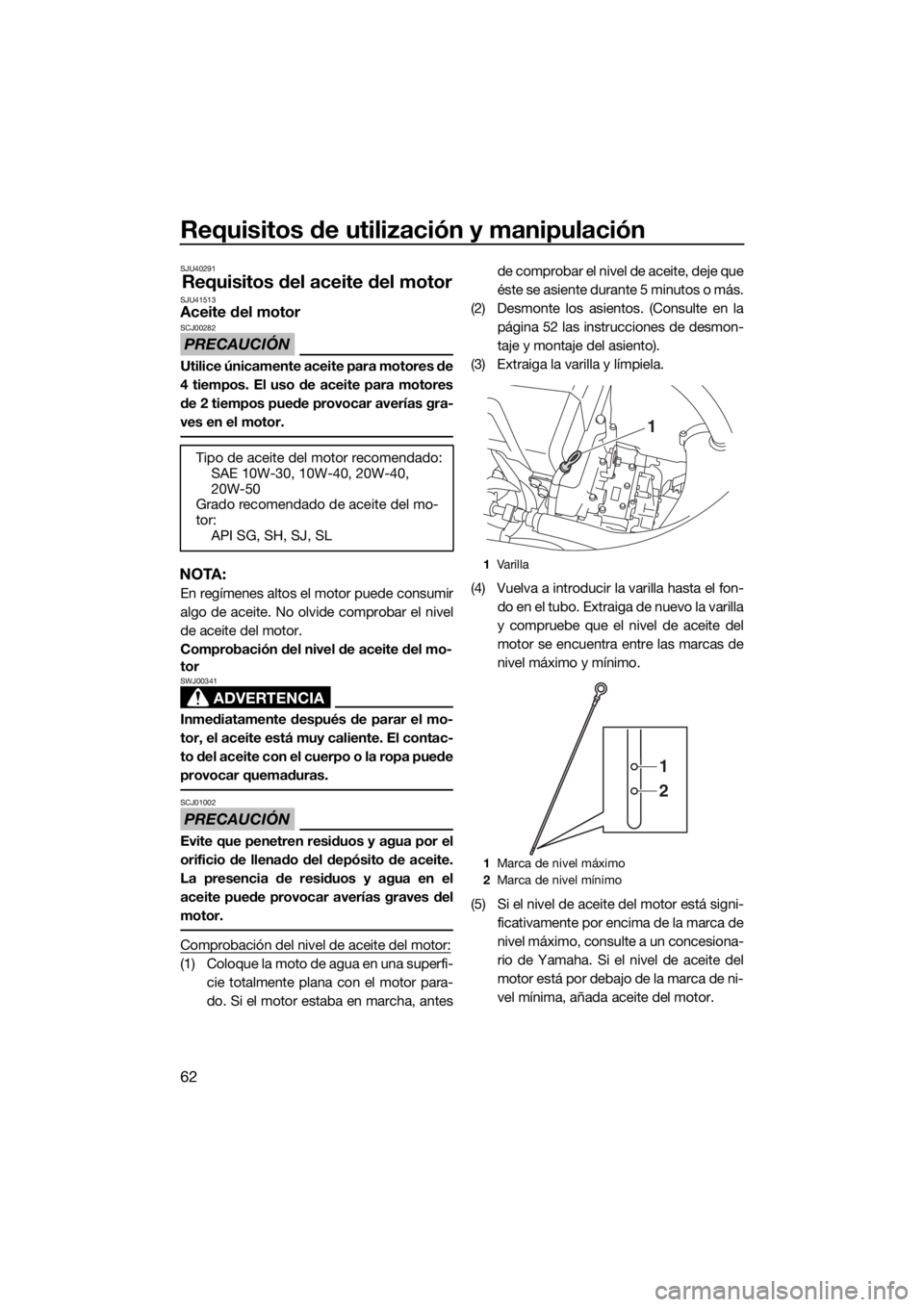

1Varilla
1Marca de nivel máximo
2Marca de nivel mínimo
1
1
2
UF3V70S0.book Page 62 Tuesday, August 28, 2018 9:02 AM
