Índice
Contentor do extintor de
incêndios ...................................... 56
Requisitos de operação e
manuseamento ................................ 58
Requisitos de combustível ........... 58
Combustível .................................... 58
Requisitos do óleo do motor ........ 60
Óleo do motor .................................. 60
Drenagem da água do porão ....... 62
Drenagem da água do porão em
terra .............................................. 62
Drenagem da água do porão na
água ............................................. 62
Transporte num reboque .............. 63
Operação pela primeira vez............ 64
Rodagem do motor ...................... 64
Verificações pré-operação ............. 65
Lista de verificações
pré-operação ................................ 65
Pontos de verificação
pré-operação ............................. 67
Verificações prévias ao
lançamento .................................. 67
Verificações posteriores ao
lançamento .................................. 74
Operação .......................................... 76
Operação do veículo aquático ..... 76
Familiarização com o veículo .......... 76
Aprendizagem da operação do
veículo .......................................... 76
Posição de condução ...................... 77
Colocação do veículo na água ........ 77
Arranque do motor na água ............ 77
Paragem do motor ........................... 78
Abandono do veículo ....................... 79
Utilização do veículo aquático ......... 79
Viragem do veículo .......................... 79
Paragem do veículo ........................ 81Utilizar o veículo aquático em marcha
à ré ............................................... 81
Embarque no veículo ...................... 82
Início da marcha .............................. 86
Veículo virado de quilha .................. 87
Abicagem e atracação do veículo ... 88
Operação em áreas com muitas
algas ............................................ 88
Após a remoção do veículo da
água ............................................. 88
Conservação e armazenamento .... 90
Cuidados pós-operação ............... 90
Lavagem das condutas (passagens)
da água de refrigeração ............... 90
Limpeza do veículo ......................... 91
Cuidados com a bateria .................. 91
Armazenamento por um longo
período ...................................... 94
Limpeza ........................................... 94
Lubrificação ..................................... 94
Tratamento contra a corrosão ......... 95
Manutenção ..................................... 96
Manutenção ................................. 96
Jogo de ferramentas ....................... 96
Remoção e instalação da cobertura
do motor ....................................... 96
Tabela de manutenção periódica .... 98
Óleo do motor e filtro de óleo .......... 99
Especificações .............................. 100
Especificações ............................ 100
Recuperação de anomalias.......... 101
Diagnóstico de anomalias .......... 101
Tabela de diagnóstico de
anomalias ................................... 101
Procedimentos de
emergência ............................. 107
Limpeza da tomada do jacto e da
turbina ........................................ 107
Ligação de cabo auxiliar à
bateria ........................................ 108
UF1W72P0.book Page 2 Friday, June 19, 2009 7:21 PM

Recuperação de anomalias
108
nificação ou deformação do guiador.
[PCJ00661]
(2) Retirar as algas ou detritos presentes
junto à tomada do jacto, veio de trans-
missão, turbina, cárter da bomba de jacto
e tubeira do jacto.
Se os detritos forem de difícil remoção,
consultar um Concessionário Yamaha.
PJU34641Ligação de cabo auxiliar à bateria
Se a bateria do veículo estiver descarregada,
é possível ligar o motor utilizando uma bateria
auxiliar de 12 volts e cabos auxiliares.
PJU34663Ligação dos cabos auxiliares
AV I S O
PWJ01250
Para evitar a explosão da bateria e danos
graves no sistema eléctrico:

Não inverter a polaridade dos cabos au-
xiliares durante a ligação às baterias.

Não ligar o cabo auxiliar negativo (–) ao
terminal negativo (–) da bateria do veí-
culo.

Não tocar com o cabo auxiliar positivo
(+) no cabo auxiliar negativo (–).
(1) Ligar o cabo auxiliar positivo (+) aos ter-
minais positivos (+) das duas baterias.
(2) Ligar uma extremidade do cabo auxiliar
negativo (–) ao terminal negativo (–) da
bateria auxiliar.(3) Ligar a outra extremidade do cabo auxili-
ar negativo (–) a um suporte do motor.
(4) Ligar o motor e depois desligar os cabos
auxiliares, efectuando os passos anterio-
res pela ordem inversa. (Consultar mais
informações sobre o arranque do motor
na página 29.)
PJU36994Substituição dos fusíveis
Caso um fusível esteja queimado, substituí-lo
por um fusível adequado.
Para substituir um fusível:
(1) Remover os bancos. (Ver os procedi-
mentos de remoção e instalação dos
bancos na página 50.)
1Cabo auxiliar negativo (–)
2Cabo auxiliar positivo (+)
3Bateria auxiliar
4Suporte do motor
1Fusível em condições
2Fusível queimado
12
3
4
2 1
UF1W72P0.book Page 108 Friday, June 19, 2009 7:21 PM

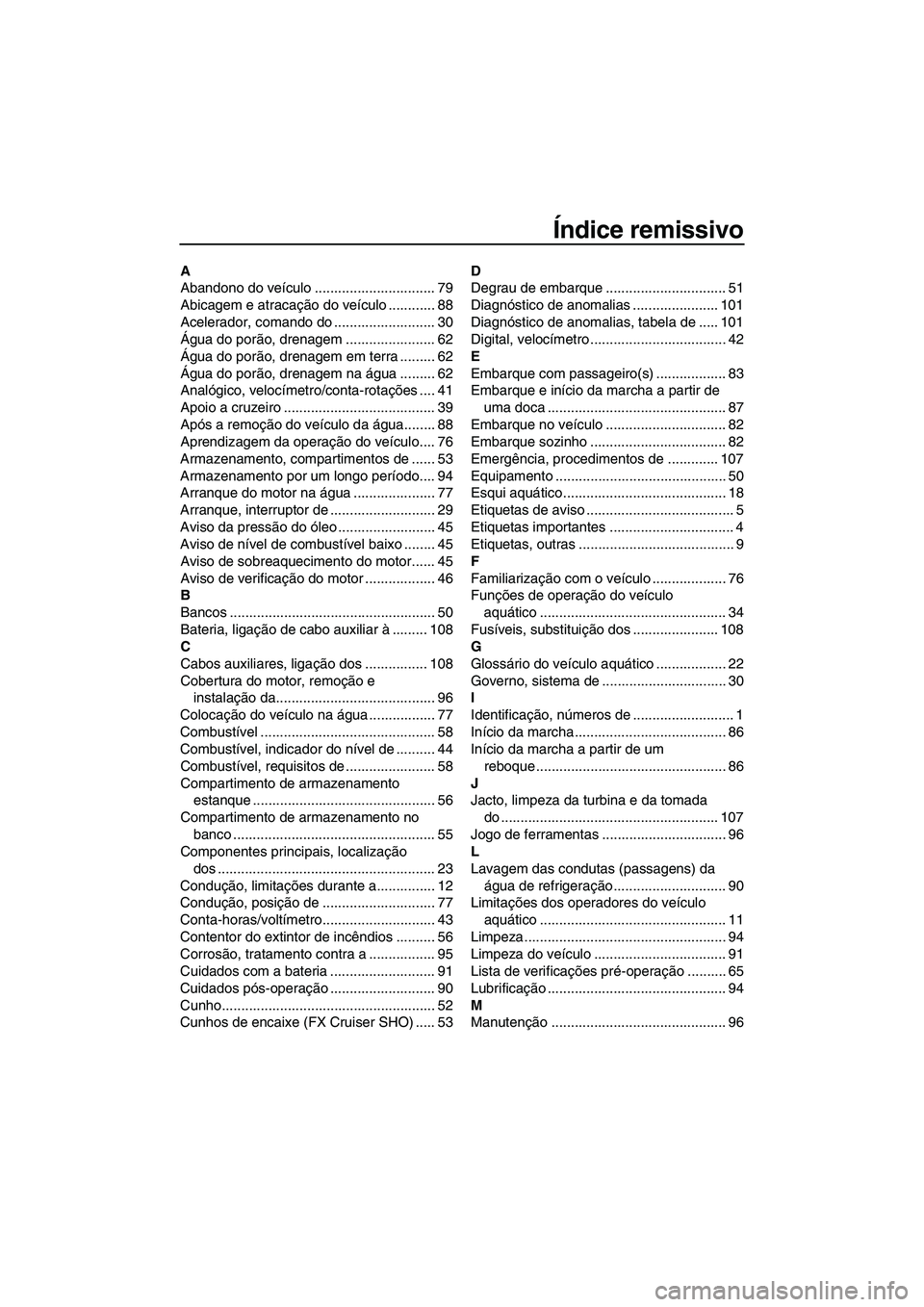

Índice remissivo
