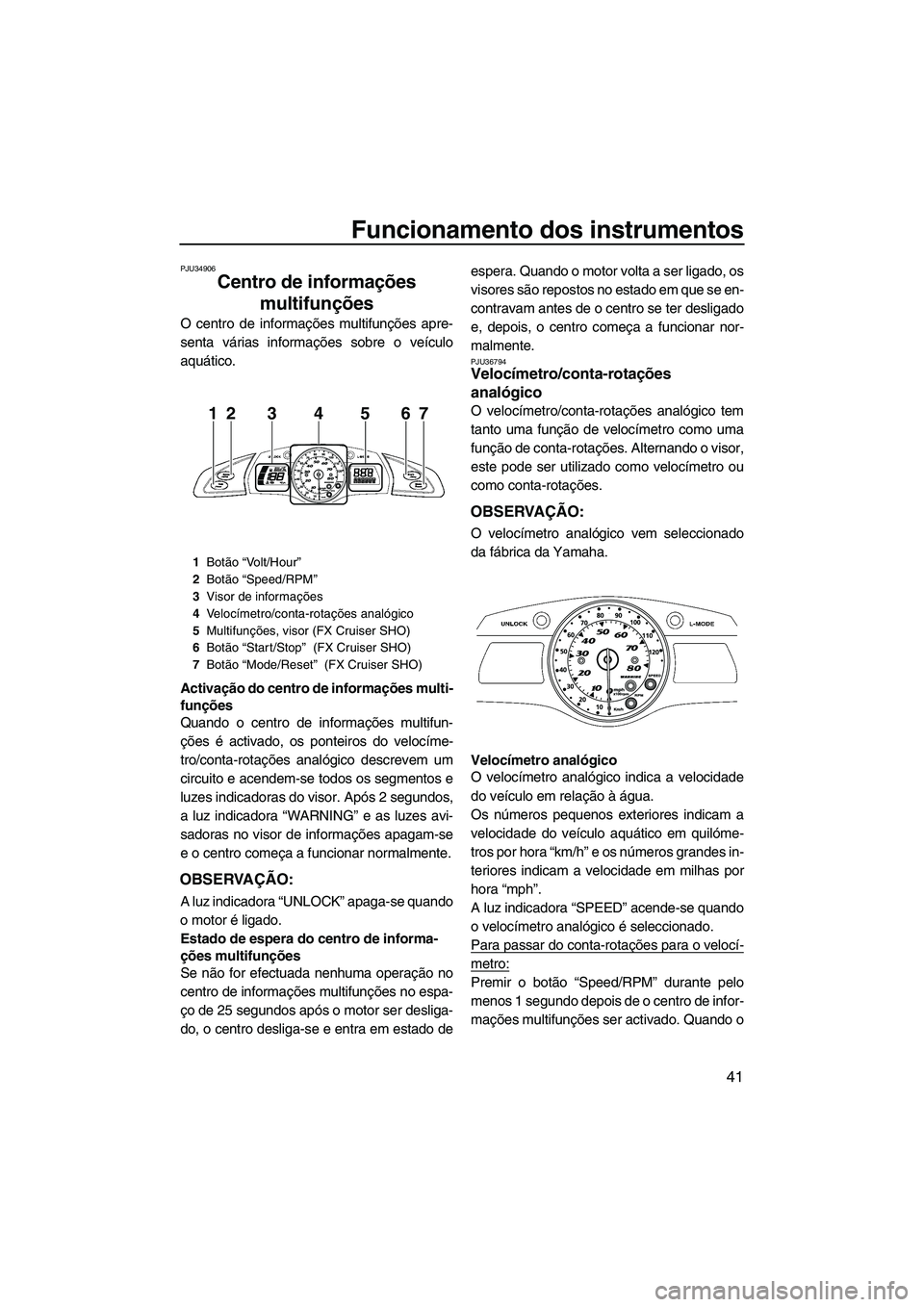

Funcionamento dos instrumentos
41
PJU34906
Centro de informações
multifunções
O centro de informações multifunções apre-
senta várias informações sobre o veículo
aquático.
Activação do centro de informações multi-
funções
Quando o centro de informações multifun-
ções é activado, os ponteiros do velocíme-
tro/conta-rotações analógico descrevem um
circuito e acendem-se todos os segmentos e
luzes indicadoras do visor. Após 2 segundos,
a luz indicadora “WARNING” e as luzes avi-
sadoras no visor de informações apagam-se
e o centro começa a funcionar normalmente.
OBSERVAÇÃO:
A luz indicadora “UNLOCK” apaga-se quando
o motor é ligado.
Estado de espera do centro de informa-
ções multifunções
Se não for efectuada nenhuma operação no
centro de informações multifunções no espa-
ço de 25 segundos após o motor ser desliga-
do, o centro desliga-se e entra em estado deespera. Quando o motor volta a ser ligado, os
visores são repostos no estado em que se en-
contravam antes de o centro se ter desligado
e, depois, o centro começa a funcionar nor-
malmente.
PJU36794Velocímetro/conta-rotações
analógico
O velocímetro/conta-rotações analógico tem
tanto uma função de velocímetro como uma
função de conta-rotações. Alternando o visor,
este pode ser utilizado como velocímetro ou
como conta-rotações.
OBSERVAÇÃO:
O velocímetro analógico vem seleccionado
da fábrica da Yamaha.
Velocímetro analógico
O velocímetro analógico indica a velocidade
do veículo em relação à água.
Os números pequenos exteriores indicam a
velocidade do veículo aquático em quilóme-
tros por hora “km/h” e os números grandes in-
teriores indicam a velocidade em milhas por
hora “mph”.
A luz indicadora “SPEED” acende-se quando
o velocímetro analógico é seleccionado.
Para passar do conta-rotações para o velocí-
metro:
Premir o botão “Speed/RPM” durante pelo
menos 1 segundo depois de o centro de infor-
mações multifunções ser activado. Quando o
1Botão “Volt/Hour”
2Botão “Speed/RPM”
3Visor de informações
4Ve l o címetro/conta-rotações analógico
5Multifunções, visor (FX Cruiser SHO)
6Botão “Start/Stop” (FX Cruiser SHO)
7Botão “Mode/Reset” (FX Cruiser SHO)
5431267
UF1W73P0.book Page 41 Wednesday, June 16, 2010 7:15 PM

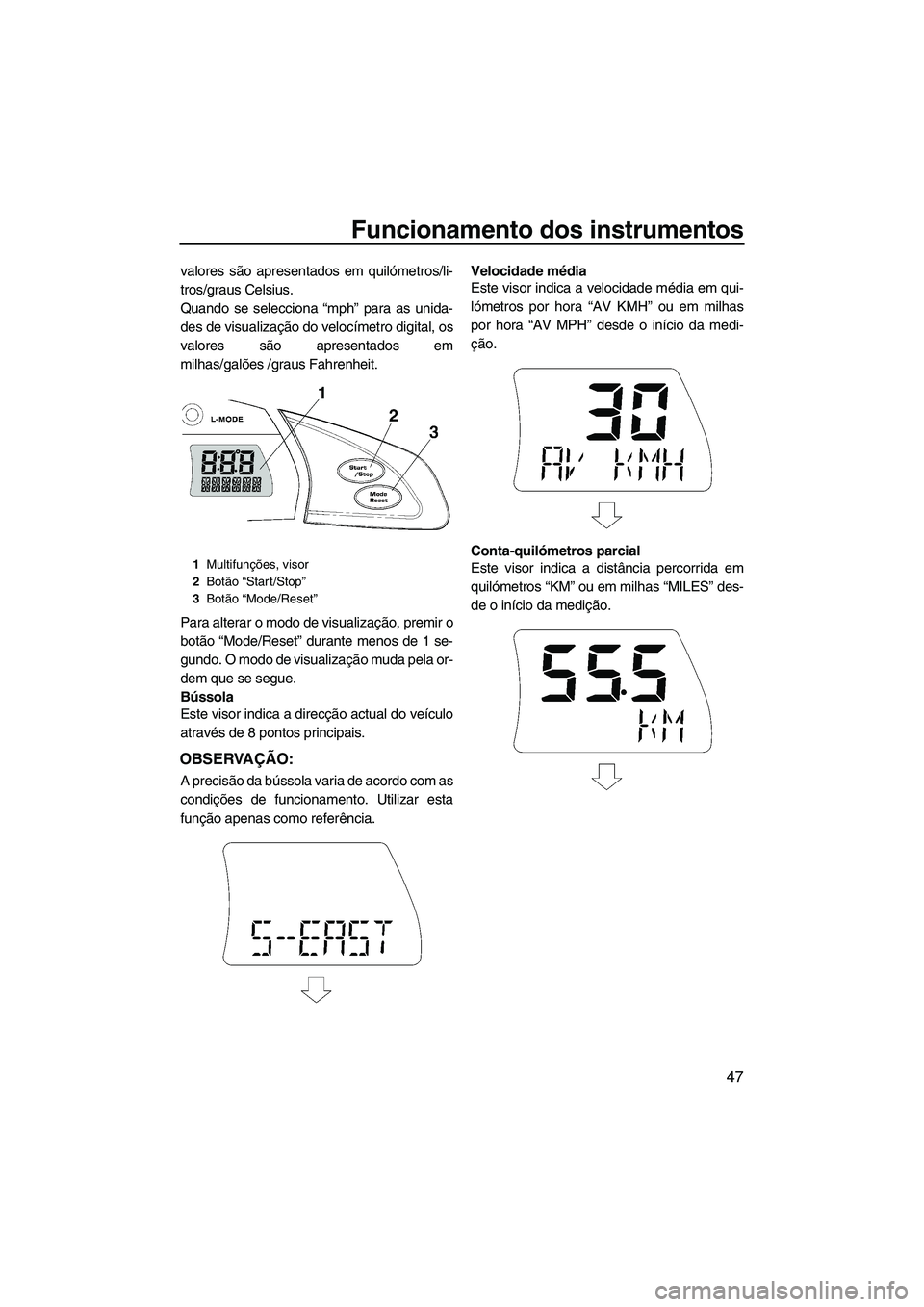

Funcionamento dos instrumentos
47
valores são apresentados em quilómetros/li-
tros/graus Celsius.
Quando se selecciona “mph” para as unida-
des de visualização do velocímetro digital, os
valores são apresentados em
milhas/galões /graus Fahrenheit.
Para alterar o modo de visualização, premir o
botão “Mode/Reset” durante menos de 1 se-
gundo. O modo de visualização muda pela or-
dem que se segue.
Bússola
Este visor indica a direcção actual do veículo
através de 8 pontos principais.
OBSERVAÇÃO:
A precisão da bússola varia de acordo com as
condições de funcionamento. Utilizar esta
função apenas como referência.Velocidade média
Este visor indica a velocidade média em qui-
lómetros por hora “AV KMH” ou em milhas
por hora “AV MPH” desde o início da medi-
ção.
Conta-quilómetros parcial
Este visor indica a distância percorrida em
quilómetros “KM” ou em milhas “MILES” des-
de o início da medição.
1Multifunções, visor
2Botão “Start/Stop”
3Botão “Mode/Reset”
UF1W73P0.book Page 47 Wednesday, June 16, 2010 7:15 PM

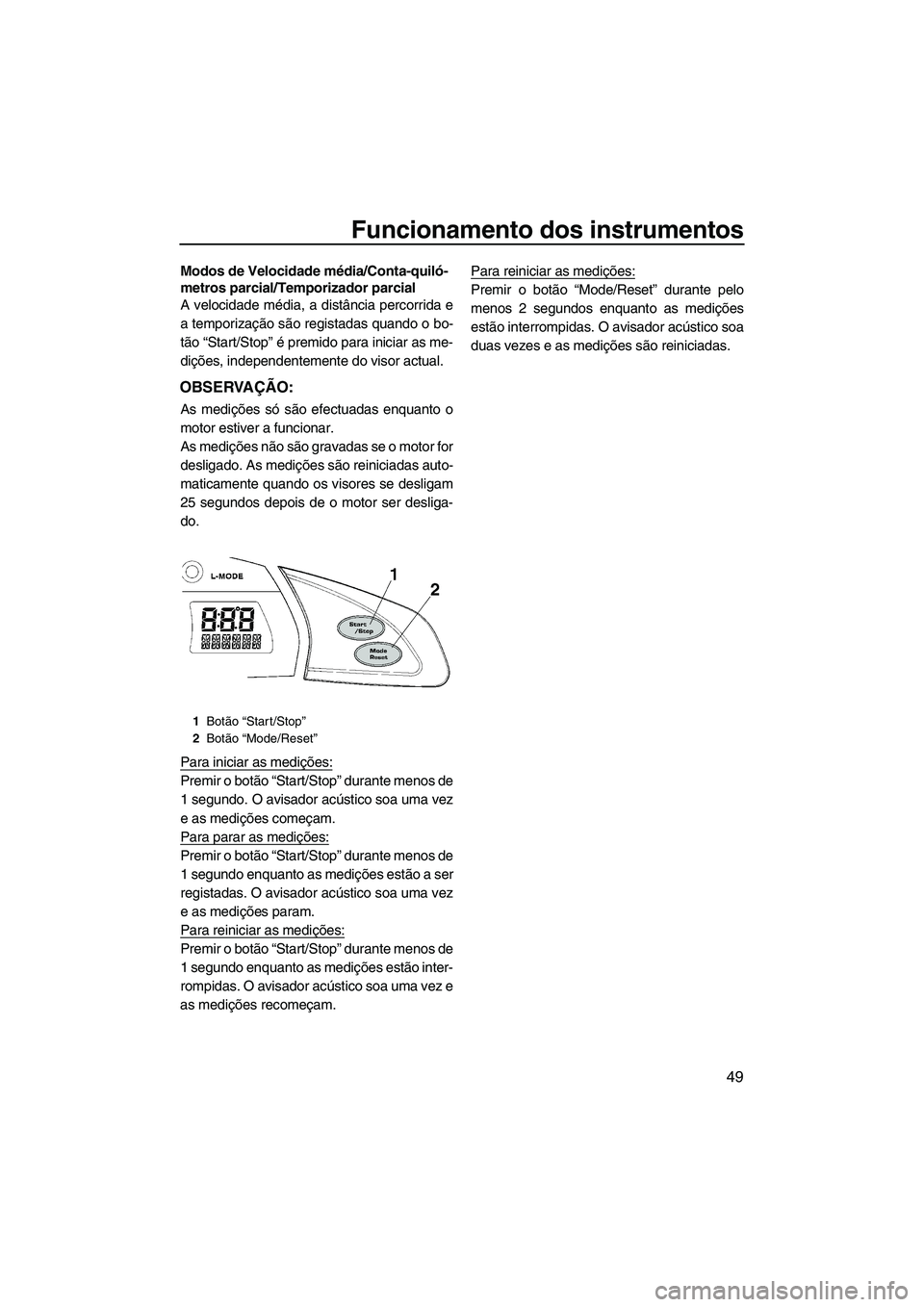

Funcionamento dos instrumentos
49
Modos de Velocidade média/Conta-quiló-
metros parcial/Temporizador parcial
A velocidade média, a distância percorrida e
a temporização são registadas quando o bo-
tão “Start/Stop” é premido para iniciar as me-
dições, independentemente do visor actual.
OBSERVAÇÃO:
As medições só são efectuadas enquanto o
motor estiver a funcionar.
As medições não são gravadas se o motor for
desligado. As medições são reiniciadas auto-
maticamente quando os visores se desligam
25 segundos depois de o motor ser desliga-
do.
Para iniciar as medições:
Premir o botão “Start/Stop” durante menos de
1 segundo. O avisador acústico soa uma vez
e as medições começam.
Para parar as medições:
Premir o botão “Start/Stop” durante menos de
1 segundo enquanto as medições estão a ser
registadas. O avisador acústico soa uma vez
e as medições param.
Para reiniciar as medições:
Premir o botão “Start/Stop” durante menos de
1 segundo enquanto as medições estão inter-
rompidas. O avisador acústico soa uma vez e
as medições recomeçam.Para reiniciar as medições:
Premir o botão “Mode/Reset” durante pelo
menos 2 segundos enquanto as medições
estão interrompidas. O avisador acústico soa
duas vezes e as medições são reiniciadas.
1Botão “Start/Stop”
2Botão “Mode/Reset”
