YAMAHA FX SHO 2012 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Λειτουργία οργάνων
44
Τα μεγάλα εξωτερικά ψηφία στο μετρητή
επισημαίνουν τις στροφές του κινητήρα × 100 rpm
(στροφές/λεπτό).
Η ενδεικτική λυχνία “RPM” (στροφές/λεπτό)
ανάβει σταθερά όταν είναι επιλεγμένο το
αναλογικό στροφόμετρο.
Για να μεταβείτε από το ταχύμετρο στο
στροφόμετρο:
Πατήστε το κουμπί “SPEED/RPM” (Ταχύτητα -
Στροφές/λεπτό) για τουλάχιστον 1 δευτερόλεπτο,
αφότου ενεργοποιηθεί το ταμπλό πολλαπλών
λειτουργιών. Όταν ο μετρητής μεταβεί στη
λειτουργία αναλογικού στροφόμετρου, η
ενδεικτική λυχνία “RPM” ανάβει σταθερά.
Αναλογικό ταχύμετρο
Το αναλογικό ταχύμετρο εμφανίζει την ταχύτητα
του υδροσκάφους σε σχέση με το νερό.
Τα μικρά εσωτερικά ψηφία στο μετρητή
επισημαίνουν την ταχύτητα του υδροσκάφους
σε
χιλιόμετρα/ώρα “km/h” και τα μεγάλα εξωτερικά
ψηφία την ταχύτητα σε μίλια/ώρα “mph”.
Η ενδεικτική λυχνία “SPEED” (Ταχύτητα) ανάβει
σταθερά όταν είναι επιλεγμένο το αναλογικό
ταχύμετρο.
Για να μεταβείτε από το στροφόμετρο στο
ταχύμετρο:
Πατήστε το κουμπί “SPEED/RPM” (Ταχύτητα -
Στροφές/λεπτό) για τουλάχιστον 1 δευτερόλεπτο,
αφότου ενεργοποιηθεί το ταμπλό πολλαπλώνλειτουργιών. Όταν ο μετρητής μεταβεί στη
λειτουργία αναλογικού ταχύμετρου, η ενδεικτική
λυχνία “SPEED” ανάβει σταθερά, αν ως μονάδα
μέτρησης έχει επιλεγεί “km/h”. Η ενδεικτική
λυχνία “SPEED” αναβοσβήνει τρεις φορές και
μετά ανάβει σταθερά, αν ως μονάδα μέτρησης έχει
επιλεγεί “mph”. (Βλ. σελίδα 45 για πληροφορίες
σχετικά
με την εναλλαγή των μονάδων μέτρησης
του ψηφιακού ταχύμετρου.)
1Κουμπί “SPEED/RPM”(Ταχύτητα -
Στροφές/λεπτό)
2Ενδεικτική λυχνία “RPM” (στροφές/λεπτό)
2
1
1Κουμπί “SPEED/RPM”(Τα χ ύ τ η τ α -
Στροφές/λεπτό)
2Ενδεικτική λυχνία “SPEED” (ταχύτητα)
2
1
UF2S70R0.book Page 44 Thursday, December 8, 2011 11:09 AM

Λειτουργία οργάνων
45
RJU35024Οθόνη πληροφοριών
Η οθόνη πληροφοριών δείχνει τις συνθήκες
λειτουργίας του υδροσκάφους.
RJU42360Ψηφιακό ταχύμετρο
Το ψηφιακό ταχύμετρο δείχνει την ταχύτητα του
υδροσκάφους σε σχέση με το νερό.
Με εναλλαγή των μονάδων μέτρησης, η ταχύτητα
μπορεί να εμφανίζεται σε χιλιόμετρα/ώρα (km/h)
ή μίλια/ώρα (mph).
ΣΗMΕΙΩΣΗ:
Από το εργοστάσιο της Yamaha έχουν επιλεγεί ως
μονάδες μέτρησης τα μίλια.Οθόνη ψηφιακού ταχύμετρου (mph)
Η ενδεικτική λυχνία “SPEED” αναβοσβήνει τρεις
φορές, αν επιλεγούν ως μονάδες μέτρησης τα
μίλια, όταν ενεργοποιηθεί το ταμπλό πολλαπλών
λειτουργιών.
ΣΗMΕΙΩΣΗ:
Αν επιλεγεί το αναλογικό ταχύμετρο, η ενδεικτική
λυχνία “SPEED” αναβοσβήνει τρεις φορές και,
στη συνέχεια, ανάβει σταθερά.
Οθόνη ψηφιακού ταχύμετρου (km/h)
Η ενδεικτική λυχνία “SPEED” (Ταχύτητα)
αναβοσβήνει μία φορά, αν επιλεγούν ως μονάδες
μέτρησης τα χιλιόμετρα, όταν ενεργοποιηθεί το
ταμπλό πολλαπλών λειτουργιών.
ΣΗMΕΙΩΣΗ:
Αν επιλεγεί το αναλογικό ταχύμετρο, η ενδεικτική
λυχνία “SPEED” αναβοσβήνει μία φορά και, στη
συνέχεια, ανάβει σταθερά.
Για εναλλαγή των μονάδων μέτρησης του
ψηφιακού ταχύμετρου:
Πατήστε το κουμπί “VOLT/HOUR” (Volt/Ώρες)
για τουλάχιστον 1 δευτερόλεπτο, εντός 10
δευτερολέπτων αφότου ενεργοποιηθεί το ταμπλό
πολλαπλών λειτουργιών. Η οθόνη του ψηφιακού
ταχύμετρου αλλάζει. Όταν οι μονάδες μέτρησης
αλλάξουν από χιλιόμετρα σε μίλια, η ενδεικτική
λυχνία “SPEED” αναβοσβήνει τρεις φορές.

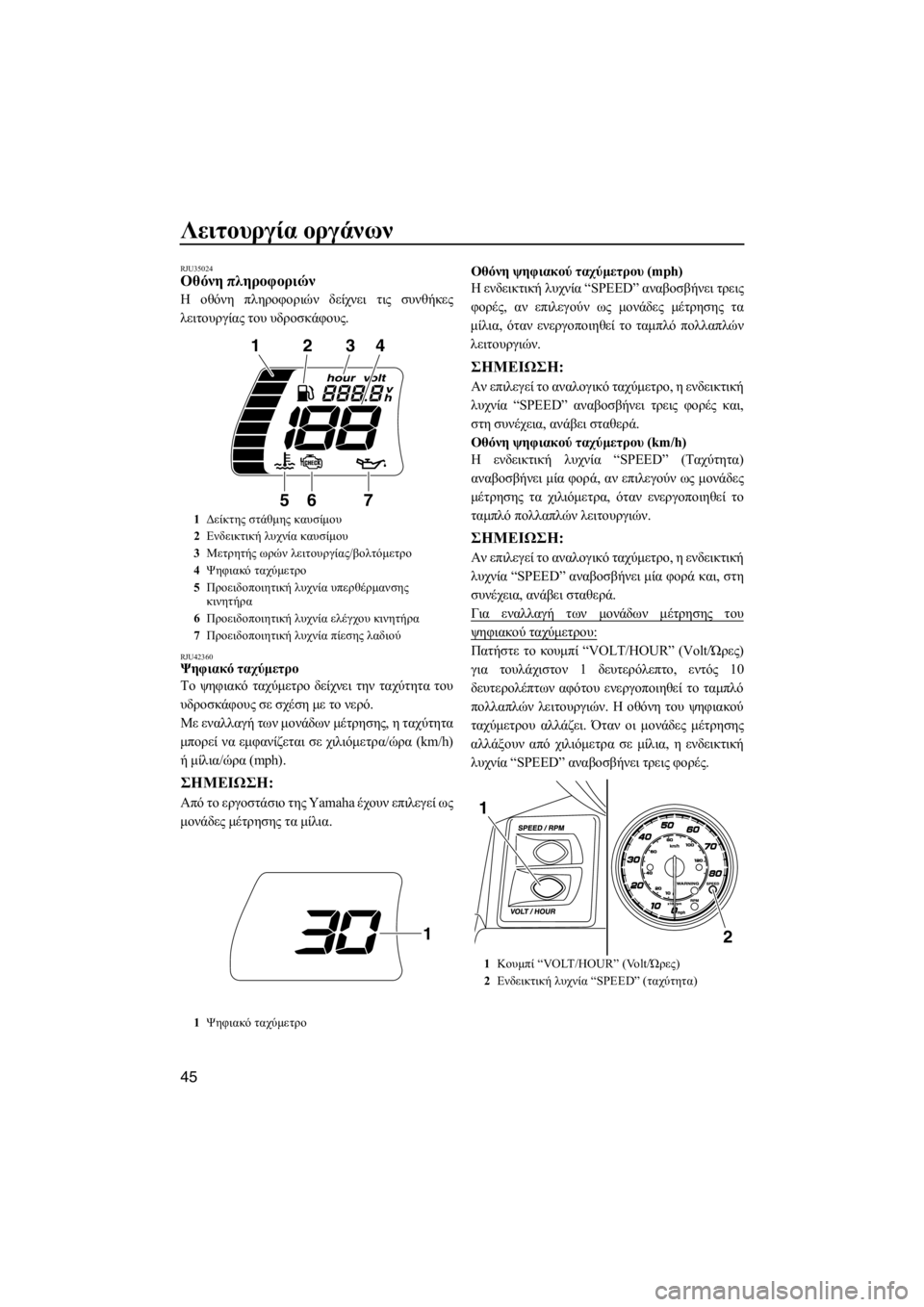

1Δείκτης στάθμης καυσίμου
2Ενδεικτική λυχνία καυσίμου
3Μετρητής ωρών λειτουργίας/βολτόμετρο
4Ψηφιακό ταχύμετρο
5Προειδοποιητική λυχνία υπερθέρμανσης
κινητήρα
6Προειδοποιητική λυχνία ελέγχου κινητήρα
7Προειδοποιητική λυχνία πίεσης λαδιού
1Ψηφιακό ταχύμετρο
123
567
4
1
1Κουμπί “VOLT/HOUR” (Volt/Ώρες)
2Ενδεικτική λυχνία “SPEED” (ταχύτητα)
2
1
UF2S70R0.book Page 45 Thursday, December 8, 2011 11:09 AM

Λειτουργία οργάνων
46
ΣΗMΕΙΩΣΗ:
FX Cruiser SHO: Η εναλλαγή μεταξύ των
μονάδων ένδειξης μπορεί να γίνει και με το
ταυτόχρονο πάτημα των κουμπιών
“START/STOP”(Εκκίνηση/Διακοπή) και
“MODE/RESET” (Λειτουργία/Επαναφορά) για
τουλάχιστον 8 δευτερόλεπτα.
RJU42260Μετρητής ωρών λειτουργίας/βολτόμετρο
Ο μετρητής ωρών λειτουργίας/βολτόμετρο
διαθέτει μια λειτουργία μέτρησης ωρών και μια
λειτουργία βολτόμετρου. Ο μετρητής αυτός
μπορεί να χρησιμοποιηθεί ως μετρητής ωρών
λειτουργίας ή ως βολτόμετρο.
ΣΗMΕΙΩΣΗ:
Ο μετρητής ωρών λειτουργίας επιλέχθηκε στο
εργοστάσιο της Yamaha.Μετρητής ωρών λειτουργίας
Ο μετρητής ωρών λειτουργίας δείχνει το συνολικό
αριθμό ωρών που λειτούργησε ο κινητήρας από
την αγορά του υδροσκάφους.
ΣΗMΕΙΩΣΗ:
Ο αριθμός των ωρών που έχουν παρέλθει δεν
χάνεται ακόμα κι αν αποσυνδεθούν οι πόλοι της
μπαταρίας.
Για να μεταβείτε από το βολτόμετρο στο μετρητή
ωρών λειτουργίας:
Πατήστε το κουμπί “VOLT/HOUR” (Volt/Ώρες)
για τουλάχιστον 1 δευτερόλεπτο, αφότου
ενεργοποιηθεί το ταμπλό πολλαπλών λειτουργιών
για τουλάχιστον 10 δευτερόλεπτα. Η οθόνη
μεταβαίνει από το βολτόμετρο στο μετρητή ωρών
λειτουργίας.
Βολτόμετρο
Το βολτόμετρο εμφανίζει την τάση της μπαταρίας.
Όταν η τάση της μπαταρίας είναι κανονική, το
βολτόμετρο δείχνει περίπου 12 Volt.
Αν η τάση της μπαταρίας μειωθεί σημαντικά,
εμφανίζεται “LO” στο
βολτόμετρο. Αν η τάση της
μπαταρίας αυξηθεί σημαντικά, εμφανίζεται “HI”.
Αν εμφανίζεται “LO” ή “HI”, επιστρέψτε αμέσως
στην ακτή και απευθυνθείτε σε έναν αντιπρόσωπο
της Yamaha για σέρβις του υδροσκάφους.

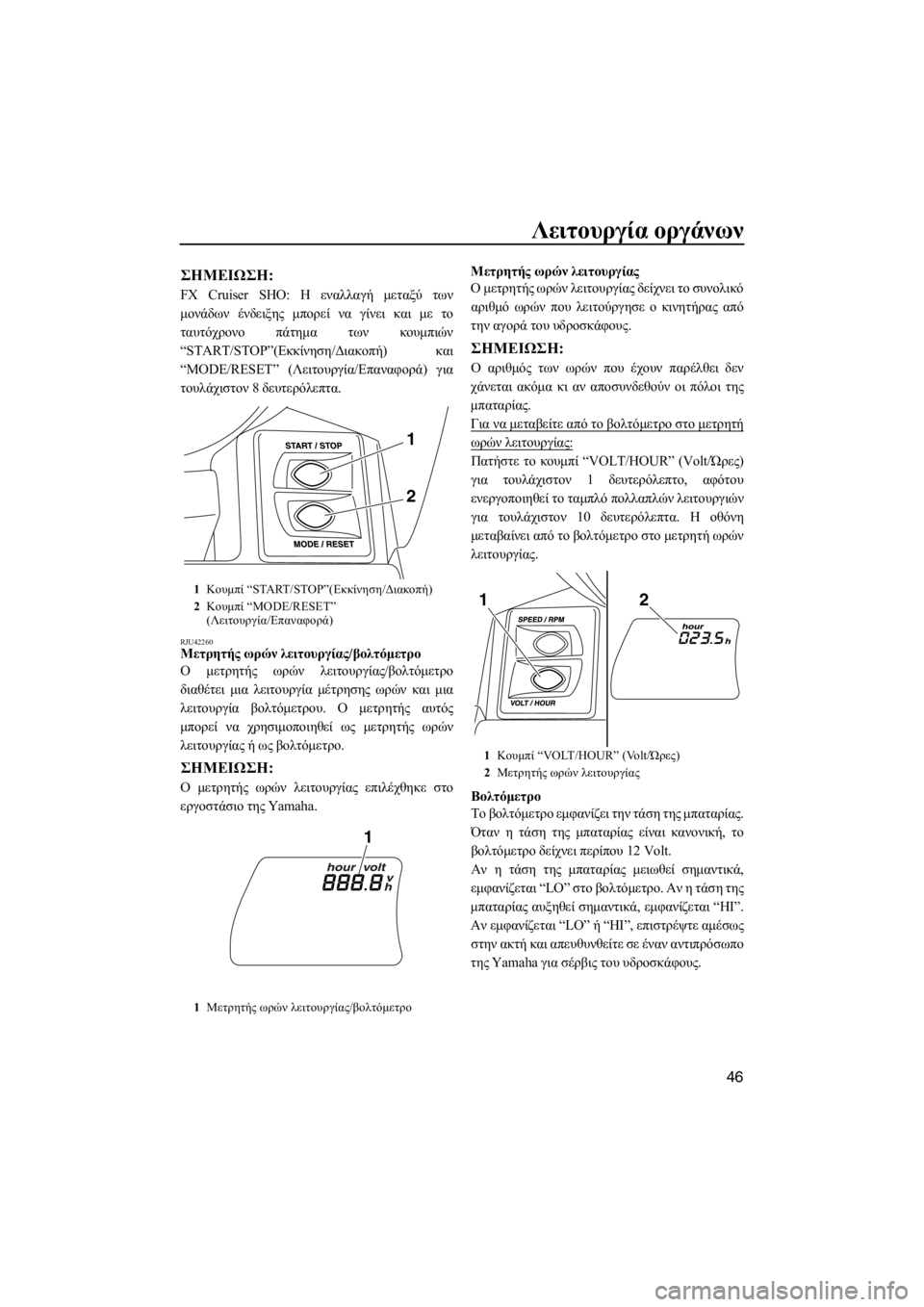

1Κουμπί “START/STOP”(Εκκίνηση/Διακοπή)
2Κουμπί “MODE/RESET”
(Λειτουργία/Επαναφορά)
1Μετρητής ωρών λειτουργίας/βολτόμετρο
1
2
1
1Κουμπί “VOLT/HOUR” (Volt/Ώρες)
2Μετρητής ωρών λειτουργίας
21
UF2S70R0.book Page 46 Thursday, December 8, 2011 11:09 AM

Λειτουργία οργάνων
47
Για να μεταβείτε από το μετρητή ωρών
λειτουργίας στο βολτόμετρο:
Πατήστε το κουμπί “VOLT/HOUR” (Volt/Ώρες)
για τουλάχιστον 1 δευτερόλεπτο, αφότου
ενεργοποιηθεί το ταμπλό πολλαπλών λειτουργιών
για τουλάχιστον 10 δευτερόλεπτα. Η οθόνη
μεταβαίνει από το μετρητή ωρών λειτουργίας στο
βολτόμετρο.
RJU31514Δείκτης στάθμης καυσίμου
Ο δείκτης στάθμης καυσίμου δείχνει την
ποσότητα καυσίμου που απομένει στο
ρεζερβουάρ καυσίμου. Η ποσότητα καυσίμου που
απομένει στο ρεζερβουάρ εμφανίζεται με τη
μορφή οκτώ τμημάτων, που σβήνουν ανά δύο όσο
μειώνεται η στάθμη καυσίμου.
ΣΗMΕΙΩΣΗ:
Η ακρίβεια του δείκτη στάθμης καυσίμου
εξαρτάται από τις συνθήκες λειτουργίας.Χρησιμοποιήστε τη λειτουργία αυτή μόνο ως
βοήθημα.
RJU42340Προειδοποίηση στάθμης καυσίμου
Εάν η στάθμη καυσίμου που έχει απομείνει στο
ρεζερβουάρ πέσει στα 18 L (4.8 US gal, 4.0 Imp.
gal) περίπου, τα δύο κατώτατα τμήματα στάθμης
καυσίμου, η προειδοποιητική λυχνία στάθμης
καυσίμου και η ενδεικτική λυχνία “WARNING”
(προειδοποίηση) αναβοσβήνουν και ο βομβητής
ηχεί διακεκομμένα.
Αν ενεργοποιηθεί η προειδοποίηση στάθμης
καυσίμου, γεμίστε ξανά το ρεζερβουάρ καυσίμου
το συντομότερο δυνατό. (Βλ. σελίδα
63 για
πληροφορίες σχετικά με το γέμισμα του
ρεζερβουάρ καυσίμου.)
Μετά την επαναπλήρωση του ρεζερβουάρ
καυσίμου, τα προειδοποιητικά σήματα σταματούν
όταν πάρει ξανά μπροστά ο κινητήρας.

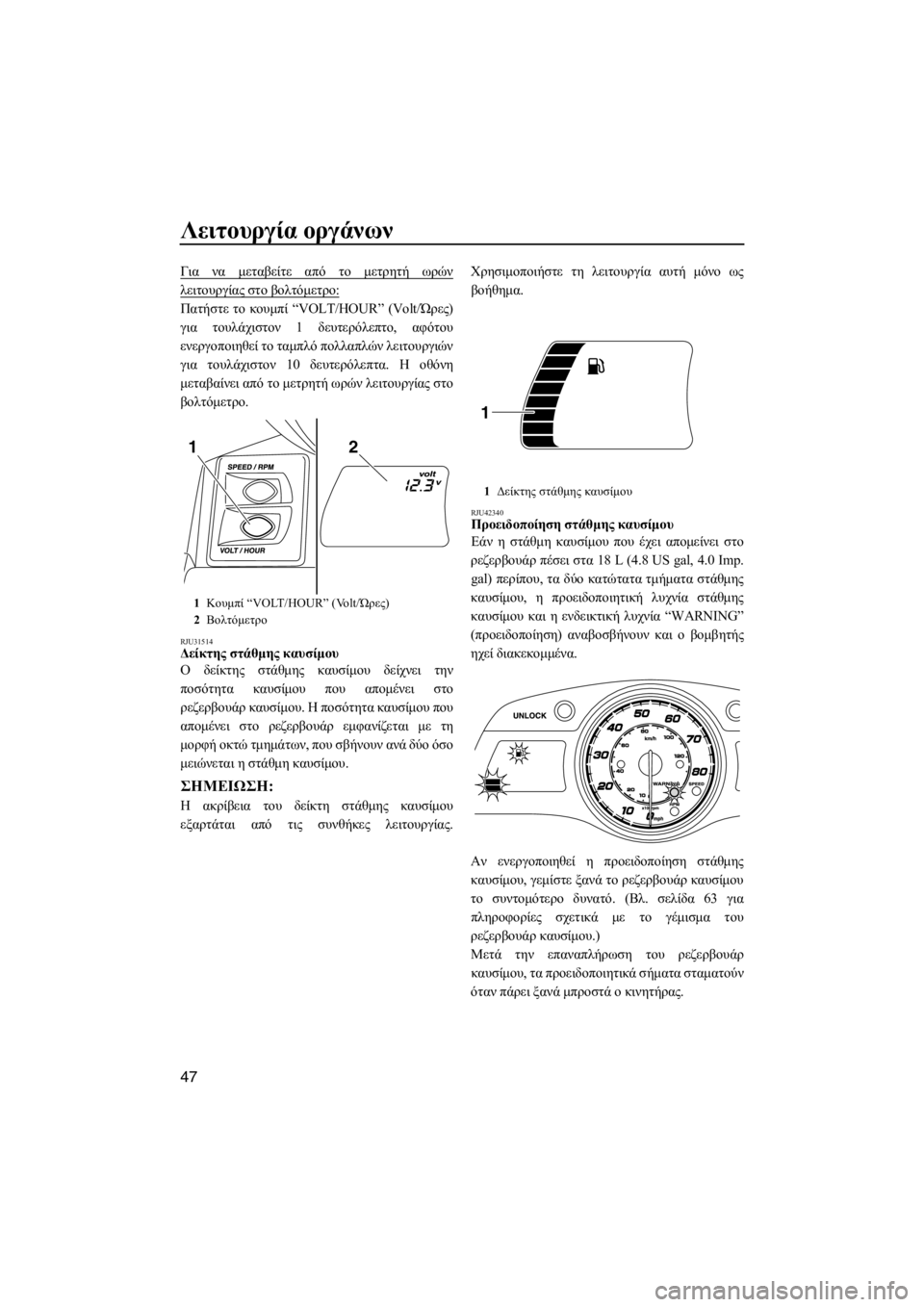

1Κουμπί “VOLT/HOUR” (Volt/Ώρες)
2Βολτόμετρο
21
1Δείκτης στάθμης καυσίμου
1
UF2S70R0.book Page 47 Thursday, December 8, 2011 11:09 AM

Λειτουργία οργάνων
48
ΣΗMΕΙΩΣΗ:
Πατήστε οποιοδήποτε κουμπί λειτουργίας του
ταμπλό πολλαπλών λειτουργιών για να
σταματήσει ο βομβητής.
RJU42270Προειδοποίηση πίεσης λαδιού
Εάν η πίεση λαδιού μειωθεί σημαντικά, η
ενδεικτική λυχνία “WARNING” και η
προειδοποιητική λυχνία πίεσης λαδιού
αναβοσβήνουν, ενώ ο βομβητής ηχεί
διακεκομμένα. Ταυτόχρονα, περιορίζονται οι
στροφές του κινητήρα.
Αν ενεργοποιηθεί η προειδοποίηση πίεσης λαδιού,
μειώστε αμέσως τις στροφές του κινητήρα,
επιστρέψτε στην ακτή και ελέγξτε τη στάθμη
λαδιού του κινητήρα. (Βλ. σελίδα
65 για
πληροφορίες σχετικά με τον έλεγχο της στάθμης
λαδιού του κινητήρα.) Εάν η στάθμη λαδιού
υποδεικνύει επαρκή ποσότητα, απευθυνθείτε σε
έναν αντιπρόσωπο της Yamaha για έλεγχο του
υδροσκάφους.
ΣΗMΕΙΩΣΗ:
Πατήστε οποιοδήποτε κουμπί λειτουργίας του
ταμπλό πολλαπλών λειτουργιών για να
σταματήσει ο βομβητής.
RJU42370Προειδοποίηση υπερθέρμανσης κινητήρα
Εάν η θερμοκρασία κινητήρα αυξηθεί σημαντικά,
η προειδοποιητική λυχνία υπερθέρμανσης
κινητήρα και η ενδεικτική λυχνία “WARNING”
(προειδοποίηση) αναβοσβήνουν, και ο βομβητής
ηχεί διακεκομμένα. Στη συνέχεια, ηπροειδοποιητική λυχνία υπερθέρμανσης κινητήρα
και η ενδεικτική λυχνία “WARNING”
(προειδοποίηση) σταματούν να αναβοσβήνουν
και ανάβουν σταθερά, ενώ ο βομβητής ηχεί
συνεχώς. Ταυτόχρονα, περιορίζονται οι στροφές
του
κινητήρα.
Αν ενεργοποιηθεί η προειδοποίηση
υπερθέρμανσης του κινητήρα, μειώστε αμέσως τις
στροφές του κινητήρα, επιστρέψτε στην ακτή και,
στη συνέχεια, βεβαιωθείτε ότι εξέρχεται νερό από
το αριστερό στόμιο εξόδου νερού ψύξης με τον
κινητήρα σε λειτουργία. Αν δεν εξέρχεται νερό,
σβήστε τον κινητήρα και, στη συνέχεια, ελέγξτε
αν έχει βουλώσει το στόμιο εισροής
νερού
εκτόξευσης. (Βλ. σελίδα 110 για πληροφορίες
σχετικά με το στόμιο εισροής νερού εκτόξευσης.)
ΠΡΟΣΟΧΗ: Εάν δεν μπορείτε να εντοπίσετε
και να εξαλείψετε την αιτία της
υπερθέρμανσης, συμβουλευτείτε κάποιον
αντιπρόσωπο της Yamaha. Εάν ο κινητήρας
UF2S70R0.book Page 48 Thursday, December 8, 2011 11:09 AM

Λειτουργία οργάνων
49
συνεχίσει να λειτουργεί σε υψηλές στροφές,
μπορεί να υποστεί σοβαρή βλάβη.
[RCJ00041]
ΣΗMΕΙΩΣΗ:
Πατήστε οποιοδήποτε κουμπί λειτουργίας του
ταμπλό πολλαπλών λειτουργιών για να
σταματήσει ο βομβητής.
RJU42280Προειδοποίηση ελέγχου κινητήρα
Εάν εντοπιστεί δυσλειτουργία σε κάποιον
αισθητήρα ή βραχυκύκλωμα, η προειδοποιητική
λυχνία ελέγχου κινητήρα και η ενδεικτική λυχνία
“WARNING” (προειδοποίηση) αναβοσβήνουν,
και ο βομβητής ηχεί διακεκομμένα.
Αν ενεργοποιηθεί η προειδοποίηση ελέγχου
κινητήρα, μειώστε αμέσως τις στροφές του
κινητήρα, επιστρέψτε στην ακτή και ζητήστε από
έναν αντιπρόσωπο της Yamaha να ελέγξει τον
κινητήρα.
ΣΗMΕΙΩΣΗ:
Πατήστε οποιοδήποτε κουμπί λειτουργίας του
ταμπλό πολλαπλών λειτουργιών για να
σταματήσει ο βομβητής.

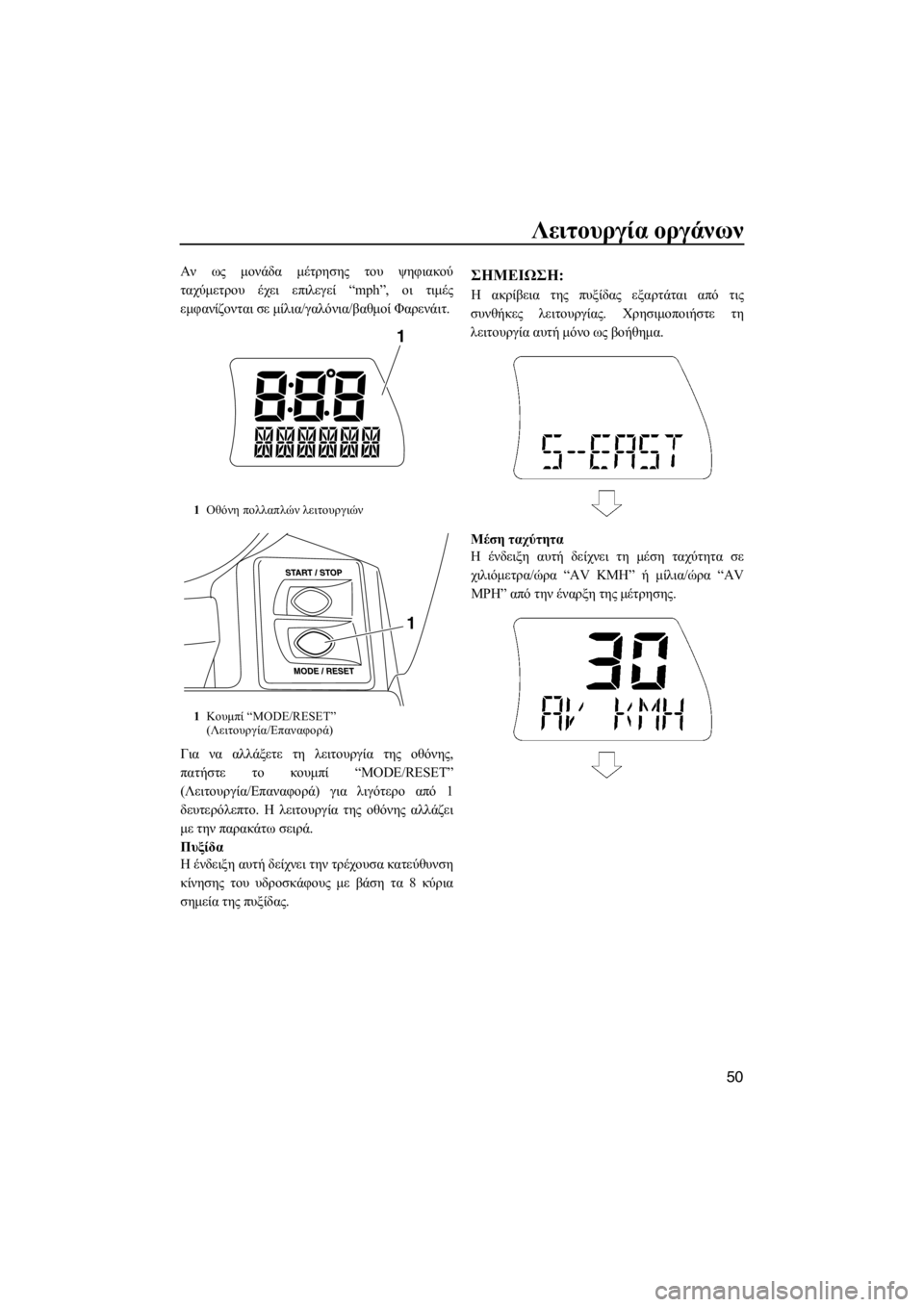

RJU42250Οθόνη πολλαπλών λειτουργιών (FX
Cruiser SHO)
Η οθόνη πολλαπλών λειτουργιών δείχνει τις
παρακάτω πληροφορίες.
Οι μονάδες μέτρησης της οθόνης πολλαπλών
λειτουργιών επιλέγονται σύμφωνα με τις μονάδες
μέτρησης του ψηφιακού ταχύμετρου. (Για να
αλλάξετε τις μονάδες μέτρησης, ανατρέξτε στη
σελίδα 45 για τις διαδικασίες επιλογής των
μονάδων του ψηφιακού ταχύμετρου.)
Αν ως μονάδα μέτρησης του ψηφιακού
ταχύμετρου έχει επιλεγεί “km/h”, οι τιμές
εμφανίζονται σε
χιλιόμετρα/λίτρα/βαθμοί
Κελσίου.
UF2S70R0.book Page 49 Thursday, December 8, 2011 11:09 AM

Λειτουργία οργάνων
50
Αν ως μονάδα μέτρησης του ψηφιακού
ταχύμετρου έχει επιλεγεί “mph”, οι τιμές
εμφανίζονται σε μίλια/γαλόνια/βαθμοί Φαρενάιτ.
Για να αλλάξετε τη λειτουργία της οθόνης,
πατήστε το κουμπί “MODE/RESET”
(Λειτουργία/Επαναφορά) για λιγότερο από 1
δευτερόλεπτο. Η λειτουργία της οθόνης αλλάζει
με την παρακάτω σειρά.
Πυξίδα
Η ένδειξη αυτή δείχνει την τρέχουσα κατεύθυνση
κίνησης του υδροσκάφους
με βάση τα 8 κύρια
σημεία της πυξίδας.
ΣΗMΕΙΩΣΗ:
Η ακρίβεια της πυξίδας εξαρτάται από τις
συνθήκες λειτουργίας. Χρησιμοποιήστε τη
λειτουργία αυτή μόνο ως βοήθημα.
Μέση ταχύτητα
Η ένδειξη αυτή δείχνει τη μέση ταχύτητα σε
χιλιόμετρα/ώρα “AV KMH” ή μίλια/ώρα “AV
MPH” από την έναρξη της μέτρησης.
1Οθόνη πολλαπλών λειτουργιών
1Κουμπί “MODE/RESET”
(Λειτουργία/Επαναφορά)
1
1
UF2S70R0.book Page 50 Thursday, December 8, 2011 11:09 AM

Λειτουργία οργάνων
51

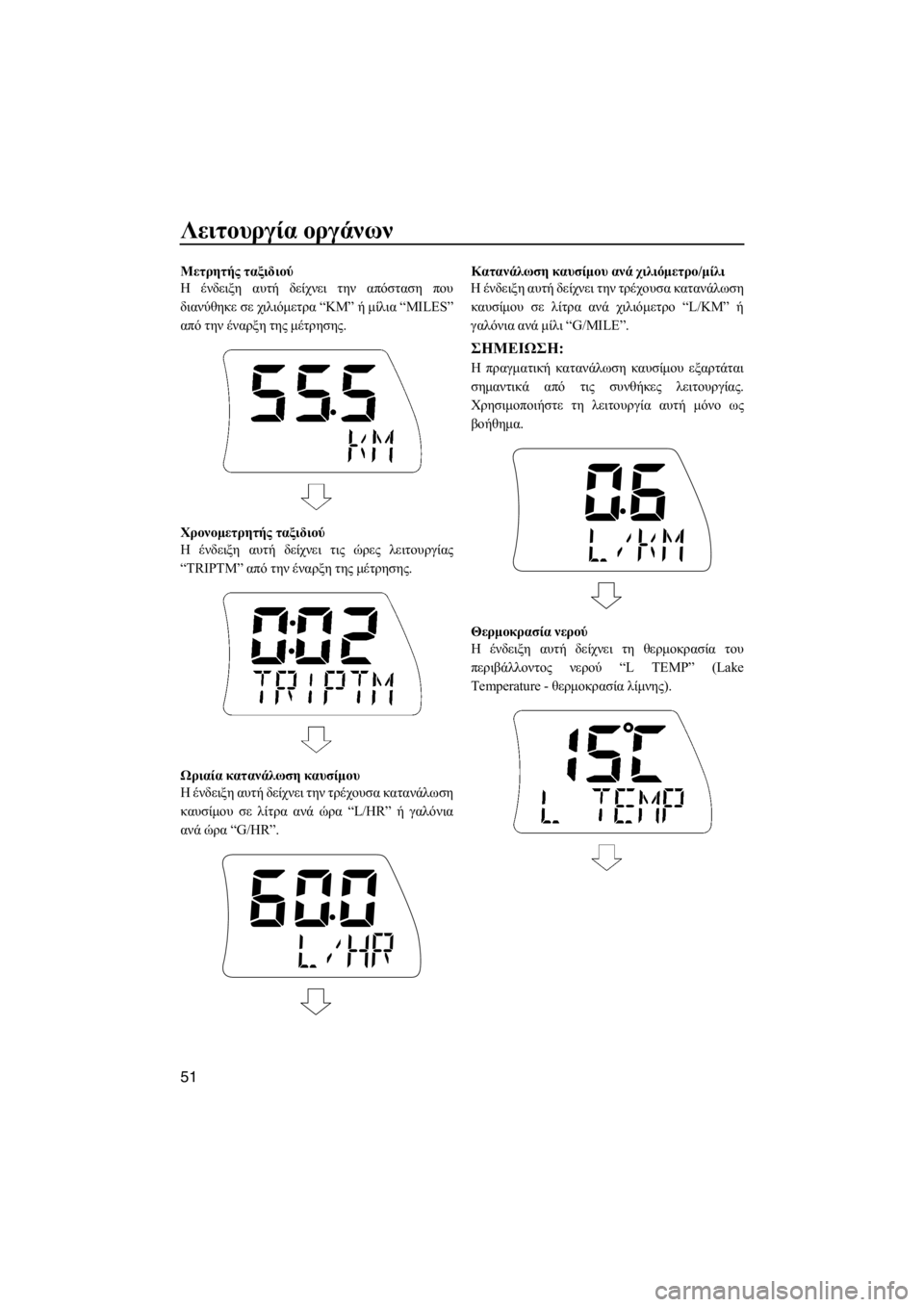

Μετρητής ταξιδιού
Η ένδειξη αυτή δείχνει την απόσταση που
διανύθηκε σε χιλιόμετρα “KM” ή μίλια “MILES”
από την έναρξη της μέτρησης.
Χρονομετρητής ταξιδιού
Η ένδειξη αυτή δείχνει τις ώρες λειτουργίας
“TRIPTM” από την έναρξη της μέτρησης.
Ωριαία κατανάλωση καυσίμου
Η ένδειξη αυτή δείχνει την τρέχουσα κατανάλωση
καυσίμου σε λίτρα ανά ώρα “L/HR” ή γαλόνια
ανά ώρα “G/HR”.Κατανάλωση καυσίμου ανά χιλιόμετρο/μίλι
Η ένδειξη αυτή δείχνει την τρέχουσα κατανάλωση
καυσίμου σε λίτρα ανά χιλιόμετρο “L/KM” ή
γαλόνια ανά μίλι “G/MILE”.
ΣΗMΕΙΩΣΗ:
Η πραγματική κατανάλωση καυσίμου εξαρτάται
σημαντικά από τις συνθήκες λειτουργίας.
Χρησιμοποιήστε τη λειτουργία αυτή μόνο ως
βοήθημα.
Θερμοκρασία νερού
Η ένδειξη αυτή δείχνει τη θερμοκρασία του
περιβάλλοντος νερού “L TEMP” (Lake
Temperature - θερμοκρασία λίμνης).
UF2S70R0.book Page 51 Thursday, December 8, 2011 11:09 AM

Λειτουργία οργάνων
52

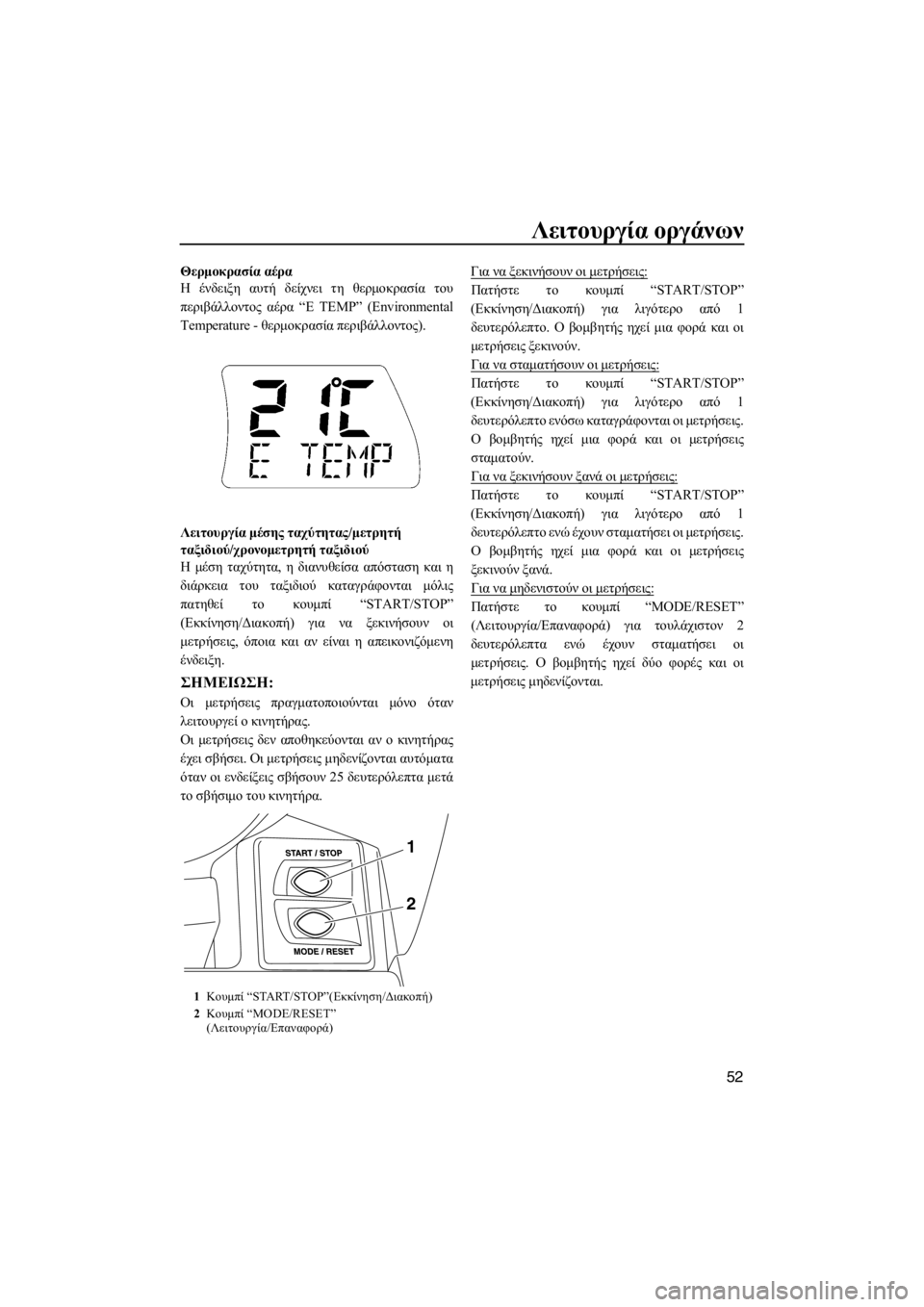

Θερμοκρασία αέρα
Η ένδειξη αυτή δείχνει τη θερμοκρασία του
περιβάλλοντος αέρα “E TEMP” (Environmental
Temperature - θερμοκρασία περιβάλλοντος).
Λειτουργία μέσης ταχύτητας/μετρητή
ταξιδιού/χρονομετρητή ταξιδιού
Η μέση ταχύτητα, η διανυθείσα απόσταση και η
διάρκεια του ταξιδιού καταγράφονται μόλις
πατηθεί το κουμπί “START/STOP”
(Εκκίνηση/Διακοπή) για να ξεκινήσουν οι
μετρήσεις, όποια και αν είναι η απεικονιζόμενη
ένδειξη.
ΣΗMΕΙΩΣΗ:
Οι μετρήσεις πραγματοποιούνται μόνο όταν
λειτουργεί ο κινητήρας.
Οι μετρήσεις δεν αποθηκεύονται αν ο κινητήρας
έχει σβήσει. Οι μετρήσεις μηδενίζονται αυτόματα
όταν οι ενδείξεις σβήσουν 25 δευτερόλεπτα μετά
το σβήσιμο του κινητήρα.Για να ξεκινήσουν οι μετρήσεις:
Πατήστε το κουμπί “START/STOP”
(Εκκίνηση/Διακοπή) για λιγότερο από 1
δευτερόλεπτο. Ο βομβητής ηχεί μια φορά και οι
μετρήσεις ξεκινούν.
Για να σταματήσουν οι μετρήσεις:
Πατήστε το κουμπί “START/STOP”
(Εκκίνηση/Διακοπή) για λιγότερο από 1
δευτερόλεπτο ενόσω καταγράφονται οι μετρήσεις.
Ο βομβητής ηχεί μια φορά και οι μετρήσεις
σταματούν.
Για να ξεκινήσουν ξανά οι μετρήσεις:
Πατήστε το κουμπί “START/STOP”
(Εκκίνηση/Διακοπή) για λιγότερο από 1
δευτερόλεπτο ενώ έχουν σταματήσει οι μετρήσεις.
Ο βομβητής ηχεί μια φορά και οι μετρήσεις
ξεκινούν ξανά.
Για να μηδενιστούν οι μετρήσεις:
Πατήστε το κουμπί “MODE/RESET”
(Λειτουργία/Επαναφορά) για τουλάχιστον 2
δευτερόλεπτα ενώ έχουν σταματήσει οι
μετρήσεις. Ο βομβητής ηχεί δύο φορές και οι
μετρήσεις μηδενίζονται.
1Κουμπί “START/STOP”(Εκκίνηση/Διακοπή)
2Κουμπί “MODE/RESET”
(Λειτουργία/Επαναφορά)
1
2
UF2S70R0.book Page 52 Thursday, December 8, 2011 11:09 AM

Λειτουργία του εξοπλισμού
53
RJU40333

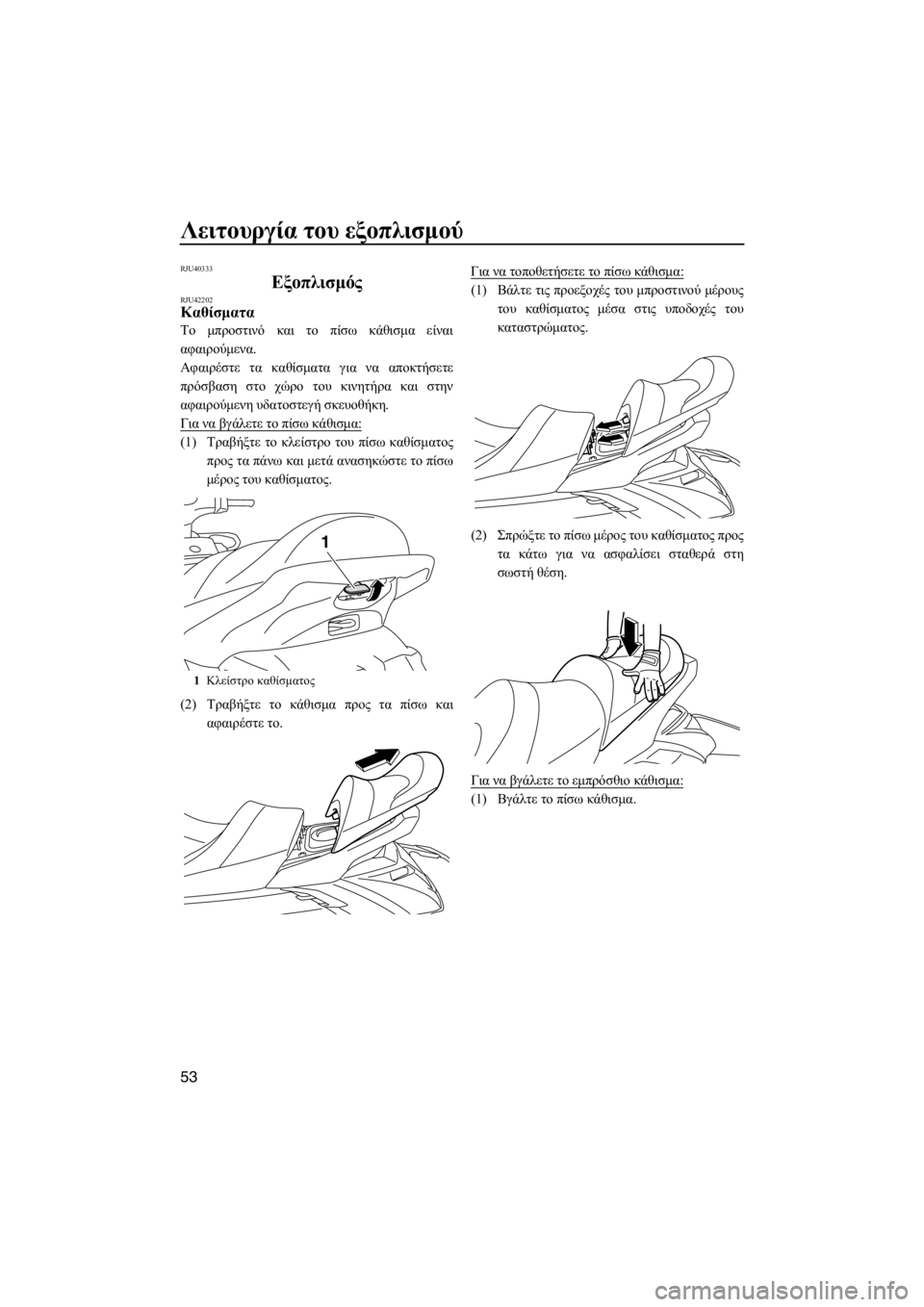

Εξοπλισμός RJU42202Καθίσματα
Το μπροστινό και το πίσω κάθισμα είναι
αφαιρούμενα.
Αφαιρέστε τα καθίσματα για να αποκτήσετε
πρόσβαση στο χώρο του κινητήρα και στην
αφαιρούμενη υδατοστεγή σκευοθήκη.
Για να βγάλετε το πίσω κάθισμα:
(1)Τραβήξτε το κλείστρο του πίσω καθίσματος
προς τα πάνω και μετά ανασηκώστε το πίσω
μέρος του καθίσματος.
(2)Τραβήξτε το κάθισμα προς τα πίσω και
αφαιρέστε το.Για να τοποθετήσετε το πίσω κάθισμα:
(1)Βάλτε τις προεξοχές του μπροστινού μέρους
του καθίσματος μέσα στις υποδοχές του
καταστρώματος.
(2)Σπρώξτε το πίσω μέρος του καθίσματος προς
τα κάτω για να ασφαλίσει σταθερά στη
σωστή θέση.
Για να βγάλετε το εμπρόσθιο κάθισμα:
(1)Βγάλτε το πίσω κάθισμα.
1Κλείστρο καθίσματος
1
UF2S70R0.book Page 53 Thursday, December 8, 2011 11:09 AM
