Fehlerbeseitigung
113

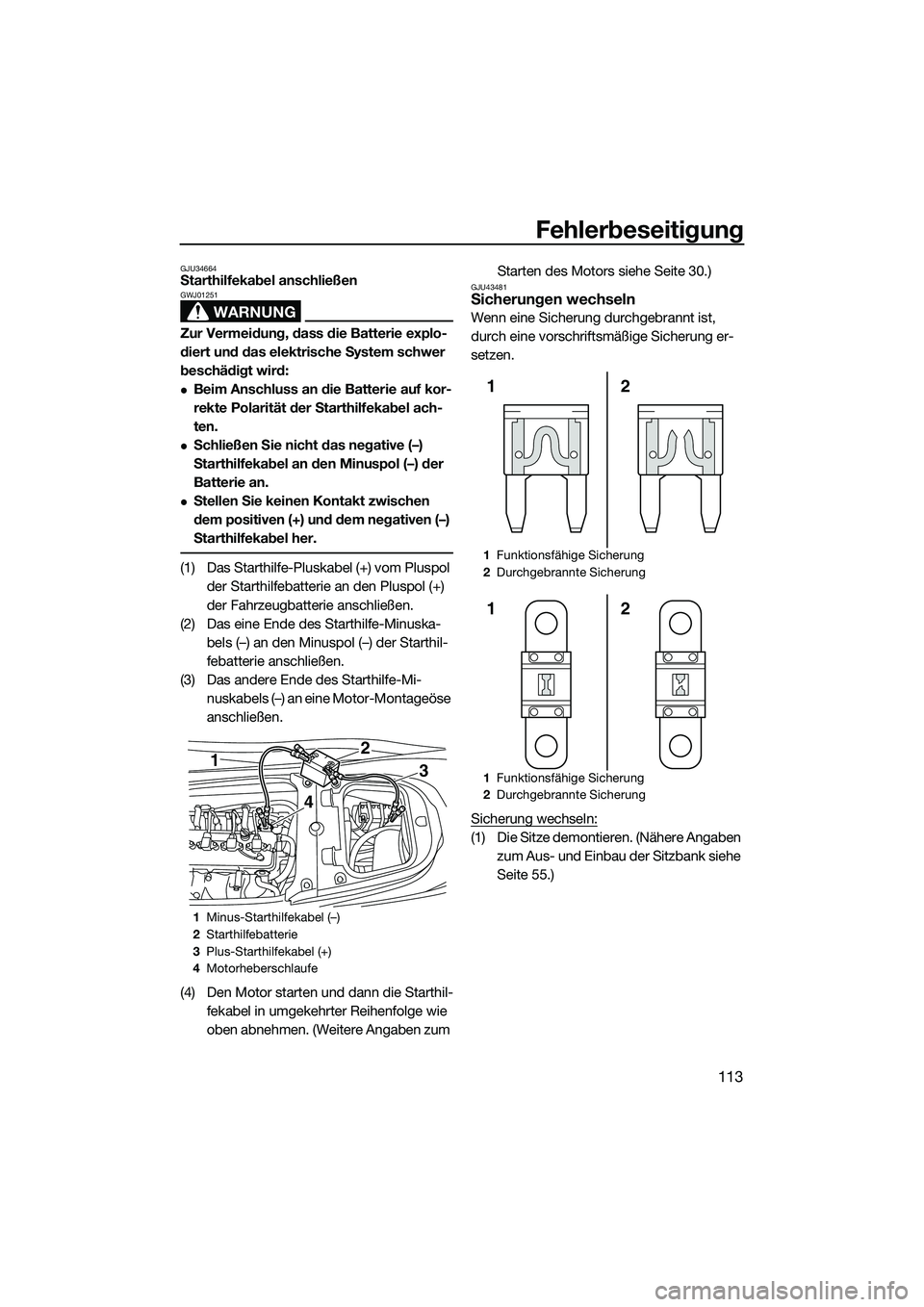

GJU34664Starthilfekabel anschließen
WARNUNG
GWJ01251
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska- bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi- nuskabels (–) an eine Motor-Montageöse
anschließen.
(4) Den Motor starten und dann die Starthil- fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum Starten des Motors siehe Seite 30.)
GJU43481Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 55.)
1Minus-Starthilfekabel (–)
2 Starthilfebatterie
3 Plus-Starthilfekabel (+)
4 Motorheberschlaufe
1
4
3
2
1Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
1 Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
2
1
2
1
UF3J71G0.book Page 113 Thursday, June 26, 2014 11:10 AM

Fehlerbeseitigung
114

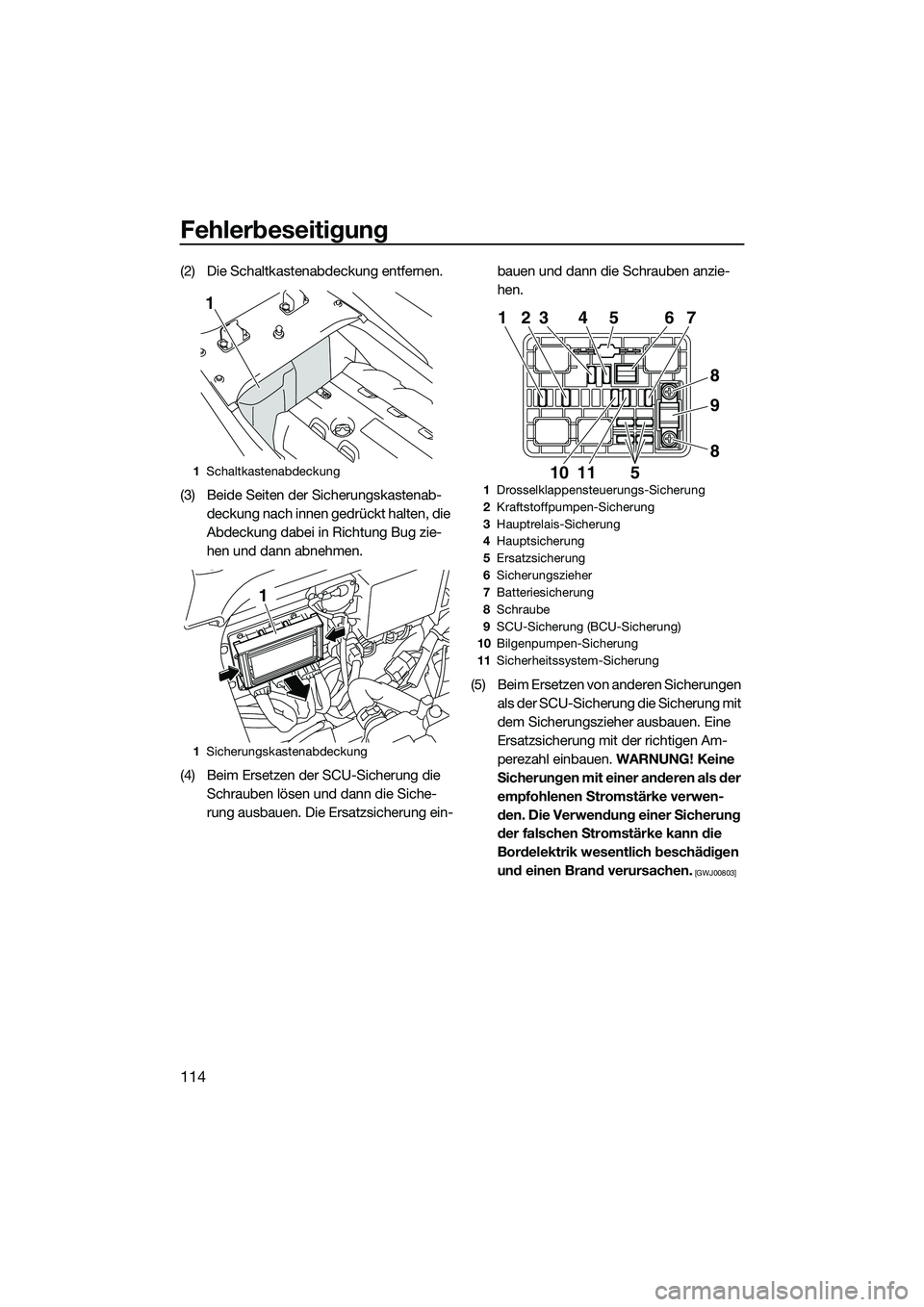

(2) Die Schaltkastenabdeckung entfernen.
(3) Beide Seiten der Sicherungskastenab-deckung nach innen gedrückt halten, die
Abdeckung dabei in Richtung Bug zie-
hen und dann abnehmen.
(4) Beim Ersetzen der SCU-Sicherung die Schrauben lösen und dann die Siche-
rung ausbauen. Die Ersatzsicherung ein- bauen und dann die Schrauben anzie-
hen.
(5) Beim Ersetzen von anderen Sicherungen als der SCU-Sicherung die Sicherung mit
dem Sicherungszieher ausbauen. Eine
Ersatzsicherung mit der richtigen Am-
perezahl einbauen. WARNUNG! Keine
Sicherungen mit einer anderen als der
empfohlenen Stromstärke verwen-
den. Die Verwendung einer Sicherung
der falschen Stromstärke kann die
Bordelektrik wesentlich beschädigen
und einen Brand verursachen.
[GWJ00803]
1 Schaltkastenabdeckung
1 Sicherungskastenabdeckung
1
1
1Drosselklappensteuerungs-Sicherung
2 Kraftstoffpumpen-Sicherung
3 Hauptrelais-Sicherung
4 Hauptsicherung
5 Ersatzsicherung
6 Sicherungszieher
7 Batteriesicherung
8 Schraube
9 SCU-Sicherung (BCU-Sicherung)
10 Bilgenpumpen-Sicherung
11 Sicherheitssystem-Sicherung
1
5
23 4 5 6 7
8
9
8
1110
UF3J71G0.book Page 114 Thursday, June 26, 2014 11:10 AM

Fehlerbeseitigung
115
(6) Die Sicherungskastenabdeckung sicher an ihre ursprüngliche Position montieren.
(7) Den Schaltkastendeckel sicher an seine ursprüngliche Position montieren.
(8) Die Sitze sicher an ihrer ursprünglichen Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.

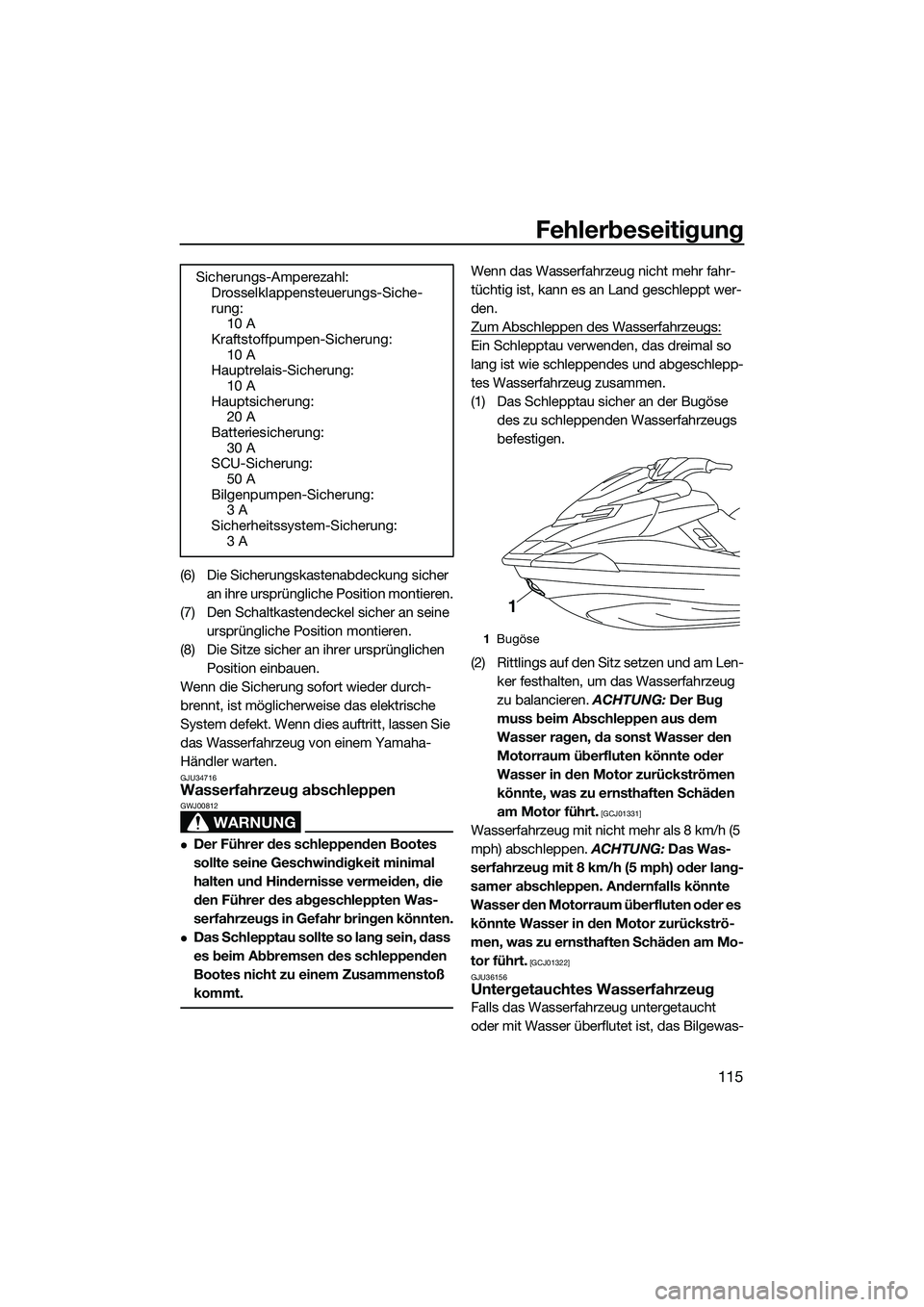

GJU34716Wasserfahrzeug abschleppen
WARNUNG
GWJ00812
Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des a bgeschleppten Was-
serfahrzeugs in Gefahr bringen könnten.
Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len- ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01322]
GJU36156
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
Sicherungs-Amperezahl:
Drosselklappensteuerungs-Siche-
rung:10 A
Kraftstoffpumpen-Sicherung:
10 A
Hauptrelais-Sicherung: 10 A
Hauptsicherung: 20 A
Batteriesicherung:
30 A
SCU-Sicherung: 50 A
Bilgenpumpen-Sicherung: 3 A
Sicherheitssystem-Sicherung:
3 A
1Bugöse
1
UF3J71G0.book Page 115 Thursday, June 26, 2014 11:10 AM

Fehlerbeseitigung
116

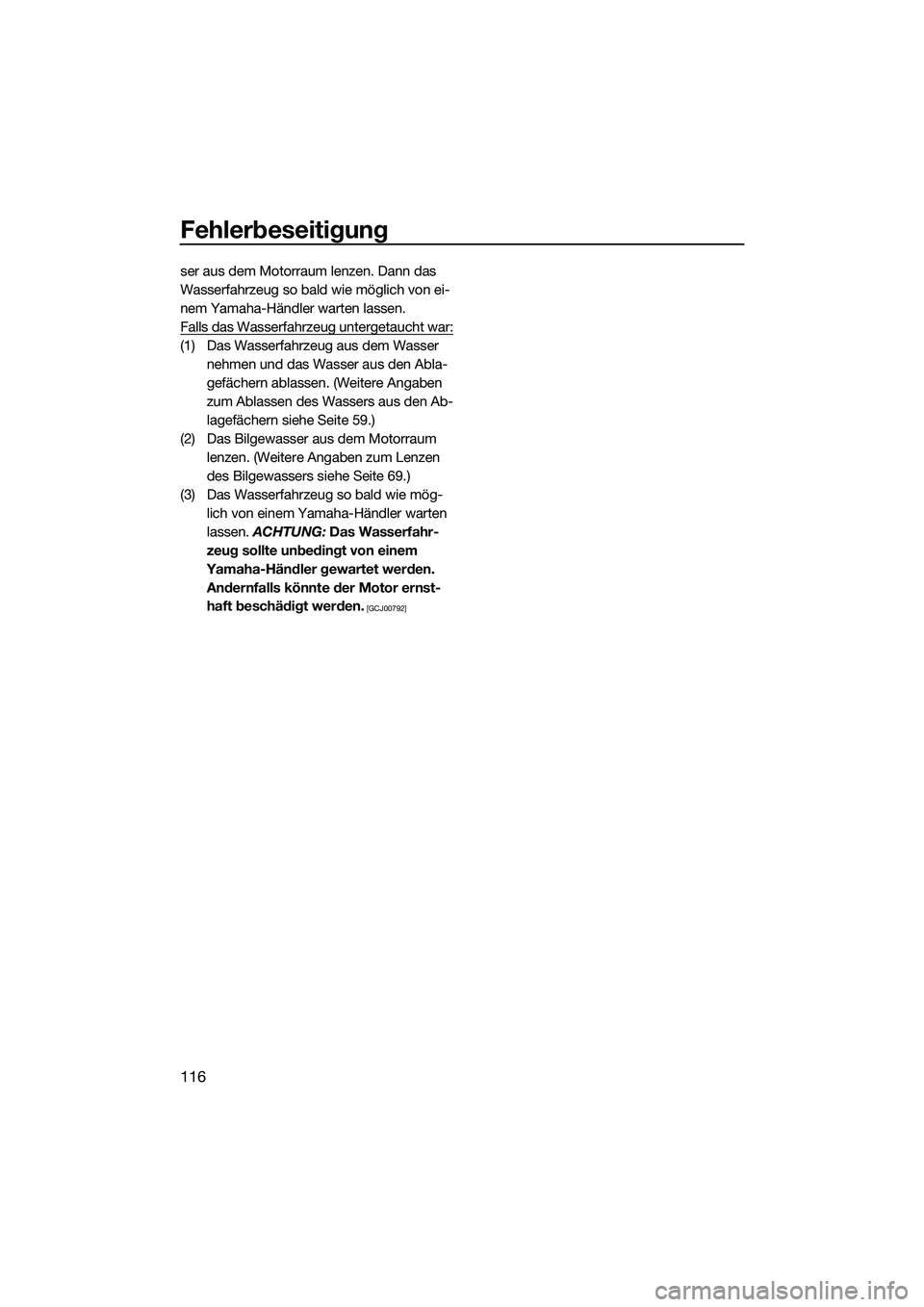

ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 59.)
(2) Das Bilgewasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 69.)
(3) Das Wasserfahrzeug so bald wie mög- lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden. Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
UF3J71G0.book Page 116 Thursday, June 26, 2014 11:10 AM

117
Index

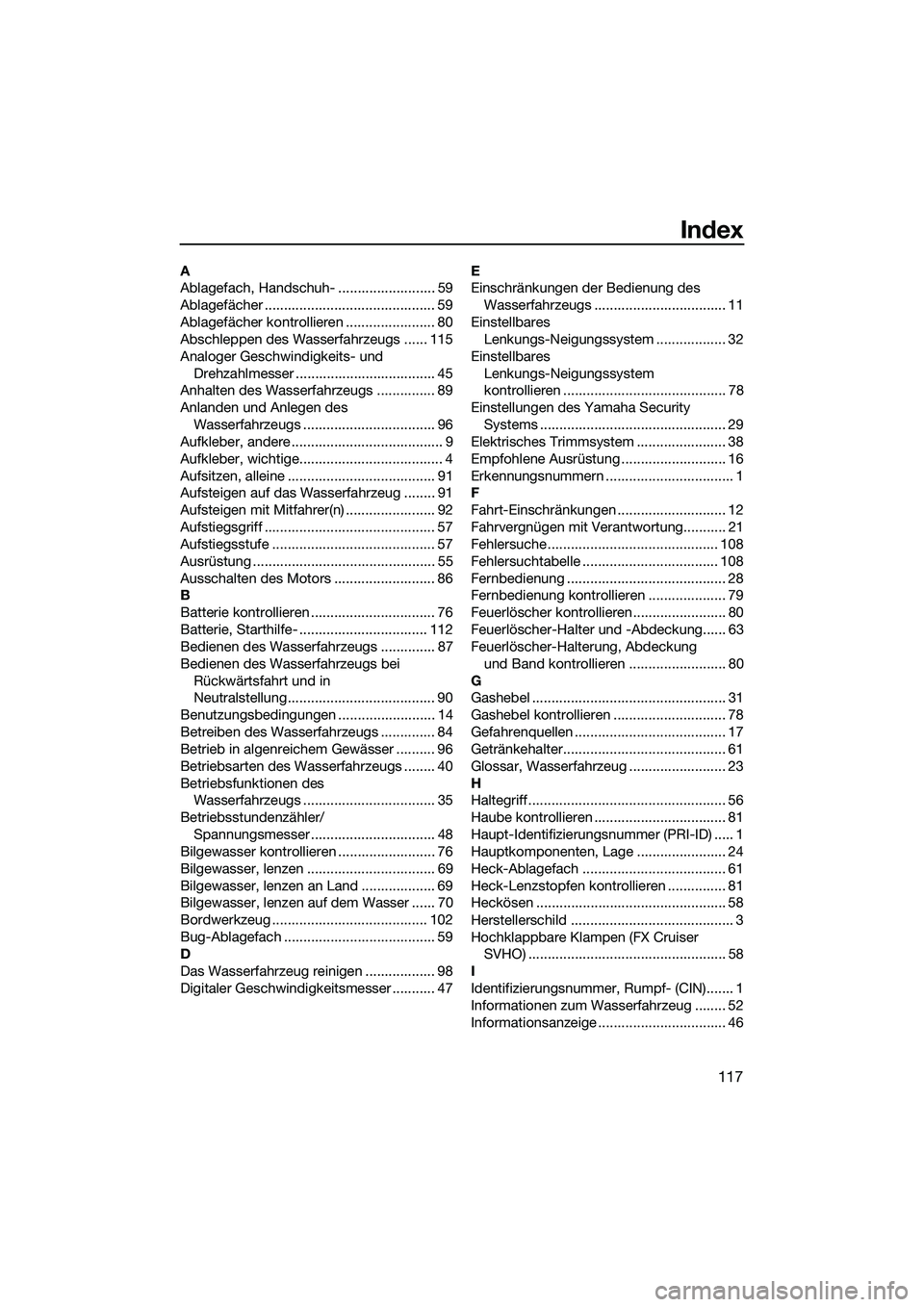

A
