YAMAHA FX SVHO 2015 Manuale duso (in Italian)

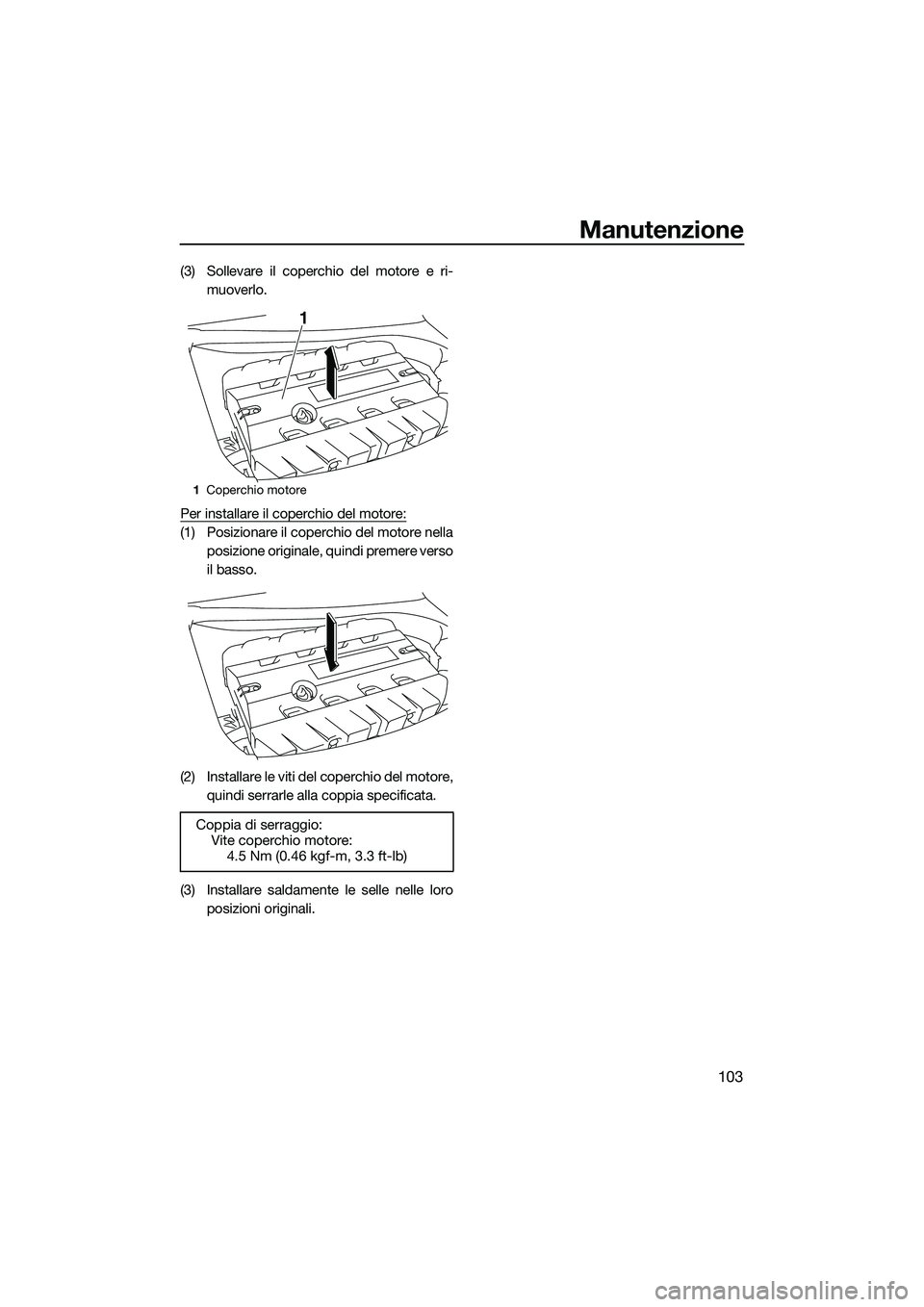

Manutenzione
103
(3) Sollevare il coperchio del motore e ri-muoverlo.
Per installare il coperchio del motore:
(1) Posizionare il coperchio del motore nella posizione originale, quindi premere verso
il basso.
(2) Installare le viti del coperchio del motore, quindi serrarle alla coppia specificata.
(3) Installare saldamente le selle nelle loro posizioni originali.
1Coperchio motore
Coppia di serraggio:
Vite coperchio motore:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF3J71H0.book Page 103 Thursday, June 26, 2014 11:12 AM

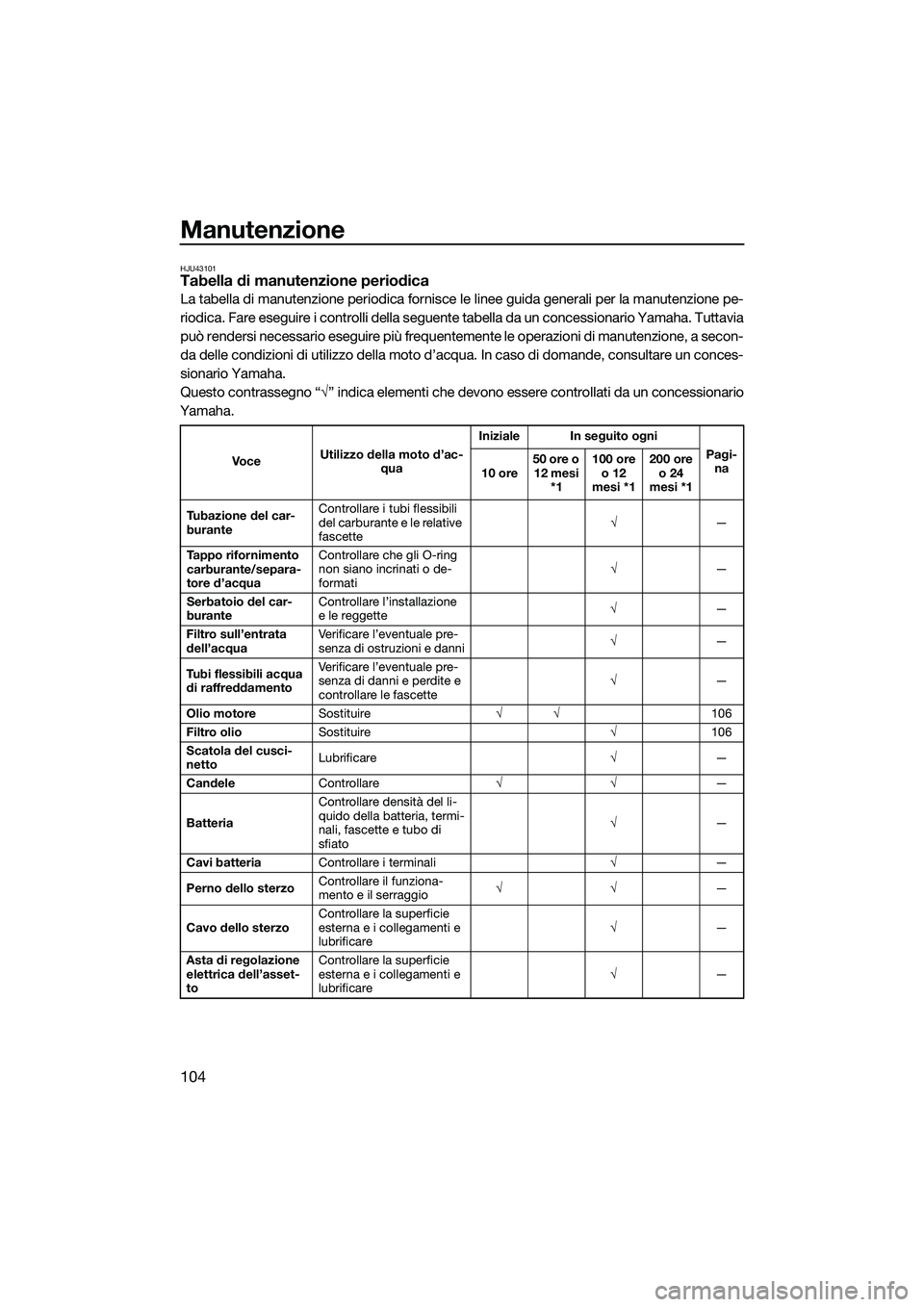

Manutenzione
104
HJU43101Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqu a. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno “ √” indica elementi che devono essere controllati da un concessionario
Yamaha.
Vo c e Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
Tubazione del car-
burante Controllare i tubi flessibili
del carburante e le relative
fascette
√
—
Tappo rifornimento
carburante/separa-
tore d’acqua Controllare che gli O-ring
non siano incrinati o de-
formati
√
—
Serbatoio del car-
burante Controllare l’installazione
e le reggette
√
—
Filtro sull’entrata
dell’acqua Verificare l’eventuale pre-
senza di ostruzioni e danni
√
—
Tubi flessibili acqua
di raffreddamento Verificare l’eventuale pre-
senza di danni e perdite e
controllare le fascette
√
—
Olio motore Sostituire √√ 106
Filtro olio Sostituire √106
Scatola del cusci-
netto Lubrificare
√—
Candele Controllare √√ —
Batteria Controllare densità del li-
quido della batteria, termi-
nali, fascette e tubo di
sfiato
√
—
Cavi batteria Controllare i terminali √—
Perno dello sterzo Controllare il funziona-
mento e il serraggio
√√
—
Cavo dello sterzo Controllare la superficie
esterna e i collegamenti e
lubrificare √
—
Asta di regolazione
elettrica dell’asset-
to Controllare la superficie
esterna e i collegamenti e
lubrificare
√
—
UF3J71H0.book Page 104 Thursday, June 26, 2014 11:12 AM

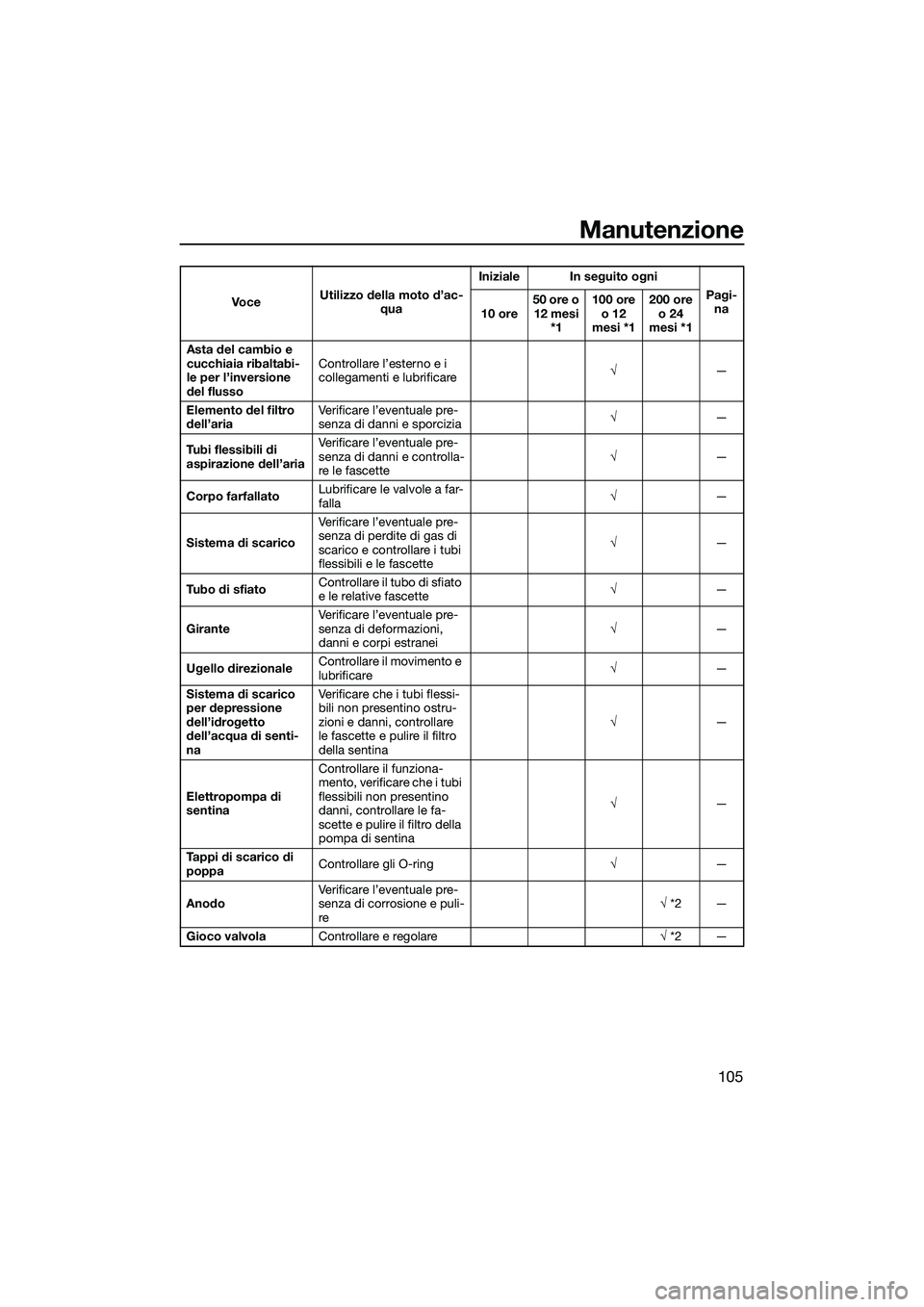

Manutenzione
105
Asta del cambio e
cucchiaia ribaltabi-
le per l’inversione
del flussoControllare l’esterno e i
collegamenti e lubrificare
√
—
Elemento del filtro
dell’aria Verificare l’eventuale pre-
senza di danni e sporcizia
√
—
Tubi flessibili di
aspirazione dell’aria Verificare l’eventuale pre-
senza di danni e controlla-
re le fascette
√
—
Corpo farfallato Lubrificare le valvole a far-
falla
√
—
Sistema di scarico Verificare l’eventuale pre-
senza di perdite di gas di
scarico e controllare i tubi
flessibili e le fascette
√
—
Tubo di sfiato Controllare il tubo di sfiato
e le relative fascette
√
—
Girante Verificare l’eventuale pre-
senza di deformazioni,
danni e corpi estranei √
—
Ugello direzionale Controllare il movimento e
lubrificare
√
—
Sistema di scarico
per depressione
dell’idrogetto
dell’acqua di senti-
na Verificare che i tubi flessi-
bili non presentino ostru-
zioni e danni, controllare
le fascette e pulire il filtro
della sentina
√
—
Elettropompa di
sentina Controllare il funziona-
mento, verificare che i tubi
flessibili non presentino
danni, controllare le fa-
scette e pulire il filtro della
pompa di sentina
√
—
Tappi di scarico di
poppa Controllare gli O-ring
√—
Anodo Verificare l’eventuale pre-
senza di corrosione e puli-
re √
*2 —
Gioco valvola Controllare e regolare √ *2 —
Vo c e
Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
UF3J71H0.book Page 105 Thursday, June 26, 2014 11:12 AM

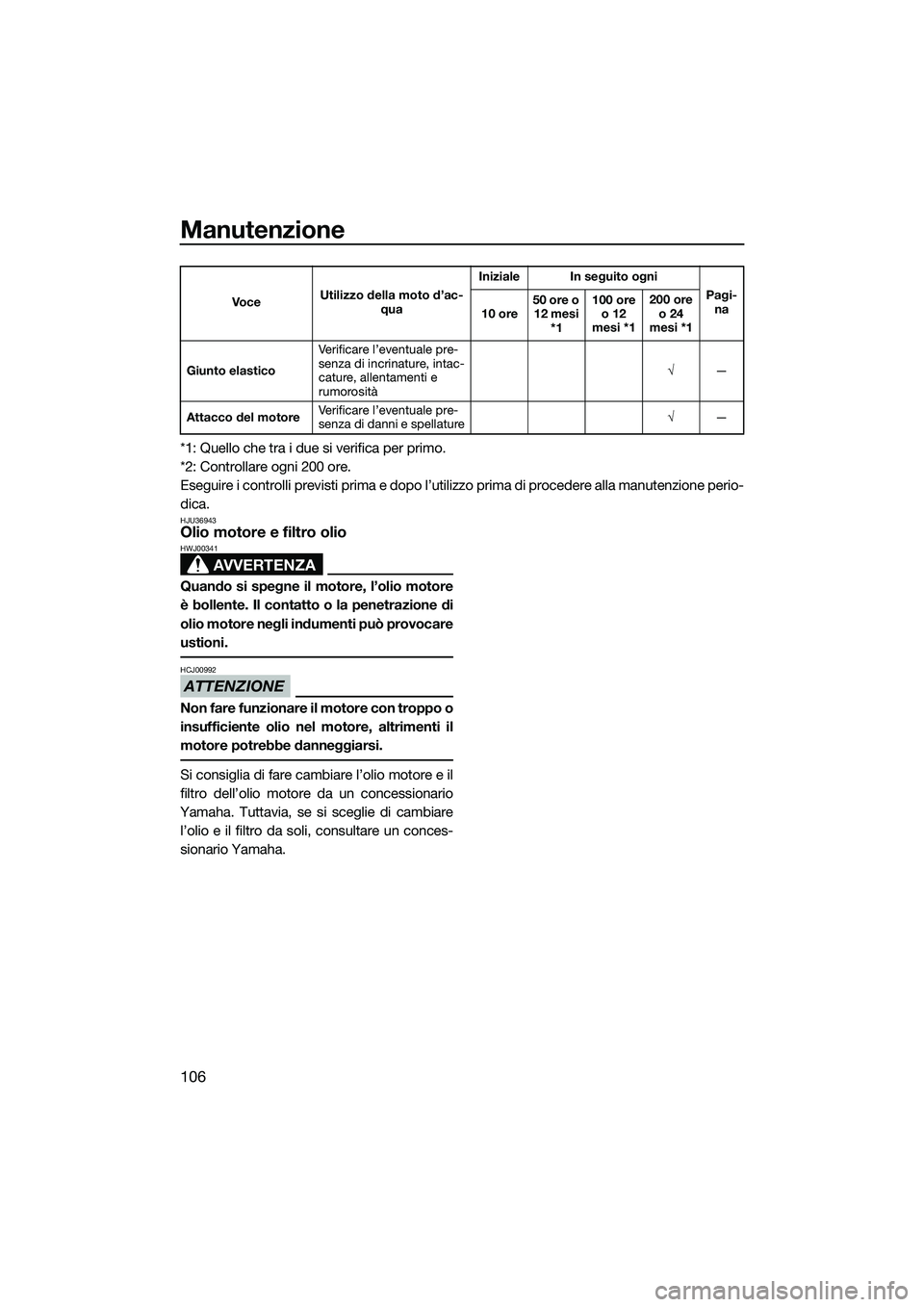

Manutenzione
106
*1: Quello che tra i due si verifica per primo.
*2: Controllare ogni 200 ore.
Eseguire i controlli previsti prima e dopo l’utilizzo prima di procedere alla manutenzione perio-
dica.
HJU36943Olio motore e filtro olio
AVVERTENZA
HWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
ATTENZIONE
HCJ00992
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare l’olio e il filtro da soli, consultare un conces-
sionario Yamaha.
Giunto elastico Verificare l’eventuale pre-
senza di incrinature, intac-
cature, allentamenti e
rumorosità
√
—
Attacco del motore Verificare l’eventuale pre-
senza di danni e spellature
√
—
Vo c e
Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
UF3J71H0.book Page 106 Thursday, June 26, 2014 11:12 AM

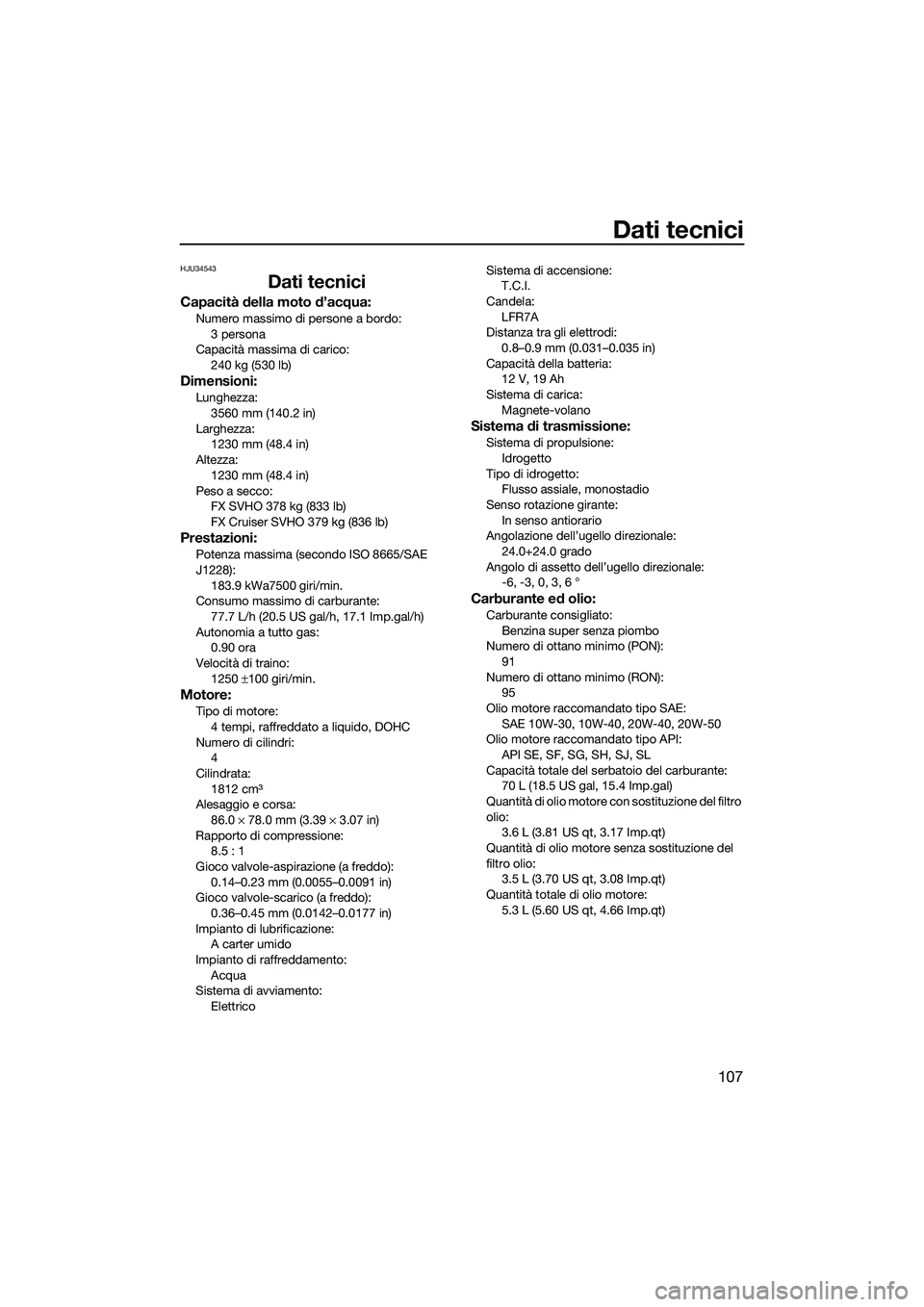

Dati tecnici
107
HJU34543
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:3 persona
Capacità massima di carico: 240 kg (530 lb)
Dimensioni:
Lunghezza:
3560 mm (140.2 in)
Larghezza: 1230 mm (48.4 in)
Altezza: 1230 mm (48.4 in)
Peso a secco: FX SVHO 378 kg (833 lb)
FX Cruiser SVHO 379 kg (836 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):183.9 kWa7500 giri/min.
Consumo massimo di carburante:
77.7 L/h (20.5 US gal/h, 17.1 Imp.gal/h)
Autonomia a tutto gas: 0.90 ora
Velocità di traino: 1250 ±100 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri: 4
Cilindrata:
1812 cm3
Alesaggio e corsa: 86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione: 8.5 : 1
Gioco valvole-aspirazione (a freddo):
0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo): 0.36–0.45 mm (0.0142–0.0177 in)
Impianto di lubrificazione: A carter umido
Impianto di raffreddamento:
Acqua
Sistema di avviamento: Elettrico Sistema di accensione:
T.C.I.
Candela: LFR7A
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria: 12 V, 19 Ah
Sistema di carica: Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:Idrogetto
Tipo di idrogetto: Flusso assiale, monostadio
Senso rotazione girante: In senso antiorario
Angolazione dell’ugello direzionale:
24.0+24.0 grado
Angolo di assetto dell’ugello direzionale: -6, -3, 0, 3, 6 °
Carburante ed olio:
Carburante consigliato:
Benzina super senza piombo
Numero di ottano minimo (PON): 91
Numero di ottano minimo (RON): 95
Olio motore raccomandato tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API: API SE, SF, SG, SH, SJ, SL
Capacità totale del serbatoio del carburante: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantità totale di olio motore:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3J71H0.book Page 107 Thursday, June 26, 2014 11:12 AM

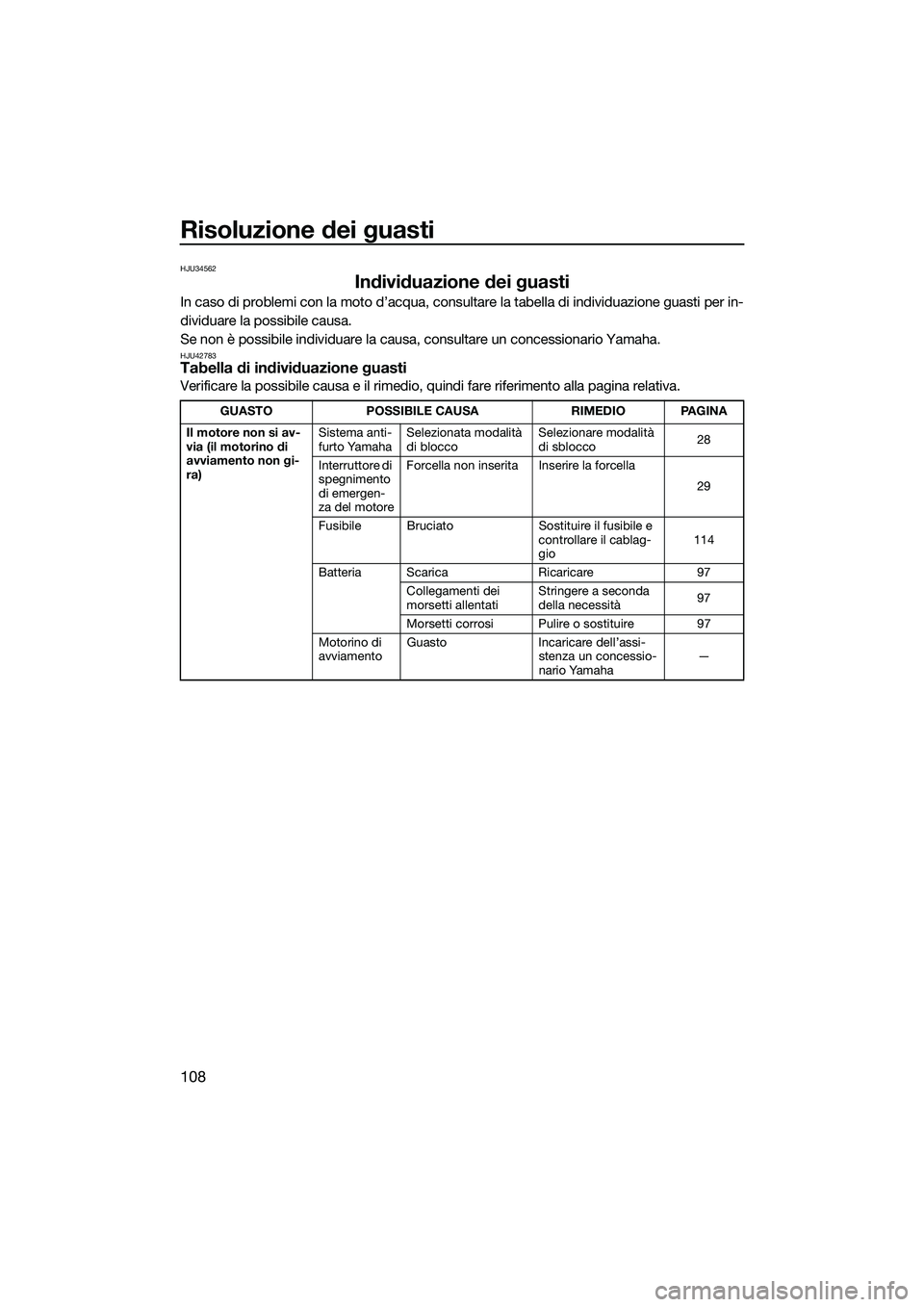

Risoluzione dei guasti
108
HJU34562
Individuazione dei guasti
In caso di problemi con la moto d’acqua, consultare la tabella di individuazione guasti per in-
dividuare la possibile causa.
Se non è possibile individuare la causa, consultare un concessionario Yamaha.
HJU42783Tabella di individuazione guasti
Verificare la possibile causa e il rimedio, quindi fare riferimento alla pagina relativa.
GUASTOPOSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si av-
via (il motorino di
avviamento non gi-
ra) Sistema anti-
furto Yamaha
Selezionata modalità
di blocco Selezionare modalità
di sblocco
28
Interruttore di
spegnimento
di emergen-
za del motore Forcella non inserita Inserire la forcella
29
Fusibile Bruciato Sostituire il fusibile e
controllare il cablag-
gio 114
Batteria Scarica Ricaricare97
Collegamenti dei
morsetti allentati Stringere a seconda
della necessità
97
Morsetti corrosi Pulire o sostituire 97
Motorino di
avviamento Guasto
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
UF3J71H0.book Page 108 Thursday, June 26, 2014 11:12 AM

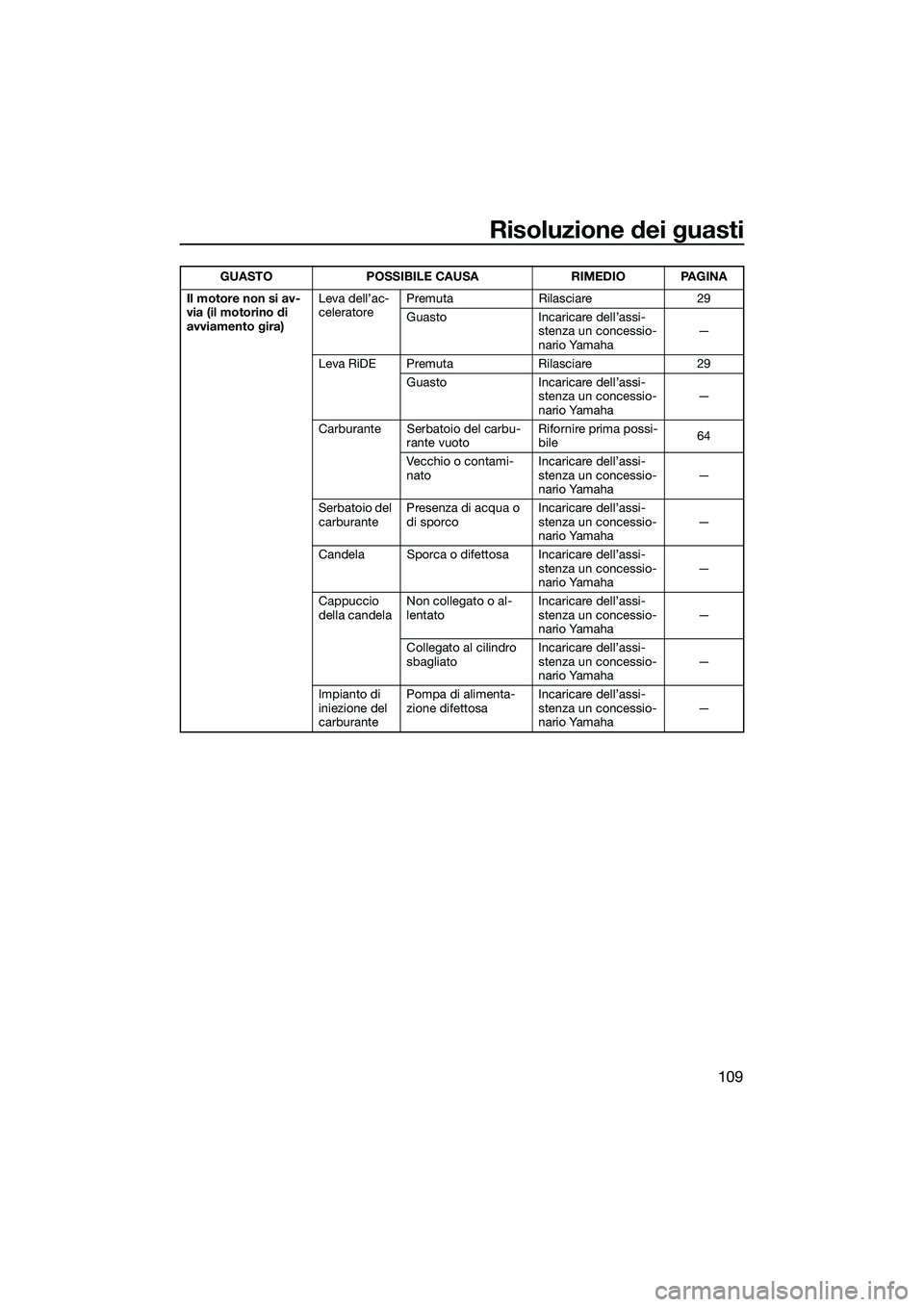

Risoluzione dei guasti
109
Il motore non si av-
via (il motorino di
avviamento gira)Leva dell’ac-
celeratore
Premuta Rilasciare 29
Guasto Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Leva RiDE Premuta Rilasciare 29 Guasto Incaricare dell’assi- stenza un concessio-
nario Yamaha —
Carburante Serbatoio del carbu- rante vuoto Rifornire prima possi-
bile
64
Vecchio o contami-
nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Serbatoio del
carburante Presenza di acqua o
di sporco Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Cappuccio
della candela Non collegato o al-
lentato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Collegato al cilindro
sbagliato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Impianto di
iniezione del
carburante Pompa di alimenta-
zione difettosa
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF3J71H0.book Page 109 Thursday, June 26, 2014 11:12 AM

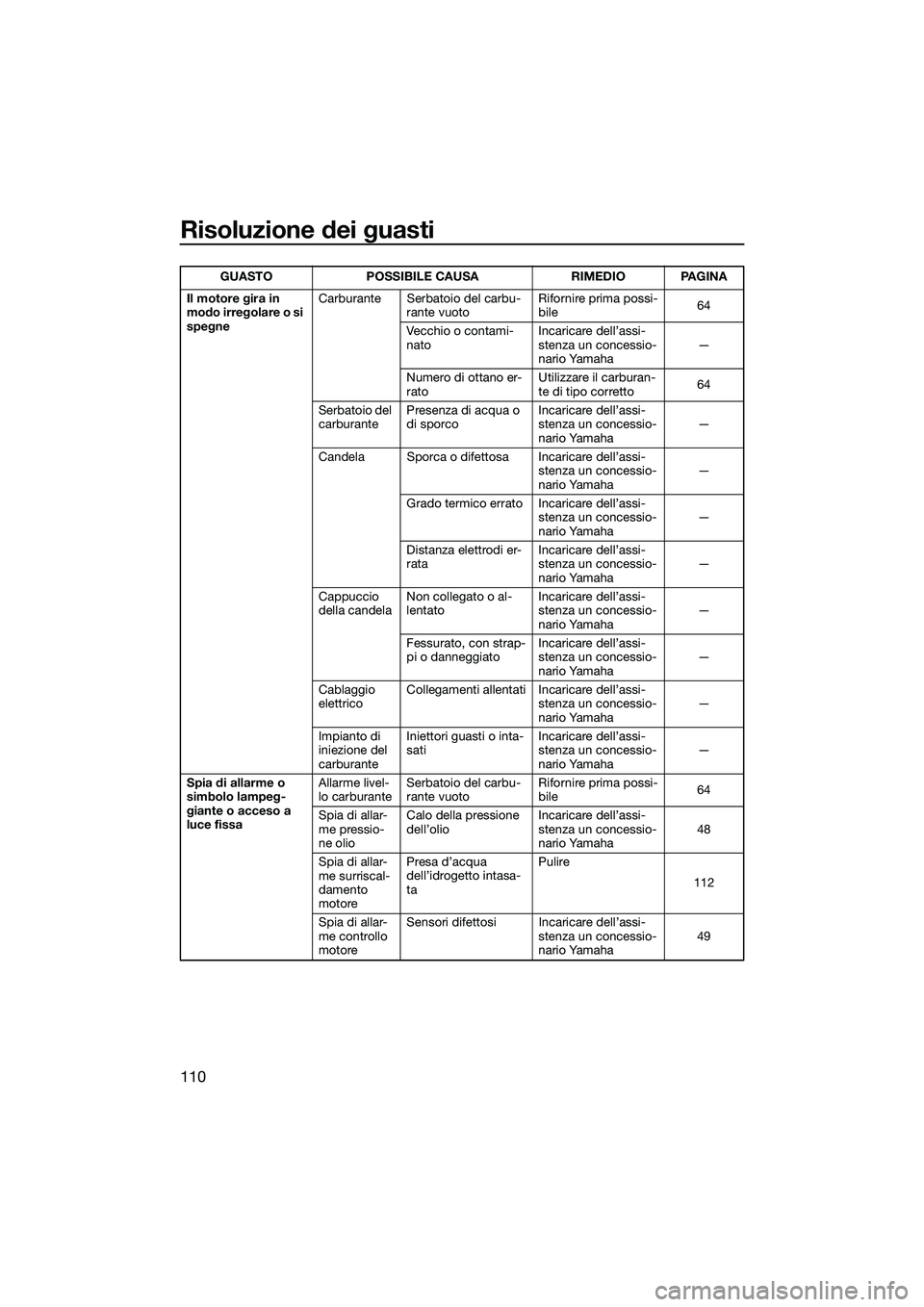

Risoluzione dei guasti
110
Il motore gira in
modo irregolare o si
spegneCarburante Serbatoio del carbu-
rante vuoto Rifornire prima possi-
bile
64
Vecchio o contami-
nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Numero di ottano er-
rato Utilizzare il carburan-
te di tipo corretto
64
Serbatoio del
carburante Presenza di acqua o
di sporco Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi- stenza un concessio-
nario Yamaha —
Distanza elettrodi er-
rata Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cappuccio
della candela Non collegato o al-
lentato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Fessurato, con strap-
pi o danneggiato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cablaggio
elettrico Collegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Impianto di
iniezione del
carburante Iniettori guasti o inta-
sati
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Spia di allarme o
simbolo lampeg-
giante o acceso a
luce fissa Allarme livel-
lo carburante
Serbatoio del carbu-
rante vuoto Rifornire prima possi-
bile
64
Spia di allar-
me pressio-
ne olio Calo della pressione
dell’olio
Incaricare dell’assi-
stenza un concessio-
nario Yamaha 48
Spia di allar-
me surriscal-
damento
motore Presa d’acqua
dell’idrogetto intasa-
ta
Pulire
112
Spia di allar-
me controllo
motore Sensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha 49
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF3J71H0.book Page 110 Thursday, June 26, 2014 11:12 AM

Risoluzione dei guasti
111
La moto d’acqua
rallenta o perde po-
tenzaModalità
operativa
della moto
d’acquaModalità di regime ri-
dotto attivata
Modalità di regime ri-
dotto disattivata
39
Cavitazione Presa d’acqua dell’idrogetto intasa-
ta Pulire
112
Girante danneggiata
o usurata Incaricare dell’assi-
stenza un concessio-
nario Yamaha 112
Spia di allar-
me surriscal-
damento
motore Controllo riduzione
regime motore attiva-
to
Pulire la presa d’ac-
qua dell’idrogetto e
fare raffreddare il mo-
tore
48
Spia di allar-
me pressio-
ne olio Controllo riduzione
regime motore attiva-
to Aggiungere olio
48
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi- stenza un concessio-
nario Yamaha —
Distanza elettrodi er-
rata Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cappuccio
della candela Non collegato o al-
lentato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cablaggio
elettrico Collegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Carburante Vecchio o contami- nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Numero di ottano er-
rato Utilizzare il carburan-
te di tipo corretto
64
Filtro dell’aria Intasato Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Accumulo di olio Incaricare dell’assi- stenza un concessio-
nario Yamaha —
Leva dell’ac-
celeratore Guasto Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF3J71H0.book Page 111 Thursday, June 26, 2014 11:12 AM

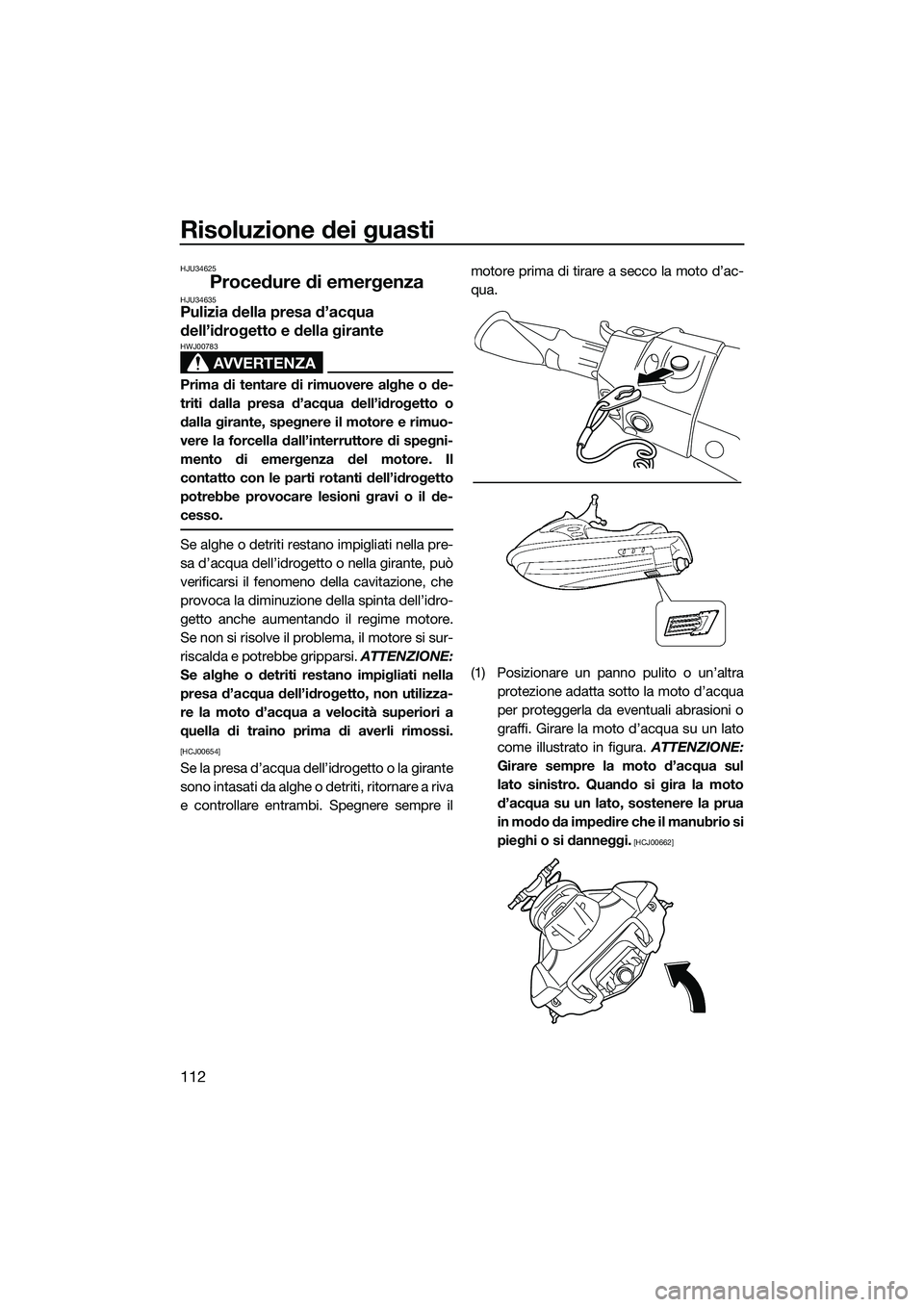

Risoluzione dei guasti
112
HJU34625
Procedure di emergenzaHJU34635Pulizia della presa d’acqua
dell’idrogetto e della girante
AVVERTENZA
HWJ00783
Prima di tentare di rimuovere alghe o de-
triti dalla presa d’acqua dell’idrogetto o
dalla girante, spegnere il motore e rimuo-
vere la forcella dall’interruttore di spegni-
mento di emergenza del motore. Il
contatto con le parti rotanti dell’idrogetto
potrebbe provocare lesioni gravi o il de-
cesso.
Se alghe o detriti restano impigliati nella pre-
sa d’acqua dell’idrogetto o nella girante, può
verificarsi il fenomeno della cavitazione, che
provoca la diminuzione della spinta dell’idro-
getto anche aumentando il regime motore.
Se non si risolve il problema, il motore si sur-
riscalda e potrebbe gripparsi. ATTENZIONE:
Se alghe o detriti restano impigliati nella
presa d’acqua dell’idrogetto, non utilizza-
re la moto d’acqua a velocità superiori a
quella di traino prima di averli rimossi.
[HCJ00654]
Se la presa d’acqua dell’idrogetto o la girante
sono intasati da alghe o detriti, ritornare a riva
e controllare entrambi. Spegnere sempre il motore prima di tirare a secco la moto d’ac-
qua.
(1) Posizionare un panno pulito o un’altra
protezione adatta sotto la moto d’acqua
per proteggerla da eventuali abrasioni o
graffi. Girare la moto d’acqua su un lato
come illustrato in figura. ATTENZIONE:
Girare sempre la moto d’acqua sul
lato sinistro. Quando si gira la moto
d’acqua su un lato, sostenere la prua
in modo da impedire che il manubrio si
pieghi o si danneggi.
[HCJ00662]
UF3J71H0.book Page 112 Thursday, June 26, 2014 11:12 AM
