YAMAHA FX SVHO 2015 Manuale duso (in Italian)

Utilizzo della strumentazione
53

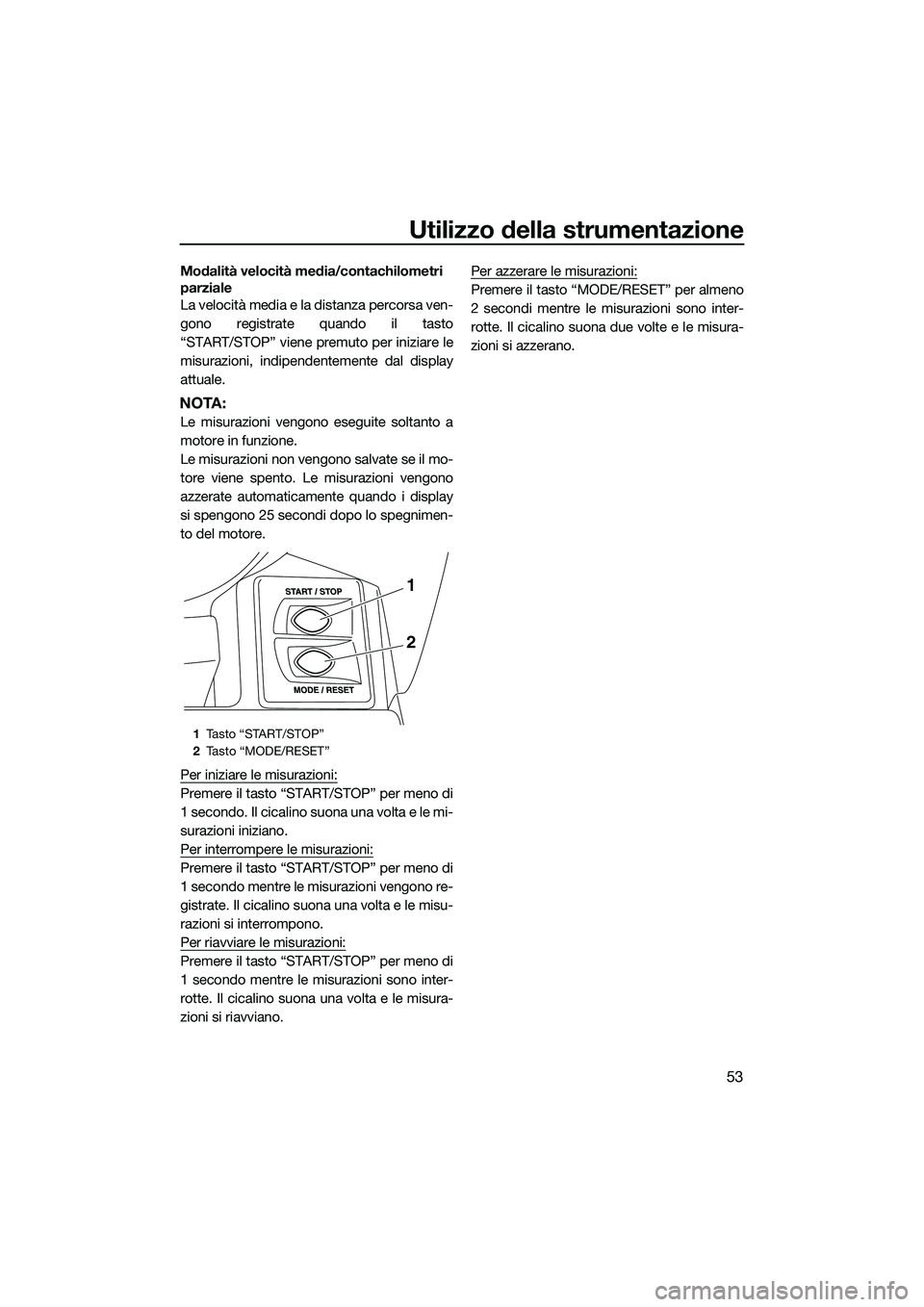

Modalità velocità media/contachilometri
parziale
La velocità media e la distanza percorsa ven-
gono registrate quando il tasto
“START/STOP” viene premuto per iniziare le
misurazioni, indipendentemente dal display
attuale.
NOTA:
Le misurazioni vengono eseguite soltanto a
motore in funzione.
Le misurazioni non vengono salvate se il mo-
tore viene spento. Le misurazioni vengono
azzerate automaticamente quando i display
si spengono 25 secondi dopo lo spegnimen-
to del motore.
Per iniziare le misurazioni:
Premere il tasto “START/STOP” per meno di
1 secondo. Il cicalino suona una volta e le mi-
surazioni iniziano.
Per interrompere le misurazioni:
Premere il tasto “START/STOP” per meno di
1 secondo mentre le misurazioni vengono re-
gistrate. Il cicalino suona una volta e le misu-
razioni si interrompono.
Per riavviare le misurazioni:
Premere il tasto “START/STOP” per meno di
1 secondo mentre le misurazioni sono inter-
rotte. Il cicalino suona una volta e le misura-
zioni si riavviano.Per azzerare le misurazioni:
Premere il tasto “MODE/RESET” per almeno
2 secondi mentre le misurazioni sono inter-
rotte. Il cicalino suona due volte e le misura-
zioni si azzerano.
1
Tasto “START/STOP”
2 Ta s t o “ M O D E / R E S E T ”
1
2
UF3J71H0.book Page 53 Thursday, June 26, 2014 11:12 AM

Utilizzo delle dotazioni
54
HJU40334

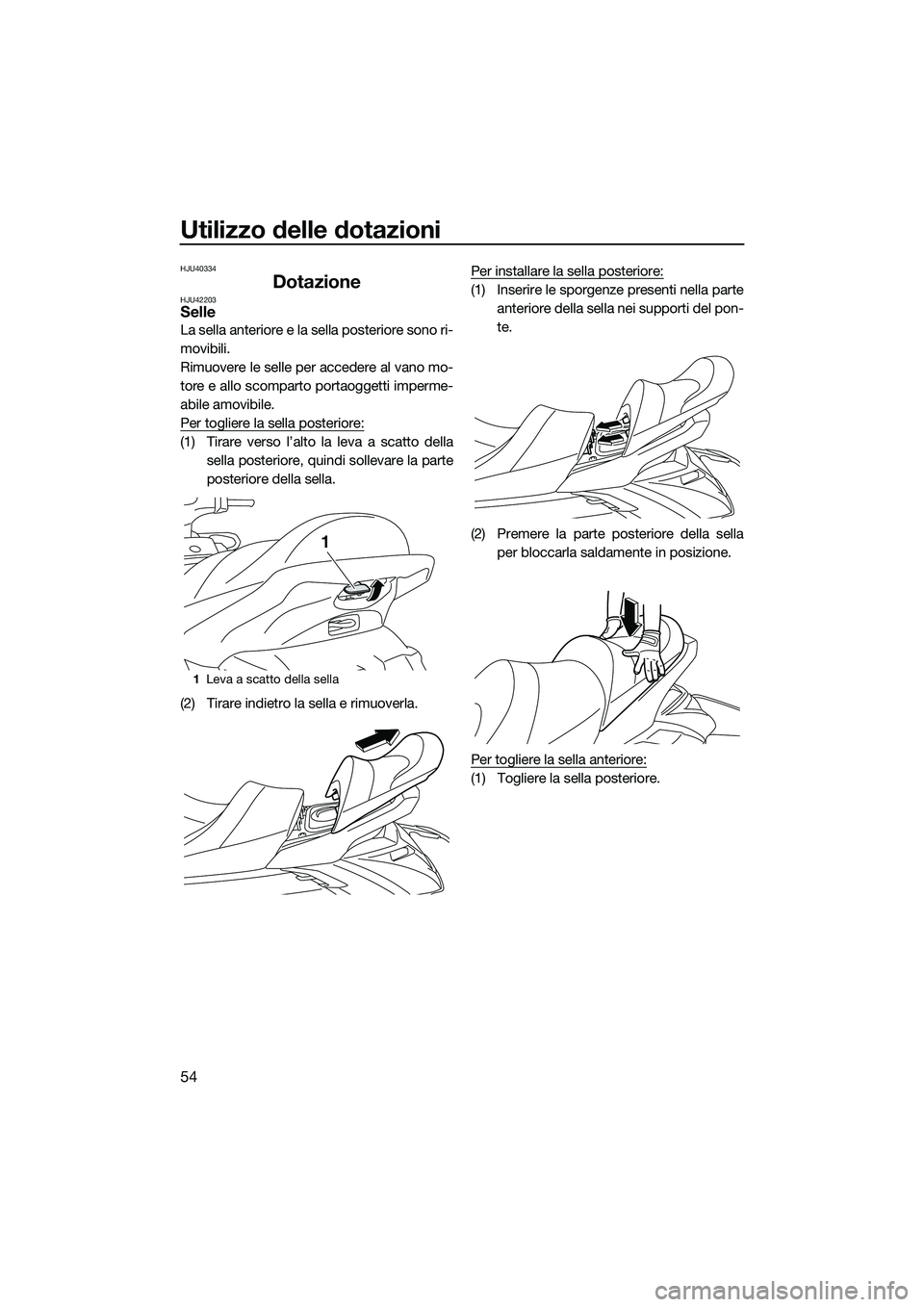

DotazioneHJU42203Selle
La sella anteriore e la sella posteriore sono ri-
movibili.
Rimuovere le selle per accedere al vano mo-
tore e allo scomparto portaoggetti imperme-
abile amovibile.
Per togliere la sella posteriore:
(1) Tirare verso l’alto la leva a scatto dellasella posteriore, quindi sollevare la parte
posteriore della sella.
(2) Tirare indietro la sella e rimuoverla. Per installare la sella posteriore:
(1) Inserire le sporgenze presenti nella parte
anteriore della sella nei supporti del pon-
te.
(2) Premere la parte posteriore della sella per bloccarla saldamente in posizione.
Per togliere la sella anteriore:
(1) Togliere la sella posteriore.
1 Leva a scatto della sella
1
UF3J71H0.book Page 54 Thursday, June 26, 2014 11:12 AM

Utilizzo delle dotazioni
55

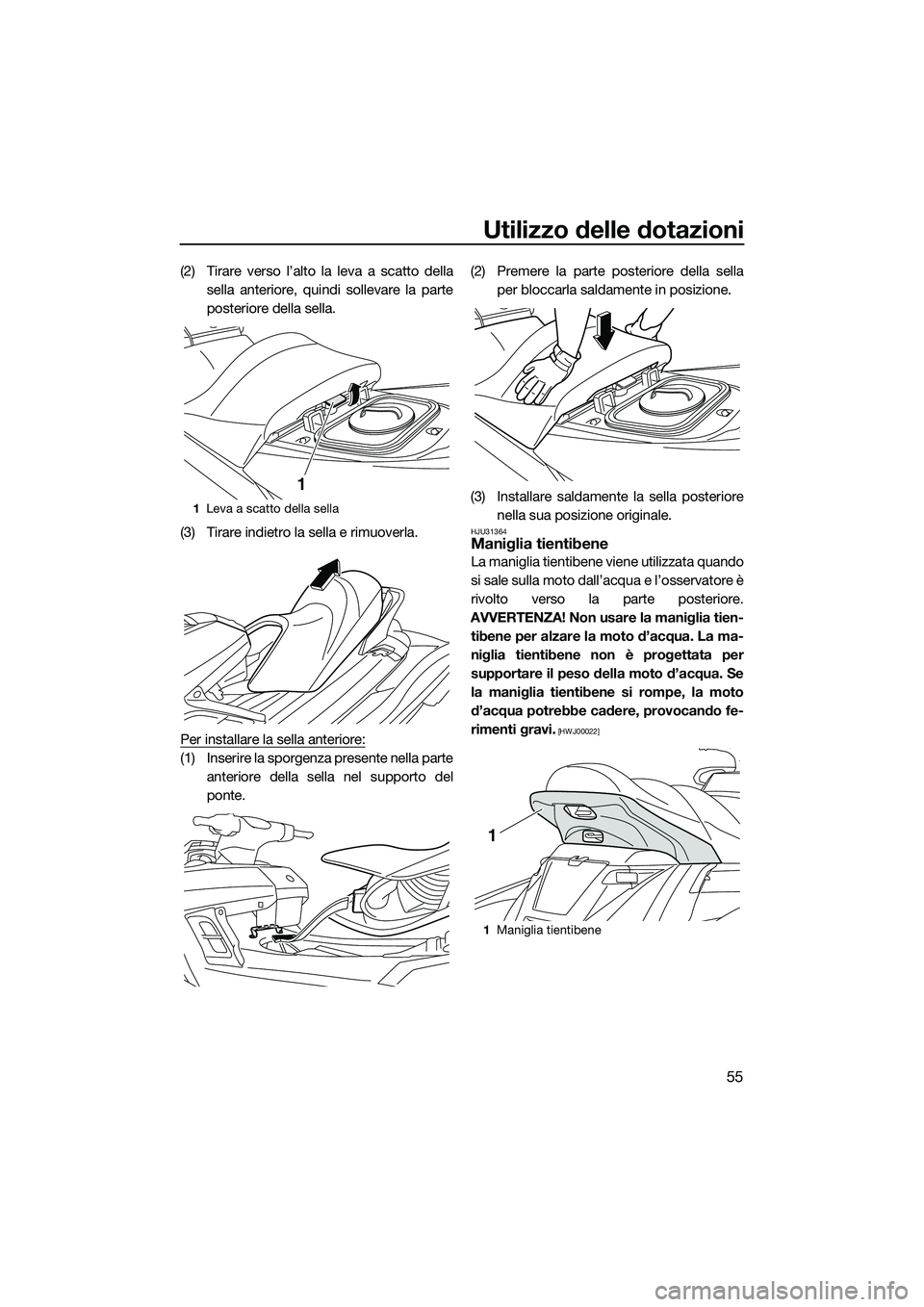

(2) Tirare verso l’alto la leva a scatto dellasella anteriore, quindi sollevare la parte
posteriore della sella.
(3) Tirare indietro la sella e rimuoverla.
Per installare la sella anteriore:
(1) Inserire la sporgenza presente nella parte anteriore della sella nel supporto del
ponte. (2) Premere la parte posteriore della sella
per bloccarla saldamente in posizione.
(3) Installare saldamente la sella posteriore nella sua posizione originale.
HJU31364Maniglia tientibene
La maniglia tientibene viene utilizzata quando
si sale sulla moto dall’acqua e l’osservatore è
rivolto verso la parte posteriore.
AVVERTENZA! Non usare la maniglia tien- tibene per alzare la moto d’acqua. La ma-
niglia tientibene non è progettata per
supportare il peso della moto d’acqua. Se
la maniglia tientibene si rompe, la moto
d’acqua potrebbe cadere, provocando fe-
rimenti gravi.
[HWJ00022]
1 Leva a scatto della sella
1
1Maniglia tientibene
1
UF3J71H0.book Page 55 Thursday, June 26, 2014 11:12 AM

Utilizzo delle dotazioni
56

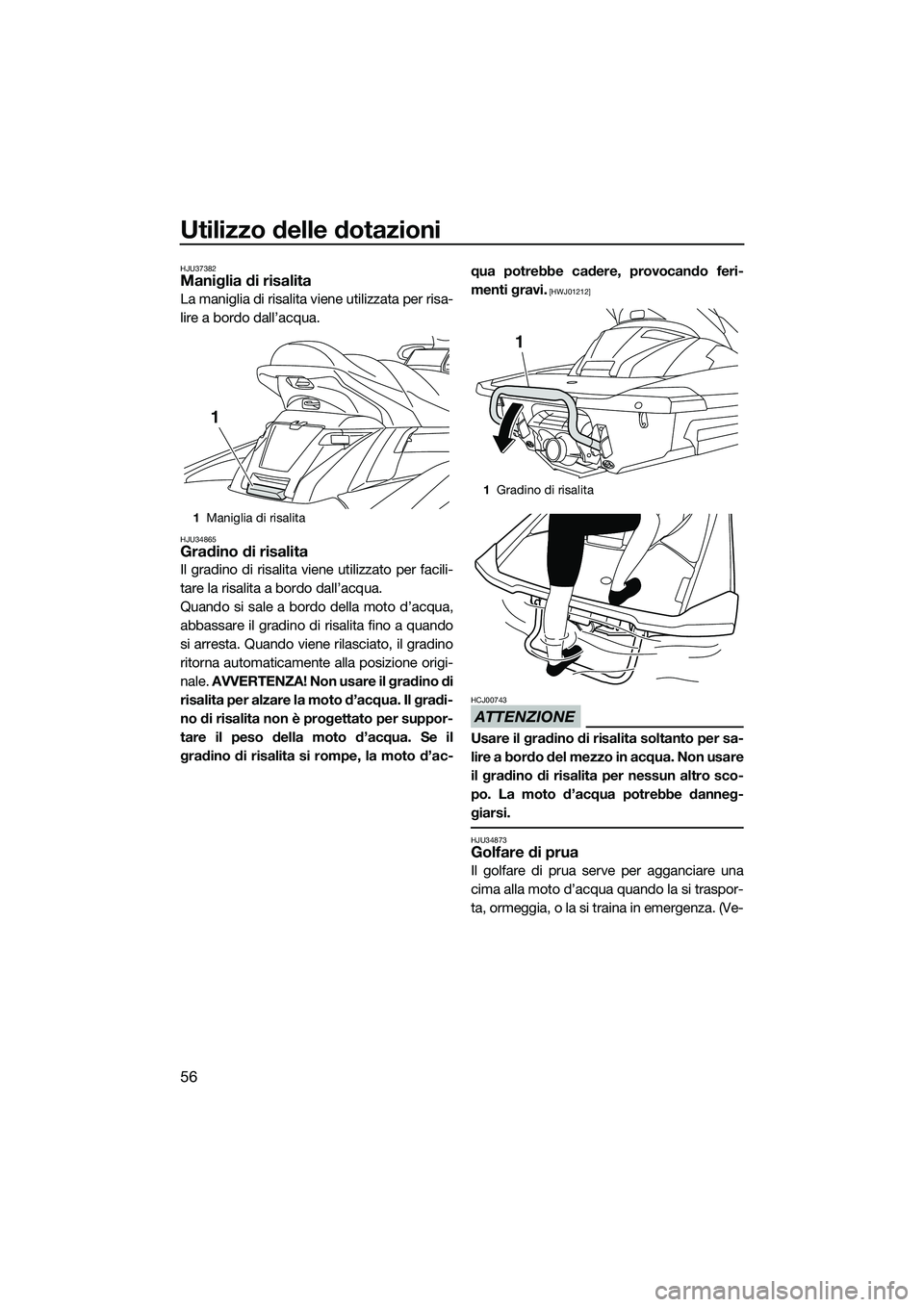

HJU37382Maniglia di risalita
La maniglia di risalita viene utilizzata per risa-
lire a bordo dall’acqua.
HJU34865Gradino di risalita
Il gradino di risalita viene utilizzato per facili-
tare la risalita a bordo dall’acqua.
Quando si sale a bordo della moto d’acqua,
abbassare il gradino di risalita fino a quando
si arresta. Quando viene rilasciato, il gradino
ritorna automaticamente alla posizione origi-
nale. AVVERTENZA! Non usare il gradino di
risalita per alzare la moto d’acqua. Il gradi-
no di risalita non è progettato per suppor-
tare il peso della moto d’acqua. Se il
gradino di risalita si rompe, la moto d’ac- qua potrebbe cadere, provocando feri-
menti gravi.
[HWJ01212]
ATTENZIONE
HCJ00743
Usare il gradino di risalita soltanto per sa-
lire a bordo del mezzo in acqua. Non usare
il gradino di risalita per nessun altro sco-
po. La moto d’acqua potrebbe danneg-
giarsi.
HJU34873Golfare di prua
Il golfare di prua serve per agganciare una
cima alla moto d’acqua quando la si traspor-
ta, ormeggia, o la si traina in emergenza. (Ve-
1
Maniglia di risalita
1
1Gradino di risalita
1
UF3J71H0.book Page 56 Thursday, June 26, 2014 11:12 AM

Utilizzo delle dotazioni
57
dere pagina 116 per informazioni sul traino
della moto d’acqua.)
HJU34882Golfari di poppa
I golfari di poppa servono per agganciare una
cima alla moto d’acqua quando la si traspor-
ta o la si ormeggia.
HJU40422Galloccia
La galloccia viene utilizzata per fissare una
fune alla moto d’acqua quando si traina un
wakeboarder o uno sciatore d’acqua.
AVVERTENZA! Non usare la galloccia per alzare la moto d’acqua. La galloccia non è
progettata per supportare il peso della
moto d’acqua. Se la galloccia si rompe, la moto d’acqua potrebbe cadere, provocan-
do lesioni gravi.
[HWJ01511]
HJU34893
Gallocce a scomparsa (FX Cruiser
SVHO)
Le gallocce a scomparsa servono per aggan-
ciare una cima alla moto d’acqua quando la
si ormeggia.
Per usare una galloccia a scomparsa, tirarla
verso l’alto. Quando viene rilasciata, la gal-
loccia a scomparsa ritorna automaticamente
alla posizione originale. AVVERTENZA! Non
utilizzare le gallocce a scomparsa per sol-
levare la moto d’acqua. Le gallocce a
scomparsa non sono progettate per sup-
portare il peso della moto d’acqua. Se le
gallocce a scomparsa si rompono, la moto
d’acqua potrebbe cadere, provocando fe-
rimenti gravi.
[HWJ00822]
1 Golfare di prua
1 Golfare di poppa
1
1
1Galloccia
1 Galloccia a scomparsa
1
1
UF3J71H0.book Page 57 Thursday, June 26, 2014 11:12 AM

Utilizzo delle dotazioni
58

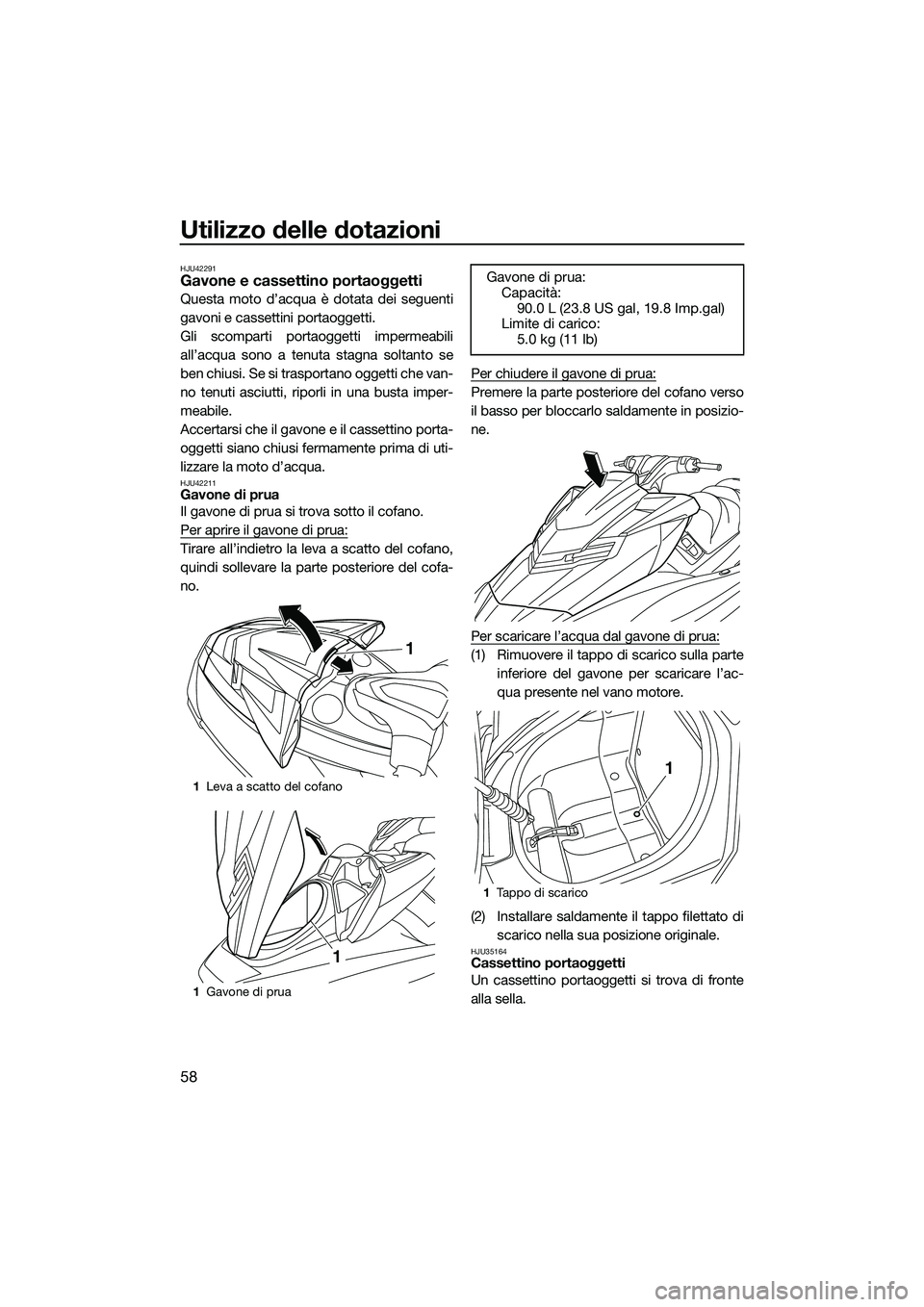

HJU42291Gavone e cassettino portaoggetti
Questa moto d’acqua è dotata dei seguenti
gavoni e cassettini portaoggetti.
Gli scomparti portaoggetti impermeabili
all’acqua sono a tenuta stagna soltanto se
ben chiusi. Se si trasportano oggetti che van-
no tenuti asciutti, riporli in una busta imper-
meabile.
Accertarsi che il gavone e il cassettino porta-
oggetti siano chiusi fermamente prima di uti-
lizzare la moto d’acqua.
HJU42211Gavone di prua
Il gavone di prua si trova sotto il cofano.
Per aprire il gavone di prua:
Tirare all’indietro la leva a scatto del cofano,
quindi sollevare la parte posteriore del cofa-
no.Per chiudere il gavone di prua:
Premere la parte posteriore del cofano verso
il basso per bloccarlo saldamente in posizio-
ne.
Per scaricare l’acqua dal gavone di prua:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del gavone per scaricare l’ac-
qua presente nel vano motore.
(2) Installare saldamente il tappo filettato di scarico nella sua posizione originale.
HJU35164Cassettino portaoggetti
Un cassettino portaoggetti si trova di fronte
alla sella.
1Leva a scatto del cofano
1 Gavone di prua
1
1
Gavone di prua:
Capacità:
90.0 L (23.8 US gal, 19.8 Imp.gal)
Limite di carico: 5.0 kg (11 lb)
1Tappo di scarico
1
UF3J71H0.book Page 58 Thursday, June 26, 2014 11:12 AM

Utilizzo delle dotazioni
59

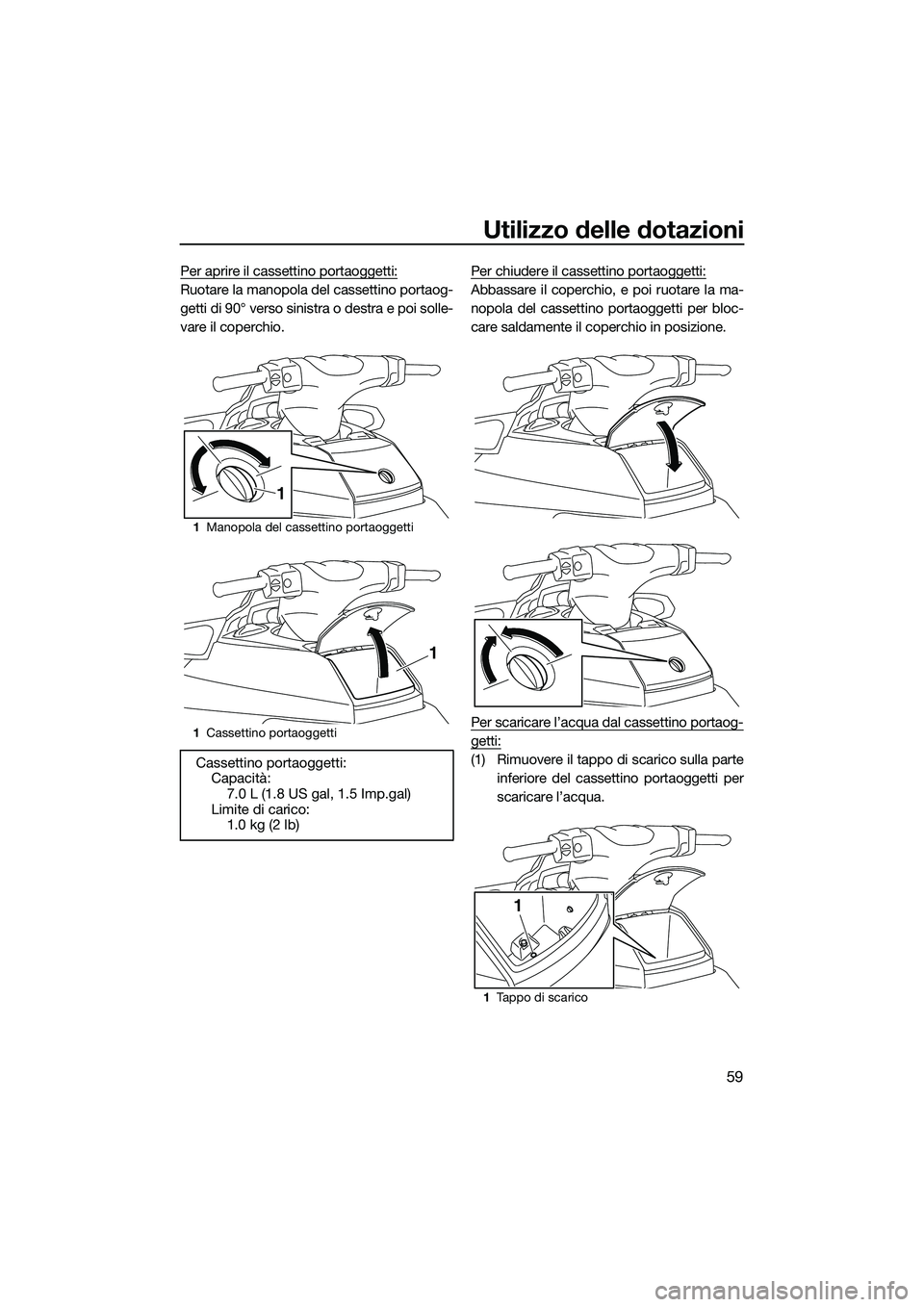

Per aprire il cassettino portaoggetti:
Ruotare la manopola del cassettino portaog-
getti di 90° verso sinistra o destra e poi solle-
vare il coperchio.Per chiudere il cassettino portaoggetti:Abbassare il coperchio, e poi ruotare la ma-
nopola del cassettino portaoggetti per bloc-
care saldamente il coperchio in posizione.
Per scaricare l’acqua dal cassettino portaog-
getti:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del cassettino portaoggetti per
scaricare l’acqua.
1Manopola del cassettino portaoggetti
1 Cassettino portaoggetti
Cassettino portaoggetti:
Capacità:7.0 L (1.8 US gal, 1.5 Imp.gal)
Limite di carico: 1.0 kg (2 lb)
1
1
1Tappo di scarico
1
UF3J71H0.book Page 59 Thursday, June 26, 2014 11:12 AM

Utilizzo delle dotazioni

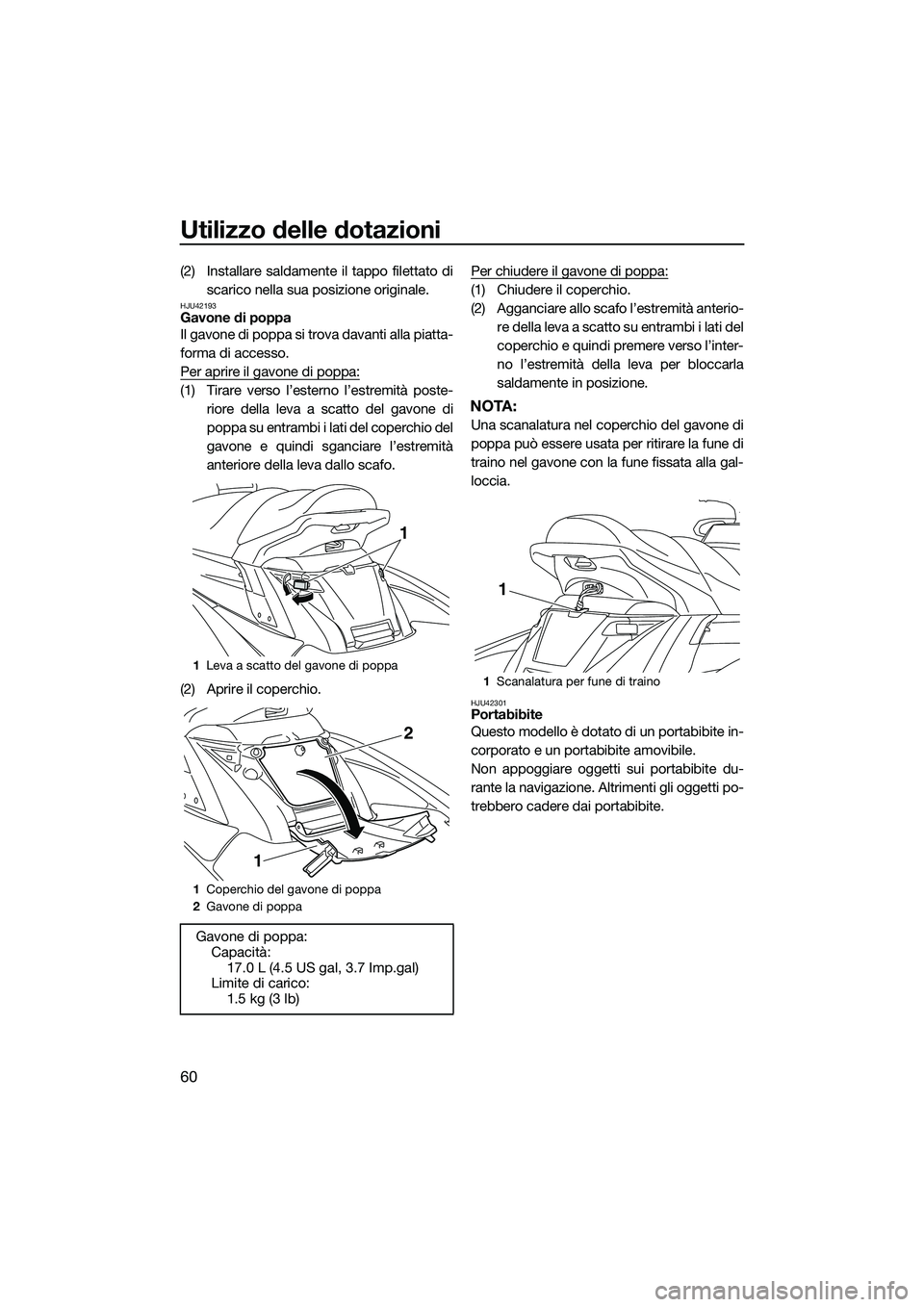

60
(2) Installare saldamente il tappo filettato discarico nella sua posizione originale.
HJU42193Gavone di poppa
Il gavone di poppa si trova davanti alla piatta-
forma di accesso.
Per aprire il gavone di poppa:
(1) Tirare verso l’esterno l’estremità poste-riore della leva a scatto del gavone di
poppa su entrambi i lati del coperchio del
gavone e quindi sganciare l’estremità
anteriore della leva dallo scafo.
(2) Aprire il coperchio. Per chiudere il gavone di poppa:
(1) Chiudere il coperchio.
(2) Agganciare allo scafo l’estremità anterio-
re della leva a scatto su entrambi i lati del
coperchio e quindi premere verso l’inter-
no l’estremità della leva per bloccarla
saldamente in posizione.
NOTA:
Una scanalatura nel coperchio del gavone di
poppa può essere usata per ritirare la fune di
traino nel gavone con la fune fissata alla gal-
loccia.
HJU42301Portabibite
Questo modello è dotato di un portabibite in-
corporato e un portabibite amovibile.
Non appoggiare oggetti sui portabibite du-
rante la navigazione. Altrimenti gli oggetti po-
trebbero cadere dai portabibite.
1Leva a scatto del gavone di poppa
1 Coperchio del gavone di poppa
2 Gavone di poppa
Gavone di poppa:
Capacità:
17.0 L (4.5 US gal, 3.7 Imp.gal)
Limite di carico: 1.5 kg (3 lb)
1
1
2
1Scanalatura per fune di traino
1
UF3J71H0.book Page 60 Thursday, June 26, 2014 11:12 AM

Utilizzo delle dotazioni
61

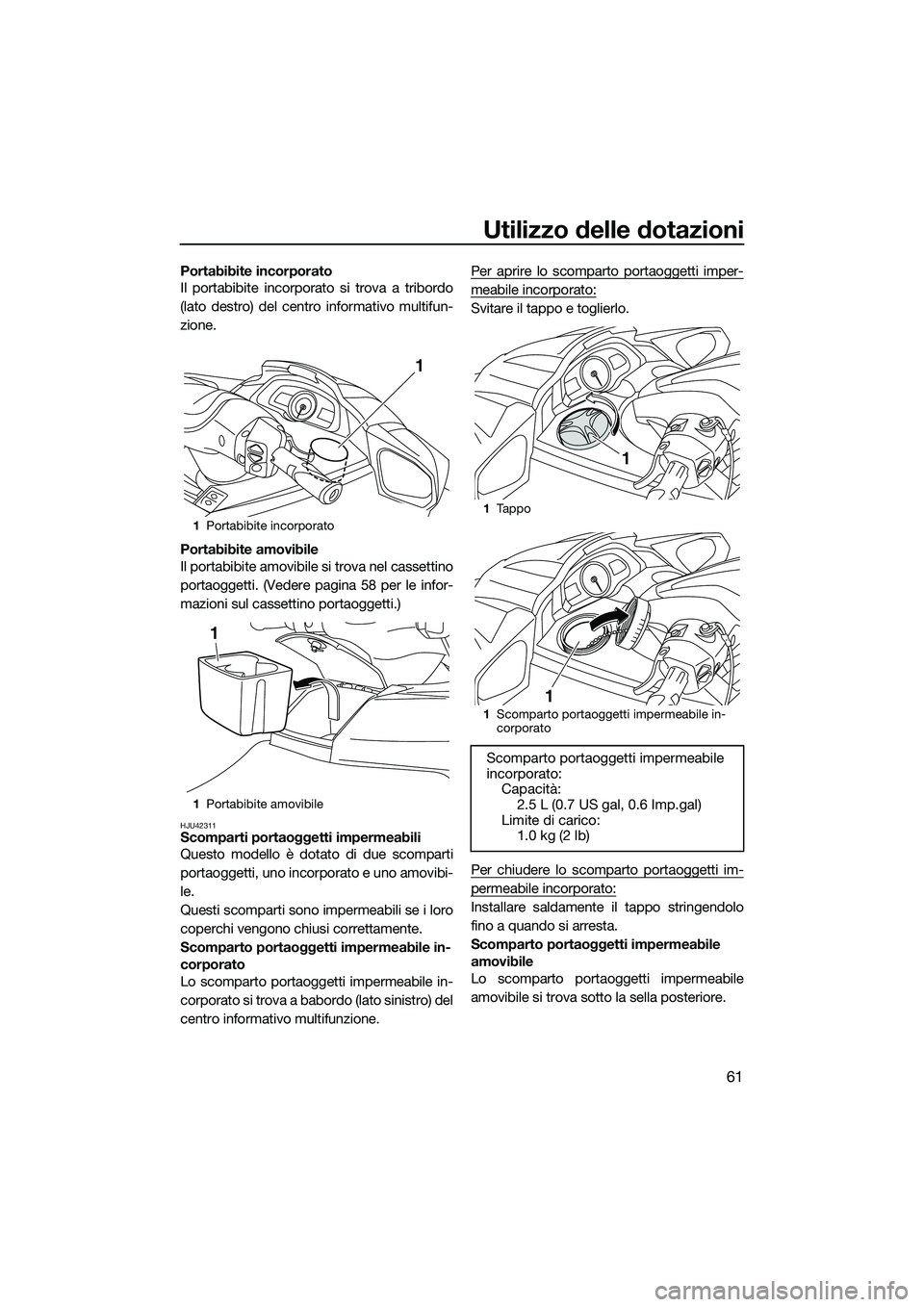

Portabibite incorporato
Il portabibite incorporato si trova a tribordo
(lato destro) del centro informativo multifun-
zione.
Portabibite amovibile
Il portabibite amovibile si trova nel cassettino
portaoggetti. (Vedere pagina 58 per le infor-
mazioni sul cassettino portaoggetti.)
HJU42311Scomparti portaoggetti impermeabili
Questo modello è dotato di due scomparti
portaoggetti, uno incorporato e uno amovibi-
le.
Questi scomparti sono impermeabili se i loro
coperchi vengono chiusi correttamente.
Scomparto portaoggetti impermeabile in-
corporato
Lo scomparto portaoggetti impermeabile in-
corporato si trova a babordo (lato sinistro) del
centro informativo multifunzione.Per aprire lo scomparto portaoggetti imper-
meabile incorporato:
Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti im-
permeabile incorporato:
Installare saldamente il tappo stringendolo
fino a quando si arresta.
Scomparto portaoggetti impermeabile
amovibile
Lo scomparto portaoggetti impermeabile
amovibile si trova sotto la sella posteriore.
1
Portabibite incorporato
1 Portabibite amovibile
1
1
1Ta p p o
1 Scomparto portaoggetti impermeabile in-
corporato
Scomparto portaoggetti impermeabile
incorporato:
Capacità:
2.5 L (0.7 US gal, 0.6 Imp.gal)
Limite di carico: 1.0 kg (2 lb)
1
1
UF3J71H0.book Page 61 Thursday, June 26, 2014 11:12 AM

Utilizzo delle dotazioni
62

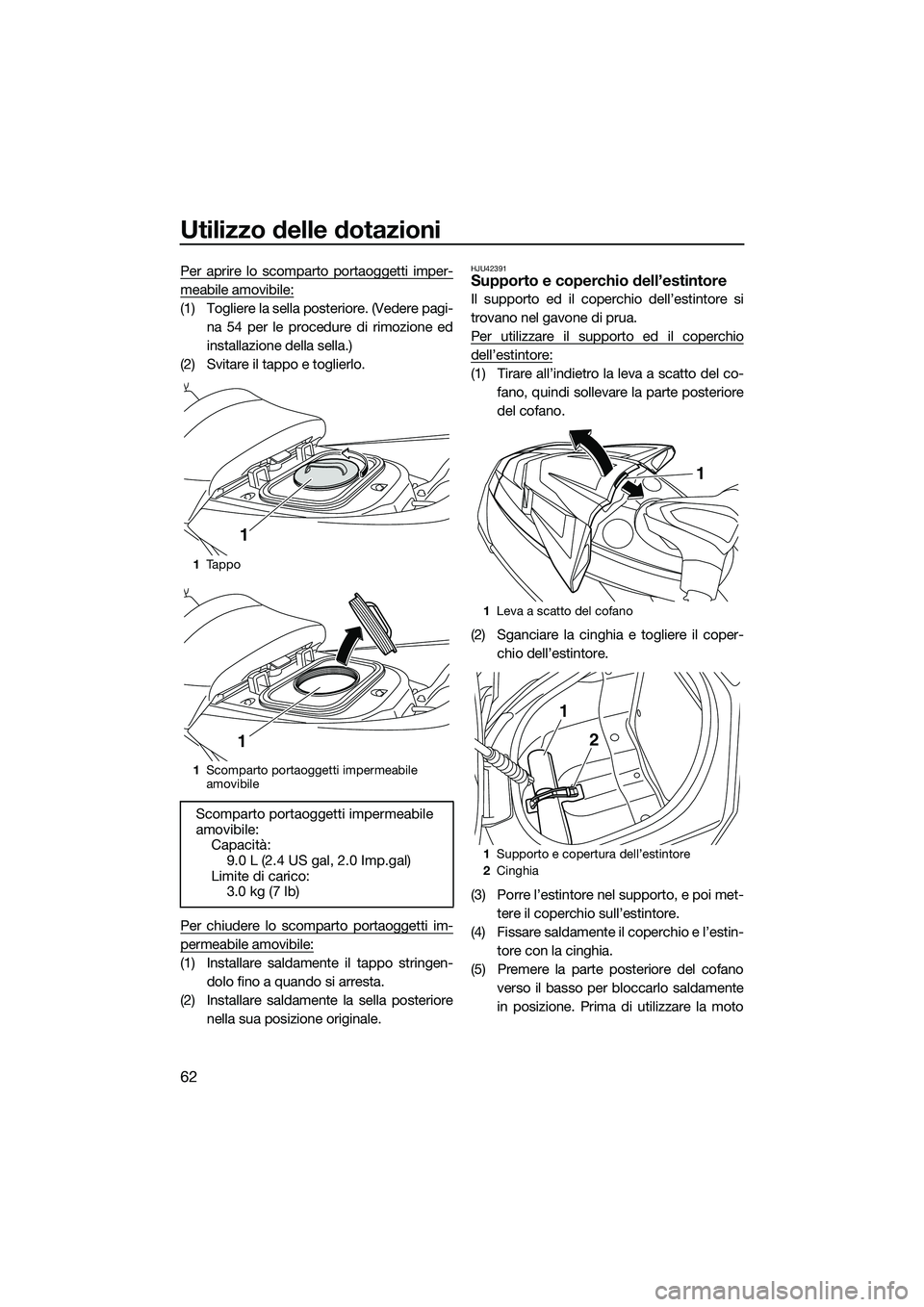

Per aprire lo scomparto portaoggetti imper-
meabile amovibile:
(1) Togliere la sella posteriore. (Vedere pagi-na 54 per le procedure di rimozione ed
installazione della sella.)
(2) Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti im-
permeabile amovibile:
(1) Installare saldamente il tappo stringen- dolo fino a quando si arresta.
(2) Installare saldamente la sella posteriore nella sua posizione originale.
HJU42391Supporto e coperchio dell’estintore
Il supporto ed il coperchio dell’estintore si
trovano nel gavone di prua.
Per utilizzare il supporto ed il coperchio
dell’estintore:
(1) Tirare all’indietro la leva a scatto del co-fano, quindi sollevare la parte posteriore
del cofano.
(2) Sganciare la cinghia e togliere il coper- chio dell’estintore.
(3) Porre l’estintore nel supporto, e poi met- tere il coperchio sull’estintore.
(4) Fissare saldamente il coperchio e l’estin- tore con la cinghia.
(5) Premere la parte posteriore del cofano verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la moto
1Ta p p o
1 Scomparto portaoggetti impermeabile
amovibile
Scomparto portaoggetti impermeabile
amovibile:
Capacità:
9.0 L (2.4 US gal, 2.0 Imp.gal)
Limite di carico: 3.0 kg (7 lb)
1
1
1Leva a scatto del cofano
1 Supporto e copertura dell’estintore
2 Cinghia
1
1
2
UF3J71H0.book Page 62 Thursday, June 26, 2014 11:12 AM
