ABS YAMAHA FX SVHO 2016 Betriebsanleitungen (in German)

Inhalt
Aufkleber verschiedener Art ............ 1
Erkennungsnummern ...................... 1
Haupt-Identifizierungsnummer
(PRI-ID) ........................................... 1
Fahrzeug-Identifizierungsnummer
(CIN) ................................................ 1
Motor-Seriennummer ......................... 1
Produktionsdatums-Aufkleber ........... 2
Modellangaben ............................... 3
Herstellerschild................................... 3
Wichtige Aufkleber .......................... 4
Warnaufkleber .................................... 5
Andere Aufkleber................................ 9
Informationen zur Sicherheit.......... 11
Einschränkungen der Bedienung
des Wasserfahrzeugs................. 11
Fahrt-Einschränkungen ................. 12
Benutzungsbedingungen .............. 14
Empfohlene Ausrüstung ................ 16
Gefahrenquellen ............................ 17
Eigenschaften des
Wasserfahrzeugs ....................... 17
Wakeboardfahren und
Wasserskifahren......................... 19
Sicherheitsregeln für das
Bootfahren ................................. 21
Fahrvergnügen mit
Verantwortung............................ 21
Beschreibung................................... 23
Wasserfahrzeug-Glossar............... 23
Lage der Hauptkomponenten ....... 24
Bedienung der
Steuerungsfunktionen .................... 28
Steuerungsfunktionen des
Wasserfahrzeugs ....................... 28
Fernbedienung ................................. 28
Yamaha Security System ................. 29
Motor-Stoppschalter ....................... 30
Motor-Quickstoppschalter .............. 30Startschalter .................................... 30
Gashebel .......................................... 31
RiDE-Hebel ....................................... 31
Lenkungssystem .............................. 32
Einstellbares Lenkungs-
Neigungssystem ........................... 32
Kühlwasser-Kontrollauslässe ........... 33
Wasserabscheider ............................ 33
Betrieb des Wasserfahrzeugs........ 35
Betriebsfunktionen des
Wasserfahrzeugs ....................... 35
Schaltsystem .................................... 35
Elektrisches Trimmsystem ............... 38
Betriebsarten des
Wasserfahrzeugs ....................... 40
Niedrigdrehzahl-Betriebsart ............. 40
Strudellose Betriebsart ..................... 41
Tempomat ........................................ 42
Bedienung der Instrumente ........... 45
Multifunktionsdisplay .................... 45
Analoger Geschwindigkeits- und
Drehzahlmesser ............................ 45
Informationsanzeige ......................... 47
Multifunktionsdisplay ....................... 51
Bedienung der Ausrüstung ............ 56
Ausrüstung.................................... 56
Sitze.................................................. 56
Haltegriff ........................................... 57
Aufstiegsgriff .................................... 58
Aufstiegsstufe................................... 58
Bugöse ............................................. 58
Heckösen ......................................... 59
Klampe ............................................. 59
Hochklappbare Klampen (FX Cruiser
SVHO) ........................................... 59
Ablagefächer .................................... 60
Feuerlöscher-Halter
und -Abdeckung ........................... 64
UF3J72G0.book Page 1 Friday, May 8, 2015 10:14 AM

Inhalt
Starthilfebatterie verwenden .......... 115
Sicherungen wechseln ................... 116
Wasserfahrzeug abschleppen ........ 118
Untergetauchtes
Wasserfahrzeug .......................... 119
Index ............................................... 120
UF3J72G0.book Page 3 Friday, May 8, 2015 10:14 AM

Aufkleber verschiedener Art
3
GJU30321
ModellangabenGJU30332Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personal Wa-
tercraft: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich
auf windausgesetzten Binnengewässern, in Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS:
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen
allerdings das Doppelte dieser Höhe.

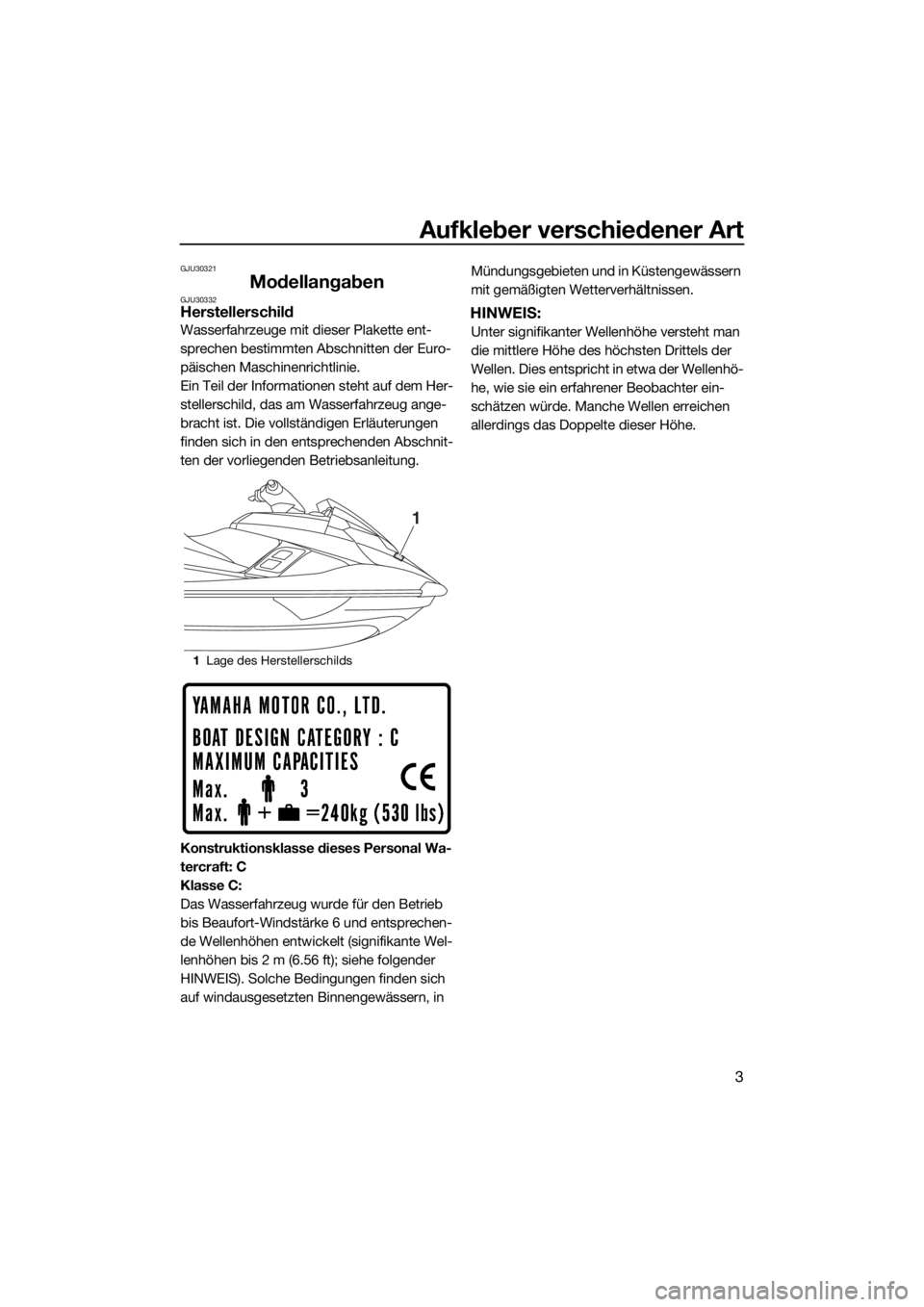

1Lage des Herstellerschilds
1
UF3J72G0.book Page 3 Friday, May 8, 2015 10:14 AM

Informationen zur Sicherheit
12
GJU43321
Fahrt-Einschränkungen
Achten Sie ständig auf andere Personen,
Hindernisse und andere Wasserfahrzeuge.
Achten Sie auf Umstände, die Ihre Sicht
und Ihre Sichtbarkeit durch andere ein-
schränken könnten.
Fahren Sie defensiv und mit angemessener
Geschwindigkeit, und wahren Sie einen Si-
cherheitsabstand zu Personen, Gegen-
ständen und anderen Wasserfahrzeugen.
Fahren Sie niemals direkt hinter anderen
Wasserfahrzeugen oder Booten.
Halten Sie stets so viel Abstand zu ande-
ren, dass Sie sie nicht nass spritzen.
Handeln Sie rasch, um Zusammenstöße zu
vermeiden. Bedenken Sie jederzeit, dass
Wasserfahrzeuge und Boote keine Brem-
sen haben. Außerdem ist das RiDE-System
(Rückwärtsfahrt mit intuitiver Abbremse-
lektronik) keine Bremsvorrichtung, um ge-
fährliche Situationen zu vermeiden. Das
RiDE-System ist ein elektronisches System
zur Kontrolle der Motordrehzahl und der
Umkehrklappe, die sich in der Nähe der
Jetdüse befindet. Mit dem RiDE-Hebel, der
sich am linken Lenkergriff befindet, kann
die Richtung des Schubs geändert werden,
sodass sich das Wasserfahrzeug rück-
wärts bewegt oder in Neutralstellung
bleibt. Das RiDE-System unterstützt den
Fahrer beim Abbremsen und bei Niederge-schwindigkeits-Manövern wie dem Zuwas-
serlassen, Anlanden und Anlegen.
Vermeiden Sie scharfe Wendungen,
schnelles Abbremsen durch starkes Drü-
cken des RiDE-Hebels oder andere Manö-
ver, die es anderen erschweren, Ihnen aus-
zuweichen oder Ihren Kurs zu erkennen.
Meiden Sie Untiefen und seichte Gewäs-
ser.
Beim Ausweichen von Hindernissen den
Gashebel nicht loslassen—beim Steuern
muss Gas gegeben werden. Vor jedem
Start den Gashebel und die Lenkung kont-
rollieren.
Fahren Sie entsprechend Ihren Fähigkeiten
und vermeiden Sie aggressive Manöver,
um zu verhindern, dass Sie die Kontrolle
verlieren, herausgeschleudert werden oder
einen Zusammenstoß verursachen.
Dies ist kein Spielzeug, sondern ein Hoch-
leistungs-Wasserfahrzeug. Scharfe Wen-
dungen und Sprünge über Kielwasser oder
Wellen erhöhen das Risiko für Rücken-
oder Wirbelsäulenverletzungen (Lähmung),
Gesichtsverletzungen sowie Bein-, Knö-
chel- und andere Knochenbrüche. Deshalb
Kielwasser oder Wellen nicht übersprin-
gen.
Das Wasserfahrzeug nicht auf rauem Ge-
wässer oder bei schlechtem Wetter bzw.
schlechten Sichtverhältnissen einsetzen,
da dies zu Unfällen mit Verletzungs- oder
Todesfolge führen kann. Achten Sie auf
Zeichen eines Wetterumschwungs. Be-
rücksichtigen Sie die aktuelle Wetterlage
und -vorhersage, bevor Sie mit dem Was-
serfahrzeug losfahren.
Wie bei allen Wassersportarten, sollte auch
beim Fahren mit diesem Wasserfahrzeug
stets jemand in Ihrer Nähe sein. Wenn Sie
sich weiter vom Ufer oder Strand entfernen
UF3J72G0.book Page 12 Friday, May 8, 2015 10:14 AM

Informationen zur Sicherheit
13
als Sie schwimmen können, sollten Sie sich
von einem anderen Boot oder Wasserfahr-
zeug begleiten lassen; dabei jedoch immer
einen angemessenen Abstand wahren.
Handeln Sie stets mit gesundem Men-
schenverstand.

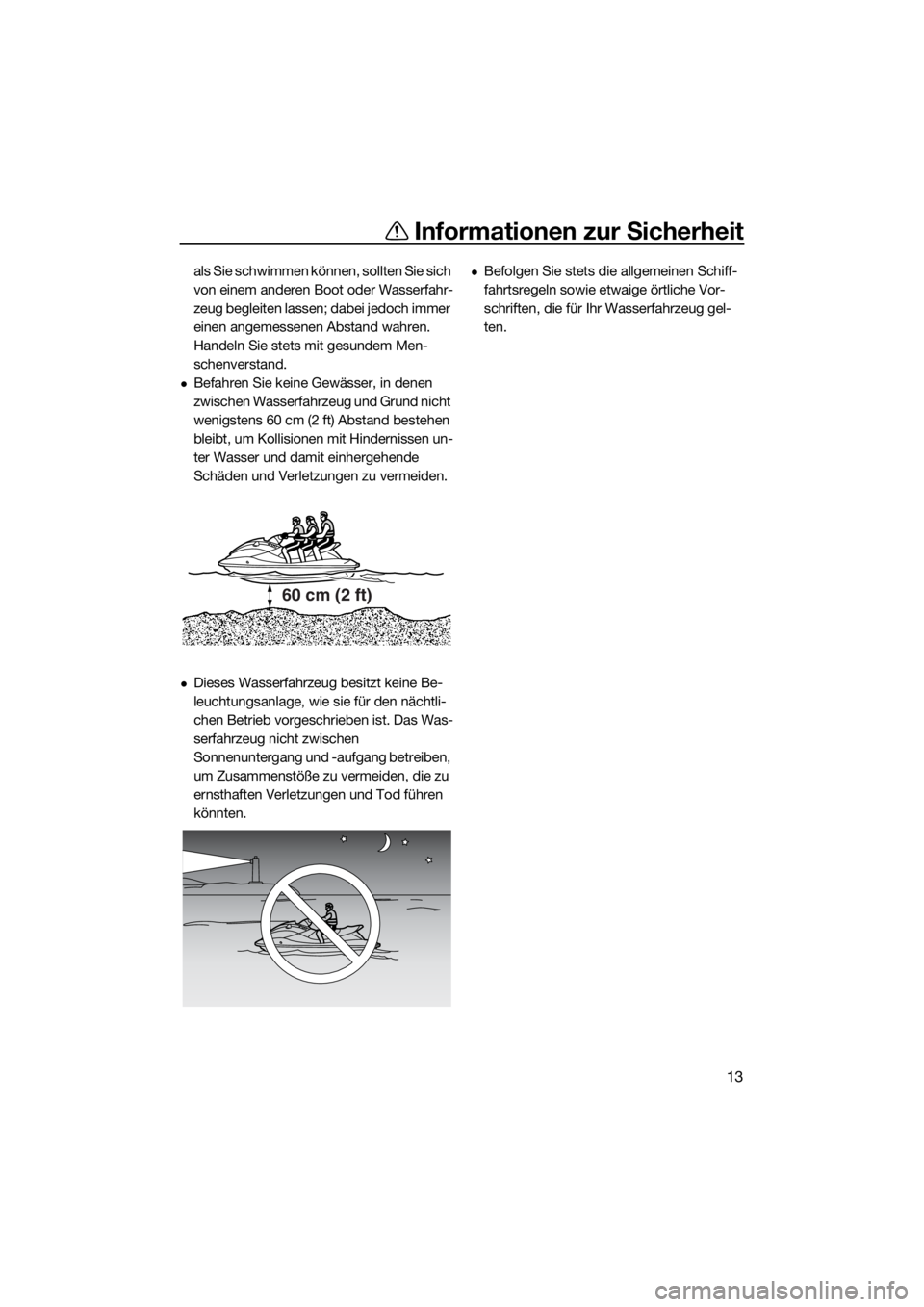

Befahren Sie keine Gewässer, in denen
zwischen Wasserfahrzeug und Grund nicht
wenigstens 60 cm (2 ft) Abstand bestehen
bleibt, um Kollisionen mit Hindernissen un-
ter Wasser und damit einhergehende
Schäden und Verletzungen zu vermeiden.
Dieses Wasserfahrzeug besitzt keine Be-
leuchtungsanlage, wie sie für den nächtli-
chen Betrieb vorgeschrieben ist. Das Was-
serfahrzeug nicht zwischen
Sonnenuntergang und -aufgang betreiben,
um Zusammenstöße zu vermeiden, die zu
ernsthaften Verletzungen und Tod führen
könnten.
Befolgen Sie stets die allgemeinen Schiff-
fahrtsregeln sowie etwaige örtliche Vor-
schriften, die für Ihr Wasserfahrzeug gel-
ten.
60 cm (2 ft)
UF3J72G0.book Page 13 Friday, May 8, 2015 10:14 AM

Informationen zur Sicherheit
15
Sie wenn möglich nach einem speziell für
den Wassersport entwickelten Helm. Bei
Wettkämpfen auf abgesteckten Bahnen
sollten bei der Wahl des Helms die Anga-
ben der auslobenden Organisation berück-
sichtigt werden.
Das Wasserfahrzeug niemals unter Alko-
hol- oder Drogeneinwirkung benutzen.
Aus sicherheits- und fahrzeugtechnischen
Gründen sollten vor dem Einsatz des Was-
serfahrzeugs immer die auf Seite 74 aufge-
listeten Vorbereitungsmaßnahmen getrof-
fen werden.
Der Fahrer sollte sich mit beiden Händen
gut am Lenker festhalten und die Mitfahrer
sollten sich entweder am Vordermann oder
am dafür vorgesehenen Haltegriff festhal-
ten.
Fahrer und Mitfahrer sollten die Füße im-
mer im Fußraum und am Boden halten,
wenn das Wasserfahrzeug in Bewegung
ist. Durch Heben der Füße erhöht sich die
Gefahr, das Gleichgewicht zu verlieren
oder gegen äußere Hindernisse zu stoßen.
Nehmen Sie niemals ein Kind mit, dessen
Füße nicht auf den Boden des Trittbretts
reichen.
Der Fahrer darf niemals einen Mitfahrer vor
sich sitzen lassen.
Bei Schwangerschaft oder schlechtem Ge-
sundheitszustand sollte immer ein Arzt ge-fragt werden, ob das Fahren möglicherwei-
se ein Risiko darstellt.
Keine verändernden Eingriffe am Wasser-
fahrzeug vornehmen.
Durch verändernde Eingriffe am Wasser-
fahrzeug kann sich seine Sicherheit und
Zuverlässigkeit verschlechtern. Das Fahren
mit einem veränderten Wasserfahrzeug ist
möglicherweise gefährlich oder illegal.

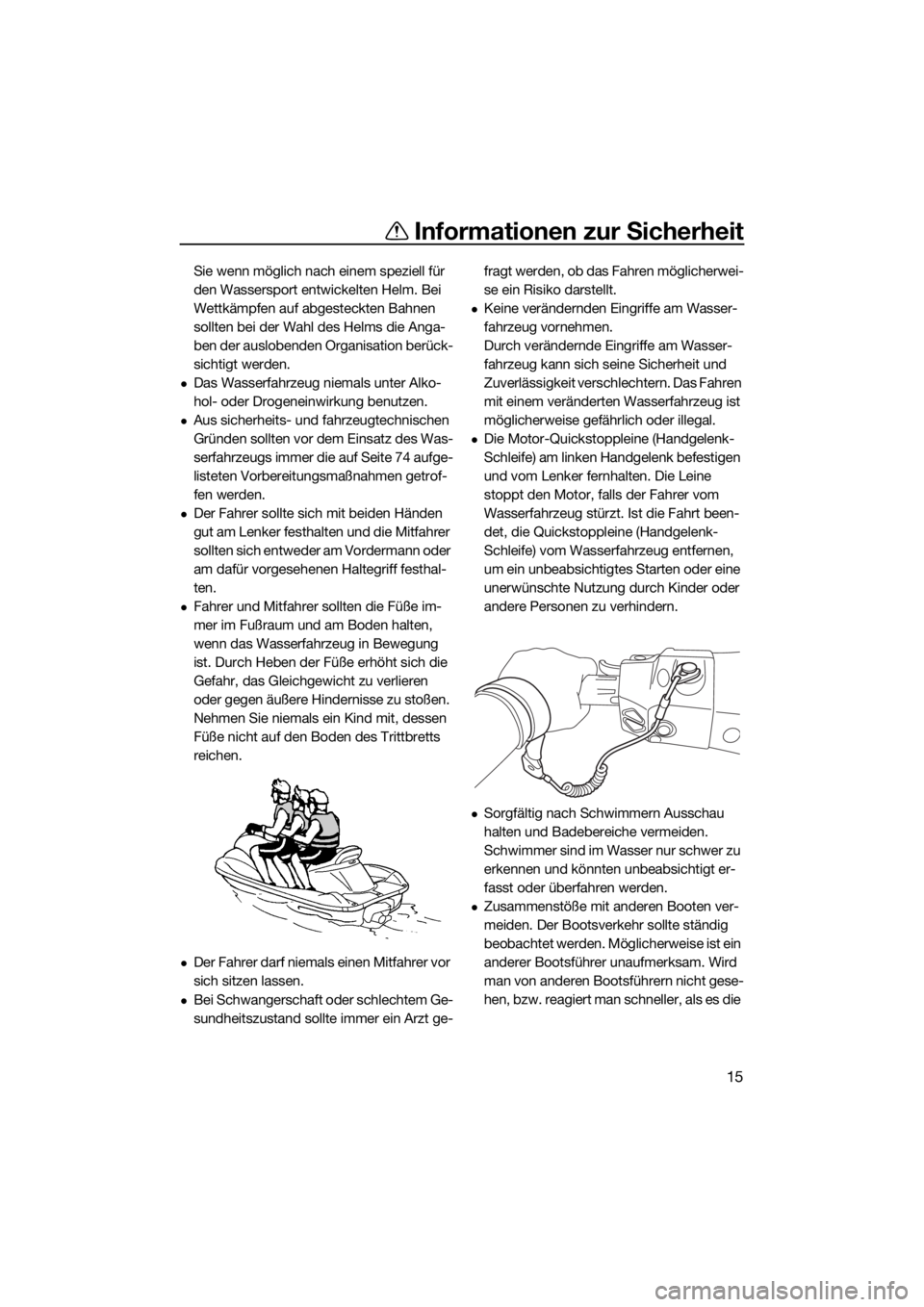

Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befestigen
und vom Lenker fernhalten. Die Leine
stoppt den Motor, falls der Fahrer vom
Wasserfahrzeug stürzt. Ist die Fahrt been-
det, die Quickstoppleine (Handgelenk-
Schleife) vom Wasserfahrzeug entfernen,
um ein unbeabsichtigtes Starten oder eine
unerwünschte Nutzung durch Kinder oder
andere Personen zu verhindern.

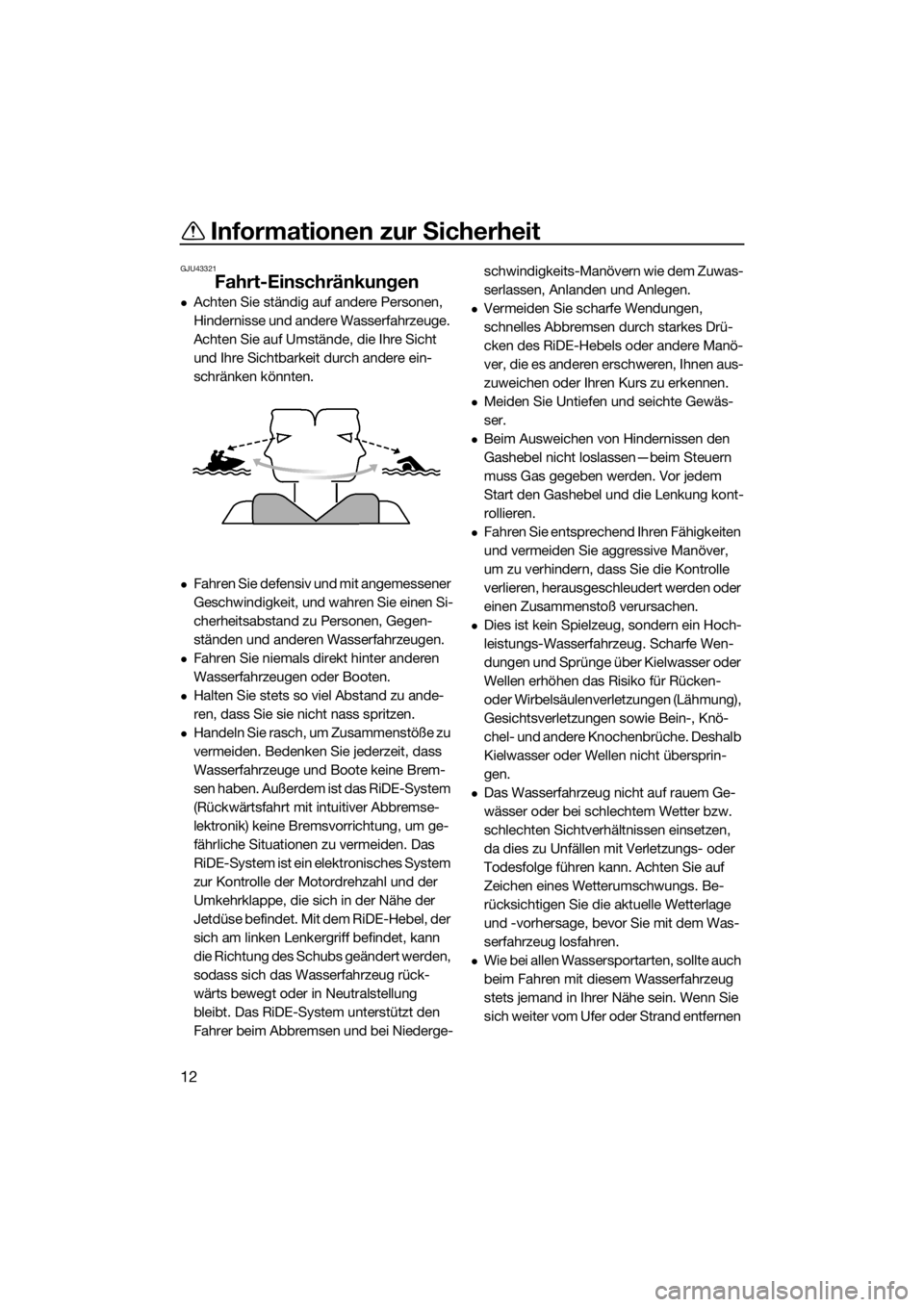

Sorgfältig nach Schwimmern Ausschau
halten und Badebereiche vermeiden.
Schwimmer sind im Wasser nur schwer zu
erkennen und könnten unbeabsichtigt er-
fasst oder überfahren werden.
Zusammenstöße mit anderen Booten ver-
meiden. Der Bootsverkehr sollte ständig
beobachtet werden. Möglicherweise ist ein
anderer Bootsführer unaufmerksam. Wird
man von anderen Bootsführern nicht gese-
hen, bzw. reagiert man schneller, als es die
UF3J72G0.book Page 15 Friday, May 8, 2015 10:14 AM

Informationen zur Sicherheit
16
anderen erwarten, riskiert man einen Zu-
sammenstoß.
Zu anderen Booten und Wasserfahrzeugen
sollte stets ein Sicherheitsabstand einge-
halten werden. Auf Wasserski- oder Angel-
leinen achten. Die “Sicherheitsregeln für
das Bootfahren” beachten und vor Kurven-
manövern oder dem Abbremsen immer
den Rückraum kontrollieren. (Siehe “Si-
cherheitsregeln für das Bootfahren” auf
Seite 21.)
GJU30841
Empfohlene Ausrüstung
Folgende Gegenstände sollten an Bord des
Wasserfahrzeugs mitgeführt werden:
Akustischer Signalgeber
Nehmen Sie eine Pfeife oder anderen
Schallsignalgeber mit, um andere Bootfah-
rer warnen zu können.
Optisches Notsignal
Es ist ratsam, ein behördlich genehmigtes
pyrotechnisches Leuchtsignal in einem
wasserdichten Behälter an Bord des Was-
serfahrzeuges aufzubewahren. Ein Spiegel
kann als Notfallsignal verwendet werden.
Wenden Sie sich für nähere Angaben an ei-
nen Yamaha-Händler.
Uhr
Eine Uhr kann zum Erfassen der Anzahl Be-
triebsstunden nützlich sein.
Schlepptau
Mit einem Schlepptau kann ein havariertes
Wasserfahrzeug abgeschleppt werden.
UF3J72G0.book Page 16 Friday, May 8, 2015 10:14 AM

Informationen zur Sicherheit
20
oder des Wasserskifahrers im Auge zu be-
halten.
Wird ein Wakeboardfahrer oder ein Was-
serskifahrer gezogen, hängt das Fahrver-
halten außer von den Wasser- und Wetter-
bedingungen auch vom Können des
Wakeboardfahrers bzw. des Wasserskifah-
rers ab.
Vor dem eigentlichen Ziehen eines Wake-
boardfahrers oder eines Wasserskifahrers
muss das Wasserfahrzeug so langsam wie
möglich gesteuert werden, bis es außer
Reichweite der gezogenen Person ist und
die Leine sich strafft. Sicherstellen, dass
die Leine nirgendwo verwickelt ist.
Prüfen, dass der Wakeboardfahrer oder
der Wasserskifahrer bereit ist und keine
Behinderungen durch Wasserfahrzeuge
oder sonstige Hindernisse vorliegen. An-schließend genügend Gas geben, damit
die Person sich aufrichten kann.
Gleichmäßige und weite Kurven fahren.
Das Wasserfahrzeug ist in der Lage, sehr
enge Kurven zu fahren, was die Fähigkei-
ten des Wakeboardfahrers oder des Was-
serskifahrers übersteigen könnte. Dafür
sorgen, dass die gezogene Person min-
destens 50 m (164 ft) Abstand, also die
doppelte Länge einer Standard-Wasserski-
leine, zu möglichen Gefahrenquellen ein-
hält.
Die Fahrer von Booten oder anderen Was-
serfahrzeugen bemerken möglicherweise
nicht, dass Sie einen Wakeboardfahrer
oder einen Wasserskifahrer ziehen. Achten
Sie zusammen mit dem Beobachter auf an-
dere in Ihrer Umgebung und fahren Sie mit
angemessener Geschwindigkeit.

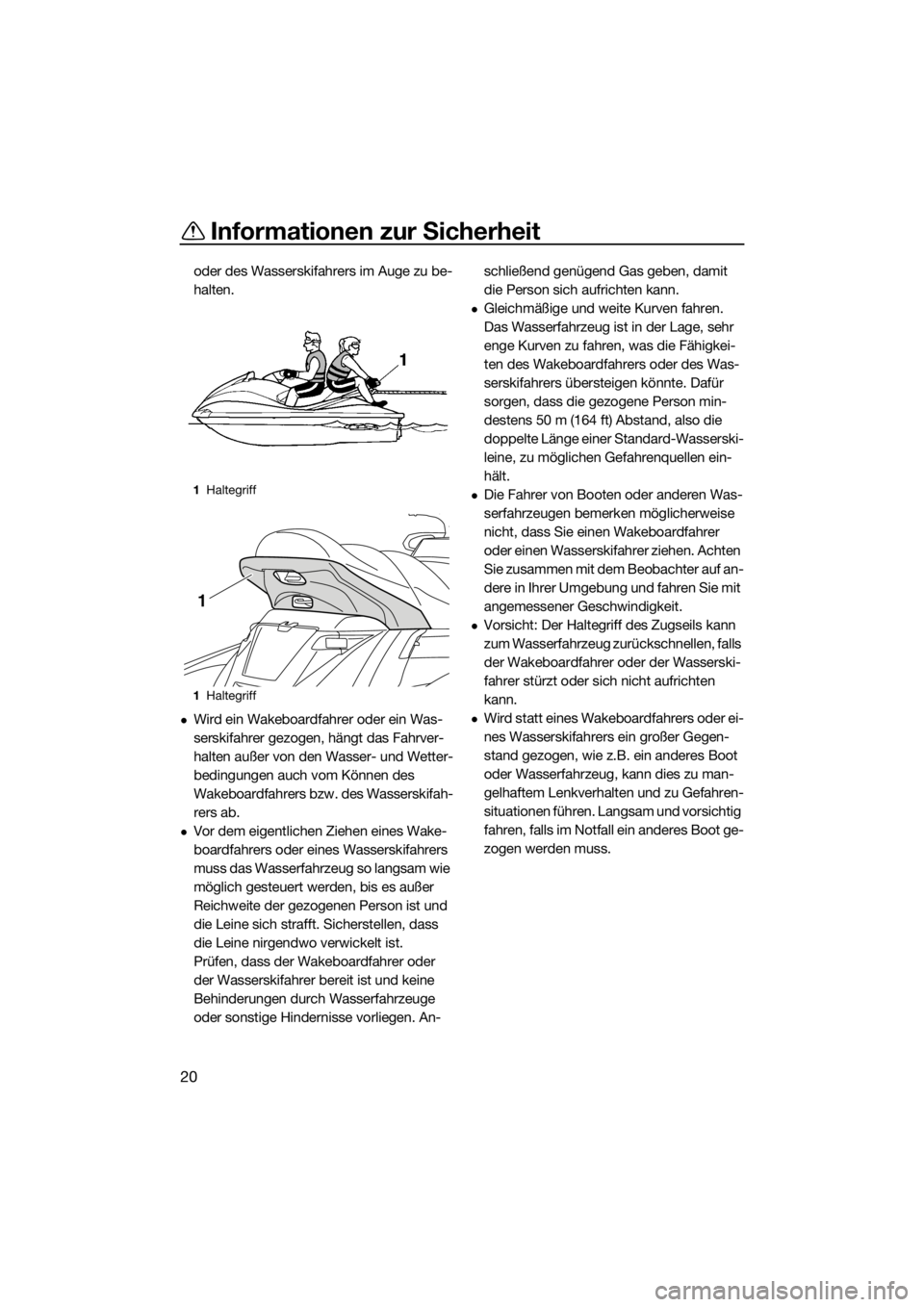

Vorsicht: Der Haltegriff des Zugseils kann
zum Wasserfahrzeug zurückschnellen, falls
der Wakeboardfahrer oder der Wasserski-
fahrer stürzt oder sich nicht aufrichten
kann.
Wird statt eines Wakeboardfahrers oder ei-
nes Wasserskifahrers ein großer Gegen-
stand gezogen, wie z.B. ein anderes Boot
oder Wasserfahrzeug, kann dies zu man-
gelhaftem Lenkverhalten und zu Gefahren-
situationen führen. Langsam und vorsichtig
fahren, falls im Notfall ein anderes Boot ge-
zogen werden muss.
1Haltegriff
1Haltegriff
1
UF3J72G0.book Page 20 Friday, May 8, 2015 10:14 AM

Informationen zur Sicherheit
21
GJU30971
Sicherheitsregeln für das
Bootfahren
Dieses Yamaha-Wasserfahrzeug wird recht-
lich als Motorboot eingestuft. Die Benutzung
des Wasserfahrzeugs muss in Übereinstim-
mung mit den Gesetzen und Vorschriften ge-
schehen, die für das betreffende Gewässer
gelten.
GJU30992
Fahrvergnügen mit
Verantwortung
Teilen Sie die Orte, wo Sie das Wasserfahr-
zeug zu Ihrem Vergnügen einsetzen, mit an-
deren Menschen und mit der Natur. Verges-
sen Sie bei allem Spaß nicht Ihre
Verantwortung, Mitmenschen, Land, Wasser
und Tierwelt mit Respekt und Rücksicht zu
behandeln.
Betrachten Sie sich in Ihrem Umfeld stets
selbst als Gast. Bedenken Sie immer, dass
das Betriebsgeräusch des Wasserfahrzeugs
für Sie vielleicht wie Musik in Ihren Ohren
klingt, andere es aber als lästigen Lärm emp-
finden. Ebenso mögen Sie Ihre Kielwasser-
spritzer als aufregend empfinden, während
die entstehenden Wellen andere nur stören.
Fahren Sie nicht zu nah an Strandhäuser,
Nist- und Naturschutzgebiete heran, und
wahren Sie einen respektvollen Abstand zu
Fischern, anderen Booten, Schwimmern und
belebten Stränden. Sollte es unumgänglich
sein, solche Gebiete zu durchfahren, tun Sie
dies langsam und halten Sie sich an die gel-
tenden Vorschriften.
Regelmäßige Wartung ist erforderlich, um si-
cherzustellen, dass die Abgaswerte und Ge-
räuschpegel des Wasserfahrzeugs innerhalb
der vorgeschriebenen Grenzwerte liegen. Als
Eigentümer oder Führer haben Sie die Ver-
antwortung dafür, dass die in dieser Be-
triebsanleitung vorgeschriebenen Wartungs-
arbeiten durchgeführt werden.
Verschmutzen Sie die Umwelt nicht. Füllen
Sie weder Öl noch Benzin ein an Stellen, wo
durch Verschütten die Natur verseucht wer-
den kann. Bringen Sie das Wasserfahrzeug
zum Tanken aus dem Wasser fern vom Ufer
oder Strand. Entsorgen Sie Wasser und jegli-
che Kraftstoff- und Ölrückstände im Motor-
UF3J72G0.book Page 21 Friday, May 8, 2015 10:14 AM

Beschreibung
27

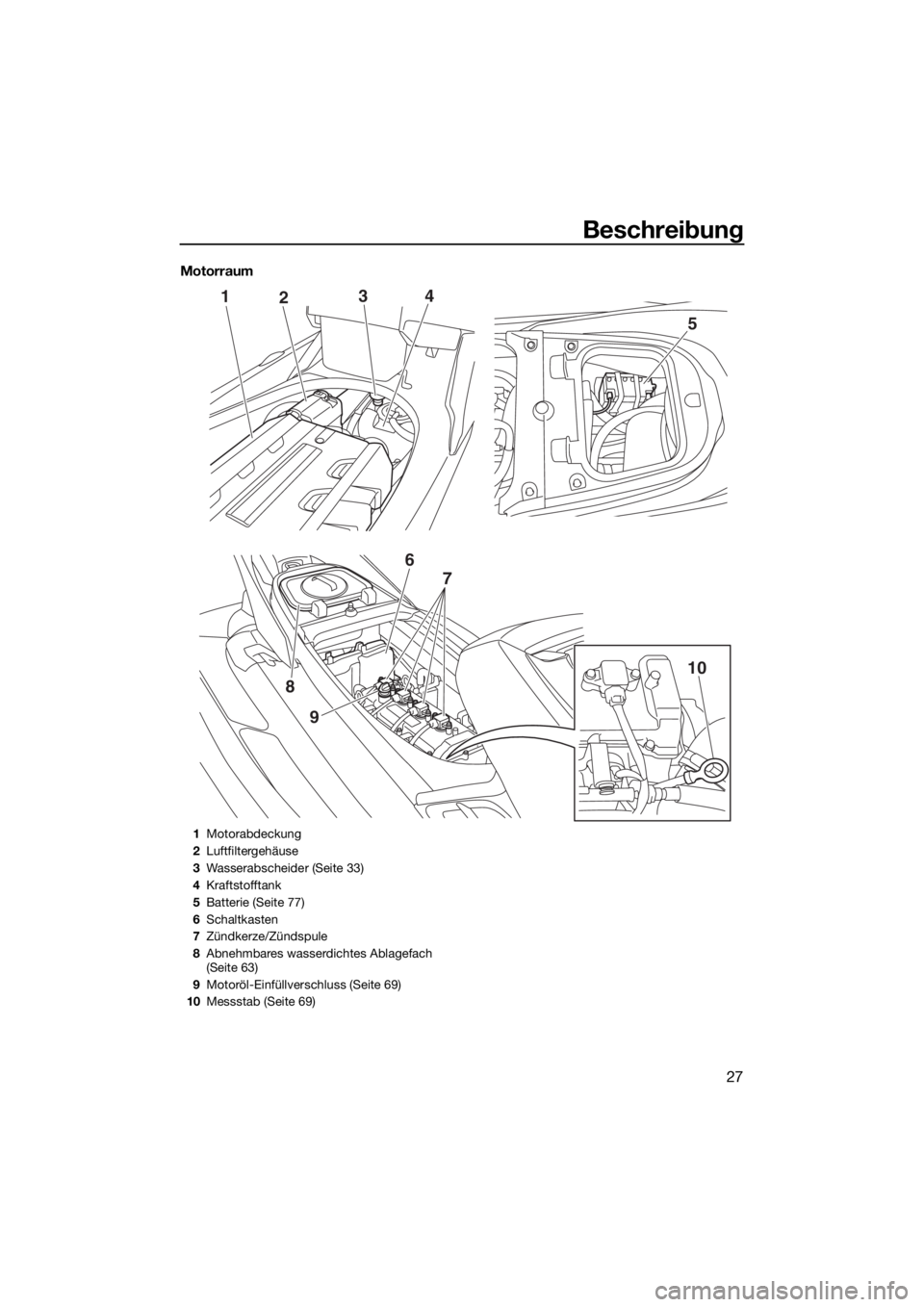

Motorraum
124
9
8
5
3
6
7
10
1Motorabdeckung
2Luftfiltergehäuse
3Wasserabscheider (Seite 33)
4Kraftstofftank
5Batterie (Seite 77)
6Schaltkasten
7Zündkerze/Zündspule
8Abnehmbares wasserdichtes Ablagefach
(Seite 63)
9Motoröl-Einfüllverschluss (Seite 69)
10Messstab (Seite 69)
UF3J72G0.book Page 27 Friday, May 8, 2015 10:14 AM
