Åtgärda fel
104
(3) Ta bort eldosans lock.
(4) Tryck samtidigt båda sidorna på säk-ringsdosans lock inåt, dra locket mot fö-
ren och ta bort det.
(5) När du byter SCU-säkringen ska du ta bort skruvarna och sedan ta bort säk- ringen. Montera reservsäkringen och dra
åt skruvarna.
(6) När du byter andra säkringar än SCU- säkringen ska du ta bort säkringen med
en säkringsavdragare. Montera en re-
servsäkring med rätt amperetal.
VARNING! Använd inte säkringar med ett annat amperetal än det som re-
kommenderas. Om en säkring med fel
märkvärde används kan det orsaka
omfattande skador på elsystemet och
eventuellt leda till brand.
[MWJ00803]

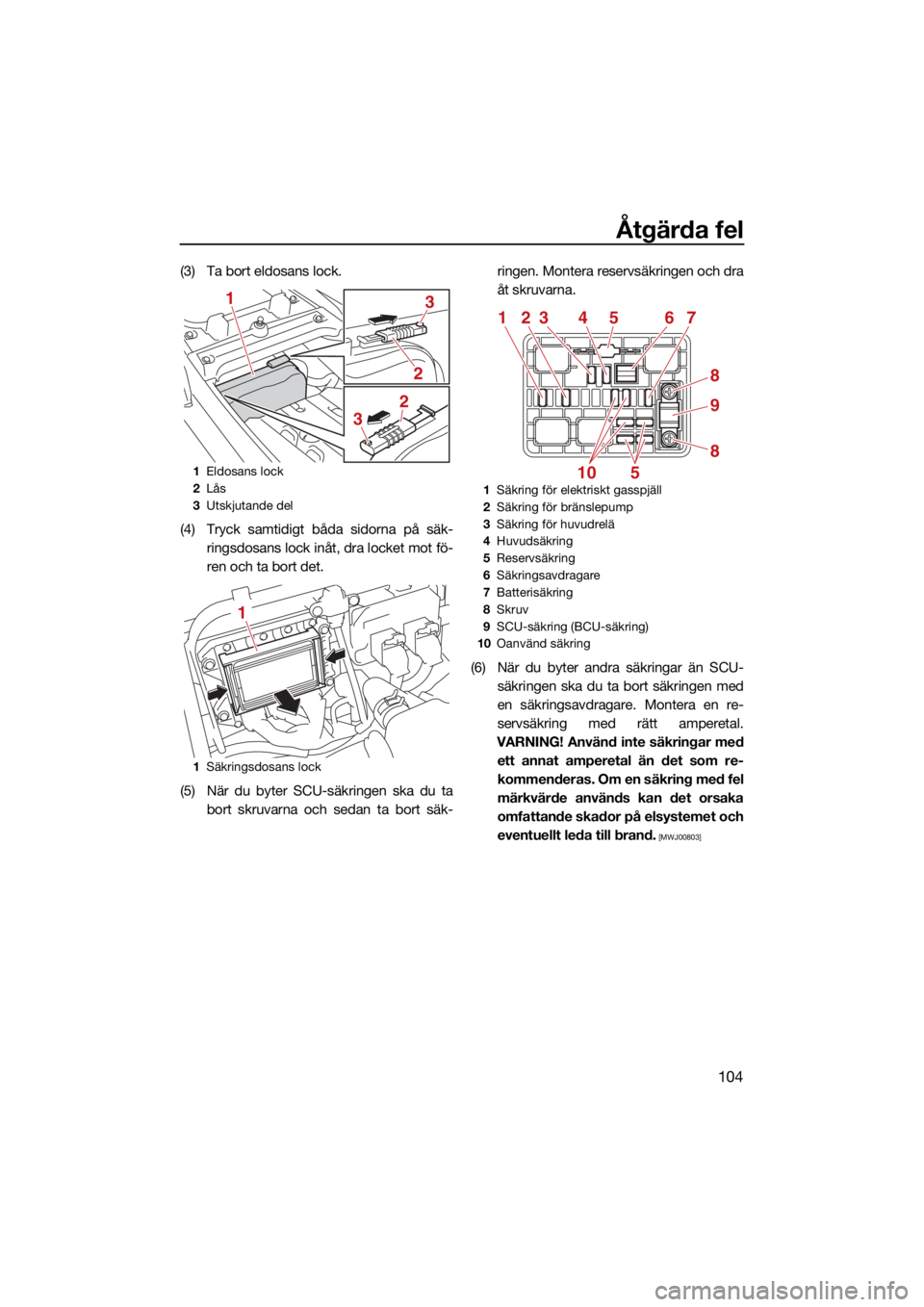

1 Eldosans lock
2 Lås
3 Utskjutande del
1 Säkringsdosans lock
2
3
2
3
1
1
1Säkring för elektriskt gasspjäll
2 Säkring för bränslepump
3 Säkring för huvudrelä
4 Huvudsäkring
5 Reservsäkring
6 Säkringsavdragare
7 Batterisäkring
8 Skruv
9 SCU-säkring (BCU-säkring)
10 Oanvänd säkring
1
5
23 4 5 6 7
8
9
8
10
UF3X72M0.book Page 104 Friday, May 29, 2020 9:55 AM

Åtgärda fel
105
(7) Montera säkringsdosans lock ordentligt iursprungsläget.
(8) Montera eldosans lock ordentligt i ur- sprungsläget.
(9) Spärra eldosans lock ordentligt på plats genom att skjuta låsen till sina ur-
sprungslägen.
(10) Montera ordentligt tillbaka det löstagba- ra, vattentäta förvaringsutrymmet och
sätena i sina ursprungslägen.
Om säkringen omedelbart går igen kan det
vara fel på elsystemet. Om det inträffar ska
du låta en Yamaha-återf örsäljare se över vat-
tenskotern.
MJU34716Bogsera vattenskoternMWJ00812
Föraren av bogserbåten måste hålla läg-
sta möjliga hastighet och undvika annan
trafik och hinder som kan utgöra en fara
för vattenskoterföraren.
Bogserlinan ska vara tillräckligt lång så
att vattenskotern inte kolliderar med
bogserbåten när den saktar ned.
Om vattenskotern slutar att fungera i vattnet
kan den bogseras till land. Bogsera vattenskotern:
Använd en bogserlina som är tre gånger den
sammanlagda längden av bogserbåten och
vattenskotern.
(1) Fäst bogserlinan ordentligt i öglan i fören
på vattenskotern som ska bogseras.
(2) Sitt grensle på sätet och håll i styrstång- en för att balansera vattenskotern.
FÖRSIKTIGT: Fören måste hållas
uppe ur vattnet under bogsering, an-
nars kan vatten flöda in i motorrum-
met eller in i motorn vilket kan orsaka
allvarliga skador på motorn.
[MCJ01331]
Bogsera vattenskotern på 8 km/h (5 mph) el-
ler lägre. FÖRSIKTIGT: Bogsera vattensko-
tern på högst 8 km/h (5 mph), annars kan
vatten flöda in i motorrummet eller in i mo-
torn vilket kan orsaka allvarliga skador på
motorn.
[MCJ01322]
MJU36156
Om vattenskotern sjunker
Om vattenskotern sjunker eller översvämmas
av vatten ska du tömma ut slagvatten från
motorrummet. Låt sedan en Yamaha-återför-
säljare kontrollera vattenskotern så fort som
möjligt.
Om vattenskotern sjunker:
(1) Ta upp vattenskotern ur vattnet och töm ut vattnet från förvaringsutrymmena. (In-
formation om att dränera förvaringsut-
rymmena finns på sidan 54.)
Säkringens amperetal:
Säkring för elektriskt gasspjäll:
10 A
Säkring för bränslepump: 10 A
Säkring för huvudrelä: 10 A
Huvudsäkring:
20 A
Batterisäkring: 30 A
SCU-säkring: 50 A

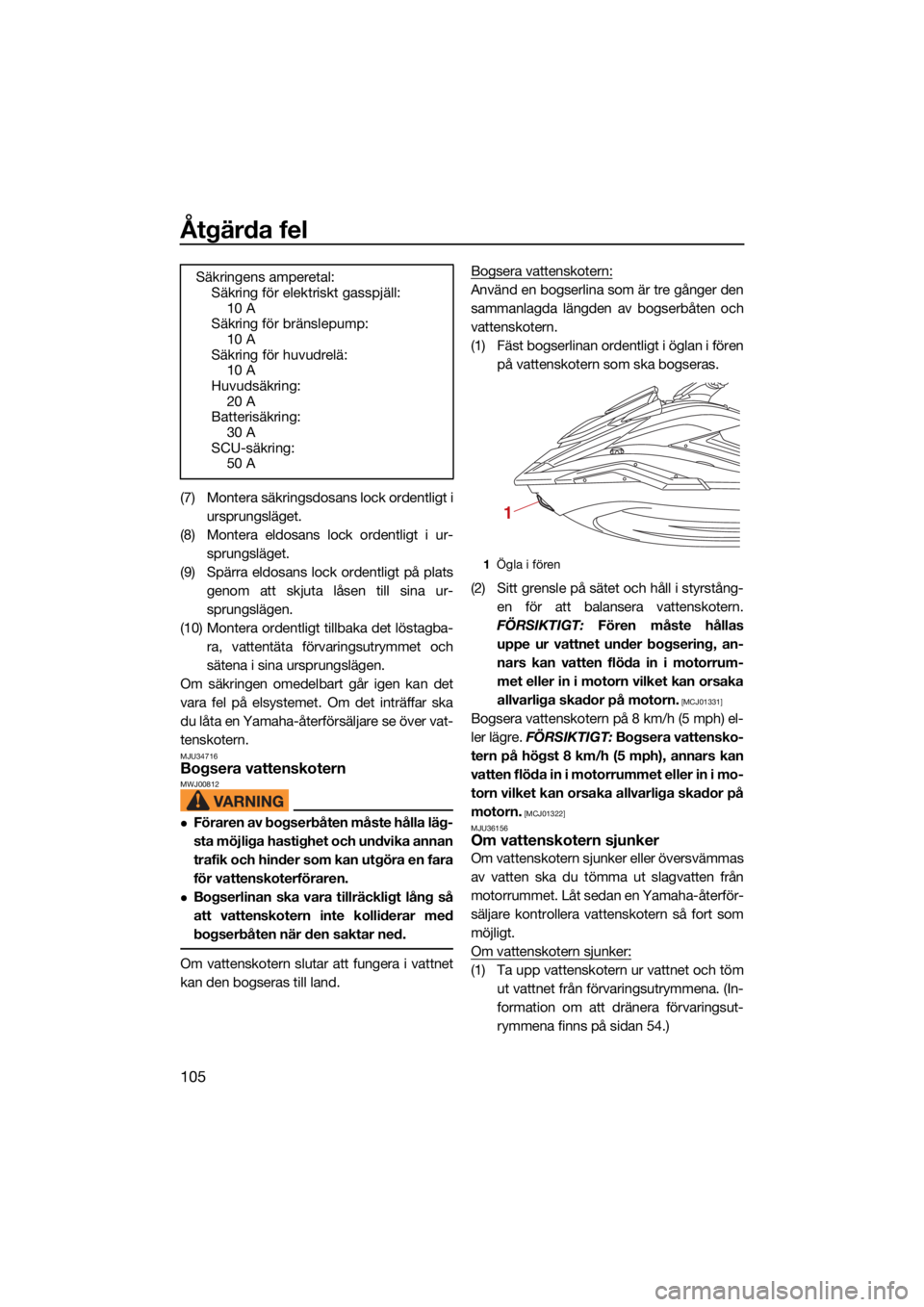

1Ögla i fören
1
UF3X72M0.book Page 105 Friday, May 29, 2020 9:55 AM

Åtgärda fel
106
(2) Töm ut slagvatten ur motorrummet. (In-formation om att tömma ut slagvatten
finns på sidan 63.)
(3) Låt en Yamaha-återförsäljare se över vattenskotern så snart som möjligt.
FÖRSIKTIGT: Låt en Yamaha-återför-
säljare kontrollera vattenskotern. An-
nars kan allvarliga motorskador
uppstå.
[MCJ00792]
UF3X72M0.book Page 106 Friday, May 29, 2020 9:55 AM

107
Register
A
Använda på platser med rik växtlighet..... 86
Använda vattenskotern ...................... 76, 78
Använda vattenskotern i back- eller neutralläge ............................................ 81
Assistansläge ........................................... 38
Assistanslägesskärm ............................... 46
B
Backningsassistans ................................. 35
Batteri, hjälpstarta .................................. 102
Batterikontroller........................................ 69
Batteriskötsel ........................................... 89
Begränsningar för vem som kan använda vattenskotern ......................... 11
Begränsningar vid körning ....................... 12
Bogsera vattenskotern ........................... 105
Bordningshandtag ................................... 52
Bordningssteg .......................................... 52
Bränsle ..................................................... 59
Bränslekrav .............................................. 59
D
Dekal med tillverkningsdatum .................... 2
Dekaler, varning ......................................... 6
Dekaler, viktiga........................................... 5
Dekaler, övriga ........................................... 9
Dryckeshållare.......................................... 57
E
Elektriskt trimsystem ................................ 33
F
Farkostens identifieringsnummer (CIN)...... 2
Farthållare ................................................ 39
Felsökning ................................................ 98
Felsökningsschema ................................. 98
Förvaringsutrymme i aktern ..................... 56
Förvaringsutrymme i fören ....................... 54
Förvaringsutrymmen ................................ 54
G
Gasreglage ............................................... 28
H
Handskfack .............................................. 55
Handtag ................................................... 52
Huvudkomponenter, placering ................ 22
Hållare och kåpa för brandsläckare ......... 57
Höja backningsklaffen............................ 102 I
Identifikationsnummer................................ 1
Information om faror ................................ 16
Informationsskärm ................................... 45
Inkörning av motorn ................................. 65
Inställningsmenyskärm............................. 46
Ivägkörning............................................... 84
K
Knap ......................................................... 53
Kontroll av brandsläckare ........................ 73
Kontroll av brands
läckarens hållare,
kåpa och band ...................................... 72
Kontroll av huv ......................................... 74
Kontroller efter sjösättning ....................... 74
Kontroller före sjösättning ........................ 68
Kontroller före start .................................. 68
Kontrollera akterns avtappningspluggar .... 73
Kontrollera bränslenivå ............................ 68
Kontrollera bränslesystemet .................... 68
Kontrollera det elektriska trimsystemet.... 72
Kontrollera förvaringsutrymmena ............. 72
Kontrollera gasreglaget ............................ 71
Kontrollera jetmunstycke och backningsklaff....................................... 73
Kontrollera kylvattenutloppet ................... 74
Kontrollera motorenheten ........................ 69
Kontrollera motoroljans nivå .................... 69
Kontrollera motorrummet ......................... 68
Kontrollera multifunktionspanelen............ 74
Kontrollera nödstoppslinan ...................... 71
Kontrollera RiDE-spaken .......................... 71
Kontrollera skrov och däck ...................... 73
Kontrollera slagvatten .............................. 69
Kontrollera strömställare .......................... 72
Kontrollera styrsystemet .......................... 70
Kontrollera styrsystemet med justerbar tilt .......................................................... 70
Kontrollera säkerhetsutrustningar ............ 73
Kontrollera tomgångsvarvtal .................... 75
Kontrollera vattenavskiljare ...................... 68
Kontrollera vattenintaget .......................... 73
Kontrollera växelsystemet ........................ 74
Kontrollera Yamahas säkerhetssystem .... 71
Kontrollista före körning ........................... 66
Krav på motorolja ..................................... 61
UF3X72M0.book Page 107 Friday, May 29, 2020 9:55 AM

Register
108
Krav vid användning ................................ 13
Kylvattenutlopp ........................................ 30
Körställning .............................................. 77
L
Långtidsförvaring ..................................... 91
Lämna vattenskotern ............................... 78
Lär dig att manövrera vattenskotern ........ 76
Lär känna vattenskotern .......................... 76
Löstagbart, vattentätt förvaringsutrymme................................ 57
M
Manöverknappar ...................................... 43
Modellinformation ...................................... 3
Monteringsfäste för tillval ......................... 58
Motorhuv, ta bort och montera ................ 93
Motorns avstängningsknapp ................... 27
Motorns låsskärm .................................... 48
Motorns serienummer ................................ 2
Motorolja .................................................. 61
Motorolja och oljefilter ............................. 96
Multifunktionspanel .................................. 42
N
Njut av din vattenskoter på ett
ansvarsfullt sätt..................................... 20
No-wake-läge........................................... 37
När vattenskotern tagits upp på land ...... 87
Nödfallsprocedurer ................................ 101
O
Om vattenskotern kapsejsar .................... 85
Om vattenskotern sjunker ...................... 105
Ordlista, vattenskoter ............................... 21
P
Pekskärm ................................................. 43
Primärt ID-nummer (PRI-ID) ....................... 1
R
Rekommenderad utrustning .................... 15
Rengöra vattenskotern............................. 89
Rengöring................................................. 91
RiDE-spak ................................................ 28
Rostskyddsbehandling ............................ 92
S
Sjösätta vattenskotern ............................. 77
Skötsel efter användning ......................... 88
Slagvatten, tömma ut ............................... 63
Slagvatten, tömma ut i vattnet ................. 63 Slagvatten, tömma ut på land .................. 63
Smörjning ................................................. 91
Spolning av kylvattenpassager ................ 88
Starta motorn i vattnet ............................. 77
Starta på ett släp ...................................... 85
Startkablar, ansluta ................................ 102
Startknapp ............................................... 27
Startskärm ................................................ 44
Statusområde........................................... 44
Stiga ombord ensam................................ 82
Stiga ombord med passagerare .............. 83
Stiga ombord och starta från en docka ... 85
Stiga ombord på vattenskotern ............... 82
Stoppa motorn ......................................... 78
Stoppa vattenskotern............................... 80
Stoppknapp ............................................. 27
Styrsystem ............................................... 29
Styrsystem med justerbar tilt ................... 29
Ställa in Yamahas säkerhetssystem ........ 26
Svänga vattenskotern .............................. 79
Säkra sjöregler ......................................... 20
Säkringar, byta ....................................... 103
Säten ........................................................ 51
T
Ta upp vattenskotern på land och
docka den ............................................. 86
Tabell över regelbundet underhåll............ 94
T.D.E. (thrust directional enhancer) .......... 36
Tillverkarens plåt ........................................ 3
Transport på släp ..................................... 64
U
Underhåll .................................................. 93
Utdragbara knapar (FX CRUISER SVHO / FX LIMITED SVHO) .................. 54
Utrustning................................................. 51
V
Varningsfunktion ...................................... 48
Vattenavskiljare ........................................ 30
Vattenintag och impeller, rengöring ....... 101
Vattenskoterns driftlägen ......................... 35
Vattenskoterns egenskaper ..................... 16
Vattenskoterns funktioner ........................ 31
Vattenskoterns manöverfunktioner .......... 26
Växelsystem ............................................. 31
UF3X72M0.book Page 108 Friday, May 29, 2020 9:55 AM

Register
109
W
Wakeboard- och vattenskidåkning .......... 18
Y
Yamahas säkerhetssystem ...................... 26
Ö
Ögla i fören............................................... 53
Öglor i aktern ........................................... 53
UF3X72M0.book Page 109 Friday, May 29, 2020 9:55 AM

UF3X72M0.book Page 110 Friday, May 29, 2020 9:55 AM

Tryckt i USA.
Juni 2020–0.3  1 CR
UF3X72M0.book Page 1 Friday, May 29, 2020 9:55 AM
