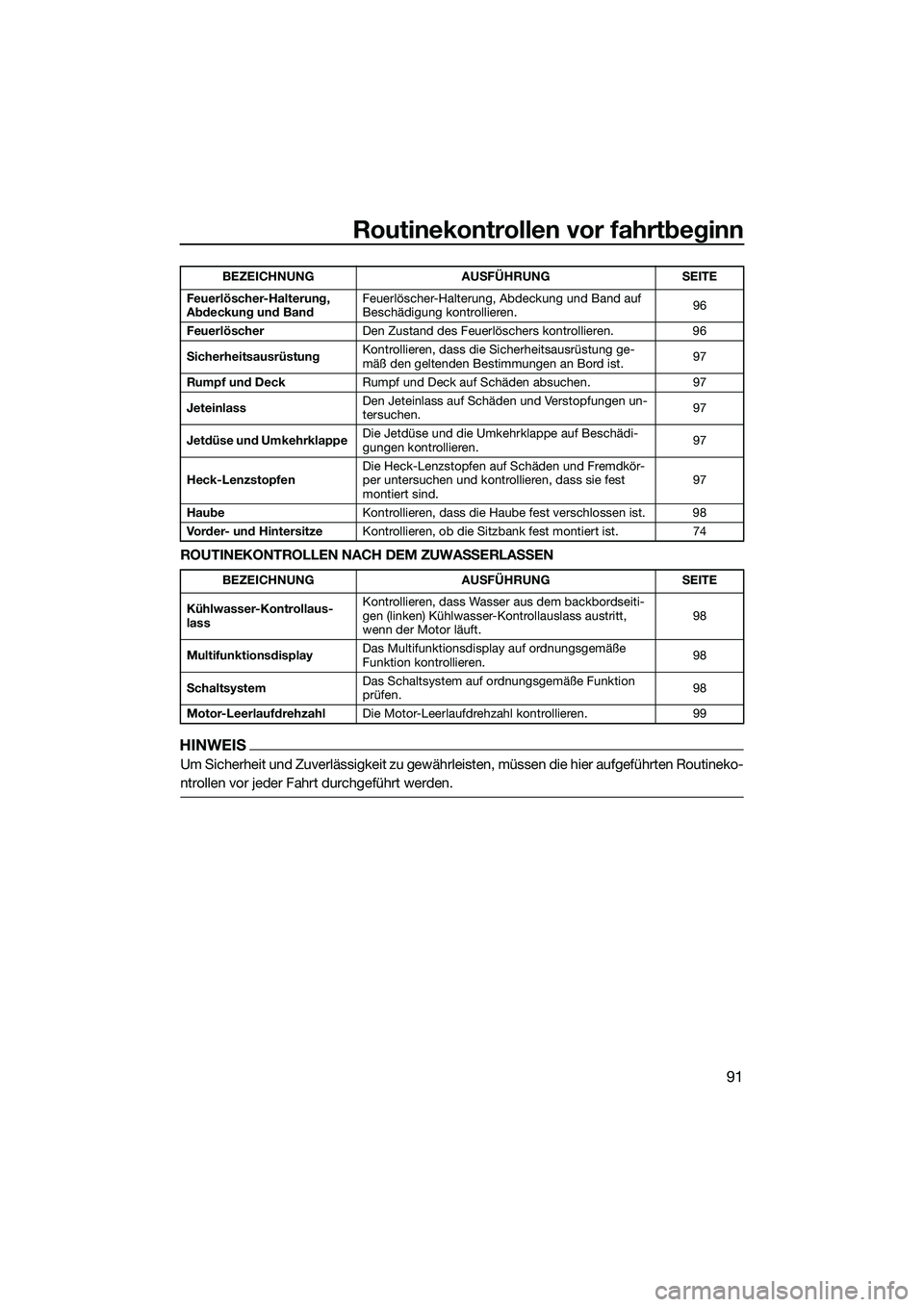

YAMAHA FX SVHO 2022 Betriebsanleitungen (in German)

Routinekontrollen vor fahrtbeginn
91
ROUTINEKONTROLLEN NACH DEM ZUWASSERLASSEN
HINWEIS
Um Sicherheit und Zuverlässigkeit zu gewährleisten, müssen die hier aufgeführten Routineko-
ntrollen vor jeder Fahrt durchgeführt werden.
Feuerlöscher-Halterung,
Abdeckung und BandFeuerlöscher-Halterung, Abdeckung und Band auf
Beschädigung kontrollieren.
96
Feuerlöscher Den Zustand des Feuerlöschers kontrollieren. 96
Sicherheitsausrüstung Kontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.
97
Rumpf und Deck Rumpf und Deck auf Schäden absuchen. 97
Jeteinlass Den Jeteinlass auf Schäden und Verstopfungen un-
tersuchen.
97
Jetdüse und Umkehrklappe Die Jetdüse und die Umkehrklappe auf Beschädi-
gungen kontrollieren.
97
Heck-Lenzstopfen Die Heck-Lenzstopfen auf Schäden und Fremdkör-
per untersuchen und kontrollieren, dass sie fest
montiert sind. 97
Haube Kontrollieren, dass die Haube fest verschlossen ist. 98
Vorder- und Hintersitze Kontrollieren, ob die Sitzbank fest montiert ist. 74
BEZEICHNUNG AUSFÜHRUNGSEITE
Kühlwasser-Kontrollaus-
lass Kontrollieren, dass Wasser aus dem backbordseiti-
gen (linken) Kühlwasser-
Kontrollauslass austritt,
wenn der Motor läuft. 98
Multifunktionsdisplay Das Multifunktionsdisplay auf ordnungsgemäße
Funktion kontrollieren.
98
Schaltsystem Das Schaltsystem auf ordnungsgemäße Funktion
prüfen.
98
Motor-Leerlaufdrehzahl Die Motor-Leerlaufdrehzahl kontrollieren. 99
BEZEICHNUNG
AUSFÜHRUNGSEITE
UF3X73G0.book Page 91 Friday, September 24, 2021 1:58 PM

Routinekontrollen vor fahrtbeginn
92
GJU32282
Routinekontrollen vor Fahrtbeginn
GJU42384Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen
vor dem Zuwasserlassen:
(1) Die Sitze und das abnehmbare wasser-
dichte Ablagefach demontieren. (Siehe
Seite 74 für den Aus- und Einbau des Sit-
zes und Seite 80 für Informationen über
das abnehmbare wasserdichte Ablage-
fach.)
(2) Die Kontrollen durchführen und sicher- stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Nach Abschluss dieser Kontrollen das abnehmbare wasserdichte Ablagefach
und die Sitze sicher an ihrer ursprüngli-
che Position einbauen.
GJU32334Motorraum kontrollierenGWJ00462
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können.
Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34215Kraftstoffsystem kontrollierenGWJ00382
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.
Das Fahrzeug regelmäßig auf auslau-
fenden Kraftstoff überprüfen.
Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparatu-
ren könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko
werden.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:
Kraftstofftank-Deckel und Dichtung auf
Beschädigung
Kraftstofftank auf Schäden und Lecks
Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks
Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36875Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 82.)
UF3X73G0.book Page 92 Friday, September 24, 2021 1:58 PM

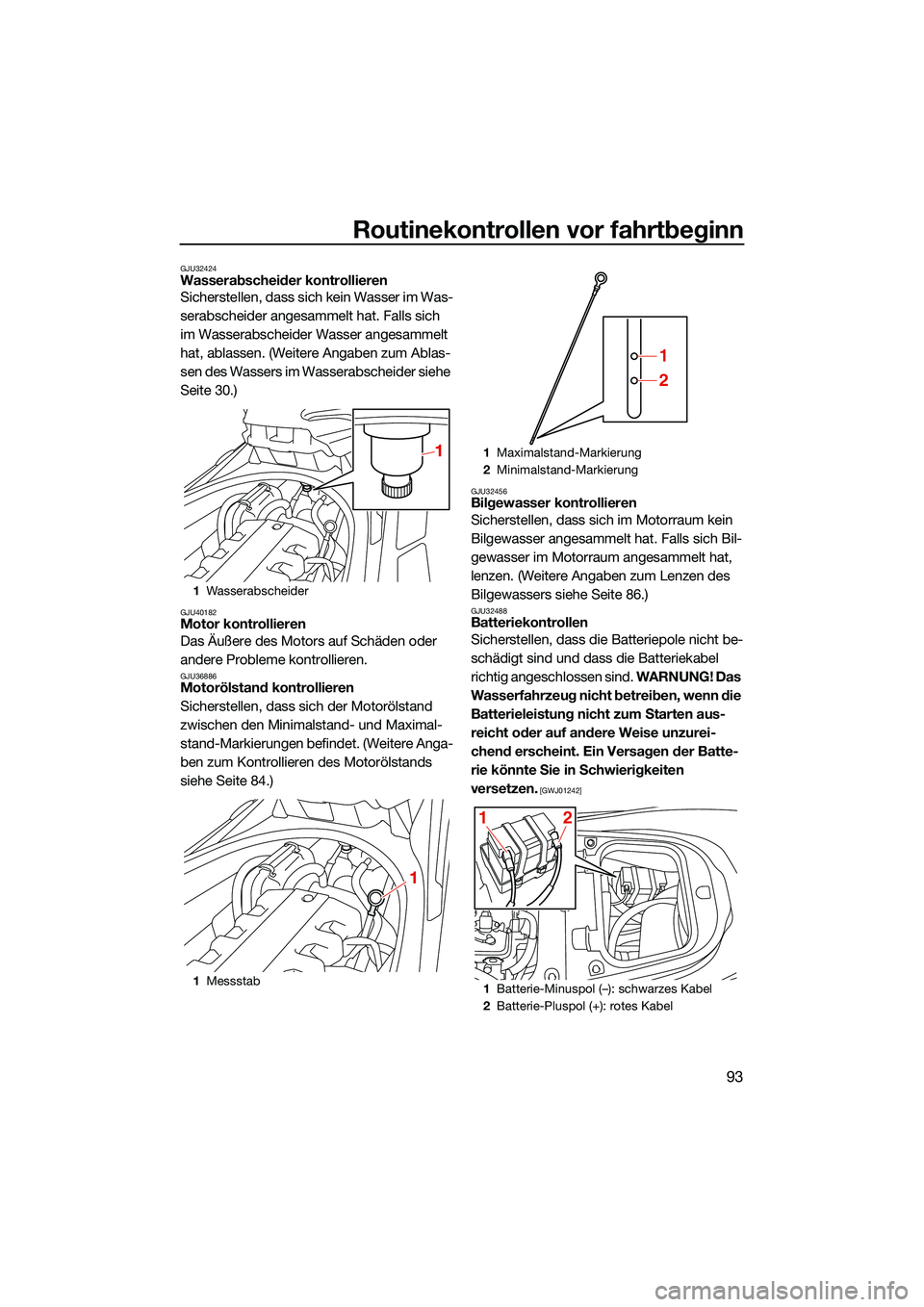

Routinekontrollen vor fahrtbeginn
93
GJU32424Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich
im Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 30.)
GJU40182Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU36886Motorölstand kontrollieren
Sicherstellen, dass sich der Motorölstand
zwischen den Minimalstand- und Maximal-
stand-Markierungen befindet. (Weitere Anga-
ben zum Kontrollieren des Motorölstands
siehe Seite 84.)
GJU32456Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 86.)
GJU32488Batteriekontrollen
Sicherstellen, dass die Batteriepole nicht be-
schädigt sind und dass die Batteriekabel
richtig angeschlossen sind. WARNUNG! Das
Wasserfahrzeug nicht betreiben, wenn die
Batterieleistung nicht zum Starten aus-
reicht oder auf andere Weise unzurei-
chend erscheint. Ein Versagen der Batte-
rie könnte Sie in Schwierigkeiten
versetzen.
[GWJ01242]
1 Wasserabscheider
1 Messstab
1
1
1Maximalstand-Markierung
2 Minimalstand-Markierung
1 Batterie-Minuspol (–): schwarzes Kabel
2 Batterie-Pluspol (+): rotes Kabel
1
2
12
UF3X73G0.book Page 93 Friday, September 24, 2021 1:58 PM

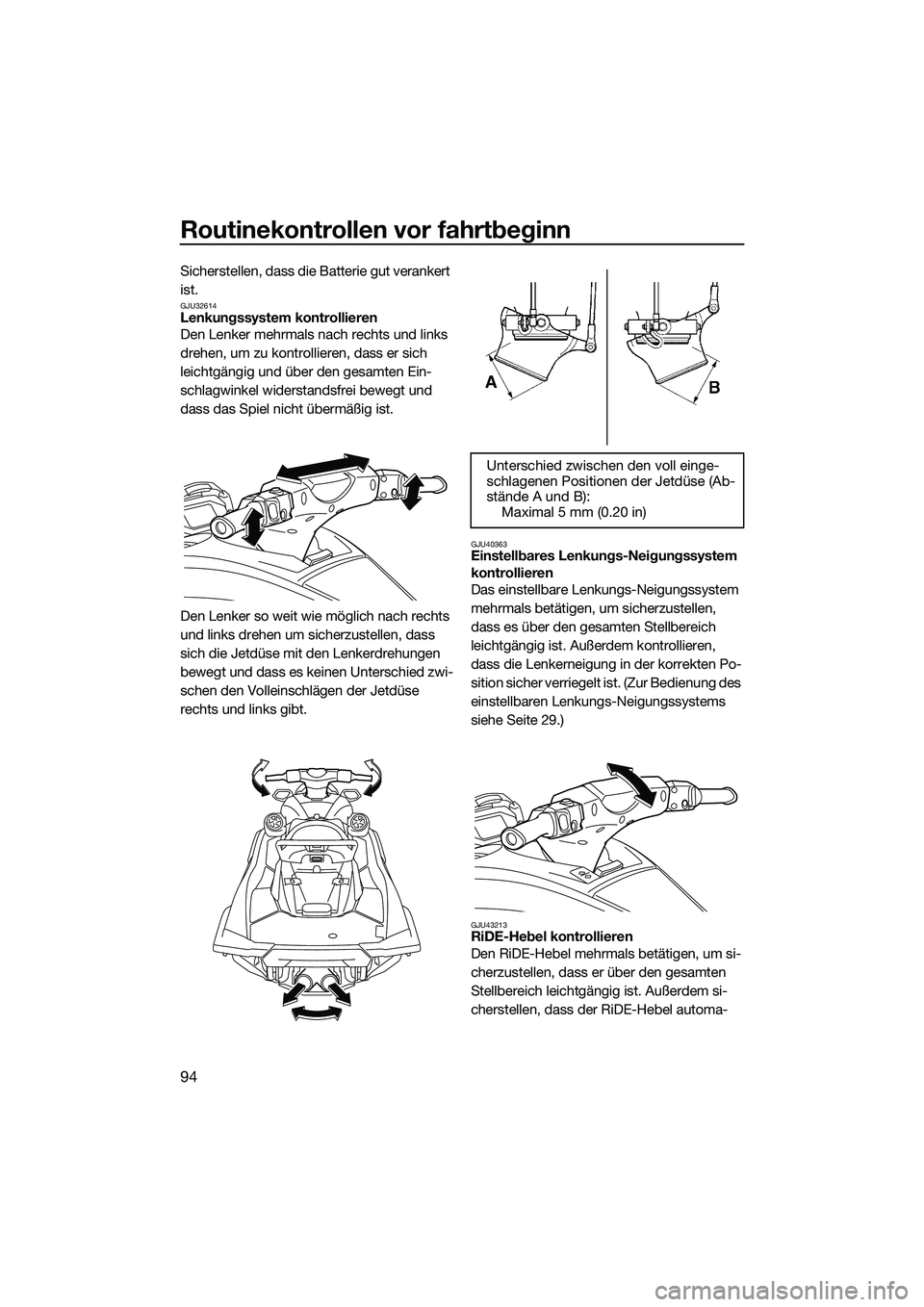

Routinekontrollen vor fahrtbeginn
94
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32614Lenkungssystem kontrollieren
Den Lenker mehrmals nach rechts und links
drehen, um zu kontrollieren, dass er sich
leichtgängig und über den gesamten Ein-
schlagwinkel widerstandsfrei bewegt und
dass das Spiel nicht übermäßig ist.
Den Lenker so weit wie möglich nach rechts
und links drehen um sicherzustellen, dass
sich die Jetdüse mit den Lenkerdrehungen
bewegt und dass es keinen Unterschied zwi-
schen den Volleinschlägen der Jetdüse
rechts und links gibt.
GJU40363Einstellbares Lenkungs-Neigungssystem
kontrollieren
Das einstellbare Lenkungs-Neigungssystem
mehrmals betätigen, um sicherzustellen,
dass es über den gesamten Stellbereich
leichtgängig ist. Außerdem kontrollieren,
dass die Lenkerneigung in der korrekten Po-
sition sicher verriegelt ist. (Zur Bedienung des
einstellbaren Lenkungs-Neigungssystems
siehe Seite 29.)
GJU43213RiDE-Hebel kontrollieren
Den RiDE-Hebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem si-
cherstellen, dass der RiDE-Hebel automa-
Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B):Maximal 5 mm (0.20 in)
UF3X73G0.book Page 94 Friday, September 24, 2021 1:58 PM

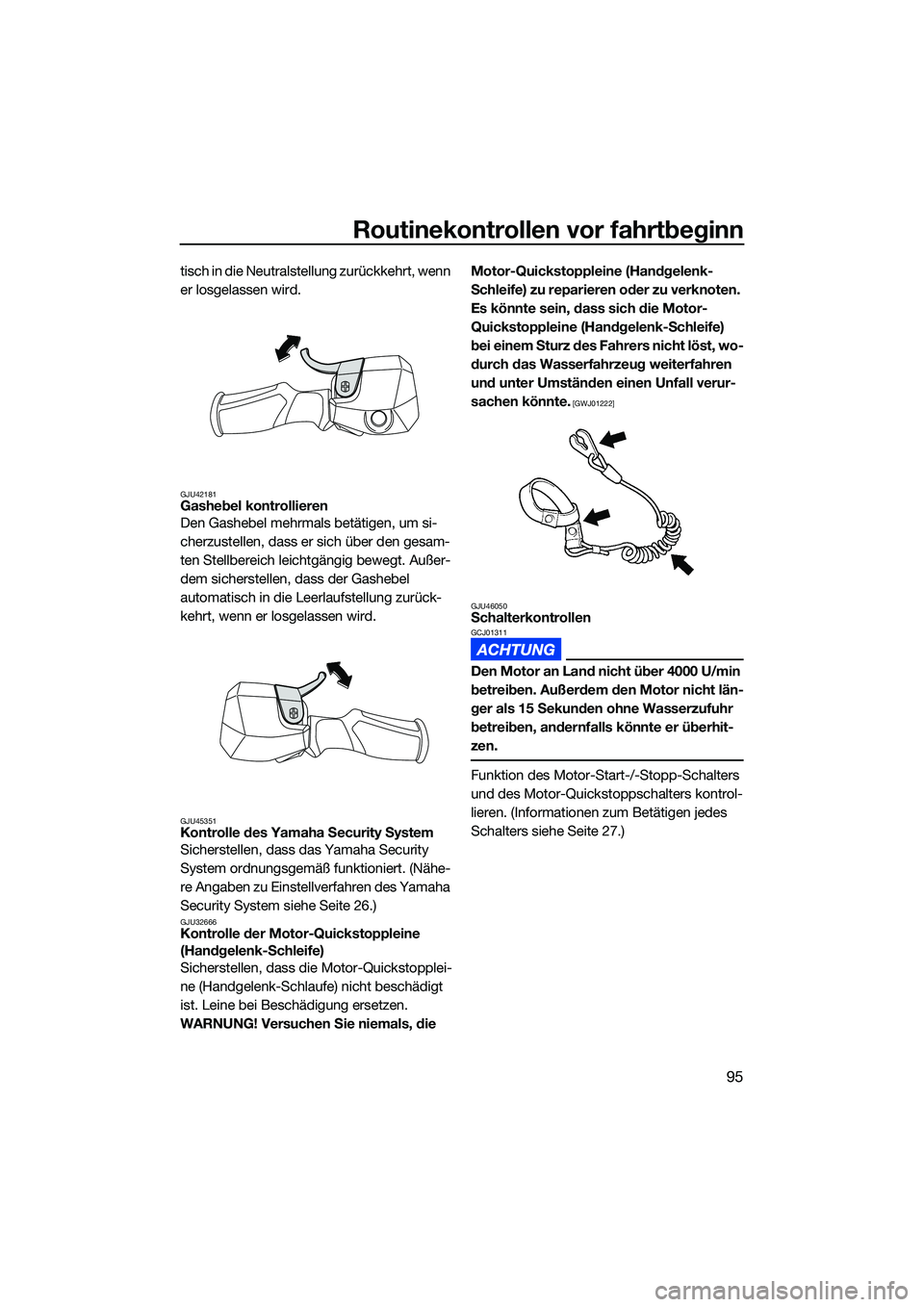

Routinekontrollen vor fahrtbeginn
95
tisch in die Neutralstellung zurückkehrt, wenn
er losgelassen wird.
GJU42181Gashebel kontrollieren
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich über den gesam-
ten Stellbereich leichtgängig bewegt. Außer-
dem sicherstellen, dass der Gashebel
automatisch in die Leerlaufstellung zurück-
kehrt, wenn er losgelassen wird.
GJU45351Kontrolle des Yamaha Security System
Sicherstellen, dass das Yamaha Security
System ordnungsgemäß funktioniert. (Nähe-
re Angaben zu Einstellverfahren des Yamaha
Security System siehe Seite 26.)
GJU32666Kontrolle der Motor-Quickstoppleine
(Handgelenk-Schleife)
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schlaufe) nicht beschädigt
ist. Leine bei Beschädigung ersetzen.
WARNUNG! Versuchen Sie niemals, die Motor-Quickstoppleine (Handgelenk-
Schleife) zu reparieren oder zu verknoten.
Es könnte sein, dass sich die Motor-
Quickstoppleine (Handgelenk-Schleife)
bei einem Sturz des Fahrers nicht löst, wo-
durch das Wasserfahrzeug weiterfahren
und unter Umständen einen Unfall verur-
sachen könnte.
[GWJ01222]
GJU46050
SchalterkontrollenGCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Funktion des Motor-Start-/-Stopp-Schalters
und des Motor-Quickstoppschalters kontrol-
lieren. (Informationen zum Betätigen jedes
Schalters siehe Seite 27.)
UF3X73G0.book Page 95 Friday, September 24, 2021 1:58 PM

Routinekontrollen vor fahrtbeginn
96
Zur Funktionskontrolle der Schalter:
(1) Wenn das Yamaha Security System ver-riegelt ist, entriegeln Sie es. (Nähere An-
gaben zu Einstellverfahren des Yamaha
Security System siehe Seite 26.)
(2) Den Motor-Start-/-Stopp-Schalter drü- cken, um zu kontrollieren, ob der Motor
startet.
(3) Sobald der Motor läuft, den Motor-Start- /-Stopp-Schalter betätigen und sich ver-
gewissern, dass dies den Motor sofort
ausschaltet.
(4) Den Motor erneut starten und dann an der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) ziehen, um den Clip vom
Motor-Quickstoppschalter abzuziehen; sicherstellen, dass dies den Motor sofort
ausschaltet.
GJU47010Kontrolle des elektrischen Trimmsystems
Das Multifunktionsdisplay einschalten und
dann den Schalter “TRIM/T.D.E.” betätigen.
Sich vergewissern, dass sich die Jetdüse
richtig nach oben und unten bewegt und
dass sich die Trimmeinstellungsanzeige je
nach Betätigung des Schalters ändert. (Siehe
Seite 43 für Informationen zum Einschalten
des Multifunktionsdisplays ohne Starten des
Motors und Seite 33 für Informationen über
das elektrische Trimmsystem.)
GJU40102Ablagefächer kontrollieren
Sicherstellen, dass die Ablagefächer nicht
beschädigt sind und dass sich kein Wasser in
den Fächern angesammelt hat. (Weitere An-
gaben zu den Ablagefächern siehe Seite 77.)
GJU41082Feuerlöscher-Halterung, Abdeckung und
Band kontrollieren
Sicherstellen, dass der Feuerlöscherhalter,
die Abdeckung und das Band nicht beschä-
digt sind, und dass die Abdeckung durch das
Band sicher fixiert ist. (Weitere Angaben zu
Feuerlöscher-Halterung, Abdeckung und
Band siehe Seite 81.)
GJU32544Feuerlöscher kontrollieren
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
1
Clip
2 Motor-Quickstoppschalter
3 Motor-Quickstoppleine (Handgelenk-
Schleife)
1 Motor-Start-/-Stopp-Schalter
12
3
1
UF3X73G0.book Page 96 Friday, September 24, 2021 1:58 PM

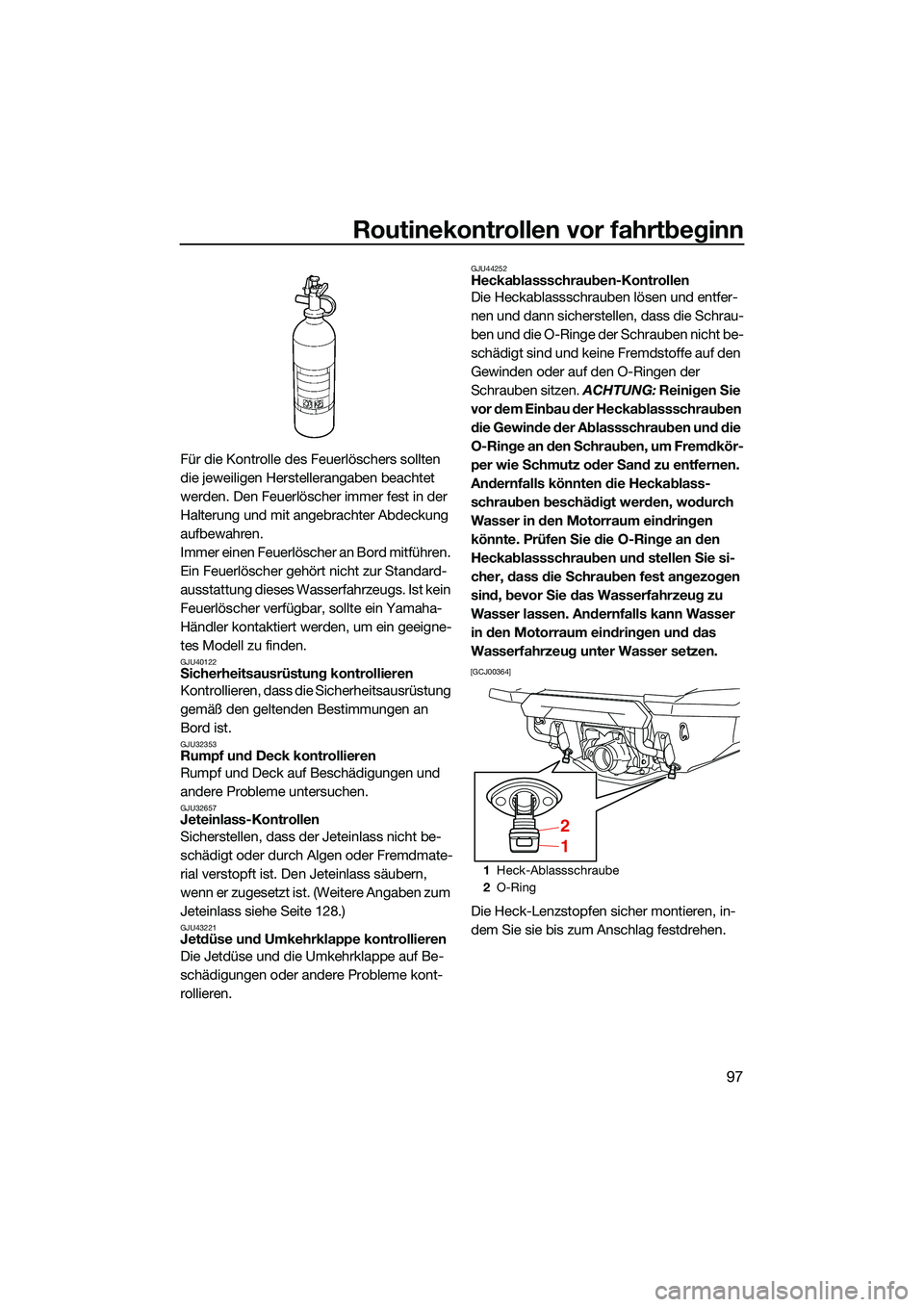

Routinekontrollen vor fahrtbeginn
97
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer fest in der
Halterung und mit angebrachter Abdeckung
aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU40122Sicherheitsausrüstung kontrollieren
Kontrollieren, dass die Sicherheitsausrüstung
gemäß den geltenden Bestimmungen an
Bord ist.
GJU32353Rumpf und Deck kontrollieren
Rumpf und Deck auf Beschädigungen und
andere Probleme untersuchen.
GJU32657Jeteinlass-Kontrollen
Sicherstellen, dass der Jeteinlass nicht be-
schädigt oder durch Algen oder Fremdmate-
rial verstopft ist. De n Jeteinlass säubern,
wenn er zugesetzt ist. (Weitere Angaben zum
Jeteinlass siehe Seite 128.)
GJU43221Jetdüse und Umkehrklappe kontrollieren
Die Jetdüse und die Umkehrklappe auf Be-
schädigungen oder andere Probleme kont-
rollieren.
GJU44252Heckablassschrauben-Kontrollen
Die Heckablassschrauben lösen und entfer-
nen und dann sicherstellen, dass die Schrau-
ben und die O-Ringe der Schrauben nicht be-
schädigt sind und keine Fremdstoffe auf den
Gewinden oder auf den O-Ringen der
Schrauben sitzen. ACHTUNG: Reinigen Sie
vor dem Einbau der Heckablassschrauben
die Gewinde der Ablassschrauben und die
O-Ringe an den Schrauben, um Fremdkör-
per wie Schmutz oder Sand zu entfernen.
Andernfalls könnten die Heckablass-
schrauben beschädigt werden, wodurch
Wasser in den Motorraum eindringen
könnte. Prüfen Sie die O-Ringe an den
Heckablassschrauben und stellen Sie si-
cher, dass die Schrauben fest angezogen
sind, bevor Sie das Wasserfahrzeug zu
Wasser lassen. Andernfalls kann Wasser
in den Motorraum eindringen und das
Wasserfahrzeug unter Wasser setzen.

[GCJ00364]
Die Heck-Lenzstopfen sicher montieren, in-
dem Sie sie bis zum Anschlag festdrehen.
1 Heck-Ablassschraube
2 O-Ring
2
1
UF3X73G0.book Page 97 Friday, September 24, 2021 1:58 PM

Routinekontrollen vor fahrtbeginn
98

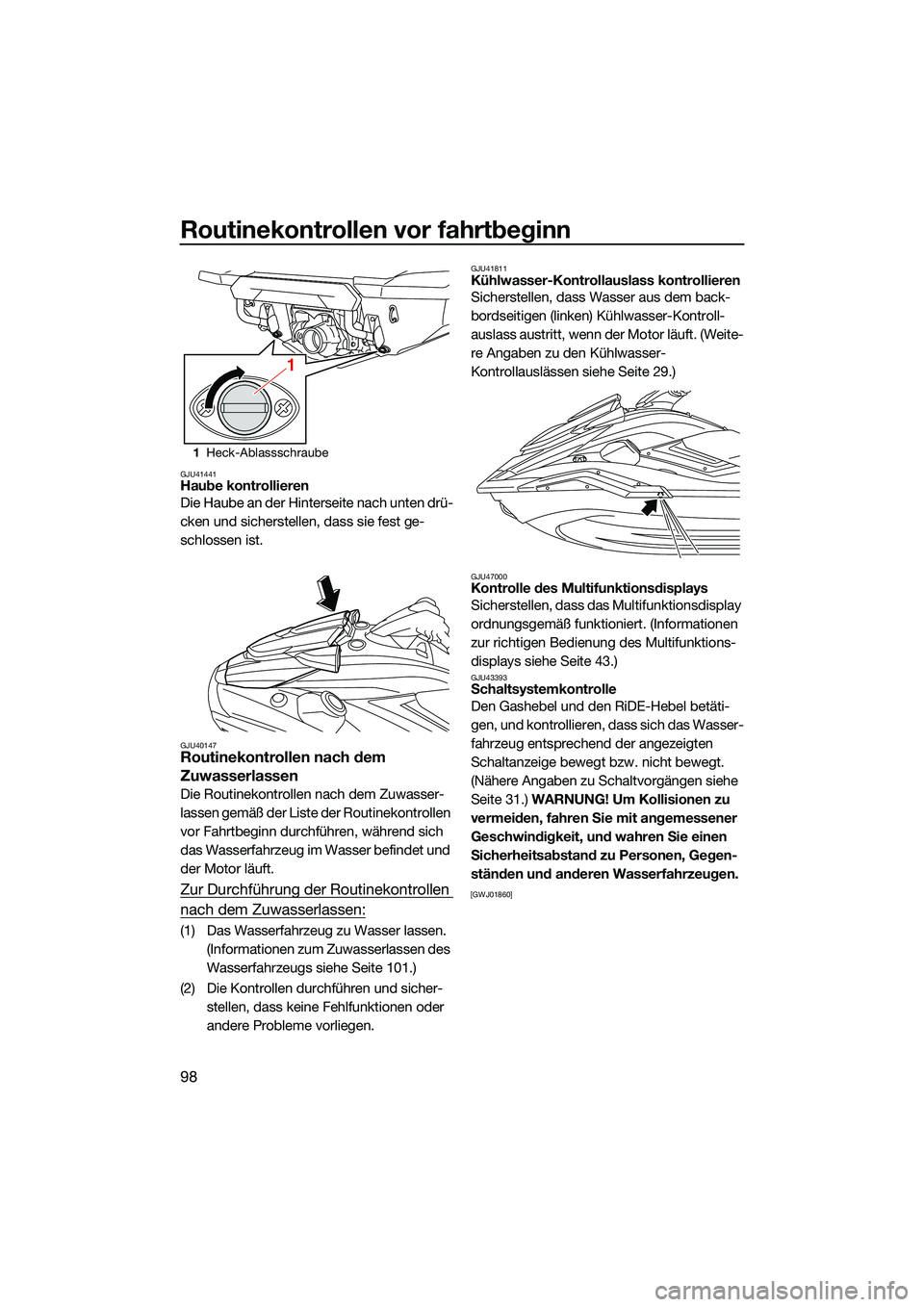

GJU41441Haube kontrollieren
Die Haube an der Hinterseite nach unten drü-
cken und sicherstellen, dass sie fest ge-
schlossen ist.
GJU40147Routinekontrollen nach dem
Zuwasserlassen
Die Routinekontrollen nach dem Zuwasser-
lassen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, während sich
das Wasserfahrzeug im Wasser befindet und
der Motor läuft.
Zur Durchführung der Routinekontrollen
nach dem Zuwasserlassen:
(1) Das Wasserfahrzeug zu Wasser lassen. (Informationen zum Zuwasserlassen des
Wasserfahrzeugs siehe Seite 101.)
(2) Die Kontrollen durchführen und sicher- stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
GJU41811Kühlwasser-Kontrollauslass kontrollieren
Sicherstellen, dass Wasser aus dem back-
bordseitigen (linken) Kühlwasser-Kontroll-
auslass austritt, wenn der Motor läuft. (Weite-
re Angaben zu den Kühlwasser-
Kontrollauslässen siehe Seite 29.)
GJU47000Kontrolle des Multifunktionsdisplays
Sicherstellen, dass das Multifunktionsdisplay
ordnungsgemäß funktioniert. (Informationen
zur richtigen Bedienung des Multifunktions-
displays siehe Seite 43.)
GJU43393Schaltsystemkontrolle
Den Gashebel und den RiDE-Hebel betäti-
gen, und kontrollieren, dass sich das Wasser-
fahrzeug entsprechend der angezeigten
Schaltanzeige bewegt bzw. nicht bewegt.
(Nähere Angaben zu Schaltvorgängen siehe
Seite 31.) WARNUNG! Um Kollisionen zu
vermeiden, fahren Sie mit angemessener
Geschwindigkeit, und wahren Sie einen
Sicherheitsabstand zu Personen, Gegen-
ständen und anderen Wasserfahrzeugen.

[GWJ01860]
1 Heck-Ablassschraube
1
UF3X73G0.book Page 98 Friday, September 24, 2021 1:58 PM

Routinekontrollen vor fahrtbeginn
99

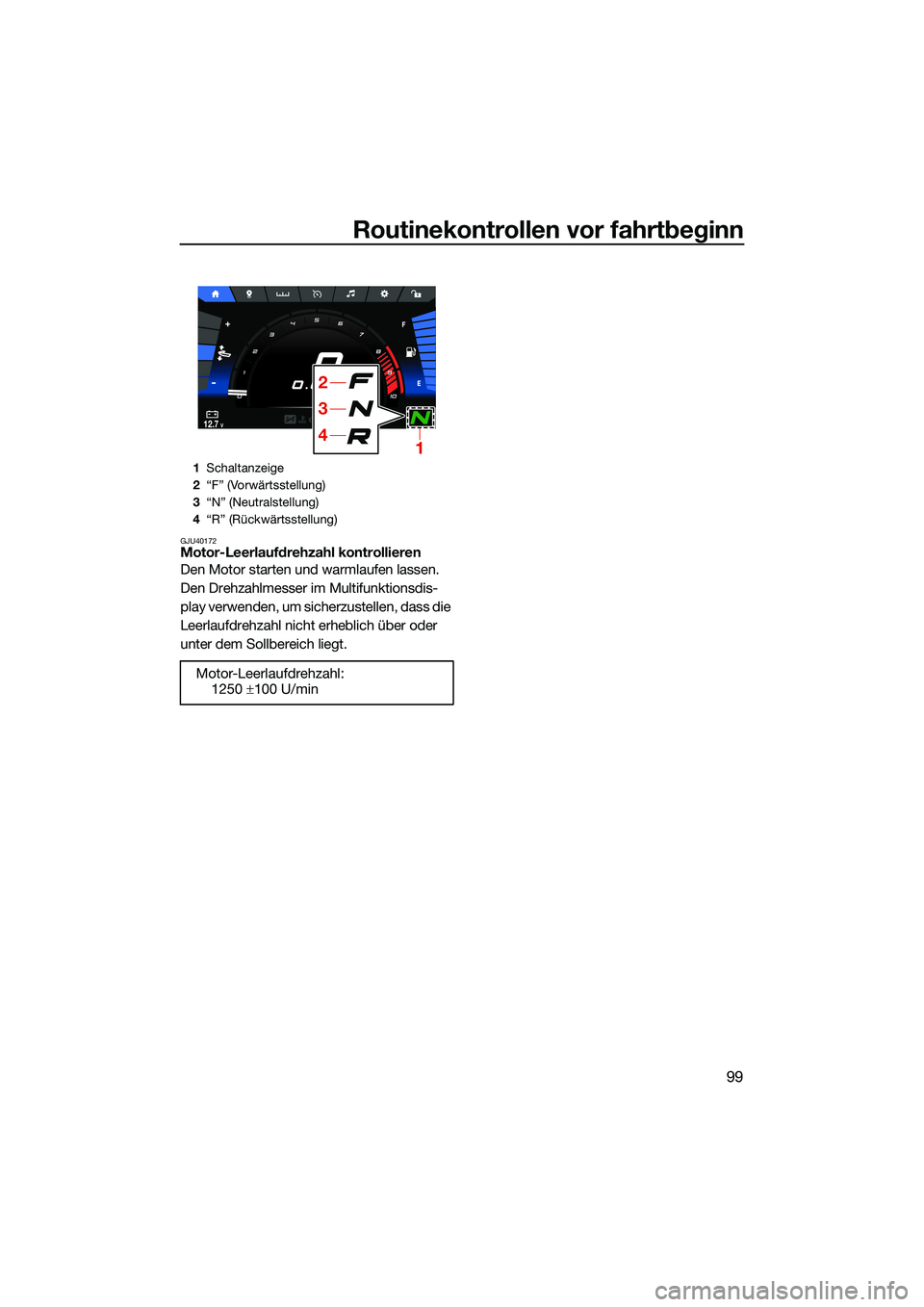

GJU40172Motor-Leerlaufdrehzahl kontrollieren
Den Motor starten und warmlaufen lassen.
Den Drehzahlmesser im Multifunktionsdis-
play verwenden, um sicherzustellen, dass die
Leerlaufdrehzahl nicht erheblich über oder
unter dem Sollbereich liegt.
1Schaltanzeige
2 “F” (Vorwärtsstellung)
3 “N” (Neutralstellung)
4 “R” (Rückwärtsstellung)
Motor-Leerlaufdrehzahl:
1250 100 U/min
MPH
RPM
x1000
12.7V10 :00AM
14
3
2
UF3X73G0.book Page 99 Friday, September 24, 2021 1:58 PM

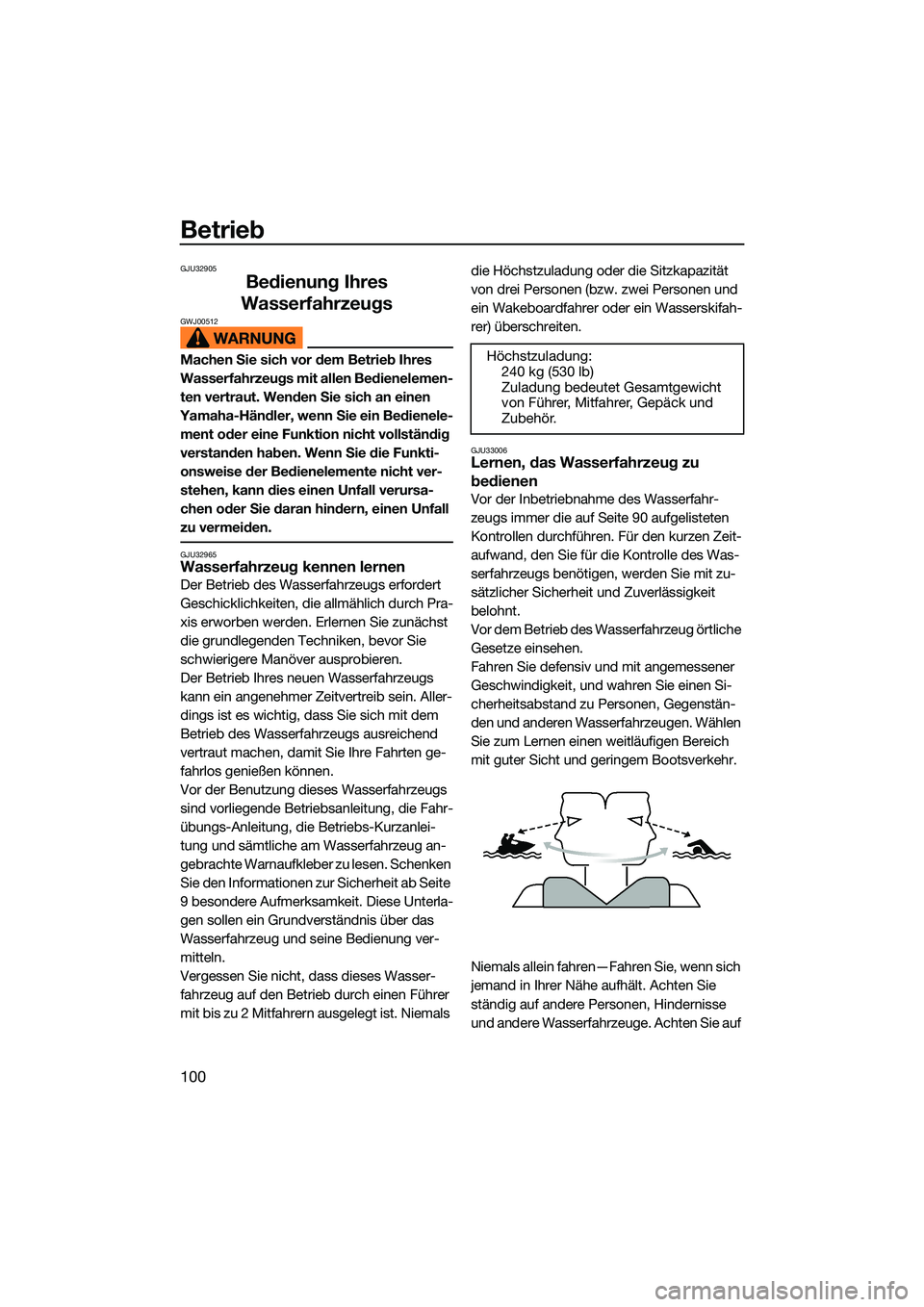

Betrieb
100
GJU32905
Bedienung Ihres
Wasserfahrzeugs
GWJ00512
Machen Sie sich vor dem Betrieb Ihres
Wasserfahrzeugs mit allen Bedienelemen-
ten vertraut. Wenden Sie sich an einen
Yamaha-Händler, wenn Sie ein Bedienele- ment oder eine Funktion nicht vollständig
verstanden haben. Wenn Sie die Funkti-
onsweise der Bedienelemente nicht ver-
stehen, kann dies einen Unfall verursa-
chen oder Sie daran hindern, einen Unfall
zu vermeiden.
GJU32965Wasserfahrzeug kennen lernen
Der Betrieb des Wasserfahrzeugs erfordert
Geschicklichkeiten, die allmählich durch Pra-
xis erworben werden. Erlernen Sie zunächst
die grundlegenden Techniken, bevor Sie
schwierigere Manöver ausprobieren.
Der Betrieb Ihres neuen Wasserfahrzeugs
kann ein angenehmer Zeitvertreib sein. Aller-
dings ist es wichtig, dass Sie sich mit dem
Betrieb des Wasserfahrzeugs ausreichend
vertraut machen, damit Sie Ihre Fahrten ge-
fahrlos genießen können.
Vor der Benutzung dieses Wasserfahrzeugs
sind vorliegende Betriebsanleitung, die Fahr-
übungs-Anleitung, die Betriebs-Kurzanlei-
tung und sämtliche am Wasserfahrzeug an-
gebrachte Warnaufkleber zu lesen. Schenken
Sie den Informationen zur Sicherheit ab Seite
9 besondere Aufmerksamkeit. Diese Unterla-
gen sollen ein Grundverständnis über das
Wasserfahrzeug und seine Bedienung ver-
mitteln.
Vergessen Sie nicht, dass dieses Wasser-
fahrzeug auf den Betrieb durch einen Führer
mit bis zu 2 Mitfahrern ausgelegt ist. Niemals die Höchstzuladung oder die Sitzkapazität
von drei Personen (bzw. zwei Personen und
ein Wakeboardfahrer oder ein Wasserskifah-
rer) überschreiten.
GJU33006Lernen, das Wasserfahrzeug zu
bedienen
Vor der Inbetriebnahme des Wasserfahr-
zeugs immer die auf Seite 90 aufgelisteten
Kontrollen durchführen. Für den kurzen Zeit-
aufwand, den Sie für die Kontrolle des Was-
serfahrzeugs benötigen, werden Sie mit zu-
sätzlicher Sicherheit und Zuverlässigkeit
belohnt.
Vor dem Betrieb des Wasserfahrzeug örtliche
Gesetze einsehen.
Fahren Sie defensiv und mit angemessener
Geschwindigkeit, und wahren Sie einen Si-
cherheitsabstand zu Personen, Gegenstän-
den und anderen Wasserfahrzeugen. Wählen
Sie zum Lernen einen weitläufigen Bereich
mit guter Sicht und geringem Bootsverkehr.
Niemals allein fahren—Fahren Sie, wenn sich
jemand in Ihrer Nähe aufhält. Achten Sie
ständig auf andere Personen, Hindernisse
und andere Wasserfahrzeuge. Achten Sie auf
Höchstzuladung:
240 kg (530 lb)
Zuladung bedeutet Gesamtgewicht
von Führer, Mitfahrer, Gepäck und
Zubehör.
UF3X73G0.book Page 100 Friday, September 24, 2021 1:58 PM
