Innehåll
Allmänna och viktiga dekaler ........... 1Identifikationsnummer..................... 1
Primärt ID-nummer (PRI-ID) ............... 1
Farkostens identifieringsnummer
(CIN) ................................................ 1
Motorns serienummer ........................ 1
Dekal med tillverkningsdatum ............ 2
Modellinformation ........................... 3
Tillverkarens plåt ................................ 3
Viktiga dekaler ................................. 4
Varningsdekaler.................................. 5
Övriga dekaler .................................... 8
Säkerhetsinformation ....................... 9 Begränsningar för vem som kan använda vattenskotern................. 9
Begränsningar vid körning ............ 10
Krav vid användning...................... 11
Rekommenderad utrustning ......... 13
Information om faror ..................... 14
Vattenskoterns egenskaper .......... 14
Wakeboard- och vattenskidåkning ........................ 16
Säkra sjöregler .............................. 18
Njut av din vattenskoter på ett ansvarsfullt sätt .......................... 18
Beskrivning ...................................... 20 Vattenskoterordlista ...................... 20
Huvudkomponenternas placering .................................... 21
Använda manöverfunktionerna ...... 25 Vattenskoterns styrfunktioner ....... 25
Yamahas säkerhetssystem .............. 25
Motorns start/stoppknapp .............. 25
Motorns avstängningsknapp ........... 26
Gasreglage ....................................... 26
RiDE-spak ....................................... 27
Styrsystem ....................................... 27
Styrsystem med justerbar tilt ........... 28 Kylvattenutlopp ................................ 28
Vattenavskiljare ................................ 29
Använda vattenskotern .................. 30
Vattenskoterns funktioner ............. 30
Växelsystem .................................... 30
Elektriskt trimsystem ........................ 32
Vattenskoterns driftlägen .............. 34
Backningsassistans.......................... 34
T.D.E. (thrust directional
enhancer) ...................................... 34
No-wake-läge ................................... 35
Assistansläge ................................... 36
Farthållare......................................... 38
Använda instrumenten ................... 40 Multifunktionspanel....................... 40
Manöverknappar .............................. 41
Skärm............................................ 42
Visa aviseringsinformation................ 43
Startskärm ................................... 44
Kartskärm .................................... 45
Vägpunkt .......................................... 46
Spåra ................................................ 48
GeoFence ......................................... 51
Kartinställningar ............................... 52
Informationsskärm ....................... 52
Assistanslägesskärm ................... 53
Medieskärm (utrustade modeller) .................................... 54
Inställningsmenyskärm ................ 54
Ändra PIN-kod (“PIN Settings”)........ 54
Skärminställningar (“Display”) .......... 55
Välja visningsenheter (“Unit”) ........... 55
Välja skärmspråk (“Language”) ........ 55
Ändra klockan som visas
(“Clock”) ........................................ 55
Visa tiden sedan senaste
underhåll (“Wellness”) ................... 56
Aviseringsinställningar (“Notifications”) ............................. 57
Telefonhantering (“Phone Manager”)........................ 57
Kartinställningar (“Map Settings”) .... 59
UF3X73M0.book Page 1 Thursday, September 23, 2021 10:53 AM

Säkerhetsinformation
14
MJU42474
Information om faror
Starta aldrig motorn eller låt den gå en
längre tid i ett slutet utrymme. Avgaserna
innehåller koloxid som är en färglös, luktfri
gas som kan leda till medvetslöshet och
död inom en kort tid. Kör alltid vattensko-
tern på en öppen plats.
Ta inte på den varma ljuddämparen eller
motorn under eller omedelbart efter det att
motorn använts, det kan orsaka allvarliga
brännskador.
Placera inte magneter eller föremål med ett
starkt magnetfält i närheten av gasreglaget
eller RiDE-spaken. Den elektroniska gas-
spjällsmekanismen i handtagen kan påver-
kas negativt, vilket kan leda till att du
förlorar kontrollen. Placera inte heller före-
mål som är känsliga för magnetism (kredit-
kort, klockor osv.) nä ra gasreglaget eller
RiDE-spaken.
MJU42415
Vattenskoterns egenskaper
Jetstrålen gör att vattenskotern svänger.
Minimalt tryck produceras när gasreglaget
släpps helt. Om du färdas på hastigheter
över trollinghastighet minskar förmågan att
styra utan gaspådrag snabbt.
Den här modellen är utrustad med YEMS
(Yamaha Engine Management System)
som inkluderar ett OTS-system (system för
styrning utan gaspådrag). Det aktiveras vid
planingshastigheter om du försöker styra
vattenskotern när du släppt gasreglaget.
OTS-systemet hjälper dig att svänga ge-
nom att fortsätta att tillhandahålla ett visst
tryck när vattenskotern saktar ned, men du
kan göra snävare svängar om du trycker på
gasreglaget samtidigt som du vrider styret.
OTS-systemet fungerar inte under pla-
ningshastighet eller när motorn är av-
stängd. När motorn saktat ned kommer
vattenskotern inte längre att svänga när du
vrider på styret förrän du gasar igen eller
når trollinghastighet.
Öva att svänga på en öppen plats där det
inte finns några hinder tills du känner dig
säker på att du kan utföra manövern.
Vattenskotern drivs av en vattenstråle. Jet-
pumpen är kopplad direkt till motorn. Det
innebär att jetstrålen producerar vissa rö-
relser när motorn är igång och växelindika-
torn “F” (framåt) eller “R” (back) visas. När
växelindikatorn “N” (neutralläge) visas är
trycket framåt och bakåt i balans, vilket
hjälper till att förhindra att vattenskotern
flyttar sig i endera riktningen, men en del
rörelser kan uppstå.
UF3X73M0.book Page 14 Thursday, September 23, 2021 10:53 AM

Använda manöverfunktionerna
27
Gasreglaget återgår automatiskt till helt
stängt läge (tomgång) när det släpps.
MJU43342RiDE-spak
När du trycker på RiDE-spaken sänks back-
ningsklaffen och vattenskotern börjar röra sig
bakåt. Om vattenskotern rör sig framåt kom-
mer den gradvis att sakta ned tills den stan-
nar och sedan börjar den röra sig bakåt.
När RiDE-spaken släpps återgår den auto-
matiskt till helt stängt läge (tomgång) och
backningsklaffen flyttas till neutralläget.
MJU31262Styrsystem
Jetmunstyckets vinkel ändras när du vrider
styrstången i den riktning som du vill köra och
vattenskoterns riktning ändras därefter.Eftersom jetstrålens styrka avgör hastigheten
och graden av svängen måste gasreglaget
alltid tryckas in när du ska svänga, utom på
trollinghastighet.
Den här modellen är utrustad med YEMS
(Yamaha Engine Management System) som
inkluderar ett OTS-system (system för styr-
ning utan gaspådrag). Det aktiveras vid pla-
ningshastigheter om du försöker styra
vattenskotern när du släppt gasreglaget.
OTS-systemet hjälper dig att svänga genom
att fortsätta att tillhandahålla ett visst tryck
när vattenskotern saktar ned, men du kan
göra snävare svängar om du trycker på gas-
reglaget samtidigt som du vrider styret. OTS-
systemet fungerar inte under planingshastig-
het eller när motorn är avstängd. När motorn
saktat ned kommer vattenskotern inte längre
att svänga när du vrider på styret förrän du
gasar igen eller når trollinghastighet.
1
RiDE-spak
1
1Styre
2 Jetmunstycke
1
2
UF3X73M0.book Page 27 Thursday, September 23, 2021 10:53 AM

Använda instrumenten
62

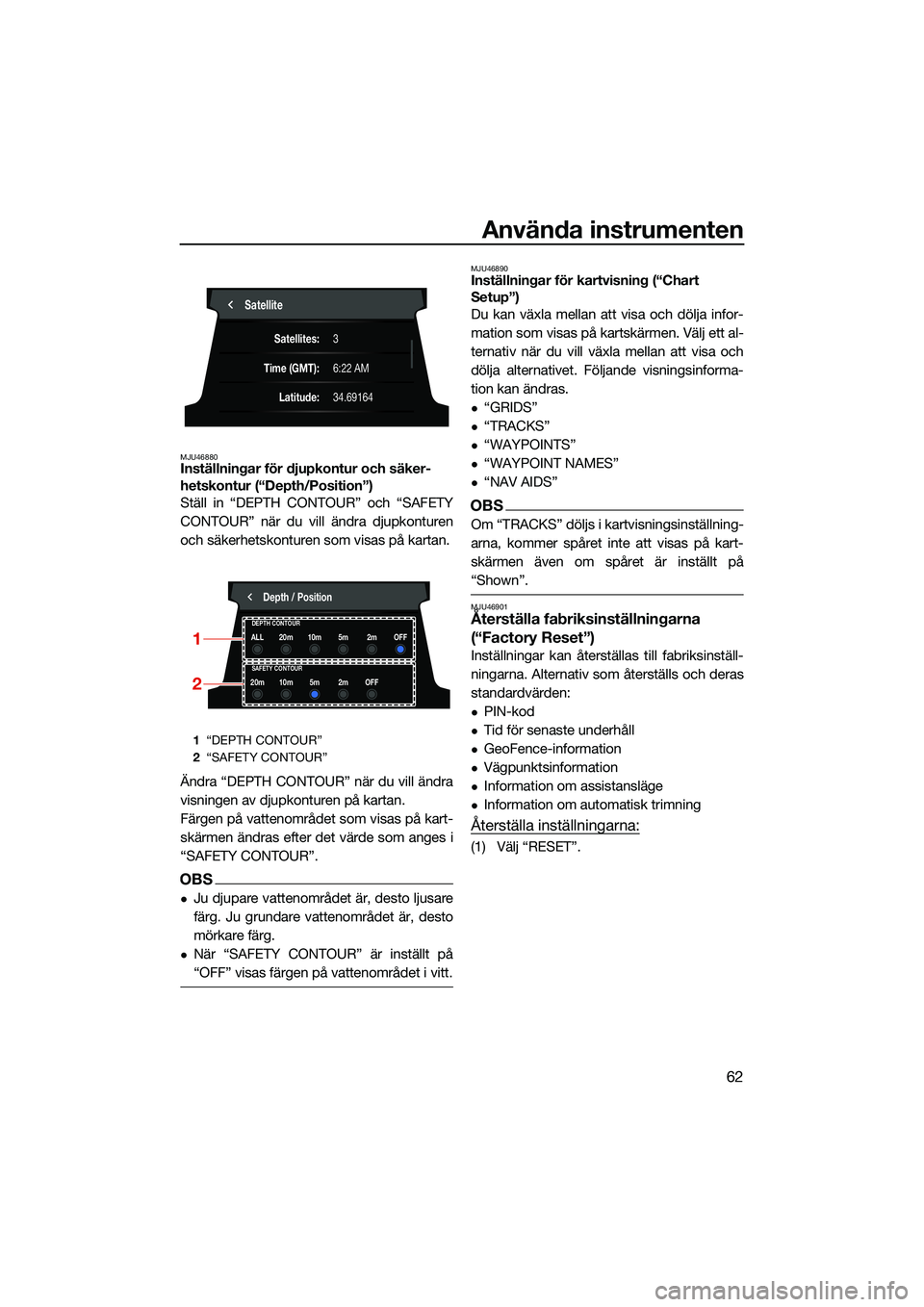

MJU46880Inställningar för djupkontur och säker-
hetskontur (“Depth/Position”)
Ställ in “DEPTH CONTOUR” och “SAFETY
CONTOUR” när du vill ändra djupkonturen
och säkerhetskonturen som visas på kartan.
Ändra “DEPTH CONTOUR” när du vill ändra
visningen av djupkonturen på kartan.
Färgen på vattenområdet som visas på kart-
skärmen ändras efter det värde som anges i
“SAFETY CONTOUR”.
OBS
Ju djupare vattenområdet är, desto ljusare
färg. Ju grundare vattenområdet är, desto
mörkare färg.
När “SAFETY CONTOUR” är inställt på
“OFF” visas färgen på vattenområdet i vitt.
MJU46890Inställningar för kartvisning (“Chart
Setup”)
Du kan växla mellan att visa och dölja infor-
mation som visas på kartskärmen. Välj ett al-
ternativ när du vill växla mellan att visa och
dölja alternativet. Följande visningsinforma-
tion kan ändras.
“GRIDS”
“TRACKS”
“WAYPOINTS”
“WAYPOINT NAMES”
“NAV AIDS”
OBS
Om “TRACKS” döljs i kartvisningsinställning-
arna, kommer spåret inte att visas på kart-
skärmen även om spåret är inställt på
“Shown”.
MJU46901Återställa fabriksinställningarna
(“Factory Reset”)
Inställningar kan återställas till fabriksinställ-
ningarna. Alternativ som återställs och deras
standardvärden:
PIN-kod
Tid för senaste underhåll
GeoFence-information
Vägpunktsinformation
Information om assistansläge
Information om automatisk trimning
Återställa inställningarna:
(1) Välj “RESET”.
1“DEPTH CONTOUR”
2 “SAFETY CONTOUR”
Satellite
Satellites:
Time (GMT):
Latitude:
3
6:22 AM
34.69164
Depth / Position
DEPTH CONTOURALL20m10m5m2mOFF
SAFETY CONTOUR20m10m5m2mOFF
1
2
UF3X73M0.book Page 62 Thursday, September 23, 2021 10:53 AM

Utrustningarnas användning
74

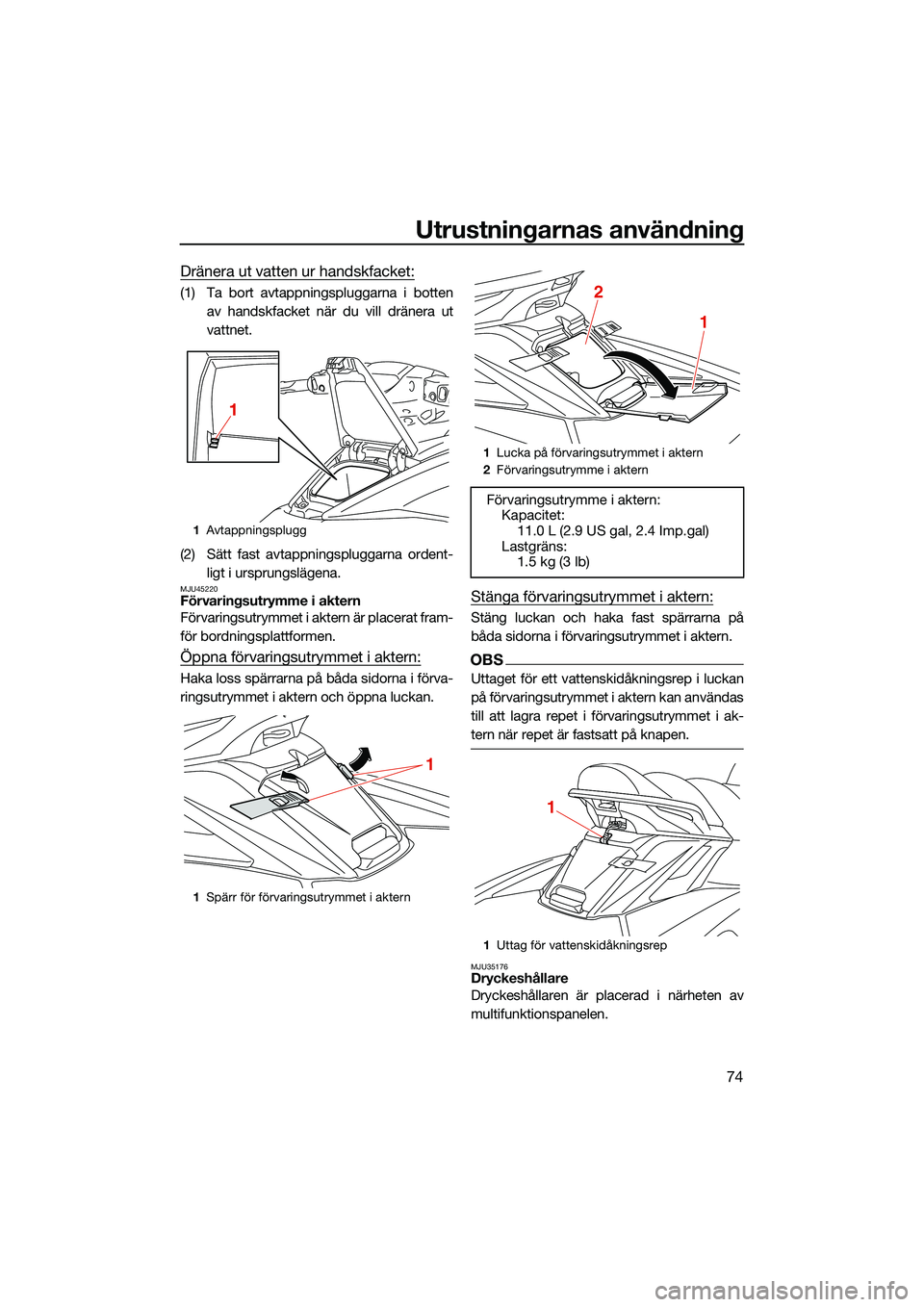

Dränera ut vatten ur handskfacket:
(1) Ta bort avtappningspluggarna i bottenav handskfacket när du vill dränera ut
vattnet.
(2) Sätt fast avtappningspluggarna ordent- ligt i ursprungslägena.
MJU45220Förvaringsutrymme i aktern
Förvaringsutrymmet i aktern är placerat fram-
för bordningsplattformen.
Öppna förvaringsutrymmet i aktern:
Haka loss spärrarna på båda sidorna i förva-
ringsutrymmet i aktern och öppna luckan.
Stänga förvaringsutrymmet i aktern:
Stäng luckan och haka fast spärrarna på
båda sidorna i förvaringsutrymmet i aktern.
OBS
Uttaget för ett vattenskidåkningsrep i luckan
på förvaringsutrymmet i aktern kan användas
till att lagra repet i förvaringsutrymmet i ak-
tern när repet är fastsatt på knapen.
MJU35176Dryckeshållare
Dryckeshållaren är placerad i närheten av
multifunktionspanelen.
1Avtappningsplugg
1 Spärr för förvaringsutrymmet i aktern
1
1
1Lucka på förvaringsutrymmet i aktern
2 Förvaringsutrymme i aktern
Förvaringsutrymme i aktern:
Kapacitet:
11.0 L (2.9 US gal, 2.4 Imp.gal)
Lastgräns: 1.5 kg (3 lb)
1Uttag för vattenskidåkningsrep
1
2
1
UF3X73M0.book Page 74 Thursday, September 23, 2021 10:53 AM

Kontroller före användning
84
MJU31984
MWJ00413
Risken för en olycka eller skador på vattenskotern ökar om du inte inspekterar och un-
derhåller vattenskotern på rätt sätt. Kör inte vattenskotern om du stöter på några pro-
blem. Låt en Yamaha-återförsäljare se över vattenskotern om ett problem inte kan
åtgärdas med procedurerna som beskrivs i den här handboken.

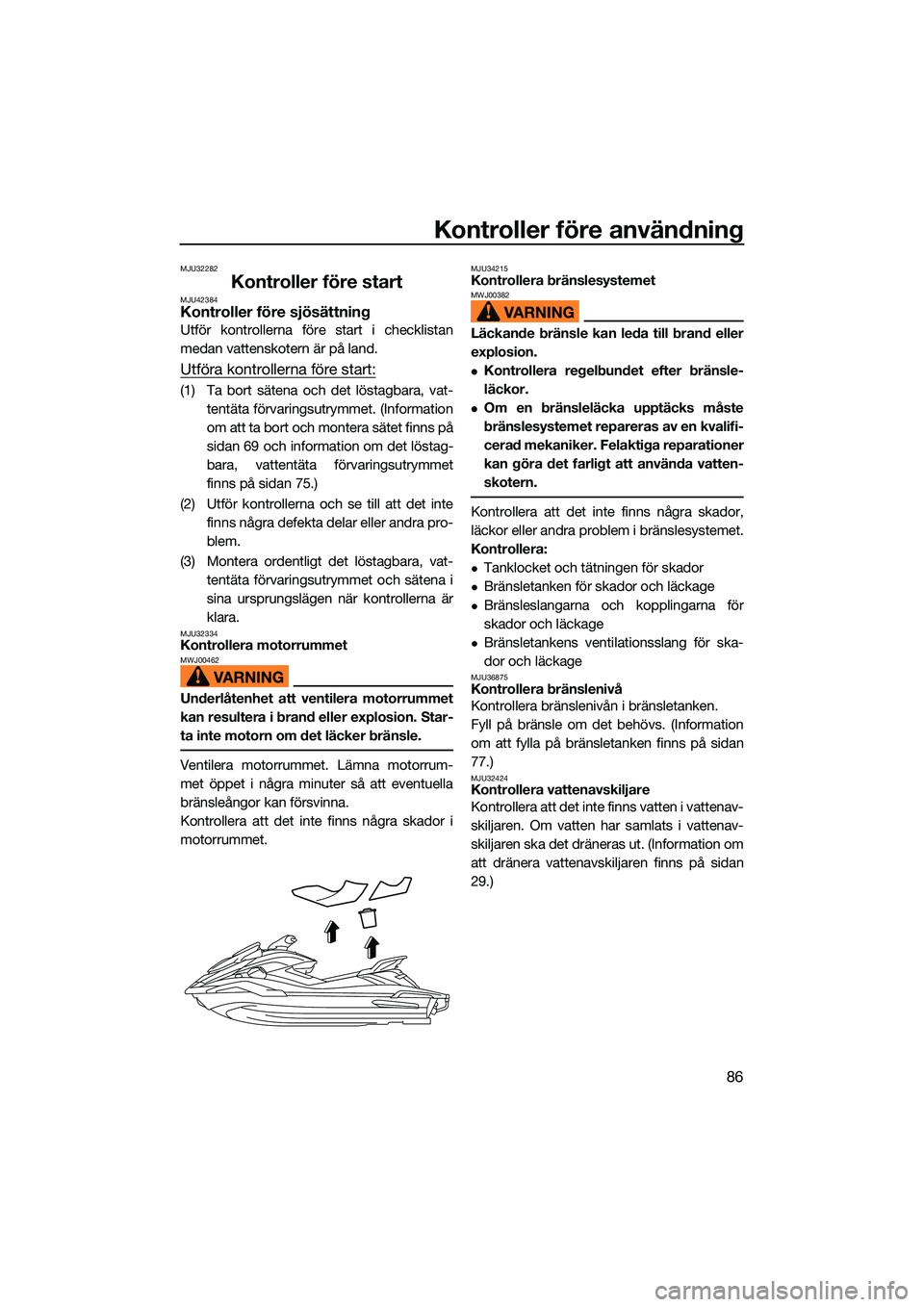

MJU41237Kontrollista före körning
Innan du använder vattenskotern ska du utföra kontrollerna i följande checklista.
KONTROLLER FÖRE SJÖSÄTTNING
DELPROCEDUR SIDA
Motorrum Ventilera motorrummet.
Kontrollera efter skador inne i motorrummet.
86
Bränslesystem Kontrollera efter läckor i bränslesystemet.
Kontrollera bränslenivån i bränsletanken.
86
Vattenavskiljare Kontrollera efter vatten i vattenavskiljaren. 86

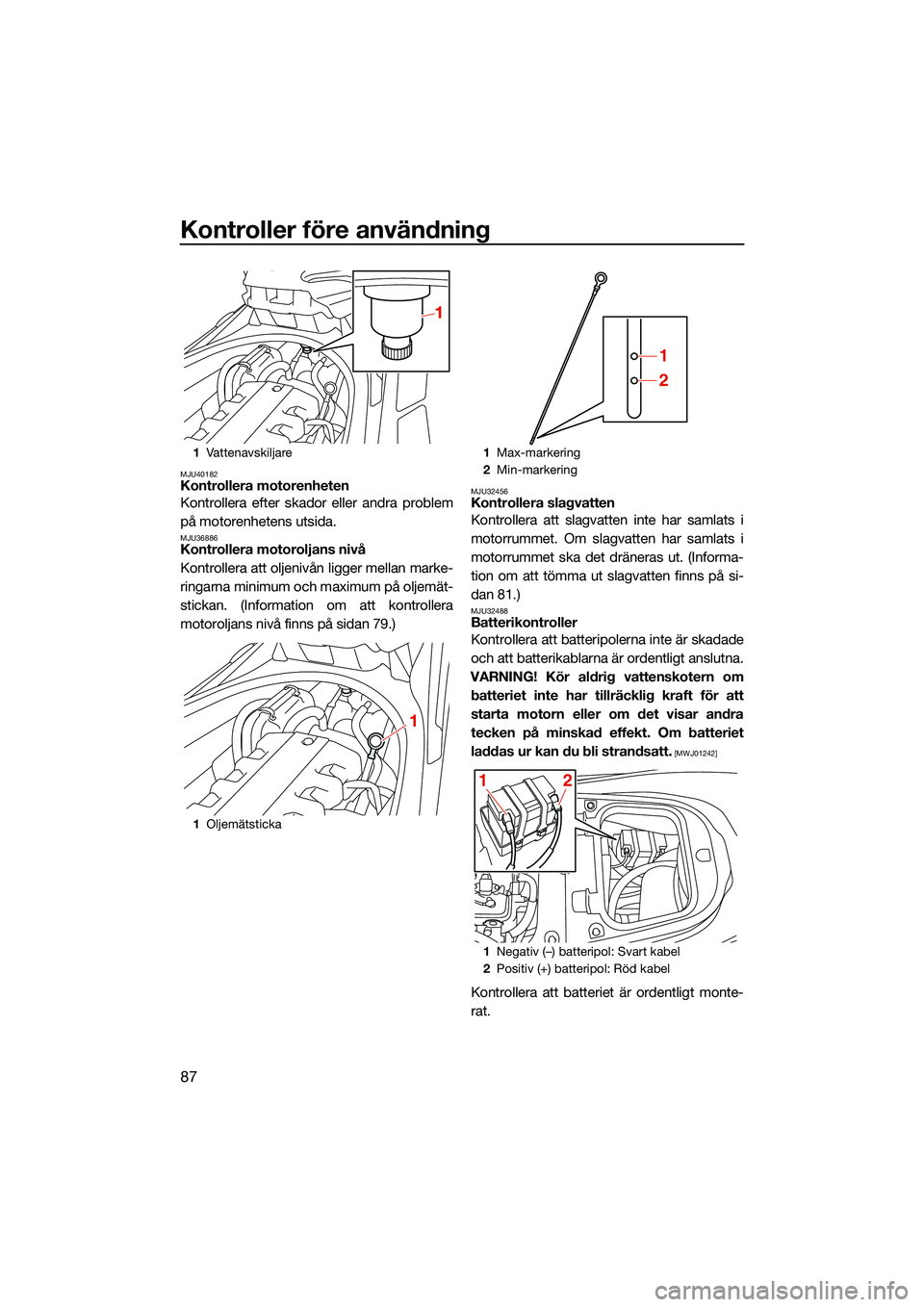

Motorenhet Kontrollera efter skador på motorns utsida. 87
Motoroljans nivå Kontrollera motorns oljenivå. 87
Slagvatten Kontrollera efter slagvatten i motorrummet. 87
Batteri Kontrollera batterianslutningarna. 87
Styrsystem Kontrollera att styrsystemet fungerar som det ska. 88
Styrsystem med justerbar
tilt Kontrollera att styrsystemet med justerbar tilt fung-
erar som det ska och att styrstången är ordentligt
spärrad på plats.
88
RiDE-spak Kontrollera att RiDE-spaken fungerar som den ska. 88
Gasreglage Kontrollera att gasreglaget fungerar som det ska. 89
Yamahas säkerhetssystem Kontrollera att Yamahas säkerhetssystem fungerar
som det ska.
89
Nödstoppslina Kontrollera efter skador på nödstoppslinan. 89
Strömställare Kontrollera att motorns start/stoppknapp och mo-
torns avstängningsknapp fungerar på rätt sätt.
89
Elektriskt trimsystem Kontrollera att det elektriska trimsystemet fungerar
som det ska.
90
Förvaringsutrymmen Kontrollera efter skador och vatten i förvaringsut-
rymmena.
90
Brandsläckarens hållare,
kåpa och band Kontrollera efter skador på brandsläckarens hållare,
kåpa och band.
90
Brandsläckare Kontrollera brandsläckarens skick. 90
Säkerhetsutrustning Kontrollera att säkerhetsu
trustningar som uppfyller
alla tillämpliga bestämmelser finns ombord. 91
Skrov och däck Kontrollera efter skador på skrov och däck. 91
Vatt en int ag Kontrollera om vattenintaget är skadat eller tilltäppt. 91
UF3X73M0.book Page 84 Thursday, September 23, 2021 10:53 AM

Kontroller före användning
86
MJU32282
Kontroller före startMJU42384Kontroller före sjösättning
Utför kontrollerna före start i checklistan
medan vattenskotern är på land.
Utföra kontrollerna före start:
(1) Ta bort sätena och det löstagbara, vat-tentäta förvaringsutrymmet. (Information
om att ta bort och montera sätet finns på
sidan 69 och information om det löstag-
bara, vattentäta förvaringsutrymmet
finns på sidan 75.)
(2) Utför kontrollerna och se till att det inte finns några defekta delar eller andra pro-
blem.
(3) Montera ordentligt det löstagbara, vat- tentäta förvaringsutrymmet och sätena i
sina ursprungslägen när kontrollerna är
klara.
MJU32334Kontrollera motorrummetMWJ00462
Underlåtenhet att ventilera motorrummet
kan resultera i brand eller explosion. Star-
ta inte motorn om det läcker bränsle.
Ventilera motorrummet. Lämna motorrum-
met öppet i några minuter så att eventuella
bränsleångor kan försvinna.
Kontrollera att det inte finns några skador i
motorrummet.
MJU34215Kontrollera bränslesystemetMWJ00382
Läckande bränsle kan leda till brand eller
explosion.
Kontrollera regelbundet efter bränsle-
läckor.
Om en bränsleläcka upptäcks måste
bränslesystemet repareras av en kvalifi-
cerad mekaniker. Felaktiga reparationer
kan göra det farligt att använda vatten-
skotern.
Kontrollera att det inte finns några skador,
läckor eller andra problem i bränslesystemet.
Kontrollera:
Tanklocket och tätningen för skador
Bränsletanken för skador och läckage
Bränsleslangarna och kopplingarna för
skador och läckage
Bränsletankens ventilationsslang för ska-
dor och läckage
MJU36875Kontrollera bränslenivå
Kontrollera bränslenivån i bränsletanken.
Fyll på bränsle om det behövs. (Information
om att fylla på bränsletanken finns på sidan
77.)
MJU32424Kontrollera vattenavskiljare
Kontrollera att det inte finns vatten i vattenav-
skiljaren. Om vatten har samlats i vattenav-
skiljaren ska det dräneras ut. (Information om
att dränera vattenavskiljaren finns på sidan
29.)
UF3X73M0.book Page 86 Thursday, September 23, 2021 10:53 AM

Kontroller före användning
87
MJU40182Kontrollera motorenheten
Kontrollera efter skador eller andra problem
på motorenhetens utsida.
MJU36886Kontrollera motoroljans nivå
Kontrollera att oljenivån ligger mellan marke-
ringarna minimum och maximum på oljemät-
stickan. (Information om att kontrollera
motoroljans nivå finns på sidan 79.)
MJU32456Kontrollera slagvatten
Kontrollera att slagvatten inte har samlats i
motorrummet. Om slagvatten har samlats i
motorrummet ska det dräneras ut. (Informa-
tion om att tömma ut slagvatten finns på si-
dan 81.)
MJU32488Batterikontroller
Kontrollera att batteripolerna inte är skadade
och att batterikablarna är ordentligt anslutna.
VARNING! Kör aldrig vattenskotern om batteriet inte har tillräcklig kraft för att
starta motorn eller om det visar andra
tecken på minskad effekt. Om batteriet
laddas ur kan du bli strandsatt.
[MWJ01242]
Kontrollera att batteriet är ordentligt monte-
rat.
1 Vattenavskiljare
1 Oljemätsticka
1
1
1Max-markering
2 Min-markering
1 Negativ (–) batteripol: Svart kabel
2 Positiv (+) batteripol: Röd kabel
1
2
12
UF3X73M0.book Page 87 Thursday, September 23, 2021 10:53 AM

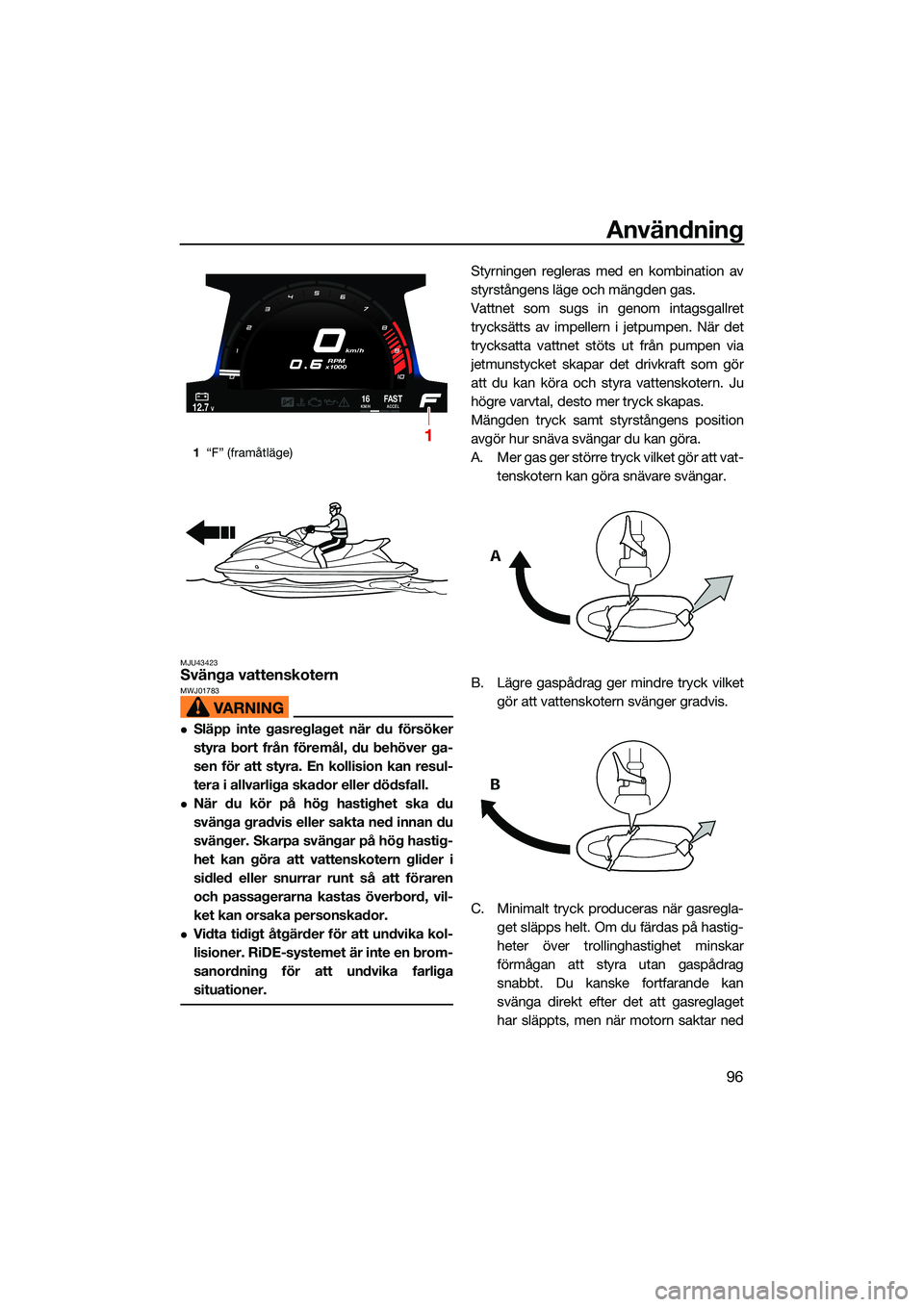

Användning
96
MJU43423Svänga vattenskotern MWJ01783
Släpp inte gasreglaget när du försöker
styra bort från föremål, du behöver ga-
sen för att styra. En kollision kan resul-
tera i allvarliga skador eller dödsfall.
När du kör på hög hastighet ska du
svänga gradvis eller sakta ned innan du
svänger. Skarpa svängar på hög hastig-
het kan göra att vattenskotern glider i
sidled eller snurrar runt så att föraren
och passagerarna kastas överbord, vil-
ket kan orsaka personskador.
Vidta tidigt åtgärder för att undvika kol-
lisioner. RiDE-systemet är inte en brom-
sanordning för att undvika farliga
situationer.
Styrningen regleras med en kombination av
styrstångens läge och mängden gas.
Vattnet som sugs in genom intagsgallret
trycksätts av impellern i jetpumpen. När det
trycksatta vattnet stöts ut från pumpen via
jetmunstycket skapar det drivkraft som gör
att du kan köra och styra vattenskotern. Ju
högre varvtal, desto mer tryck skapas.
Mängden tryck samt styrstångens position
avgör hur snäva svängar du kan göra.
A. Mer gas ger större tryck vilket gör att vat-tenskotern kan göra snävare svängar.
B. Lägre gaspådrag ger mindre tryck vilket gör att vattenskotern svänger gradvis.
C. Minimalt tryck produceras när gasregla- get släpps helt. Om du färdas på hastig-
heter över trollinghastighet minskar
förmågan att styra utan gaspådrag
snabbt. Du kanske fortfarande kan
svänga direkt efter det att gasreglaget
har släppts, men när motorn saktar ned
1“F” (framåtläge)
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
UF3X73M0.book Page 96 Thursday, September 23, 2021 10:53 AM

Användning
97
kommer vattenskotern inte längre att re-
agera på styrstångens rörelser förrän du
ansätter gasen igen eller når trollinghas-
tighet.
På trollinghastighet kan vattenskotern
svängas gradvis med enbart styrstången
och den mängd tryck som finns på tom-
gång.
D. Om motorn stoppas under körningen finns det inget tryck. Vattenskotern kör
rakt fram trots att styrstången vrids.
Du behöver gasen för att styra.
E. Om RiDE-spaken trycks in och styr- stången vrids när vattenskotern går på
planingshastighet kommer vattensko-
tern att gradvis svänga när den saktar
ned. Den här modellen är utrustad med YEMS
(Yamaha Engine Management System) som
inkluderar ett OTS-system (system för styr-
ning utan gaspådrag). Det aktiveras vid pla-
ningshastigheter om du försöker styra
vattenskotern när du släppt gasreglaget (se
punkt C ovan).
OTS-systemet hjälper dig att svänga genom
att fortsätta att tillhandahålla ett visst tryck
när vattenskotern saktar ned, men du kan
göra snävare svängar om du trycker på gas-
reglaget samtidigt som du vrider styret. OTS-
systemet fungerar inte under planingshastig-
het eller när motorn är avstängd. När motorn
saktat ned kommer vattenskotern inte längre
att svänga när du vrider på styret förrän du
gasar igen eller når trollinghastighet.
MJU43253Stoppa vattenskotern
Vattenskotern är inte utrustad med ett sepa-
rat bromssystem. Vattenskotern saktar ned
på grund av vattenmotståndet eller av jetstrå-
len när vattenskotern backas. Vattenskotern
saktar ned så fort gasreglaget släpps, men
glider en sträcka innan den stannar helt. Om
du inte är säker på att du kan stanna i tid inn-
an vattenskotern slår emot ett hinder ska du
trycka på gasreglaget och svänga åt ett annat
håll.
På full hastighet stannar vattenskotern helt av
vattenmotståndet efter cirka 125 m (410 ft)
1
Backningsklaff
E
1
UF3X73M0.book Page 97 Thursday, September 23, 2021 10:53 AM
