YAMAHA FX SVHO 2022 Manuale duso (in Italian)

Utilizzo della strumentazione

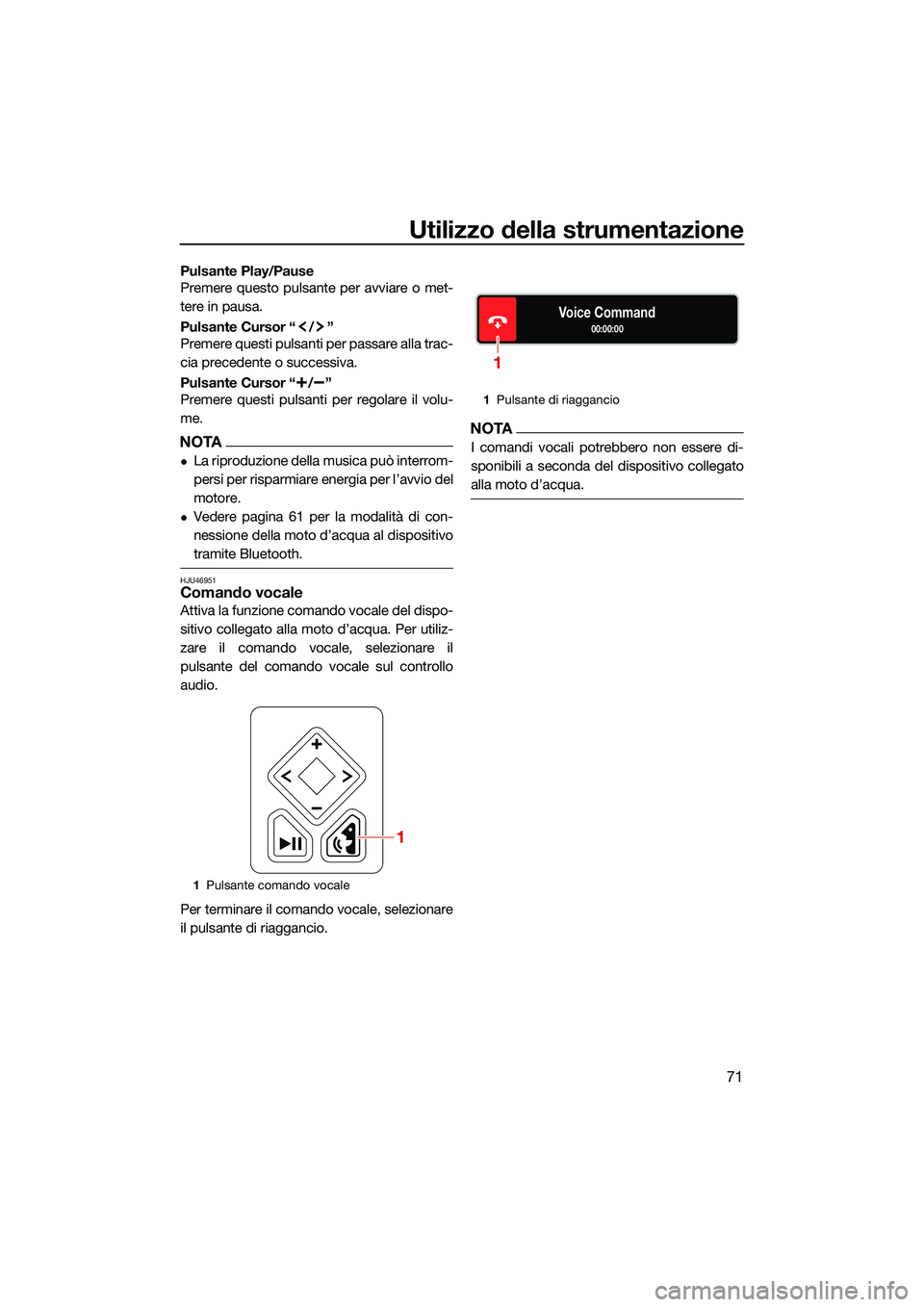

71
Pulsante Play/Pause
Premere questo pulsante per avviare o met-
tere in pausa.
Pulsante Cursor “ / ”
Premere questi pulsanti per passare alla trac-
cia precedente o successiva.
Pulsante Cursor “ / ”
Premere questi pulsanti per regolare il volu-
me.
NOTA
La riproduzione della musica può interrom-
persi per risparmiare energia per l’avvio del
motore.
Vedere pagina 61 per la modalità di con-
nessione della moto d’acqua al dispositivo
tramite Bluetooth.
HJU46951Comando vocale
Attiva la funzione comando vocale del dispo-
sitivo collegato alla moto d’acqua. Per utiliz-
zare il comando vocale, selezionare il
pulsante del comando vocale sul controllo
audio.
Per terminare il comando vocale, selezionare
il pulsante di riaggancio.
NOTA
I comandi vocali potrebbero non essere di-
sponibili a seconda del dispositivo collegato
alla moto d’acqua.
1Pulsante comando vocale
1
1Pulsante di riaggancio
Voice Command00:00:00
1
UF3X73H0.book Page 71 Friday, October 1, 2021 10:41 AM

Utilizzo della strumentazione

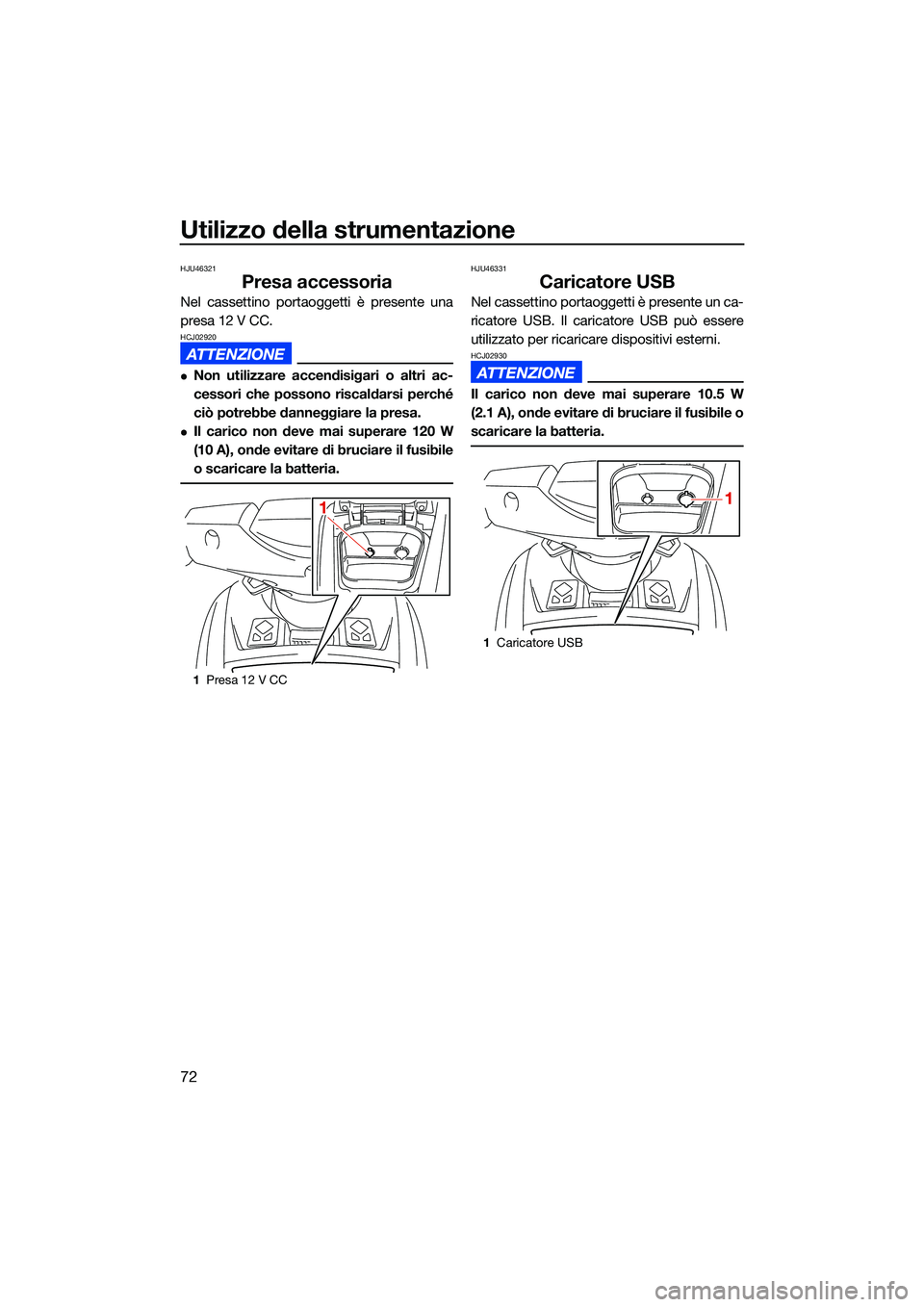

72
HJU46321
Presa accessoria
Nel cassettino portaoggetti è presente una
presa 12 V CC.
HCJ02920
Non utilizzare accendisigari o altri ac-
cessori che possono riscaldarsi perché
ciò potrebbe danneggiare la presa.
Il carico non deve mai superare 120 W
(10 A), onde evitare di bruciare il fusibile
o scaricare la batteria.
HJU46331
Caricatore USB
Nel cassettino portaoggetti è presente un ca-
ricatore USB. Il caricatore USB può essere
utilizzato per ricaricare dispositivi esterni.
HCJ02930
Il carico non deve mai superare 10.5 W
(2.1 A), onde evitare di bruciare il fusibile o
scaricare la batteria.
1Presa 12 V CC
11
1Caricatore USB
1
UF3X73H0.book Page 72 Friday, October 1, 2021 10:41 AM

Utilizzo delle dotazioni

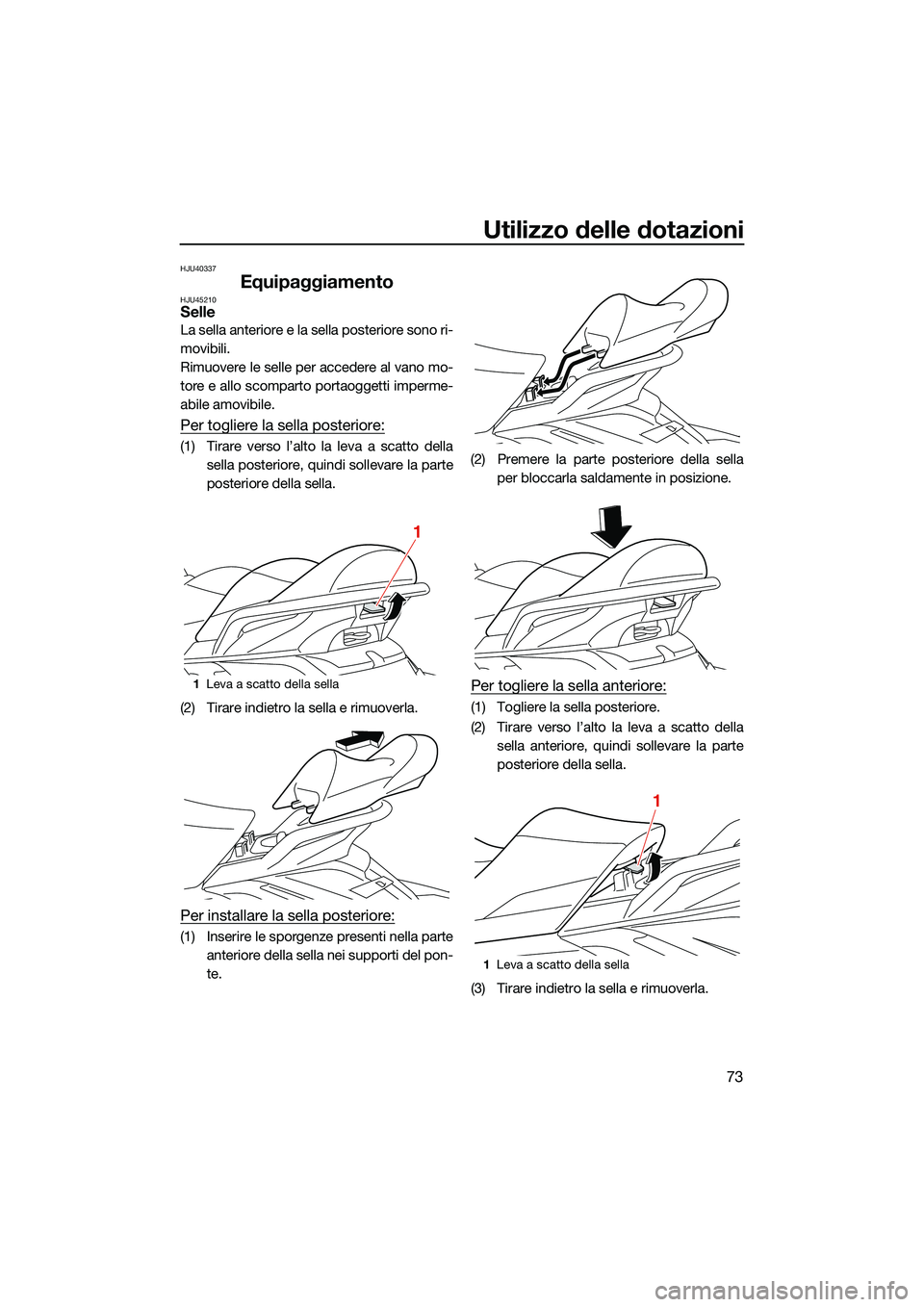

73
HJU40337
EquipaggiamentoHJU45210Selle
La sella anteriore e la sella posteriore sono ri-
movibili.
Rimuovere le selle per accedere al vano mo-
tore e allo scomparto portaoggetti imperme-
abile amovibile.
Per togliere la sella posteriore:
(1) Tirare verso l’alto la leva a scatto dellasella posteriore, quindi sollevare la parte
posteriore della sella.
(2) Tirare indietro la sella e rimuoverla.
Per installare la sella posteriore:
(1) Inserire le sporgenze presenti nella parte anteriore della sella nei supporti del pon-
te. (2) Premere la parte posteriore della sella
per bloccarla saldamente in posizione.
Per togliere la sella anteriore:
(1) Togliere la sella posteriore.
(2) Tirare verso l’alto la leva a scatto dellasella anteriore, quindi sollevare la parte
posteriore della sella.
(3) Tirare indietro la sella e rimuoverla.
1 Leva a scatto della sella
1
1Leva a scatto della sella
1
UF3X73H0.book Page 73 Friday, October 1, 2021 10:41 AM

Utilizzo delle dotazioni

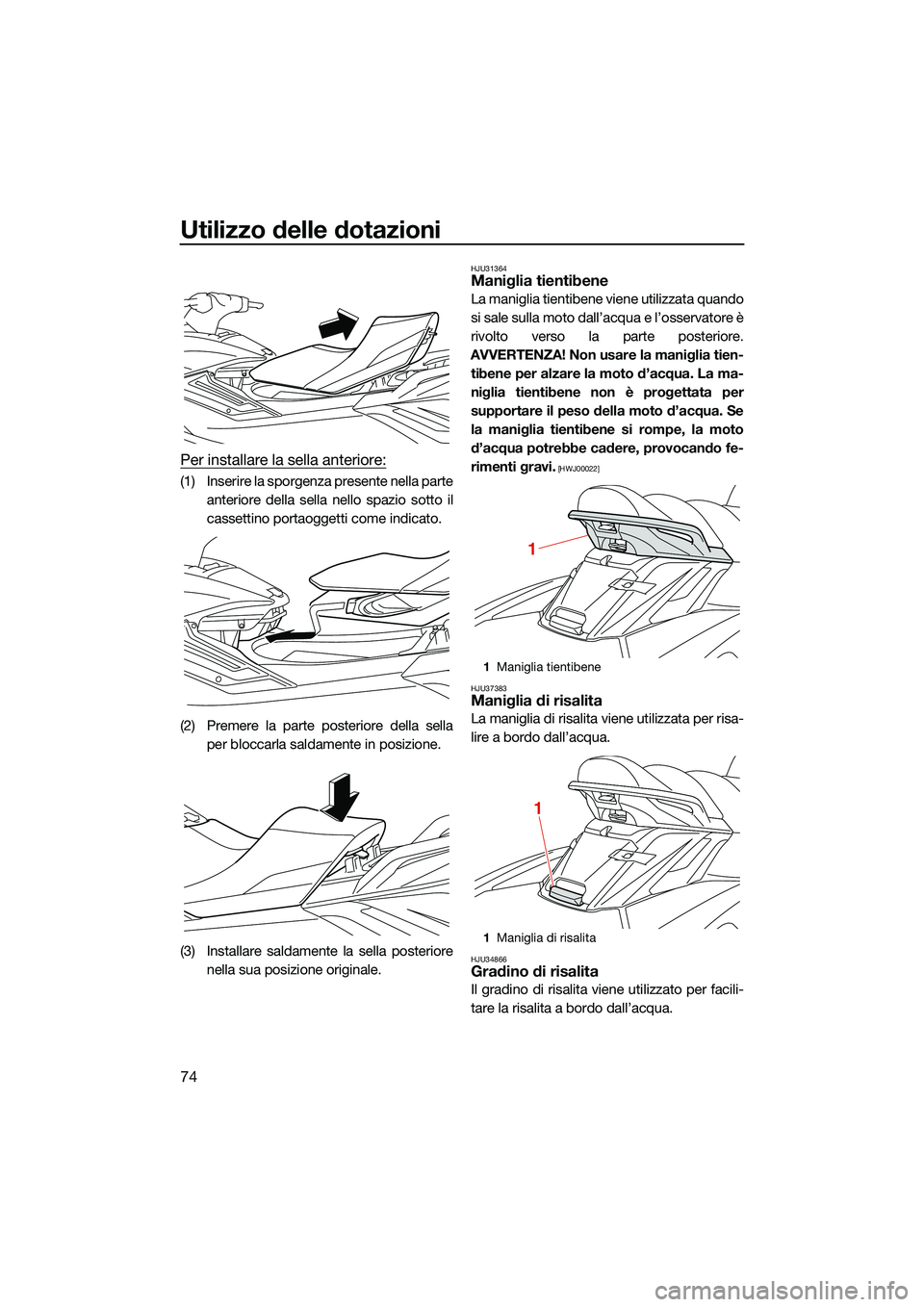

74
Per installare la sella anteriore:
(1) Inserire la sporgenza presente nella parteanteriore della sella nello spazio sotto il
cassettino portaoggetti come indicato.
(2) Premere la parte posteriore della sella per bloccarla saldamente in posizione.
(3) Installare saldamente la sella posteriore nella sua posizione originale.
HJU31364Maniglia tientibene
La maniglia tientibene viene utilizzata quando
si sale sulla moto dall’acqua e l’osservatore è
rivolto verso la parte posteriore.
AVVERTENZA! Non usare la maniglia tien- tibene per alzare la moto d’acqua. La ma-
niglia tientibene non è progettata per
supportare il peso della moto d’acqua. Se
la maniglia tientibene si rompe, la moto
d’acqua potrebbe cadere, provocando fe-
rimenti gravi.
[HWJ00022]
HJU37383
Maniglia di risalita
La maniglia di risalita viene utilizzata per risa-
lire a bordo dall’acqua.
HJU34866Gradino di risalita
Il gradino di risalita viene utilizzato per facili-
tare la risalita a bordo dall’acqua.
1 Maniglia tientibene
1 Maniglia di risalita
1
1
UF3X73H0.book Page 74 Friday, October 1, 2021 10:41 AM

Utilizzo delle dotazioni

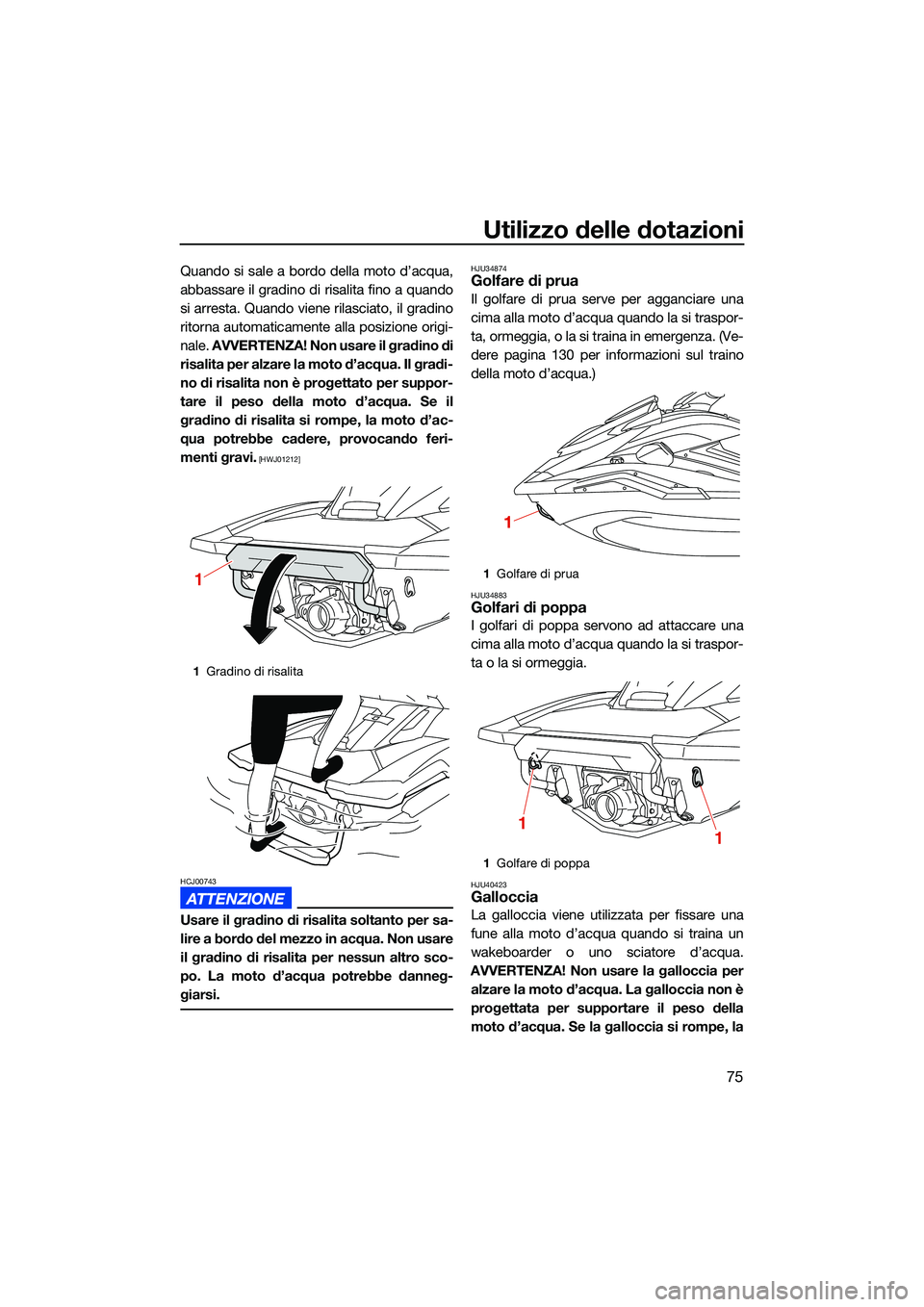

75
Quando si sale a bordo della moto d’acqua,
abbassare il gradino di risalita fino a quando
si arresta. Quando viene rilasciato, il gradino
ritorna automaticamente alla posizione origi-
nale. AVVERTENZA! Non usare il gradino di
risalita per alzare la moto d’acqua. Il gradi-
no di risalita non è progettato per suppor-
tare il peso della moto d’acqua. Se il
gradino di risalita si rompe, la moto d’ac-
qua potrebbe cadere, provocando feri-
menti gravi.
[HWJ01212]
HCJ00743
Usare il gradino di risalita soltanto per sa-
lire a bordo del mezzo in acqua. Non usare
il gradino di risalita per nessun altro sco-
po. La moto d’acqua potrebbe danneg-
giarsi.
HJU34874Golfare di prua
Il golfare di prua serve per agganciare una
cima alla moto d’acqua quando la si traspor-
ta, ormeggia, o la si traina in emergenza. (Ve-
dere pagina 130 per informazioni sul traino
della moto d’acqua.)
HJU34883Golfari di poppa
I golfari di poppa servono ad attaccare una
cima alla moto d’acqua quando la si traspor-
ta o la si ormeggia.
HJU40423Galloccia
La galloccia viene utilizzata per fissare una
fune alla moto d’acqua quando si traina un
wakeboarder o uno sciatore d’acqua.
AVVERTENZA! Non usare la galloccia per alzare la moto d’acqua. La galloccia non è
progettata per supportare il peso della
moto d’acqua. Se la galloccia si rompe, la
1 Gradino di risalita
11Golfare di prua
1 Golfare di poppa
1
11
UF3X73H0.book Page 75 Friday, October 1, 2021 10:41 AM

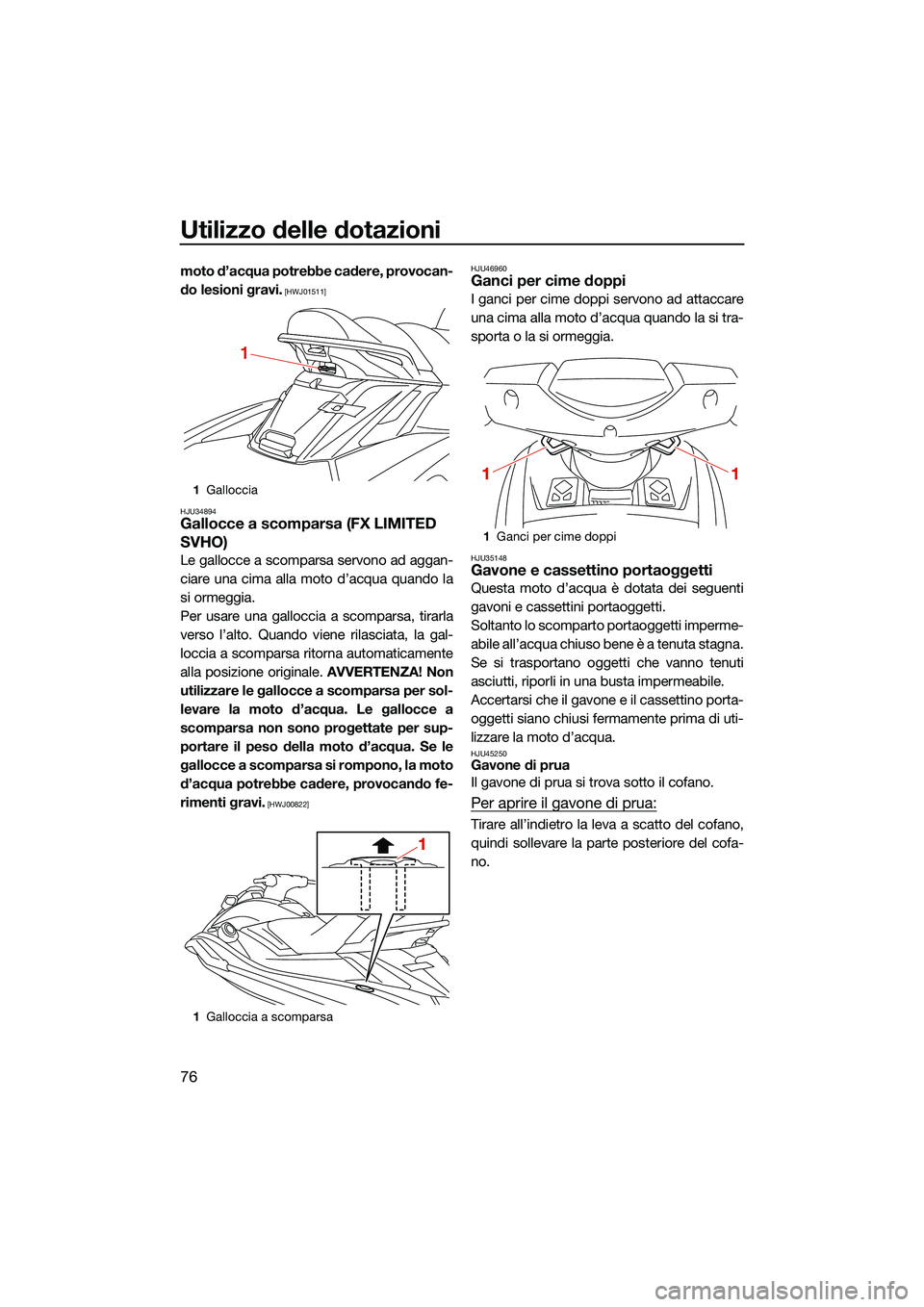

Utilizzo delle dotazioni
76
moto d’acqua potrebbe cadere, provocan-
do lesioni gravi.
[HWJ01511]
HJU34894
Gallocce a scomparsa (FX LIMITED
SVHO)
Le gallocce a scomparsa servono ad aggan-
ciare una cima alla moto d’acqua quando la
si ormeggia.
Per usare una galloccia a scomparsa, tirarla
verso l’alto. Quando viene rilasciata, la gal-
loccia a scomparsa ritorna automaticamente
alla posizione originale. AVVERTENZA! Non
utilizzare le gallocce a scomparsa per sol-
levare la moto d’acqua. Le gallocce a
scomparsa non sono progettate per sup-
portare il peso della moto d’acqua. Se le
gallocce a scomparsa si rompono, la moto
d’acqua potrebbe cadere, provocando fe-
rimenti gravi.
[HWJ00822] HJU46960
Ganci per cime doppi
I ganci per cime doppi servono ad attaccare
una cima alla moto d’acqua quando la si tra-
sporta o la si ormeggia.
HJU35148Gavone e cassettino portaoggetti
Questa moto d’acqua è dotata dei seguenti
gavoni e cassettini portaoggetti.
Soltanto lo scomparto portaoggetti imperme-
abile all’acqua chiuso bene è a tenuta stagna.
Se si trasportano oggetti che vanno tenuti
asciutti, riporli in una busta impermeabile.
Accertarsi che il gavone e il cassettino porta-
oggetti siano chiusi fermamente prima di uti-
lizzare la moto d’acqua.
HJU45250Gavone di prua
Il gavone di prua si trova sotto il cofano.
Per aprire il gavone di prua:
Tirare all’indietro la leva a scatto del cofano,
quindi sollevare la parte posteriore del cofa-
no.
1
Galloccia
1 Galloccia a scomparsa
1
1
1Ganci per cime doppi
11
UF3X73H0.book Page 76 Friday, October 1, 2021 10:41 AM

Utilizzo delle dotazioni

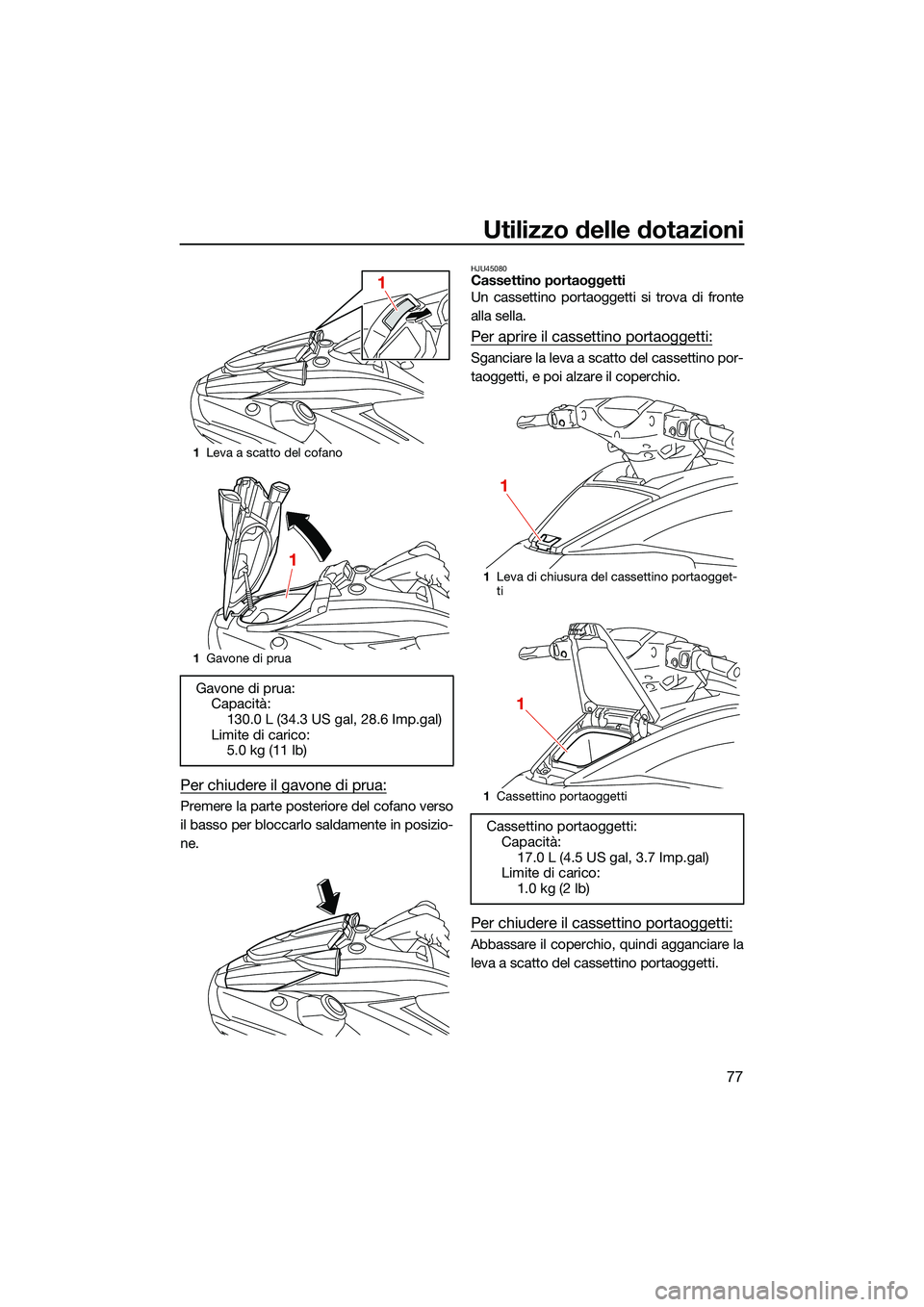

77
Per chiudere il gavone di prua:
Premere la parte posteriore del cofano verso
il basso per bloccarlo saldamente in posizio-
ne.
HJU45080Cassettino portaoggetti
Un cassettino portaoggetti si trova di fronte
alla sella.
Per aprire il cassettino portaoggetti:
Sganciare la leva a scatto del cassettino por-
taoggetti, e poi alzare il coperchio.
Per chiudere il cassettino portaoggetti:
Abbassare il coperchio, quindi agganciare la
leva a scatto del cassettino portaoggetti.
1Leva a scatto del cofano
1 Gavone di prua
Gavone di prua:
Capacità:130.0 L (34.3 US gal, 28.6 Imp.gal)
Limite di carico: 5.0 kg (11 lb)
1
11Leva di chiusura del cassettino portaogget-
ti
1 Cassettino portaoggetti
Cassettino portaoggetti:
Capacità: 17.0 L (4.5 US gal, 3.7 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1
1
UF3X73H0.book Page 77 Friday, October 1, 2021 10:41 AM

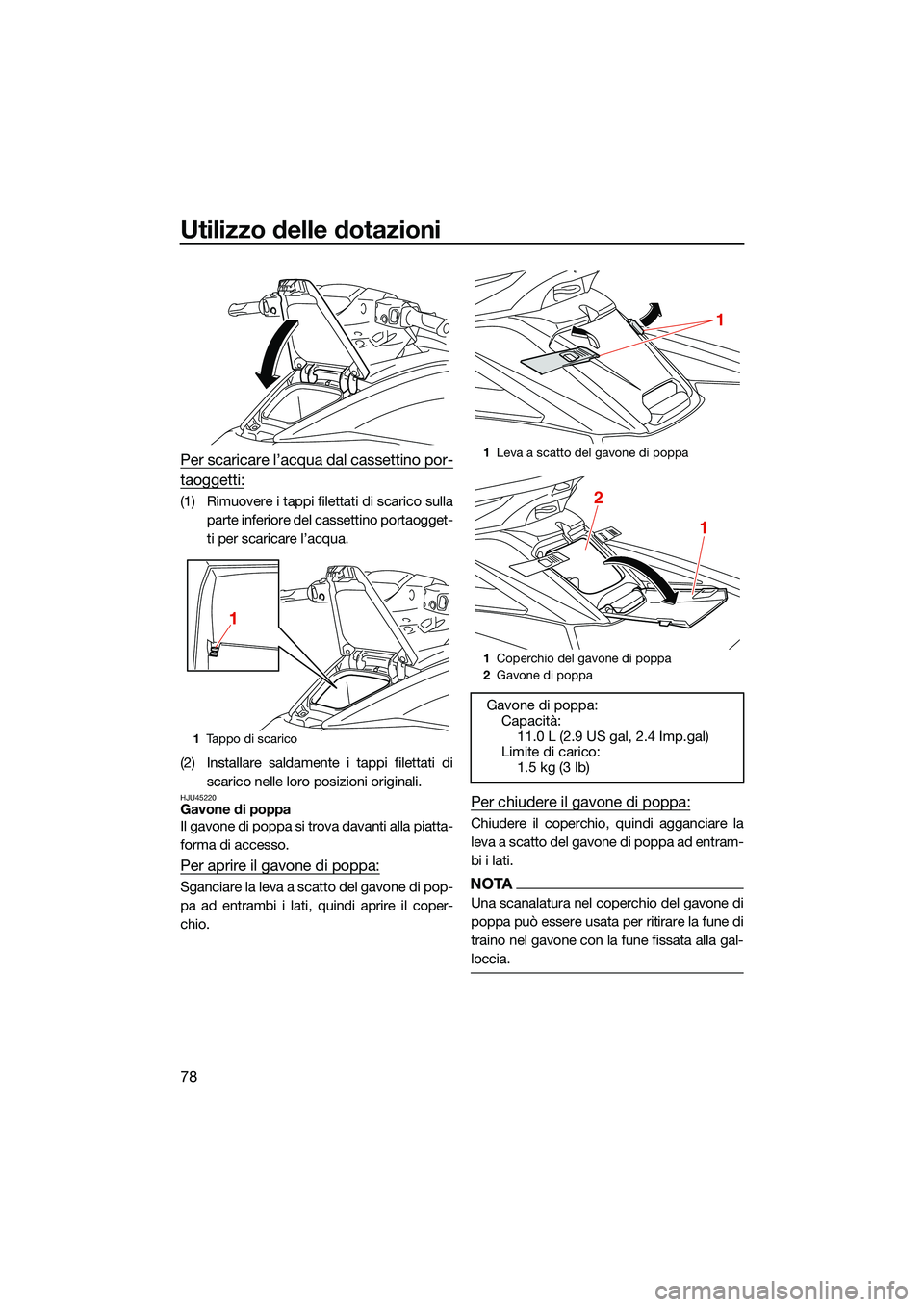

Utilizzo delle dotazioni
78
Per scaricare l’acqua dal cassettino por-
taoggetti:
(1) Rimuovere i tappi filettati di scarico sullaparte inferiore del cassettino portaogget-
ti per scaricare l’acqua.
(2) Installare saldamente i tappi filettati di scarico nelle loro posizioni originali.
HJU45220Gavone di poppa
Il gavone di poppa si trova davanti alla piatta-
forma di accesso.
Per aprire il gavone di poppa:
Sganciare la leva a scatto del gavone di pop-
pa ad entrambi i lati, quindi aprire il coper-
chio.
Per chiudere il gavone di poppa:
Chiudere il coperchio, quindi agganciare la
leva a scatto del gavone di poppa ad entram-
bi i lati.
NOTA
Una scanalatura nel coperchio del gavone di
poppa può essere usata per ritirare la fune di
traino nel gavone con la fune fissata alla gal-
loccia.
1Tappo di scarico
1
1Leva a scatto del gavone di poppa
1 Coperchio del gavone di poppa
2 Gavone di poppa
Gavone di poppa:
Capacità: 11.0 L (2.9 US gal, 2.4 Imp.gal)
Limite di carico:
1.5 kg (3 lb)
1
1
2
UF3X73H0.book Page 78 Friday, October 1, 2021 10:41 AM

Utilizzo delle dotazioni

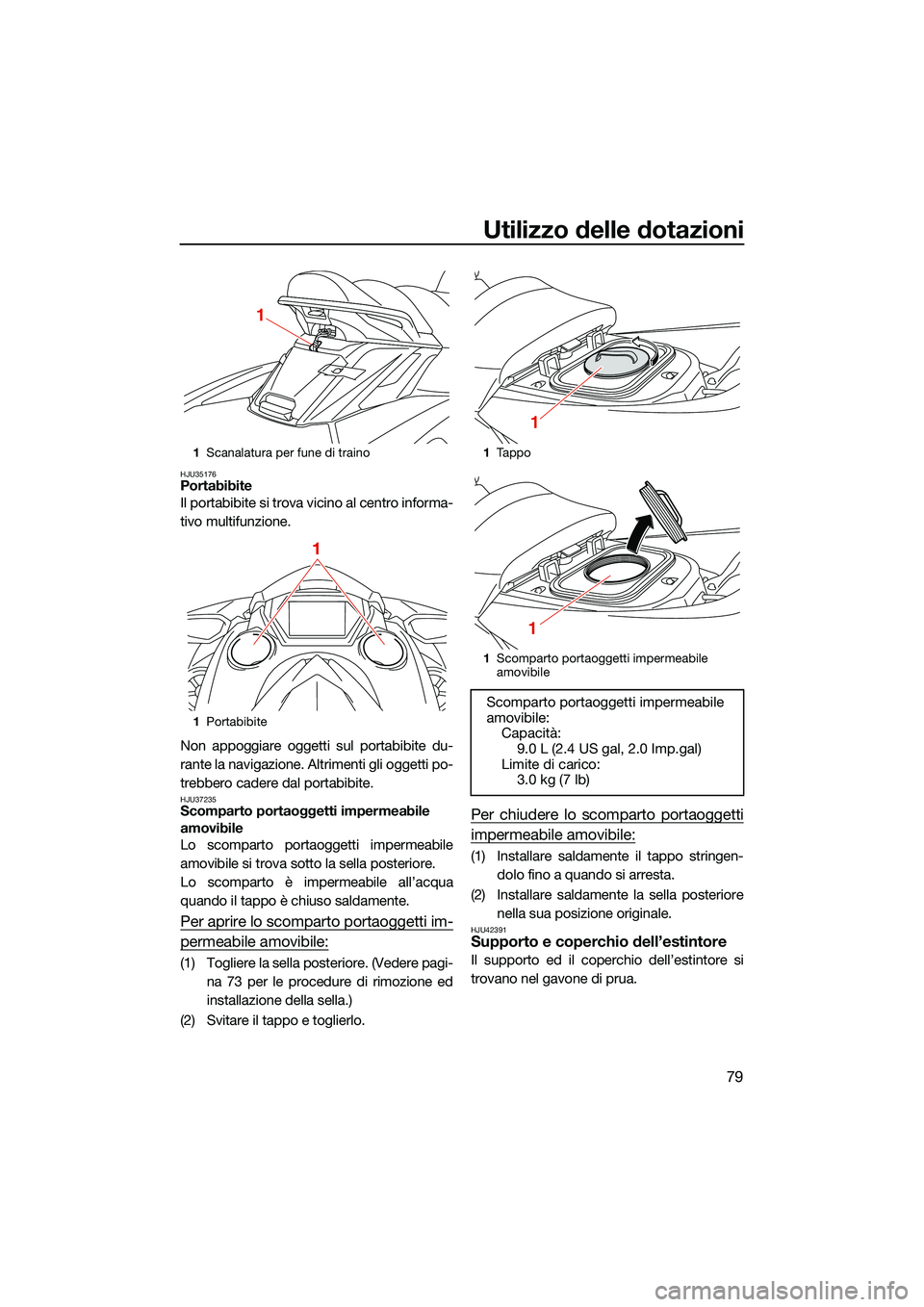

79
HJU35176Portabibite
Il portabibite si trova vicino al centro informa-
tivo multifunzione.
Non appoggiare oggetti sul portabibite du-
rante la navigazione. Altrimenti gli oggetti po-
trebbero cadere dal portabibite.
HJU37235Scomparto portaoggetti impermeabile
amovibile
Lo scomparto portaoggetti impermeabile
amovibile si trova sotto la sella posteriore.
Lo scomparto è impermeabile all’acqua
quando il tappo è chiuso saldamente.
Per aprire lo scomparto portaoggetti im-
permeabile amovibile:
(1) Togliere la sella posteriore. (Vedere pagi-na 73 per le procedure di rimozione ed
installazione della sella.)
(2) Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti
impermeabile amovibile:
(1) Installare saldamente il tappo stringen- dolo fino a quando si arresta.
(2) Installare saldamente la sella posteriore nella sua posizione originale.
HJU42391Supporto e coperchio dell’estintore
Il supporto ed il coperchio dell’estintore si
trovano nel gavone di prua.
1Scanalatura per fune di traino
1 Portabibite
1
1
1Ta p p o
1 Scomparto portaoggetti impermeabile
amovibile
Scomparto portaoggetti impermeabile
amovibile:
Capacità:
9.0 L (2.4 US gal, 2.0 Imp.gal)
Limite di carico: 3.0 kg (7 lb)
1
1
UF3X73H0.book Page 79 Friday, October 1, 2021 10:41 AM

Utilizzo delle dotazioni

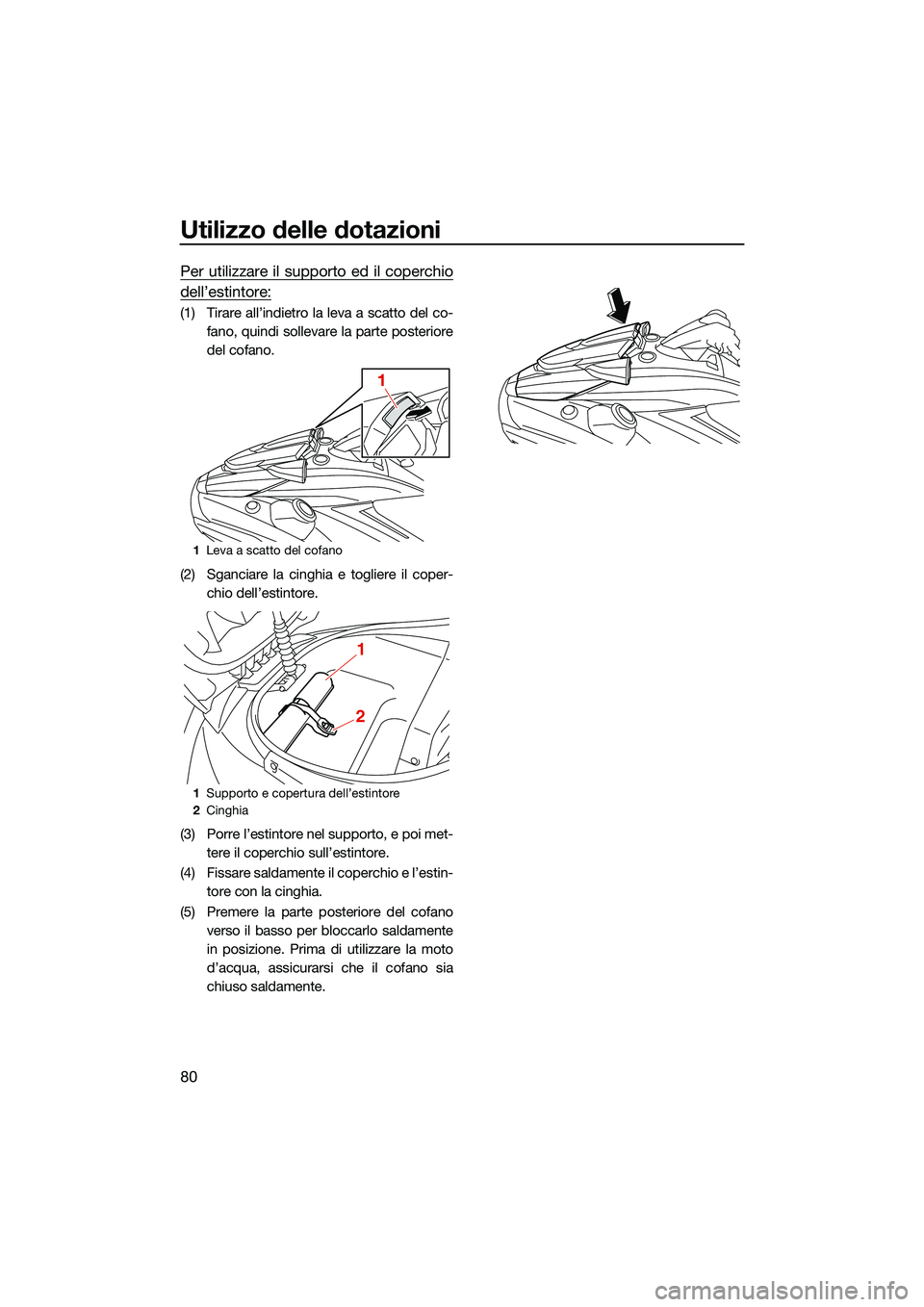

80
Per utilizzare il supporto ed il coperchio
dell’estintore:
(1) Tirare all’indietro la leva a scatto del co-fano, quindi sollevare la parte posteriore
del cofano.
(2) Sganciare la cinghia e togliere il coper- chio dell’estintore.
(3) Porre l’estintore nel supporto, e poi met- tere il coperchio sull’estintore.
(4) Fissare saldamente il coperchio e l’estin- tore con la cinghia.
(5) Premere la parte posteriore del cofano verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la moto
d’acqua, assicurarsi che il cofano sia
chiuso saldamente.
1Leva a scatto del cofano
1 Supporto e copertura dell’estintore
2 Cinghia
1
1
2
UF3X73H0.book Page 80 Friday, October 1, 2021 10:41 AM
