Etiquettes générales et importantes
3
FJU30321
Informations du modèleFJU30333Plaque du constructeur
Tout scooter nautique pourvu de cette éti-
quette est conforme à certaines sections de
la directive du Parlement européen relative
aux moteurs.
Une partie de ces informations figure sur la
plaque du constructeur apposée sur le scoo-
ter nautique. Une explication complète de
ces informations est fournie dans les sections
correspondantes du présent manuel.
Catégorie de conception de ce scooter
nautique individuel : C
Catégorie C :
Ce scooter nautique est conçu pour des dé-
placements au cours desquels les vents peu-
vent aller jusqu’à la force 6 comprise (sur
l’échelle de Beaufort) et les vagues peuvent
atteindre une hauteur significative jusqu’à 2
mètres compris (6.56 ft) ; voir la REMARQUEsuivante. Ces conditions peuvent se rencon-
trer dans des eaux intérieures exposées, les
estuaires et les eaux côtières dans des con-
ditions météorologiques modérées.
REMARQUE
La hauteur significative de vague est la
moyenne des plus hauts tiers des vagues, ce
qui correspond approximativement à la hau-
teur des vagues estimée par un observateur
expérimenté. Toutefois, certaines vagues
auront le double de cette hauteur.
1
Emplacement de la plaque du constructeur
1
YAMAHA MOTOR CO., LTD.
WATERCRAFT DESIGN CATEGORY : C
MAXIMUM CAPACITIES
2500 Shingai, Iwata, Shizuoka, Japan
Max. 3
Max. + = 240kg (530 lbs)
UF3X73F0.book Page 3 Thursday, September 23, 2021 2:40 PM

Informations de sécurité
10
FJU43323
Restrictions concernant la navigation
Contrôlez en permanence la présence de
personnes, d’objets et d’autres véhicules
nautiques. Méfiez-vous des conditions qui
limitent votre visibilité ou gênent votre vi-
sion des autres.
Pilotez de manière défensive, à vitesse
contrôlée, et conservez une distance de
sécurité par rapport aux personnes, objets
et autres scooters nautiques.
Ne suivez jamais directement un scooter
nautique ou d’autres embarcations.
Ne vous approchez pas d’autres person-
nes pour les éclabousser, n’approchez pas
trop près d’autres bateaux ou ne naviguez
pas trop vite pour les conditions de trafic.
Réagissez à temps pour éviter les colli-
sions. Rappelez-vous que les scooters
nautiques et autres embarcations n’ont
pas de freins. De plus, le système RiDE
(Reverse with Intuitive Deceleration Elec-
tronics) n’est pas un dispositif de freinage
permettant d’éviter les situations dange-
reuses. Le système RiDE est un système
électronique de commande du régime mo-
teur et de l’inverseur, et est situé près de la
tuyère de poussée. La manette RiDE située
sur la poignée gauche du guidon peut être
utilisée pour modifier la direction de la tuyère de poussée de manière à faire pas-
ser le scooter nautique en marche arrière
ou au point mort. Le système RiDE assiste
le pilote lors du ralentissement et pendant
les manœuvres à faible vitesse telles que la
mise à l’eau, l’échouage et l’accostage.
Évitez les virages brusques, les ralentisse-
ments rapides en forçant sur la manette
RiDE et toute manœuvre qui empêcherait
les autres de vous éviter facilement ou de
savoir où vous allez.
Évitez les zones contenant des objets im-
mergés ou les zones d’eau peu profonde.
Ne relâchez pas la manette des gaz lors-
que vous essayez d’éviter des objets ;
comme avec d’autres bateaux à moteur,
vous avez besoin de propulsion pour pou-
voir manœuvrer. Contrôlez toujours les gaz
et la direction avant de démarrer le scooter
nautique.
Ne dépassez pas vos limites et évitez toute
manœuvre agressive de manière à réduire
les risques de perte de contrôle, d’éjection
et de collision.
Il s’agit d’une embarcation à hautes perfor-
mances, pas d’un jouet. Évitez toute
conduite agressive, les virages serrés et les
accélérations inattendues qui pourraient
vous éjecter. Ne sautez pas par-dessus les
sillages ou les vagues : ces sauts peuvent
provoquer des blessures au dos ou à la co-
lonne vertébrale (paralysie), des blessures
au visage et des fractures diverses (jam-
bes, chevilles, etc.). Toute conduite inap-
propriée peut provoquer de graves bles-
sures, voire la mort.
Ne pilotez pas le scooter nautique en eau
agitée, lorsque le temps est mauvais ou la
visibilité faible ; cela pourrait provoquer un
accident grave, voire mortel. Faites atten-
tion aux conditions météorologiques.
UF3X73F0.book Page 10 Thursday, September 23, 2021 2:40 PM

Informations de sécurité
12
FJU43131
Exigences liées à l’utilisation
Toutes les personnes utilisant le scooter
doivent porter un vêtement de flottaison in-
dividuel (VFI) agréé par les autorités com-
pétentes et convenant pour l’utilisation
avec un scooter nautique individuel.
Portez des vêtements de protection. Vous
risquez de graves blessures internes en
cas de pénétration forcée d’eau dans les
cavités du corps à la suite d’une chute
dans l’eau ou si vous vous trouvez trop
près de la tuyère de poussée. Vous devez
porter un short en néoprène (matériau des
combinaisons de plongée) afin d’empê-
cher l’eau de pénétrer avec force dans le
rectum ou le vagin en cas de chute en ar-
rière. Des personnes ne portant pas de
short en néoprène ont subi de graves bles-
sures rectales, vaginales et internes provo-
quant des dommages permanents. Un
maillot de bain normal n’offre pas une pro-
tection adéquate.
Il est recommandé de porter des protec-
tions oculaires pour protéger les yeux du
vent, de l’eau et de l’éblouissement lorsque
vous pilotez votre scooter nautique. Il
existe des sangles de fixation pour protec-tions oculaires qui leur permettent de flot-
ter au cas où elles tomberaient à l’eau.
Il est recommandé de porter des chaussu-
res et des gants.
C’est à vous de décider si vous voulez por-
ter un casque lorsque vous pilotez pour vo-
tre plaisir. Vous devez savoir qu’un casque
peut vous offrir une protection supplémen-
taire dans certains types d’accidents, mais
qu’il peut également vous blesser dans
d’autres circonstances.
Le casque est destiné à fournir une cer-
taine protection à la tête. Bien que les
casques ne puissent vous protéger contre
tous les chocs possibles, ils peuvent limiter
les blessures en cas de collision avec un
bateau ou un autre obstacle.
Un casque peut parfois aussi représenter
un danger potentiel. En cas de chute dans
l’eau, par exemple, le casque risque de
prendre l’eau et la tension ainsi provoquée
au niveau du cou risque de provoquer une
suffocation, de graves blessures perma-
nentes au cou, voire même la mort. Le cas-
que peut également augmenter le risque
d’accident s’il réduit votre champ de vision
ou votre acuité auditive, s’il vous distrait ou
augmente votre fatigue.
Comment décider si, pour vous, les béné-
fices potentiels du casque en termes de
sécurité dépassent les risques potentiels ?
Évaluez vos conditions de navigation per-
sonnelles. Considérez les facteurs comme
votre environnement de navigation, votre
style de conduite et votre habileté. Envisa-
gez également les possibilités de conges-
tion du trafic et les conditions de la surface
de l’eau.
Si, compte tenu de toutes ces considéra-
tions, vous optez pour le port d’un casque,
choisissez-le avec soin. Cherchez un cas-
1
VFI agréé
2 Culotte isotherme
1
2
UF3X73F0.book Page 12 Thursday, September 23, 2021 2:40 PM

Fonctionnement de l’instrument
45
page 67 pour plus d’informations sur l’aver-
tissement de niveau de carburant.)
REMARQUE
La précision de la jauge de carburant varie en
fonction des conditions d’utilisation. Utilisez
cette fonction pour référence uniquement.
FJU46651Afficher les informations de
notification
Les informations d’appel entrant et de mes-
sage entrant reçues par un appareil commu-
niquant via Bluetooth peuvent être affichées
sur le centre d’affichage multifonction.
Le centre d’affichage multifonction affiche
sous forme de notification les informations
d’appel entrant reçues par un appareil com-
municant.
Vous pouvez également utiliser le centre d’af-
fichage multifonction pour répondre aux ap-
pels entrants depuis votre appareil et afficher
les messages qui arrivent sur celui-ci.
REMARQUE
La fonction d’appel n’est disponible que sur
le modèle Audio.
Si vous ne répondez pas aux informations
d’appel entrant ou de message entrant,
l’icône “ ” ou “ ” s’affiche dans les infor-
mations supplémentaires ou dans le “Phone
Manager”.
REMARQUE
Sélectionnez l’icône affichée sur le “Phone
Manager” pour afficher les informations dé-
taillées.
Pour répondre à un appel entrant :
Pour répondre à un appel entrant sur votre
appareil, sélectionnez le bouton d’appel “ ”
dans les informations de notification.
REMARQUE
Pour mettre fin à un appel entrant, sélection-
nez le bouton Raccrocher “ ”.
Pour vérifier les messages entrants :
Pour afficher les messages reçus sur votre
appareil avec le centre d’affichage multifonc-
tion, sélectionnez “ ” sur les informations de
notification.
REMARQUE
Les informations de notification reçues sont
masquées après un certain temps ou si vous
sélectionnez “ ” sur les informations de no-
tification.
1Informations de notification
+1 (234) 567-8910INCOMING CALL
Yep!+1 (234) 567-8910
1
11
1/1
Dismiss AllOK
This is a test to send a text.
Sender’s name
UF3X73F0.book Page 45 Thursday, September 23, 2021 2:40 PM

Opération
104
Ce modèle est équipé du système Yamaha
de gestion du moteur (YEMS) qui comprend
un système de contrôle de la direction après
coupure des gaz (OTS - Off-Throttle Steering
System). Ce système s’activera si vous es-
sayez, en vitesse de plané, de diriger le scoo-
ter nautique une fois le levier d’accélération
relâché (voir condition C susmentionnée).
Le système de contrôle de la direction après
coupure des gaz (OTS) facilite la prise de vi-
rages en continuant à fournir de la poussée
pendant la décélération du scooter nautique.
Vous pouvez toutefois tourner plus court si
vous donnez des gaz tout en tournant le gui-
don. Le système OTS ne fonctionne pas lors-
que le scooter n’atteint pas une vitesse de
plané ou lorsque son moteur est coupé. Dès
que le moteur ralentit, le scooter nautique ne
répond plus aux mouvements du guidon
jusqu’à ce que vous remettiez des gaz ou at-
teigniez un régime embrayé.
FJU43253Arrêt du scooter nautique
Ce scooter nautique n’est pas équipé d’un
système de freinage séparé. Le scooter nau-
tique ralentit du fait de la résistance de l’eau
ou, en marche arrière, du jet d’eau. Le scoo-
ter nautique ralentit dès que le levier d’accé-
lération est relâché mais continue sur sa lan-
cée pendant un certain temps avant de
s’immobiliser. Si vous n’êtes pas sûr de pou- voir vous arrêter à temps avant de heurter un
obstacle, remettez les gaz et virez dans une
autre direction.
Lorsqu’il est à vitesse maximum, le scooter
nautique s’immobilise, sous l’effet de la résis-
tance de l’eau, en plus ou moins 125 m
(410 ft) après relâchement de la manette des
gaz et arrêt du moteur, bien que cette dis-
tance puisse varier en fonction de nombreux
facteurs tels que le poids brut, les conditions
de la surface de l’eau et la direction du vent.
Si la manette RiDE est engagée pour faire ra-
lentir le scooter nautique, la distance d’arrêt
est environ 30 % plus courte que lorsque la
manette RiDE n’est pas utilisée. Toutefois,
cette distance peut varier en fonction de
nombreux facteurs tels que le poids brut, les
conditions de la surface de l’eau et la direc-
tion du vent.
FWJ01793
Prévoyez une distance d’arrêt suffi-
sante. Restez à distance suffisante
d’autres embarcations de manière à
toujours pouvoir vous arrêter en toute
sécurité.
Réagissez à temps pour éviter les colli-
sions. Rappelez-vous que les scooters
nautiques et autres embarcations n’ont
pas de freins.
1
Inverseur
E
1
125 m (410 ft)
UF3X73F0.book Page 104 Thursday, September 23, 2021 2:40 PM

Entretien et entreposage
116
FJU33495
Entreposage à long termeFWJ00332
Placez toujours le scooter nautique en po-
sition verticale et à l’horizontale lorsque
vous l’entreposez, faute de quoi le carbu-
rant pourrait s’écouler dans le moteur ou
le compartiment moteur, créant un risque
d’incendie.
L’entreposage pour de longues périodes, par
exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dé-
térioration. Il est conseillé de faire entretenir le
scooter nautique par un concessionnaire
Yamaha avant l’entreposage. Toutefois, les procédures suivantes peuvent
facilement être effectuées par le propriétaire.
FJU40763Nettoyage
(1) Rincez les passages d’eau de refroidis- sement. (Cf. page 112 pour plus d’infor-
mations sur le rinçage des passages
d’eau de refroidissement.)
REMARQUE
Si vous entreposez le scooter nautique pen-
dant une longue période, pendant la période
hivernale par exemple, remplissez le réservoir
de carburant avec de l’essence fraîche et
ajoutez-y du stabilisateur / conditionneur de
carburant conformément aux instructions du
fabricant avant de démarrer le moteur.
(2) Nettoyez le scooter nautique. (Cf. page113 pour plus d’informations sur le net-
toyage du scooter nautique.)
Cirez la coque à l’aide d’une cire non
abrasive.
FJU44741Lubrification
Pour assurer un glissement ou une rotation
aisée des pièces mobiles, lubrifiez-les d’une
graisse hydrofuge.
Câble de direction (extrémité tuyère de
poussée), tige d’assiette électrique (extré-
mité tuyère de poussée) et joint sphérique
REMARQUE
Détacher la tige d’assiette électrique du joint
sphérique avant la lubrification.
Barre d’inversion (extrémité inverseur) et
joint sphérique
REMARQUE
Détacher la barre d’inversion du joint sphé-
rique avant la lubrification.
Graisse hydrofuge recommandée :YAMALUBE MARINE
GREASE/Yamaha Grease A
UF3X73F0.book Page 116 Thursday, September 23, 2021 2:40 PM

Entretien
118
FJU3376A
Entretien
Un contrôle et une lubrification périodiques
maintiendront votre scooter nautique dans
les meilleures conditions de fonctionnement
et de sécurité possibles. N’oubliez donc pas
d’effectuer l’entretien périodique. La sécurité
est une obligation qui incombe au proprié-
taire du scooter. Une maintenance adéquate
doit être assurée pour maintenir les émis-
sions d’échappement et les niveaux sonores
dans les limites prévues par les normes. Les
principaux points de contrôle et de lubrifica-
tion du scooter nautique sont expliqués dans
les pages suivantes.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori- gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux
pièces et accessoires d’origine Yamaha ne
sont pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha marine agréé.
FWJ00312
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication con-
traire. Si vous n’êtes pas familiarisé avec
l’entretien des scooters nautiques, il est
conseillé de confier ce travail à un conces-
sionnaire Yamaha ou à tout autre mécani-
cien qualifié.
FJU42023Dépose et installation du cache du
moteur
Le cache du moteur est amovible.
Pour déposer le cache du moteur :
(1) Déposez les sièges. (Cf. page 73 pour les procédures de dépose et d’installation
du siège.)
(2) Déposez les vis du cache du moteur.
(3) Soulevez le cache du moteur pour le dé- poser.
Pour installer le cache du moteur :
(1) Replacez le cache du moteur dans saposition initiale, puis appuyez dessus.
1Vis du cache du moteur
1 Cache du moteur
1
1
UF3X73F0.book Page 118 Thursday, September 23, 2021 2:40 PM

Entretien
120

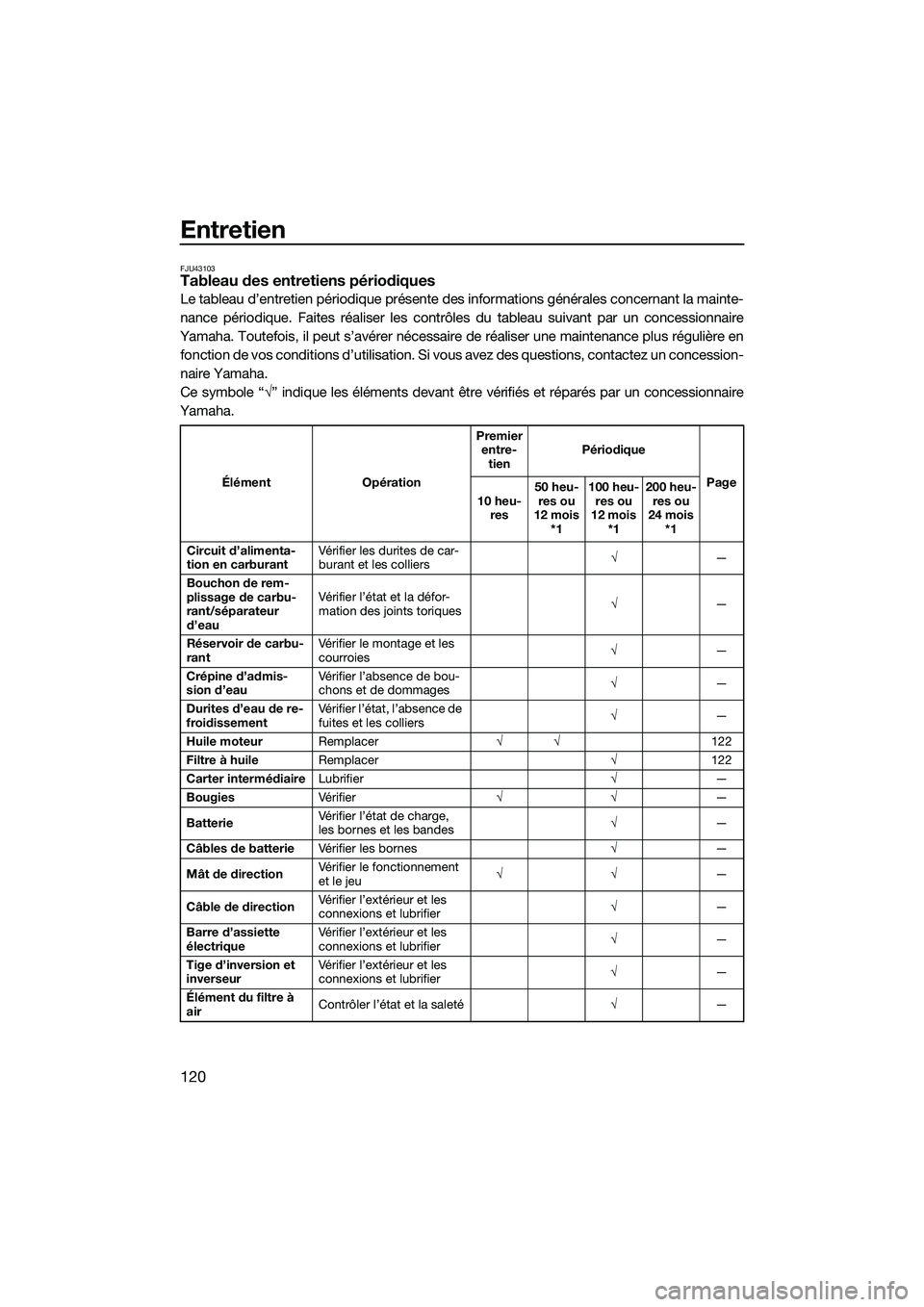

FJU43103Tableau des entretiens périodiques
Le tableau d’entretien périodique présente des informations générales concernant la mainte-
nance périodique. Faites réaliser les contrôles du tableau suivant par un concessionnaire
Yamaha. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en fonction de vos conditions d’utilisation. Si vous avez des questions, contactez un concession-
naire Yamaha.
Ce symbole “ ” indique les éléments devant être vérifiés et réparés par un concessionnaire
Yamaha.
Élément OpérationPremier
entre- tien Périodique
Page
10 heu- res 50 heu-
res ou
12 mois *1 100 heu-
res ou
12 mois *1 200 heu-
res ou
24 mois *1
Circuit d’alimenta-
tion en carburant Vérifier les durites de car-
burant et les colliers

—
Bouchon de rem-
plissage de carbu-
rant/séparateur
d’eau Vérifier l’état et la défor-
mation des joints toriques

—
Réservoir de carbu-
rant Vérifier le montage et les
courroies

—
Crépine d’admis-
sion d’eau Vérifier l’absence de bou-
chons et de dommages

—
Durites d’eau de re-
froidissement Vérifier l’état, l’absence de
fuites et les colliers

—
Huile moteur Remplacer  122
Filtre à huile Remplacer 122
Carter intermédiaire Lubrifier —
Bougies Vé ri fi e r  —
Batterie Vérifier l’état de charge,
les bornes et les bandes

—
Câbles de batterie Vérifier les bornes —
Mât de direction Vérifier le fonctionnement
et le jeu

—
Câble de direction Vérifier l’extérieur et les
connexions et lubrifier

—
Barre d’assiette
électrique Vérifier l’extérieur et les
connexions et lubrifier

—
Tige d’inversion et
inverseur Vérifier l’extérieur et les
connexions et lubrifier

—
Élément du filtre à
air Contrôler l’état et la saleté
—
UF3X73F0.book Page 120 Thursday, September 23, 2021 2:40 PM
