MPG YAMAHA FZ1-N 2006 Instructieboekje (in Dutch)

INHOUDSOPGAVE
Accu ............................................. 6-26
Zekeringen vervangen .................. 6-28
Koplampgloeilamp vervangen ...... 6-29
Gloeilamp in remlicht/achterlicht
vervangen ................................. 6-30
Gloeilamp in richtingaanwijzer
vervangen ................................. 6-30
Gloeilamp in kentekenverlichting
vervangen ................................. 6-31
Vervangen van een
parkeerlichtgloeilamp ................ 6-31
Ondersteunen van de
motorfiets .................................. 6-32
Voorwiel ........................................ 6-33
Achterwiel ..................................... 6-34
Problemen oplossen ..................... 6-35
Storingzoekschema’s ................... 6-36
VERZORGING EN STALLING VAN
DE MOTORFIETS.............................. 7-1
Verzorging ......................................7-1
Stalling ............................................7-3
SPECIFICATIES ................................8-1
GEBRUIKERSINFORMATIE.............. 9-1
Identificatienummers ......................9-1
U2D1D0D0.book Page 2 Friday, November 11, 2005 9:31 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
DAU34380

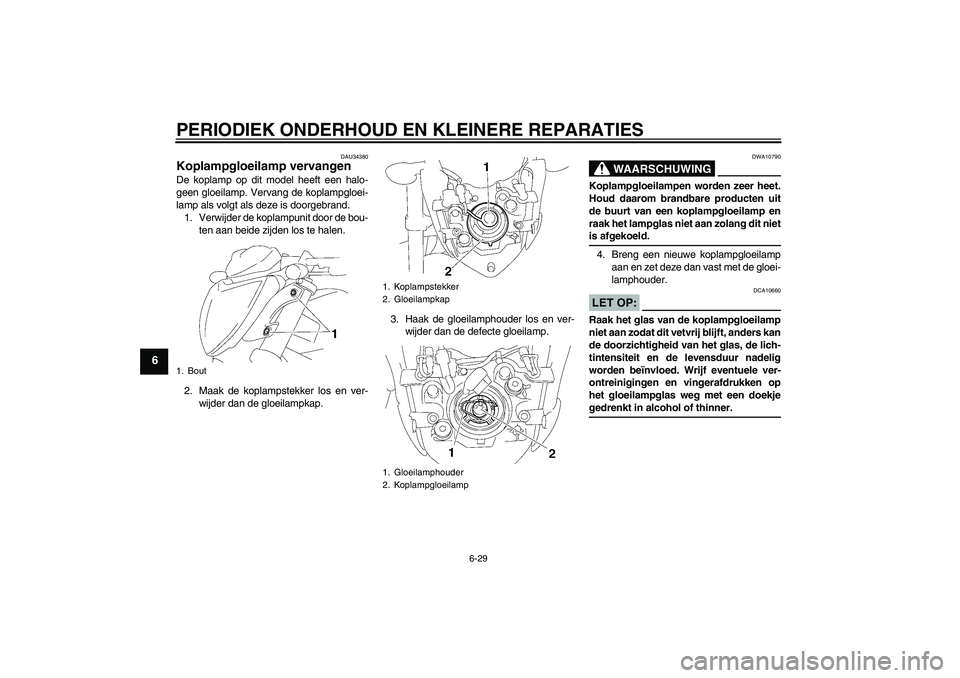

Koplampgloeilamp vervangen De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.
1. Verwijder de koplampunit door de bou-
ten aan beide zijden los te halen.
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
WAARSCHUWING
DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit nietis afgekoeld.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.LET OP:
DCA10660
Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders kan
de doorzichtigheid van het glas, de lich-
tintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekjegedrenkt in alcohol of thinner.
1. Bout
1. Koplampstekker
2. Gloeilampkap
1. Gloeilamphouder
2. Koplampgloeilamp
U2D1D0D0.book Page 29 Friday, November 11, 2005 9:31 AM

SPECIFICATIES
8-3
8

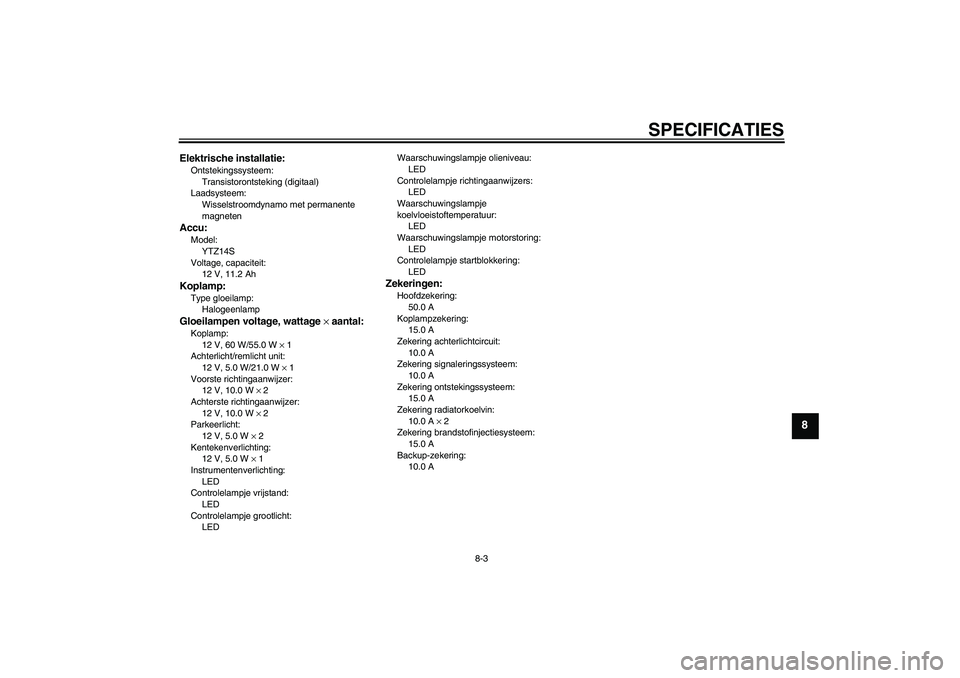

Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LEDWaarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Zekering brandstofinjectiesysteem:
15.0 A
Backup-zekering:
10.0 A
U2D1D0D0.book Page 3 Friday, November 11, 2005 9:31 AM

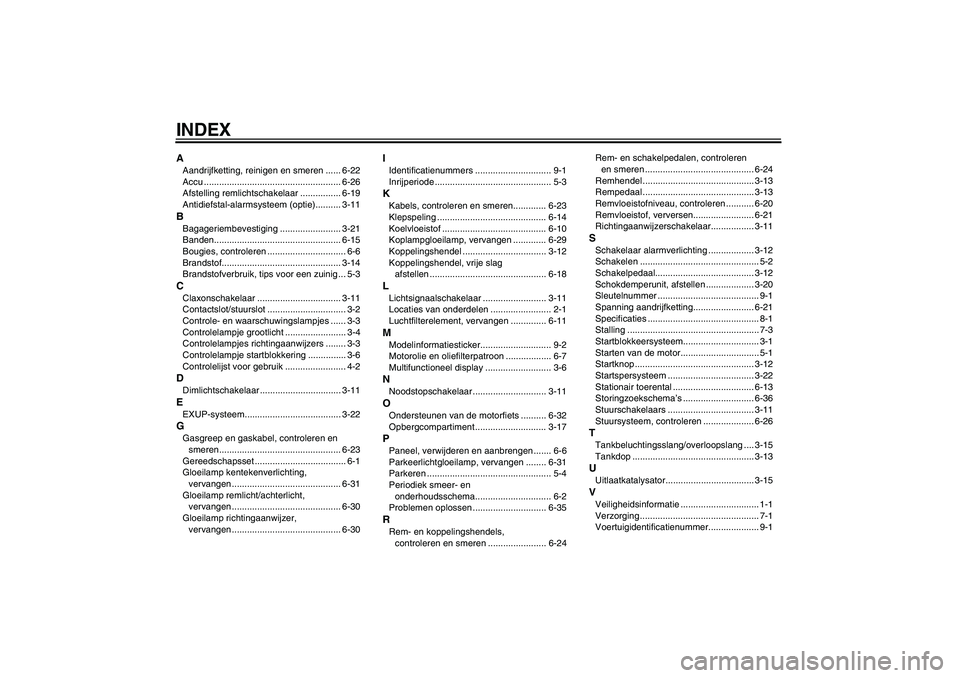

INDEXAAandrijfketting, reinigen en smeren ...... 6-22
