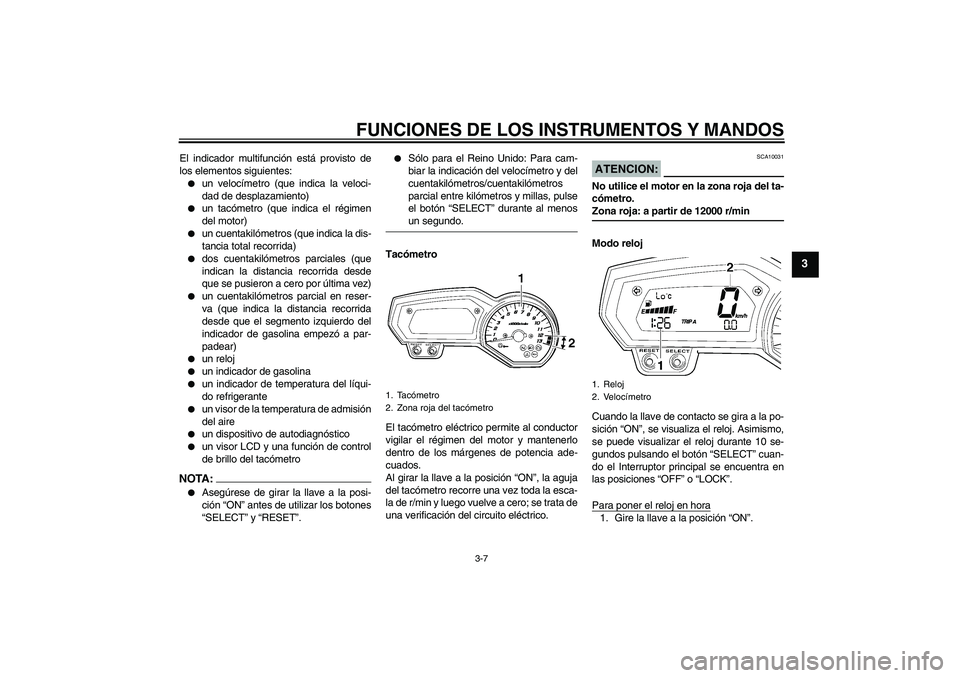

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
El indicador multifunción está provisto de
los elementos siguientes:
un velocímetro (que indica la veloci-
dad de desplazamiento)
un tacómetro (que indica el régimen
del motor)
un cuentakilómetros (que indica la dis-
tancia total recorrida)
dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que el segmento izquierdo del
indicador de gasolina empezó a par-
padear)
un reloj
un indicador de gasolina
un indicador de temperatura del líqui-
do refrigerante
un visor de la temperatura de admisión
del aire
un dispositivo de autodiagnóstico
un visor LCD y una función de control
de brillo del tacómetro
NOTA:
Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.
Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el botón “SELECT” durante al menosun segundo.
Tacómetro
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero; se trata de
una verificación del circuito eléctrico.
ATENCION:
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 12000 r/min
Modo reloj
Cuando la llave de contacto se gira a la po-
sición “ON”, se visualiza el reloj. Asimismo,
se puede visualizar el reloj durante 10 se-
gundos pulsando el botón “SELECT” cuan-
do el Interruptor principal se encuentra en
las posiciones “OFF” o “LOCK”.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
1. Tacómetro
2. Zona roja del tacómetro
1. Reloj
2. Velocímetro
U2D1S0S0.book Page 7 Friday, November 11, 2005 9:55 AM
Page 22 of 98
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3

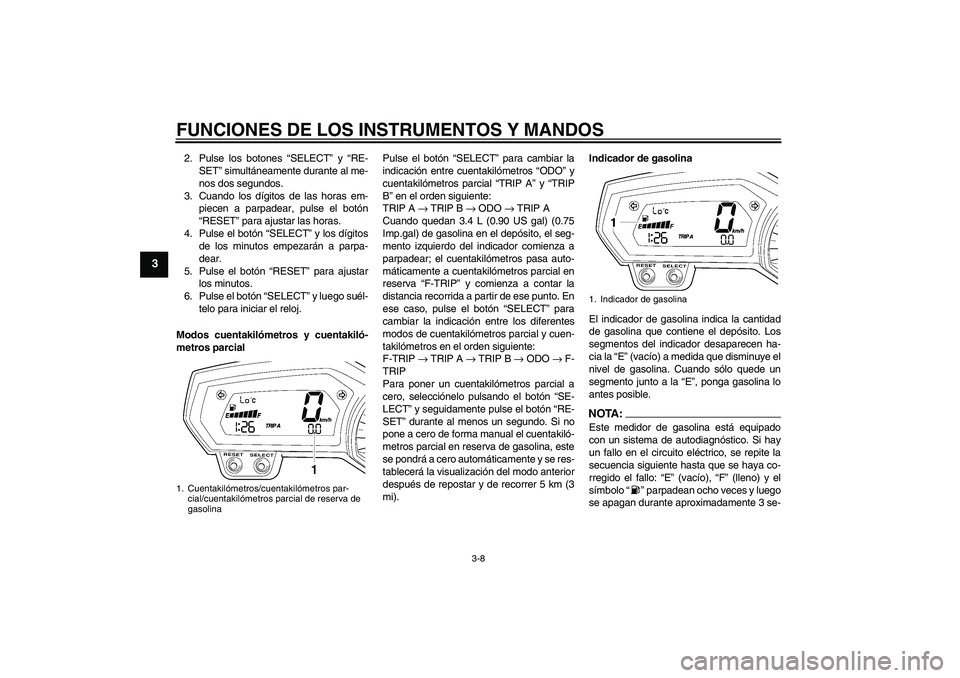

2. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
4. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
5. Pulse el botón “RESET” para ajustar
los minutos.
6. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
Modos cuentakilómetros y cuentakiló-
metros parcialPulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO” y
cuentakilómetros parcial “TRIP A” y “TRIP
B” en el orden siguiente:
TRIP A → TRIP B → ODO → TRIP A
Cuando quedan 3.4 L (0.90 US gal) (0.75
Imp.gal) de gasolina en el depósito, el seg-
mento izquierdo del indicador comienza a
parpadear; el cuentakilómetros pasa auto-
máticamente a cuentakilómetros parcial en
reserva “F-TRIP” y comienza a contar la
distancia recorrida a partir de ese punto. En
ese caso, pulse el botón “SELECT” para
cambiar la indicación entre los diferentes
modos de cuentakilómetros parcial y cuen-
takilómetros en el orden siguiente:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, este
se pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando sólo quede un
segmento junto a la “E”, ponga gasolina lo
antes posible.
NOTA:Este medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si hay
un fallo en el circuito eléctrico, se repite la
secuencia siguiente hasta que se haya co-
rregido el fallo: “E” (vacío), “F” (lleno) y el
símbolo “” parpadean ocho veces y luego
se apagan durante aproximadamente 3 se-
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
1. Indicador de gasolina
U2D1S0S0.book Page 8 Friday, November 11, 2005 9:55 AM
Page 23 of 98
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3

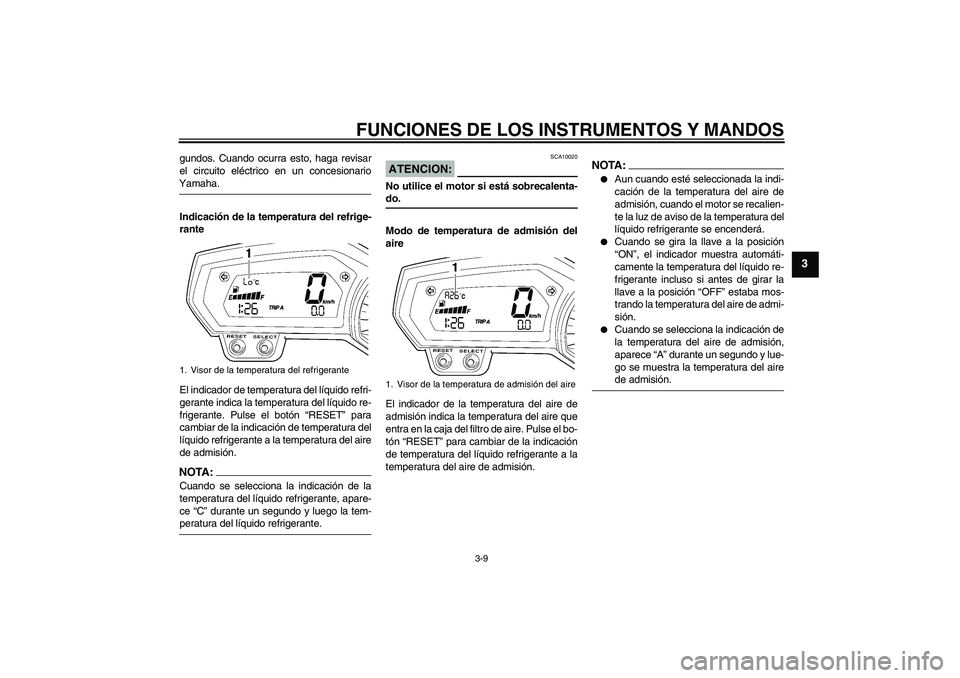

gundos. Cuando ocurra esto, haga revisar
el circuito eléctrico en un concesionarioYamaha.
Indicación de la temperatura del refrige-
rante
El indicador de temperatura del líquido refri-
gerante indica la temperatura del líquido re-
frigerante. Pulse el botón “RESET” para
cambiar de la indicación de temperatura del
líquido refrigerante a la temperatura del aire
de admisión.NOTA:Cuando se selecciona la indicación de la
temperatura del líquido refrigerante, apare-
ce “C” durante un segundo y luego la tem-peratura del líquido refrigerante.
ATENCION:
SCA10020
No utilice el motor si está sobrecalenta-do.
Modo de temperatura de admisión del
aire
El indicador de la temperatura del aire de
admisión indica la temperatura del aire que
entra en la caja del filtro de aire. Pulse el bo-
tón “RESET” para cambiar de la indicación
de temperatura del líquido refrigerante a la
temperatura del aire de admisión.
NOTA:
Aun cuando esté seleccionada la indi-
cación de la temperatura del aire de
admisión, cuando el motor se recalien-
te la luz de aviso de la temperatura del
líquido refrigerante se encenderá.
Cuando se gira la llave a la posición
“ON”, el indicador muestra automáti-
camente la temperatura del líquido re-
frigerante incluso si antes de girar la
llave a la posición “OFF” estaba mos-
trando la temperatura del aire de admi-
sión.
Cuando se selecciona la indicación de
la temperatura del aire de admisión,
aparece “A” durante un segundo y lue-
go se muestra la temperatura del airede admisión.
1. Visor de la temperatura del refrigerante
1. Visor de la temperatura de admisión del aire
U2D1S0S0.book Page 9 Friday, November 11, 2005 9:55 AM
Page 24 of 98
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3

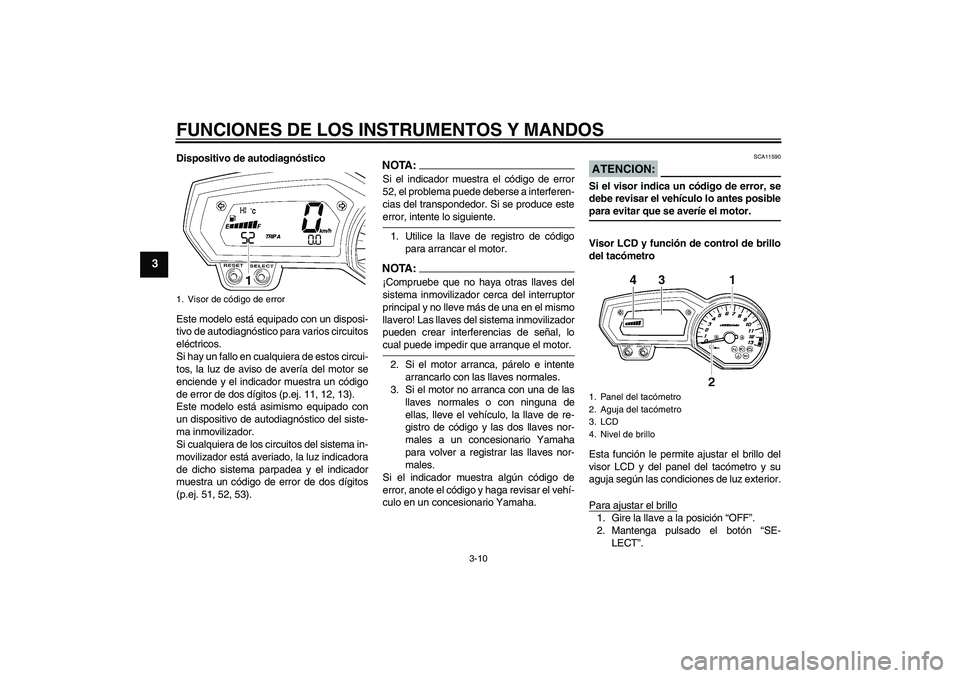

Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si hay un fallo en cualquiera de estos circui-
tos, la luz de aviso de avería del motor se
enciende y el indicador muestra un código
de error de dos dígitos (p.ej. 11, 12, 13).
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador.
Si cualquiera de los circuitos del sistema in-
movilizador está averiado, la luz indicadora
de dicho sistema parpadea y el indicador
muestra un código de error de dos dígitos
(p.ej. 51, 52, 53).
NOTA:Si el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce esteerror, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.NOTA:¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el indicador muestra algún código de
error, anote el código y haga revisar el vehí-
culo en un concesionario Yamaha.
ATENCION:
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posiblepara evitar que se averíe el motor.
Visor LCD y función de control de brillo
del tacómetro
Esta función le permite ajustar el brillo del
visor LCD y del panel del tacómetro y su
aguja según las condiciones de luz exterior.
Para ajustar el brillo1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón “SE-
LECT”.
1. Visor de código de error
1. Panel del tacómetro
2. Aguja del tacómetro
3. LCD
4. Nivel de brillo
U2D1S0S0.book Page 10 Friday, November 11, 2005 9:55 AM
Page 25 of 98
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3

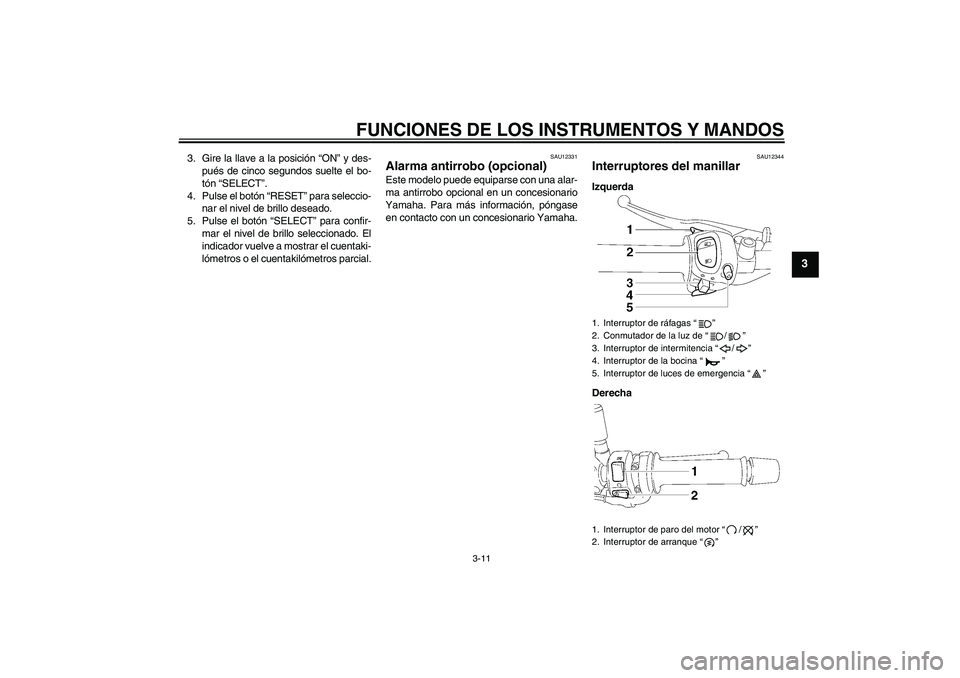

3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el bo-
tón “SELECT”.
4. Pulse el botón “RESET” para seleccio-
nar el nivel de brillo deseado.
5. Pulse el botón “SELECT” para confir-
mar el nivel de brillo seleccionado. El
indicador vuelve a mostrar el cuentaki-
lómetros o el cuentakilómetros parcial.
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
SAU12344
Interruptores del manillar Izquerda
Derecha1. Interruptor de ráfagas “”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
5. Interruptor de luces de emergencia “”
1. Interruptor de paro del motor “/”
2. Interruptor de arranque “”
U2D1S0S0.book Page 11 Friday, November 11, 2005 9:55 AM
Page 26 of 98
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU12350

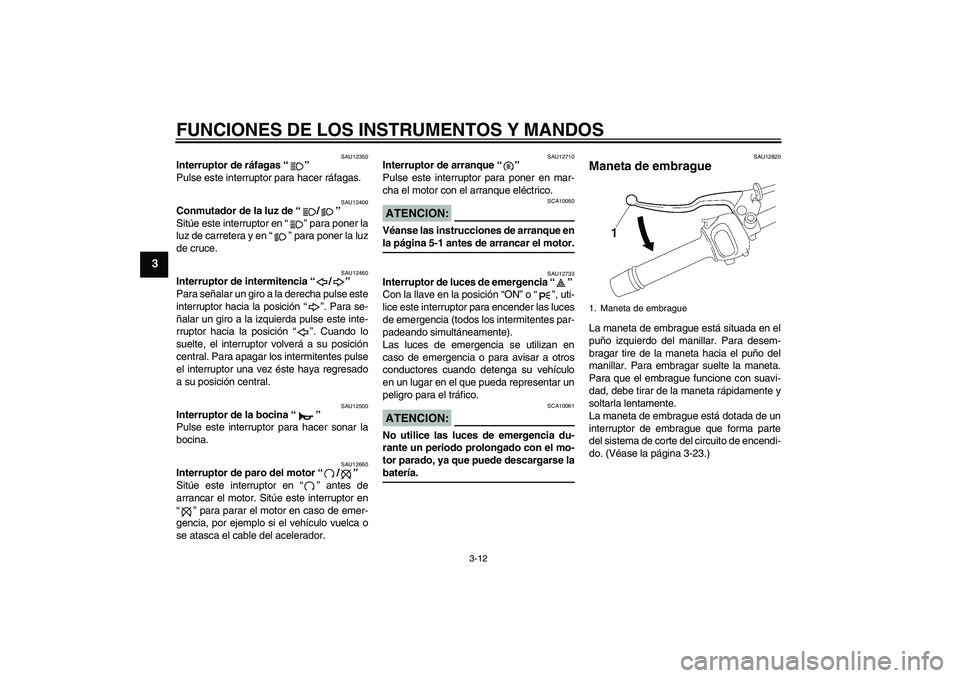

Interruptor de ráfagas “”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12710
Interruptor de arranque “”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
SAU12733
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCION:
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU12820
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-23.)1. Maneta de embrague
U2D1S0S0.book Page 12 Friday, November 11, 2005 9:55 AM
Page 27 of 98

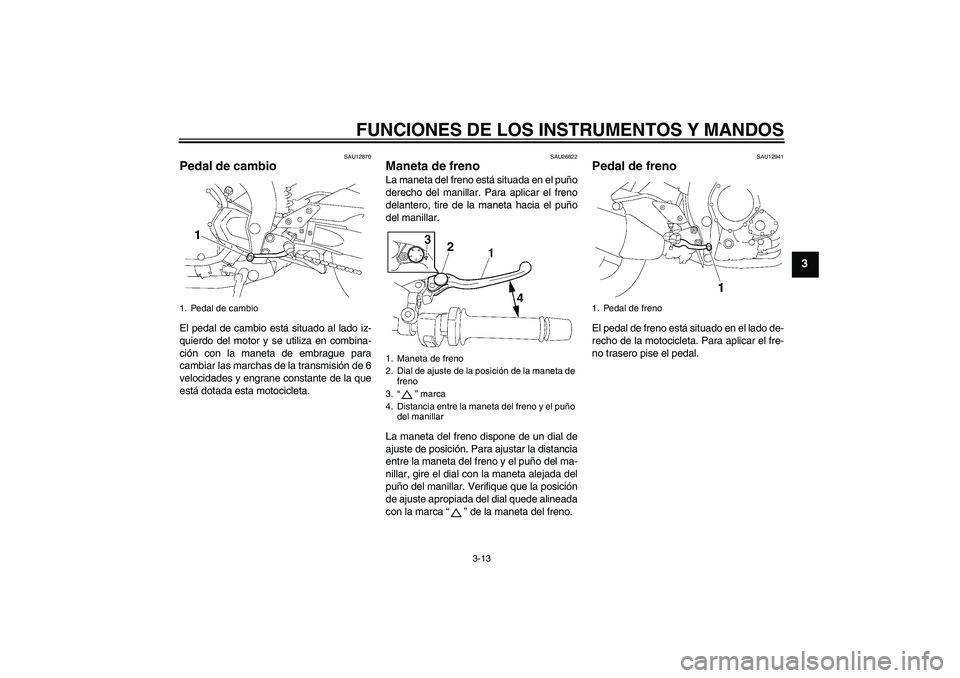

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU12870
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 6
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU26822
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el dial con la maneta alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineada
con la marca “” de la maneta del freno.
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
1. Pedal de cambio
1. Maneta de freno
2. Dial de ajuste de la posición de la maneta de
freno
3.“” marca
4. Distancia entre la maneta del freno y el puño
del manillar
1. Pedal de freno
U2D1S0S0.book Page 13 Friday, November 11, 2005 9:55 AM
Page 28 of 98
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU13070
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA:No se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11090
Verifique que el tapón del depósito de
gasolina esté correctamente cerrado an-tes de emprender la marcha.
SAU13220
Gasolina Asegúrese de que haya suficiente gasolina
en el depósito. Cuando ponga gasolina, in-
troduzca la tobera del surtidor en el orificio
de llenado del depósito y lléne hasta la par-
te inferior del tubo de llenado, como se
muestra.
ADVERTENCIA
SWA10880
No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.
Evite derramar gasolina sobre elmotor caliente.
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
U2D1S0S0.book Page 14 Friday, November 11, 2005 9:55 AM
Page 29 of 98

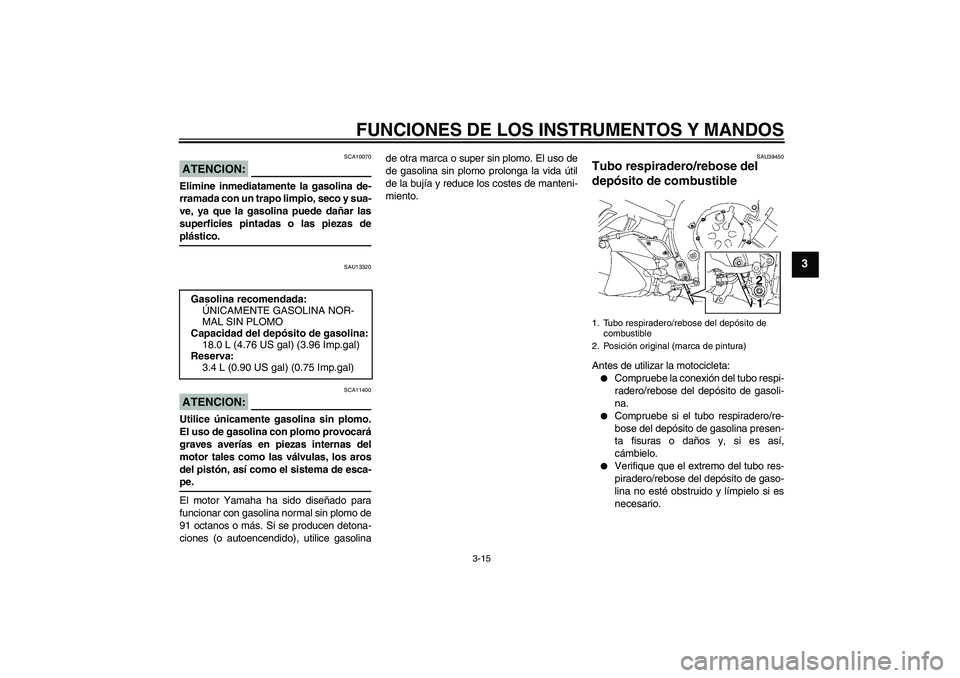

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas deplástico.
SAU13320
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolinade otra marca o super sin plomo. El uso de
de gasolina sin plomo prolonga la vida útil
de la bujía y reduce los costes de manteni-
miento.
SAU39450
Tubo respiradero/rebose del
depósito de combustible Antes de utilizar la motocicleta:
Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.
Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.
Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario. Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Reserva:
3.4 L (0.90 US gal) (0.75 Imp.gal)
1. Tubo respiradero/rebose del depósito de
combustible
2. Posición original (marca de pintura)
U2D1S0S0.book Page 15 Friday, November 11, 2005 9:55 AM
Page 30 of 98

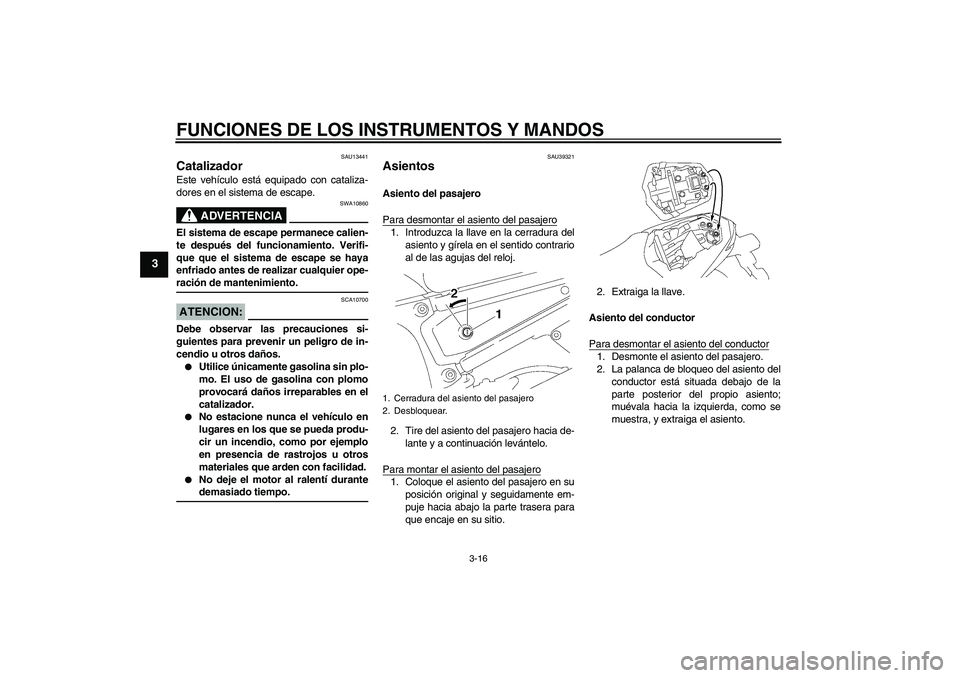

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SAU13441
Catalizador Este vehículo está equipado con cataliza-
dores en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.
Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.
No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.
No deje el motor al ralentí durantedemasiado tiempo.
SAU39321
Asientos Asiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Tire del asiento del pasajero hacia de-
lante y a continuación levántelo.
Para montar el asiento del pasajero1. Coloque el asiento del pasajero en su
posición original y seguidamente em-
puje hacia abajo la parte trasera para
que encaje en su sitio.2. Extraiga la llave.
Asiento del conductor
Para desmontar el asiento del conductor
1. Desmonte el asiento del pasajero.
2. La palanca de bloqueo del asiento del
conductor está situada debajo de la
parte posterior del propio asiento;
muévala hacia la izquierda, como se
muestra, y extraiga el asiento.
1. Cerradura del asiento del pasajero
2. Desbloquear.
U2D1S0S0.book Page 16 Friday, November 11, 2005 9:55 AM
