Page 81 of 98
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35
6

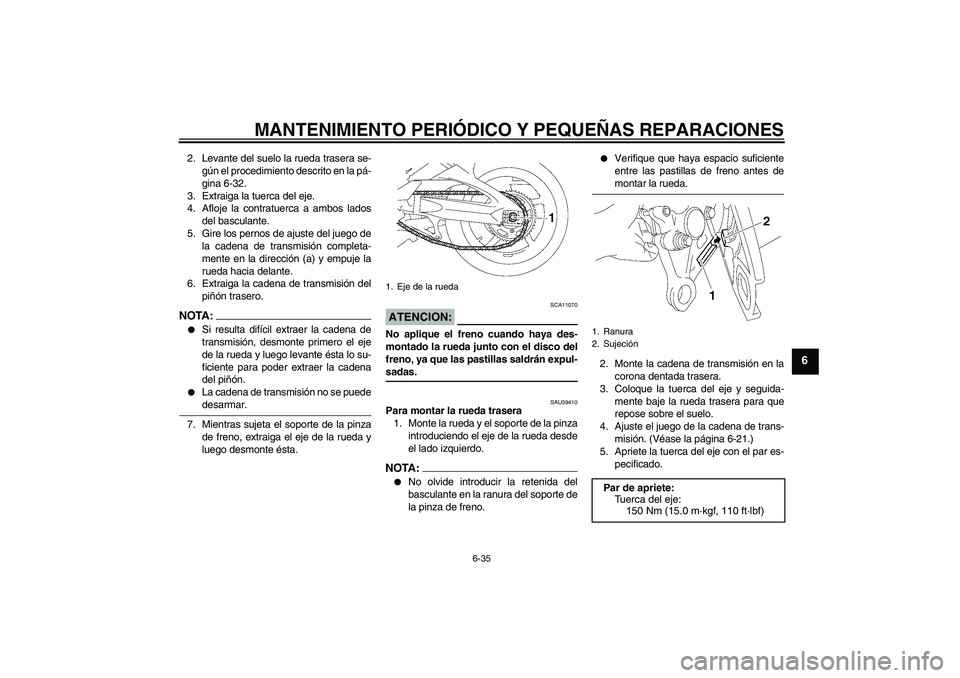

2. Levante del suelo la rueda trasera se-
gún el procedimiento descrito en la pá-
gina 6-32.
3. Extraiga la tuerca del eje.
4. Afloje la contratuerca a ambos lados
del basculante.
5. Gire los pernos de ajuste del juego de
la cadena de transmisión completa-
mente en la dirección (a) y empuje la
rueda hacia delante.
6. Extraiga la cadena de transmisión del
piñón trasero.NOTA:
Si resulta difícil extraer la cadena de
transmisión, desmonte primero el eje
de la rueda y luego levante ésta lo su-
ficiente para poder extraer la cadena
del piñón.
La cadena de transmisión no se puededesarmar.
7. Mientras sujeta el soporte de la pinza
de freno, extraiga el eje de la rueda y
luego desmonte ésta.
ATENCION:
SCA11070
No aplique el freno cuando haya des-
montado la rueda junto con el disco del
freno, ya que las pastillas saldrán expul-sadas.
SAU39410
Para montar la rueda trasera
1. Monte la rueda y el soporte de la pinza
introduciendo el eje de la rueda desde
el lado izquierdo.NOTA:
No olvide introducir la retenida del
basculante en la ranura del soporte de
la pinza de freno.
Verifique que haya espacio suficiente
entre las pastillas de freno antes demontar la rueda.
2. Monte la cadena de transmisión en la
corona dentada trasera.
3. Coloque la tuerca del eje y seguida-
mente baje la rueda trasera para que
repose sobre el suelo.
4. Ajuste el juego de la cadena de trans-
misión. (Véase la página 6-21.)
5. Apriete la tuerca del eje con el par es-
pecificado.
1. Eje de la rueda
1. Ranura
2. Sujeción
Par de apriete:
Tuerca del eje:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1S0S0.book Page 35 Friday, November 11, 2005 9:55 AM
Page 82 of 98
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-36
6
SAU25870

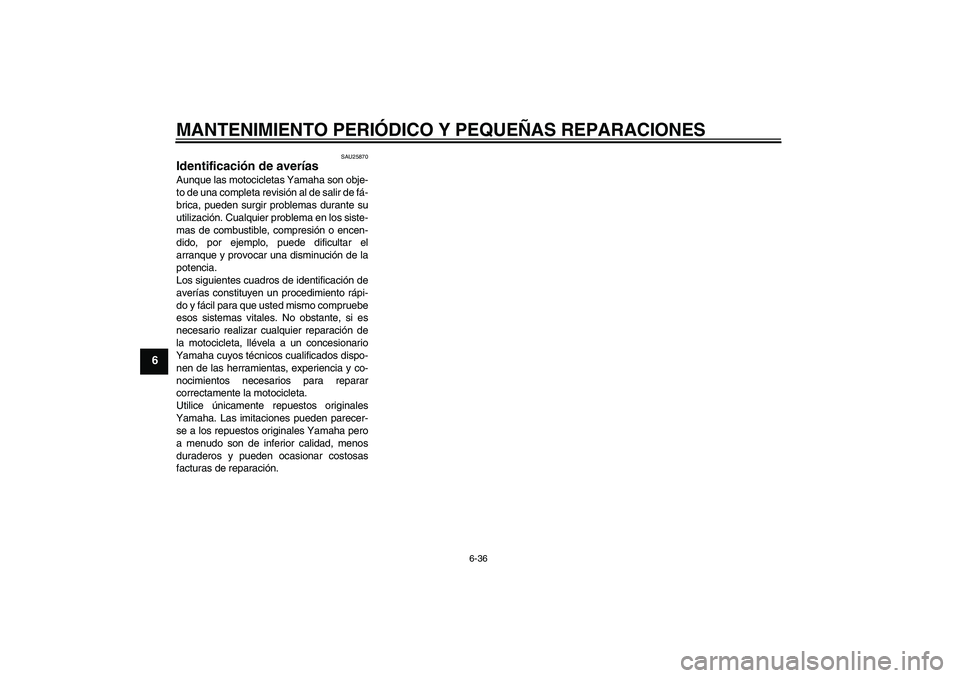

Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una completa revisión al de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.U2D1S0S0.book Page 36 Friday, November 11, 2005 9:55 AM
Page 83 of 98
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-37
6
SAU25911

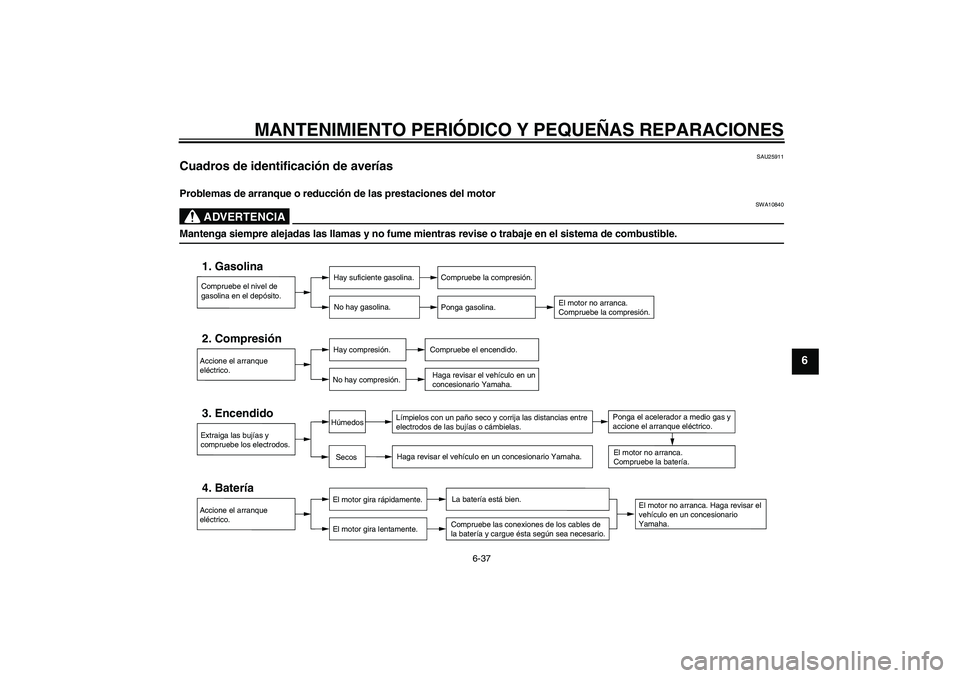

Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motor
ADVERTENCIA
SWA10840
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Ponga el acelerador a medio gas y
accione el arranque eléctrico.
U2D1S0S0.book Page 37 Friday, November 11, 2005 9:55 AM
Page 84 of 98
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-38
6

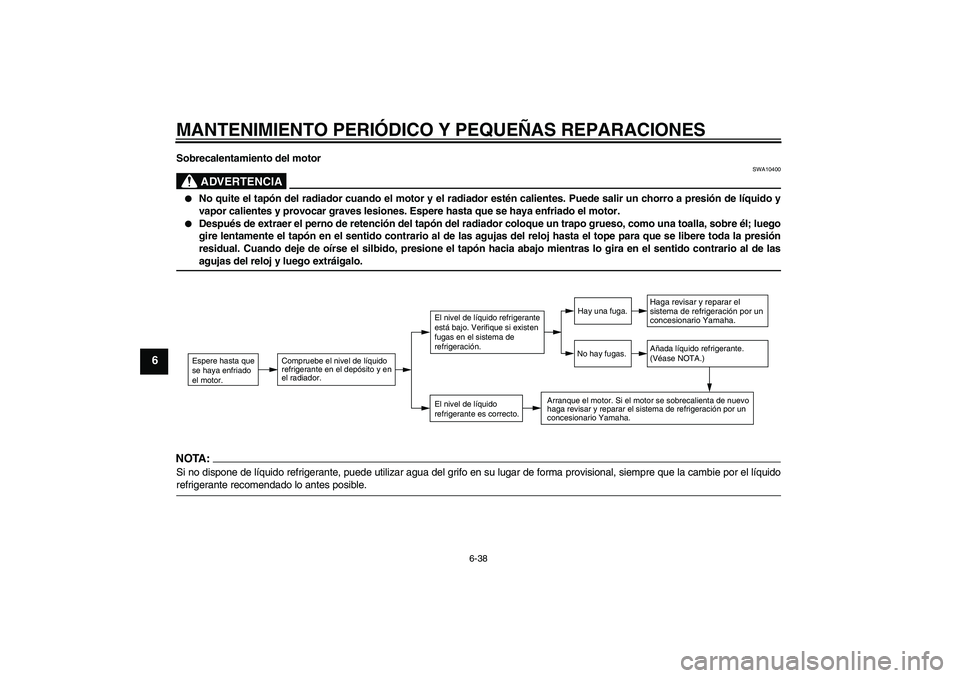

Sobrecalentamiento del motor
ADVERTENCIA
SWA10400
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
Después de extraer el perno de retención del tapón del radiador coloque un trapo grueso, como una toalla, sobre él; luego
gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere toda la presión
residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de lasagujas del reloj y luego extráigalo.
NOTA:Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquidorefrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U2D1S0S0.book Page 38 Friday, November 11, 2005 9:55 AM
Page 85 of 98
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU26011

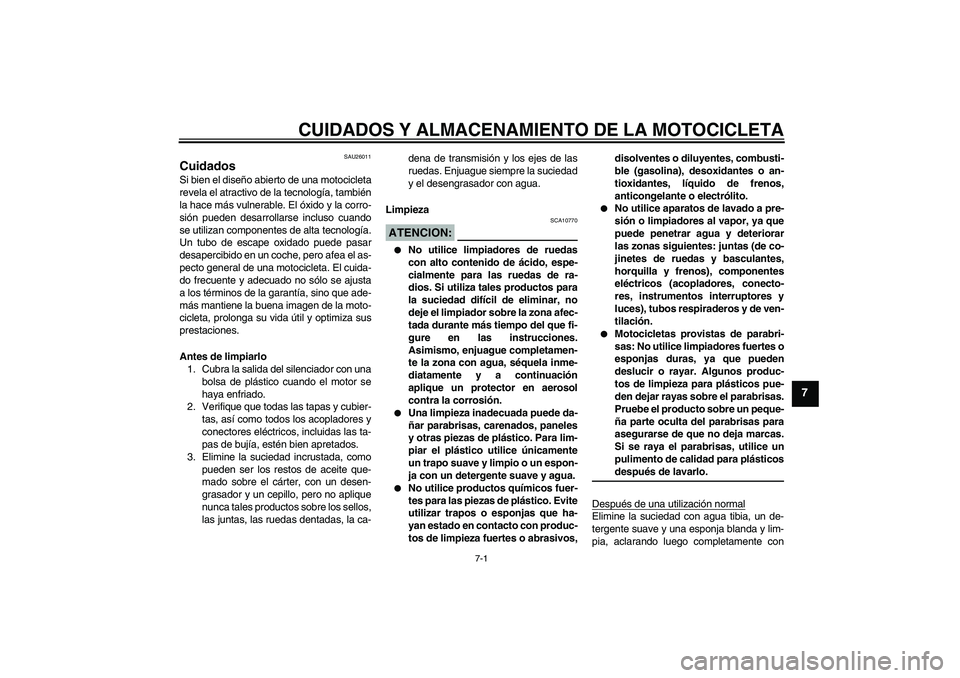

Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas, las ruedas dentadas, la ca-dena de transmisión y los ejes de las
ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCION:
SCA10770
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
Una limpieza inadecuada puede da-
ñar parabrisas, carenados, paneles
y otras piezas de plástico. Para lim-
piar el plástico utilice únicamente
un trapo suave y limpio o un espon-
ja con un detergente suave y agua.
No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticosdespués de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
U2D1S0S0.book Page 1 Friday, November 11, 2005 9:55 AM
Page 86 of 98
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7

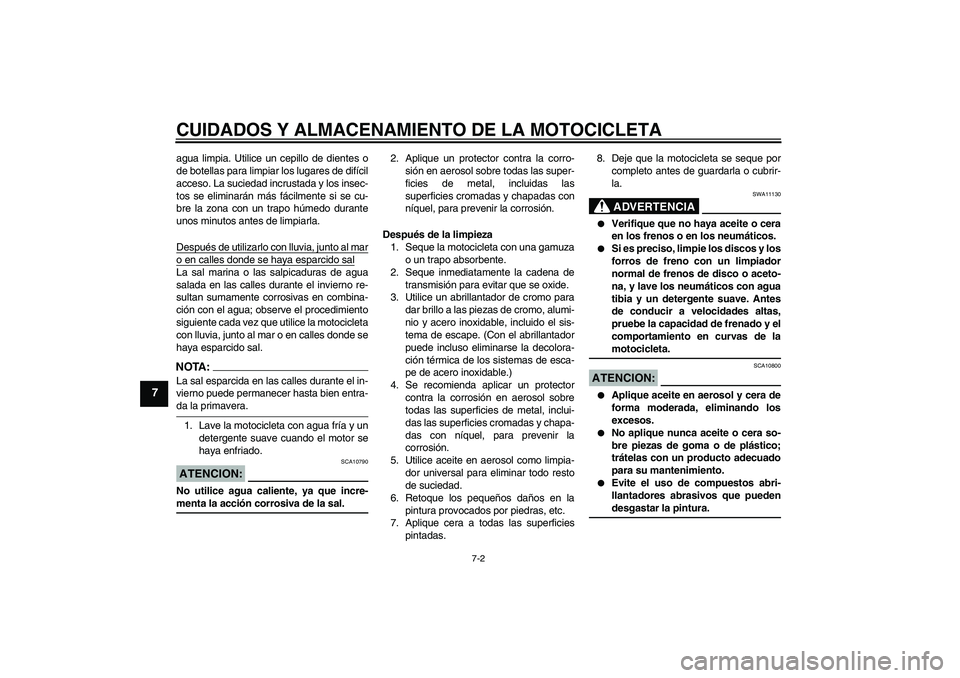

agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que utilice la motocicleta
con lluvia, junto al mar o en calles donde se
haya esparcido sal.NOTA:La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado.ATENCION:
SCA10790
No utilice agua caliente, ya que incre-menta la acción corrosiva de la sal.2. Aplique un protector contra la corro-
sión en aerosol sobre todas las super-
ficies de metal, incluidas las
superficies cromadas y chapadas con
níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable.)
4. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11130
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCION:
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
U2D1S0S0.book Page 2 Friday, November 11, 2005 9:55 AM
Page 87 of 98

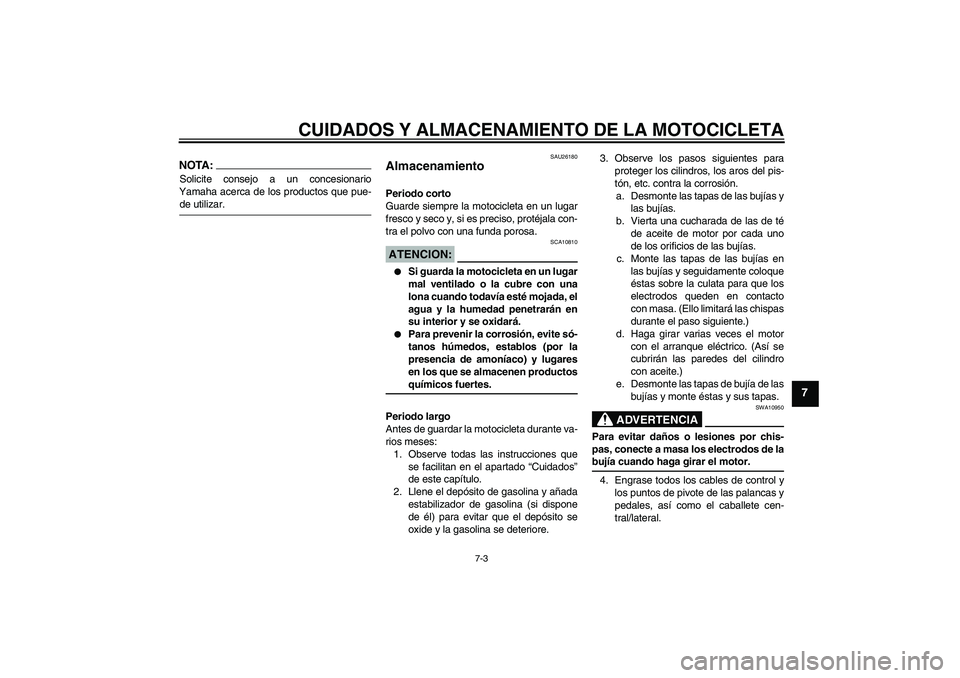

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
NOTA:Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-de utilizar.
SAU26180
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.ATENCION:
SCA10810
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
éstas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite.)
e. Desmonte las tapas de bujía de las
bujías y monte éstas y sus tapas.
ADVERTENCIA
SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de labujía cuando haga girar el motor.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
U2D1S0S0.book Page 3 Friday, November 11, 2005 9:55 AM
Page 88 of 98

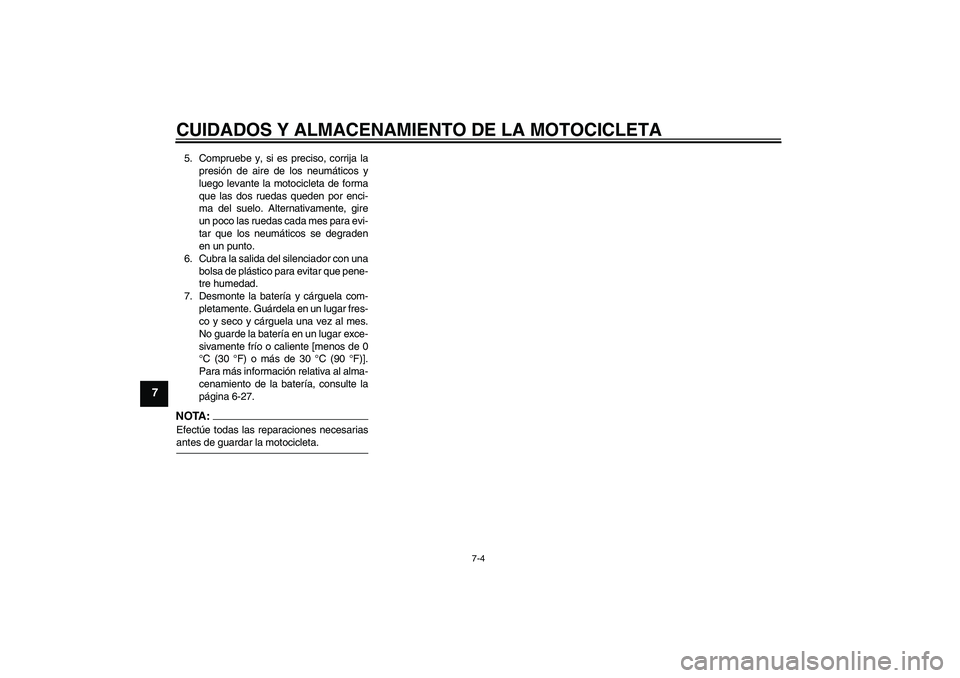

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego levante la motocicleta de forma
que las dos ruedas queden por enci-
ma del suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-27.NOTA:Efectúe todas las reparaciones necesariasantes de guardar la motocicleta.U2D1S0S0.book Page 4 Friday, November 11, 2005 9:55 AM
Page 89 of 98

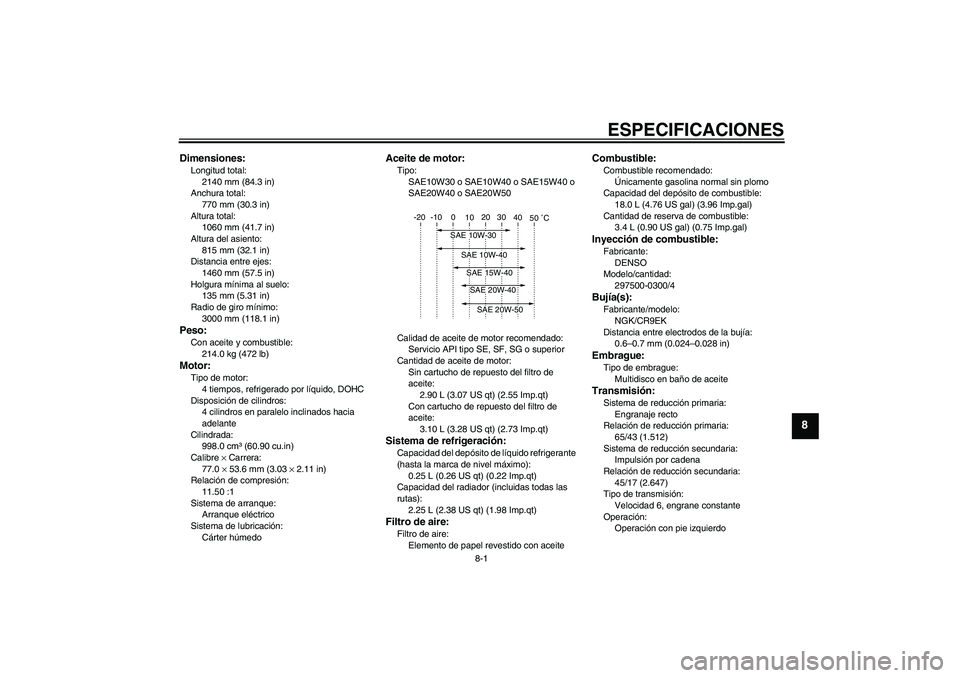

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2140 mm (84.3 in)
Anchura total:
770 mm (30.3 in)
Altura total:
1060 mm (41.7 in)
Altura del asiento:
815 mm (32.1 in)
Distancia entre ejes:
1460 mm (57.5 in)
Holgura mínima al suelo:
135 mm (5.31 in)
Radio de giro mínimo:
3000 mm (118.1 in)Peso:Con aceite y combustible:
214.0 kg (472 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
998.0 cm³ (60.90 cu.in)
Calibre × Carrera:
77.0 × 53.6 mm (3.03 × 2.11 in)
Relación de compresión:
11.50 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
3.10 L (3.28 US qt) (2.73 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.25 L (2.38 US qt) (1.98 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceite
Combustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Cantidad de reserva de combustible:
3.4 L (0.90 US gal) (0.75 Imp.gal)Inyección de combustible:Fabricante:
DENSO
Modelo/cantidad:
297500-0300/4Bujía(s):Fabricante/modelo:
NGK/CR9EK
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
65/43 (1.512)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
45/17 (2.647)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
chapter8 Page 1 Monday, December 19, 2005 11:36 AM
Page 90 of 98

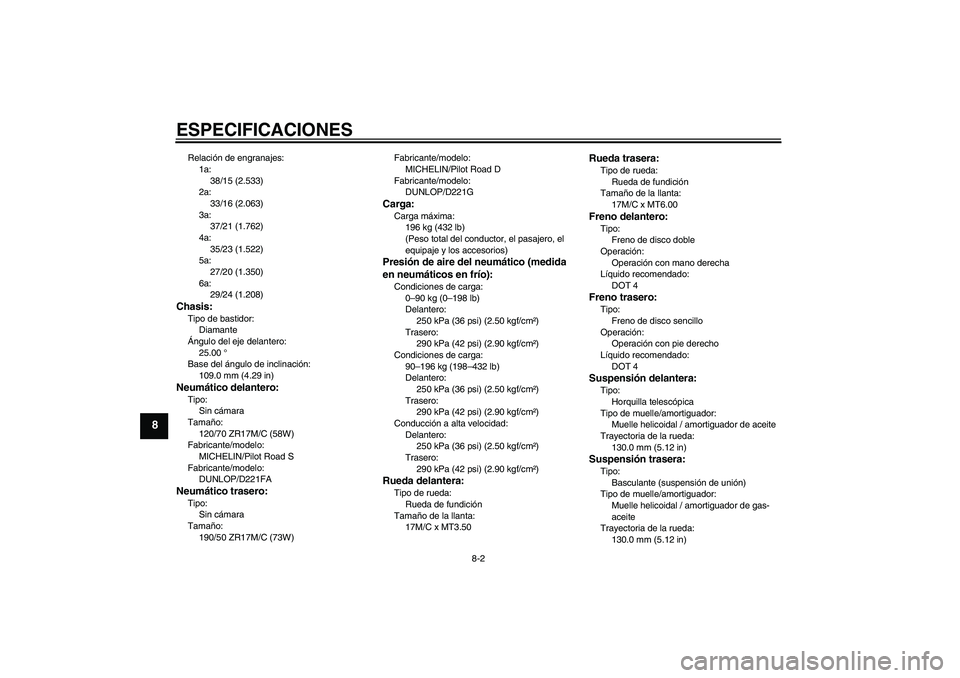

ESPECIFICACIONES
8-2
8
Relación de engranajes:
1a:
38/15 (2.533)
2a:
33/16 (2.063)
3a:
37/21 (1.762)
4a:
35/23 (1.522)
5a:
27/20 (1.350)
6a:
29/24 (1.208)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
25.00 °
Base del ángulo de inclinación:
109.0 mm (4.29 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
MICHELIN/Pilot Road S
Fabricante/modelo:
DUNLOP/D221FANeumático trasero:Tipo:
Sin cámara
Tamaño:
190/50 ZR17M/C (73W)Fabricante/modelo:
MICHELIN/Pilot Road D
Fabricante/modelo:
DUNLOP/D221G
Carga:Carga máxima:
196 kg (432 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Condiciones de carga:
90–196 kg (198–432 lb)
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50
Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT6.00Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)
chapter8 Page 2 Monday, December 19, 2005 11:36 AM
