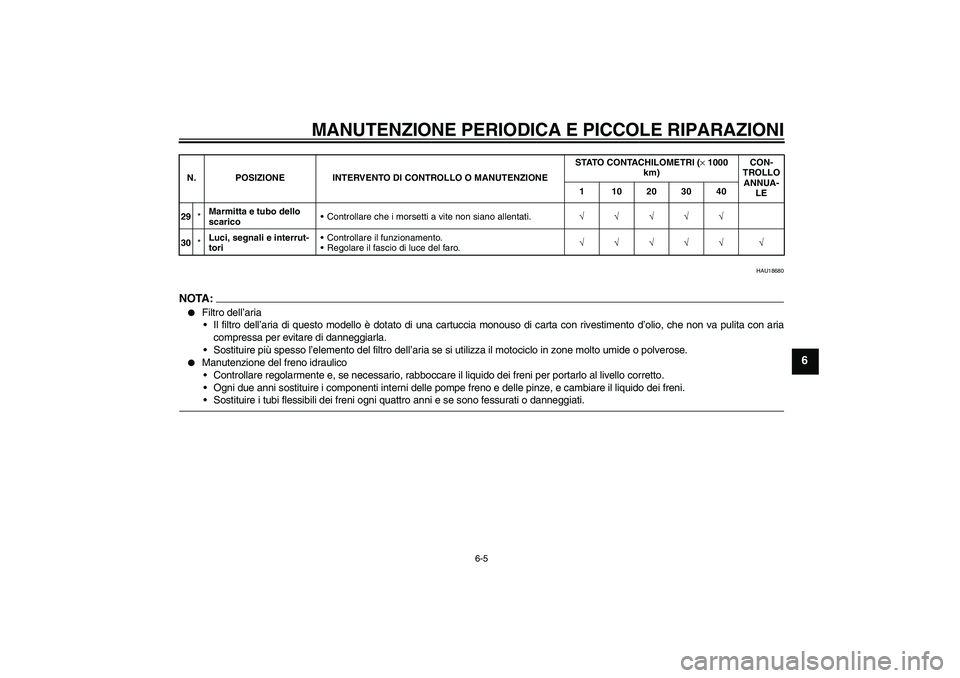

Page 51 of 96

YAMAHA FZ1-N 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU18680
NOTA:
Filtro dell’aria
Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, ch

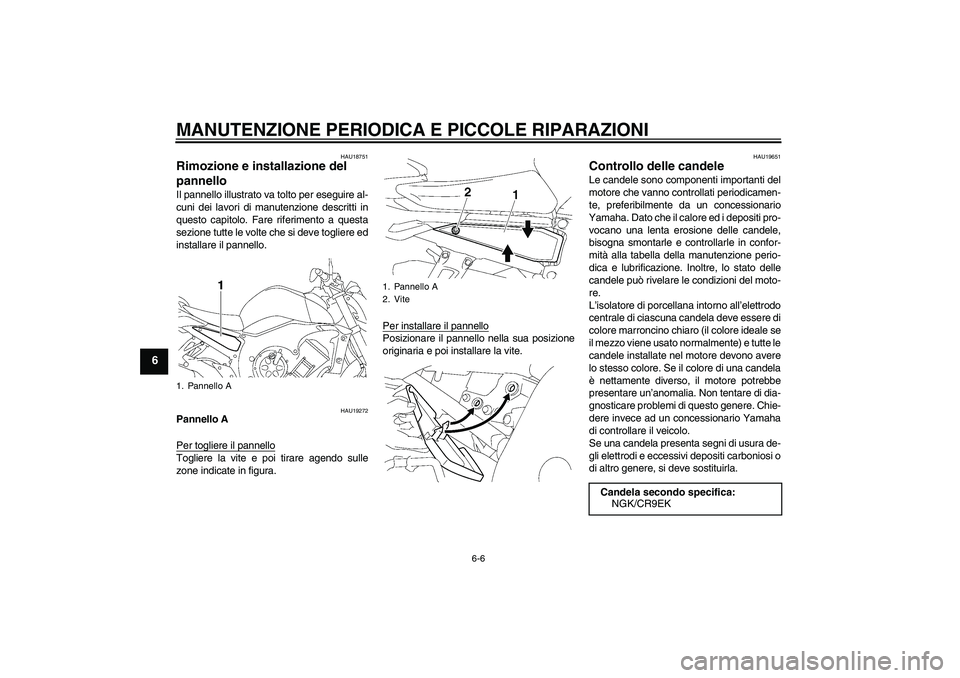

Page 52 of 96

YAMAHA FZ1-N 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU18751
Rimozione e installazione del
pannello Il pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo

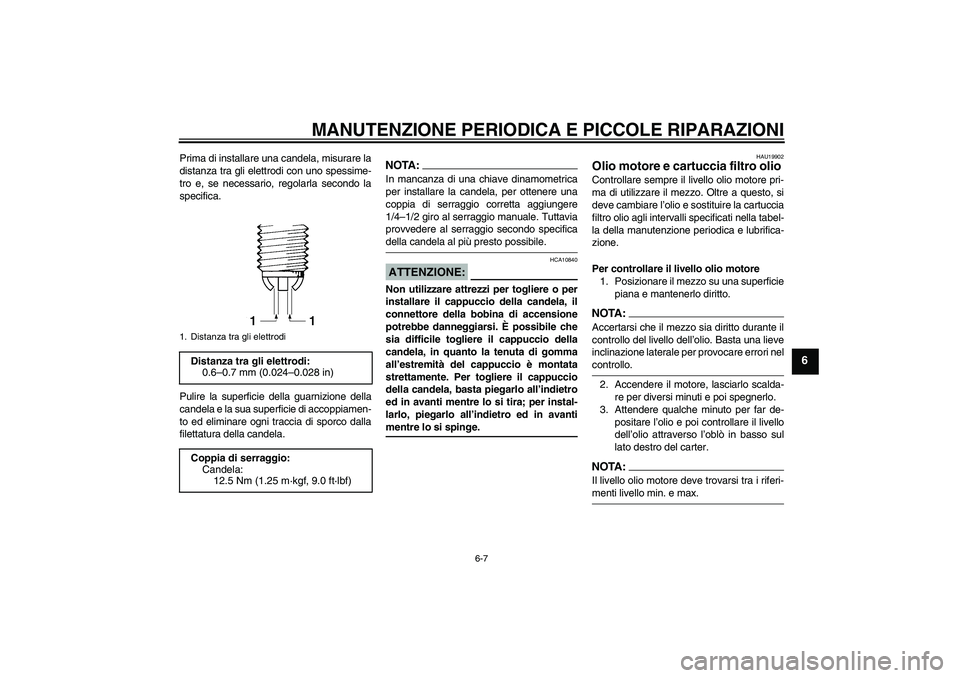

Page 53 of 96

YAMAHA FZ1-N 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulir

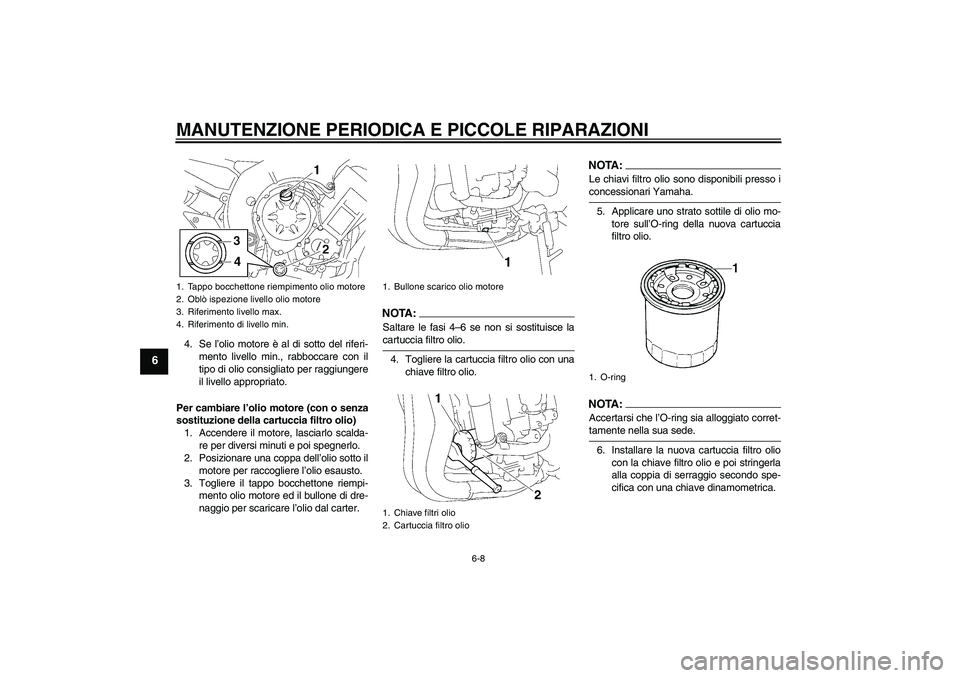

Page 54 of 96

YAMAHA FZ1-N 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
4. Se l’olio motore è al di sotto del riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriat

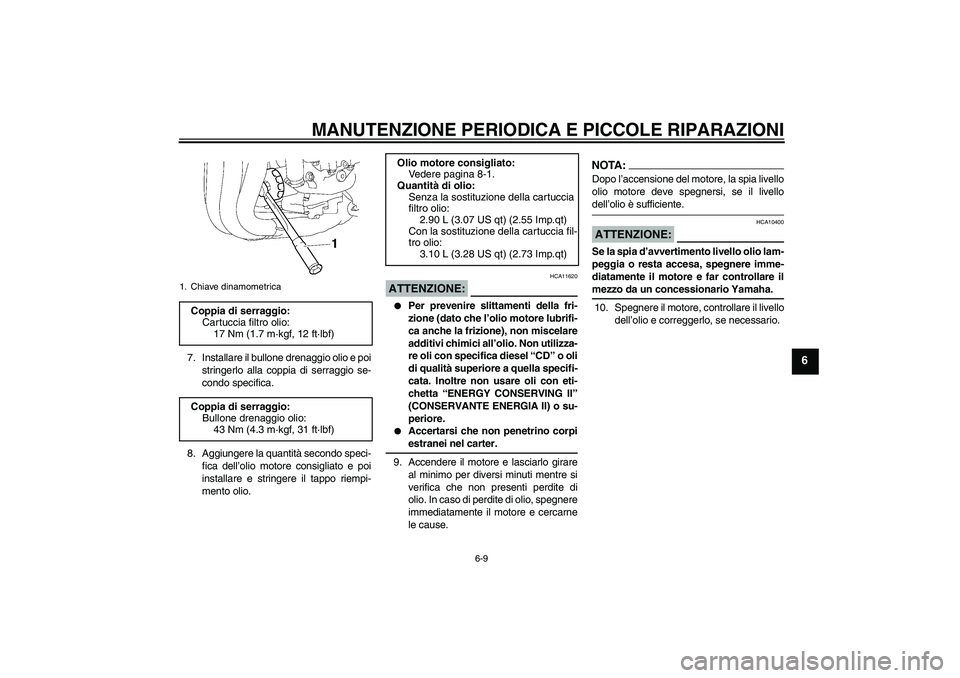

Page 55 of 96

YAMAHA FZ1-N 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6
7. Installare il bullone drenaggio olio e poi
stringerlo alla coppia di serraggio se-
condo specifica.
8. Aggiungere la quantità secondo speci-
fica

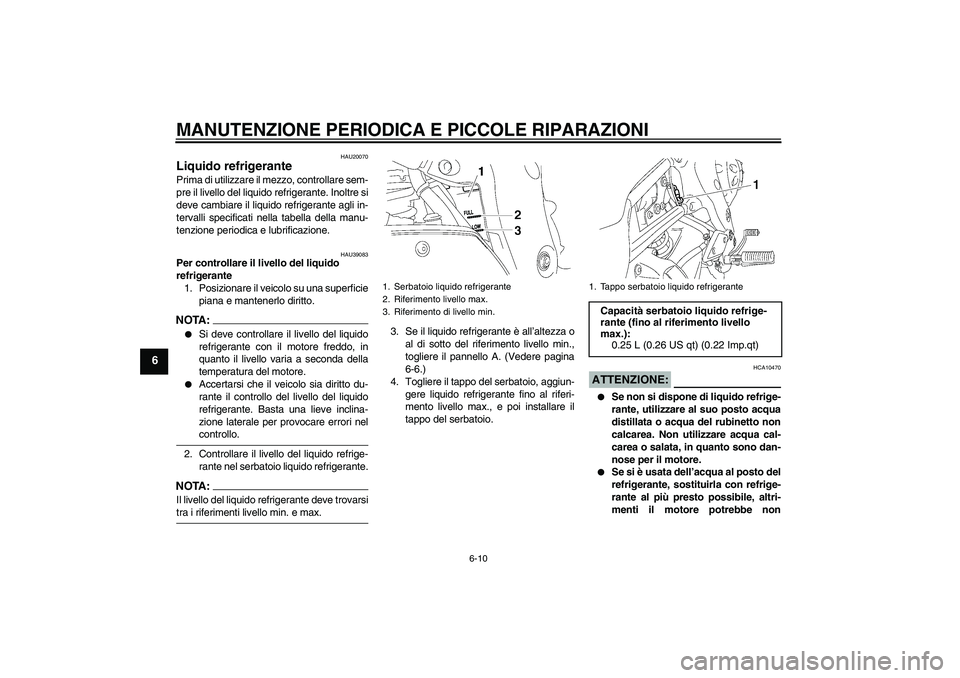

Page 56 of 96

YAMAHA FZ1-N 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il li

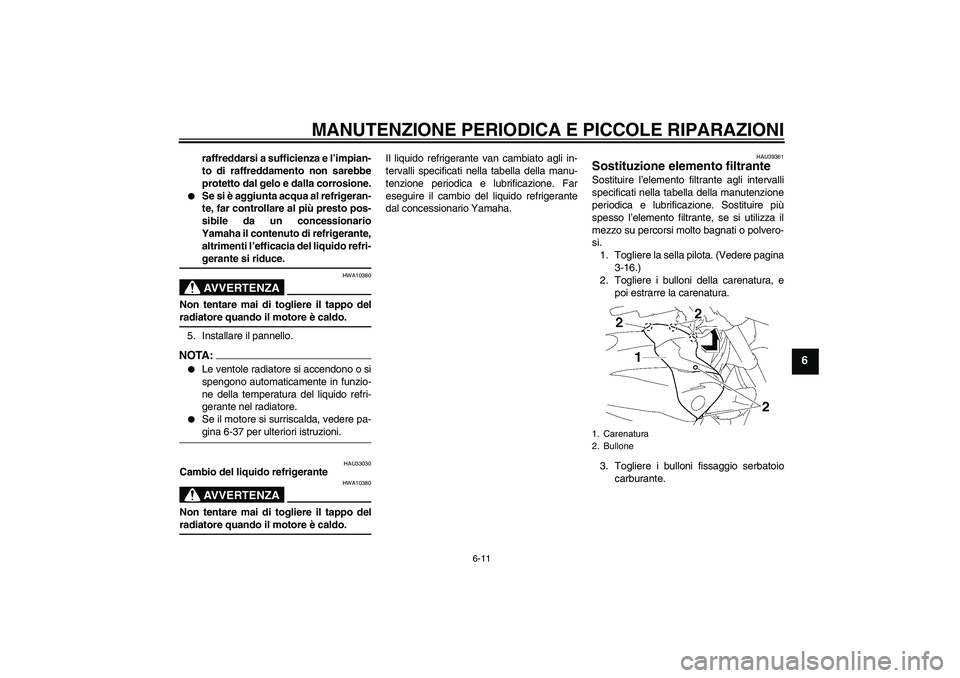

Page 57 of 96

YAMAHA FZ1-N 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
raffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbe
protetto dal gelo e dalla corrosione.

Se si è aggiunta acqua al refrige

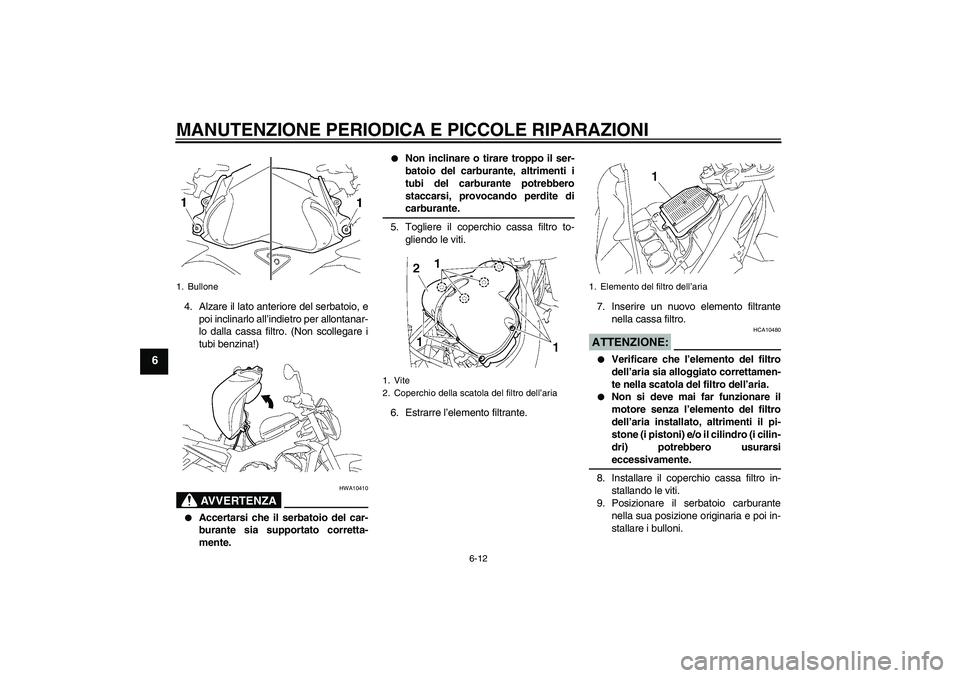

Page 58 of 96

YAMAHA FZ1-N 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
4. Alzare il lato anteriore del serbatoio, e
poi inclinarlo all’indietro per allontanar-
lo dalla cassa filtro. (Non scollegare i
tubi benzina!)
A

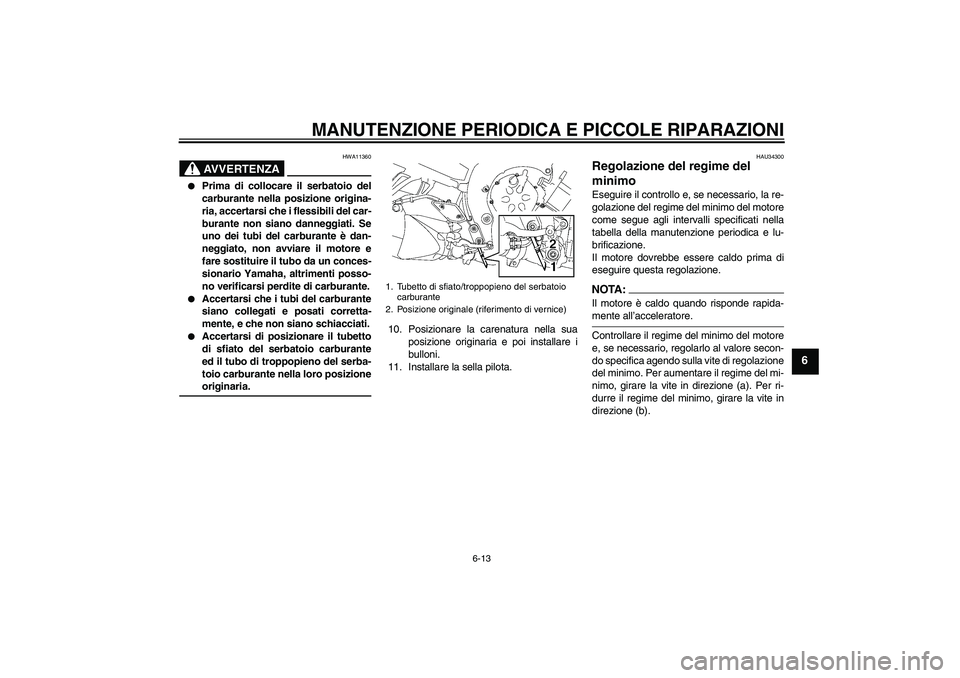

Page 59 of 96

YAMAHA FZ1-N 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
AVVERTENZA
HWA11360

Prima di collocare il serbatoio del
carburante nella posizione origina-
ria, accertarsi che i flessibili del car-
burante non

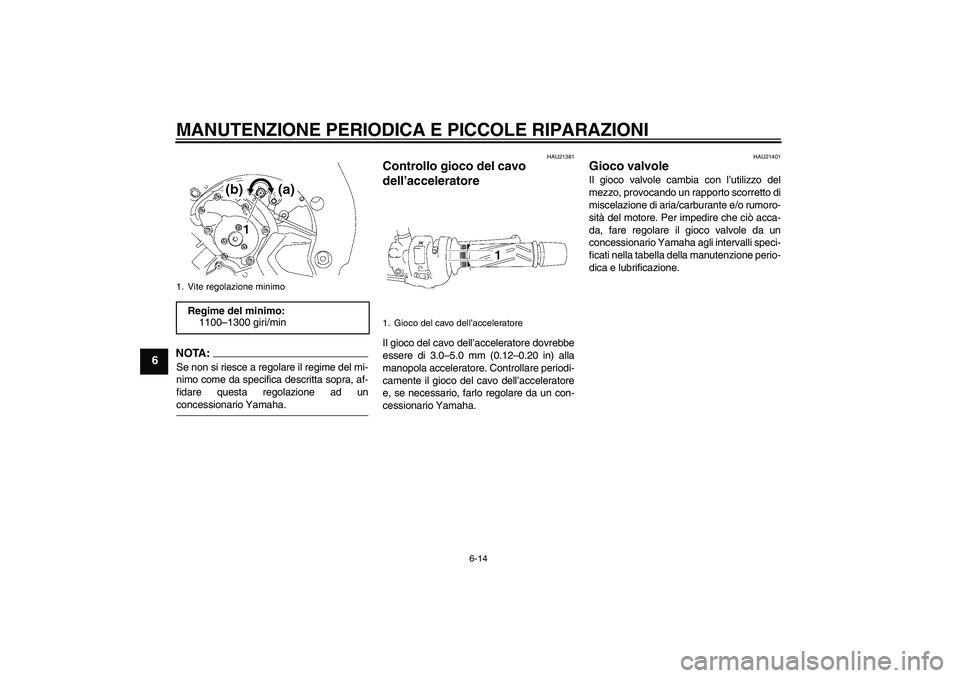

Page 60 of 96

YAMAHA FZ1-N 2006  Manuale duso (in Italian) MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
NOTA:Se non si riesce a regolare il regime del mi-
nimo come da specifica descritta sopra, af-
fidare questa regolazione ad unconcessionario Yamaha.
