Page 41 of 96

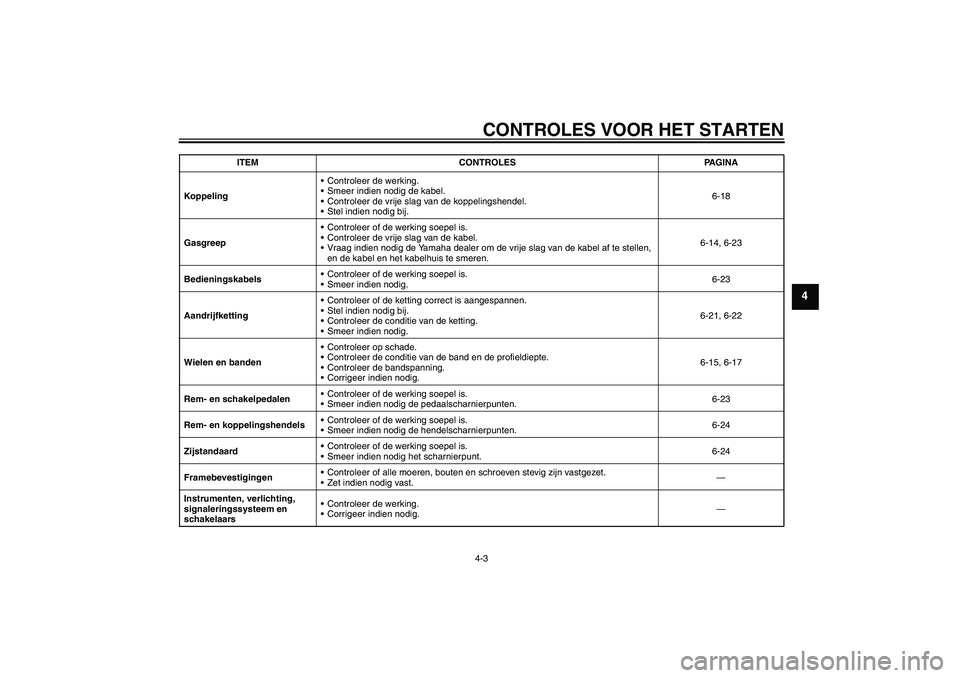

CONTROLES VOOR HET STARTEN4-3
4
KoppelingControleer de werking.
Smeer indien nodig de kabel.
Controleer de vrije slag van de koppelingshendel.
Stel indien nodig bij.6-18
GasgreepControleer of de werking soepel is.
Controleer de vrije slag van de kabel.
Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stellen,
en de kabel en het kabelhuis te smeren.6-14, 6-23
BedieningskabelsControleer of de werking soepel is.
Smeer indien nodig.6-23
AandrijfkettingControleer of de ketting correct is aangespannen.
Stel indien nodig bij.
Controleer de conditie van de ketting.
Smeer indien nodig.6-21, 6-22
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig.6-15, 6-17
Rem- en schakelpedalenControleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten.6-23
Rem- en koppelingshendelsControleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten.6-24
ZijstandaardControleer of de werking soepel is.
Smeer indien nodig het scharnierpunt.6-24
FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet indien nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaarsControleer de werking.
Corrigeer indien nodig.— ITEM CONTROLES PAGINA
U2D1D1D0.book Page 3 Wednesday, September 6, 2006 7:16 PM

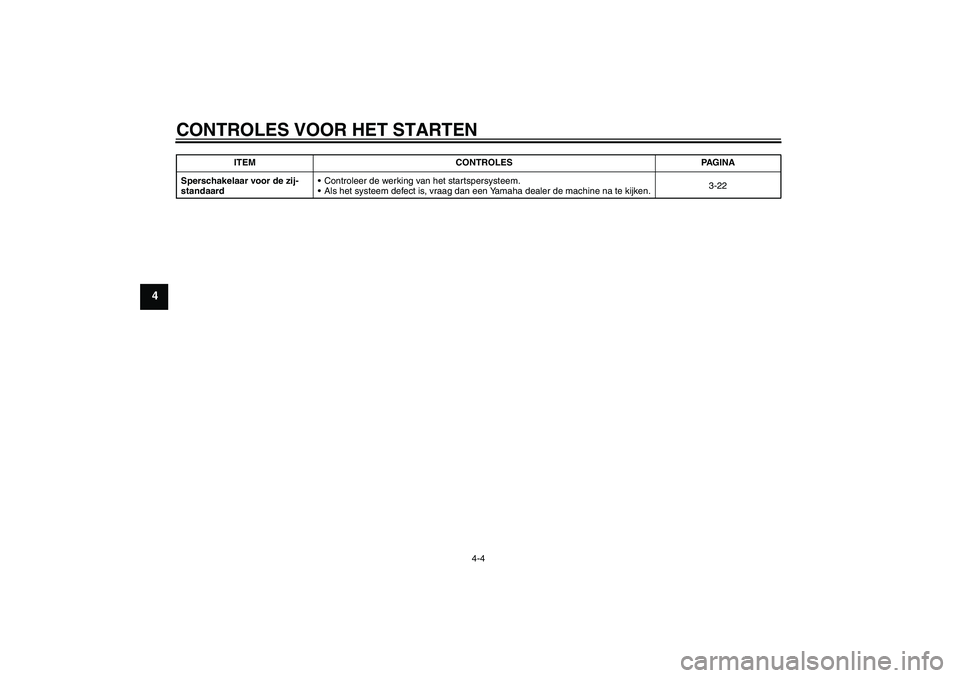

Page 42 of 96
CONTROLES VOOR HET STARTEN
4-4
4
Sperschakelaar voor de zij-
standaardControleer de werking van het startspersysteem.
Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kijken.3-22 ITEM CONTROLES PAGINA
U2D1D1D0.book Page 4 Wednesday, September 6, 2006 7:16 PM

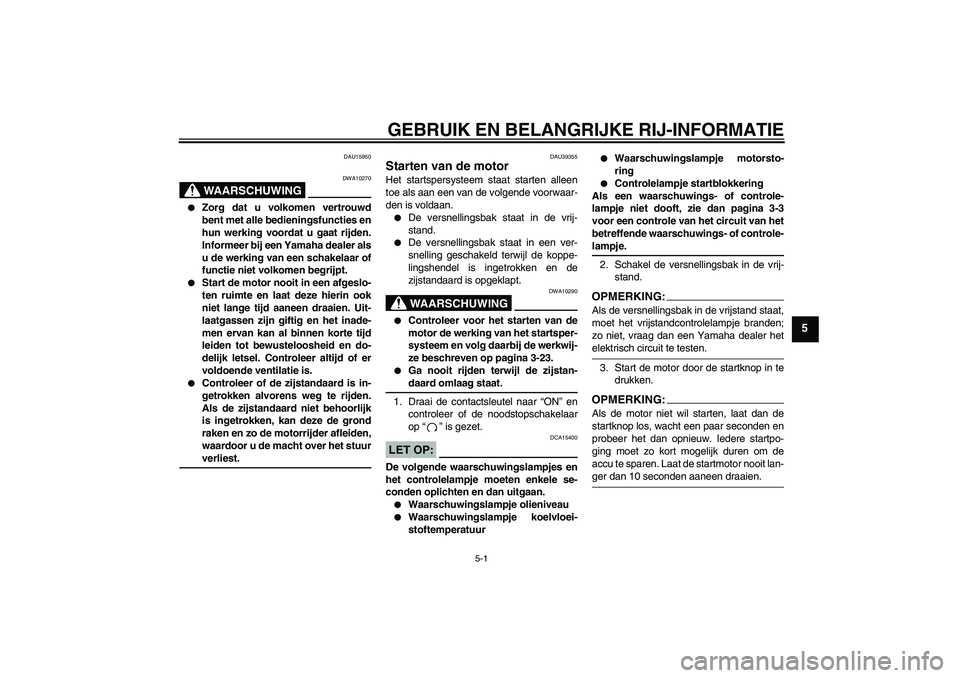

Page 43 of 96
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15950
WAARSCHUWING
DWA10270
Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.
Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.
Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuurverliest.
DAU39355
Starten van de motor Het startspersysteem staat starten alleen
toe als aan een van de volgende voorwaar-
den is voldaan.
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.WAARSCHUWING
DWA10290
Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-23.
Ga nooit rijden terwijl de zijstan-daard omlaag staat.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “” is gezet.
LET OP:
DCA15400
De volgende waarschuwingslampjes en
het controlelampje moeten enkele se-
conden oplichten en dan uitgaan.
Waarschuwingslampje olieniveau
Waarschuwingslampje koelvloei-
stoftemperatuur
Waarschuwingslampje motorsto-
ring
Controlelampje startblokkering
Als een waarschuwings- of controle-
lampje niet dooft, zie dan pagina 3-3
voor een controle van het circuit van het
betreffende waarschuwings- of controle-
lampje.
2. Schakel de versnellingsbak in de vrij-
stand.OPMERKING:Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer hetelektrisch circuit te testen.
3. Start de motor door de startknop in te
drukken.OPMERKING:Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit lan-ger dan 10 seconden aaneen draaien.
U2D1D1D0.book Page 1 Wednesday, September 6, 2006 7:16 PM
Page 44 of 96

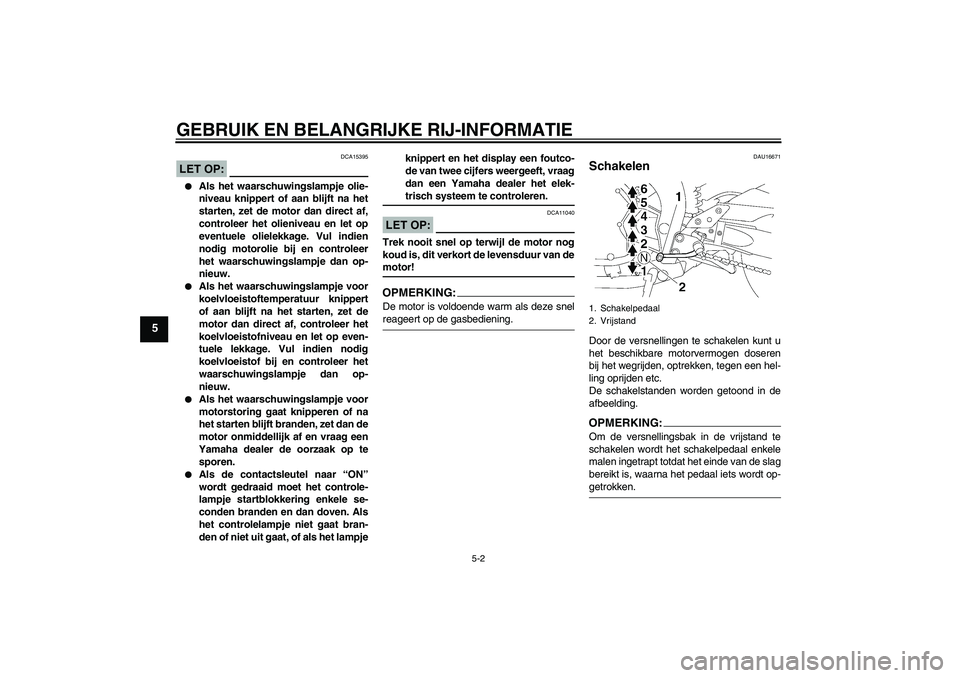

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
LET OP:
DCA15395
Als het waarschuwingslampje olie-
niveau knippert of aan blijft na het
starten, zet de motor dan direct af,
controleer het olieniveau en let op
eventuele olielekkage. Vul indien
nodig motorolie bij en controleer
het waarschuwingslampje dan op-
nieuw.
Als het waarschuwingslampje voor
koelvloeistoftemperatuur knippert
of aan blijft na het starten, zet de
motor dan direct af, controleer het
koelvloeistofniveau en let op even-
tuele lekkage. Vul indien nodig
koelvloeistof bij en controleer het
waarschuwingslampje dan op-
nieuw.
Als het waarschuwingslampje voor
motorstoring gaat knipperen of na
het starten blijft branden, zet dan de
motor onmiddellijk af en vraag een
Yamaha dealer de oorzaak op te
sporen.
Als de contactsleutel naar “ON”
wordt gedraaid moet het controle-
lampje startblokkering enkele se-
conden branden en dan doven. Als
het controlelampje niet gaat bran-
den of niet uit gaat, of als het lampjeknippert en het display een foutco-
de van twee cijfers weergeeft, vraag
dan een Yamaha dealer het elek-
trisch systeem te controleren.
LET OP:
DCA11040
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van demotor!OPMERKING:De motor is voldoende warm als deze snelreageert op de gasbediening.
DAU16671
Schakelen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKING:Om de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-getrokken.1. Schakelpedaal
2. Vrijstand
U2D1D1D0.book Page 2 Wednesday, September 6, 2006 7:16 PM
Page 45 of 96

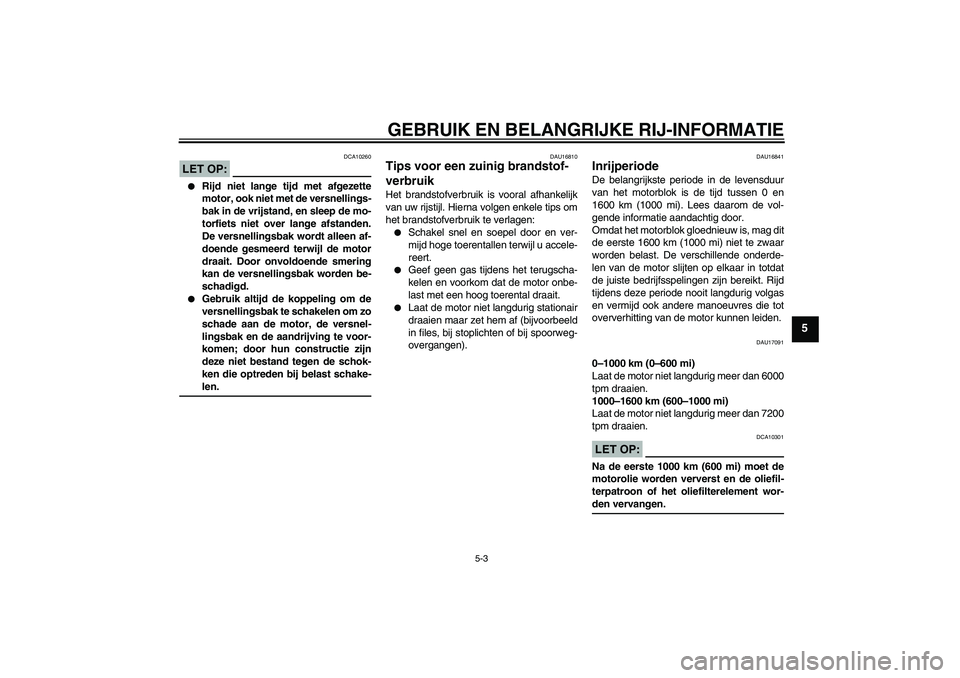

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
LET OP:
DCA10260
Rijd niet lange tijd met afgezette
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep de mo-
torfiets niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.
Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-len.
DAU16810
Tips voor een zuinig brandstof-
verbruik Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16841
Inrijperiode De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17091
0–1000 km (0–600 mi)
Laat de motor niet langdurig meer dan 6000
tpm draaien.
1000–1600 km (600–1000 mi)
Laat de motor niet langdurig meer dan 7200
tpm draaien.LET OP:
DCA10301
Na de eerste 1000 km (600 mi) moet de
motorolie worden ververst en de oliefil-
terpatroon of het oliefilterelement wor-den vervangen.
U2D1D1D0.book Page 3 Wednesday, September 6, 2006 7:16 PM

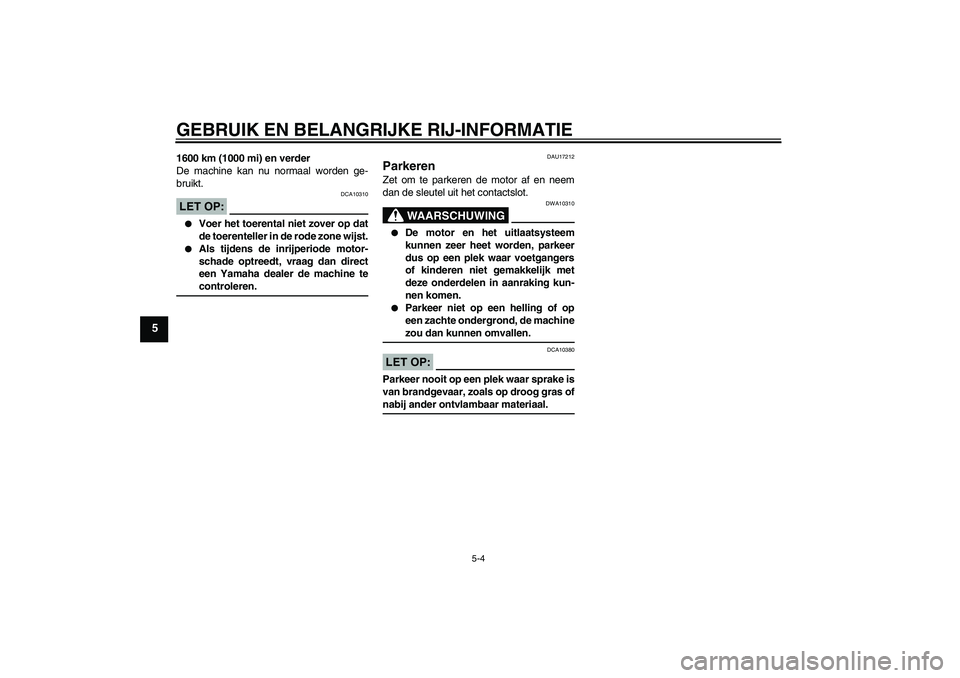

Page 46 of 96
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.LET OP:
DCA10310
Voer het toerental niet zover op dat
de toerenteller in de rode zone wijst.
Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine tecontroleren.
DAU17212
Parkeren Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10310
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen.
Parkeer niet op een helling of op
een zachte ondergrond, de machinezou dan kunnen omvallen.
LET OP:
DCA10380
Parkeer nooit op een plek waar sprake is
van brandgevaar, zoals op droog gras ofnabij ander ontvlambaar materiaal.
U2D1D1D0.book Page 4 Wednesday, September 6, 2006 7:16 PM

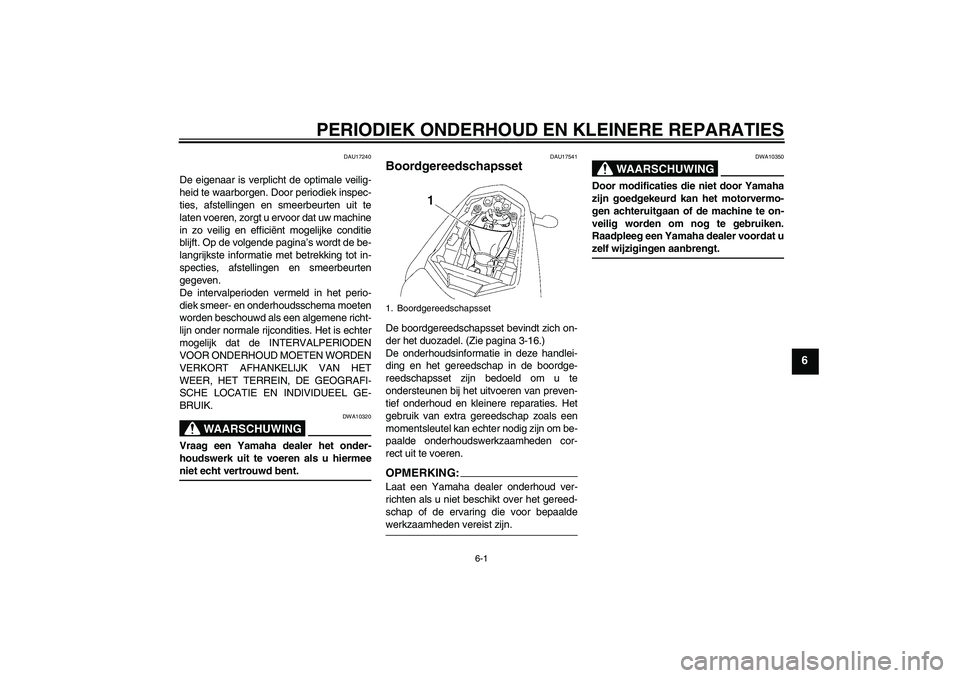

Page 47 of 96
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-1
6
DAU17240
De eigenaar is verplicht de optimale veilig-
heid te waarborgen. Door periodiek inspec-
ties, afstellingen en smeerbeurten uit te
laten voeren, zorgt u ervoor dat uw machine
in zo veilig en efficiënt mogelijke conditie
blijft. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot in-
specties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in het perio-
diek smeer- en onderhoudsschema moeten
worden beschouwd als een algemene richt-
lijn onder normale rijcondities. Het is echter
mogelijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN WORDEN
VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRAFI-
SCHE LOCATIE EN INDIVIDUEEL GE-
BRUIK.
WAARSCHUWING
DWA10320
Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermeeniet echt vertrouwd bent.
DAU17541
Boordgereedschapsset De boordgereedschapsset bevindt zich on-
der het duozadel. (Zie pagina 3-16.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Het
gebruik van extra gereedschap zoals een
momentsleutel kan echter nodig zijn om be-
paalde onderhoudswerkzaamheden cor-
rect uit te voeren.OPMERKING:Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaaldewerkzaamheden vereist zijn.
WAARSCHUWING
DWA10350
Door modificaties die niet door Yamaha
zijn goedgekeurd kan het motorvermo-
gen achteruitgaan of de machine te on-
veilig worden om nog te gebruiken.
Raadpleeg een Yamaha dealer voordat uzelf wijzigingen aanbrengt.
1. Boordgereedschapsset
U2D1D1D0.book Page 1 Wednesday, September 6, 2006 7:16 PM

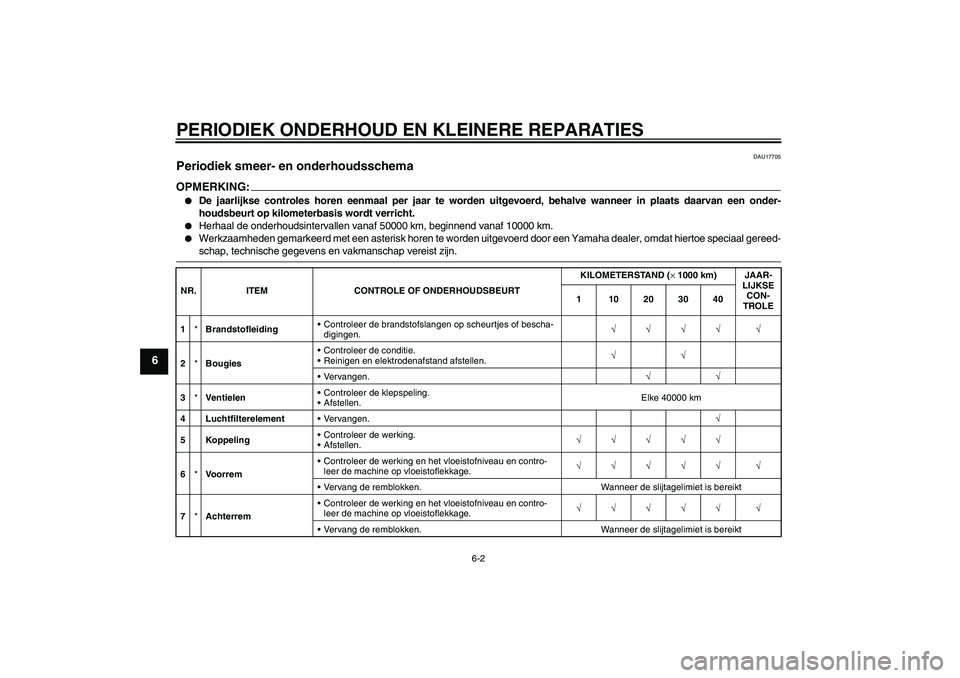

Page 48 of 96
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-2
6
DAU17705
Periodiek smeer- en onderhoudsschema OPMERKING:
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis wordt verricht.
Herhaal de onderhoudsintervallen vanaf 50000 km, beginnend vanaf 10000 km.
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-schap, technische gegevens en vakmanschap vereist zijn.
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040
1*BrandstofleidingControleer de brandstofslangen op scheurtjes of bescha-
digingen.√√√√ √
2*BougiesControleer de conditie.
Reinigen en elektrodenafstand afstellen.√√
Vervangen.√√
3*Ve n ti e le nControleer de klepspeling.
Afstellen.Elke 40000 km
4 LuchtfilterelementVervangen.√
5 KoppelingControleer de werking.
Afstellen.√√√√√
6*VoorremControleer de werking en het vloeistofniveau en contro-
leer de machine op vloeistoflekkage.√√√√√ √
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
7*AchterremControleer de werking en het vloeistofniveau en contro-
leer de machine op vloeistoflekkage.√√√√√ √
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
U2D1D1D0.book Page 2 Wednesday, September 6, 2006 7:16 PM
Page 49 of 96
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-3
6

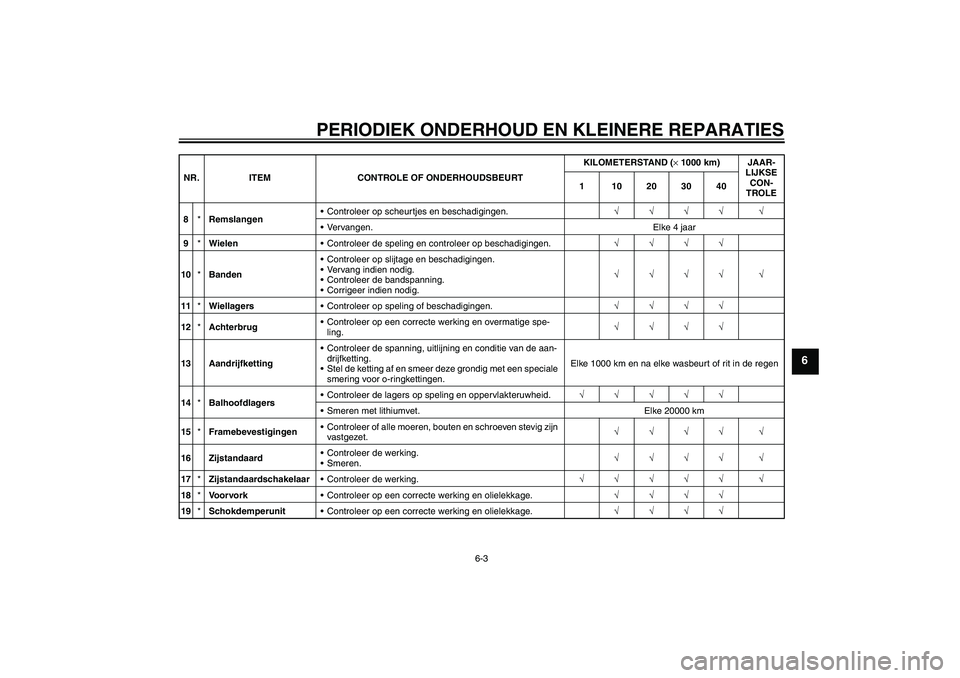

8*RemslangenControleer op scheurtjes en beschadigingen.√√√√ √
Vervangen. Elke 4 jaar
9*WielenControleer de speling en controleer op beschadigingen.√√√√
10*BandenControleer op slijtage en beschadigingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√ √
11*WiellagersControleer op speling of beschadigingen.√√√√
12*AchterbrugControleer op een correcte werking en overmatige spe-
ling.√√√√
13 AandrijfkettingControleer de spanning, uitlijning en conditie van de aan-
drijfketting.
Stel de ketting af en smeer deze grondig met een speciale
smering voor o-ringkettingen.Elke 1000 km en na elke wasbeurt of rit in de regen
14*BalhoofdlagersControleer de lagers op speling en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 20000 km
15*FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn
vastgezet.√√√√ √
16 ZijstandaardControleer de werking.
Smeren.√√√√ √
17*ZijstandaardschakelaarControleer de werking.√√√√√ √
18*Vo o r v o r kControleer op een correcte werking en olielekkage.√√√√
19*SchokdemperunitControleer op een correcte werking en olielekkage.√√√√ NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040
U2D1D1D0.book Page 3 Wednesday, September 6, 2006 7:16 PM
Page 50 of 96
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-4
6

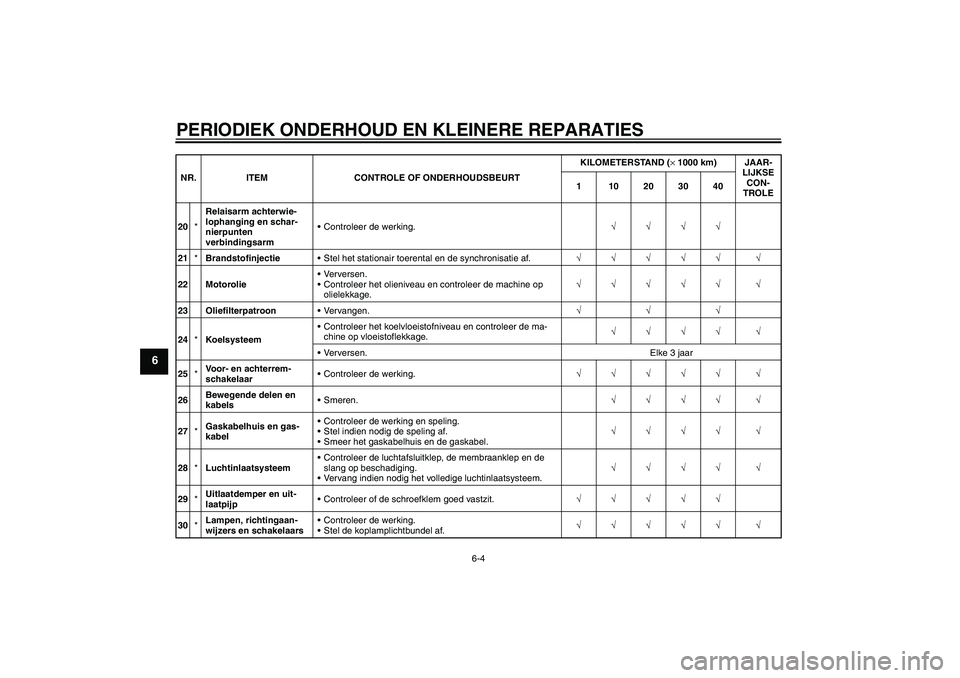

20*Relaisarm achterwie-
lophanging en schar-
nierpunten
verbindingsarmControleer de werking.√√√√
21*BrandstofinjectieStel het stationair toerental en de synchronisatie af.√√√√√ √
22 MotorolieVerversen.
Controleer het olieniveau en controleer de machine op
olielekkage.√√√√√ √
23 OliefilterpatroonVervangen.√√√
24*KoelsysteemControleer het koelvloeistofniveau en controleer de ma-
chine op vloeistoflekkage.√√√√ √
Verversen. Elke 3 jaar
25*Voor- en achterrem-
schakelaarControleer de werking.√√√√√ √
26Bewegende delen en
kabelsSmeren.√√√√ √
27*Gaskabelhuis en gas-
kabelControleer de werking en speling.
Stel indien nodig de speling af.
Smeer het gaskabelhuis en de gaskabel.√√√√ √
28*LuchtinlaatsysteemControleer de luchtafsluitklep, de membraanklep en de
slang op beschadiging.
Vervang indien nodig het volledige luchtinlaatsysteem.√√√√ √
29*Uitlaatdemper en uit-
laatpijpControleer of de schroefklem goed vastzit.√√√√√
30*Lampen, richtingaan-
wijzers en schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√ √ NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040U2D1D1D0.book Page 4 Wednesday, September 6, 2006 7:16 PM
