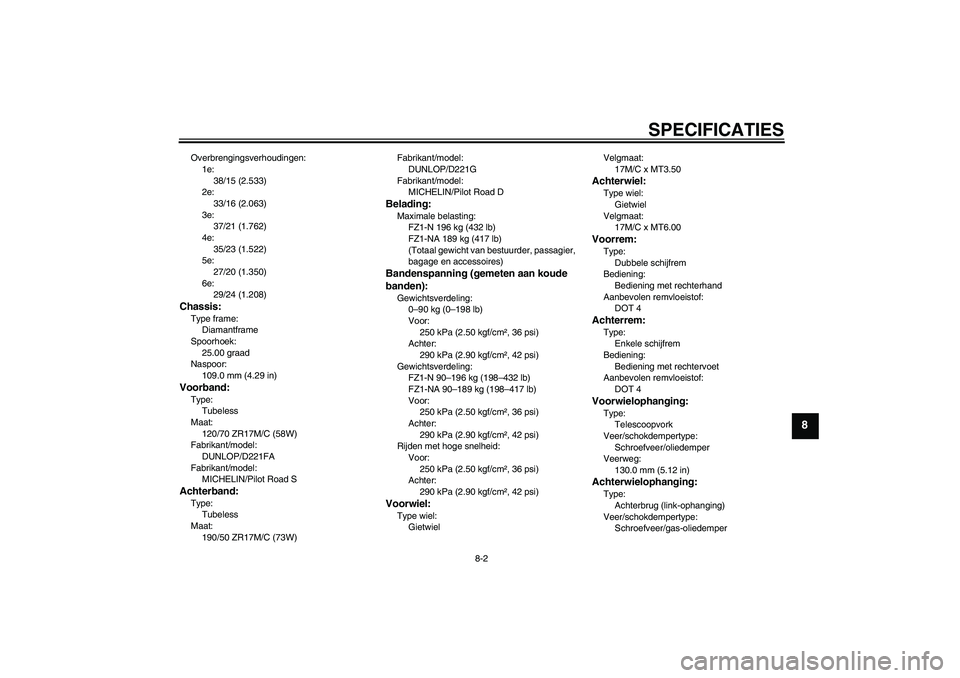

SPECIFICATIES
8-2
8
Overbrengingsverhoudingen:
1e:
38/15 (2.533)
2e:
33/16 (2.063)
3e:
37/21 (1.762)
4e:
35/23 (1.522)
5e:
27/20 (1.350)
6e:
29/24 (1.208)Chassis:Type frame:
Diamantframe
Spoorhoek:
25.00 graad
Naspoor:
109.0 mm (4.29 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
DUNLOP/D221FA
Fabrikant/model:
MICHELIN/Pilot Road SAchterband:Type:
Tubeless
Maat:
190/50 ZR17M/C (73W)Fabrikant/model:
DUNLOP/D221G
Fabrikant/model:
MICHELIN/Pilot Road D
Belading:Maximale belasting:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Gewichtsverdeling:
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)Voorwiel:Type wiel:
GietwielVelgmaat:
17M/C x MT3.50
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT6.00Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
130.0 mm (5.12 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
U2D1D3D0.book Page 2 Tuesday, July 15, 2008 9:28 AM

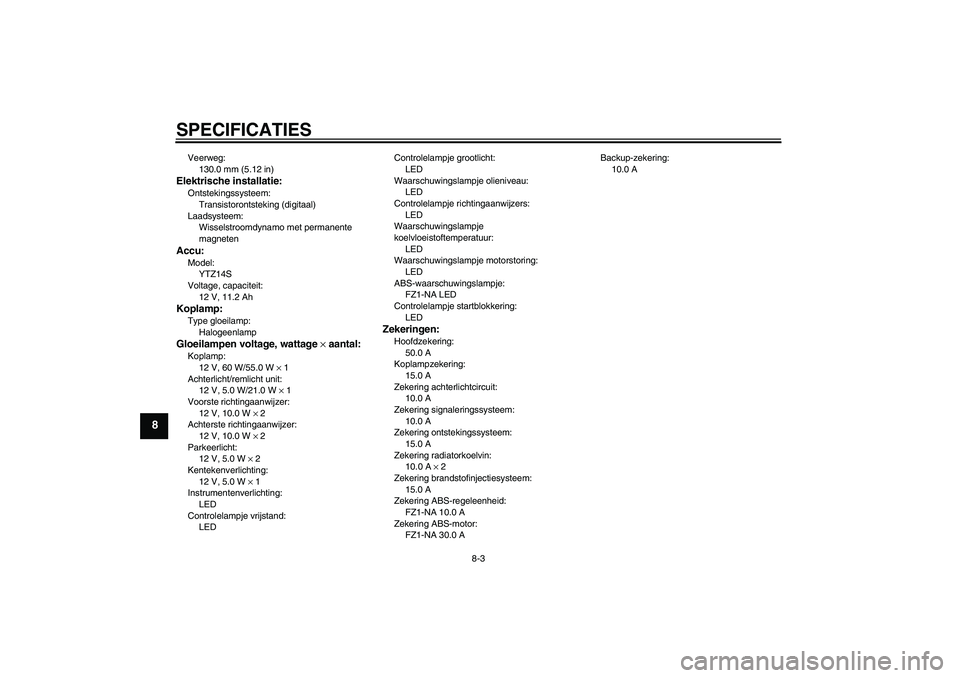

SPECIFICATIES
8-3
8
Veerweg:
130.0 mm (5.12 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LEDControlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
FZ1-NA LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
FZ1-NA 10.0 A
Zekering ABS-motor:
FZ1-NA 30.0 ABackup-zekering:
10.0 A
U2D1D3D0.book Page 3 Tuesday, July 15, 2008 9:28 AM

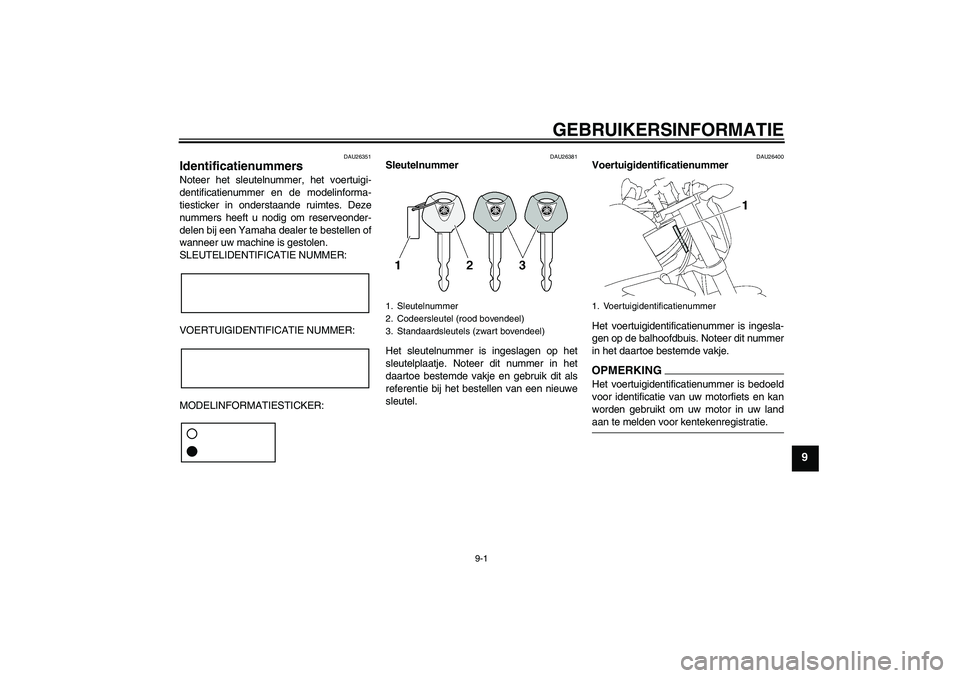

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U2D1D3D0.book Page 1 Tuesday, July 15, 2008 9:28 AM

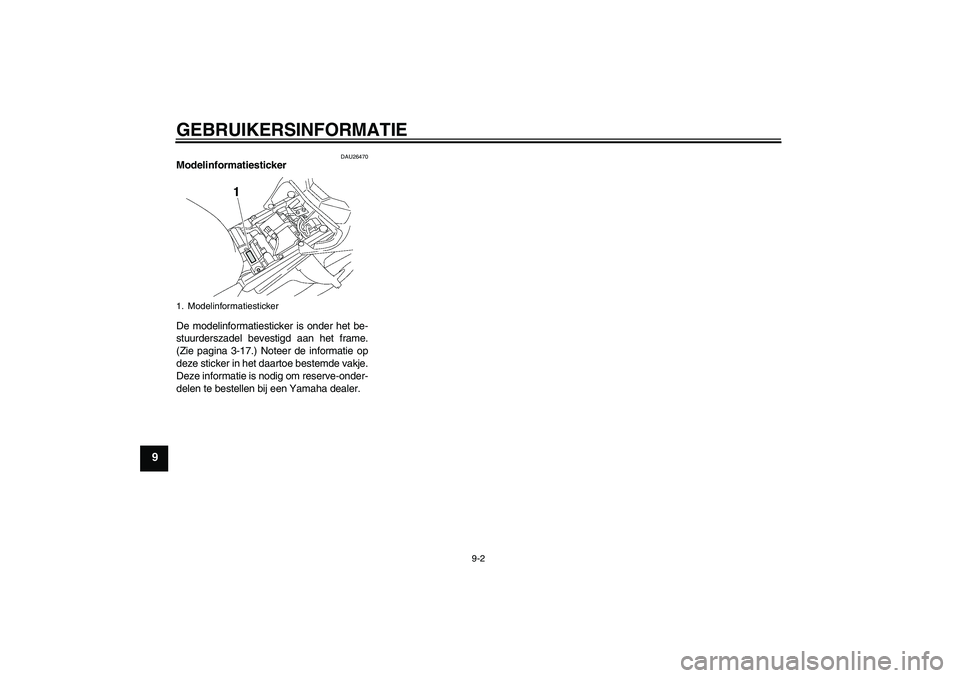

GEBRUIKERSINFORMATIE
9-2
9
DAU26470
Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-17.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.1. ModelinformatiestickerU2D1D3D0.book Page 2 Tuesday, July 15, 2008 9:28 AM

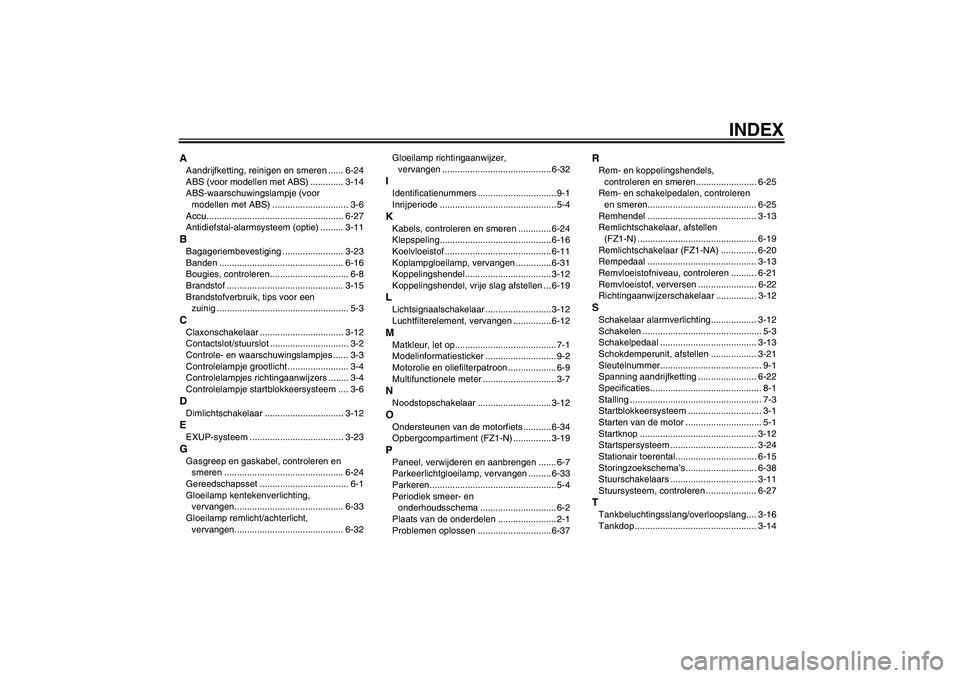

INDEX
AAandrijfketting, reinigen en smeren ...... 6-24
ABS (voor modellen met ABS) ............. 3-14
ABS-waarschuwingslampje (voor
modellen met ABS) .............................. 3-6
Accu...................................................... 6-27
Antidiefstal-alarmsysteem (optie) ......... 3-11BBagageriembevestiging ........................ 3-23
Banden ................................................. 6-16
Bougies, controleren............................... 6-8
Brandstof .............................................. 3-15
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-12
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem .... 3-6DDimlichtschakelaar ............................... 3-12EEXUP-systeem ..................................... 3-23GGasgreep en gaskabel, controleren en
smeren ............................................... 6-24
Gereedschapsset ................................... 6-1
Gloeilamp kentekenverlichting,
vervangen........................................... 6-33
Gloeilamp remlicht/achterlicht,
vervangen........................................... 6-32Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-32
IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren ............. 6-24
Klepspeling............................................ 6-16
Koelvloeistof .......................................... 6-11
Koplampgloeilamp, vervangen .............. 6-31
Koppelingshendel.................................. 3-12
Koppelingshendel, vrije slag afstellen ... 6-19LLichtsignaalschakelaar .......................... 3-12
Luchtfilterelement, vervangen ............... 6-12MMatkleur, let op........................................ 7-1
Modelinformatiesticker ............................ 9-2
Motorolie en oliefilterpatroon ................... 6-9
Multifunctionele meter ............................. 3-7NNoodstopschakelaar ............................. 3-12OOndersteunen van de motorfiets ........... 6-34
Opbergcompartiment (FZ1-N) ............... 3-19PPaneel, verwijderen en aanbrengen ....... 6-7
Parkeerlichtgloeilamp, vervangen ......... 6-33
Parkeren..................................................5-4
Periodiek smeer- en
onderhoudsschema .............................. 6-2
Plaats van de onderdelen ....................... 2-1
Problemen oplossen .............................6-37
RRem- en koppelingshendels,
controleren en smeren........................ 6-25
Rem- en schakelpedalen, controleren
en smeren........................................... 6-25
Remhendel ........................................... 3-13
Remlichtschakelaar, afstellen
(FZ1-N) ............................................... 6-19
Remlichtschakelaar (FZ1-NA) .............. 6-20
Rempedaal ........................................... 3-13
Remvloeistofniveau, controleren .......... 6-21
Remvloeistof, verversen ....................... 6-22
Richtingaanwijzerschakelaar ................ 3-12SSchakelaar alarmverlichting.................. 3-12
Schakelen ............................................... 5-3
Schakelpedaal ...................................... 3-13
Schokdemperunit, afstellen .................. 3-21
Sleutelnummer........................................ 9-1
Spanning aandrijfketting ....................... 6-22
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop .............................................. 3-12
Startspersysteem .................................. 3-24
Stationair toerental................................ 6-15
Storingzoekschema’s............................ 6-38
Stuurschakelaars .................................. 3-11
Stuursysteem, controleren .................... 6-27TTankbeluchtingsslang/overloopslang.... 3-16
Tankdop ................................................ 3-14
