YAMAHA FZ1-N 2009 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6

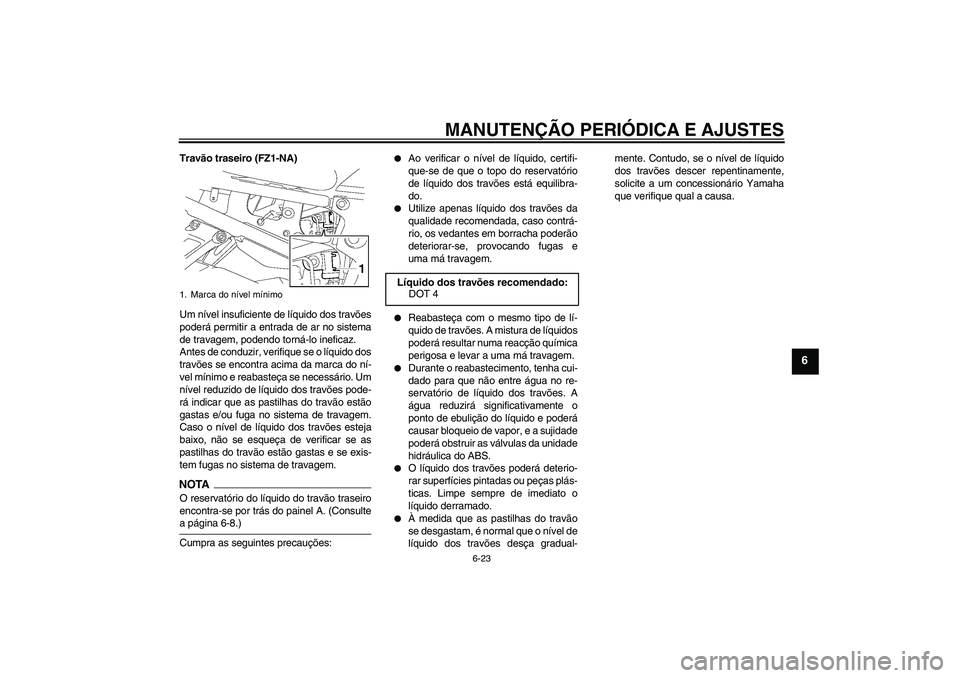

Travão traseiro (FZ1-NA)
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.NOTAO reservatório do líquido do travão traseiro
encontra-se por trás do painel A. (Consultea página 6-8.)
Cumpra as seguintes precauções:


Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água reduzirá significativamente o
ponto de ebulição do líquido e poderá
causar bloqueio de vapor, e a sujidade
poderá obstruir as válvulas da unidade
hidráulica do ABS.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
1. Marca do nível mínimo
Líquido dos travões recomendado:
DOT 4
U2D1P3P0.book Page 23 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
PAU22731

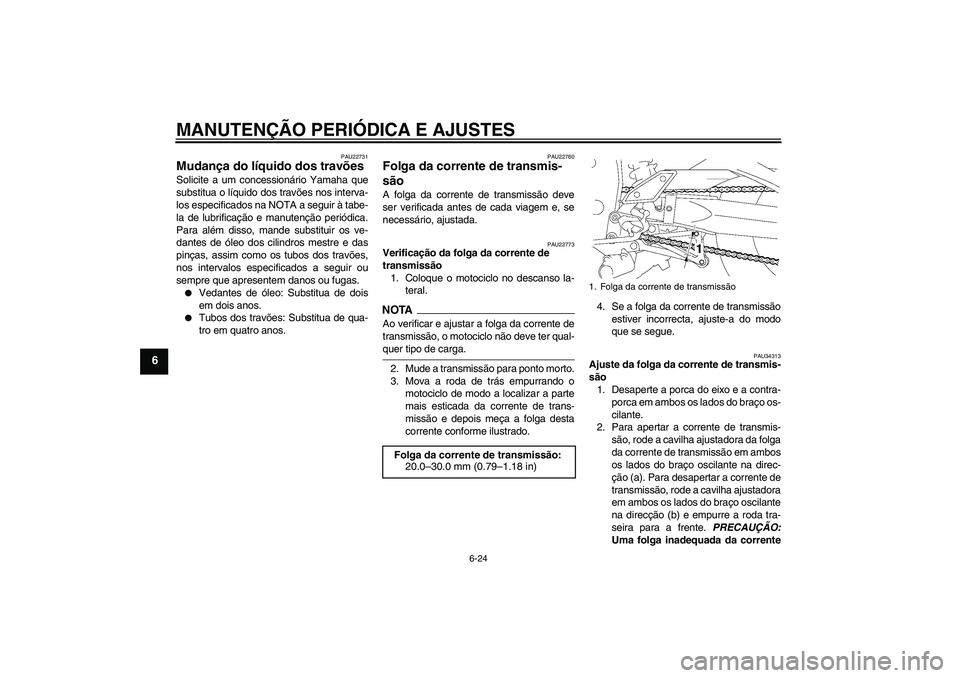

Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22760
Folga da corrente de transmis-
são A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22773
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.NOTA
Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Mova a roda de trás empurrando o
motociclo de modo a localizar a parte
mais esticada da corrente de trans-
missão e depois meça a folga desta
corrente conforme ilustrado.4. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU34313
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em ambos
os lados do braço oscilante na direc-
ção (a). Para desapertar a corrente de
transmissão, rode a cavilha ajustadora
em ambos os lados do braço oscilante
na direcção (b) e empurre a roda tra-
seira para a frente. PRECAUÇÃO:
Uma folga inadequada da corrente Folga da corrente de transmissão:
20.0–30.0 mm (0.79–1.18 in)1. Folga da corrente de transmissão
U2D1P3P0.book Page 24 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6

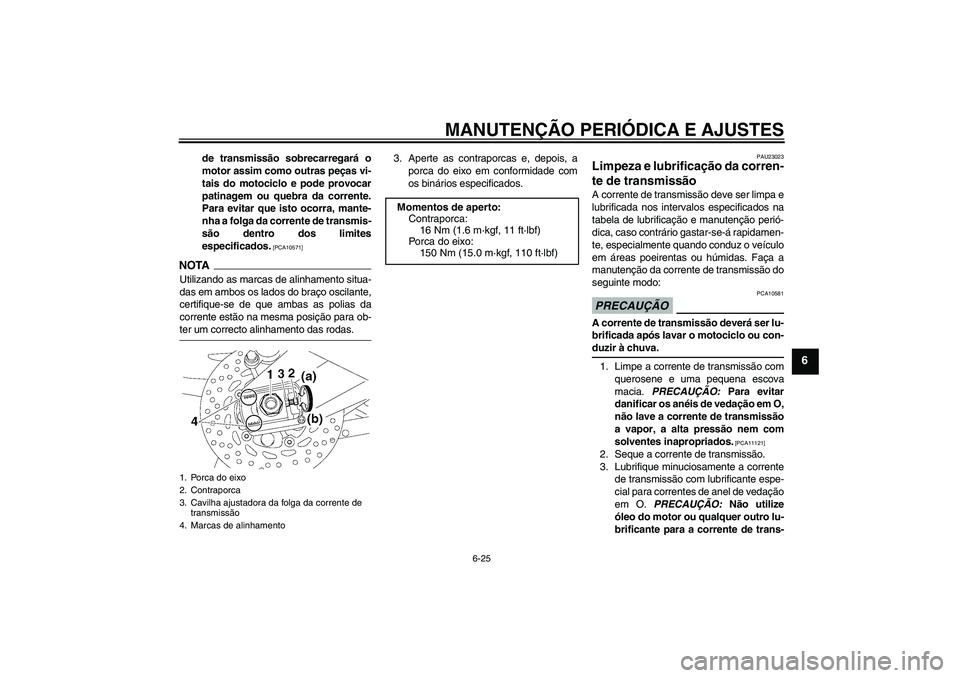

de transmissão sobrecarregará o
motor assim como outras peças vi-
tais do motociclo e pode provocar
patinagem ou quebra da corrente.
Para evitar que isto ocorra, mante-
nha a folga da corrente de transmis-
são dentro dos limites
especificados.
[PCA10571]
NOTA
Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente estão na mesma posição para ob-ter um correcto alinhamento das rodas.3. Aperte as contraporcas e, depois, a
porca do eixo em conformidade com
os binários especificados.
PAU23023
Limpeza e lubrificação da corren-
te de transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO
PCA10581
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo ou con-duzir à chuva.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11121]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-
1. Porca do eixo
2. Contraporca
3. Cavilha ajustadora da folga da corrente de
transmissão
4. Marcas de alinhamento
Momentos de aperto:
Contraporca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Porca do eixo:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1P3P0.book Page 25 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11111]PAU23101
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Os danos no re-
vestimento exterior podem interferir
com o funcionamento adequado do
cabo e provocarão o aparecimento de
ferrugem no cabo interior. Substitua
qualquer cabo danificado assim que
possível para evitar situações de inse-
gurança.
[PWA10721]PAU23111
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
Lubrificante recomendado:
Óleo do motor
U2D1P3P0.book Page 26 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
6

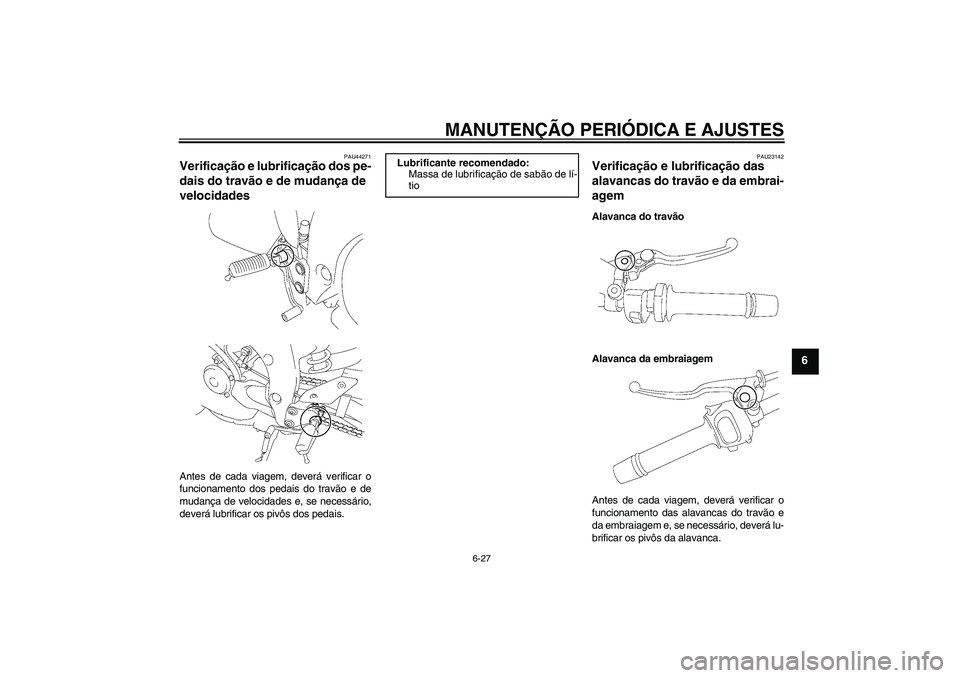

PAU44271
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
PAU23142
Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U2D1P3P0.book Page 27 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6

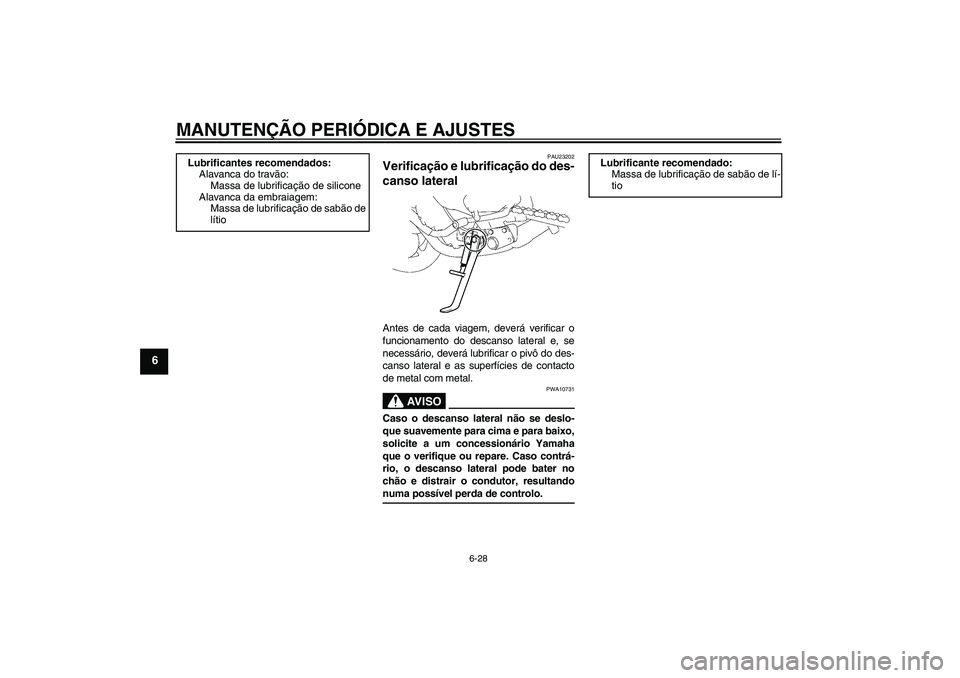

PAU23202
Verificação e lubrificação do des-
canso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AV I S O
PWA10731
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultandonuma possível perda de controlo. Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U2D1P3P0.book Page 28 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
6

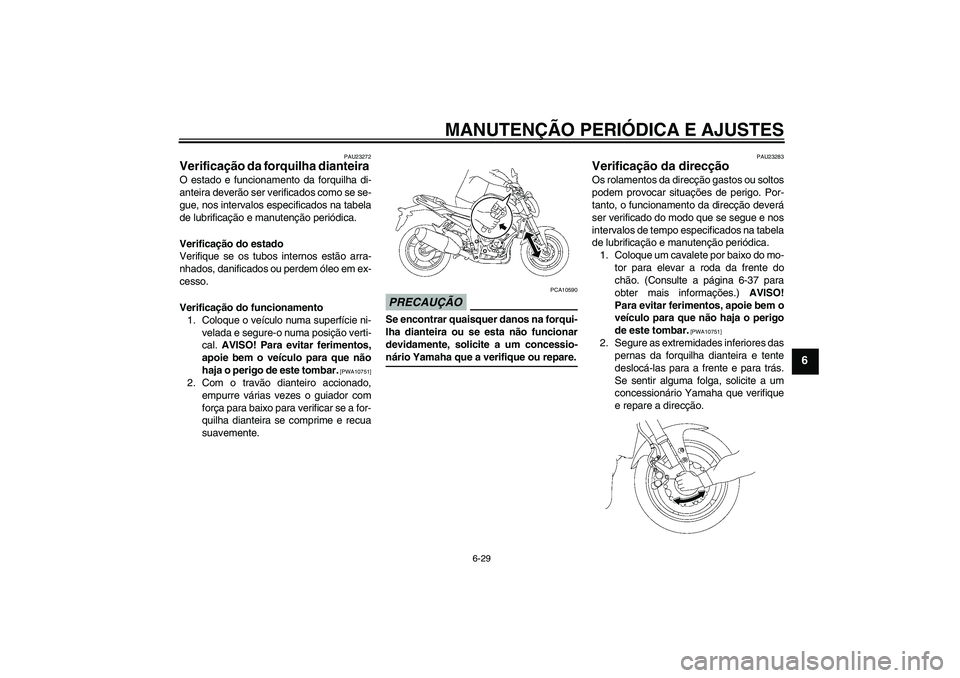

PAU23272
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU23283
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda da frente do
chão. (Consulte a página 6-37 para
obter mais informações.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U2D1P3P0.book Page 29 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6

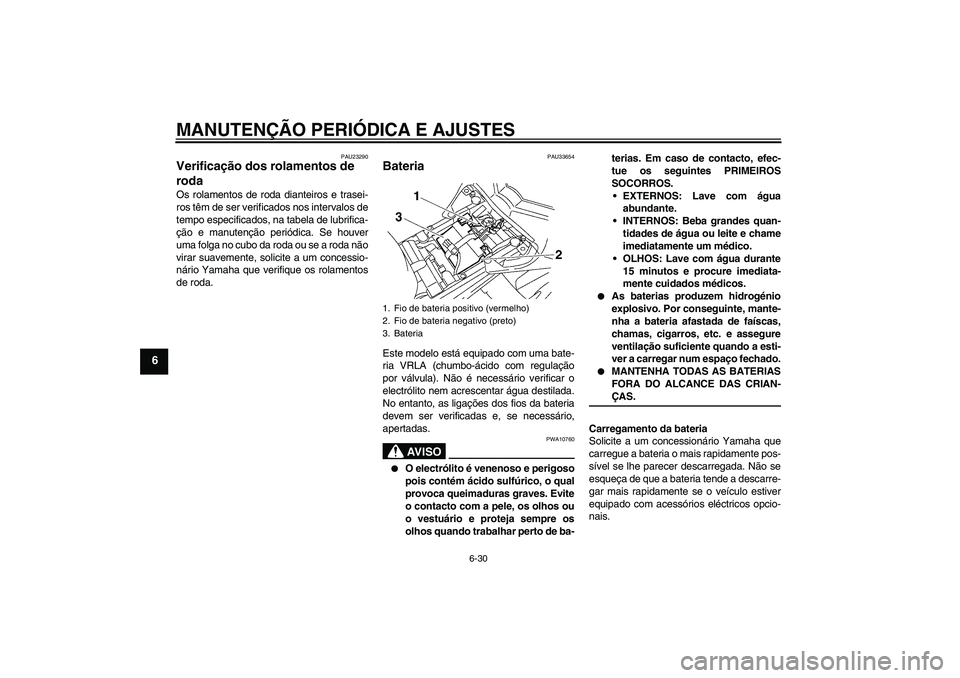

PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU33654
Bateria Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
1. Fio de bateria positivo (vermelho)
2. Fio de bateria negativo (preto)
3. Bateria
U2D1P3P0.book Page 30 Monday, July 14, 2008 6:05 PM

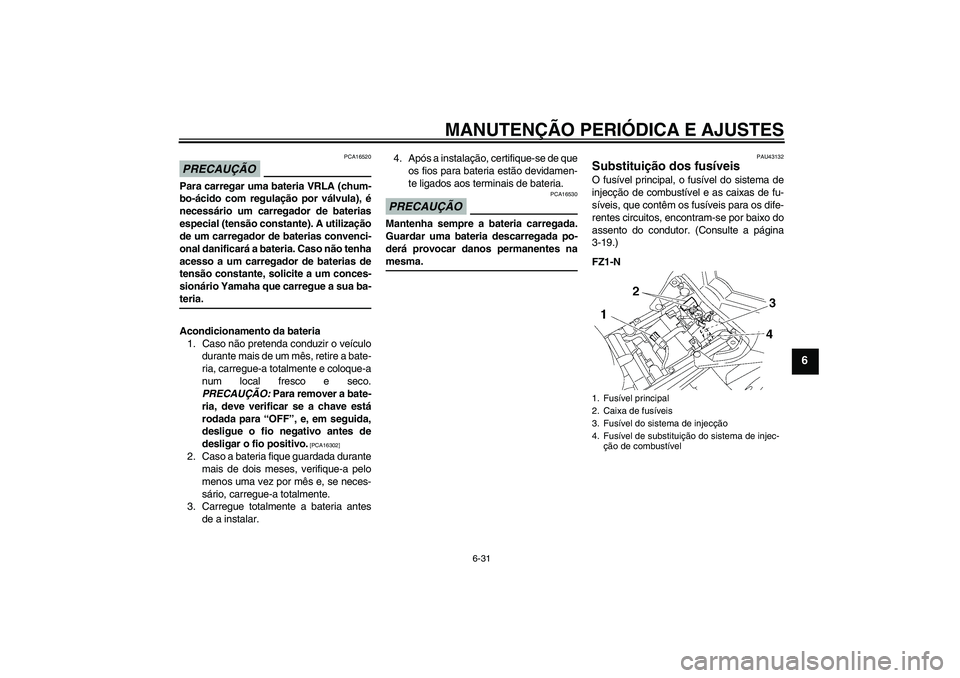

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
PRECAUÇÃO
PCA16520
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria. Caso não tenha
acesso a um carregador de baterias de
tensão constante, solicite a um conces-
sionário Yamaha que carregue a sua ba-teria.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16302]
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.
PRECAUÇÃO
PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes namesma.
PAU43132
Substituição dos fusíveis O fusível principal, o fusível do sistema de
injecção de combustível e as caixas de fu-
síveis, que contêm os fusíveis para os dife-
rentes circuitos, encontram-se por baixo do
assento do condutor. (Consulte a página
3-19.)
FZ1-N1. Fusível principal
2. Caixa de fusíveis
3. Fusível do sistema de injecção
4. Fusível de substituição do sistema de injec-
ção de combustível
U2D1P3P0.book Page 31 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
FZ1-NA FZ1-N FZ1-NA
Se um fusível estiver queimado, substitua-o
do modo seguinte.
NOTAInclua os passos 2 e 6 apenas para o fusí-vel do sistema de injecção de combustível.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
1. Fusível principal
2. Caixa de fusíveis
3. Fusível do sistema de injecção
4. Fusível de substituição do sistema de injec-
ção de combustível
1. Caixa de fusíveis
2. Fusível da ignição
3. Fusível do sistema de sinalização
4. Fusível do farolim traseiro
5. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
6. Fusível da ventoinha do radiador direito
7. Fusível da ventoinha do radiador esquerdo
8. Fusível do farol dianteiro
9. Fusível de substituição
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível do farolim traseiro
4. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
5. Fusível da ventoinha do radiador direito
6. Fusível da ventoinha do radiador esquerdo
7. Fusível de substituição
8. Fusível de substituição do motor do ABS
9. Fusível da unidade de controlo ABS
10.Fusível do farol dianteiro
11.Fusível do motor do ABS
U2D1P3P0.book Page 32 Monday, July 14, 2008 6:05 PM
