MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6

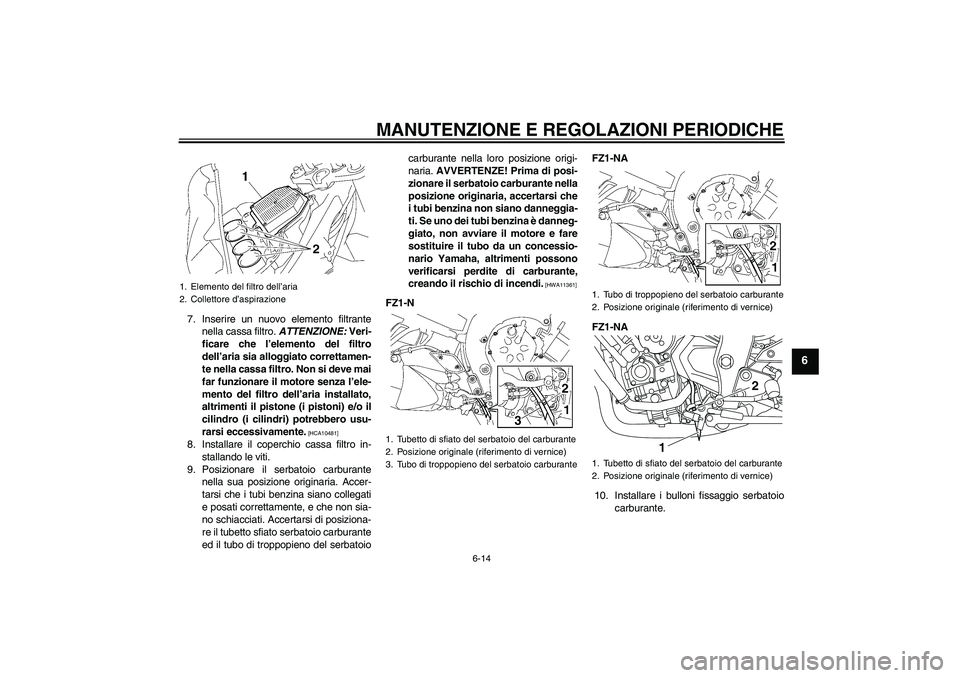

7. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10481]
8. Installare il coperchio cassa filtro in-
stallando le viti.
9. Posizionare il serbatoio carburante
nella sua posizione originaria. Accer-
tarsi che i tubi benzina siano collegati
e posati correttamente, e che non sia-
no schiacciati. Accertarsi di posiziona-
re il tubetto sfiato serbatoio carburante
ed il tubo di troppopieno del serbatoiocarburante nella loro posizione origi-
naria. AVVERTENZE! Prima di posi-
zionare il serbatoio carburante nella
posizione originaria, accertarsi che
i tubi benzina non siano danneggia-
ti. Se uno dei tubi benzina è danneg-
giato, non avviare il motore e fare
sostituire il tubo da un concessio-
nario Yamaha, altrimenti possono
verificarsi perdite di carburante,
creando il rischio di incendi.
[HWA11361]
FZ1-NFZ1-NA
FZ1-NA
10. Installare i bulloni fissaggio serbatoio
carburante.
1. Elemento del filtro dell’aria
2. Collettore d’aspirazione
1. Tubetto di sfiato del serbatoio del carburante
2. Posizione originale (riferimento di vernice)
3. Tubo di troppopieno del serbatoio carburante
3
1. Tubo di troppopieno del serbatoio carburante
2. Posizione originale (riferimento di vernice)
1. Tubetto di sfiato del serbatoio del carburante
2. Posizione originale (riferimento di vernice)
12
U2D1H3H0.book Page 14 Friday, July 11, 2008 10:37 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6

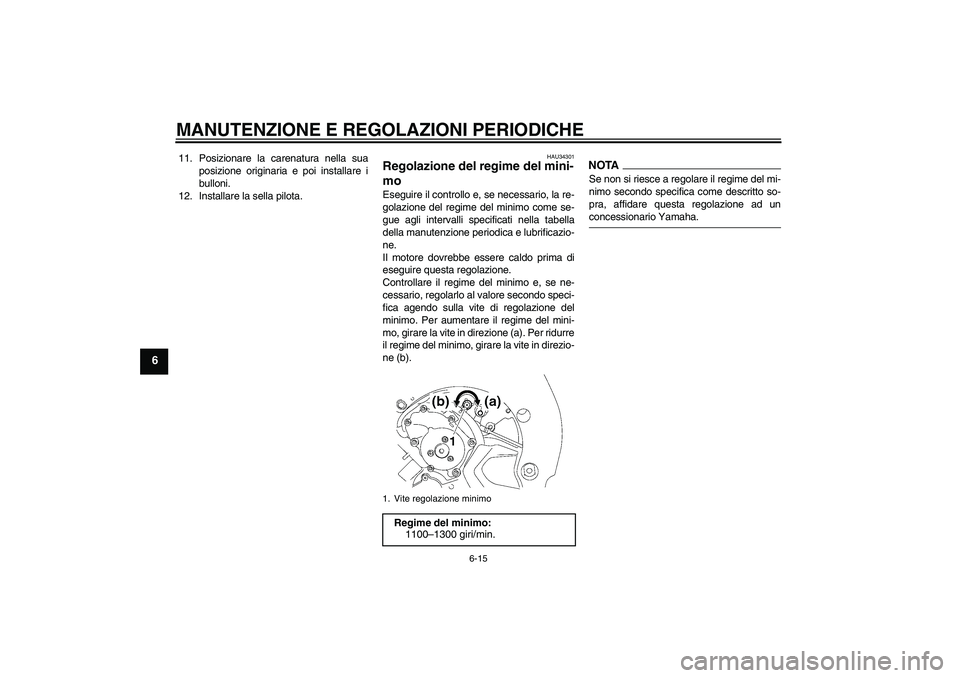

11. Posizionare la carenatura nella sua
posizione originaria e poi installare i
bulloni.
12. Installare la sella pilota.
HAU34301
Regolazione del regime del mini-
mo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo come se-
gue agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.
Controllare il regime del minimo e, se ne-
cessario, regolarlo al valore secondo speci-
fica agendo sulla vite di regolazione del
minimo. Per aumentare il regime del mini-
mo, girare la vite in direzione (a). Per ridurre
il regime del minimo, girare la vite in direzio-
ne (b).
NOTASe non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad unconcessionario Yamaha.
1. Vite regolazione minimoRegime del minimo:
1100–1300 giri/min.
U2D1H3H0.book Page 15 Friday, July 11, 2008 10:37 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
HAU21382

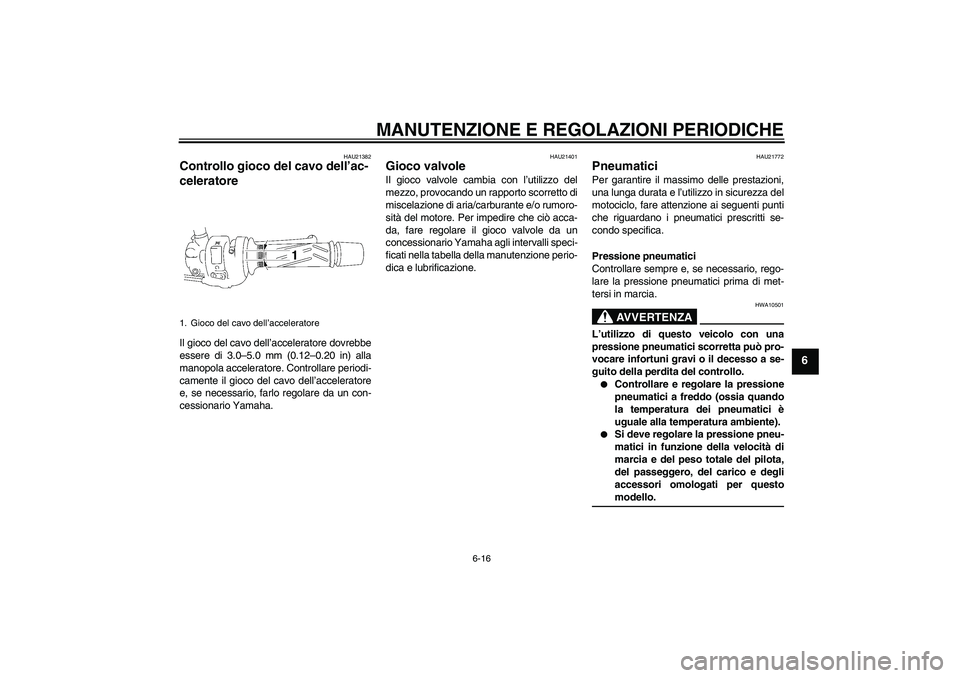

Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21772
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questomodello.
1. Gioco del cavo dell’acceleratore
U2D1H3H0.book Page 16 Friday, July 11, 2008 10:37 AM

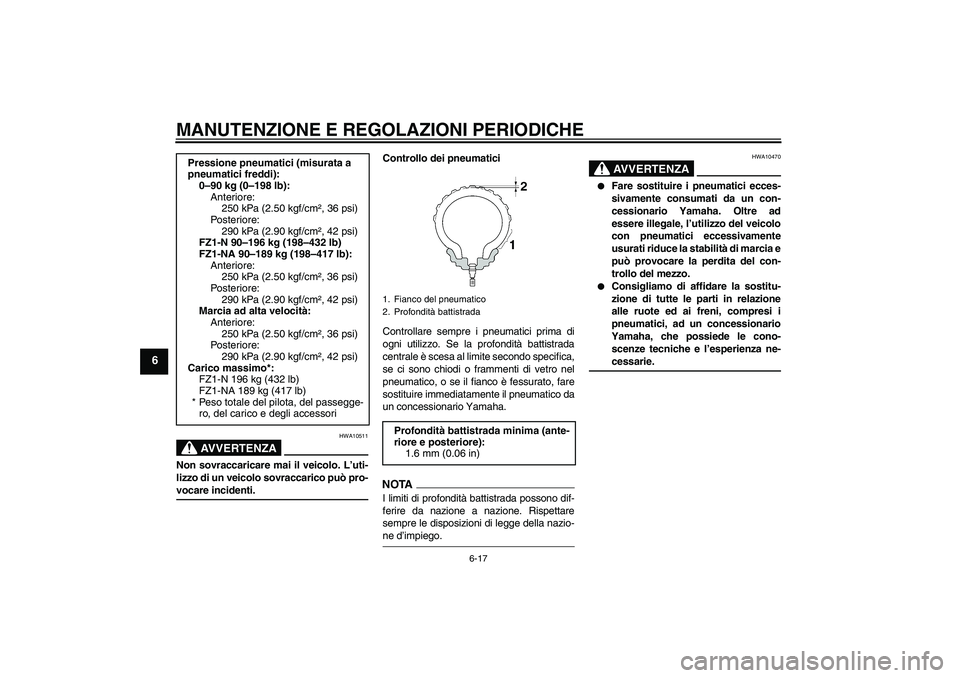

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-vocare incidenti.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
U2D1H3H0.book Page 17 Friday, July 11, 2008 10:37 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6

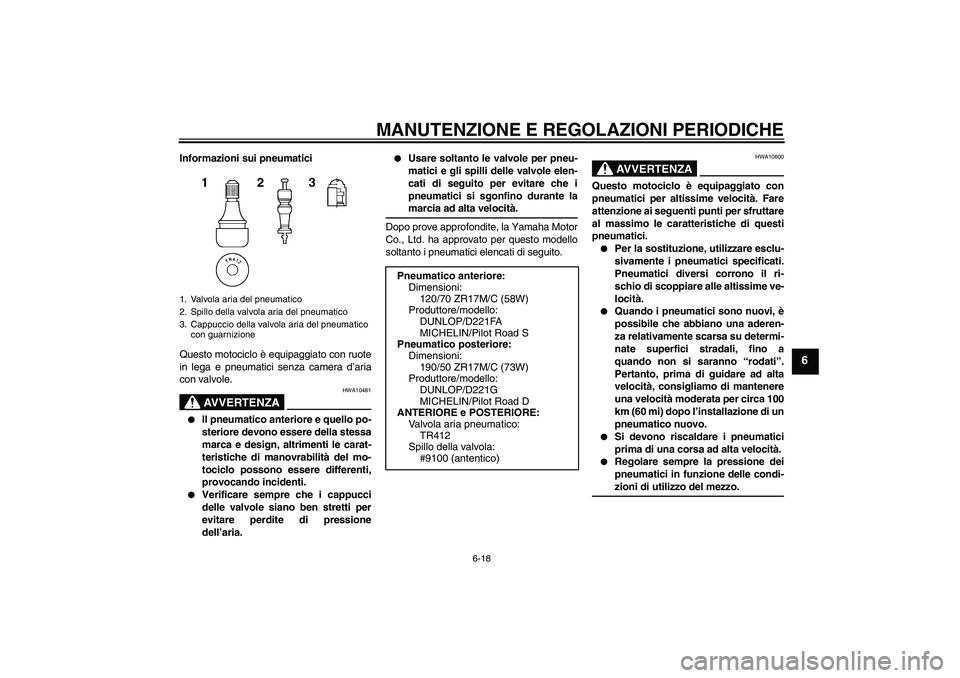

Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10481


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
DUNLOP/D221FA
MICHELIN/Pilot Road S
Pneumatico posteriore:
Dimensioni:
190/50 ZR17M/C (73W)
Produttore/modello:
DUNLOP/D221G
MICHELIN/Pilot Road D
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U2D1H3H0.book Page 18 Friday, July 11, 2008 10:37 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
HAU21960

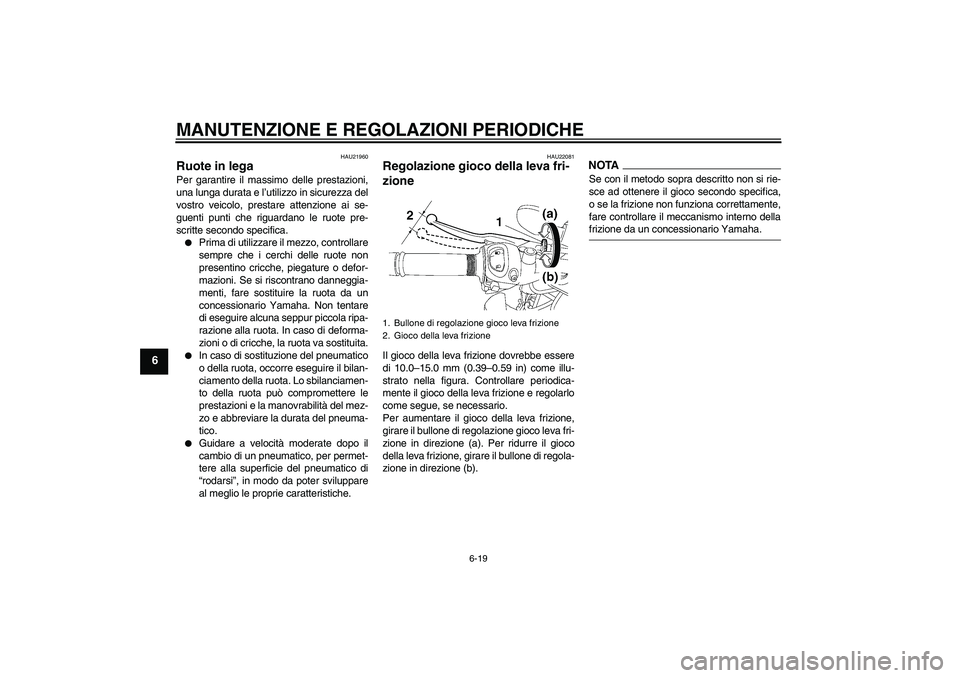

Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU22081
Regolazione gioco della leva fri-
zione Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione in direzione (a). Per ridurre il gioco
della leva frizione, girare il bullone di regola-
zione in direzione (b).
NOTASe con il metodo sopra descritto non si rie-
sce ad ottenere il gioco secondo specifica,
o se la frizione non funziona correttamente,
fare controllare il meccanismo interno dellafrizione da un concessionario Yamaha.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
U2D1H3H0.book Page 19 Friday, July 11, 2008 10:37 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
HAU22271

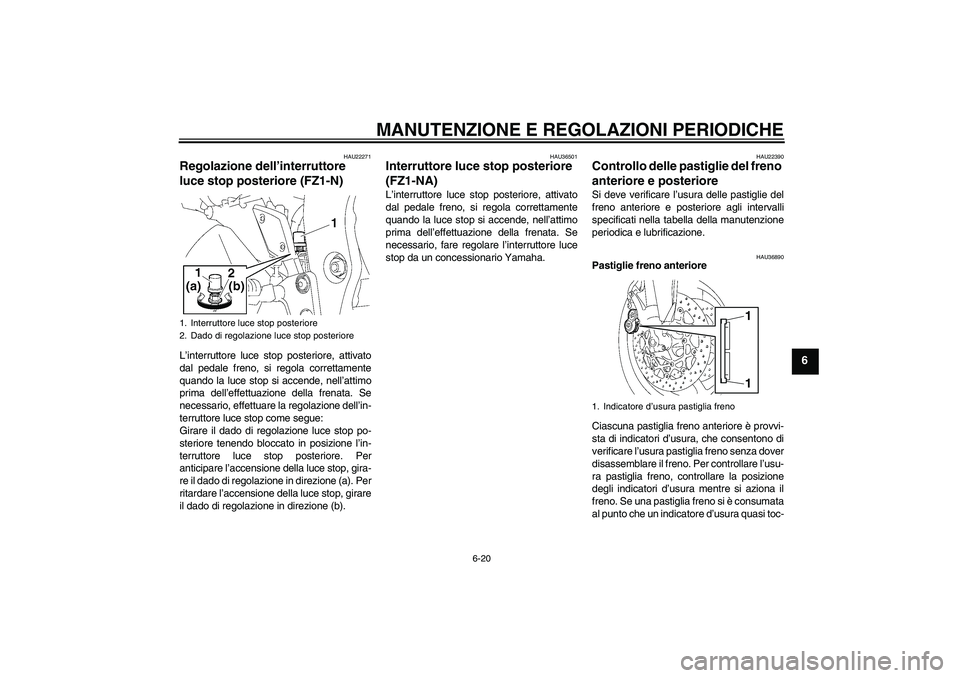

Regolazione dell’interruttore
luce stop posteriore (FZ1-N)L’interruttore luce stop posteriore, attivato
dal pedale freno, si regola correttamente
quando la luce stop si accende, nell’attimo
prima dell’effettuazione della frenata. Se
necessario, effettuare la regolazione dell’in-
terruttore luce stop come segue:
Girare il dado di regolazione luce stop po-
steriore tenendo bloccato in posizione l’in-
terruttore luce stop posteriore. Per
anticipare l’accensione della luce stop, gira-
re il dado di regolazione in direzione (a). Per
ritardare l’accensione della luce stop, girare
il dado di regolazione in direzione (b).
HAU36501
Interruttore luce stop posteriore
(FZ1-NA)L’interruttore luce stop posteriore, attivato
dal pedale freno, si regola correttamente
quando la luce stop si accende, nell’attimo
prima dell’effettuazione della frenata. Se
necessario, fare regolare l’interruttore luce
stop da un concessionario Yamaha.
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU36890
Pastiglie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di indicatori d’usura, che consentono di
verificare l’usura pastiglia freno senza dover
disassemblare il freno. Per controllare l’usu-
ra pastiglia freno, controllare la posizione
degli indicatori d’usura mentre si aziona il
freno. Se una pastiglia freno si è consumata
al punto che un indicatore d’usura quasi toc-
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1. Indicatore d’usura pastiglia freno
11
U2D1H3H0.book Page 20 Friday, July 11, 2008 10:37 AM

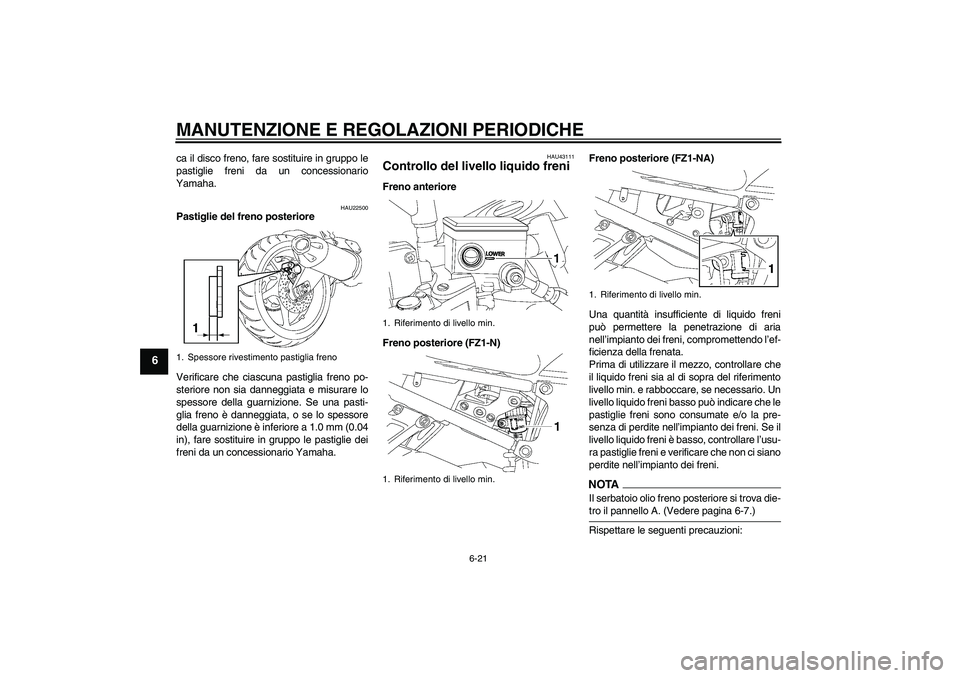

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
ca il disco freno, fare sostituire in gruppo le
pastiglie freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 1.0 mm (0.04
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
HAU43111
Controllo del livello liquido freni Freno anteriore
Freno posteriore (FZ1-N)Freno posteriore (FZ1-NA)
Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci siano
perdite nell’impianto dei freni.
NOTAIl serbatoio olio freno posteriore si trova die-tro il pannello A. (Vedere pagina 6-7.)
Rispettare le seguenti precauzioni:
1. Spessore rivestimento pastiglia freno
1. Riferimento di livello min.
1. Riferimento di livello min.
1. Riferimento di livello min.
U2D1H3H0.book Page 21 Friday, July 11, 2008 10:37 AM

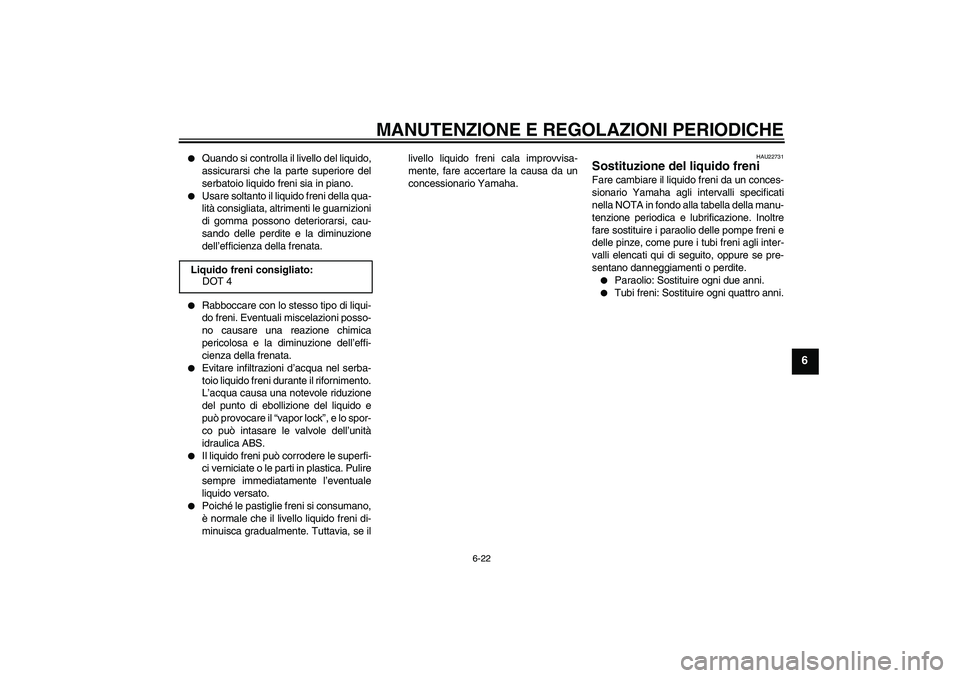

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6


Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio liquido freni sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.


Evitare infiltrazioni d’acqua nel serba-
toio liquido freni durante il rifornimento.
L’acqua causa una notevole riduzione
del punto di ebollizione del liquido e
può provocare il “vapor lock”, e lo spor-
co può intasare le valvole dell’unità
idraulica ABS.


Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.


Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se illivello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22731
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
fare sostituire i paraolio delle pompe freni e
delle pinze, come pure i tubi freni agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.


Tubi freni: Sostituire ogni quattro anni. Liquido freni consigliato:
DOT 4
U2D1H3H0.book Page 22 Friday, July 11, 2008 10:37 AM

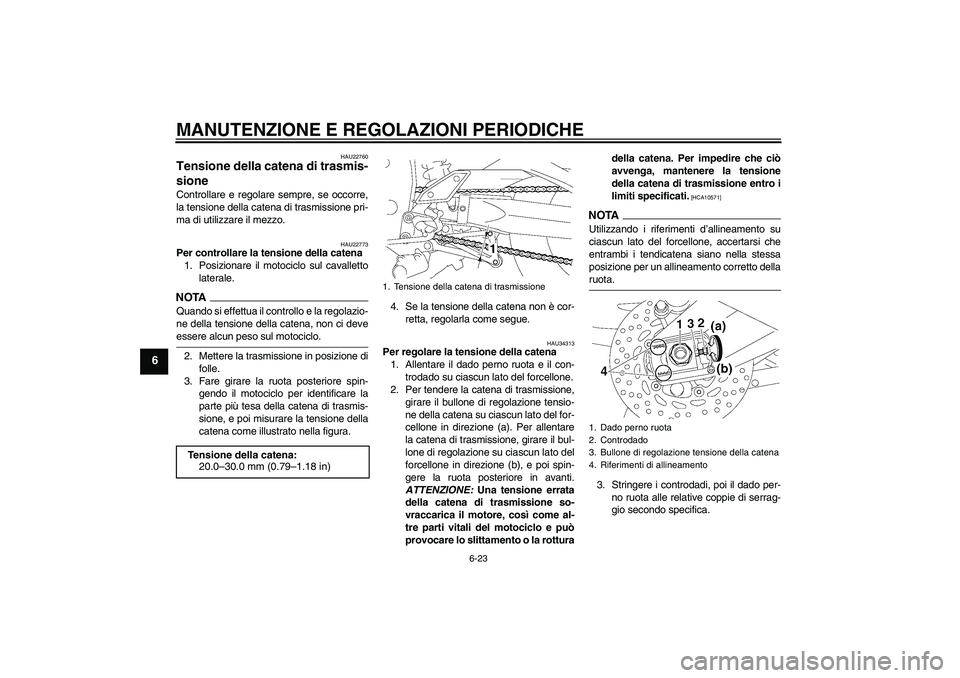

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
HAU22760
Tensione della catena di trasmis-
sione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22773
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.NOTAQuando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deveessere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di
folle.
3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
catena come illustrato nella figura.4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU34313
Per regolare la tensione della catena
1. Allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rotturadella catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10571]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto dellaruota.
3. Stringere i controdadi, poi il dado per-
no ruota alle relative coppie di serrag-
gio secondo specifica. Tensione della catena:
20.0–30.0 mm (0.79–1.18 in)
1. Tensione della catena di trasmissione
1. Dado perno ruota
2. Controdado
3. Bullone di regolazione tensione della catena
4. Riferimenti di allineamento
U2D1H3H0.book Page 23 Friday, July 11, 2008 10:37 AM
