Page 91 of 104

YAMAHA FZ1-N 2009  Notices Demploi (in French) SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un co

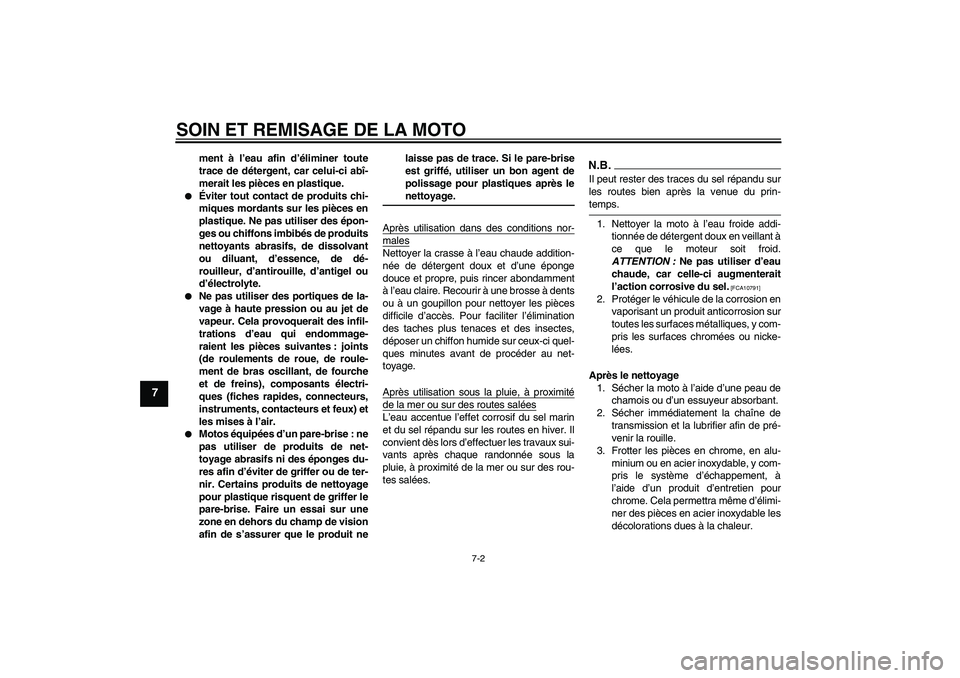

Page 92 of 104

YAMAHA FZ1-N 2009  Notices Demploi (in French) SOIN ET REMISAGE DE LA MOTO
7-2
7
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.

Éviter tout contact de produits chi-
miques morda

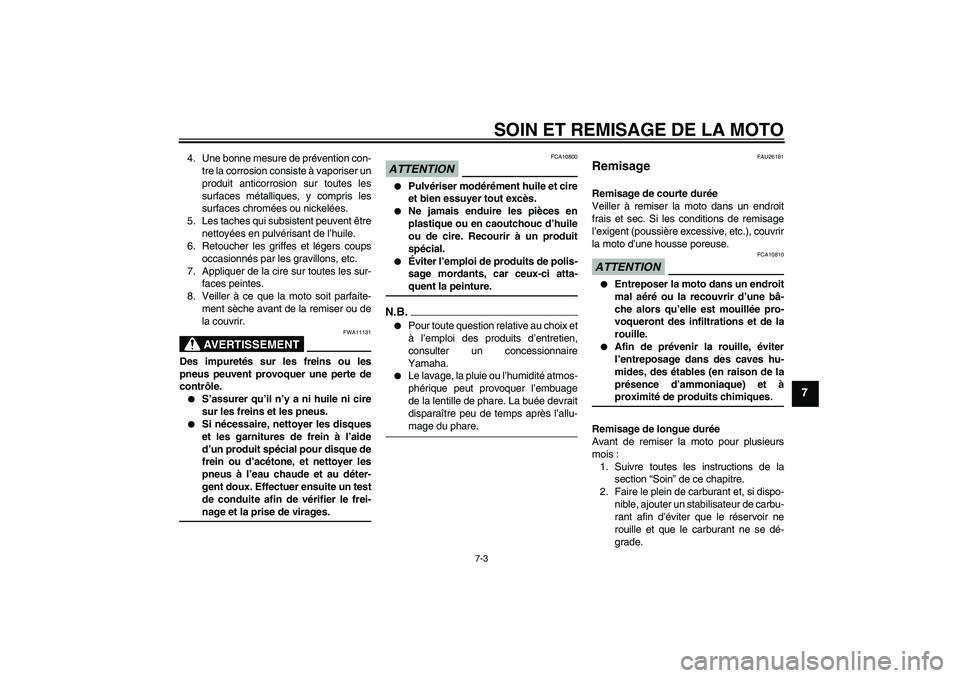

Page 93 of 104

YAMAHA FZ1-N 2009  Notices Demploi (in French) SOIN ET REMISAGE DE LA MOTO
7-3
7
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces c

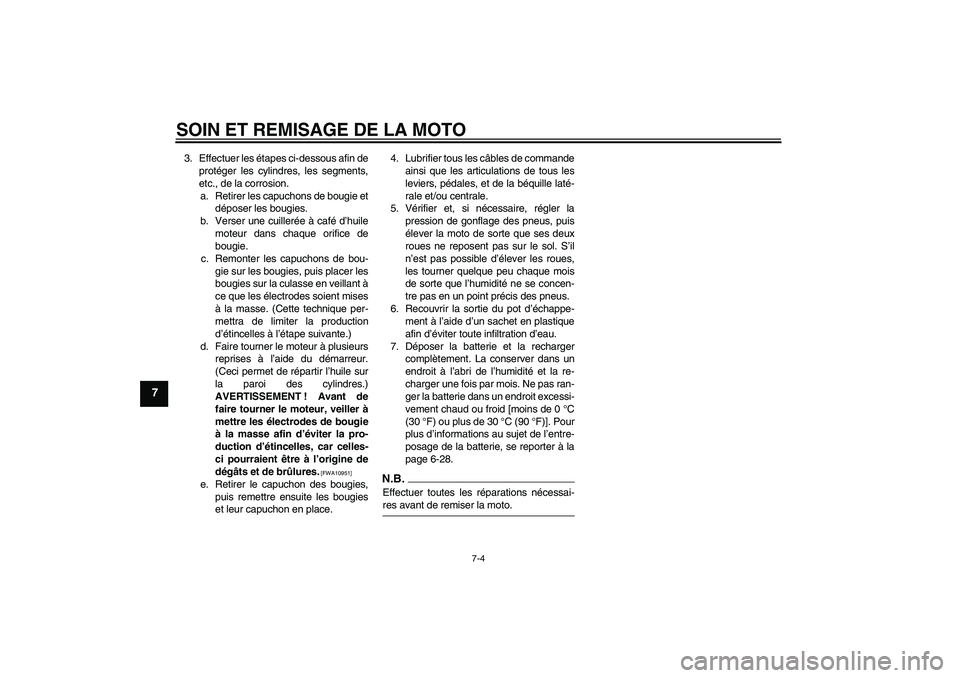

Page 94 of 104

YAMAHA FZ1-N 2009  Notices Demploi (in French) SOIN ET REMISAGE DE LA MOTO
7-4
7
3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.

Page 95 of 104

YAMAHA FZ1-N 2009  Notices Demploi (in French) CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2140 mm (84.3 in)
Largeur hors tout:
770 mm (30.3 in)
Hauteur hors tout:
1060 mm (41.7 in)
Hauteur de la selle:
815 mm (32.1 in)
Empattement:
146

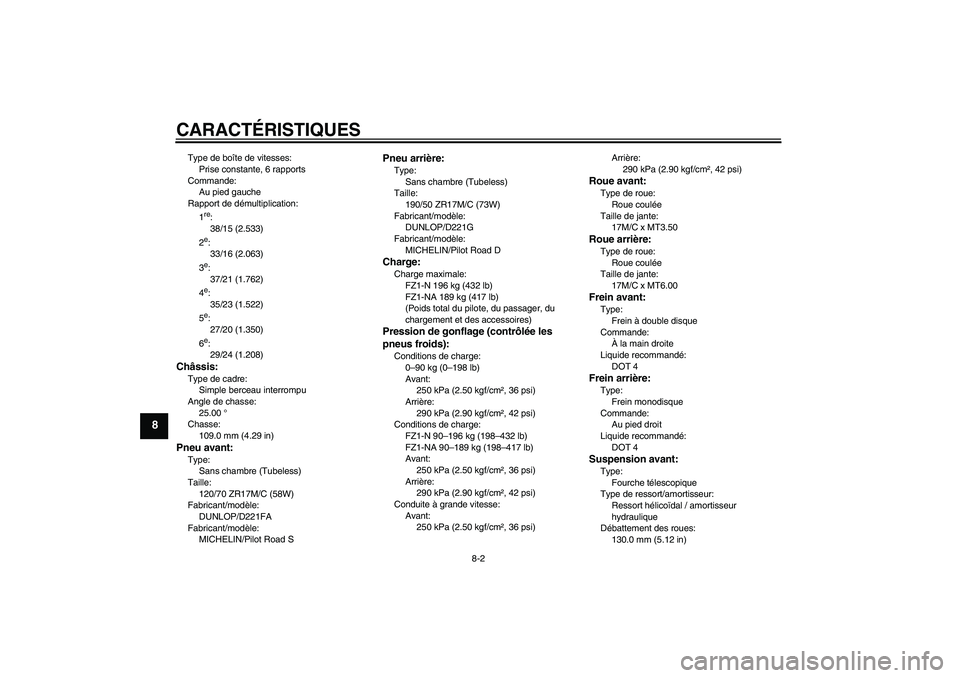

Page 96 of 104

YAMAHA FZ1-N 2009  Notices Demploi (in French) CARACTÉRISTIQUES
8-2
8
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
38/15 (2.533)
2e:
33/16 (2.063)
3e:
37/21 (1.762)
4e:
35/23

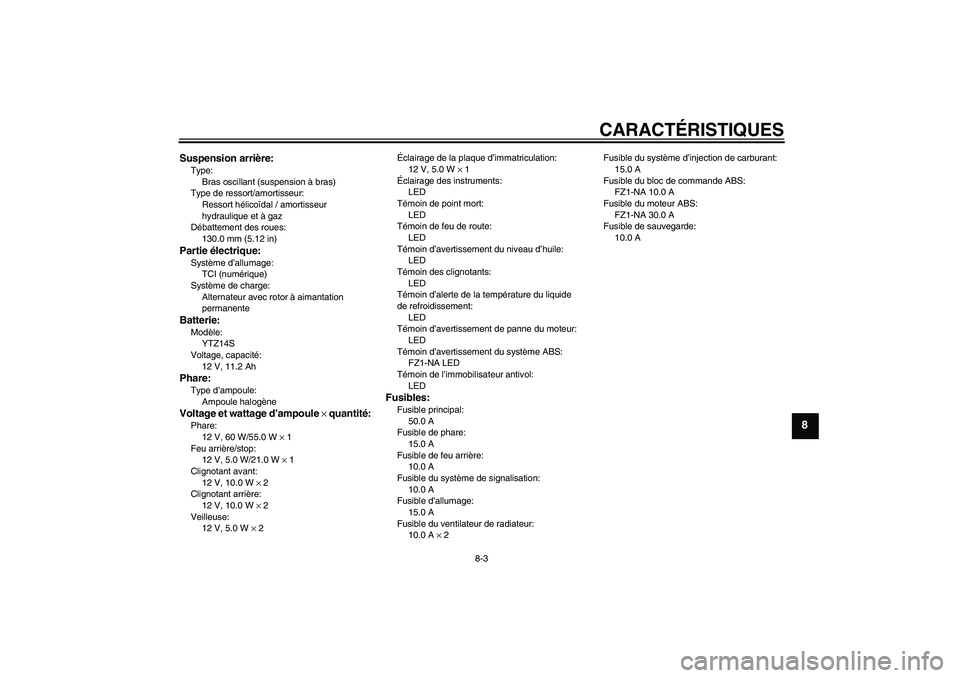

Page 97 of 104

YAMAHA FZ1-N 2009  Notices Demploi (in French) CARACTÉRISTIQUES
8-3
8
Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
130

Page 98 of 104

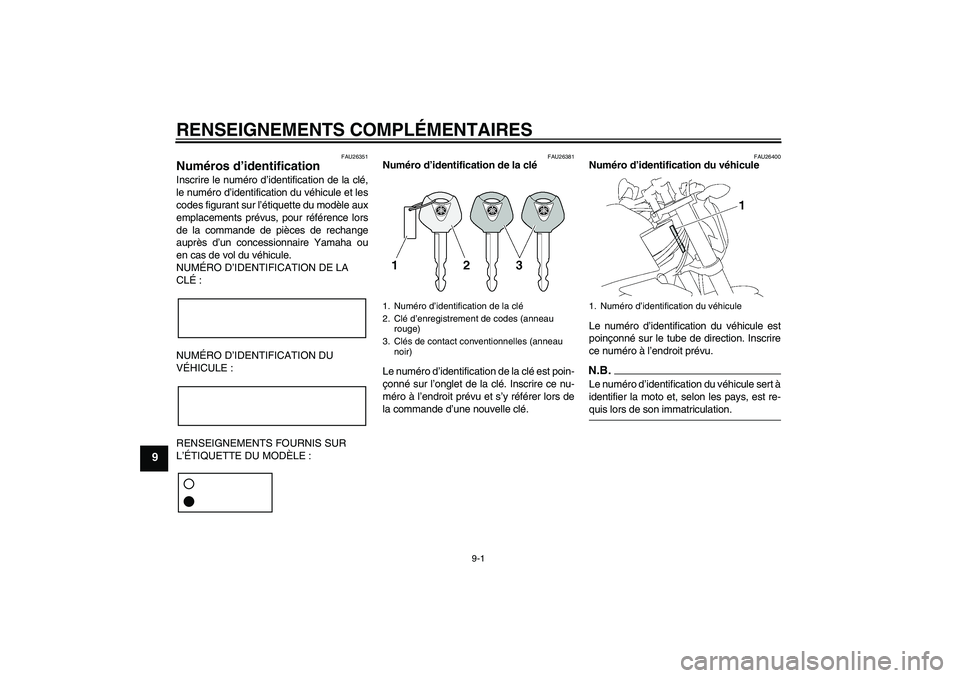

YAMAHA FZ1-N 2009  Notices Demploi (in French) RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’

Page 99 of 104

YAMAHA FZ1-N 2009  Notices Demploi (in French) RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-20.)
Inscrire les renseignem

Page 100 of 104

YAMAHA FZ1-N 2009  Notices Demploi (in French) INDEXAABS, témoin d’alerte (pour modèle à
ABS) ..................................................... 3-7
Alarme antivol ....................................... 3-13
Ampoule d’éclairage de pla
