MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
PAU22273

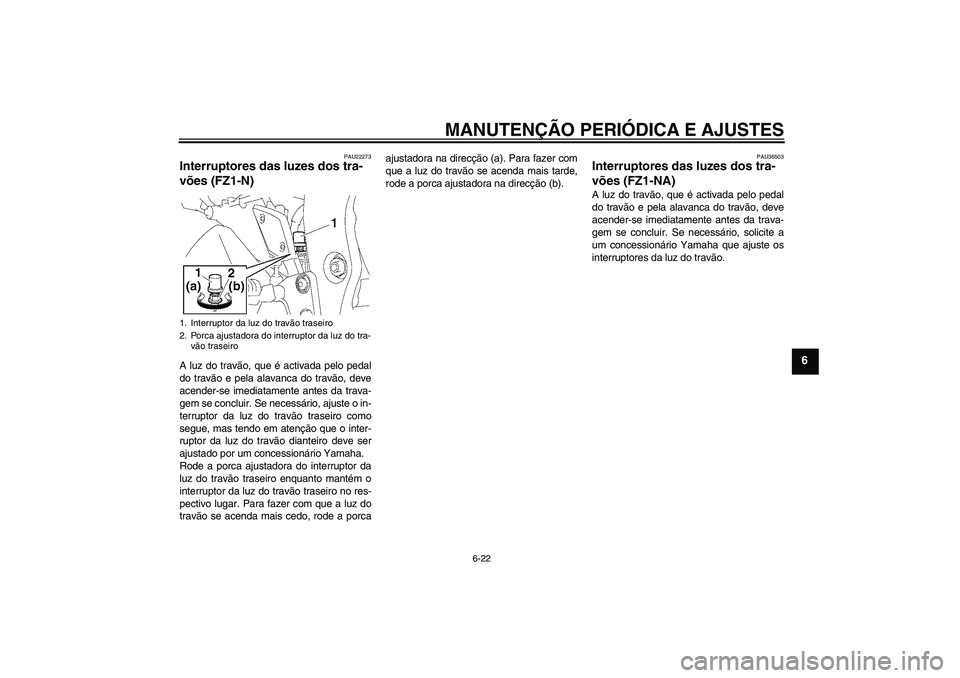

Interruptores das luzes dos tra-
vões (FZ1-N)A luz do travão, que é activada pelo pedal
do travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, ajuste o in-
terruptor da luz do travão traseiro como
segue, mas tendo em atenção que o inter-
ruptor da luz do travão dianteiro deve ser
ajustado por um concessionário Yamaha.
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porcaajustadora na direcção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
PAU36503
Interruptores das luzes dos tra-
vões (FZ1-NA)A luz do travão, que é activada pelo pedal
do travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, solicite a
um concessionário Yamaha que ajuste os
interruptores da luz do travão.
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
U2D1P4P0.book Page 22 Wednesday, July 8, 2009 7:24 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
PAU22392

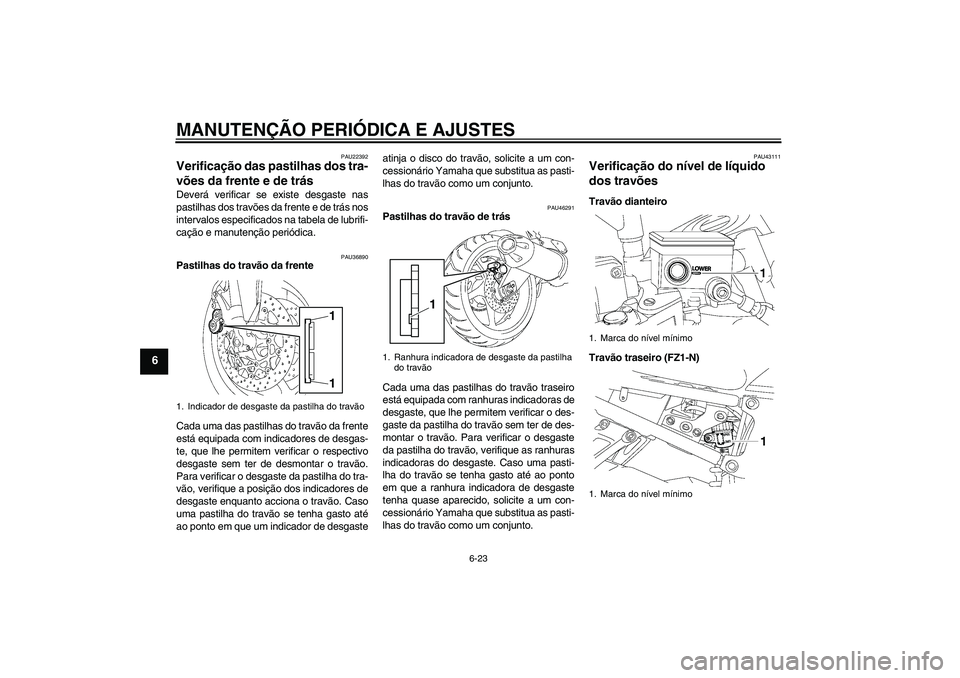

Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU36890
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respectivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição dos indicadores de
desgaste enquanto acciona o travão. Caso
uma pastilha do travão se tenha gasto até
ao ponto em que um indicador de desgasteatinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
PAU46291
Pastilhas do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao ponto
em que a ranhura indicadora de desgaste
tenha quase aparecido, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
PAU43111
Verificação do nível de líquido
dos travões Travão dianteiro
Travão traseiro (FZ1-N)
1. Indicador de desgaste da pastilha do travão
11
1. Ranhura indicadora de desgaste da pastilha
do travão
1
1. Marca do nível mínimo
1. Marca do nível mínimo
U2D1P4P0.book Page 23 Wednesday, July 8, 2009 7:24 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6

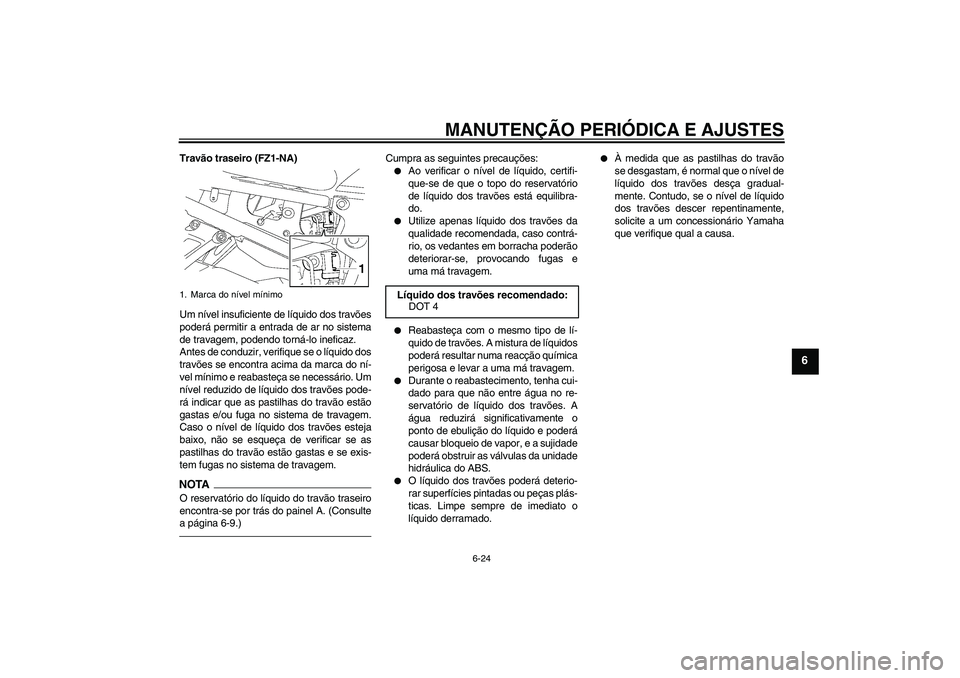

Travão traseiro (FZ1-NA)
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.NOTAO reservatório do líquido do travão traseiro
encontra-se por trás do painel A. (Consulte
a página 6-9.)
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água reduzirá significativamente o
ponto de ebulição do líquido e poderá
causar bloqueio de vapor, e a sujidade
poderá obstruir as válvulas da unidade
hidráulica do ABS.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
1. Marca do nível mínimo
Líquido dos travões recomendado:
DOT 4
U2D1P4P0.book Page 24 Wednesday, July 8, 2009 7:24 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
PAU22731
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22760
Folga da corrente de transmis-
são A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22773
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.NOTA
Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-
quer tipo de carga.2. Mude a transmissão para ponto morto.
3. Mova a roda de trás empurrando o
motociclo de modo a localizar a parte
mais esticada da corrente de trans-
missão e depois meça a folga desta
corrente conforme ilustrado.4. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.

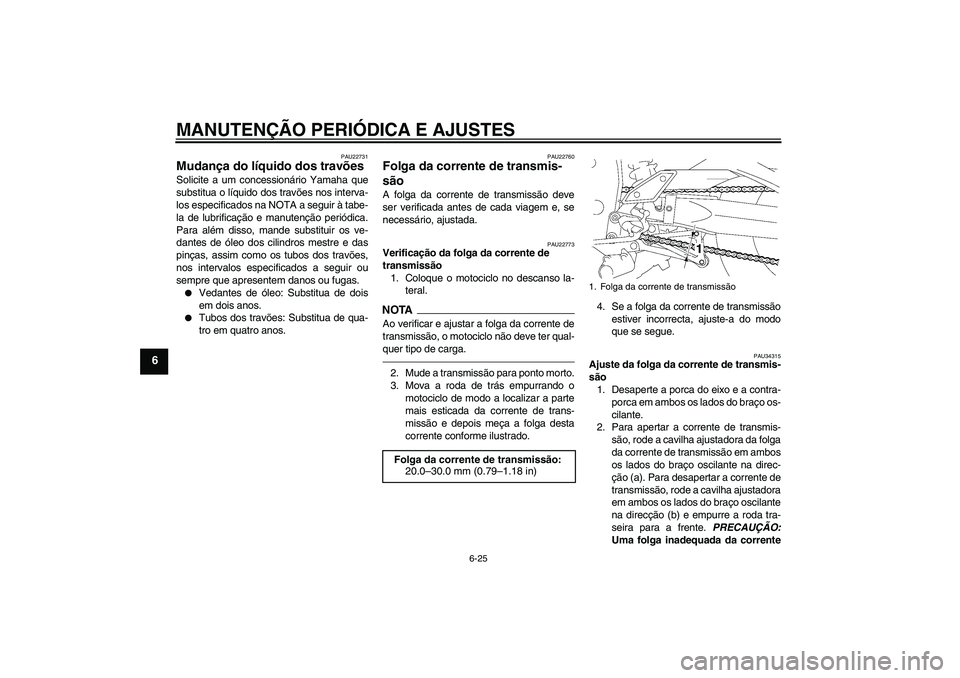

PAU34315
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em ambos
os lados do braço oscilante na direc-
ção (a). Para desapertar a corrente de
transmissão, rode a cavilha ajustadora
em ambos os lados do braço oscilante
na direcção (b) e empurre a roda tra-
seira para a frente. PRECAUÇÃO:
Uma folga inadequada da corrente Folga da corrente de transmissão:
20.0–30.0 mm (0.79–1.18 in)1. Folga da corrente de transmissão
U2D1P4P0.book Page 25 Wednesday, July 8, 2009 7:24 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
de transmissão sobrecarregará o
motor assim como outras peças vi-
tais do motociclo e pode provocar
patinagem ou quebra da corrente.
Para evitar que isto ocorra, mante-
nha a folga da corrente de transmis-
são dentro dos limites
especificados.
[PCA10571]
NOTA
Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correcto alinhamen-
to das rodas.
3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados.

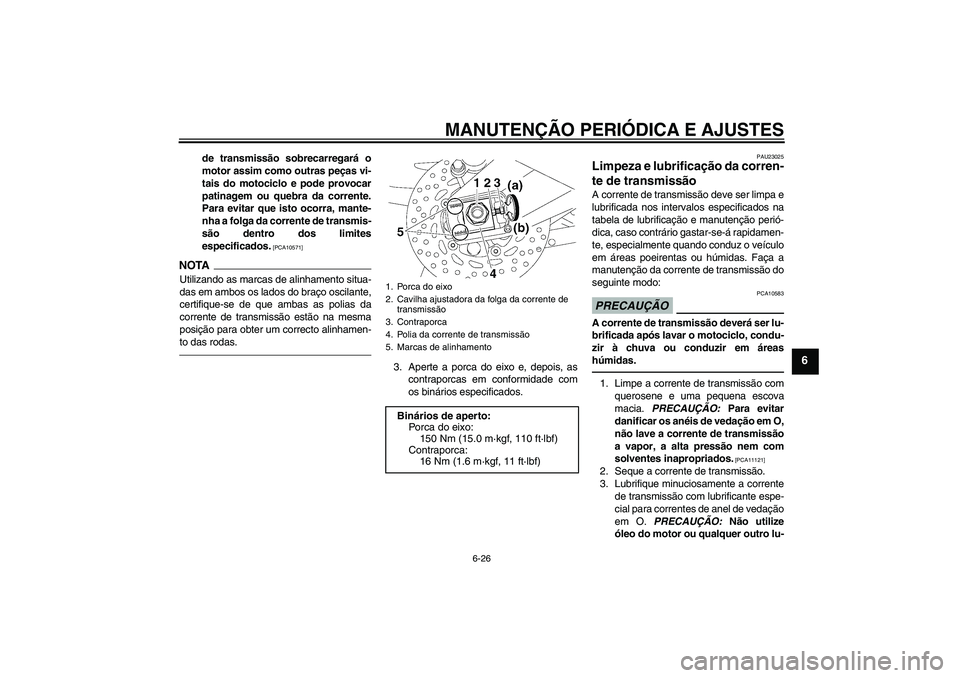

PAU23025
Limpeza e lubrificação da corren-
te de transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO
PCA10583
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo, condu-
zir à chuva ou conduzir em áreas
húmidas.1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11121]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
1. Porca do eixo
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Polia da corrente de transmissão
5. Marcas de alinhamento
Binários de aperto:
Porca do eixo:
150 Nm (15.0 m·kgf, 110 ft·lbf)
Contraporca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
U2D1P4P0.book Page 26 Wednesday, July 8, 2009 7:24 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
6
brificante para a corrente de trans-
missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11111]PAU23101
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Os danos no re-
vestimento exterior podem interferir
com o funcionamento adequado do
cabo e provocarão o aparecimento de
ferrugem no cabo interior. Substitua
qualquer cabo danificado assim que
possível para evitar situações de inse-
gurança.
[PWA10721]PAU23112
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
Lubrificante recomendado:
Óleo do motor
U2D1P4P0.book Page 27 Wednesday, July 8, 2009 7:24 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6

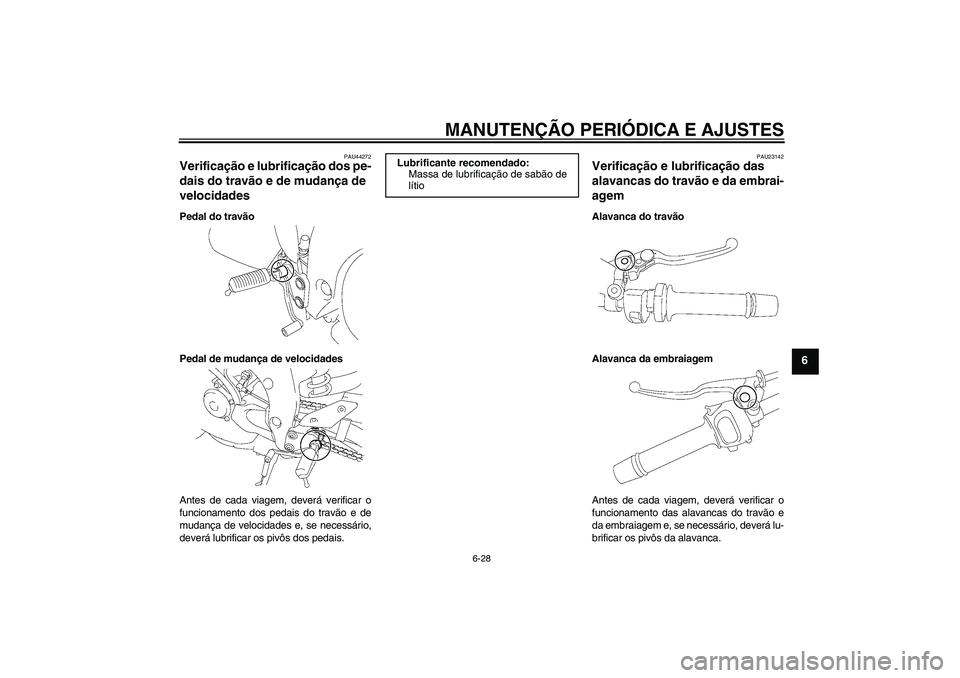

PAU44272
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Pedal do travão
Pedal de mudança de velocidades
Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
PAU23142
Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U2D1P4P0.book Page 28 Wednesday, July 8, 2009 7:24 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
6

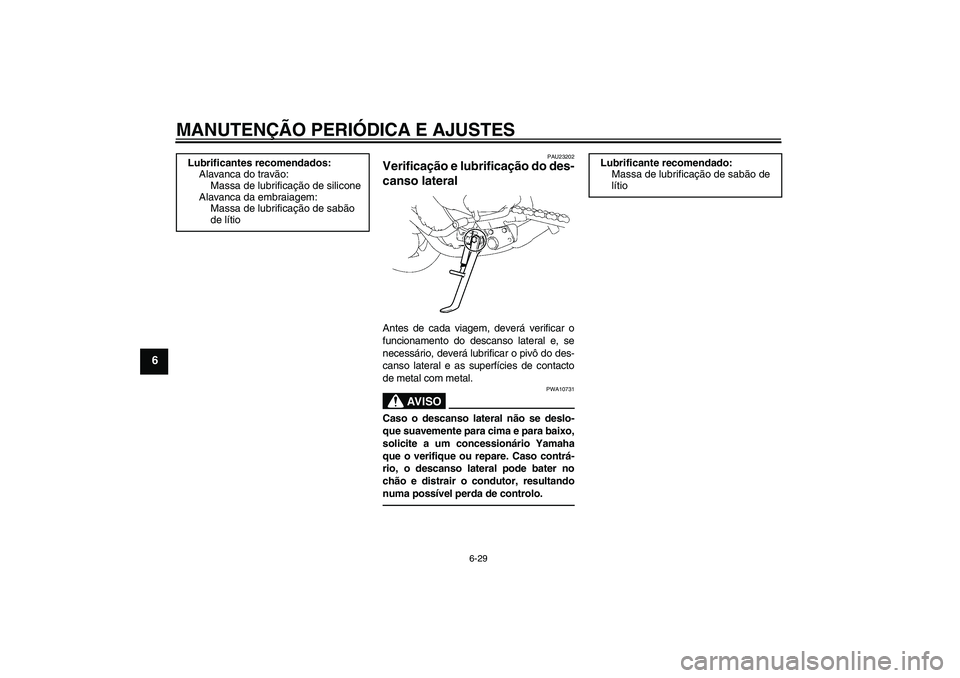

PAU23202
Verificação e lubrificação do des-
canso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AV I S O
PWA10731
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão
de lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U2D1P4P0.book Page 29 Wednesday, July 8, 2009 7:24 PM

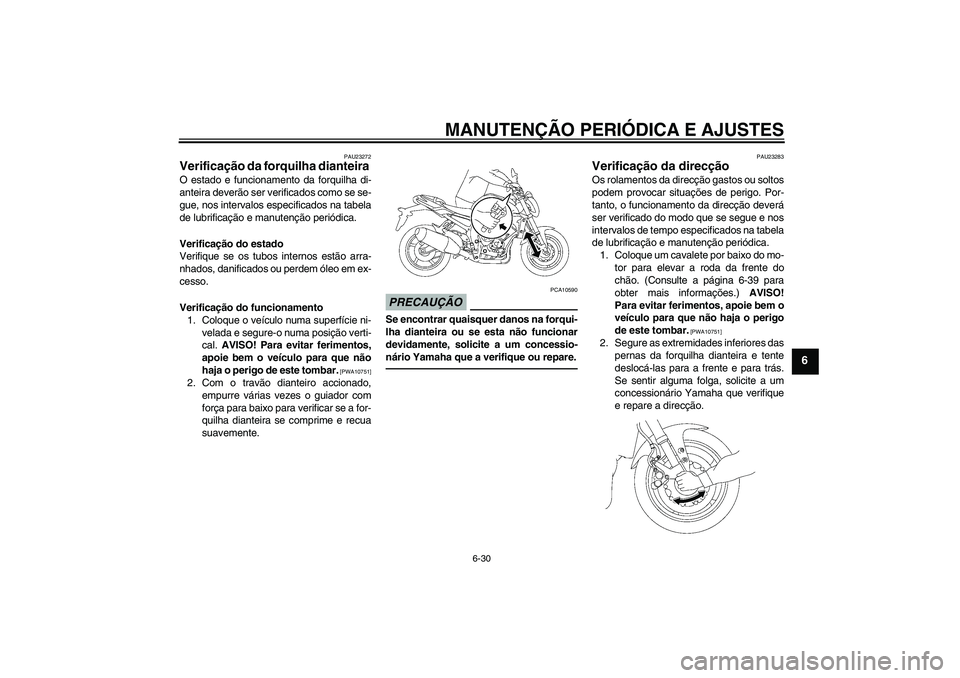

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
PAU23272
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23283
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda da frente do
chão. (Consulte a página 6-39 para
obter mais informações.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U2D1P4P0.book Page 30 Wednesday, July 8, 2009 7:24 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
PAU23291
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU33654
Bateria Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
1. Fio de bateria positivo (vermelho)
2. Fio de bateria negativo (preto)
3. Bateria
U2D1P4P0.book Page 31 Wednesday, July 8, 2009 7:24 PM
