INFORMACIÓN RELATIVA A LA SEGURIDAD
1-3
1
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.
No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.
Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al aña-
dir carga o accesorios a la motocicleta. Si
ha añadido carga o accesorios a la motoci-
cleta, conduzca con mucha precaución. A
continuación, además de información sobre
accesorios, exponemos algunas reglas ge-
nerales que se deben observar en caso de
cargar equipaje o añadir accesorios a la
motocicleta:El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima. La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:
El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Sujete bien
los objetos más pesados lo más cerca
posible del centro del vehículo y distri-
buya el peso lo más uniformemente
posible en ambos lados de la motoci-
cleta a fin de reducir al mínimo el des-
equilibrio o la inestabilidad.
El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con
frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.
Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos consuspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
No sujete nunca objetos largos o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo
sacos de dormir, bolsas de lona o
tiendas de campaña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la dirección.
Este vehículo no está diseñado
para arrastrar un remolque acoplar-
le un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen- Carga máxima:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
U2D1S4S0.book Page 3 Wednesday, July 8, 2009 7:03 PM
Page 11 of 104
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distanciaal suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-18 las especifica-
ciones de los neumáticos e información adi-
cional sobre su sustitución.
U2D1S4S0.book Page 4 Wednesday, July 8, 2009 7:03 PM
Page 34 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3
Cuando guarde el Manual del propietario u
otros documentos en el compartimento por-
ta objetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen.
Cuando lave la motocicleta evite que entre
agua en el compartimento porta objetos.
SAU39333
Ajuste de la horquilla delantera
ADVERTENCIA
SWA14670
Ajuste siempre la precarga del muelle de
las dos barras de la horquilla por igual;
de lo contrario pueden disminuir la ma-
nejabilidad y la estabilidad.Cada una de las barras de la horquilla de-
lantera está provista de un perno de ajuste
de la precarga del muelle; la barra derecha
está provista de un tornillo de ajuste de la
amortiguación en extensión y la barra iz-
quierda de un tornillo de ajuste de la amor-
tiguación en compresión.ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.
Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b).
Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior del
perno de la tapa de la horquilla delantera.
1. Barra del antirrobo CYCLELOK (opcional)
2. Correa
3. Yamaha CYCLELOK (opcional)
1. Perno de ajuste de la precarga del muelle
U2D1S4S0.book Page 20 Wednesday, July 8, 2009 7:03 PM
Page 36 of 104
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
3
NOTAAsegúrese de efectuar este ajuste en la ba-
rra izquierda de la horquilla delantera.NOTAAunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-
gún fuera necesario.
SAU39344
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.Precarga del muellePara incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).
Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietario para realizar el
ajuste. Posición de ajuste de la compre-
sión:
Mínima (blanda):
26 clic(s) en la dirección (b)*
Normal:
5 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Barra extensora
4. Indicador de posición
1234567
12 3
4
(a)(b)
Posición de ajuste de la precarga
del muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
7
U2D1S4S0.book Page 22 Wednesday, July 8, 2009 7:03 PM
Page 97 of 104

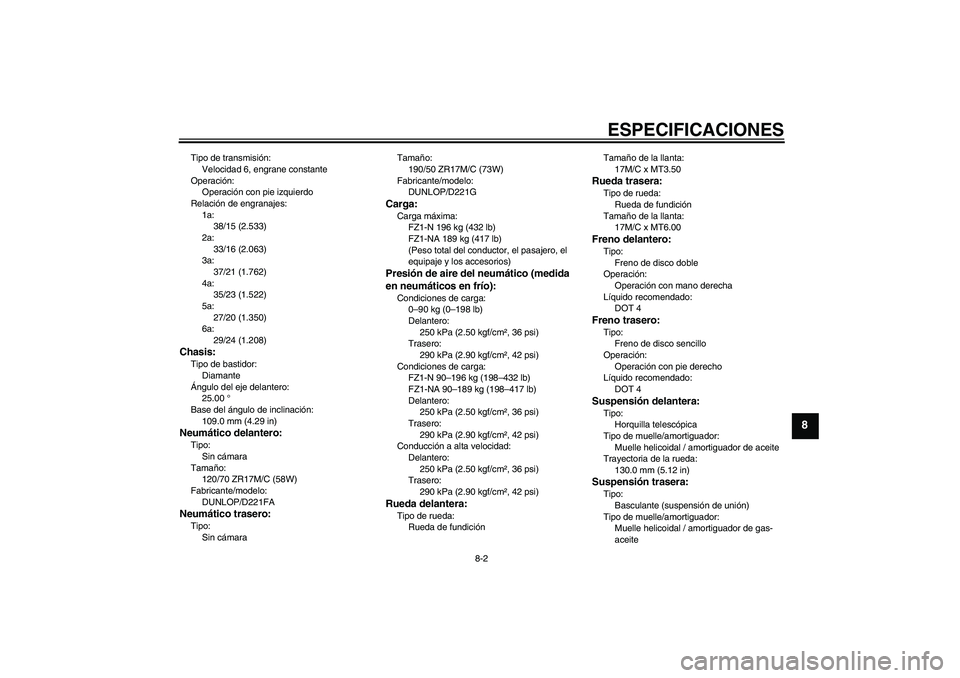

ESPECIFICACIONES
8-2
8
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
38/15 (2.533)
2a:
33/16 (2.063)
3a:
37/21 (1.762)
4a:
35/23 (1.522)
5a:
27/20 (1.350)
6a:
29/24 (1.208)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
25.00 °
Base del ángulo de inclinación:
109.0 mm (4.29 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D221FANeumático trasero:Tipo:
Sin cámaraTamaño:
190/50 ZR17M/C (73W)
Fabricante/modelo:
DUNLOP/D221G
Carga:Carga máxima:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Condiciones de carga:
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)Rueda delantera:Tipo de rueda:
Rueda de fundiciónTamaño de la llanta:
17M/C x MT3.50
Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT6.00Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
U2D1S4S0.book Page 2 Wednesday, July 8, 2009 7:03 PM
