YAMAHA FZ1-N 2010 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6

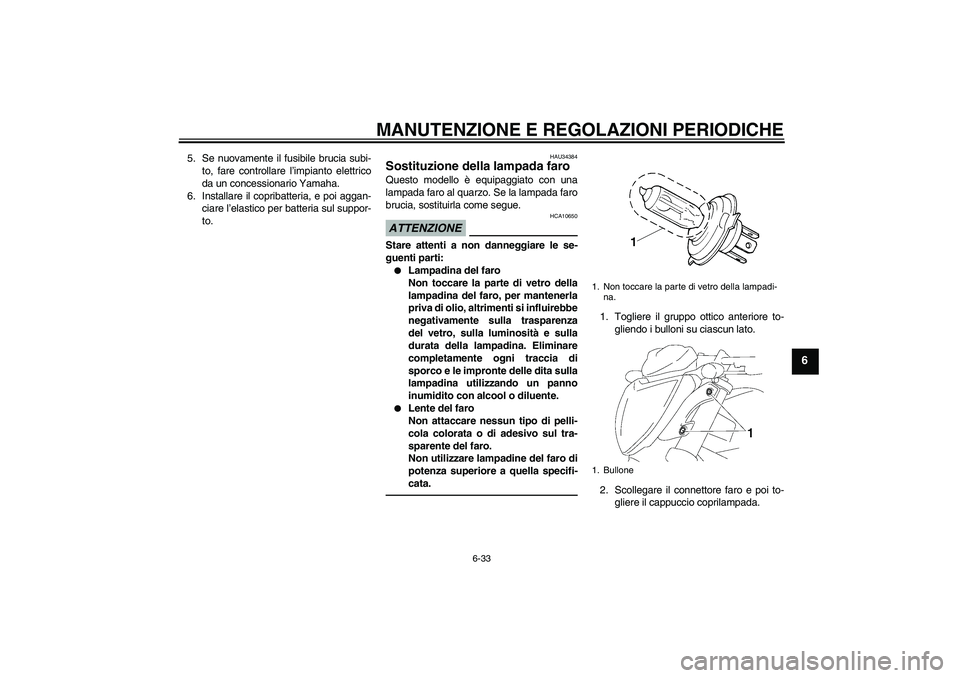

5. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
6. Installare il copribatteria, e poi aggan-
ciare l’elastico per batteria sul suppor-
to.
HAU34384
Sostituzione della lampada faro Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
1. Togliere il gruppo ottico anteriore to-
gliendo i bulloni su ciascun lato.
2. Scollegare il connettore faro e poi to-
gliere il cappuccio coprilampada.1. Non toccare la parte di vetro della lampadi-
na.
1. Bullone
U2D1H4H0.book Page 33 Monday, July 6, 2009 8:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6

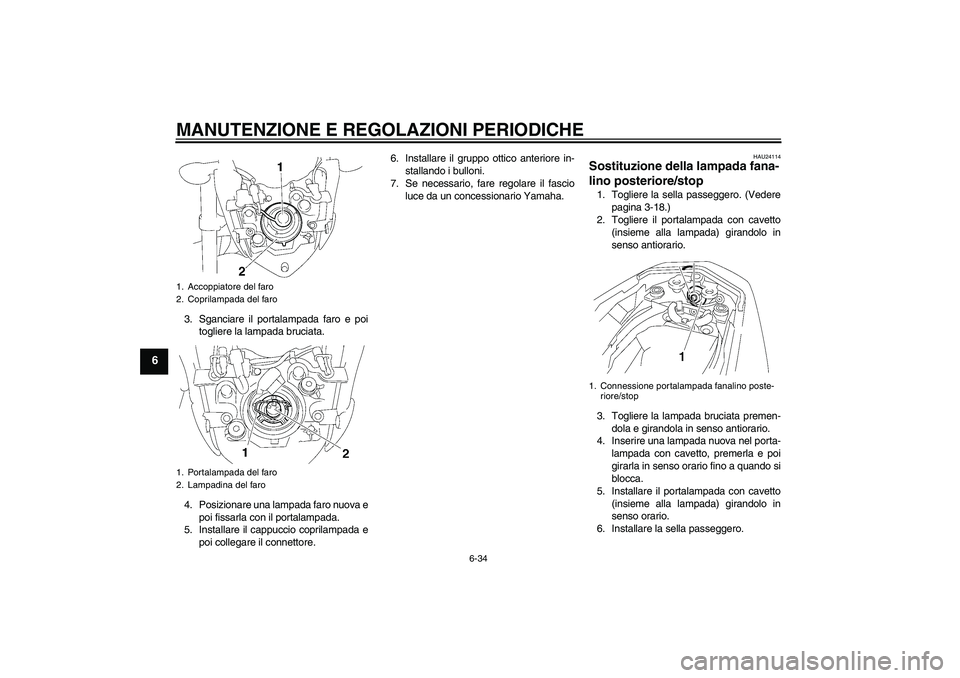

3. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
5. Installare il cappuccio coprilampada e
poi collegare il connettore.6. Installare il gruppo ottico anteriore in-
stallando i bulloni.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU24114
Sostituzione della lampada fana-
lino posteriore/stop 1. Togliere la sella passeggero. (Vedere
pagina 3-18.)
2. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.
3. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
6. Installare la sella passeggero.
1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
2. Lampadina del faro
1. Connessione portalampada fanalino poste-
riore/stop
U2D1H4H0.book Page 34 Monday, July 6, 2009 8:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
HAU24204

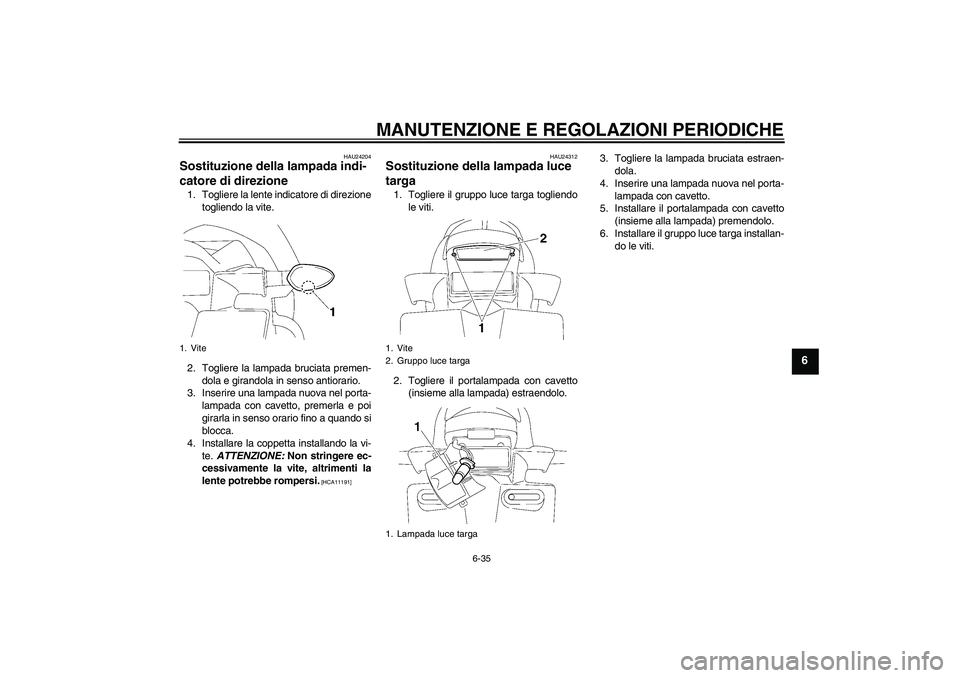

Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191]HAU24312
Sostituzione della lampada luce
targa 1. Togliere il gruppo luce targa togliendo
le viti.
2. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo luce targa installan-
do le viti.
1. Vite
1. Vite
2. Gruppo luce targa
1. Lampada luce targa
U2D1H4H0.book Page 35 Monday, July 6, 2009 8:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
HAU39383
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di due luci di posi-
zione anteriore. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere il gruppo ottico anteriore to-
gliendo i bulloni su ciascun lato.
2. Togliere la staffa del connettore luce di
posizione togliendo le viti.3. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
4. Togliere la lampada bruciata estraen-
dola.5. Inserire una lampada nuova nel porta-
lampada con cavetto.
6. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
7. Installare la staffa del connettore luce
di posizione installando le viti.
8. Installare il gruppo ottico anteriore in-
stallando i bulloni.1. Bullone
1. Vite
2. Staffa del connettore luce di posizione
1. Cavo portalampada della luce di posizione
1. Lampada luce di posizione anteriore
U2D1H4H0.book Page 36 Monday, July 6, 2009 8:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
HAU24350

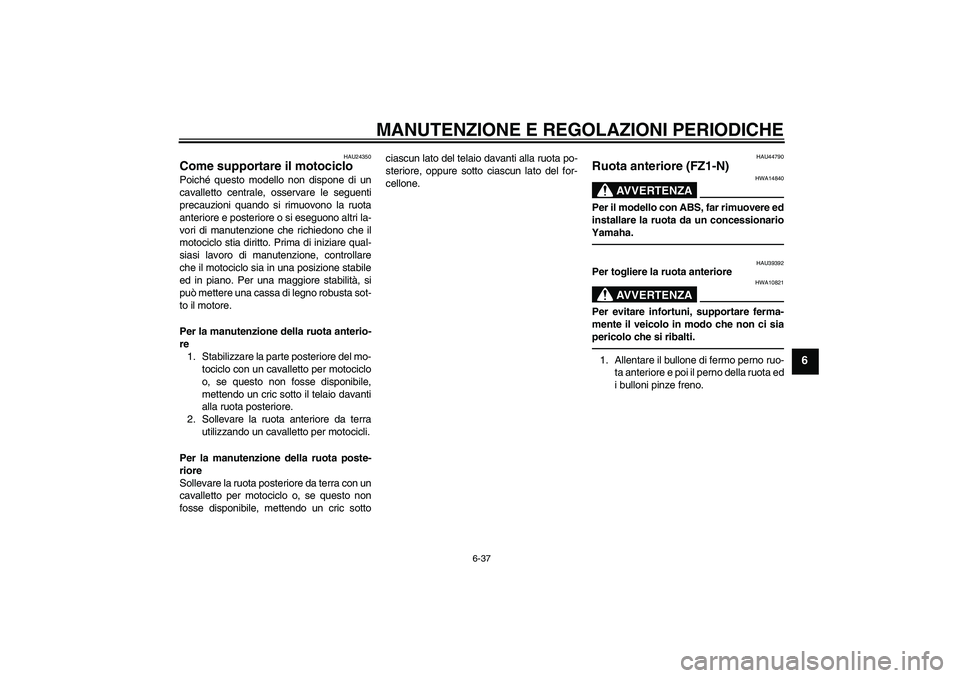

Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sottociascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU44790
Ruota anteriore (FZ1-N)
AVVERTENZA
HWA14840
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionario
Yamaha.
HAU39392
Per togliere la ruota anteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.1. Allentare il bullone di fermo perno ruo-
ta anteriore e poi il perno della ruota ed
i bulloni pinze freno.
U2D1H4H0.book Page 37 Monday, July 6, 2009 8:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6

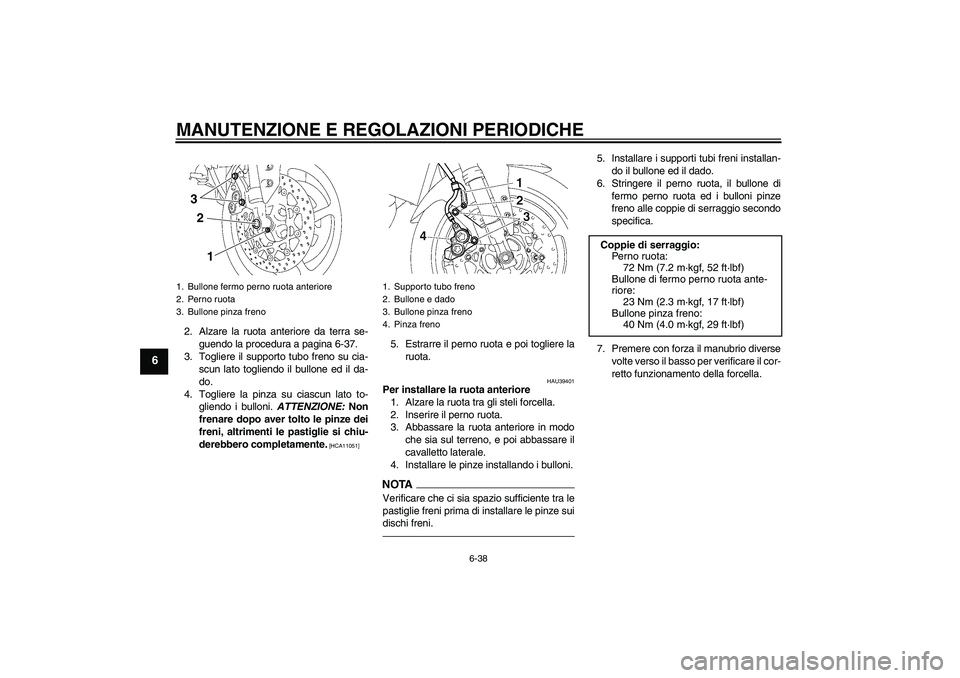

2. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-37.
3. Togliere il supporto tubo freno su cia-
scun lato togliendo il bullone ed il da-
do.
4. Togliere la pinza su ciascun lato to-
gliendo i bulloni. ATTENZIONE: Non
frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiu-
derebbero completamente.
[HCA11051]
5. Estrarre il perno ruota e poi togliere la
ruota.
HAU39401
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.
2. Inserire il perno ruota.
3. Abbassare la ruota anteriore in modo
che sia sul terreno, e poi abbassare il
cavalletto laterale.
4. Installare le pinze installando i bulloni.NOTAVerificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare le pinze sui
dischi freni.
5. Installare i supporti tubi freni installan-
do il bullone ed il dado.
6. Stringere il perno ruota, il bullone di
fermo perno ruota ed i bulloni pinze
freno alle coppie di serraggio secondo
specifica.
7. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
1. Bullone fermo perno ruota anteriore
2. Perno ruota
3. Bullone pinza freno
3
2
1
1. Supporto tubo freno
2. Bullone e dado
3. Bullone pinza freno
4. Pinza freno
Coppie di serraggio:
Perno ruota:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Bullone di fermo perno ruota ante-
riore:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bullone pinza freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U2D1H4H0.book Page 38 Monday, July 6, 2009 8:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-39
6
HAU44800

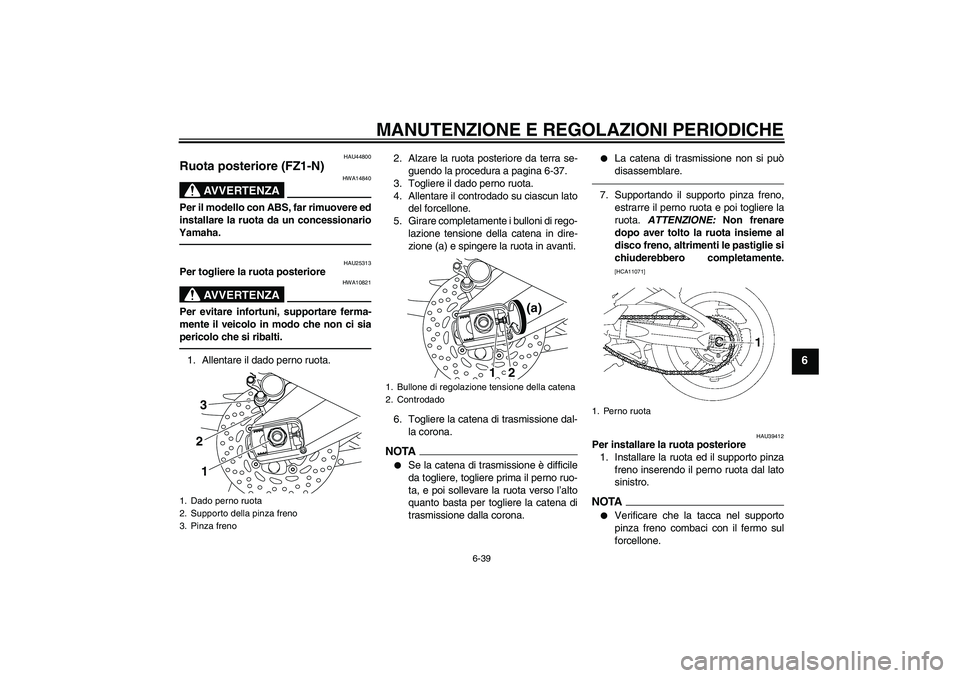

Ruota posteriore (FZ1-N)
AVVERTENZA
HWA14840
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionario
Yamaha.
HAU25313
Per togliere la ruota posteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.1. Allentare il dado perno ruota.2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-37.
3. Togliere il dado perno ruota.
4. Allentare il controdado su ciascun lato
del forcellone.
5. Girare completamente i bulloni di rego-
lazione tensione della catena in dire-
zione (a) e spingere la ruota in avanti.
6. Togliere la catena di trasmissione dal-
la corona.
NOTA

Se la catena di trasmissione è difficile
da togliere, togliere prima il perno ruo-
ta, e poi sollevare la ruota verso l’alto
quanto basta per togliere la catena di
trasmissione dalla corona.


La catena di trasmissione non si può
disassemblare.
7. Supportando il supporto pinza freno,
estrarre il perno ruota e poi togliere la
ruota. ATTENZIONE: Non frenare
dopo aver tolto la ruota insieme al
disco freno, altrimenti le pastiglie si
chiuderebbero completamente.
[HCA11071]
HAU39412
Per installare la ruota posteriore
1. Installare la ruota ed il supporto pinza
freno inserendo il perno ruota dal lato
sinistro.NOTA

Verificare che la tacca nel supporto
pinza freno combaci con il fermo sul
forcellone.
1. Dado perno ruota
2. Supporto della pinza freno
3. Pinza freno
321
1. Bullone di regolazione tensione della catena
2. Controdado
(a)
1
2
1. Perno ruota
U2D1H4H0.book Page 39 Monday, July 6, 2009 8:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-40
6

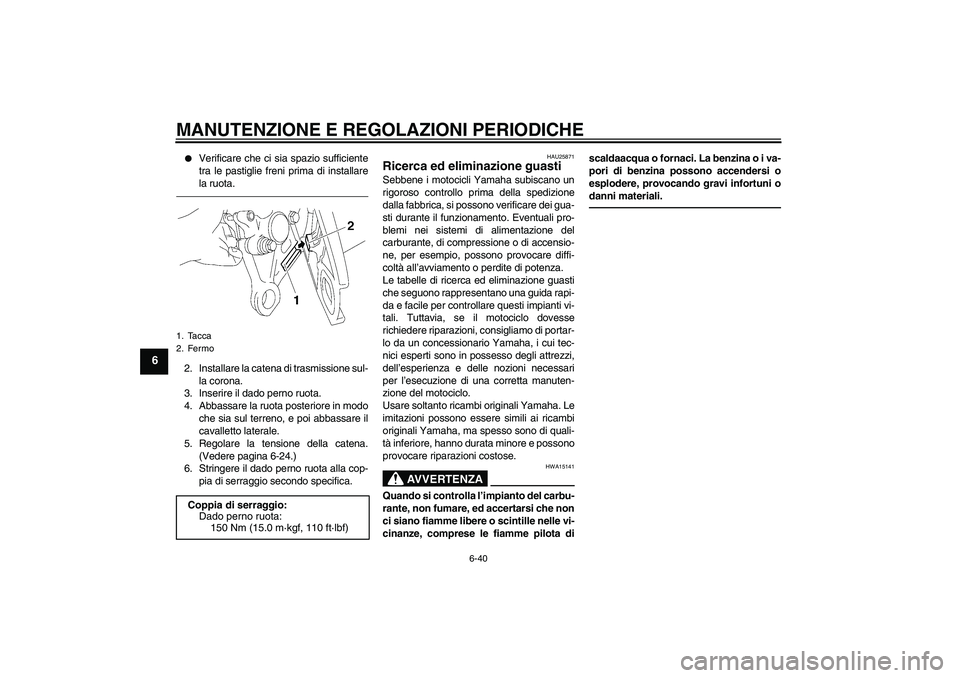

Verificare che ci sia spazio sufficiente
tra le pastiglie freni prima di installare
la ruota.
2. Installare la catena di trasmissione sul-
la corona.
3. Inserire il dado perno ruota.
4. Abbassare la ruota posteriore in modo
che sia sul terreno, e poi abbassare il
cavalletto laterale.
5. Regolare la tensione della catena.
(Vedere pagina 6-24.)
6. Stringere il dado perno ruota alla cop-
pia di serraggio secondo specifica.
HAU25871
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il motociclo dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15141
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota discaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
1. Tacca
2. FermoCoppia di serraggio:
Dado perno ruota:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1H4H0.book Page 40 Monday, July 6, 2009 8:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-41
6
HAU42501
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
AsciutteBagnate
Azionare lo starter elettrico.
U2D1H4H0.book Page 41 Monday, July 6, 2009 8:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-42
6
Surriscaldamento del motore
AVVERTENZA
HWAT1040


Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sot-
to pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.


Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca al
più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U2D1H4H0.book Page 42 Monday, July 6, 2009 8:40 PM
