ABS YAMAHA FZ1-N 2010 Notices Demploi (in French)

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Immobilisateur antivol .....................3-1
Contacteur à clé/antivol ..................3-2
Témoins et témoins d’alerte ...........3-4
Bloc de compteurs multifonctions ...3-8
Alarme antivol (en option) .............3-13
Combinés de contacteurs .............3-13
Levier d’embrayage ......................3-14
Sélecteur ......................................3-15
Levier de frein ...............................3-15
Pédale de frein .............................3-15
Système d’antiblocage des roues
(pour modèle à ABS) .................3-16
Bouchon du réservoir de
carburant ...................................3-16
Carburant ......................................3-17
Durite de mise à l’air/de trop-plein
du réservoir de carburant ..........3-18
Pots catalytiques ..........................3-19
Selles ............................................3-20
Compartiment de rangement
(FZ1-N).......................................3-21
Réglage de la fourche ..................3-22Réglage du combiné
ressort-amortisseur ................... 3-24
Supports de sangle de fixation des
bagages .................................... 3-26
Système EXUP ............................ 3-26
Béquille latérale ............................ 3-27
Coupe-circuit d’allumage .............. 3-27
POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION..................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche du moteur ............ 5-1
Passage des vitesses .................... 5-2
Comment réduire sa consommation
de carburant ................................ 5-3
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES................................... 6-1
Trousse de réparation .................... 6-1
Entretiens périodiques du système
de contrôle des gaz
d’échappement ........................... 6-2

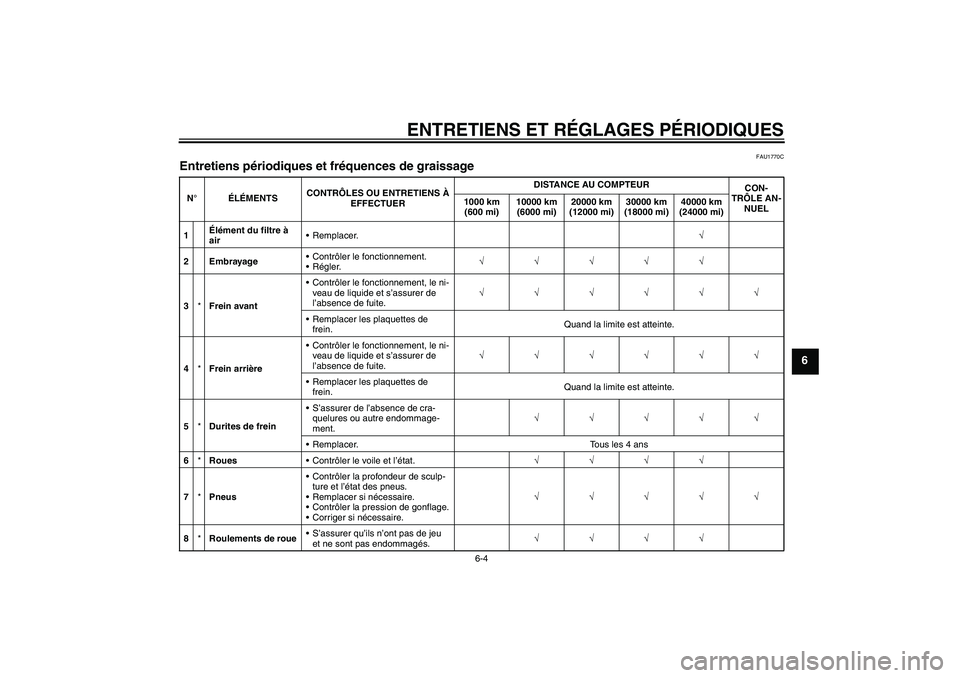

Entretiens périodiques et
fréquences de graissage ............ 6-4
Dépose et repose du cache ........... 6-8Contrôle des bougies ..................... 6-9
Huile moteur et cartouche du filtre
à huile ....................................... 6-10
Liquide de refroidissement ........... 6-12
Remplacement de l’élément du
filtre à air ................................... 6-14
Réglage du régime de ralenti du
moteur ...................................... 6-16
Contrôle du jeu de câble des
gaz ............................................ 6-17
Jeu des soupapes ........................ 6-17
Pneus ........................................... 6-17
Roues coulées ............................. 6-20
Réglage de la garde du levier
d’embrayage ............................. 6-20
Contacteurs de feu stop
(FZ1-N) ...................................... 6-21
Contacteurs de feu stop
(FZ1-NA) ................................... 6-21
Contrôle des plaquettes de frein
avant et arrière ......................... 6-21
Contrôle du niveau du liquide de
frein .......................................... 6-22
Changement du liquide de frein ... 6-23
Tension de la chaîne de
transmission ............................. 6-24
Nettoyage et graissage de la
chaîne de transmission ............ 6-25
Contrôle et lubrification des
câbles ....................................... 6-26U2D1F4F0.book Page 1 Wednesday, July 8, 2009 6:51 PM

COMMANDES ET INSTRUMENTS
3-4
3
FAU11004
Témoins et témoins d’alerte
FAU11030
Témoin des clignotants“” et“”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11060
Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11080
Témoin de feu de route“”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11254
Témoin d’alerte du niveau d’huile“”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B.

Dans une côte ou lors d’une accéléra-
tion ou décélération brusques, le té-
moin d’alerte pourrait se mettre à trem-
bloter, même si le niveau d’huile est
correct. Ceci n’indique donc pas une
panne.


Le circuit de détection du niveau
d’huile est également surveillé par un
système embarqué de diagnostic de
pannes. En cas de détection d’un pro-
blème dans le circuit, le témoin se met
à clignoter à la cadence suivante
jusqu’à ce que le problème soit
résolu : Le témoin d’alerte du niveau
d’huile clignote dix fois, puis s’éteint
pendant 2.5 secondes. Le cas
échéant, faire contrôler le véhicule par
un concessionnaire Yamaha.
FAU11427
Témoin d’alerte de la température du li-
quide de refroidissement“”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper im-
médiatement le moteur et le laisser refroidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
1. Témoin des clignotants gauches“”
2. Témoin des clignotants droits“”
3. Témoin du point mort“”
4. Témoin de feu de route“”
5. Témoin d’alerte de panne moteur“”
6. Témoin d’alerte du niveau d’huile“”
7. Témoin d’alerte de la température du liquide
de refroidissement“”
8. Témoin d’alerte du système antiblocage des
roues (ABS)“” (pour modèle à ABS)
9. Témoin de l’immobilisateur antivol
ABS
U2D1F4F0.book Page 4 Wednesday, July 8, 2009 6:51 PM

COMMANDES ET INSTRUMENTS
3-6
3
Te m pérature
du liquide de
refroidissementAffichage Conditions Ce qu’il convient de faire
Moins de 39 °C
(moins de 103 °F)Le message “Lo” s’affiche. En ordre. On peut démarrer.
40–116 °C
(104–242 °F)La température s’affiche. En ordre. On peut démarrer.
117–139 °C
(243–283 °F)L’affichage de la température
clignote.
Le témoin d’alerte s’allume.Arrêter le véhicule et laisser tourner le
moteur au ralenti jusqu’à ce que la tem-
pérature du liquide de refroidissement
redescende.
Si la température ne redescend pas,
couper le moteur. (Voir page 6-41.)
Plus de 140 °C
(plus de 284 °F)Le message “HI” clignote.
Le témoin d’alerte s’allume.Couper le moteur et le laisser refroidir.
(Voir page 6-41.)
ABSABS
U2D1F4F0.book Page 6 Wednesday, July 8, 2009 6:51 PM

COMMANDES ET INSTRUMENTS
3-7
3
FAU11534
Témoin d’alerte de panne moteur“”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans ce
cas, il convient de faire vérifier le système
embarqué de diagnostic de pannes par un
concessionnaire Yamaha. (Les explications
au sujet du système embarqué de diagnos-
tic de pannes se trouvent à la page 3-11.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU11545
Témoin d’alerte du système ABS“”
(pour modèle à ABS)
Si ce témoin d’alerte s’allume ou clignote
pendant la conduite, cela peut signaler un
problème au niveau du système ABS. Dans
ce cas, faire contrôler le système par un
concessionnaire Yamaha dès que possible.
(Voir page 3-16.)
AVERTISSEMENT
FWA10081
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la con-
duite, le système ABS se désactive et le
freinage retourne au système conven-
tionnel. Veiller, par conséquent, à ne pas
bloquer les roues en cas de freinage
brusque. Quand le témoin d’alerte s’al-
lume ou clignote pendant la conduite,
faire contrôler les freins le plus rapide-
ment possible par un concessionnaire
Yamaha.Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU38623
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois
armé.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. (Les explica-
tions au sujet du système embarqué de dia-
gnostic de pannes se trouvent à la page
3-11.)
ABS
U2D1F4F0.book Page 7 Wednesday, July 8, 2009 6:51 PM

COMMANDES ET INSTRUMENTS
3-14
3
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur“”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur“/”
Placer ce contacteur sur“” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur“” afin de couper le mo-
teur.
FAU12711
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU44710
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS (modèle
ABS uniquement) s’allument lorsque la clé
de contact est tournée à la position “ON”, et
lorsque le bouton du démarreur est ac-
tionné. Cela n’indique donc pas une panne.
FAU12733
Contacteur des feux de détresse“”
Quand la clé de contact est sur “ON”
ou“”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cligno-
tement simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-
charger.
FAU12820
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-27.)1. Levier d’embrayage
U2D1F4F0.book Page 14 Wednesday, July 8, 2009 6:51 PM

COMMANDES ET INSTRUMENTS
3-16
3
FAU26794
Système d’antiblocage des
roues (pour modèle à ABS) Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière. Le système ABS est con-
trôlé par un bloc de commande électronique
(ECU). En cas de panne du système, le frei-
nage se fait de façon conventionnelle.
AVERTISSEMENT
FWA10090


Le système ABS est plus efficace
sur des distances de freinage plus
longues.


Selon les routes (surface acciden-
tée, recouverte de graviers, etc.) un
véhicule équipé du système ABS
peut requérir une distance de frei-
nage plus longue qu’un véhicule
sans système ABS. Il convient dès
lors de conserver une distance suf-
fisante par rapport au véhicule qui
précède et de s’adapter à la vitesse
du trafic.
N.B.

Les freins ABS s’actionnent de la
même façon que les freins classiques.
Des vibrations peuvent toutefois être
ressenties au levier ou à la pédale defrein lorsque le système ABS fonc-
tionne. Il ne s’agit donc pas d’une ano-
malie.


Ce système ABS dispose d’un mode
de test produisant des vibrations au le-
vier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires afin
de pouvoir effectuer ce test. Il convient
donc de s’adresser à un concession-
naire Yamaha.
ATTENTION
FCA16120
Éloigner tous types d’aimants (y com-
pris doigts et tournevis magnétiques,
etc.) des moyeux de roue avant et ar-
rière, sous peine de risquer d’endomma-
ger les rotors magnétiques équipant les
moyeux, ce qui empêcherait le bon fonc-
tionnement du système ABS.
FAU13074
Bouchon du réservoir de carbu-
rant Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner 1/4 de tour dans le
sens des aiguilles d’une montre. La serrure
est alors déverrouillée et le bouchon du ré-
servoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
U2D1F4F0.book Page 16 Wednesday, July 8, 2009 6:51 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce
manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-17
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-10
Liquide de refroidissementContrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-12
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-21, 6-22
U2D1F4F0.book Page 1 Wednesday, July 8, 2009 6:51 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-21, 6-22
EmbrayageContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-20
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-17, 6-26
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-26
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-24, 6-25
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-17, 6-20
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-26
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-27 ÉLÉMENTS CONTRÔLES PAGES
U2D1F4F0.book Page 2 Wednesday, July 8, 2009 6:51 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un acci-
dent et des blessures.
FAU48020
N.B.Ce modèle est équipé d’un capteur de sé-
curité de chute permettant de couper le mo-
teur en cas d’un renversement. Dans ce
cas, l’écran multifonction affiche le code
d’erreur 30. Il ne s’agit pas d’une dé-
faillance. Tourner la clé sur “OFF”, puis sur
“ON” pour effacer le code d’erreur. Si le
contact n’est pas coupé au préalable, le mo-
teur se lance mais ne se met pas en marche
lors de l’actionnement du bouton du démar-
reur.
FAU44725
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :

La boîte de vitesses doit être au point
mort.


Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
Se référer à la page 3-27 pour plus de
détails.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position“”.
Le témoin et les témoins d’alerte sui-
vants doivent s’allumer pendant quel-
ques secondes, puis s’éteindre.

Témoin d’alerte du niveau d’huile


Témoin d’alerte de la tempéra-
ture du liquide de refroidissement


Témoin d’alerte de panne moteur


Témoin d’alerte du système ABS
(pour modèle à ABS)


Témoin de l’immobilisateur anti-
vol
ATTENTION
FCA11831
Si un témoin ne s’éteint pas, se reporter
à la page 3-4 et effectuer le contrôle du
circuit approprié.
U2D1F4F0.book Page 1 Wednesday, July 8, 2009 6:51 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
FAU1770C
Entretiens périodiques et fréquences de graissage N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Élément du filtre à
airRemplacer.√
2 EmbrayageContrôler le fonctionnement.
Régler.√√√√√
3*Frein avantContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
4*Frein arrièreContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
5*Durites de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
Remplacer. Tous les 4 ans
6*RouesContrôler le voile et l’état.√√√√
7*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
8*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
U2D1F4F0.book Page 4 Wednesday, July 8, 2009 6:51 PM
