INTRODUZIONE
HAU10102
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del FZ1-N/FZ1-NA, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella proget-
tazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra FZ1-N/FZ1-NA offre. Il Libretto uso
e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro motociclo, ma indica anche come
salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA10031
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo motociclo.
U1ECH0H0.book Page 1 Friday, August 20, 2010 10:47 AM

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10200
FZ1-N/FZ1-NA
USO E MANUTENZIONE
©2010 della Yamaha Motor Co., Ltd.
1a edizione, luglio 2010
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
Yamaha Motor Co., Ltd.
Stampato in Giappone.
U1ECH0H0.book Page 2 Friday, August 20, 2010 10:47 AM

1-1
1
INFORMAZIONI DI SICUREZZA
HAU10287
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro motociclo.
I motocicli sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo motociclo.
Il conducente deve:

Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento del motociclo.


Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.


Ricevere un addestramento qualificato
nelle tecniche di guida corrette ed in si-
curezza.


Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen-
ti del mezzo. Vedere pagina 4-1 per l’elenco
dei controlli prima dell’utilizzo.


Questo motociclo è stato progettato
per trasportare il pilota ed un passeg-
gero.


La causa prevalente di incidenti tra au-
tomobili e motocicli è che gli automobi-
listi non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembra
aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
Indossare un giubbotto con colori
brillanti.
Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.


Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
Accertarsi di essere qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.
Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
Consigliamo di far pratica con il mo-
tociclo in zone dove non c’è traffico,
fino a quando non si sarà preso
completa confidenza con il motoci-
clo e tutti i suoi comandi.


Molti incidenti vengono provocati da
errori di manovra dei piloti dei motoci-
cli. Un errore tipico è allargarsi in curva
a causa dell’eccessiva velocità o
dell’inclinazione insufficiente rispetto
alla velocità di marcia.
Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
U1ECH0H0.book Page 1 Friday, August 20, 2010 10:47 AM

INFORMAZIONI DI SICUREZZA
1-4
1
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, chepotrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-18 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.


Rimuovere dal motociclo tutti gli ogget-
ti non ancorati.


Controllare che il rubinetto della benzi-
na (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di car-
burante.


Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo spo-
stamento.
U1ECH0H0.book Page 4 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10977
Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


un’ECU


una spia immobilizer (Vedere pagina
3-6.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)U1ECH0H0.book Page 1 Friday, August 20, 2010 10:47 AM

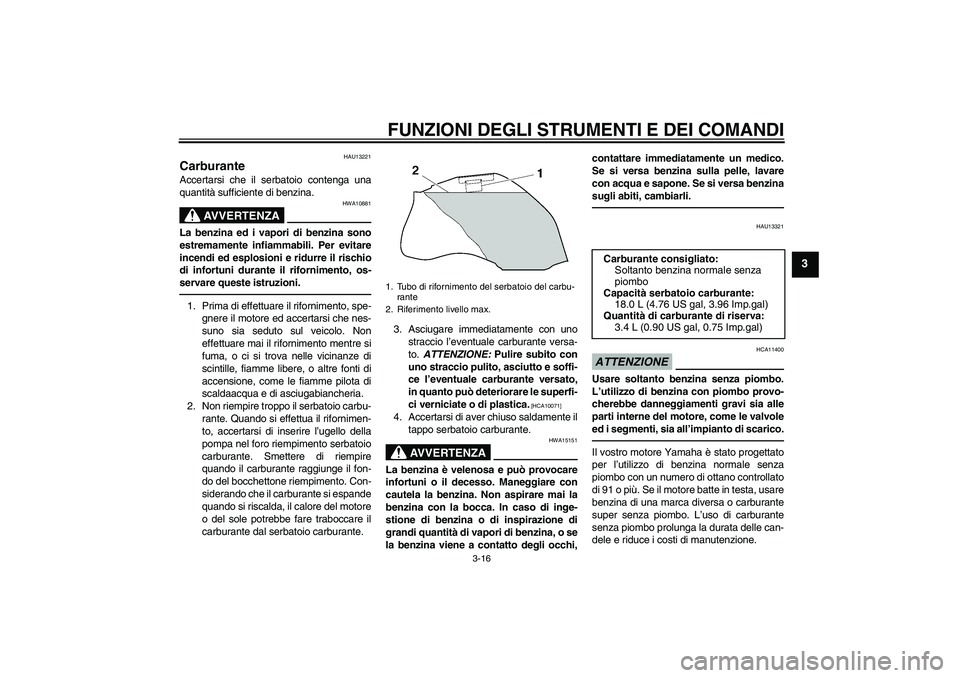

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU13221
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU13321
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o carburante
super senza piombo. L’uso di carburante
senza piombo prolunga la durata delle can-
dele e riduce i costi di manutenzione.
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
Carburante consigliato:
Soltanto benzina normale senza
piombo
Capacità serbatoio carburante:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Quantità di carburante di riserva:
3.4 L (0.90 US gal, 0.75 Imp.gal)
U1ECH0H0.book Page 16 Friday, August 20, 2010 10:47 AM

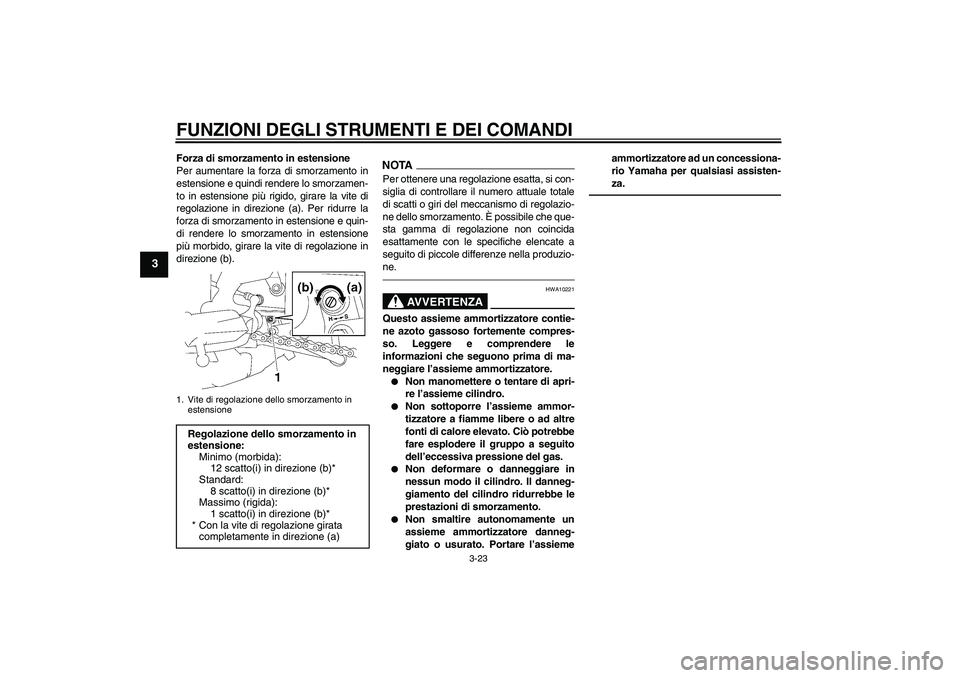

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-23
3
Forza di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare la vite di regolazione in
direzione (b).
NOTAPer ottenere una regolazione esatta, si con-
siglia di controllare il numero attuale totale
di scatti o giri del meccanismo di regolazio-
ne dello smorzamento. È possibile che que-
sta gamma di regolazione non coincida
esattamente con le specifiche elencate a
seguito di piccole differenze nella produzio-
ne.
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.

Non manomettere o tentare di apri-
re l’assieme cilindro.


Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.


Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assiemeammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-
za.
1. Vite di regolazione dello smorzamento in
estensioneRegolazione dello smorzamento in
estensione:
Minimo (morbida):
12 scatto(i) in direzione (b)*
Standard:
8 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata
completamente in direzione (a)
U1ECH0H0.book Page 23 Friday, August 20, 2010 10:47 AM

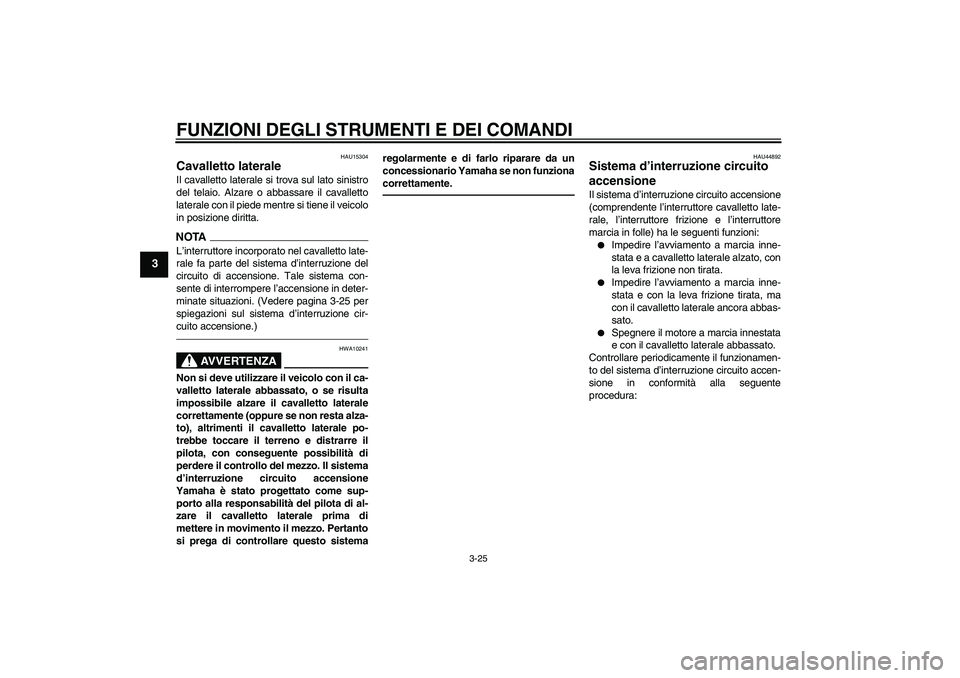

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-25
3
HAU15304
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere pagina 3-25 per
spiegazioni sul sistema d’interruzione cir-
cuito accensione.)
AVVERTENZA
HWA10241
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta alza-
to), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conseguente possibilità di
perdere il controllo del mezzo. Il sistema
d’interruzione circuito accensione
Yamaha è stato progettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistemaregolarmente e di farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
HAU44892
Sistema d’interruzione circuito
accensione Il sistema d’interruzione circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:

Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.


Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.


Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
U1ECH0H0.book Page 25 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-1
6
HAU17243
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell’impiego individuale.
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15121
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.


Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-1 per maggiori informazioni sul
monossido di carbonio.AVVERTENZA
HWA15460
I dischi, le pinze, i tamburi e i rivestimen-
ti delle pastiglie dei freni raggiungono
temperature molto elevate durante l’uso
del motociclo. Lasciare raffreddare i
componenti dei freni prima di toccarli
per evitare possibili ustioni.
HAU17302
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
U1ECH0H0.book Page 1 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
HAU17542
Kit attrezzi Il kit attrezzi si trova sotto la sella passegge-
ro. (Vedere pagina 3-18.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionario
Yamaha di fiducia.1. Kit di attrezzi in dotazioneU1ECH0H0.book Page 2 Friday, August 20, 2010 10:47 AM
