COMMANDES ET INSTRUMENTS
3-6
3

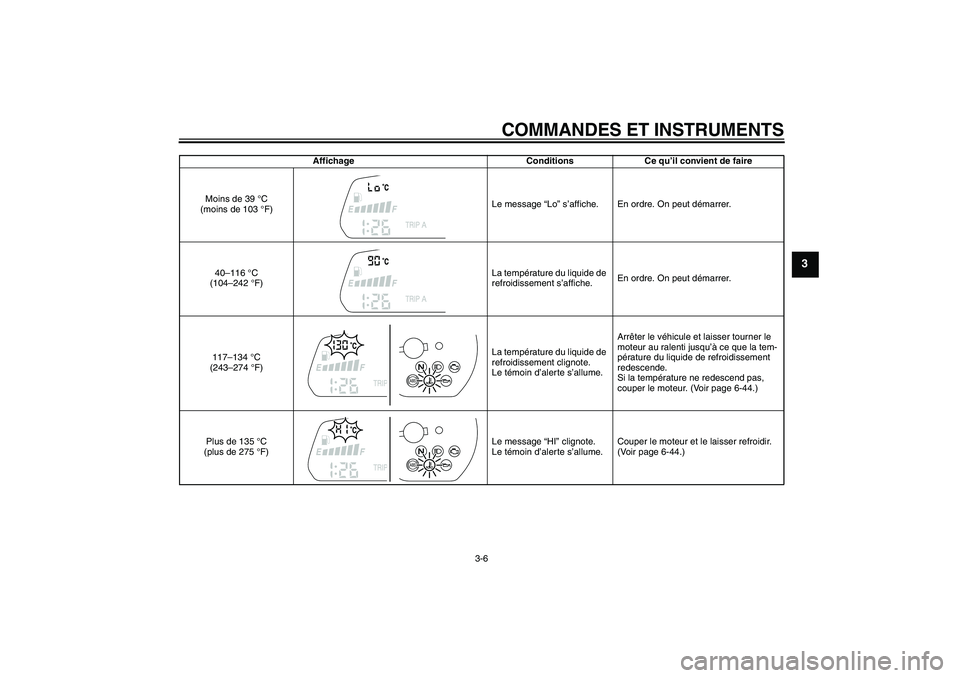

Affichage Conditions Ce qu’il convient de faire
Moins de 39 °C
(moins de 103 °F)Le message “Lo” s’affiche. En ordre. On peut démarrer.
40–116 °C
(104–242 °F)La température du liquide de
refroidissement s’affiche.En ordre. On peut démarrer.
117–134 °C
(243–274 °F)La température du liquide de
refroidissement clignote.
Le témoin d’alerte s’allume.Arrêter le véhicule et laisser tourner le
moteur au ralenti jusqu’à ce que la tem-
pérature du liquide de refroidissement
redescende.
Si la température ne redescend pas,
couper le moteur. (Voir page 6-44.)
Plus de 135 °C
(plus de 275 °F)Le message “HI” clignote.
Le témoin d’alerte s’allume.Couper le moteur et le laisser refroidir.
(Voir page 6-44.)
ABSABS
U1ECF0F0.book Page 6 Thursday, August 5, 2010 1:39 PM

COMMANDES ET INSTRUMENTS
3-7
3
FAU11534

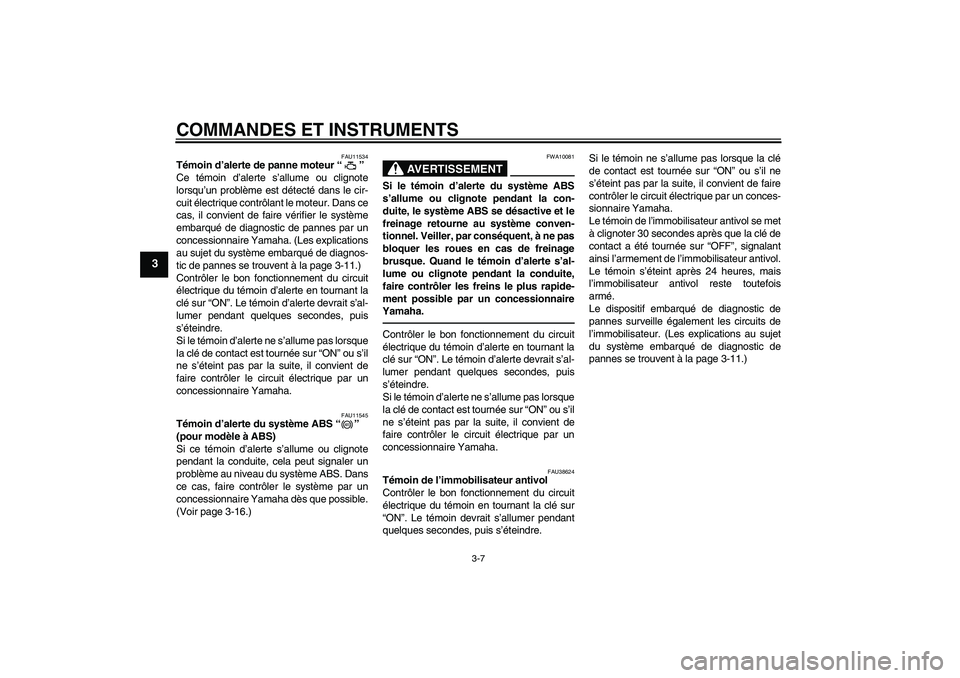

Témoin d’alerte de panne moteur“”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans ce
cas, il convient de faire vérifier le système
embarqué de diagnostic de pannes par un
concessionnaire Yamaha. (Les explications
au sujet du système embarqué de diagnos-
tic de pannes se trouvent à la page 3-11.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU11545
Témoin d’alerte du système ABS“”
(pour modèle à ABS)
Si ce témoin d’alerte s’allume ou clignote
pendant la conduite, cela peut signaler un
problème au niveau du système ABS. Dans
ce cas, faire contrôler le système par un
concessionnaire Yamaha dès que possible.
(Voir page 3-16.)
AVERTISSEMENT
FWA10081
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la con-
duite, le système ABS se désactive et le
freinage retourne au système conven-
tionnel. Veiller, par conséquent, à ne pas
bloquer les roues en cas de freinage
brusque. Quand le témoin d’alerte s’al-
lume ou clignote pendant la conduite,
faire contrôler les freins le plus rapide-
ment possible par un concessionnaire
Yamaha.Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU38624
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois
armé.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-11.)
ABS
U1ECF0F0.book Page 7 Thursday, August 5, 2010 1:39 PM

COMMANDES ET INSTRUMENTS
3-8
3
FAU3942F
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12422
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effectuépendant la conduite risque de distraire
et augmente ainsi les risques d’acci-
dents.
Le bloc de compteurs multifonctions est
composé des éléments suivants :

un compteur de vitesse


un compte-tours


un compteur kilométrique


deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)


un totalisateur de la réserve (affichant
la distance parcourue depuis que le
segment gauche de l’afficheur du ni-
veau de carburant s’est mis à cligno-
ter)


une montre


un afficheur du niveau de carburant


un afficheur de la température du li-
quide de refroidissement


un afficheur de la température de l’air
d’admission


un système embarqué de diagnostic
de pannes


une fonction de réglage de la lumino-
sité de l’écran ACL et du compte-tours
N.B.

Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de sé-
lection “SELECT” et de remise à zéro
“RESET”.


Pour le modèle vendu au R.-U.
uniquement : Pour afficher la valeur
aux compteurs (vitesse et kilométri-
que/totalisateur) en milles plutôt qu’en
kilomètres, il convient d’appuyer sur le
bouton de sélection “SELECT” pen-
dant au moins une seconde.
Compte-tours
1. Afficheur de la température du liquide de re-
froidissement/de la température de l’air d’ad-
mission
2. Compteur de vitesse
3. Compte-tours
4. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
5. Bouton “SELECT”
6. Bouton “RESET”
7. Montre
8. Afficheur du niveau de carburant
1. Compte-tours
2. Zone rouge du compte-tours
U1ECF0F0.book Page 8 Thursday, August 5, 2010 1:39 PM

COMMANDES ET INSTRUMENTS
3-9
3

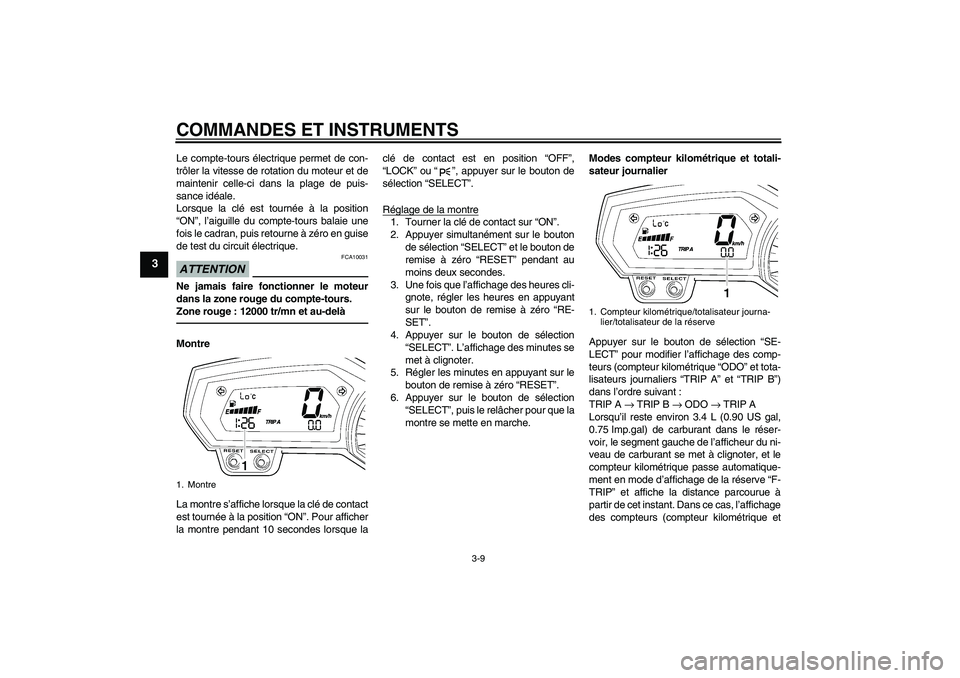

Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro en guise
de test du circuit électrique.ATTENTION
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 12000 tr/mn et au-delàMontre
La montre s’affiche lorsque la clé de contact
est tournée à la position “ON”. Pour afficher
la montre pendant 10 secondes lorsque laclé de contact est en position “OFF”,
“LOCK” ou“”, appuyer sur le bouton de
sélection “SELECT”.
Réglage de la montre
1. Tourner la clé de contact sur “ON”.
2. Appuyer simultanément sur le bouton
de sélection “SELECT” et le bouton de
remise à zéro “RESET” pendant au
moins deux secondes.
3. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton de remise à zéro “RE-
SET”.
4. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes se
met à clignoter.
5. Régler les minutes en appuyant sur le
bouton de remise à zéro “RESET”.
6. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que la
montre se mette en marche.Modes compteur kilométrique et totali-
sateur journalier
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO” et tota-
lisateurs journaliers “TRIP A” et “TRIP B”)
dans l’ordre suivant :
TRIP A → TRIP B → ODO → TRIP A
Lorsqu’il reste environ 3.4 L (0.90 US gal,
0.75 Imp.gal) de carburant dans le réser-
voir, le segment gauche de l’afficheur du ni-
veau de carburant se met à clignoter, et le
compteur kilométrique passe automatique-
ment en mode d’affichage de la réserve “F-
TRIP” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affichage
des compteurs (compteur kilométrique et
1. Montre
1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
U1ECF0F0.book Page 9 Thursday, August 5, 2010 1:39 PM

COMMANDES ET INSTRUMENTS
3-10
3
totalisateurs journaliers) se modifie comme
suit à la pression sur le bouton de sélection
“SELECT”:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde. Si, une fois le plein de
carburant effectué, la remise à zéro du tota-
lisateur de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment, et l’affichage retourne au mode affi-
ché précédemment après que le véhicule a
parcouru une distance d’environ 5 km (3
mi).
Afficheur du niveau de carburantL’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue. Lorsque
le dernier segment de gauche se met à cli-
gnoter, il convient de refaire le plein dès que
possible.
N.B.L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. En cas de détection
d’un problème dans le circuit, le témoin se
met à clignoter à la cadence suivante
jusqu’à ce que le problème soit résolu : “E”
(vide), “F” (plein) et le symbole“” cligno-
tent huit fois, puis s’éteignent pendant envi-
ron 3 secondes. Dans ce cas, il convient de
faire vérifier le circuit électrique par un con-
cessionnaire Yamaha.
Afficheur de la température du liquide de
refroidissement
Cet afficheur indique la température du li-
quide de refroidissement.N.B.Lorsque l’on sélectionne l’afficheur de la
température du liquide de refroidissement,
“C” s’affiche d’abord pendant une seconde,
puis la température du liquide de refroidis-
sement s’affiche ensuite.ATTENTION
FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
1. Afficheur du niveau de carburant
1. Afficheur de la température du liquide de re-
froidissement
U1ECF0F0.book Page 10 Thursday, August 5, 2010 1:39 PM

COMMANDES ET INSTRUMENTS
3-11
3

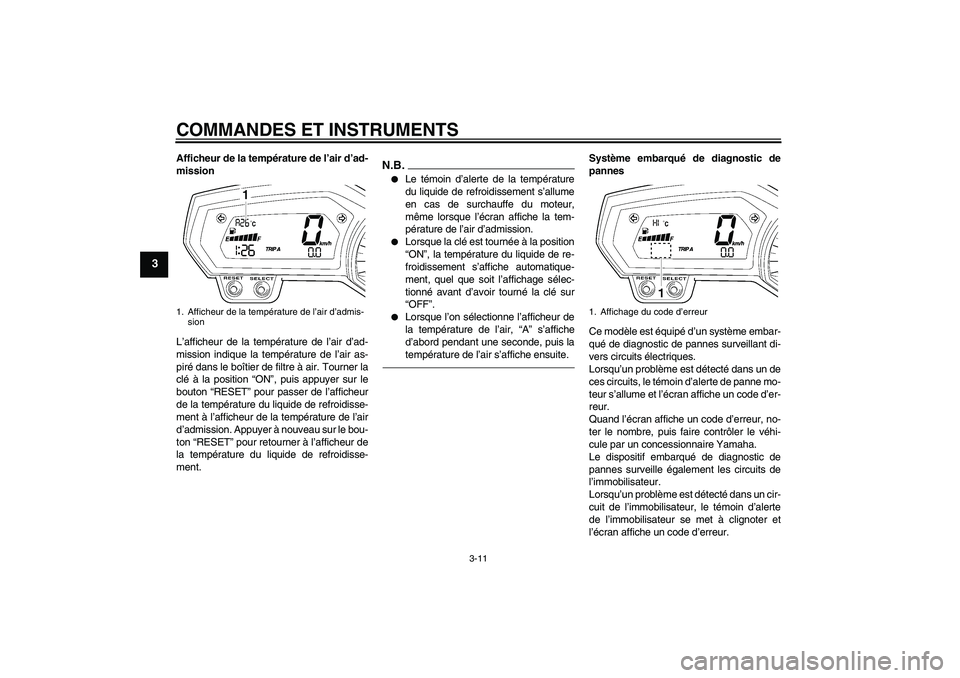

Afficheur de la température de l’air d’ad-
mission
L’afficheur de la température de l’air d’ad-
mission indique la température de l’air as-
piré dans le boîtier de filtre à air. Tourner la
clé à la position “ON”, puis appuyer sur le
bouton “RESET” pour passer de l’afficheur
de la température du liquide de refroidisse-
ment à l’afficheur de la température de l’air
d’admission. Appuyer à nouveau sur le bou-
ton “RESET” pour retourner à l’afficheur de
la température du liquide de refroidisse-
ment.
N.B.

Le témoin d’alerte de la température
du liquide de refroidissement s’allume
en cas de surchauffe du moteur,
même lorsque l’écran affiche la tem-
pérature de l’air d’admission.


Lorsque la clé est tournée à la position
“ON”, la température du liquide de re-
froidissement s’affiche automatique-
ment, quel que soit l’affichage sélec-
tionné avant d’avoir tourné la clé sur
“OFF”.


Lorsque l’on sélectionne l’afficheur de
la température de l’air, “A” s’affiche
d’abord pendant une seconde, puis la
température de l’air s’affiche ensuite.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsqu’un problème est détecté dans un de
ces circuits, le témoin d’alerte de panne mo-
teur s’allume et l’écran affiche un code d’er-
reur.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est détecté dans un cir-
cuit de l’immobilisateur, le témoin d’alerte
de l’immobilisateur se met à clignoter et
l’écran affiche un code d’erreur.
1. Afficheur de la température de l’air d’admis-
sion
1. Affichage du code d’erreur
U1ECF0F0.book Page 11 Thursday, August 5, 2010 1:39 PM

COMMANDES ET INSTRUMENTS
3-12
3

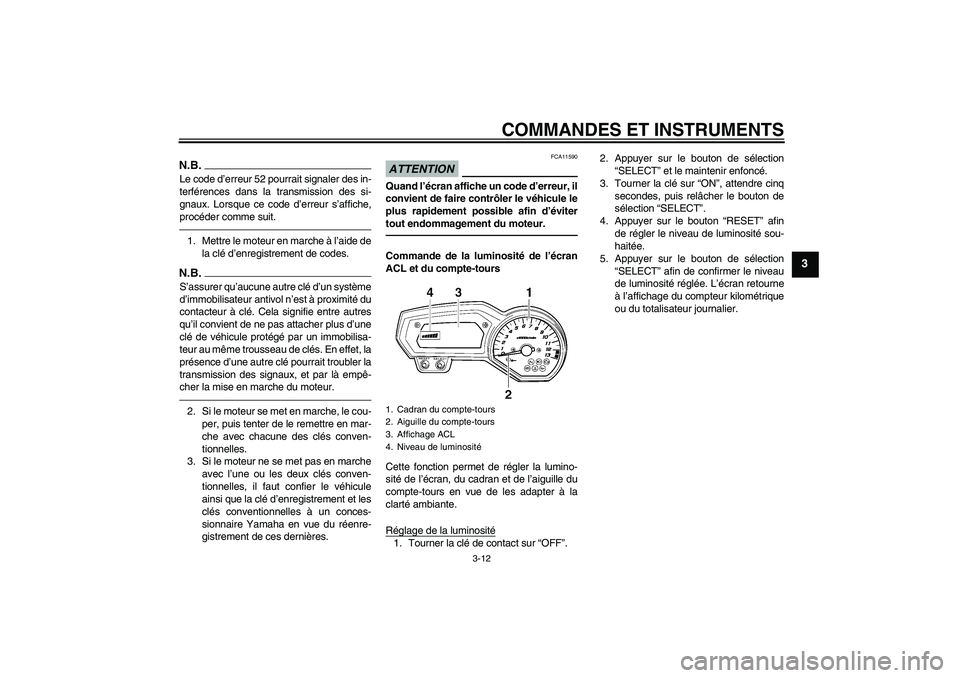

N.B.Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,
procéder comme suit.1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol n’est à proximité du
contacteur à clé. Cela signifie entre autres
qu’il convient de ne pas attacher plus d’une
clé de véhicule protégé par un immobilisa-
teur au même trousseau de clés. En effet, la
présence d’une autre clé pourrait troubler la
transmission des signaux, et par là empê-
cher la mise en marche du moteur.2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
ATTENTION
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’éviter
tout endommagement du moteur.Commande de la luminosité de l’écran
ACL et du compte-tours
Cette fonction permet de régler la lumino-
sité de l’écran, du cadran et de l’aiguille du
compte-tours en vue de les adapter à la
clarté ambiante.
Réglage de la luminosité1. Tourner la clé de contact sur “OFF”.2. Appuyer sur le bouton de sélection
“SELECT” et le maintenir enfoncé.
3. Tourner la clé sur “ON”, attendre cinq
secondes, puis relâcher le bouton de
sélection “SELECT”.
4. Appuyer sur le bouton “RESET” afin
de régler le niveau de luminosité sou-
haitée.
5. Appuyer sur le bouton de sélection
“SELECT” afin de confirmer le niveau
de luminosité réglée. L’écran retourne
à l’affichage du compteur kilométrique
ou du totalisateur journalier.1. Cadran du compte-tours
2. Aiguille du compte-tours
3. Affichage ACL
4. Niveau de luminosité
U1ECF0F0.book Page 12 Thursday, August 5, 2010 1:39 PM

COMMANDES ET INSTRUMENTS
3-13
3
FAU12331

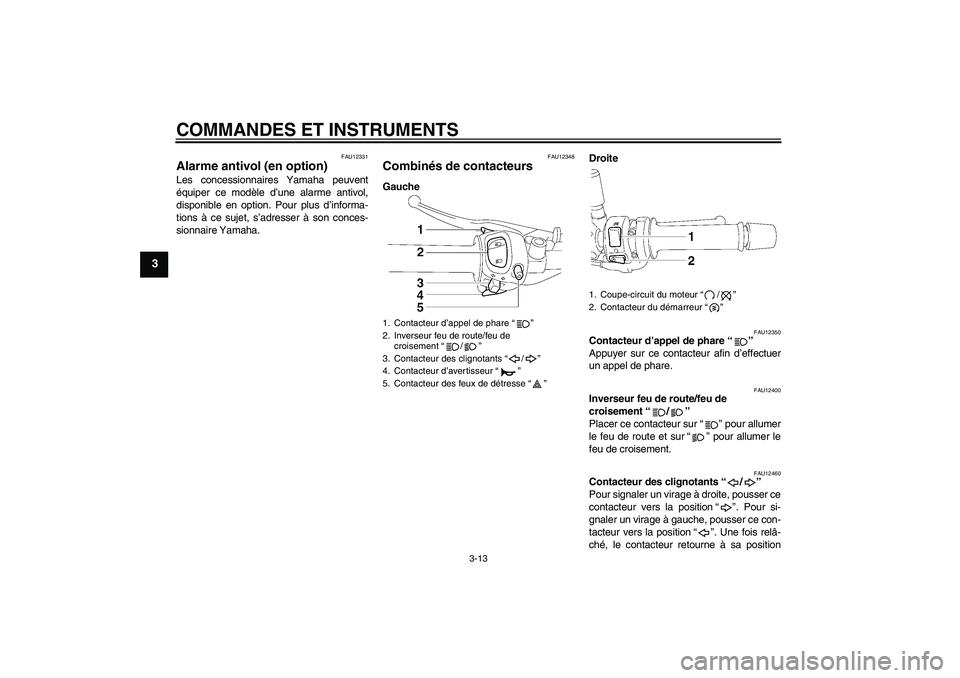

Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU12348
Combinés de contacteurs GaucheDroite
FAU12350
Contacteur d’appel de phare“”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de
croisement“/”
Placer ce contacteur sur“” pour allumer
le feu de route et sur“” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants“/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position“”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position“”. Une fois relâ-
ché, le contacteur retourne à sa position
1. Contacteur d’appel de phare“”
2. Inverseur feu de route/feu de
croisement“/”
3. Contacteur des clignotants“/”
4. Contacteur d’avertisseur“”
5. Contacteur des feux de détresse“”
1. Coupe-circuit du moteur“/”
2. Contacteur du démarreur“”
U1ECF0F0.book Page 13 Thursday, August 5, 2010 1:39 PM

COMMANDES ET INSTRUMENTS
3-14
3

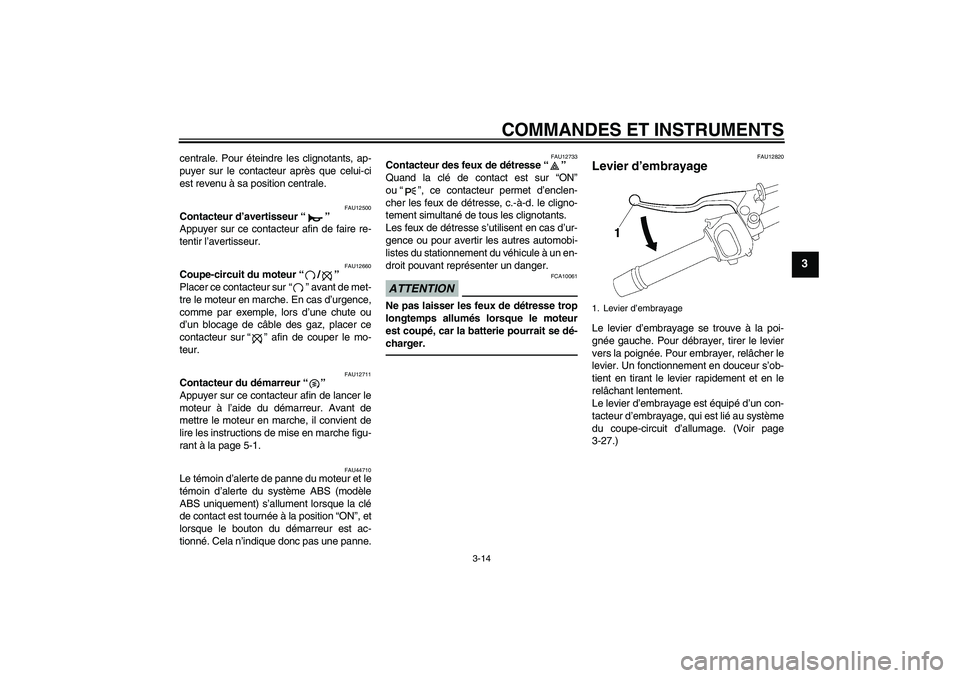

centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur“”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur“/”
Placer ce contacteur sur“” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur“” afin de couper le mo-
teur.
FAU12711
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU44710
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS (modèle
ABS uniquement) s’allument lorsque la clé
de contact est tournée à la position “ON”, et
lorsque le bouton du démarreur est ac-
tionné. Cela n’indique donc pas une panne.
FAU12733
Contacteur des feux de détresse“”
Quand la clé de contact est sur “ON”
ou“”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cligno-
tement simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-
charger.
FAU12820
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-27.)1. Levier d’embrayage
U1ECF0F0.book Page 14 Thursday, August 5, 2010 1:39 PM

COMMANDES ET INSTRUMENTS
3-15
3
FAU12871

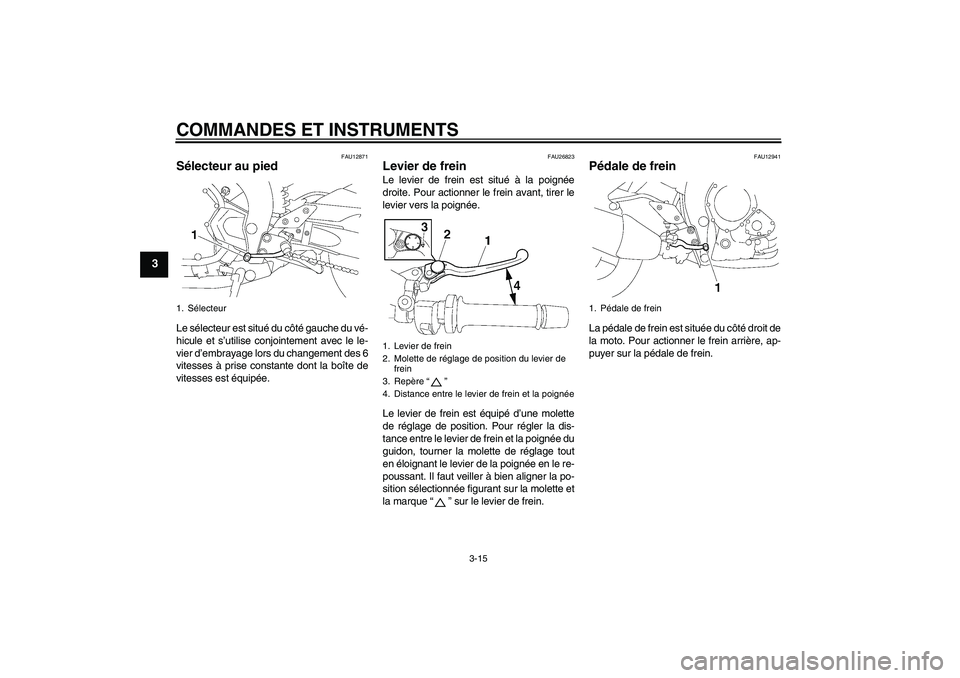

Sélecteur au pied Le sélecteur est situé du côté gauche du vé-
hicule et s’utilise conjointement avec le le-
vier d’embrayage lors du changement des 6
vitesses à prise constante dont la boîte de
vitesses est équipée.
FAU26823
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée du
guidon, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition sélectionnée figurant sur la molette et
la marque“” sur le levier de frein.
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
1. Sélecteur
1. Levier de frein
2. Molette de réglage de position du levier de
frein
3. Repère“”
4. Distance entre le levier de frein et la poignée
1. Pédale de frein
U1ECF0F0.book Page 15 Thursday, August 5, 2010 1:39 PM
