YAMAHA FZ1-N 2012 Instructieboekje (in Dutch)

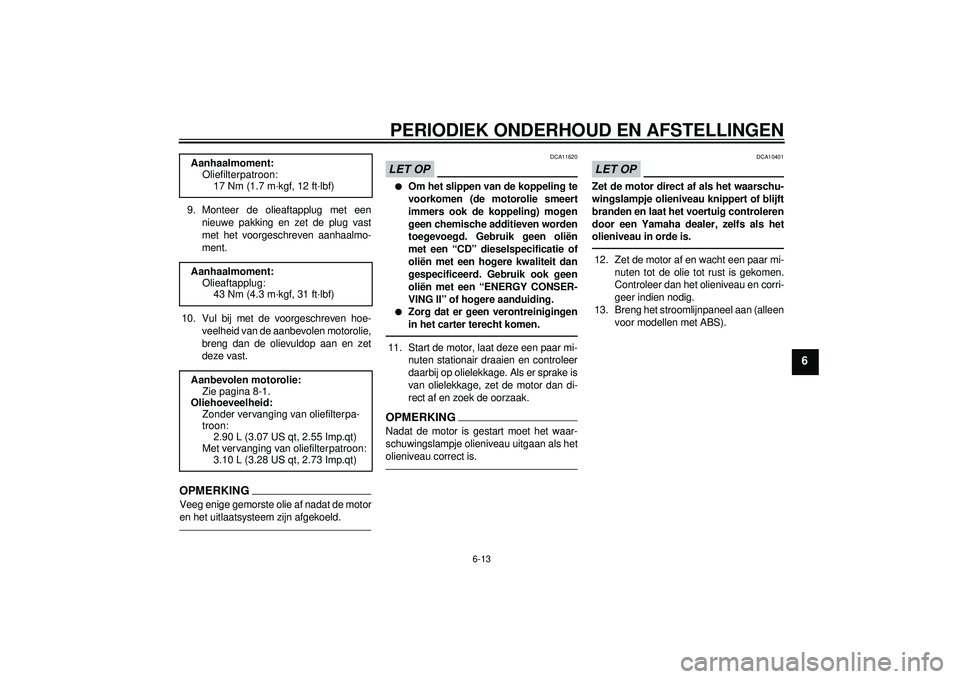

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
9. Monteer de olieaftapplug met eennieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
10. Vul bij met de voorgeschreven hoe- veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11620
●
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
●
Zorg dat er geen verontreinigingen
in het carter terecht komen.
11. Start de motor, laat deze een paar mi-nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.
LET OP
DCA10401
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat het voertuig controleren
door een Yamaha dealer, zelfs als het
olieniveau in orde is.12. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
13. Breng het stroomlijnpaneel aan (alleen voor modellen met ABS).
Aanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment: Olieaftapplug:43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie: Zie pagina 8-1.
Oliehoeveelheid: Zonder vervanging van oliefilterpa-
troon:2.90 L (3.07 US qt, 2.55 Imp.qt)
Met vervanging van oliefilterpatroon:
3.10 L (3.28 US qt, 2.73 Imp.qt)
U1ECD1D0.book Page 13 Monday, August 8, 2011 3:40 PM

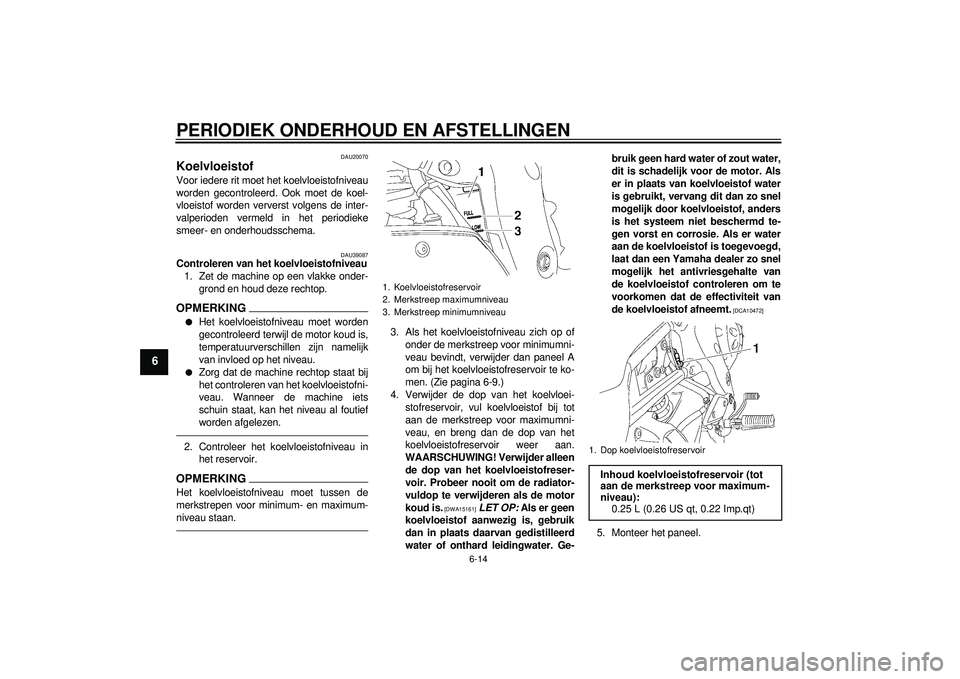

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU39087
Controleren van het koelvloeistofniveau1. Zet de machine op een vlakke onder- grond en houd deze rechtop.OPMERKING●
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.
●
Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Controleer het koelvloeistofniveau inhet reservoir.OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, verwijder dan paneel A
om bij het koelvloeistofreservoir te ko-
men. (Zie pagina 6-9.)
4. Verwijder de dop van het koelvloei- stofreservoir, vul koelvloeistof bij tot
aan de merkstreep voor maximumni-
veau, en breng dan de dop van het
koelvloeistofreservoir weer aan.
WAARSCHUWING! Verwijder alleen
de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15161]
LET OP: Als er geen
koelvloeistof aanwezig is, gebruik
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge- bruik geen hard water of zout water,
dit is schadelijk voor de motor. Als
er in plaats van koelvloeistof water
is gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof, anders
is het systeem niet beschermd te-
gen vorst en corrosie. Als er water
aan de koelvloeistof is toegevoegd,
laat dan een Yamaha dealer zo snel
mogelijk het antivriesgehalte van
de koelvloeistof controleren om te
voorkomen dat de effectiviteit van
de koelvloeistof afneemt.
[DCA10472]
5. Monteer het paneel.
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Dop koelvloeistofreservoirInhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1ECD1D0.book Page 14 Monday, August 8, 2011 3:40 PM

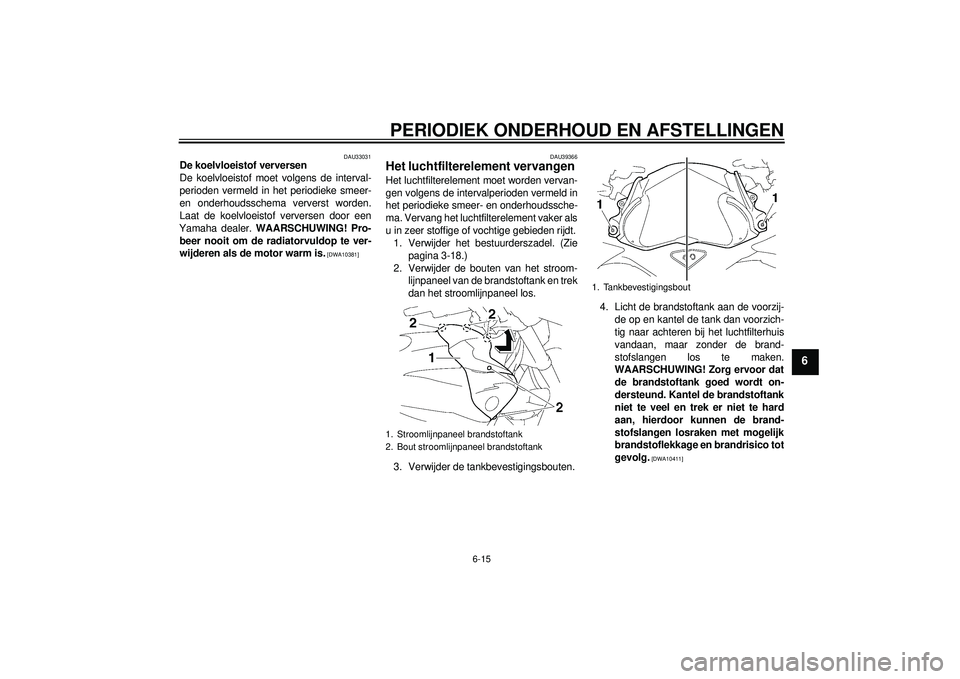

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
DAU33031
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10381] DAU39366
Het luchtfilterelement vervangen Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het bestuurderszadel. (Zie
pagina 3-18.)
2. Verwijder de bouten van het stroom- lijnpaneel van de brandstoftank en trek
dan het stroomlijnpaneel los.
3. Verwijder de tankbevestigingsbouten. 4. Licht de brandstoftank aan de voorzij-
de op en kantel de tank dan voorzich-
tig naar achteren bij het luchtfilterhuis
vandaan, maar zonder de brand-
stofslangen los te maken.
WAARSCHUWING! Zorg ervoor dat
de brandstoftank goed wordt on-
dersteund. Kantel de brandstoftank
niet te veel en trek er niet te hard
aan, hierdoor kunnen de brand-
stofslangen losraken met mogelijk
brandstoflekkage en brandrisico tot
gevolg.
[DWA10411]
1. Stroomlijnpaneel brandstoftank
2. Bout stroomlijnpaneel brandstoftank
1. Tankbevestigingsbout
U1ECD1D0.book Page 15 Monday, August 8, 2011 3:40 PM

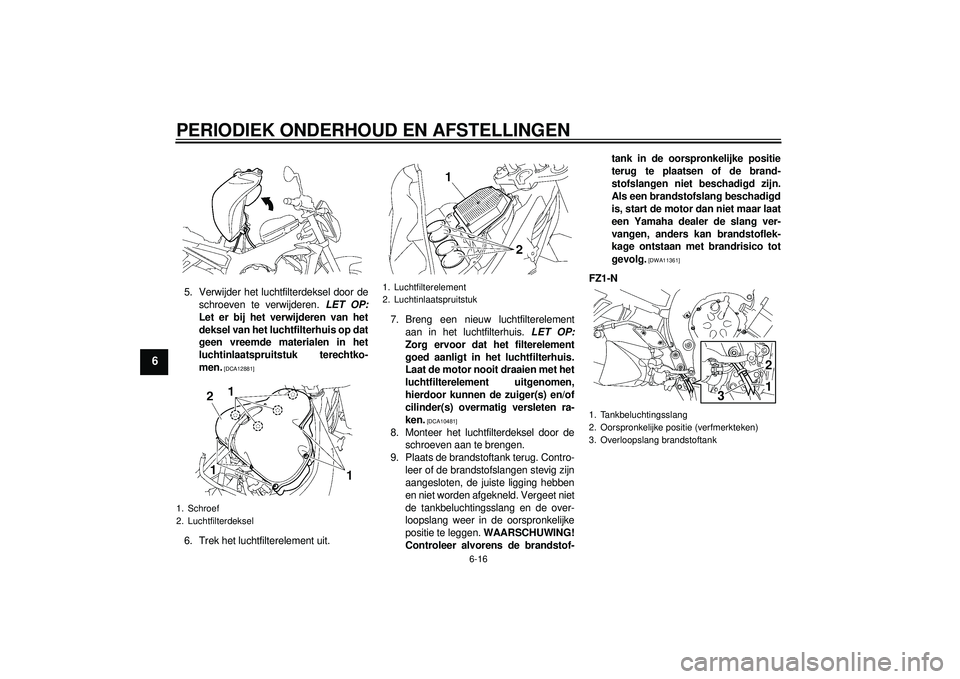

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
5. Verwijder het luchtfilterdeksel door deschroeven te verwijderen. LET OP:
Let er bij het verwijderen van het
deksel van het luchtfilterhuis op dat
geen vreemde materialen in het
luchtinlaatspruitstuk terechtko-
men.
[DCA12881]
6. Trek het luchtfilterelement uit. 7. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis. LET OP:
Zorg ervoor dat het filterelement
goed aanligt in het luchtfilterhuis.
Laat de motor nooit draaien met het
luchtfilterelement uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten ra-
ken.
[DCA10481]
8. Monteer het luchtfilterdeksel door de schroeven aan te brengen.
9. Plaats de brandstoftank terug. Contro- leer of de brandstofslangen stevig zijn
aangesloten, de juiste ligging hebben
en niet worden afgekneld. Vergeet niet
de tankbeluchtingsslang en de over-
loopslang weer in de oorspronkelijke
positie te leggen. WAARSCHUWING!
Controleer alvorens de brandstof- tank in de oorspronkelijke positie
terug te plaatsen of de brand-
stofslangen niet beschadigd zijn.
Als een brandstofslang beschadigd
is, start de motor dan niet maar laat
een Yamaha dealer de slang ver-
vangen, anders kan brandstoflek-
kage ontstaan met brandrisico tot
gevolg.
[DWA11361]
FZ1-N
1. Schroef
2. Luchtfilterdeksel
1. Luchtfilterelement
2. Luchtinlaatspruitstuk
1. Tankbeluchtingsslang
2. Oorspronkelijke positie (verfmerkteken)
3. Overloopslang brandstoftank
3
21
U1ECD1D0.book Page 16 Monday, August 8, 2011 3:40 PM

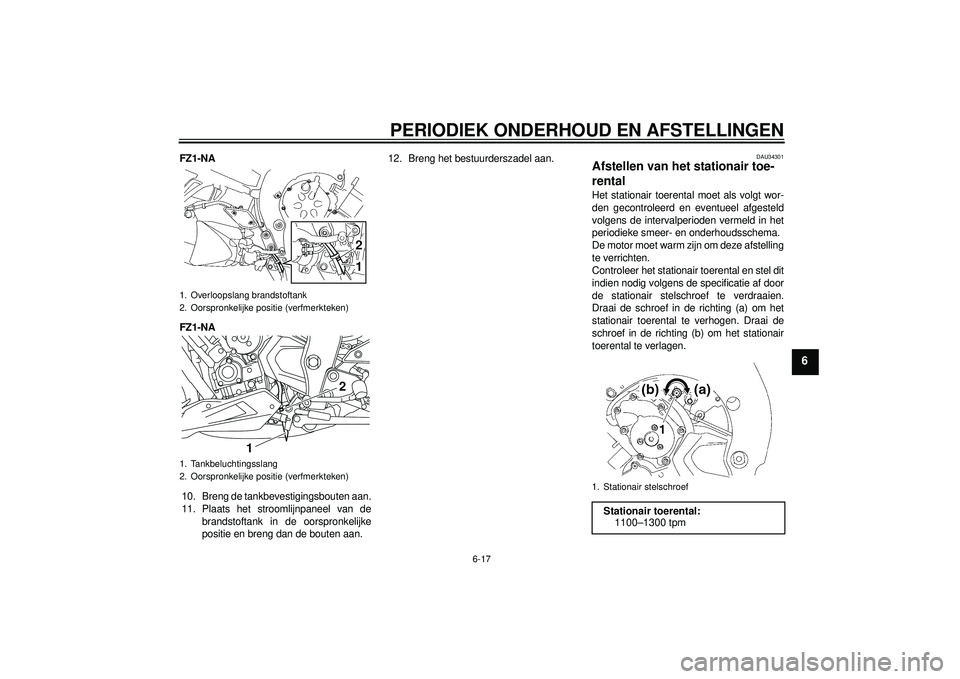

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
FZ1-NA
FZ1-NA10. Breng de tankbevestigingsbouten aan.
11. Plaats het stroomlijnpaneel van de brandstoftank in de oorspronkelijke
positie en breng dan de bouten aan. 12. Breng het bestuurderszadel aan.
DAU34301
Afstellen van het stationair toe-
rental Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
De motor moet warm zijn om deze afstelling
te verrichten.
Controleer het stationair toerental en stel dit
indien nodig volgens de specificatie af door
de stationair stelschroef te verdraaien.
Draai de schroef in de richting (a) om het
stationair toerental te verhogen. Draai de
schroef in de richting (b) om het stationair
toerental te verlagen.
1. Overloopslang brandstoftank
2. Oorspronkelijke positie (verfmerkteken)
1. Tankbeluchtingsslang
2. Oorspronkelijke positie (verfmerkteken)
21
1
2
1. Stationair stelschroef
Stationair toerental:
1100–1300 tpm
U1ECD1D0.book Page 17 Monday, August 8, 2011 3:40 PM

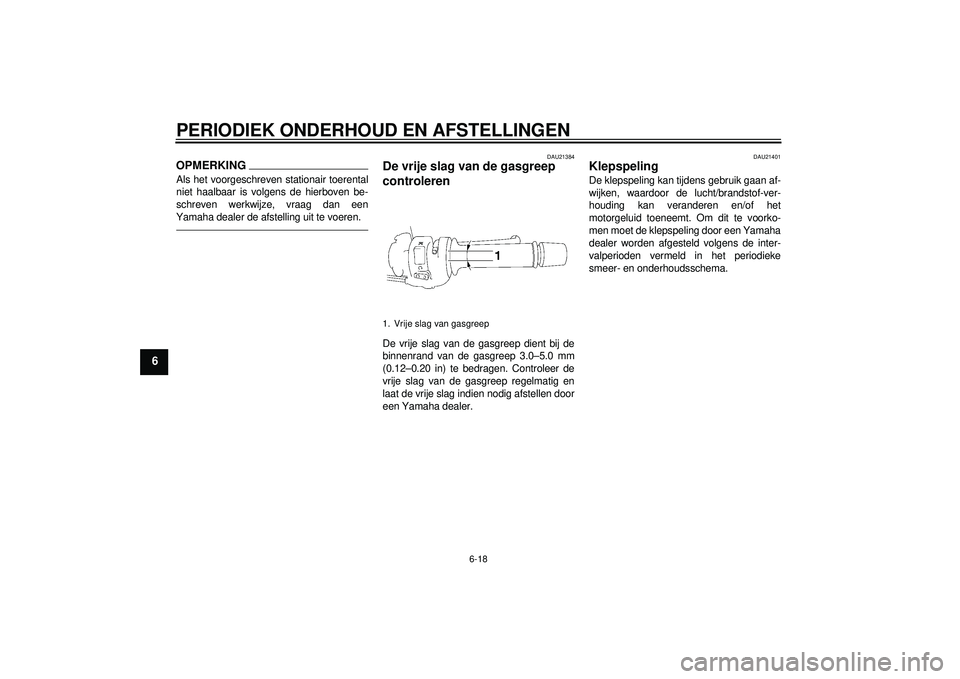

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
OPMERKINGAls het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan een
Yamaha dealer de afstelling uit te voeren.
DAU21384
De vrije slag van de gasgreep
controleren De vrije slag van de gasgreep dient bij de
binnenrand van de gasgreep 3.0–5.0 mm
(0.12–0.20 in) te bedragen. Controleer de
vrije slag van de gasgreep regelmatig en
laat de vrije slag indien nodig afstellen door
een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
1. Vrije slag van gasgreep
U1ECD1D0.book Page 18 Monday, August 8, 2011 3:40 PM

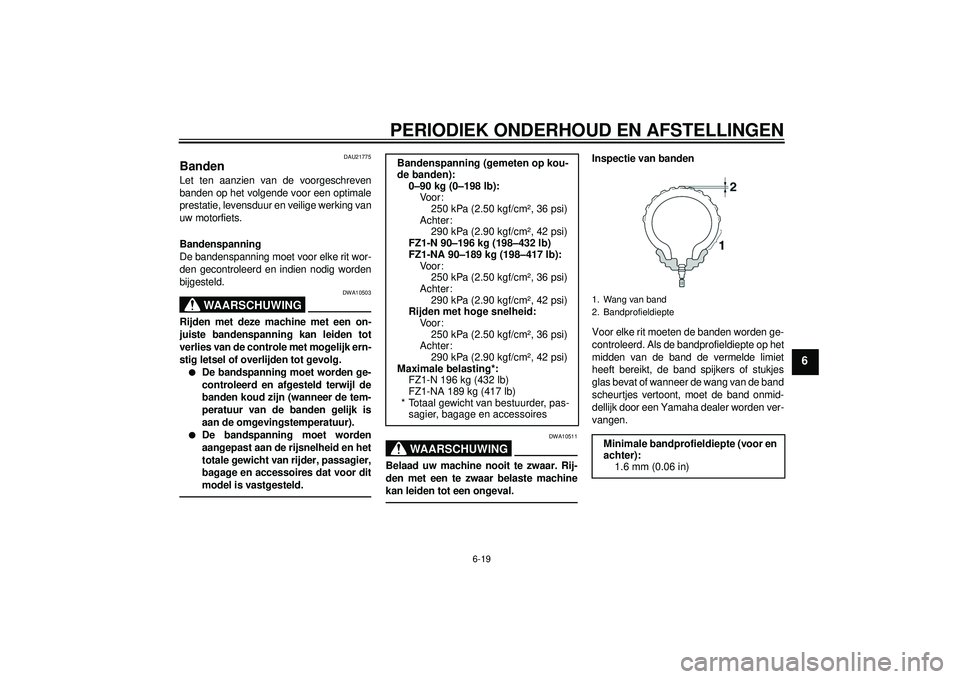

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU21775
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10503
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.●
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).
●
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
Bandenspanning (gemeten op kou-
de banden):
0–90 kg (0–198 lb):Vo o r : 250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb): Vo o r : 250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Vo o r : 250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale belasting*: FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires 1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U1ECD1D0.book Page 19 Monday, August 8, 2011 3:40 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

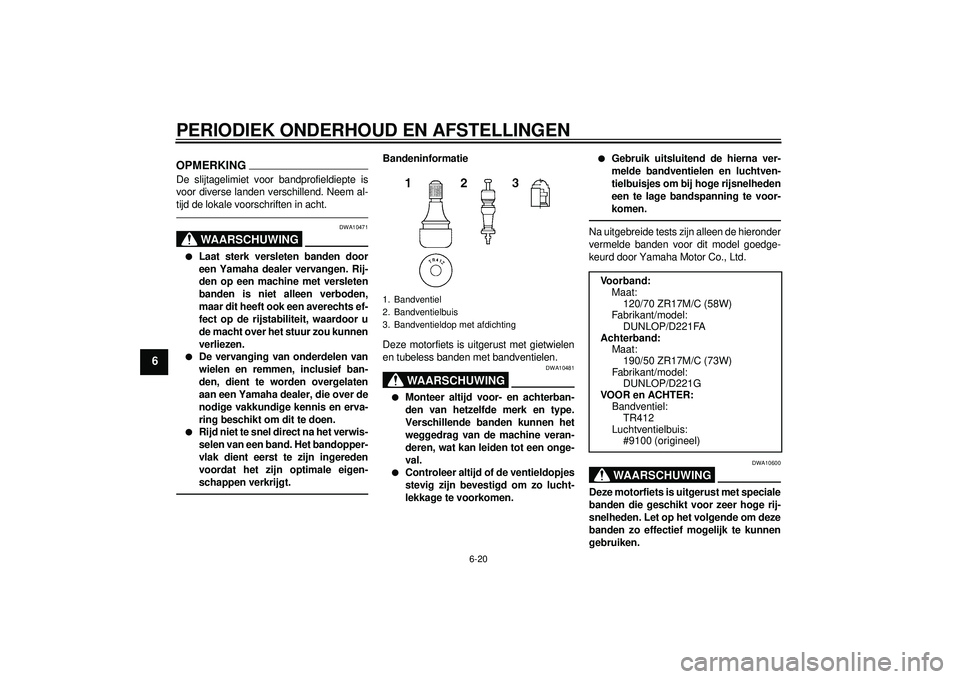

6-20
6
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10471
●
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.
●
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.
●
Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-
schappen verkrijgt.
Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
WAARSCHUWING
DWA10481
●
Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.
●
Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.
●
Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-
komen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
WAARSCHUWING
DWA10600
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voorband:Maat:120/70 ZR17M/C (58W)
Fabrikant/model:
DUNLOP/D221FA
Achterband: Maat:
190/50 ZR17M/C (73W)
Fabrikant/model: DUNLOP/D221G
VOOR en ACHTER: Bandventiel:TR412
Luchtventielbuis: #9100 (origineel)
U1ECD1D0.book Page 20 Monday, August 8, 2011 3:40 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
●
Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.
●
Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.
●
Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.
●
Pas de bandspanning steeds aan
volgens de rijomstandigheden.
DAU21962
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.●
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
●
Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.
DAU22081
Vrije slag van koppelingshendel
afstellen De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
Draai de stelbout van de koppelingsspeling
richting (a) voor meer vrije slag van de kop-
pelingshendel. Draai de stelbout richting (b)
voor minder vrije slag van de koppe-
lingshendel.1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
2
U1ECD1D0.book Page 21 Monday, August 8, 2011 3:40 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
OPMERKINGAls de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme te
controleren.
DAU37913

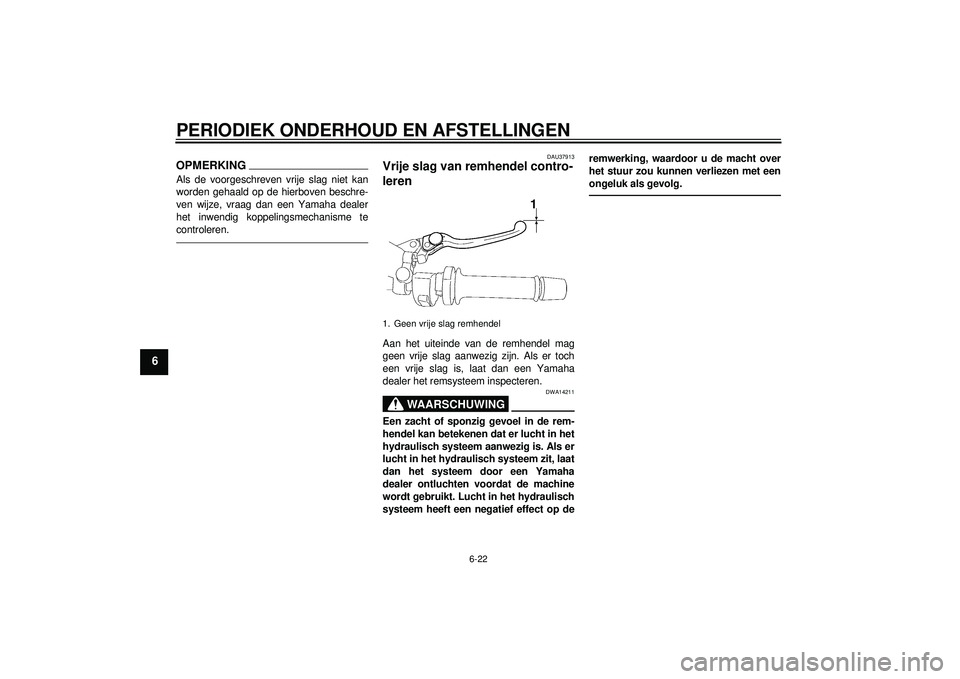

Vrije slag van remhendel contro-
leren Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha
dealer het remsysteem inspecteren.
WAARSCHUWING
DWA14211
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha
dealer ontluchten voordat de machine
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op deremwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.1. Geen vrije slag remhendel
1
U1ECD1D0.book Page 22 Monday, August 8, 2011 3:40 PM
