FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU11534

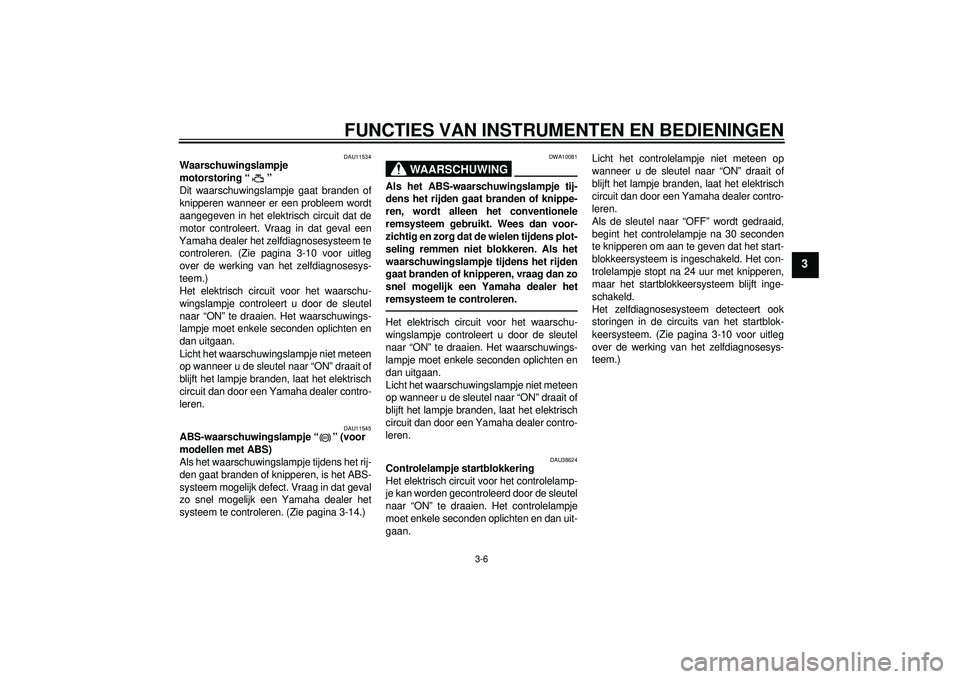

Waarschuwingslampje
motorstoring “ ”
Dit waarschuwingslampje gaat branden of
knipperen wanneer er een probleem wordt
aangegeven in het elektrisch circuit dat de
motor controleert. Vraag in dat geval een
Yamaha dealer het zelfdiagnosesysteem te controleren. (Zie pagina 3-10 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU11545
ABS-waarschuwingslampje “ ” (voor
modellen met ABS)
Als het waarschuwingslampje tijdens het rij-
den gaat branden of knipperen, is het ABS-
systeem mogelijk defect. Vraag in dat geval
zo snel mogelijk een Yamaha dealer het
systeem te controleren. (Zie pagina 3-14.)
WAARSCHUWING
DWA10081
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, wordt alleen het conventionele
remsysteem gebruikt. Wees dan voor-
zichtig en zorg dat de wielen tijdens plot-
seling remmen niet blokkeren. Als het
waarschuwingslampje tijdens het rijden
gaat branden of knipperen, vraag dan zo
snel mogelijk een Yamaha dealer het
remsysteem te controleren.Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU38624
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan. Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-10 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
ABS
U1ECD1D0.book Page 6 Monday, August 8, 2011 3:40 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU12349

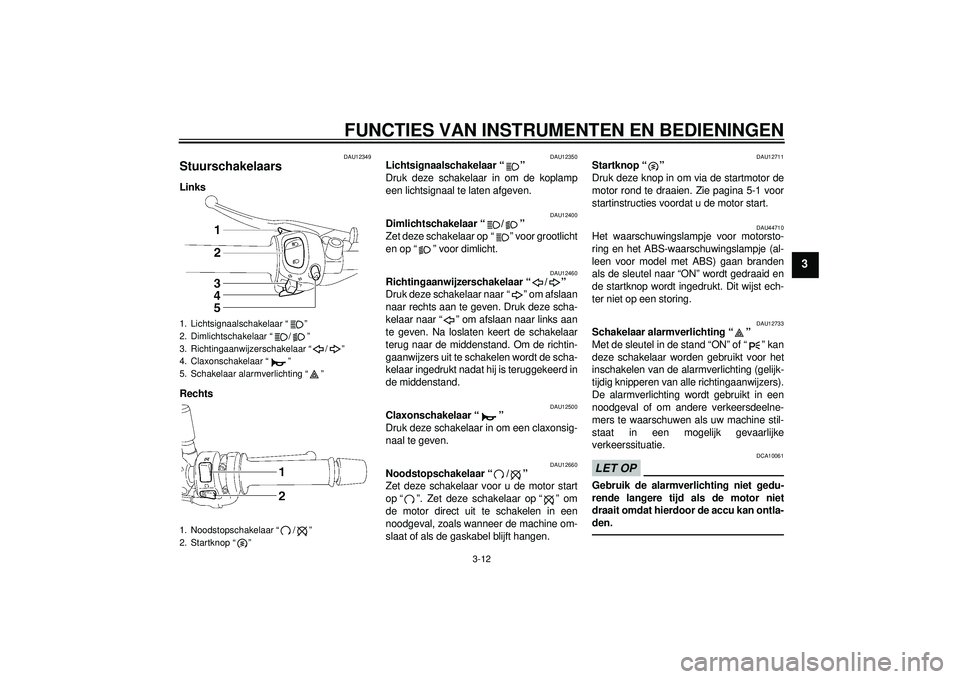

Stuurschakelaars Links
Rechts
DAU12350
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “ / ”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12711
Startknop “ ”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU44710
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje (al-
leen voor model met ABS) gaan branden
als de sleutel naar “ON” wordt gedraaid en
de startknop wordt ingedrukt. Dit wijst ech-
ter niet op een storing.
DAU12733
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
5. Schakelaar alarmverlichting “ ”
1. Noodstopschakelaar “ / ”
2. Startknop “ ”
U1ECD1D0.book Page 12 Monday, August 8, 2011 3:40 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-26
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt. De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets
voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”
U1ECD1D0.book Page 26 Monday, August 8, 2011 3:40 PM

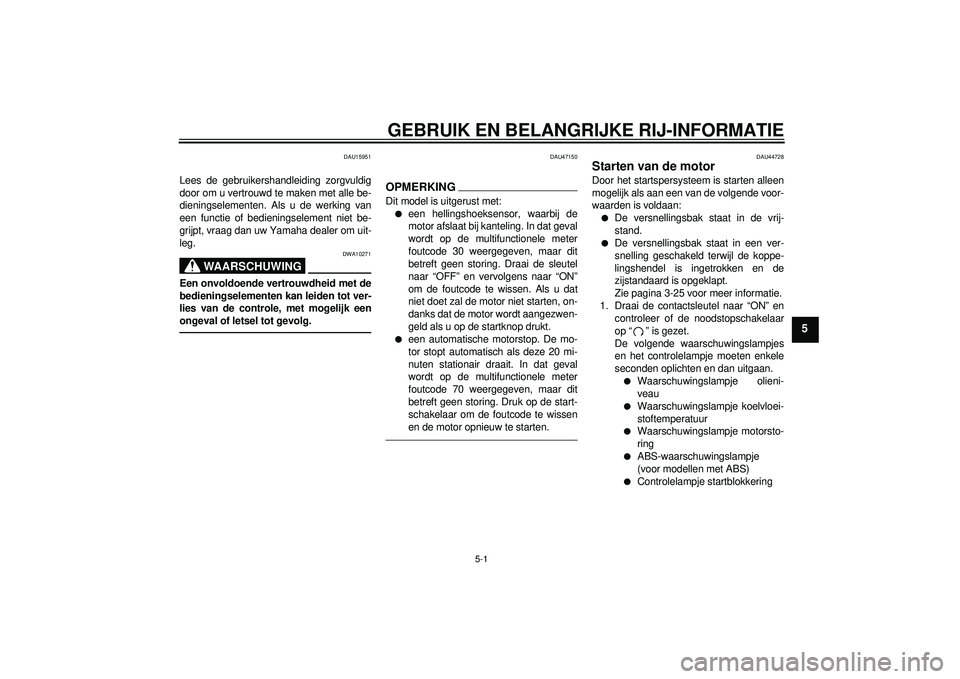

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU47150
OPMERKINGDit model is uitgerust met:●
een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op de multifunctionele meter
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.
●
een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. In dat geval
wordt op de multifunctionele meter
foutcode 70 weergegeven, maar dit
betreft geen storing. Druk op de start-
schakelaar om de foutcode te wissen
en de motor opnieuw te starten.
DAU44728
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:●
De versnellingsbak staat in de vrij-
stand.
●
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-25 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.●
Waarschuwingslampje olieni-
veau
●
Waarschuwingslampje koelvloei-
stoftemperatuur
●
Waarschuwingslampje motorsto-
ring
●
ABS-waarschuwingslampje
(voor modellen met ABS)
●
Controlelampje startblokkering
U1ECD1D0.book Page 1 Monday, August 8, 2011 3:40 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-44
6

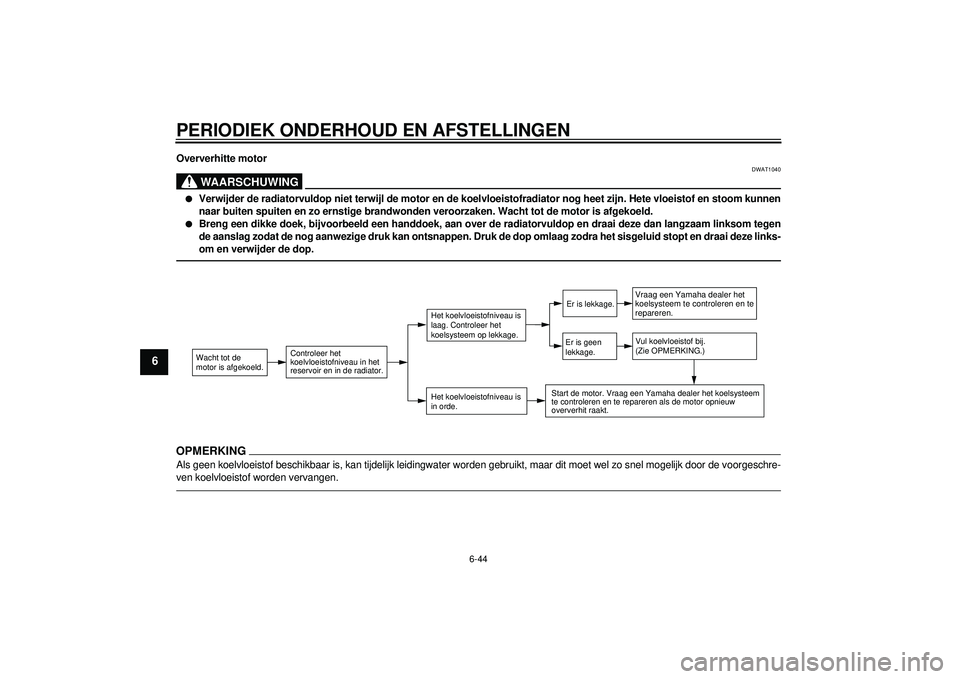

Oververhitte motor
WAARSCHUWING
DWAT1040
●
Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
●
Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-
om en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U1ECD1D0.book Page 44 Monday, August 8, 2011 3:40 PM

INDEX
AAandrijfketting, reinigen en smeren ...... 6-27
ABS (voor modellen met ABS) ............. 3-14
ABS-waarschuwingslampje (voor modellen met ABS) .............................. 3-6
Accu...................................................... 6-31
Antidiefstal-alarmsysteem (optie) ......... 3-11BBagageriembevestiging ........................ 3-23
Banden ................................................. 6-19
Bougies, controleren............................. 6-10
Brandstof .............................................. 3-15
Brandstofverbruik, tips voor een zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-12
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem .... 3-6DDimlichtschakelaar ............................... 3-12EEXUP-systeem ..................................... 3-24GGasgreep en gaskabel, controleren en smeren ............................................... 6-28
Gereedschapsset ................................... 6-2
Gloeilamp kentekenverlichting, vervangen........................................... 6-37
Gloeilamp remlicht/achterlicht,
vervangen........................................... 6-36 Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-37
IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-28
Klepspeling............................................ 6-18
Koelvloeistof .......................................... 6-14
Koplampgloeilamp, vervangen .............. 6-35
Koppelingshendel.................................. 3-13
Koppelingshendel, vrije slag afstellen ... 6-21LLichtsignaalschakelaar .......................... 3-12
Luchtfilterelement, vervangen ............... 6-15MMatkleur, let op........................................ 7-1
Modelinformatiesticker ............................ 9-1
Motorolie en oliefilterpatroon ................. 6-11
Multifunctionele meter ............................. 3-7NNoodstopschakelaar ............................. 3-12OOnderhoud, uitstootcontrolesysteem ...... 6-3
Ondersteunen van de motorfiets ........... 6-39
Opbergcompartiment (FZ1-N) ............... 3-19PParkeerlichtgloeilamp, vervangen ......... 6-38
Parkeren..................................................5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen .............................6-42RRem- en koppelingshendels,
controleren en smeren ........................ 6-29 Rem- en schakelpedalen, controleren
en smeren........................................... 6-28
Remhendel ........................................... 3-13
Remlichtschakelaars (voor modellen met ABS) ............................................ 6-23
Remlichtschakelaars (voor modellen zonder ABS) ....................................... 6-23
Rempedaal ........................................... 3-14
Remvloeistofniveau, controleren .......... 6-24
Remvloeistof, verversen ....................... 6-25
Richtingaanwijzerschakelaar ................ 3-12
SSchakelaar alarmverlichting.................. 3-12
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-13
Schokdemperunit, afstellen .................. 3-22
Smering en onderhoud, periodiek........... 6-5
Spanning aandrijfketting ....................... 6-26
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop .............................................. 3-12
Startspersysteem .................................. 3-25
Stationair toerental................................ 6-17
Storingzoekschema’s............................ 6-43
Stroomlijnpaneel en framepaneel, verwijderen en aanbrengen .................. 6-9
Stuurschakelaars .................................. 3-12
Stuursysteem, controleren .................... 6-31TTankbeluchtingsslang en overloopslang ..................................... 3-16
Tankdop ................................................ 3-15
U1ECD1D0.book Page 1 Monday, August 8, 2011 3:40 PM
