YAMAHA FZ1 S 2006 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-6
6
DAU18771
Panelen verwijderen en
aanbrengen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
panelen worden verwijderd. Neem deze pa-
ragraaf telkens door om een paneel te ver-
wijderen of aan te brengen.
DAU40030
Panelen A en B
Om een van de panelen te verwijderenVerwijder de bouten en de schroeven en
trek daarna het paneel los zoals afgebeeld.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroeven en de bou-
ten aan.
DAU19272
Paneel C
Verwijderen van het paneelVerwijder de schroef en trek de afgebeelde
gedeelten naar buiten.
1. Paneel A
2. Paneel B
1. Paneel C
1. Paneel A
2. Bout
3. Schroef
U3C3D0D0.book Page 6 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-7
6

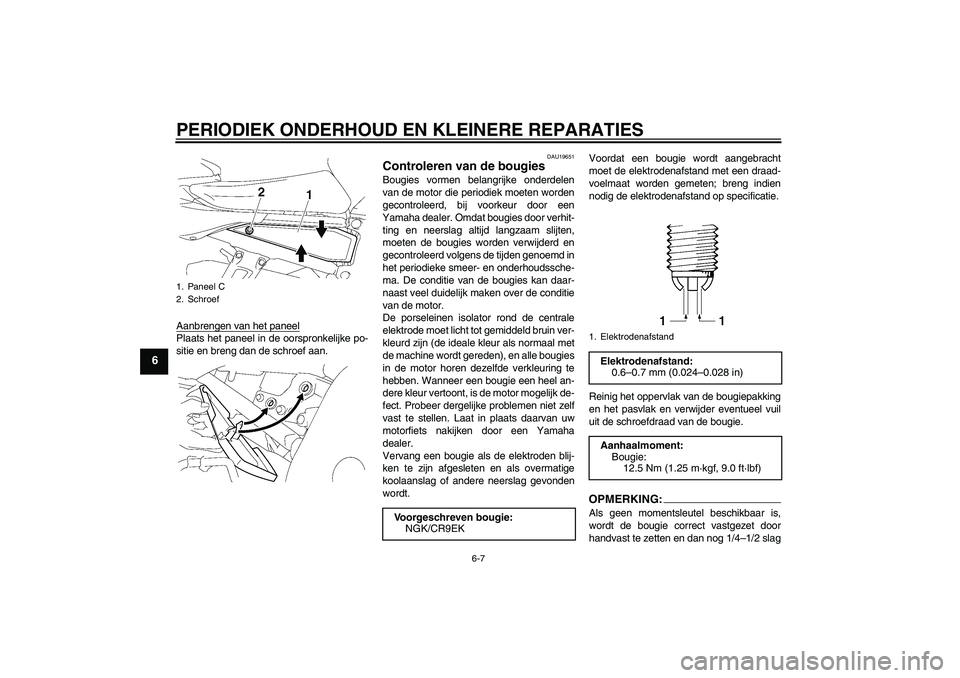

Aanbrengen van het paneelPlaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroef aan.
DAU19651
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, is de motor mogelijk de-
fect. Probeer dergelijke problemen niet zelf
vast te stellen. Laat in plaats daarvan uw
motorfiets nakijken door een Yamaha
dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING:Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
1. Paneel C
2. Schroef
Voorgeschreven bougie:
NGK/CR9EK
1. ElektrodenafstandElektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3C3D0D0.book Page 7 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-8
6

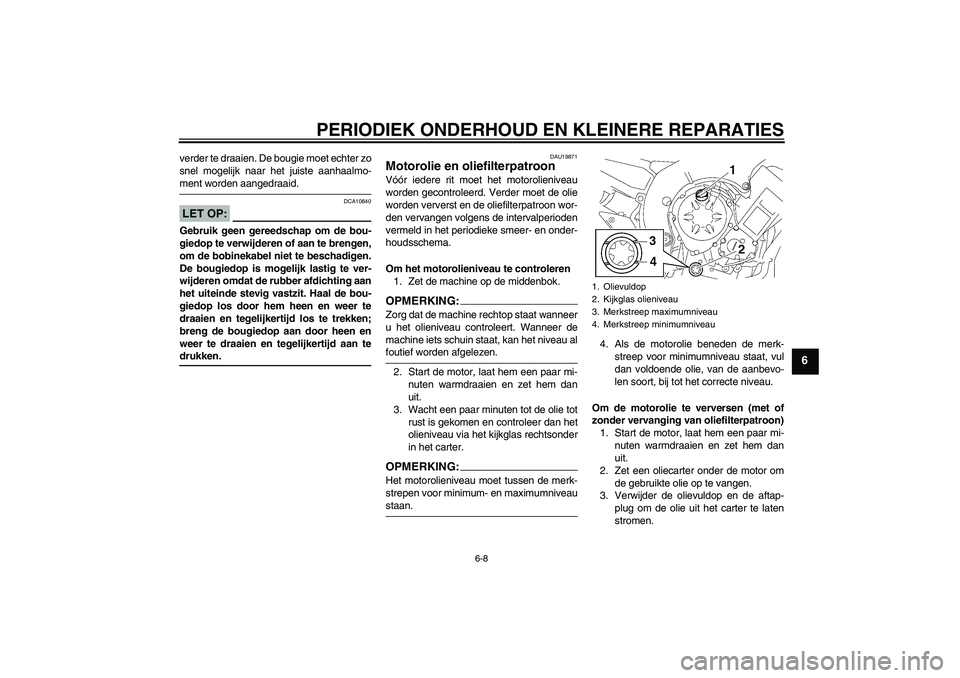

verder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-ment worden aangedraaid.LET OP:
DCA10840
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en tegelijkertijd aan tedrukken.
DAU19871
Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op de middenbok.OPMERKING:Zorg dat de machine rechtop staat wanneer
u het olieniveau controleert. Wanneer de
machine iets schuin staat, kan het niveau alfoutief worden afgelezen.
2. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas rechtsonder
in het carter.OPMERKING:Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
2. Zet een oliecarter onder de motor om
de gebruikte olie op te vangen.
3. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
U3C3D0D0.book Page 8 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
6
OPMERKIN
G:
Sla de stappen 4–6 over als de oliefilterpa-troon niet wordt vervangen.
4. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKING:De Yamaha dealer kan een oliefiltersleutelleveren.
5. Smeer een dun laagje motorolie op de
o-ring van de nieuwe oliefilterpatroon.OPMERKING:Zorg dat de o-ring goed in de groef valt.
6. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.7. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
8. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
monteer dan de olievuldop en zet deze
vast.

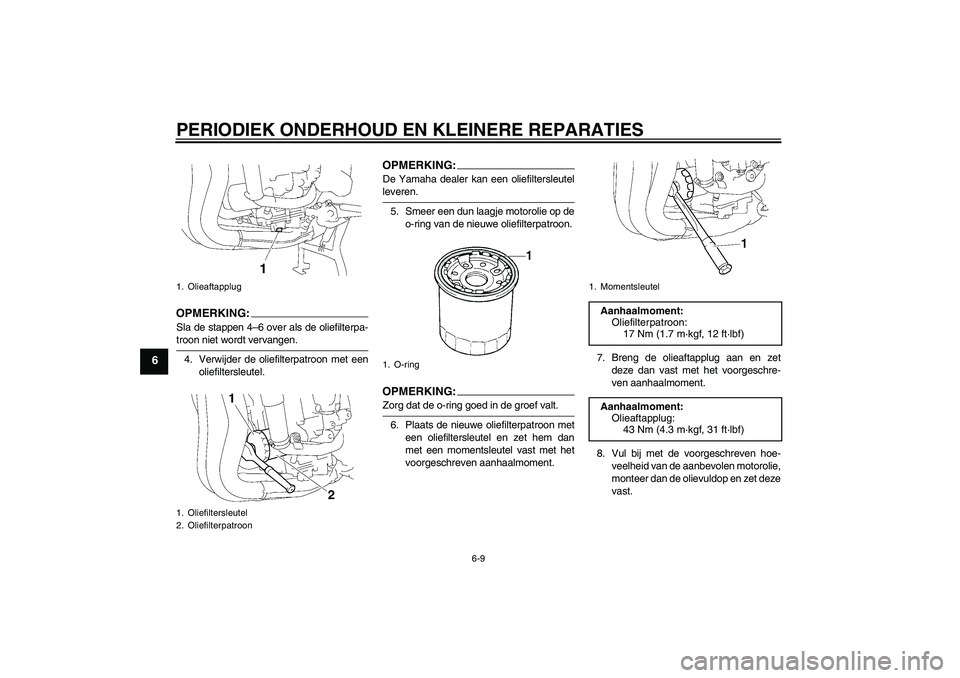

1. Olieaftapplug
1. Oliefiltersleutel
2. Oliefilterpatroon
1. O-ring
1. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
U3C3D0D0.book Page 9 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
6

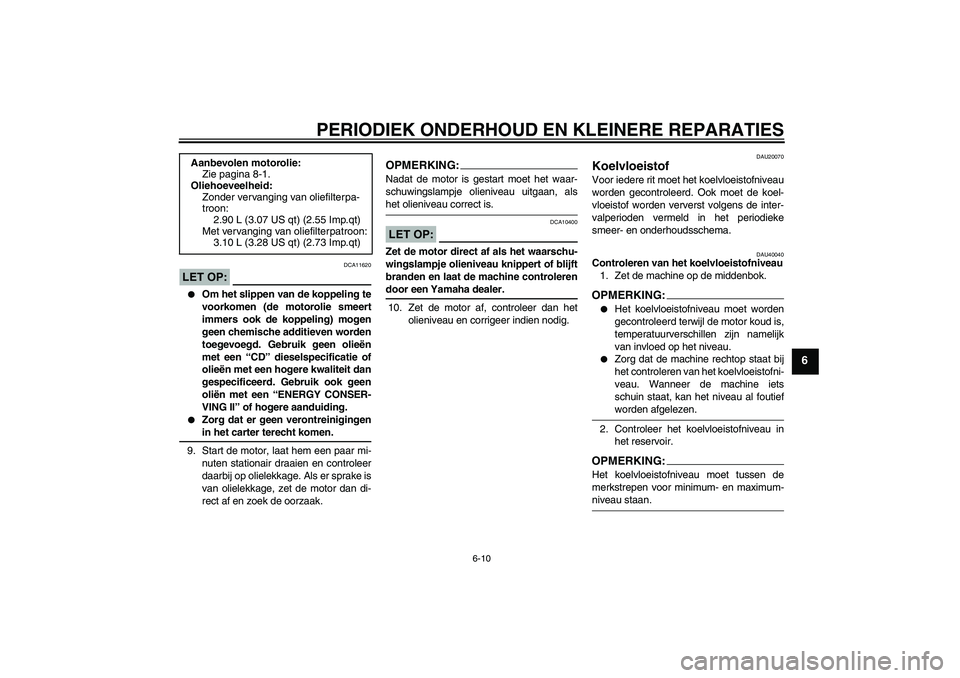

LET OP:
DCA11620


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen olieën
met een “CD” dieselspecificatie of
olieën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.


Zorg dat er geen verontreinigingenin het carter terecht komen.
9. Start de motor, laat hem een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKING:Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan, alshet olieniveau correct is.LET OP:
DCA10400
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controlerendoor een Yamaha dealer.
10. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU40040
Controleren van het koelvloeistofniveau
1. Zet de machine op de middenbok.OPMERKING:

Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.


Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKING:Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan. Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Met vervanging van oliefilterpatroon:
3.10 L (3.28 US qt) (2.73 Imp.qt)
U3C3D0D0.book Page 10 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
6

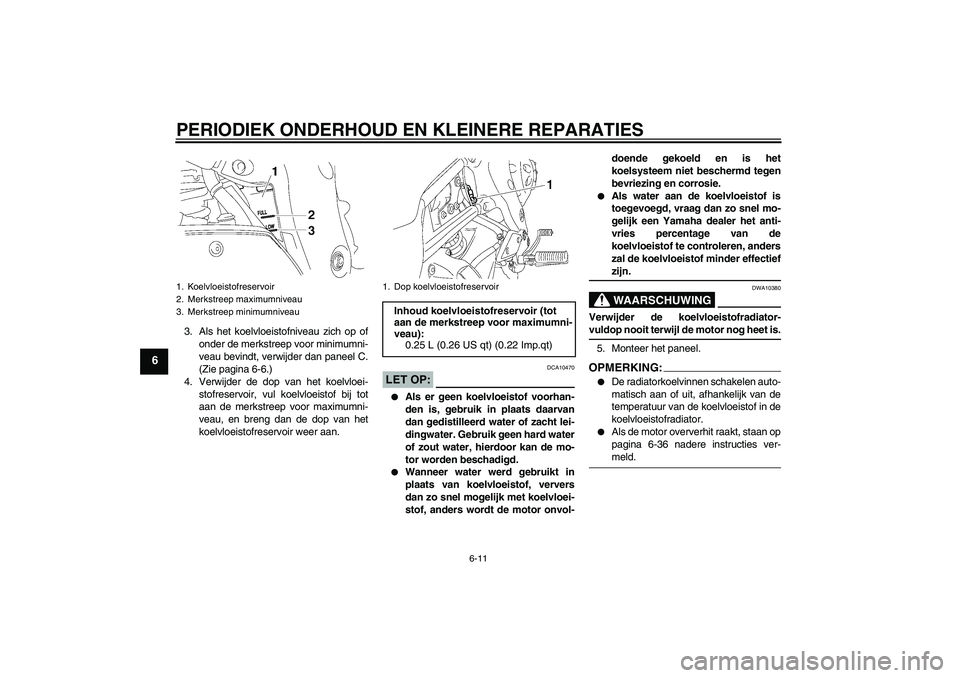

3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, verwijder dan paneel C.
(Zie pagina 6-6.)
4. Verwijder de dop van het koelvloei-
stofreservoir, vul koelvloeistof bij tot
aan de merkstreep voor maximumni-
veau, en breng dan de dop van het
koelvloeistofreservoir weer aan.
LET OP:
DCA10470


Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.


Wanneer water werd gebruikt in
plaats van koelvloeistof, ververs
dan zo snel mogelijk met koelvloei-
stof, anders wordt de motor onvol-doende gekoeld en is het
koelsysteem niet beschermd tegen
bevriezing en corrosie.


Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vries percentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectiefzijn.WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.
5. Monteer het paneel.OPMERKING:

De radiatorkoelvinnen schakelen auto-
matisch aan of uit, afhankelijk van de
temperatuur van de koelvloeistof in de
koelvloeistofradiator.


Als de motor oververhit raakt, staan op
pagina 6-36 nadere instructies ver-meld.
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Dop koelvloeistofreservoirInhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U3C3D0D0.book Page 11 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
6
DAU33030
De koelvloeistof verversen
WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer.
DAU40050

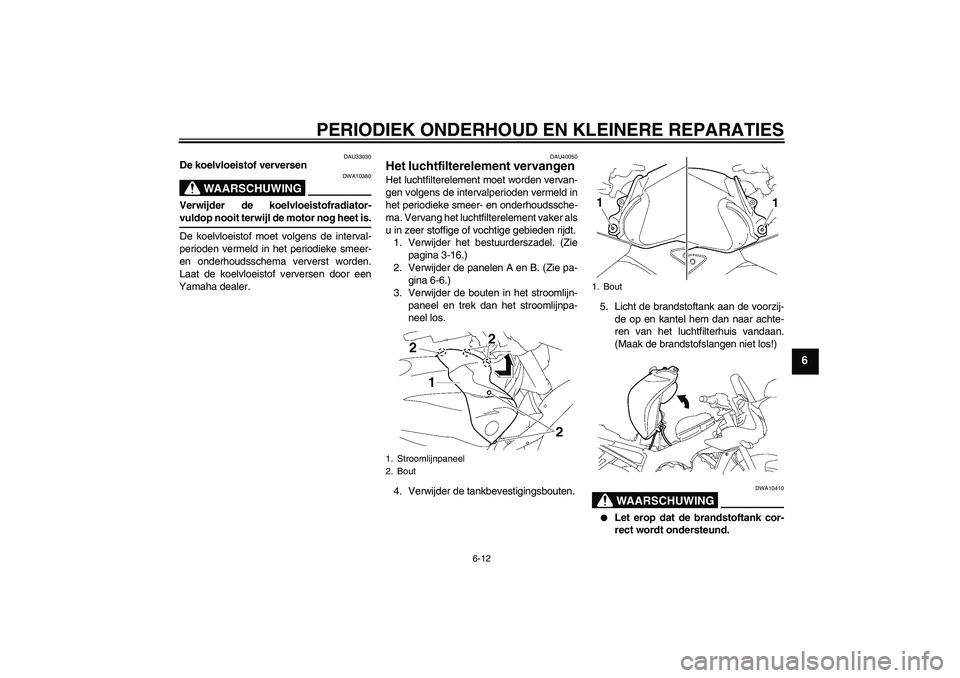

Het luchtfilterelement vervangen Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het bestuurderszadel. (Zie
pagina 3-16.)
2. Verwijder de panelen A en B. (Zie pa-
gina 6-6.)
3. Verwijder de bouten in het stroomlijn-
paneel en trek dan het stroomlijnpa-
neel los.
4. Verwijder de tankbevestigingsbouten.5. Licht de brandstoftank aan de voorzij-
de op en kantel hem dan naar achte-
ren van het luchtfilterhuis vandaan.
(Maak de brandstofslangen niet los!)
WAARSCHUWING
DWA10410


Let erop dat de brandstoftank cor-
rect wordt ondersteund.
1. Stroomlijnpaneel
2. Bout
1. Bout
U3C3D0D0.book Page 12 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
6


Kantel of trek de brandstoftank niet
te veel heen en weer, anders kun-
nen de brandstofslangen los rakenen zo lekkage veroorzaken.
6. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.
7. Trek het luchtfilterelement los.8. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis.
LET OP:
DCA10480


Controleer of het luchtfilterelement
correct in het luchtfilterhuis is ge-
plaatst.


Laat de motor nooit draaien zonder
dat het luchtfilterelement aanwezig
is, dat kan leiden tot overmatige slij-
tage bij de zuiger(s) en/of de cilin-der(s).
9. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
10. Plaats de brandstoftank in de oor-
spronkelijke positie en breng dan de
bouten aan.
WAARSCHUWING
DWA11360


Controleer alvorens de brandstof-
tank in zijn oorspronkelijke positie
te plaatsen de brandstofslangen op
beschadigingen. Start de motor niet
als een brandstofslang beschadigd
is, maar vraag een Yamaha dealer
de beschadigde slangen te vervan-
gen om zo brandstoflekkage te
voorkomen.


Controleer of de brandstofslangen
stevig zijn aangesloten en de juiste
ligging hebben en niet worden afge-
kneld.


Vergeet niet de tankbeluchtings-
slang en de overloopslang weer in
de oorspronkelijke positie te leg-gen.
1. Schroef
2. Luchtfilterdeksel
1. Luchtfilterelement
U3C3D0D0.book Page 13 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
6
11. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie en breng dan de
schroeven aan.
12. Monteer de panelen.
13. Breng het bestuurderszadel aan.
DAU34300

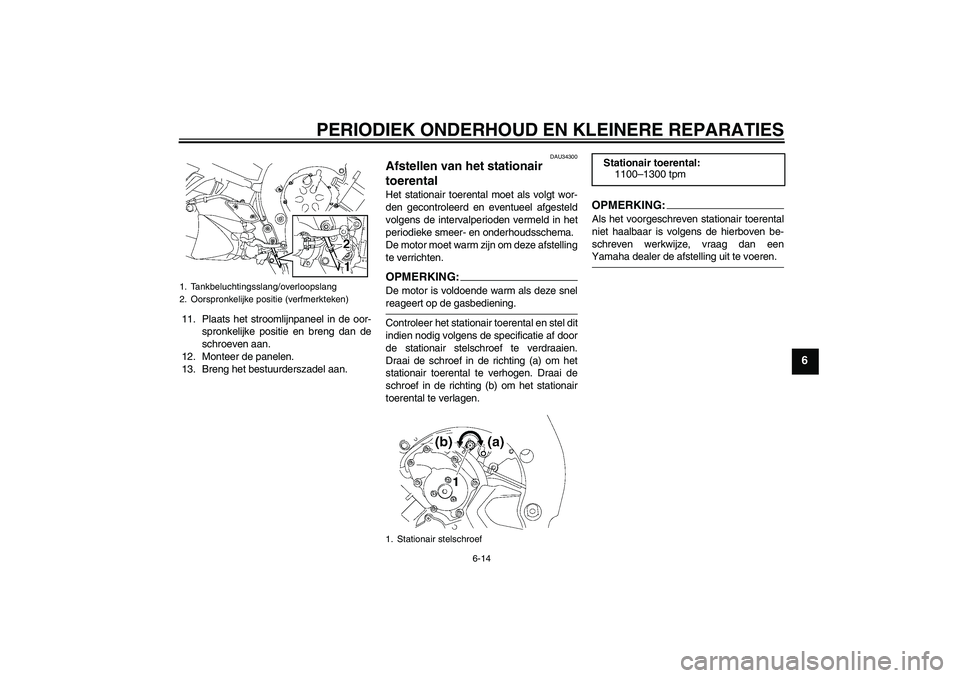

Afstellen van het stationair
toerental Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
De motor moet warm zijn om deze afstelling
te verrichten.OPMERKING:De motor is voldoende warm als deze snelreageert op de gasbediening.
Controleer het stationair toerental en stel dit
indien nodig volgens de specificatie af door
de stationair stelschroef te verdraaien.
Draai de schroef in de richting (a) om het
stationair toerental te verhogen. Draai de
schroef in de richting (b) om het stationair
toerental te verlagen.
OPMERKING:Als het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan eenYamaha dealer de afstelling uit te voeren.
1. Tankbeluchtingsslang/overloopslang
2. Oorspronkelijke positie (verfmerkteken)
1. Stationair stelschroef
Stationair toerental:
1100–1300 tpm
U3C3D0D0.book Page 14 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
6

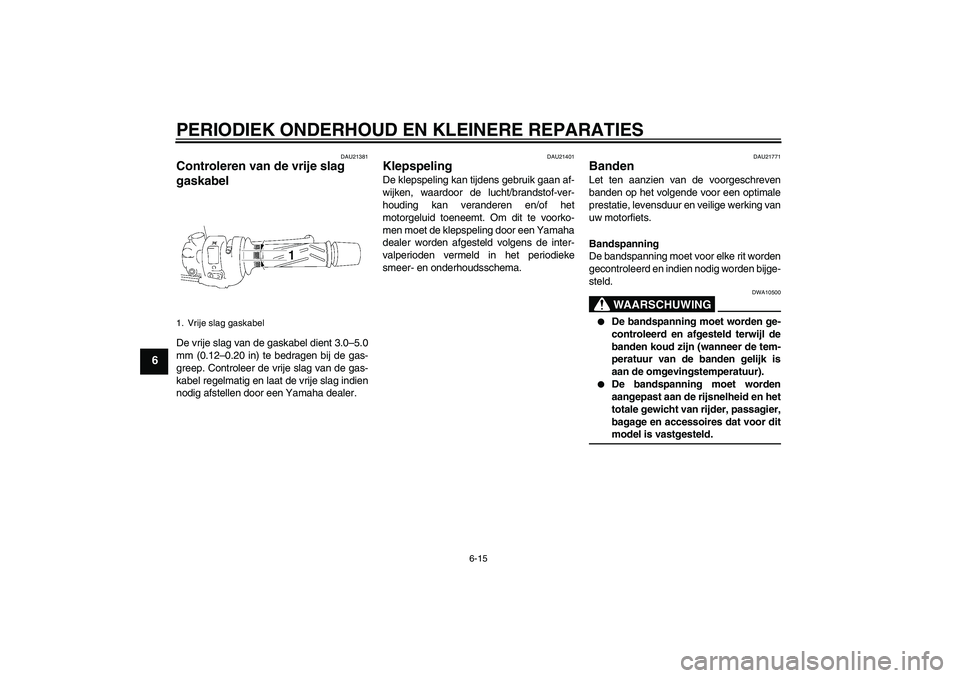

DAU21381
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21771
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING
DWA10500


De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
1. Vrije slag gaskabelU3C3D0D0.book Page 15 Saturday, December 10, 2005 9:35 AM
