YAMAHA FZ1 S 2006 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2006, Model line: FZ1 S, Model: YAMAHA FZ1 S 2006Pages: 94, PDF Dimensioni: 4.63 MB
Page 81 of 94

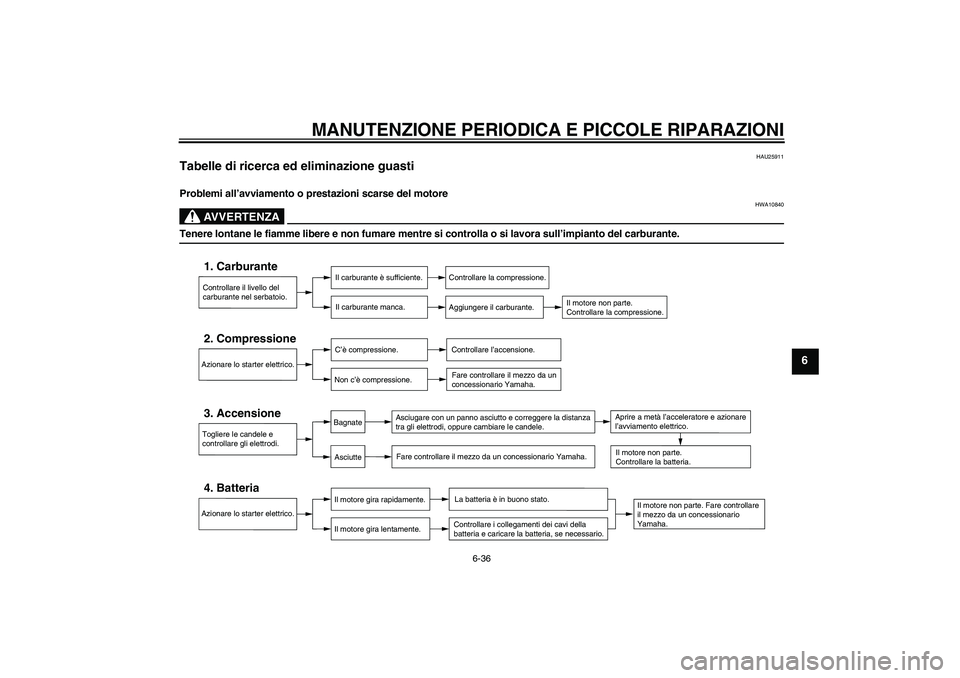

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36
6
HAU25911
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
AVVERTENZA
HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
AsciutteBagnate
Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.
U3C3H0H0.book Page 36 Friday, December 9, 2005 10:13 AM
Page 82 of 94
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6
Surriscaldamento del motore
AVVERTENZA
HWA10400
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTA:Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U3C3H0H0.book Page 37 Friday, December 9, 2005 10:13 AM
Page 83 of 94

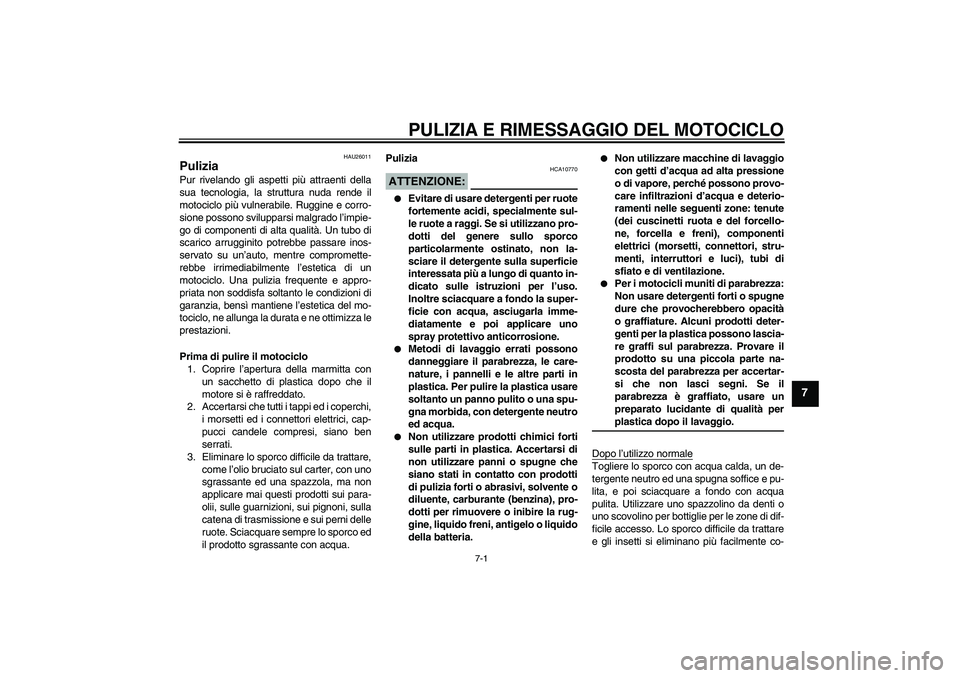

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU26011
Pulizia Pur rivelando gli aspetti più attraenti della
sua tecnologia, la struttura nuda rende il
motociclo più vulnerabile. Ruggine e corro-
sione possono svilupparsi malgrado l’impie-
go di componenti di alta qualità. Un tubo di
scarico arrugginito potrebbe passare inos-
servato su un’auto, mentre compromette-
rebbe irrimediabilmente l’estetica di un
motociclo. Una pulizia frequente e appro-
priata non soddisfa soltanto le condizioni di
garanzia, bensì mantiene l’estetica del mo-
tociclo, ne allunga la durata e ne ottimizza le
prestazioni.
Prima di pulire il motociclo
1. Coprire l’apertura della marmitta con
un sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i morsetti ed i connettori elettrici, cap-
pucci candele compresi, siano ben
serrati.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olii, sulle guarnizioni, sui pignoni, sulla
catena di trasmissione e sui perni delle
ruote. Sciacquare sempre lo sporco ed
il prodotto sgrassante con acqua.Pulizia
ATTENZIONE:
HCA10770
Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare il parabrezza, le care-
nature, i pannelli e le altre parti in
plastica. Per pulire la plastica usare
soltanto un panno pulito o una spu-
gna morbida, con detergente neutro
ed acqua.
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o liquido
della batteria.
Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (morsetti, connettori, stru-
menti, interruttori e luci), tubi di
sfiato e di ventilazione.
Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffiature. Alcuni prodotti deter-
genti per la plastica possono lascia-
re graffi sul parabrezza. Provare il
prodotto su una piccola parte na-
scosta del parabrezza per accertar-
si che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità perplastica dopo il lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
U3C3H0H0.book Page 1 Friday, December 9, 2005 10:13 AM
Page 84 of 94

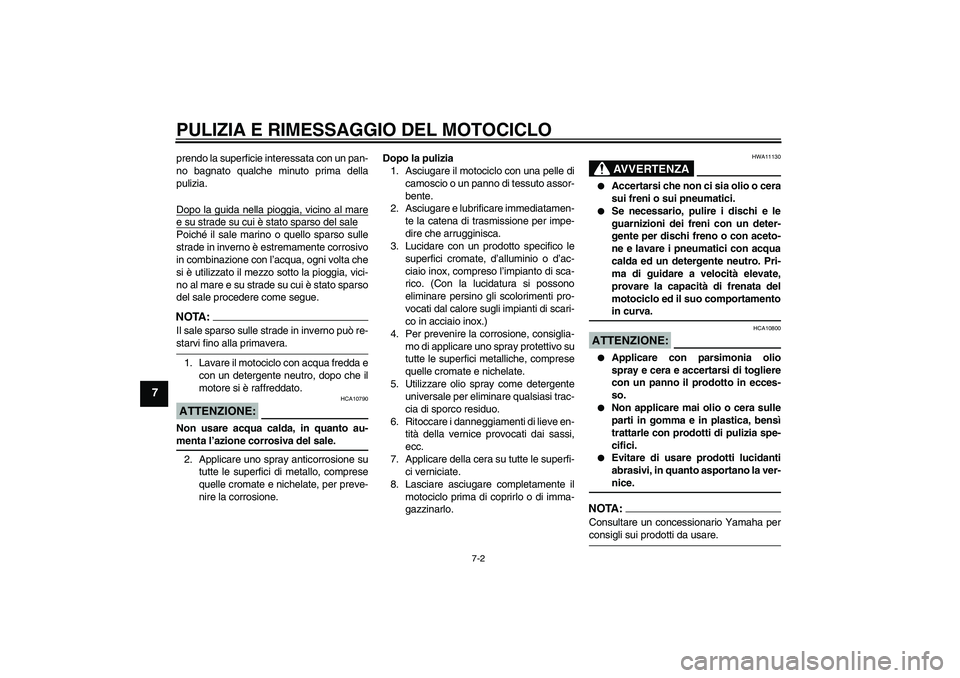

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo sotto la pioggia, vici-
no al mare e su strade su cui è stato sparso
del sale procedere come segue.NOTA :
Il sale sparso sulle strade in inverno può re-starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.ATTENZIONE:
HCA10790
Non usare acqua calda, in quanto au-menta l’azione corrosiva del sale.
2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediatamen-
te la catena di trasmissione per impe-
dire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, d’alluminio o d’ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co in acciaio inox.)
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di coprirlo o di imma-
gazzinarlo.
AVVERTENZA
HWA11130
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
Se necessario, pulire i dischi e le
guarnizioni dei freni con un deter-
gente per dischi freno o con aceto-
ne e lavare i pneumatici con acqua
calda ed un detergente neutro. Pri-
ma di guidare a velocità elevate,
provare la capacità di frenata del
motociclo ed il suo comportamentoin curva.
ATTENZIONE:
HCA10800
Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
NOTA:Consultare un concessionario Yamaha perconsigli sui prodotti da usare.
U3C3H0H0.book Page 2 Friday, December 9, 2005 10:13 AM
Page 85 of 94

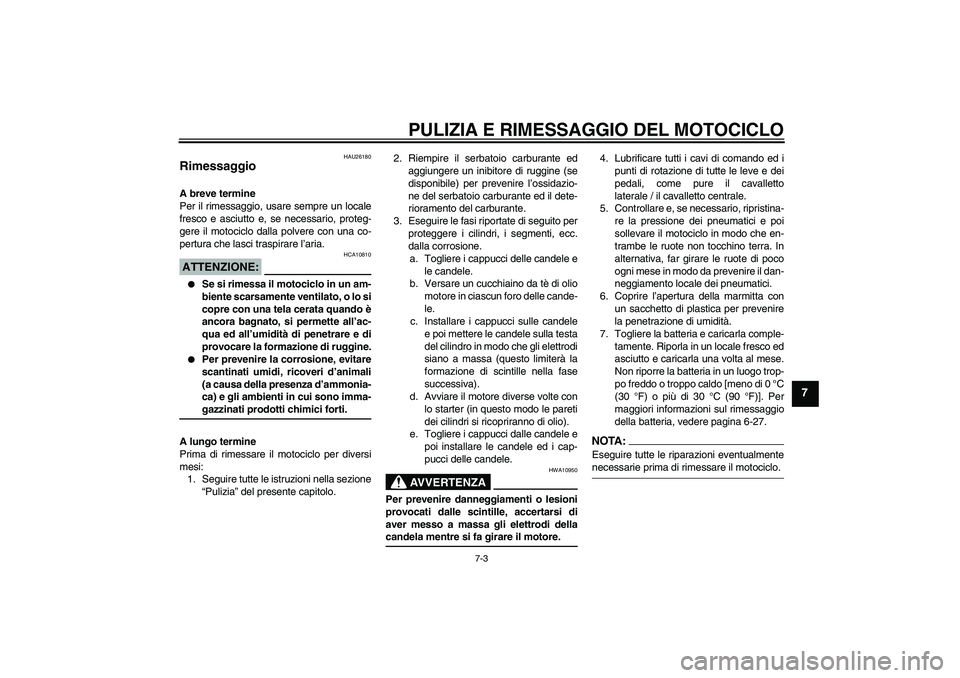

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
HAU26180
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.ATTENZIONE:
HCA10810
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.2. Riempire il serbatoio carburante ed
aggiungere un inibitore di ruggine (se
disponibile) per prevenire l’ossidazio-
ne del serbatoio carburante ed il dete-
rioramento del carburante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettrodi
siano a massa (questo limiterà la
formazione di scintille nella fase
successiva).
d. Avviare il motore diverse volte con
lo starter (in questo modo le pareti
dei cilindri si ricopriranno di olio).
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto
laterale / il cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’apertura della marmitta con
un sacchetto di plastica per prevenire
la penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-27.
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
U3C3H0H0.book Page 3 Friday, December 9, 2005 10:13 AM
Page 86 of 94

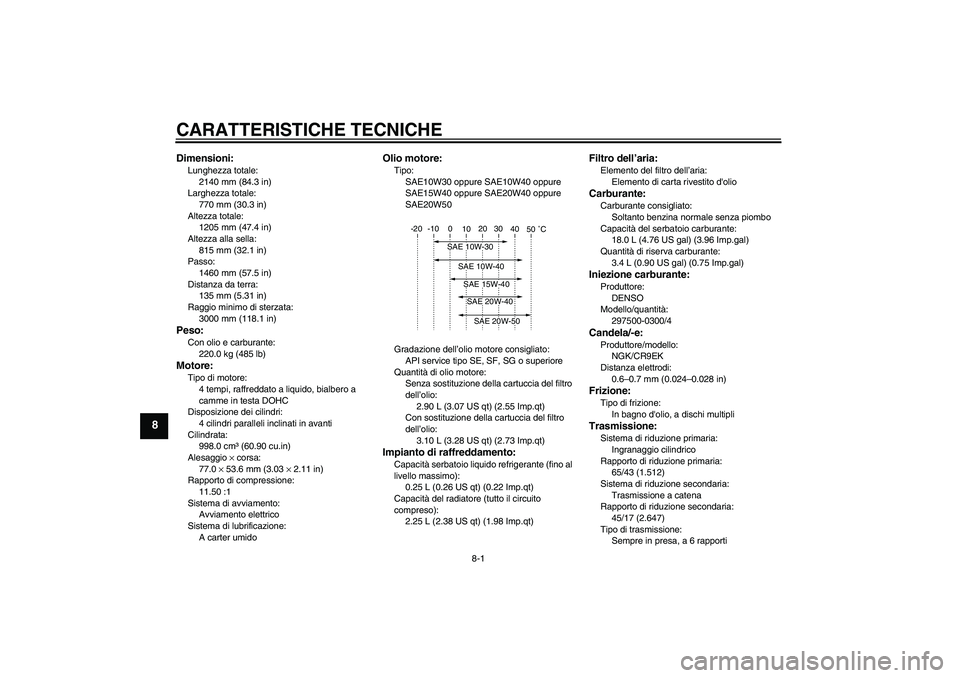

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2140 mm (84.3 in)
Larghezza totale:
770 mm (30.3 in)
Altezza totale:
1205 mm (47.4 in)
Altezza alla sella:
815 mm (32.1 in)
Passo:
1460 mm (57.5 in)
Distanza da terra:
135 mm (5.31 in)
Raggio minimo di sterzata:
3000 mm (118.1 in)Peso:Con olio e carburante:
220.0 kg (485 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
998.0 cm³ (60.90 cu.in)
Alesaggio × corsa:
77.0 × 53.6 mm (3.03 × 2.11 in)
Rapporto di compressione:
11.50 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
3.10 L (3.28 US qt) (2.73 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.25 L (2.38 US qt) (1.98 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Quantità di riserva carburante:
3.4 L (0.90 US gal) (0.75 Imp.gal)Iniezione carburante:Produttore:
DENSO
Modello/quantità:
297500-0300/4Candela/-e:Produttore/modello:
NGK/CR9EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
65/43 (1.512)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
45/17 (2.647)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U3C3H0H0.book Page 1 Friday, December 9, 2005 10:13 AM
Page 87 of 94

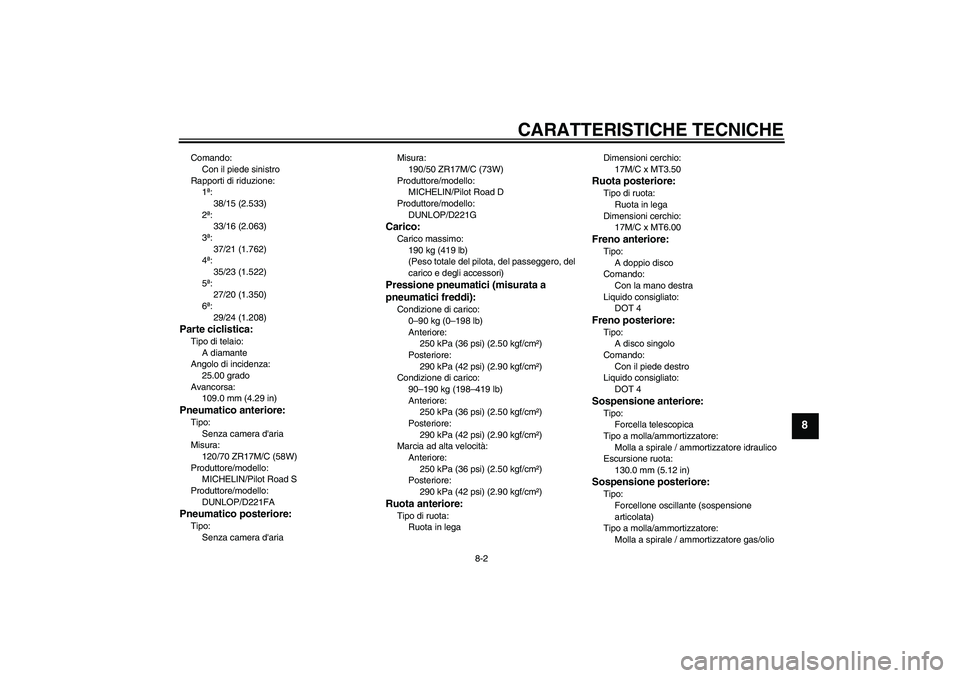

CARATTERISTICHE TECNICHE
8-2
8
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
38/15 (2.533)
2ª:
33/16 (2.063)
3ª:
37/21 (1.762)
4ª:
35/23 (1.522)
5ª:
27/20 (1.350)
6ª:
29/24 (1.208)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
25.00 grado
Avancorsa:
109.0 mm (4.29 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
MICHELIN/Pilot Road S
Produttore/modello:
DUNLOP/D221FAPneumatico posteriore:Tipo:
Senza camera d'ariaMisura:
190/50 ZR17M/C (73W)
Produttore/modello:
MICHELIN/Pilot Road D
Produttore/modello:
DUNLOP/D221G
Carico:Carico massimo:
190 kg (419 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Condizione di carico:
90–190 kg (198–419 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in legaDimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT6.00Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
U3C3H0H0.book Page 2 Friday, December 9, 2005 10:13 AM
Page 88 of 94

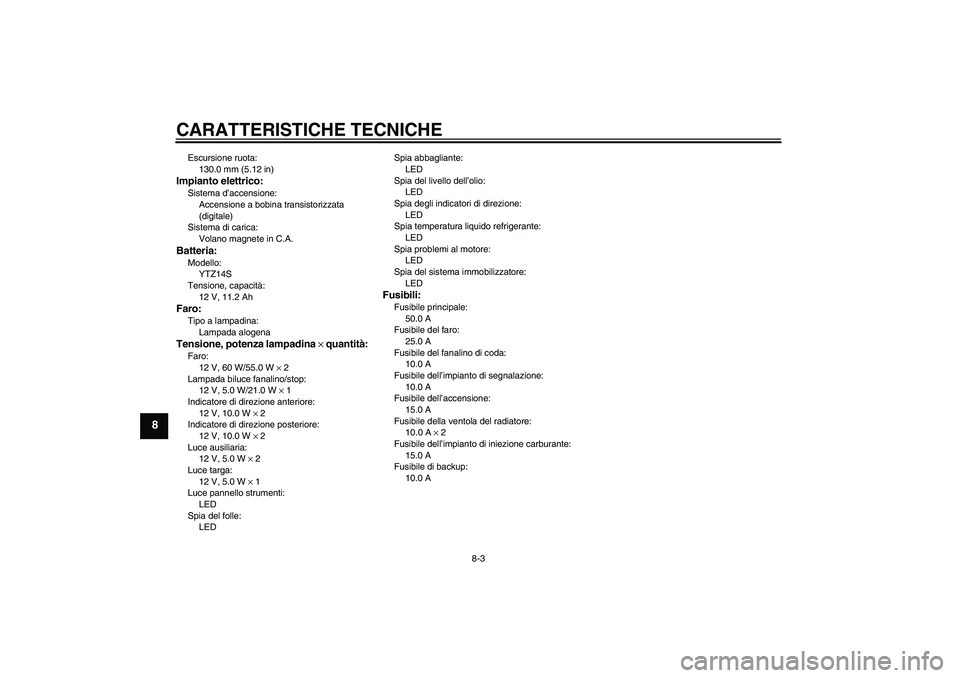

CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ14S
Tensione, capacità:
12 V, 11.2 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 2
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LEDSpia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile di backup:
10.0 A
U3C3H0H0.book Page 3 Friday, December 9, 2005 10:13 AM
Page 89 of 94

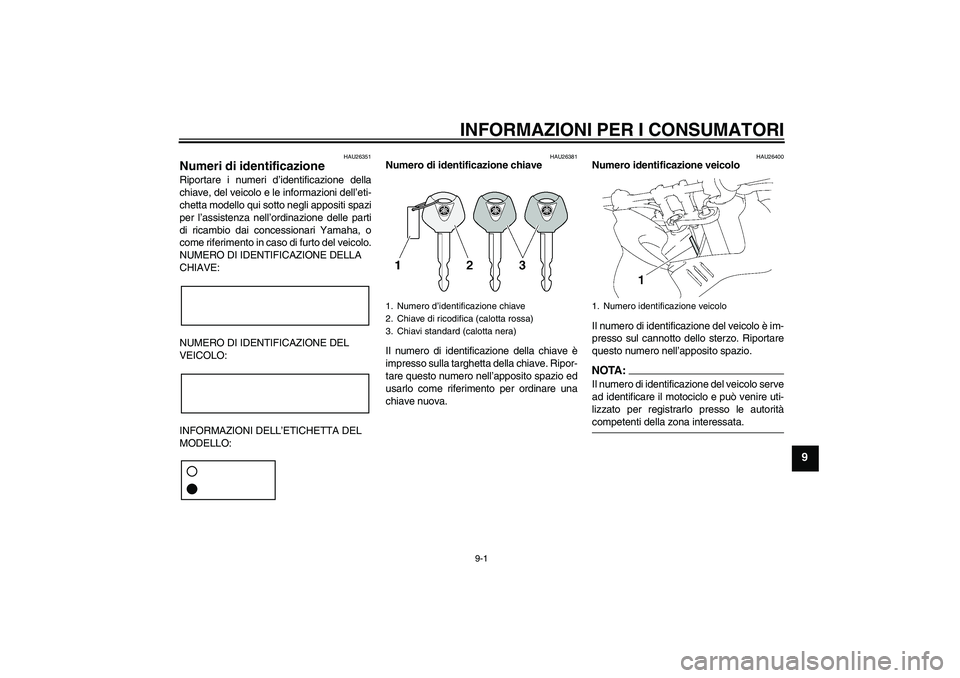

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U3C3H0H0.book Page 1 Friday, December 9, 2005 10:13 AM
Page 90 of 94
INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26470
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-16.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.1. Etichetta modelloU3C3H0H0.book Page 2 Friday, December 9, 2005 10:13 AM
