YAMAHA FZ1 S 2007 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2007, Model line: FZ1 S, Model: YAMAHA FZ1 S 2007Pages: 96, PDF-Größe: 4.72 MB
Page 51 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAU18680

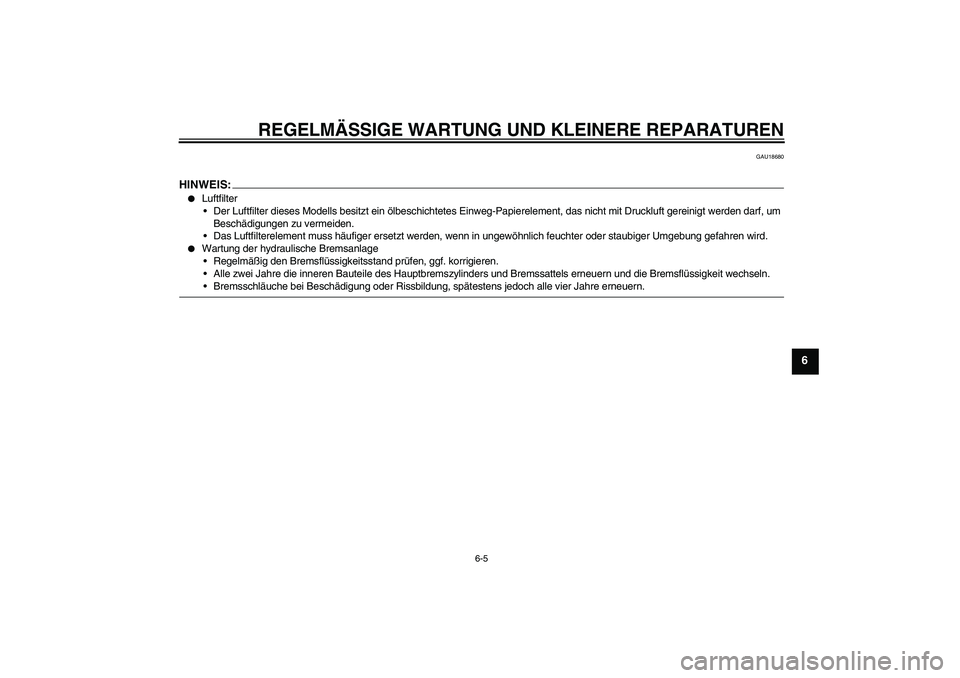

HINWEIS:
Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.
Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U3C3G1G0.book Page 5 Monday, September 4, 2006 9:49 AM
Page 52 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU18771

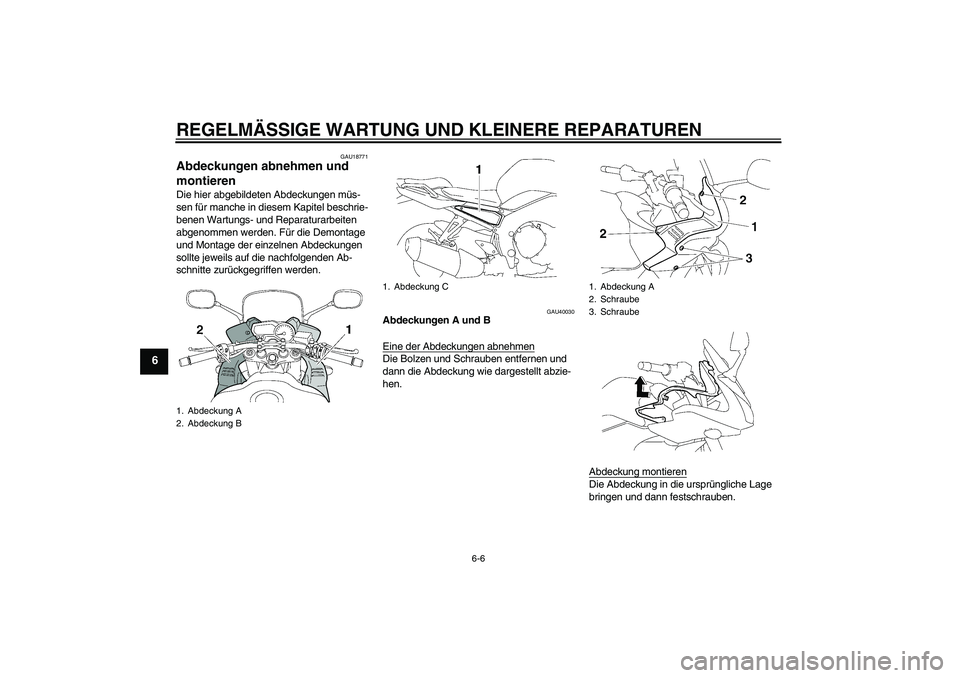

Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU40030
Abdeckungen A und B
Eine der Abdeckungen abnehmenDie Bolzen und Schrauben entfernen und
dann die Abdeckung wie dargestellt abzie-
hen.
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Abdeckung A
2. Abdeckung B
1. Abdeckung C
1. Abdeckung A
2. Schraube
3. Schraube
U3C3G1G0.book Page 6 Monday, September 4, 2006 9:49 AM
Page 53 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
GAU19272

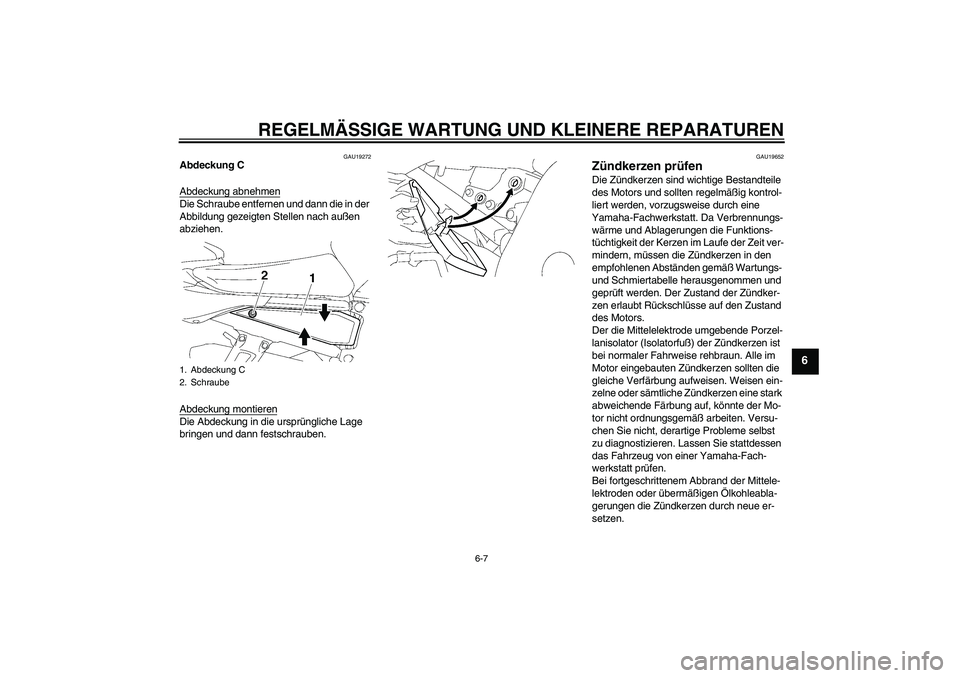

Abdeckung C
Abdeckung abnehmenDie Schraube entfernen und dann die in der
Abbildung gezeigten Stellen nach außen
abziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19652
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.
1. Abdeckung C
2. Schraube
U3C3G1G0.book Page 7 Monday, September 4, 2006 9:49 AM

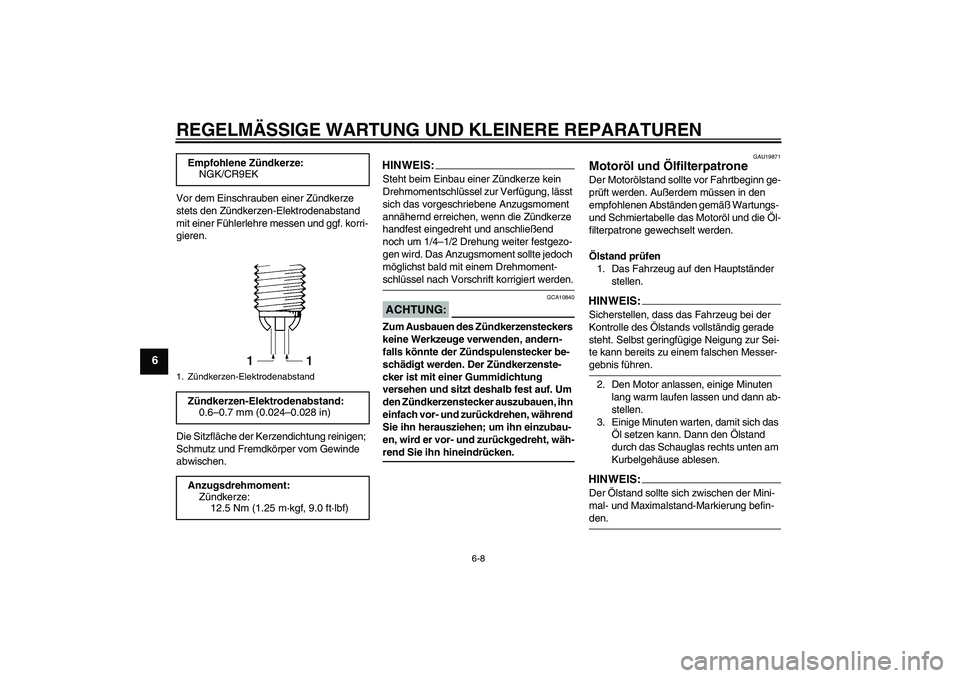

Page 54 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.ACHTUNG:
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-rend Sie ihn hineindrücken.
GAU19871
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEIS:Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den. Empfohlene Zündkerze:
NGK/CR9EK
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3C3G1G0.book Page 8 Monday, September 4, 2006 9:49 AM
Page 55 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6

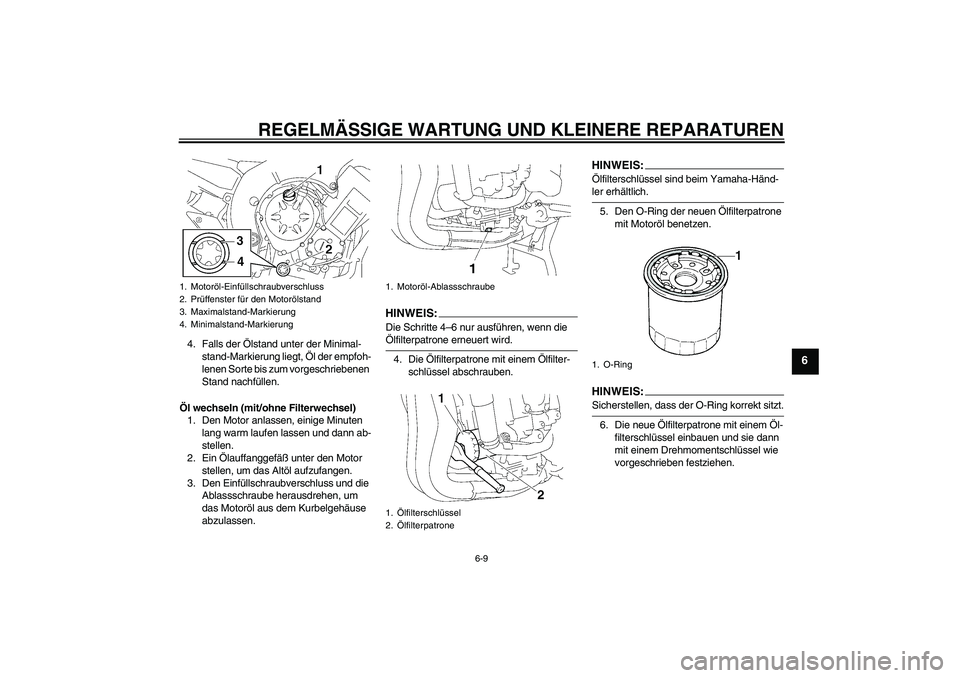

4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
HINWEI
S:
Die Schritte 4–6 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEIS:Ölfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
5. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:Sicherstellen, dass der O-Ring korrekt sitzt.
6. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1. Motoröl-Ablassschraube
1.Ölfilterschlüssel
2.Ölfilterpatrone
1. O-Ring
U3C3G1G0.book Page 9 Monday, September 4, 2006 9:49 AM
Page 56 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6

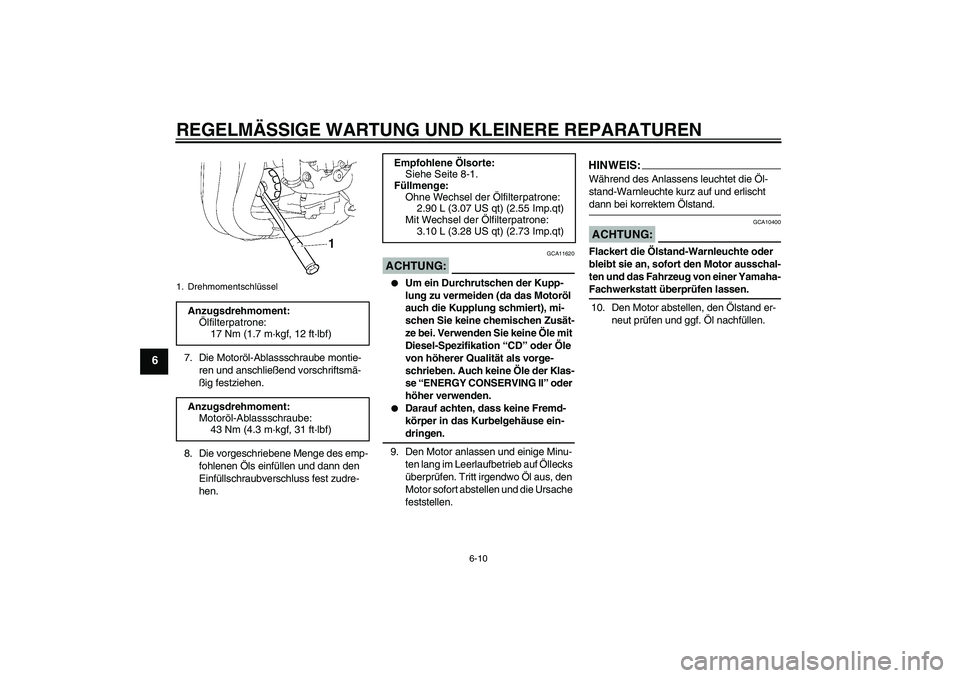

7. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.
8. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
ACHTUNG:
GCA11620
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
HINWEIS:Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt dann bei korrektem Ölstand.ACHTUNG:
GCA10400
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, sofort den Motor ausschal-
ten und das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen lassen.
10. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
1. DrehmomentschlüsselAnzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.10 L (3.28 US qt) (2.73 Imp.qt)
U3C3G1G0.book Page 10 Monday, September 4, 2006 9:49 AM
Page 57 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU40041
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEIS:
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS:Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.3. Befindet sich der Kühlflüssigkeitsstand
an oder unterhalb der Minimalstand-
Markierung, die Abdeckung C abneh-
men. (Siehe Seite 6-6.)
4. Den Deckel abnehmen, Kühlflüssig-
keit bis zur Maximalstand-Markierung
nachfüllen, und dann den Deckel wie-
der aufsetzen.
ACHTUNG:
GCA10471
Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.
Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da das Kühlsystem sonst
nicht gegen Frost- und Korrosions-
schäden geschützt ist.
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U3C3G1G0.book Page 11 Monday, September 4, 2006 9:49 AM
Page 58 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6

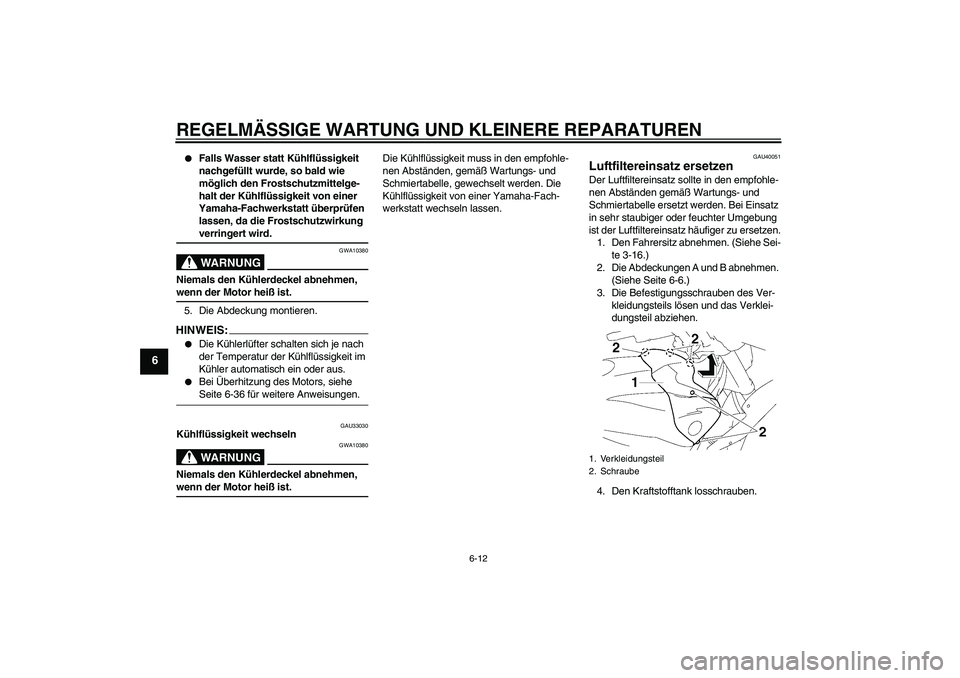

Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
5. Die Abdeckung montieren.HINWEIS:
Die Kühlerlüfter schalten sich je nach
der Temperatur der Kühlflüssigkeit im
Kühler automatisch ein oder aus.
Bei Überhitzung des Motors, siehe Seite 6-36 für weitere Anweisungen.
GAU33030
Kühlflüssigkeit wechseln
WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen.
GAU40051
Luftfiltereinsatz ersetzen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-16.)
2. Die Abdeckungen A und B abnehmen.
(Siehe Seite 6-6.)
3. Die Befestigungsschrauben des Ver-
kleidungsteils lösen und das Verklei-
dungsteil abziehen.
4. Den Kraftstofftank losschrauben.1. Verkleidungsteil
2. Schraube
U3C3G1G0.book Page 12 Monday, September 4, 2006 9:49 AM

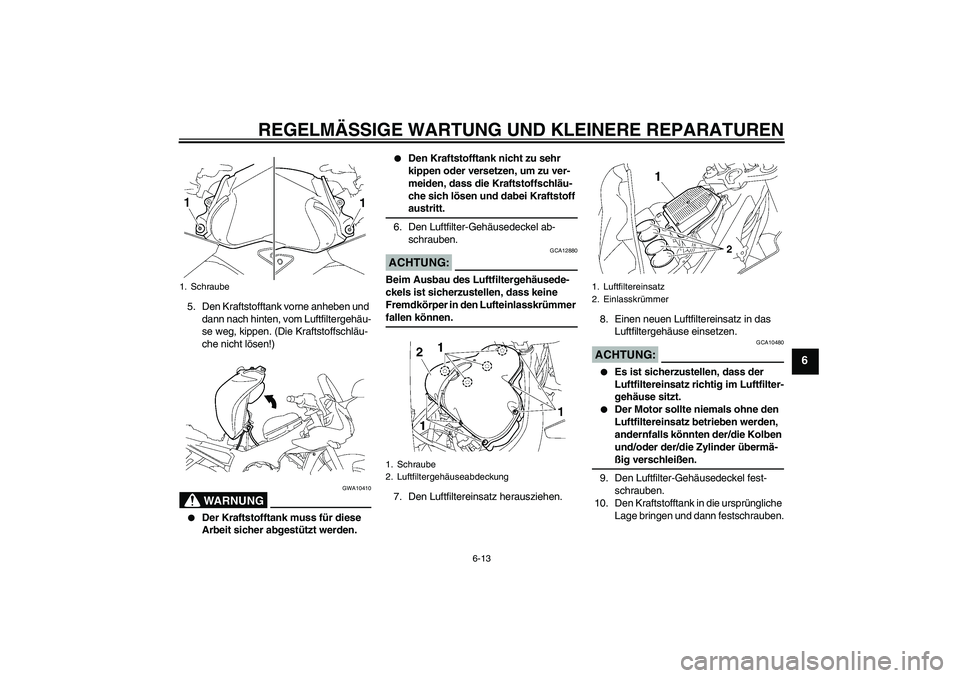

Page 59 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
5. Den Kraftstofftank vorne anheben und
dann nach hinten, vom Luftfiltergehäu-
se weg, kippen. (Die Kraftstoffschläu-
che nicht lösen!)
WARNUNG
GWA10410
Der Kraftstofftank muss für diese
Arbeit sicher abgestützt werden.
Den Kraftstofftank nicht zu sehr
kippen oder versetzen, um zu ver-
meiden, dass die Kraftstoffschläu-
che sich lösen und dabei Kraftstoff austritt.
6. Den Luftfilter-Gehäusedeckel ab-
schrauben.
ACHTUNG:
GCA12880
Beim Ausbau des Luftfiltergehäusede-
ckels ist sicherzustellen, dass keine
Fremdkörper in den Lufteinlasskrümmer fallen können.
7. Den Luftfiltereinsatz herausziehen.8. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG:
GCA10480
Es ist sicherzustellen, dass der
Luftfiltereinsatz richtig im Luftfilter-
gehäuse sitzt.
Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
9. Den Luftfilter-Gehäusedeckel fest-
schrauben.
10. Den Kraftstofftank in die ursprüngliche
Lage bringen und dann festschrauben.
1. Schraube
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Luftfiltereinsatz
2. Einlasskrümmer
U3C3G1G0.book Page 13 Monday, September 4, 2006 9:49 AM

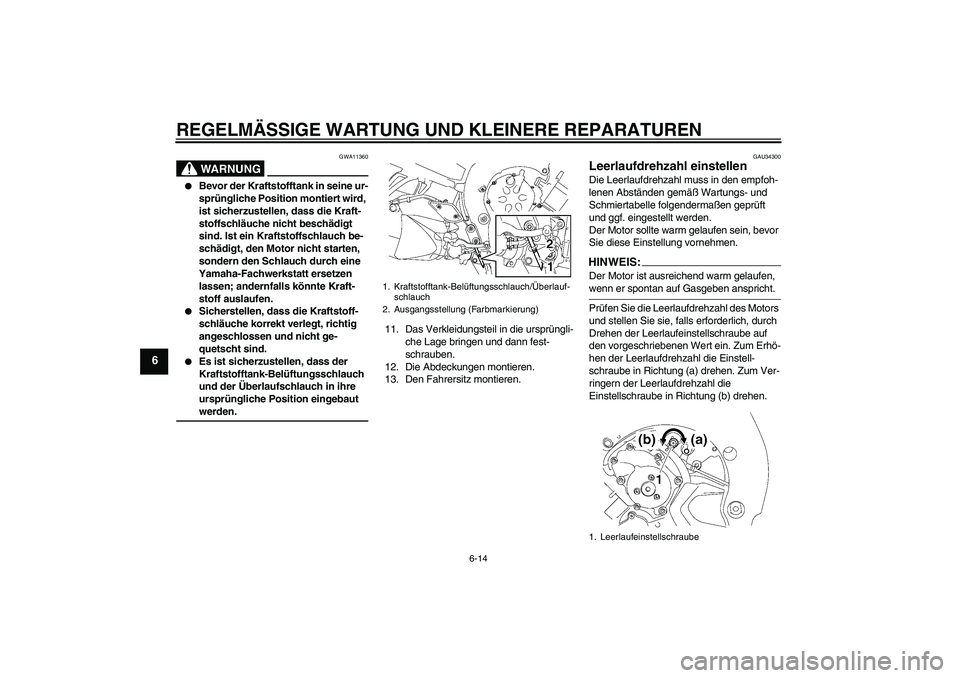

Page 60 of 96
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
WARNUNG
GWA11360
Bevor der Kraftstofftank in seine ur-
sprüngliche Position montiert wird,
ist sicherzustellen, dass die Kraft-
stoffschläuche nicht beschädigt
sind. Ist ein Kraftstoffschlauch be-
schädigt, den Motor nicht starten,
sondern den Schlauch durch eine
Yamaha-Fachwerkstatt ersetzen
lassen; andernfalls könnte Kraft-
stoff auslaufen.
Sicherstellen, dass die Kraftstoff-
schläuche korrekt verlegt, richtig
angeschlossen und nicht ge-
quetscht sind.
Es ist sicherzustellen, dass der
Kraftstofftank-Belüftungsschlauch
und der Überlaufschlauch in ihre
ursprüngliche Position eingebaut werden.11. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
12. Die Abdeckungen montieren.
13. Den Fahrersitz montieren.
GAU34300
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.HINWEI
S:
Der Motor ist ausreichend warm gelaufen, wenn er spontan auf Gasgeben anspricht.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum Ver-
ringern der Leerlaufdrehzahl die
Einstellschraube in Richtung (b) drehen.
1. Kraftstofftank-Belüftungsschlauch/Überlauf-
schlauch
2. Ausgangsstellung (Farbmarkierung)
1. Leerlaufeinstellschraube
U3C3G1G0.book Page 14 Monday, September 4, 2006 9:49 AM
