YAMAHA FZ1 S 2008 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
5. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU34311
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora em am-
bos os lados do braço oscilante na
direcção (a). Para desapertar a cor-
rente de transmissão, rode a cavilha
ajustadora em ambos os lados do bra-
ço oscilante na direcção (b) e empurre
a roda traseira para a frente.NOTA:Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente estão na mesma posição para ob-ter um correcto alinhamento das rodas.
PRECAUÇÃO:
PCA10570
Uma folga inadequada da corrente de
transmissão sobrecarregará o motor,
assim como outras peças vitais do mo-
tociclo, e pode provocar patinagem ou
quebra da corrente. Para evitar que isto
ocorra, mantenha a folga da corrente de
transmissão dentro dos limites especifi-cados.
3. Aperte as contraporcas e, depois, a
porca do eixo em conformidade com
os binários especificados. Folga da corrente de transmissão:
25.0–35.0 mm (0.98–1.38 in)1. Porca do eixo
2. Contraporca
3. Cavilha ajustadora da folga da corrente de
transmissão
4. Marcas de alinhamento
Binários de aperto:
Contraporca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Porca do eixo:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U3C3P2P0.book Page 24 Thursday, July 5, 2007 7:06 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6

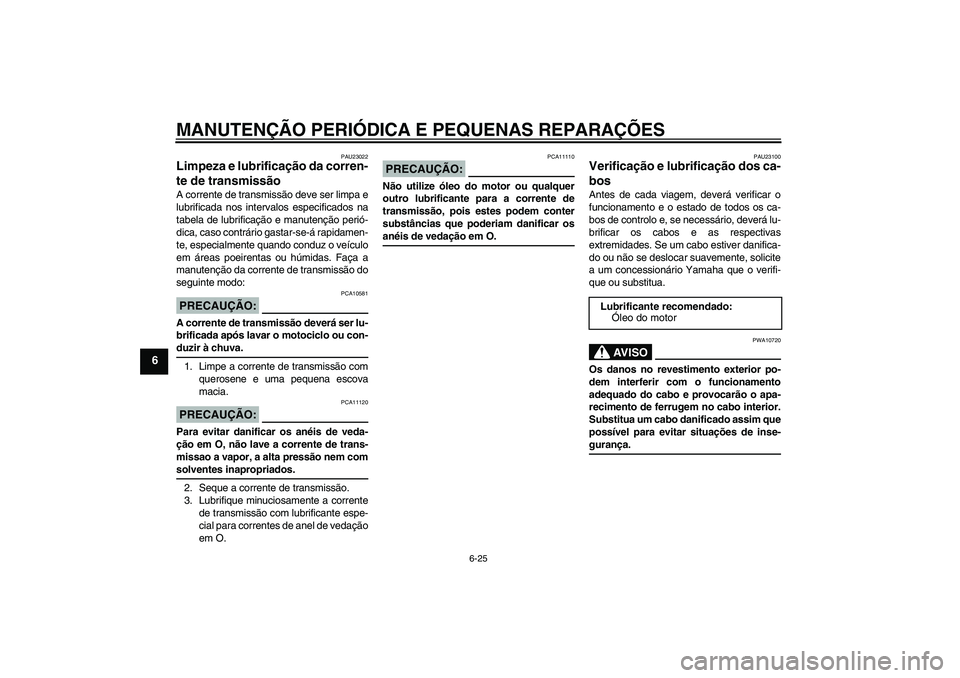

PAU23022
Limpeza e lubrificação da corren-
te de transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO:
PCA10581
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo ou con-duzir à chuva.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia.PRECAUÇÃO:
PCA11120
Para evitar danificar os anéis de veda-
ção em O, não lave a corrente de trans-
missao a vapor, a alta pressão nem comsolventes inapropriados.
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O.
PRECAUÇÃO:
PCA11110
Não utilize óleo do motor ou qualquer
outro lubrificante para a corrente de
transmissão, pois estes podem conter
substâncias que poderiam danificar osanéis de vedação em O.
PAU23100
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AV I S O
PWA10720
Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim que
possível para evitar situações de inse-gurança. Lubrificante recomendado:
Óleo do motor
U3C3P2P0.book Page 25 Thursday, July 5, 2007 7:06 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6

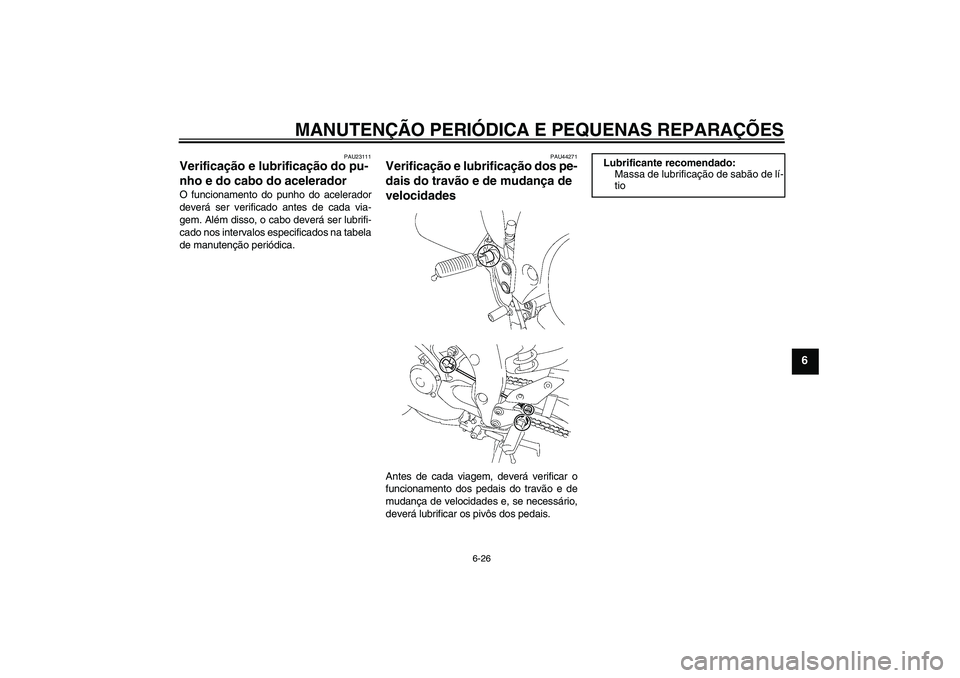

PAU23111
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
PAU44271
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U3C3P2P0.book Page 26 Thursday, July 5, 2007 7:06 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6

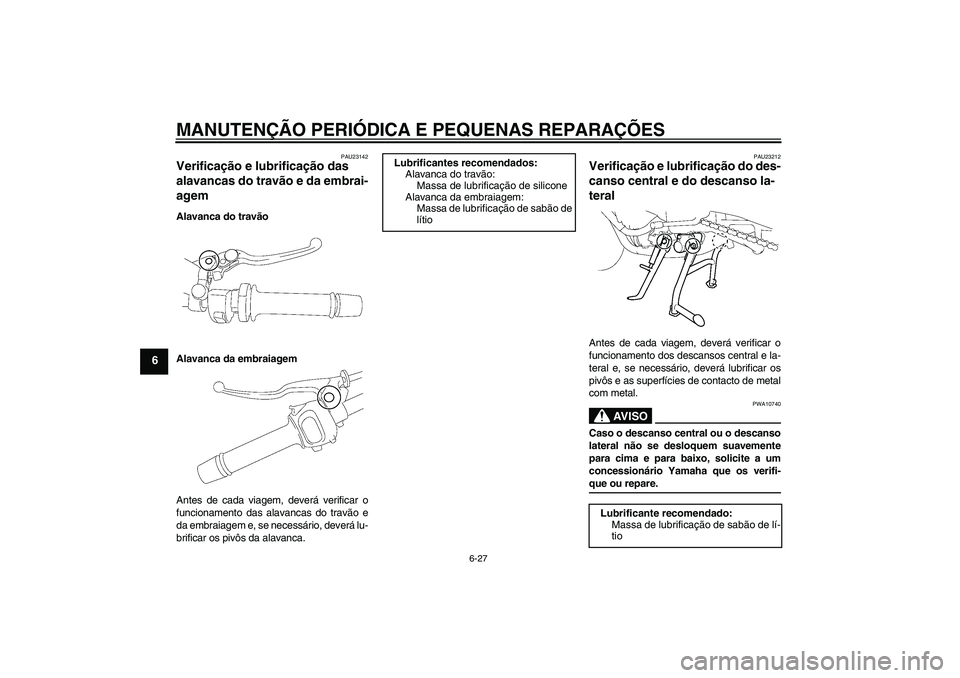

PAU23142
Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
PAU23212
Verificação e lubrificação do des-
canso central e do descanso la-
teral Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AV I S O
PWA10740
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-que ou repare.
Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U3C3P2P0.book Page 27 Thursday, July 5, 2007 7:06 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6

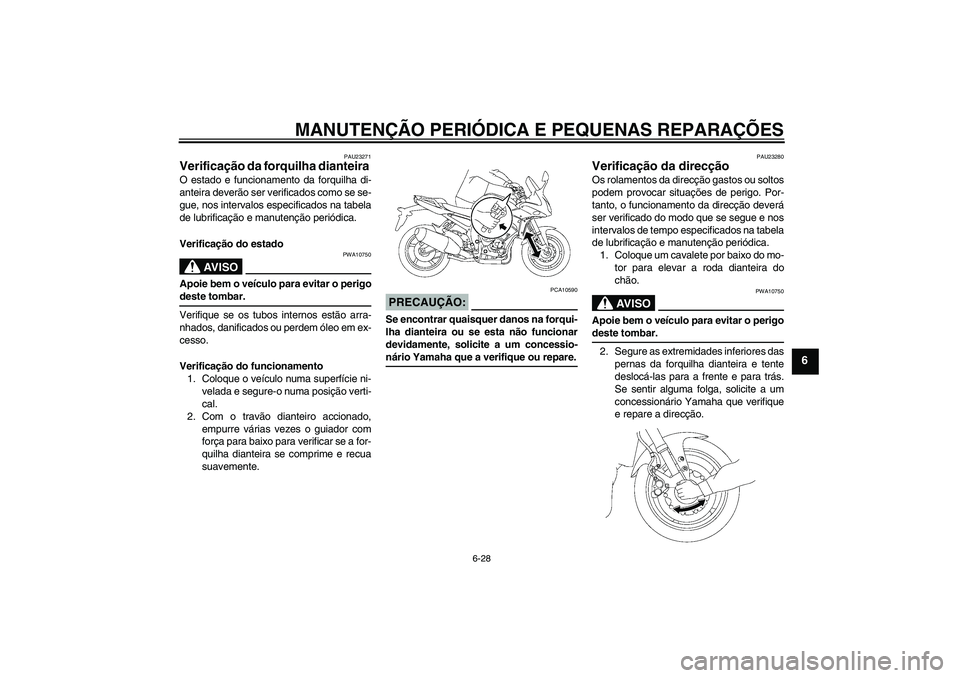

PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU23280
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda dianteira do
chão.
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U3C3P2P0.book Page 28 Thursday, July 5, 2007 7:06 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6

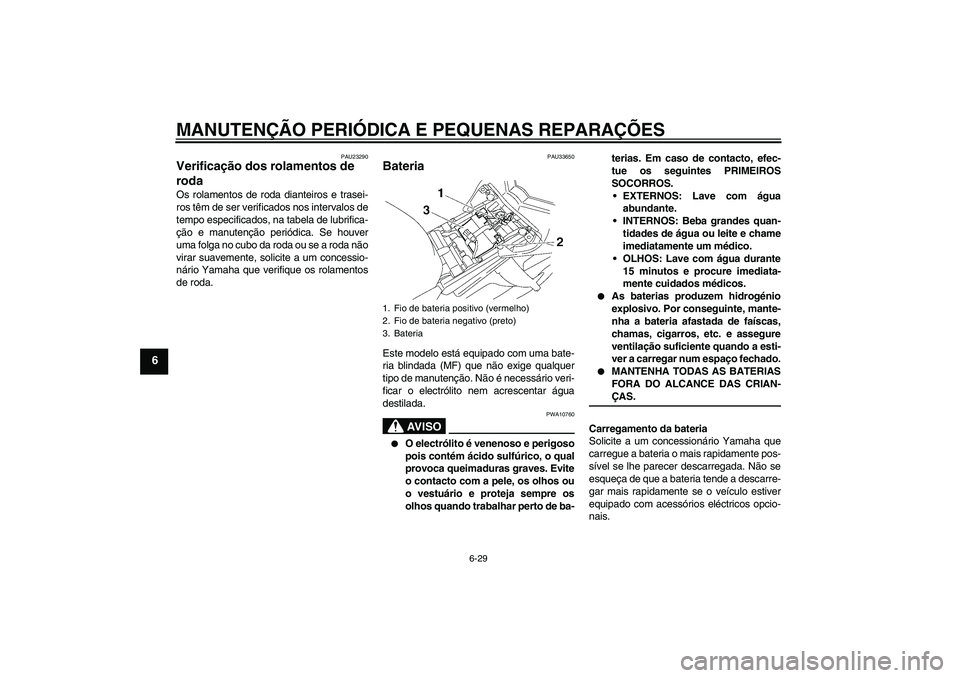

PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU33650
Bateria Este modelo está equipado com uma bate-
ria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
1. Fio de bateria positivo (vermelho)
2. Fio de bateria negativo (preto)
3. Bateria
U3C3P2P0.book Page 29 Thursday, July 5, 2007 7:06 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6

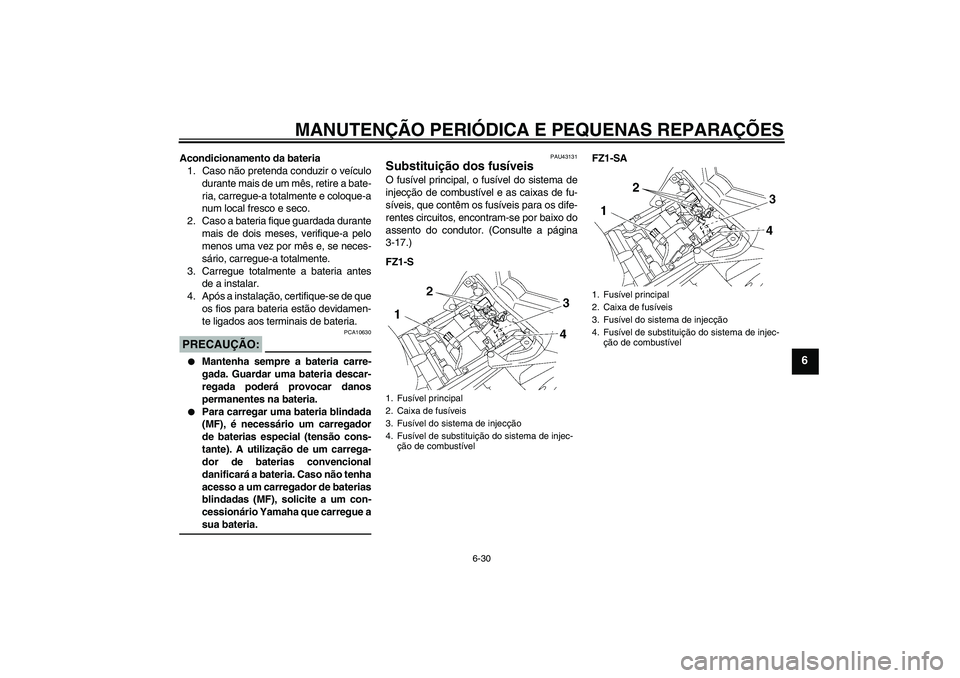

Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO:
PCA10630


Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.


Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU43131
Substituição dos fusíveis O fusível principal, o fusível do sistema de
injecção de combustível e as caixas de fu-
síveis, que contêm os fusíveis para os dife-
rentes circuitos, encontram-se por baixo do
assento do condutor. (Consulte a página
3-17.)
FZ1-SFZ1-SA1. Fusível principal
2. Caixa de fusíveis
3. Fusível do sistema de injecção
4. Fusível de substituição do sistema de injec-
ção de combustível
1. Fusível principal
2. Caixa de fusíveis
3. Fusível do sistema de injecção
4. Fusível de substituição do sistema de injec-
ção de combustível
U3C3P2P0.book Page 30 Thursday, July 5, 2007 7:06 PM

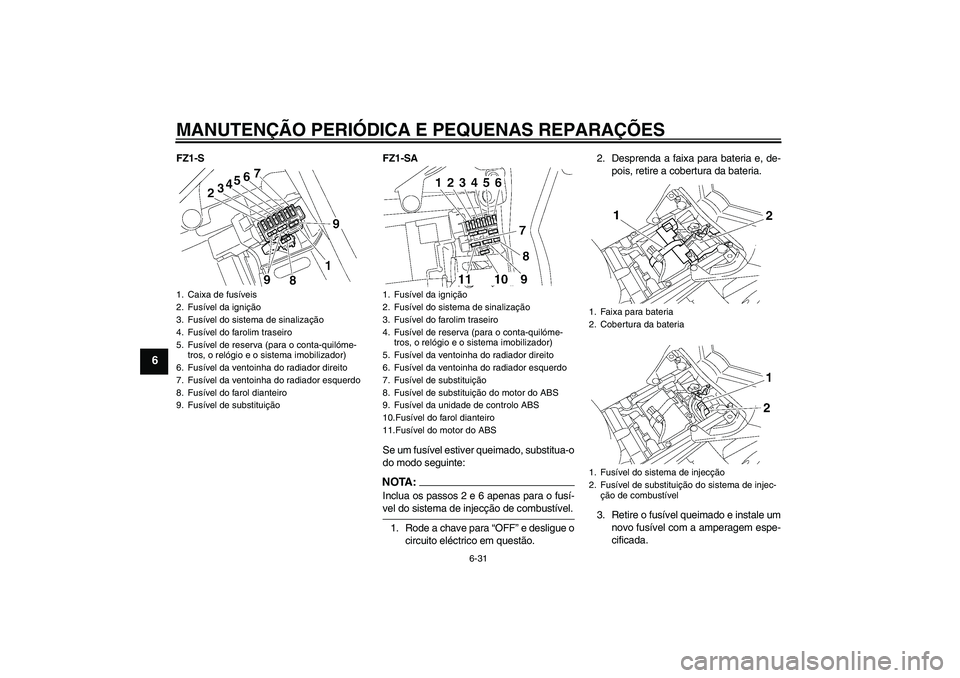

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6
FZ1-S FZ1-SA
Se um fusível estiver queimado, substitua-o
do modo seguinte:
NOTA:Inclua os passos 2 e 6 apenas para o fusí-vel do sistema de injecção de combustível.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.2. Desprenda a faixa para bateria e, de-
pois, retire a cobertura da bateria.
3. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
1. Caixa de fusíveis
2. Fusível da ignição
3. Fusível do sistema de sinalização
4. Fusível do farolim traseiro
5. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
6. Fusível da ventoinha do radiador direito
7. Fusível da ventoinha do radiador esquerdo
8. Fusível do farol dianteiro
9. Fusível de substituição
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível do farolim traseiro
4. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
5. Fusível da ventoinha do radiador direito
6. Fusível da ventoinha do radiador esquerdo
7. Fusível de substituição
8. Fusível de substituição do motor do ABS
9. Fusível da unidade de controlo ABS
10.Fusível do farol dianteiro
11.Fusível do motor do ABS
1. Faixa para bateria
2. Cobertura da bateria
1. Fusível do sistema de injecção
2. Fusível de substituição do sistema de injec-
ção de combustível
U3C3P2P0.book Page 31 Thursday, July 5, 2007 7:06 PM

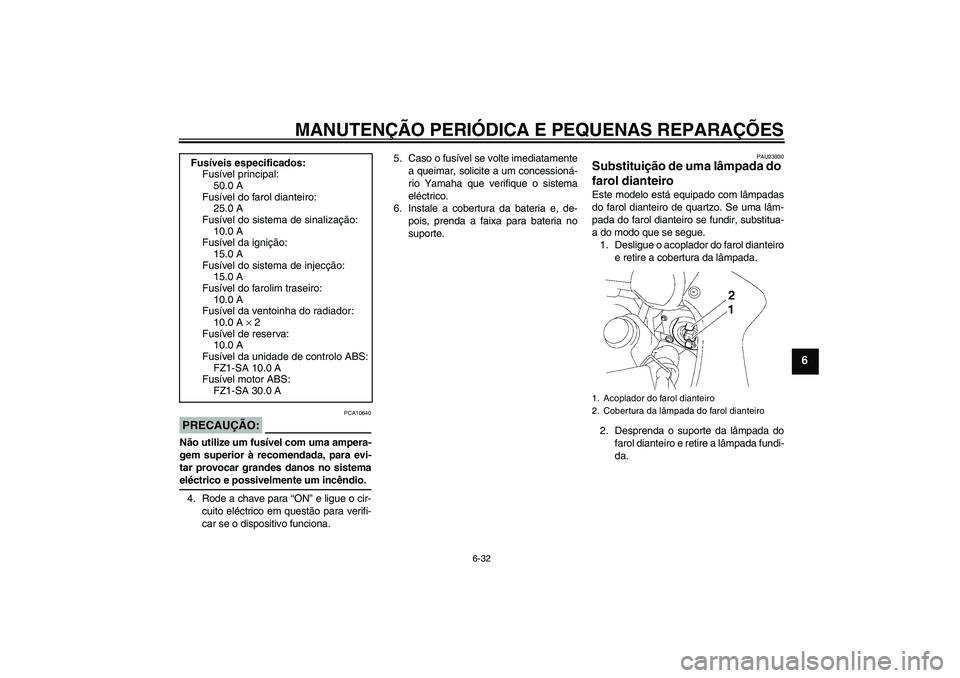

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
6
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
4. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.5. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
6. Instale a cobertura da bateria e, de-
pois, prenda a faixa para bateria no
suporte.
PAU23930
Substituição de uma lâmpada do
farol dianteiro Este modelo está equipado com lâmpadas
do farol dianteiro de quartzo. Se uma lâm-
pada do farol dianteiro se fundir, substitua-
a do modo que se segue.
1. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada.
2. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da. Fusíveis especificados:
Fusível principal:
50.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
15.0 A
Fusível do sistema de injecção:
15.0 A
Fusível do farolim traseiro:
10.0 A
Fusível da ventoinha do radiador:
10.0 A × 2
Fusível de reser va:
10.0 A
Fusível da unidade de controlo ABS:
FZ1-SA 10.0 A
Fusível motor ABS:
FZ1-SA 30.0 A1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
U3C3P2P0.book Page 32 Thursday, July 5, 2007 7:06 PM

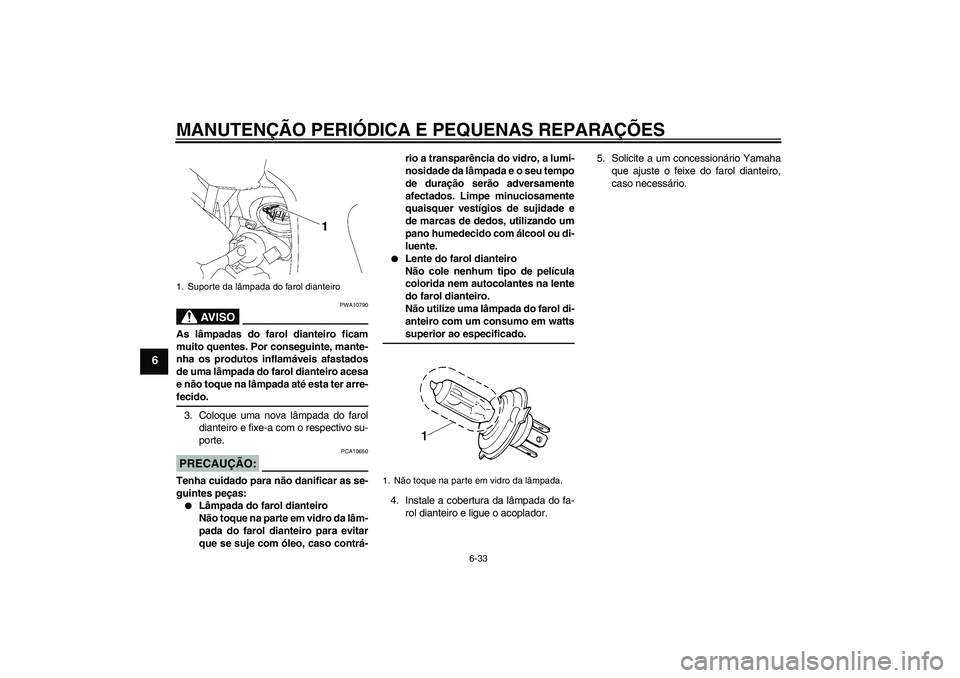

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-33
6
AV I S O
PWA10790
As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-fecido.
3. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.PRECAUÇÃO:
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em wattssuperior ao especificado.
4. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.5. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Suporte da lâmpada do farol dianteiro
1. Não toque na parte em vidro da lâmpada.
U3C3P2P0.book Page 33 Thursday, July 5, 2007 7:06 PM
