YAMAHA FZ1 S 2008 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2008, Model line: FZ1 S, Model: YAMAHA FZ1 S 2008Pages: 102, tamaño PDF: 3.27 MB

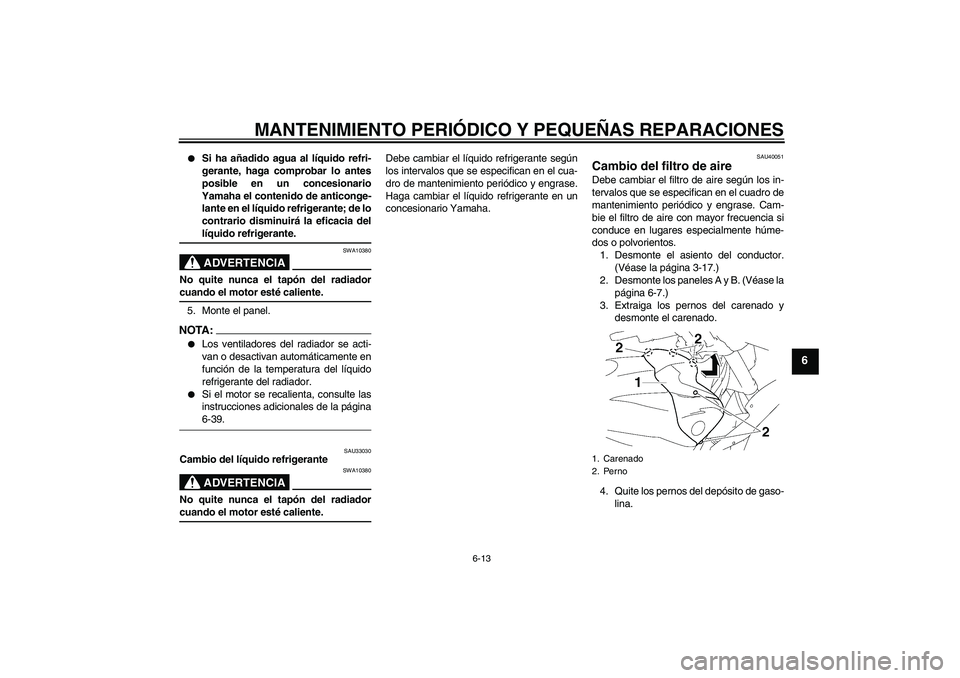

Page 61 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
Si ha añadido agua al líquido refri-
gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia dellíquido refrigerante.ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
5. Monte el panel.NOTA:
Los ventiladores del radiador se acti-
van o desactivan automáticamente en
función de la temperatura del líquido
refrigerante del radiador.
Si el motor se recalienta, consulte las
instrucciones adicionales de la página6-39.
SAU33030
Cambio del líquido refrigerante
ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha.
SAU40051
Cambio del filtro de aire Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte el asiento del conductor.
(Véase la página 3-17.)
2. Desmonte los paneles A y B. (Véase la
página 6-7.)
3. Extraiga los pernos del carenado y
desmonte el carenado.
4. Quite los pernos del depósito de gaso-
lina.1. Carenado
2. Perno
U3C3S2S0.book Page 13 Thursday, July 5, 2007 7:12 PM

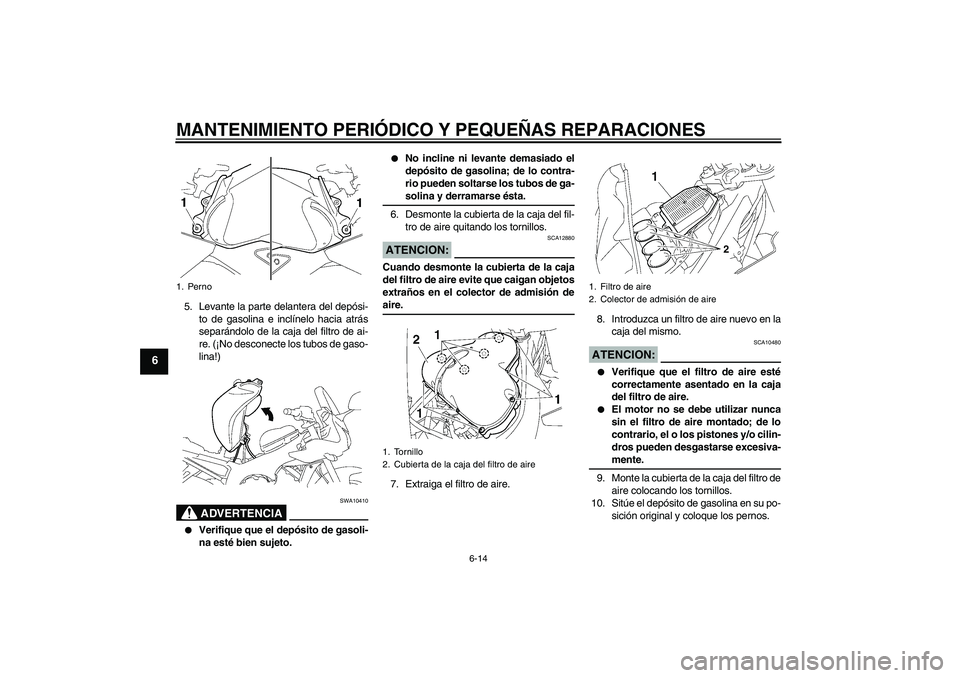

Page 62 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6
5. Levante la parte delantera del depósi-
to de gasolina e inclínelo hacia atrás
separándolo de la caja del filtro de ai-
re. (¡No desconecte los tubos de gaso-
lina!)
ADVERTENCIA
SWA10410
Verifique que el depósito de gasoli-
na esté bien sujeto.
No incline ni levante demasiado el
depósito de gasolina; de lo contra-
rio pueden soltarse los tubos de ga-solina y derramarse ésta.
6. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
ATENCION:
SCA12880
Cuando desmonte la cubierta de la caja
del filtro de aire evite que caigan objetos
extraños en el colector de admisión deaire.
7. Extraiga el filtro de aire.8. Introduzca un filtro de aire nuevo en la
caja del mismo.
ATENCION:
SCA10480
Verifique que el filtro de aire esté
correctamente asentado en la caja
del filtro de aire.
El motor no se debe utilizar nunca
sin el filtro de aire montado; de lo
contrario, el o los pistones y/o cilin-
dros pueden desgastarse excesiva-mente.
9. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
10. Sitúe el depósito de gasolina en su po-
sición original y coloque los pernos.
1. Perno
1. Tornillo
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
2. Colector de admisión de aire
U3C3S2S0.book Page 14 Thursday, July 5, 2007 7:12 PM
Page 63 of 102

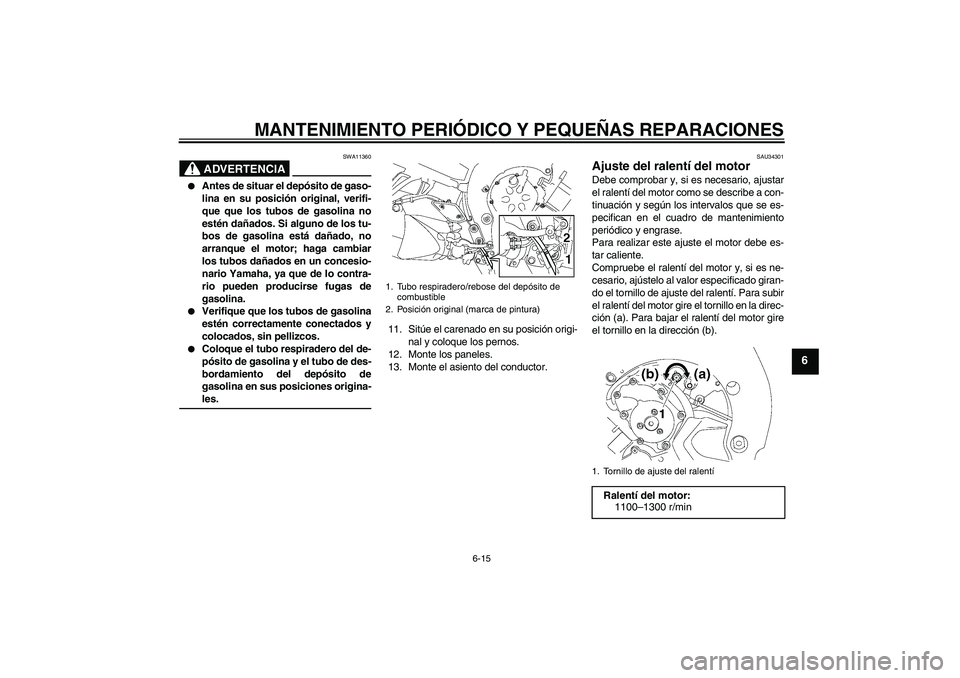

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
ADVERTENCIA
SWA11360
Antes de situar el depósito de gaso-
lina en su posición original, verifi-
que que los tubos de gasolina no
estén dañados. Si alguno de los tu-
bos de gasolina está dañado, no
arranque el motor; haga cambiar
los tubos dañados en un concesio-
nario Yamaha, ya que de lo contra-
rio pueden producirse fugas de
gasolina.
Verifique que los tubos de gasolina
estén correctamente conectados y
colocados, sin pellizcos.
Coloque el tubo respiradero del de-
pósito de gasolina y el tubo de des-
bordamiento del depósito de
gasolina en sus posiciones origina-les.11. Sitúe el carenado en su posición origi-
nal y coloque los pernos.
12. Monte los paneles.
13. Monte el asiento del conductor.
SAU34301
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.
Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado giran-
do el tornillo de ajuste del ralentí. Para subir
el ralentí del motor gire el tornillo en la direc-
ción (a). Para bajar el ralentí del motor gire
el tornillo en la dirección (b).
1. Tubo respiradero/rebose del depósito de
combustible
2. Posición original (marca de pintura)
1. Tornillo de ajuste del ralentí
Ralentí del motor:
1100–1300 r/min
U3C3S2S0.book Page 15 Thursday, July 5, 2007 7:12 PM

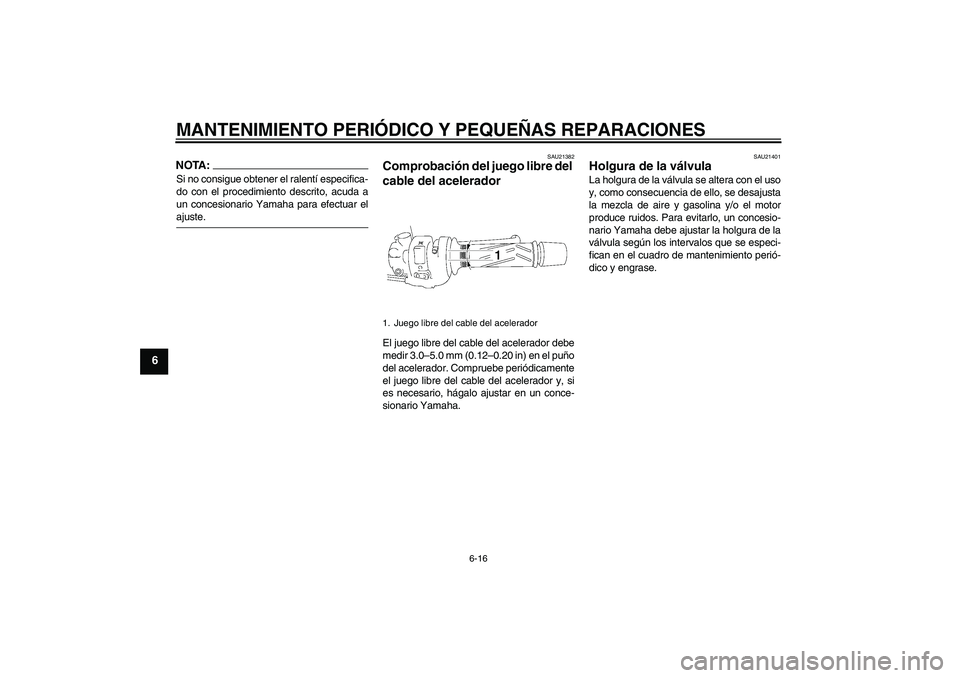

Page 64 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
NOTA:Si no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.
SAU21382
Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
1. Juego libre del cable del acelerador
U3C3S2S0.book Page 16 Thursday, July 5, 2007 7:12 PM

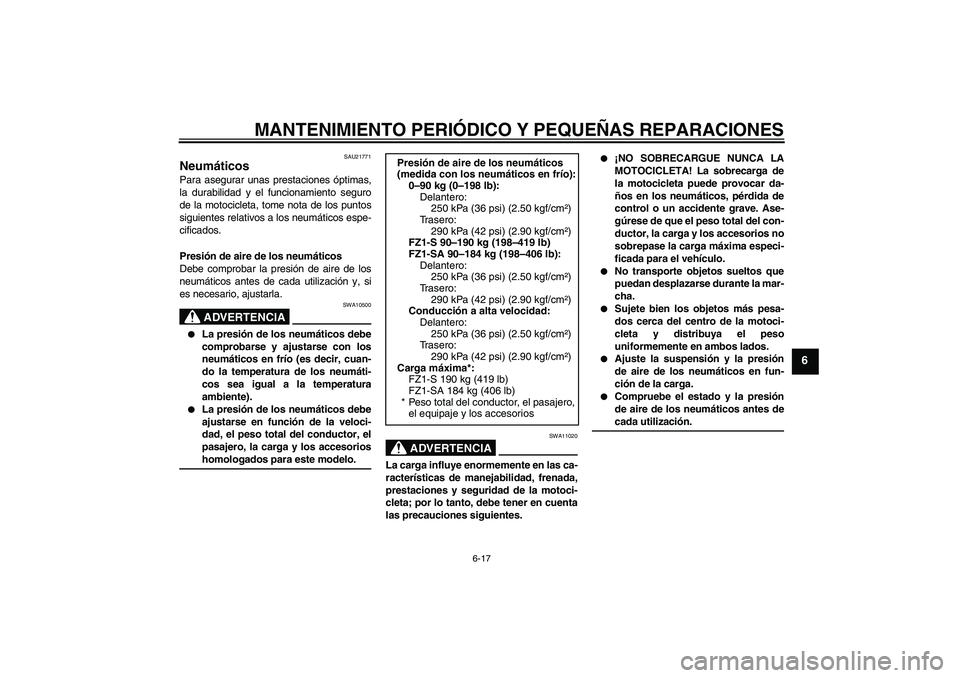

Page 65 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
SAU21771
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorioshomologados para este modelo.
ADVERTENCIA
SWA11020
La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad de la motoci-
cleta; por lo tanto, debe tener en cuenta
las precauciones siguientes.
¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de
la motocicleta puede provocar da-
ños en los neumáticos, pérdida de
control o un accidente grave. Ase-
gúrese de que el peso total del con-
ductor, la carga y los accesorios no
sobrepase la carga máxima especi-
ficada para el vehículo.
No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.
Sujete bien los objetos más pesa-
dos cerca del centro de la motoci-
cleta y distribuya el peso
uniformemente en ambos lados.
Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.
Compruebe el estado y la presión
de aire de los neumáticos antes decada utilización. Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Carga máxima*:
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
U3C3S2S0.book Page 17 Thursday, July 5, 2007 7:12 PM
Page 66 of 102

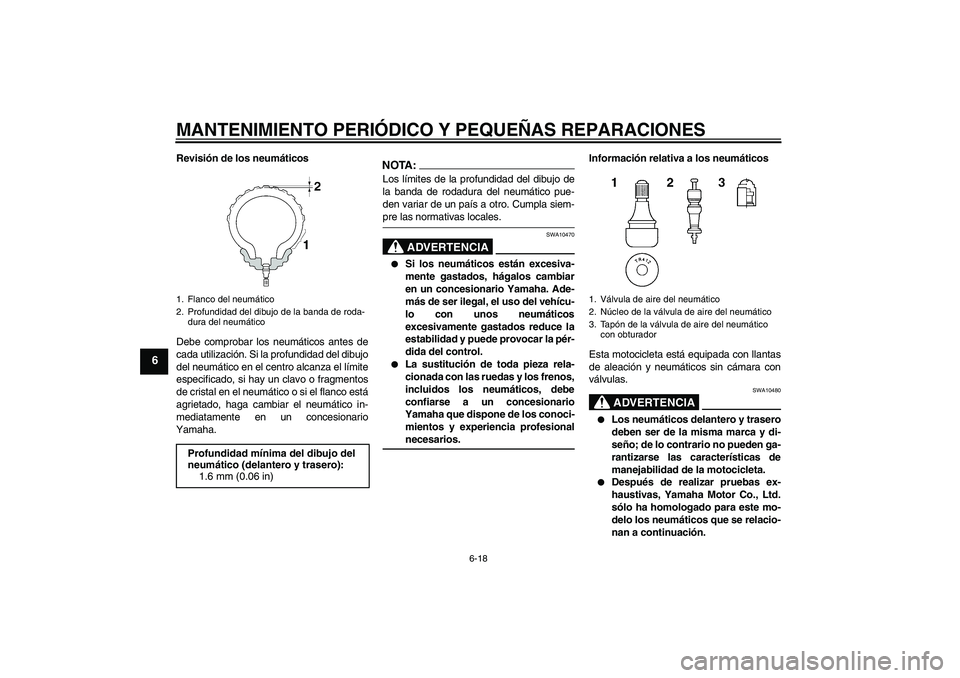

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA:Los límites de la profundidad del dibujo de
la banda de rodadura del neumático pue-
den variar de un país a otro. Cumpla siem-pre las normativas locales.
ADVERTENCIA
SWA10470
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesionalnecesarios.Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10480
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario no pueden ga-
rantizarse las características de
manejabilidad de la motocicleta.
Después de realizar pruebas ex-
haustivas, Yamaha Motor Co., Ltd.
sólo ha homologado para este mo-
delo los neumáticos que se relacio-
nan a continuación.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
U3C3S2S0.book Page 18 Thursday, July 5, 2007 7:12 PM

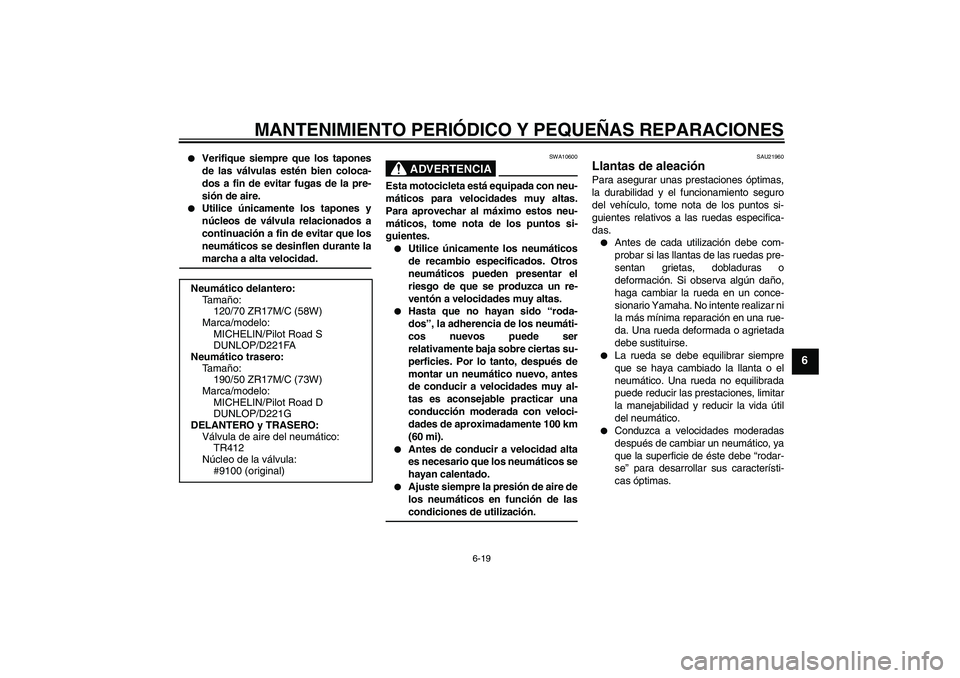

Page 67 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6
Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de la pre-
sión de aire.
Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
ADVERTENCIA
SWA10600
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.
Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su-
perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).
Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.
Ajuste siempre la presión de aire de
los neumáticos en función de lascondiciones de utilización.
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas. Neumático delantero:
Ta m año:
120/70 ZR17M/C (58W)
Marca/modelo:
MICHELIN/Pilot Road S
DUNLOP/D221FA
Neumático trasero:
Ta m año:
190/50 ZR17M/C (73W)
Marca/modelo:
MICHELIN/Pilot Road D
DUNLOP/D221G
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9100 (original)
U3C3S2S0.book Page 19 Thursday, July 5, 2007 7:12 PM
Page 68 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6

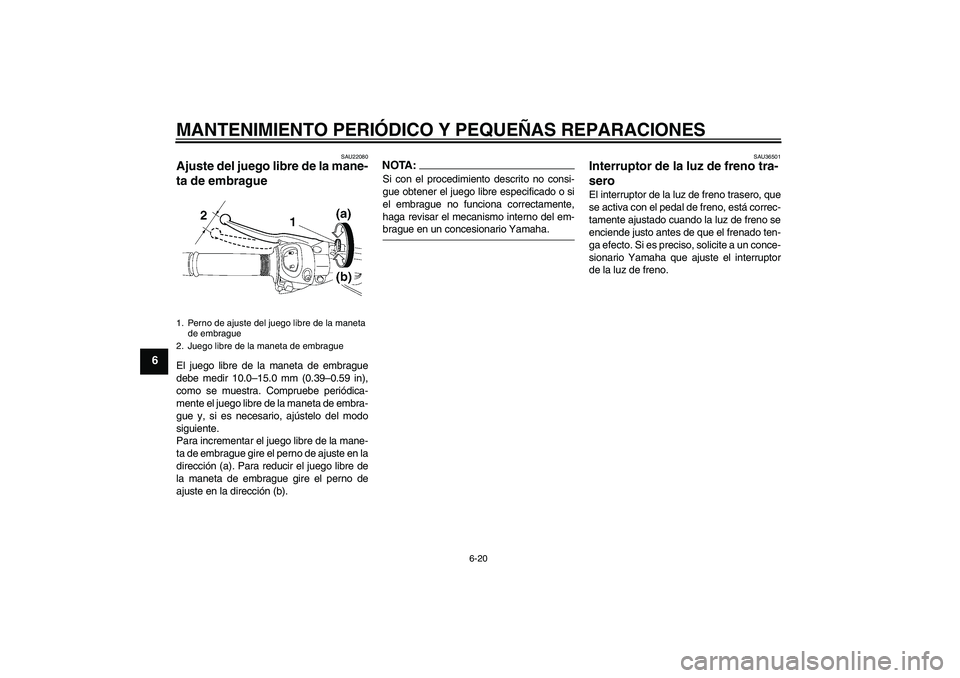

SAU22080
Ajuste del juego libre de la mane-
ta de embrague El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, si es necesario, ajústelo del modo
siguiente.
Para incrementar el juego libre de la mane-
ta de embrague gire el perno de ajuste en la
dirección (a). Para reducir el juego libre de
la maneta de embrague gire el perno de
ajuste en la dirección (b).
NOTA:Si con el procedimiento descrito no consi-
gue obtener el juego libre especificado o si
el embrague no funciona correctamente,
haga revisar el mecanismo interno del em-brague en un concesionario Yamaha.
SAU36501
Interruptor de la luz de freno tra-
sero El interruptor de la luz de freno trasero, que
se activa con el pedal de freno, está correc-
tamente ajustado cuando la luz de freno se
enciende justo antes de que el frenado ten-
ga efecto. Si es preciso, solicite a un conce-
sionario Yamaha que ajuste el interruptor
de la luz de freno.
1. Perno de ajuste del juego libre de la maneta
de embrague
2. Juego libre de la maneta de embragueU3C3S2S0.book Page 20 Thursday, July 5, 2007 7:12 PM
Page 69 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6

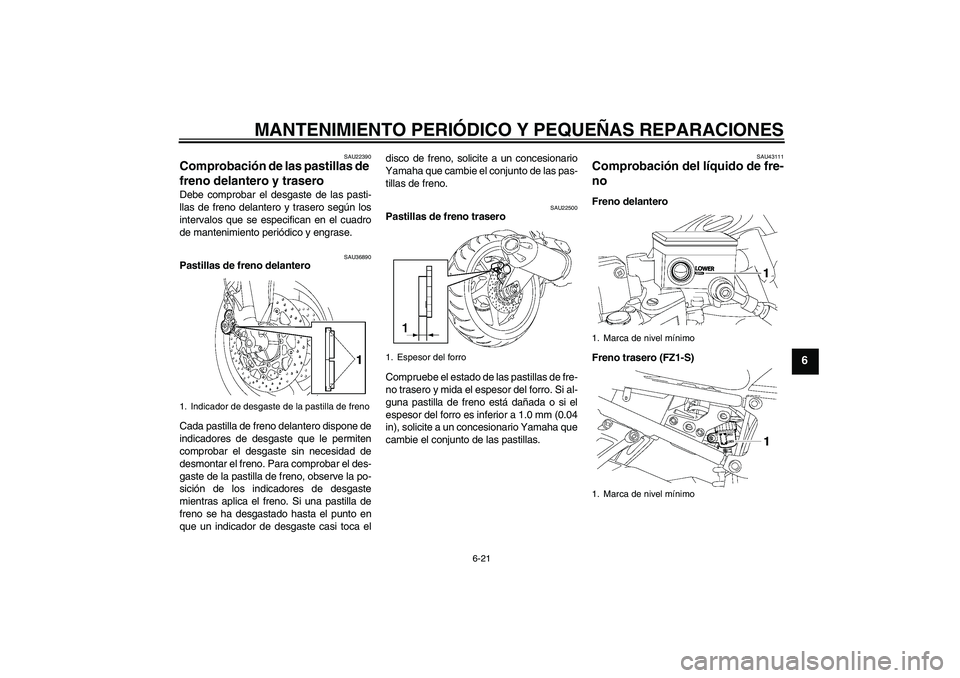

SAU22390
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU36890
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
indicadores de desgaste que le permiten
comprobar el desgaste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe la po-
sición de los indicadores de desgaste
mientras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el punto en
que un indicador de desgaste casi toca eldisco de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las pas-
tillas de freno.
SAU22500
Pastillas de freno trasero
Compruebe el estado de las pastillas de fre-
no trasero y mida el espesor del forro. Si al-
guna pastilla de freno está dañada o si el
espesor del forro es inferior a 1.0 mm (0.04
in), solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas.
SAU43111
Comprobación del líquido de fre-
no Freno delantero
Freno trasero (FZ1-S)
1. Indicador de desgaste de la pastilla de freno
1. Espesor del forro
1. Marca de nivel mínimo
1. Marca de nivel mínimo
U3C3S2S0.book Page 21 Thursday, July 5, 2007 7:12 PM
Page 70 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6

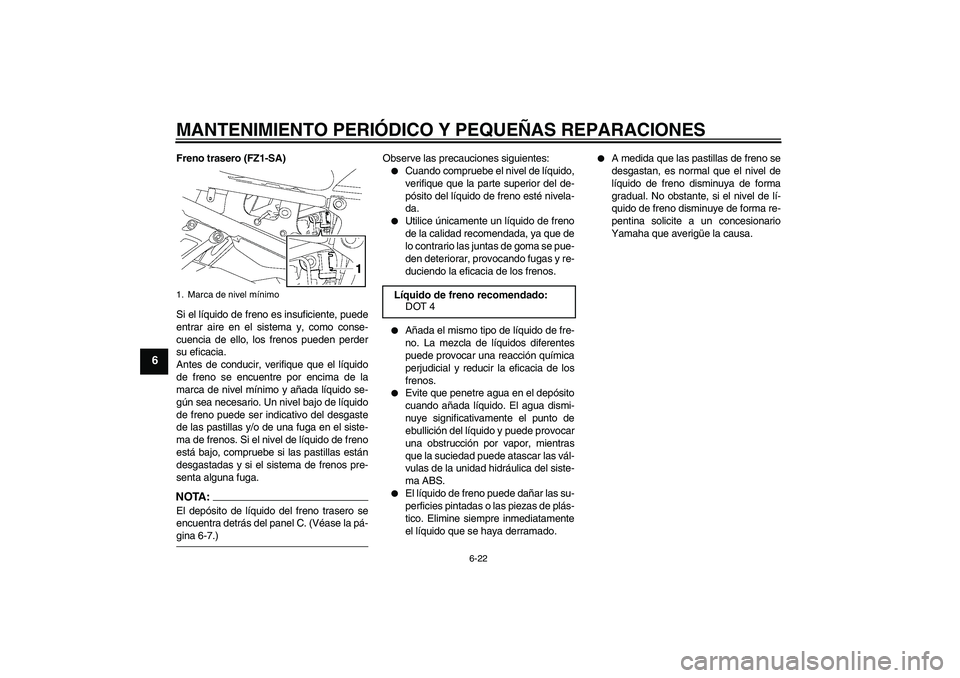

Freno trasero (FZ1-SA)
Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de conducir, verifique que el líquido
de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido se-
gún sea necesario. Un nivel bajo de líquido
de freno puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el siste-
ma de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están
desgastadas y si el sistema de frenos pre-
senta alguna fuga.NOTA:El depósito de líquido del freno trasero se
encuentra detrás del panel C. (Véase la pá-gina 6-7.)Observe las precauciones siguientes:
Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.
Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.
Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.
Evite que penetre agua en el depósito
cuando añada líquido. El agua dismi-
nuye significativamente el punto de
ebullición del líquido y puede provocar
una obstrucción por vapor, mientras
que la suciedad puede atascar las vál-
vulas de la unidad hidráulica del siste-
ma ABS.
El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.
A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
1. Marca de nivel mínimo
Líquido de freno recomendado:
DOT 4
U3C3S2S0.book Page 22 Thursday, July 5, 2007 7:12 PM
