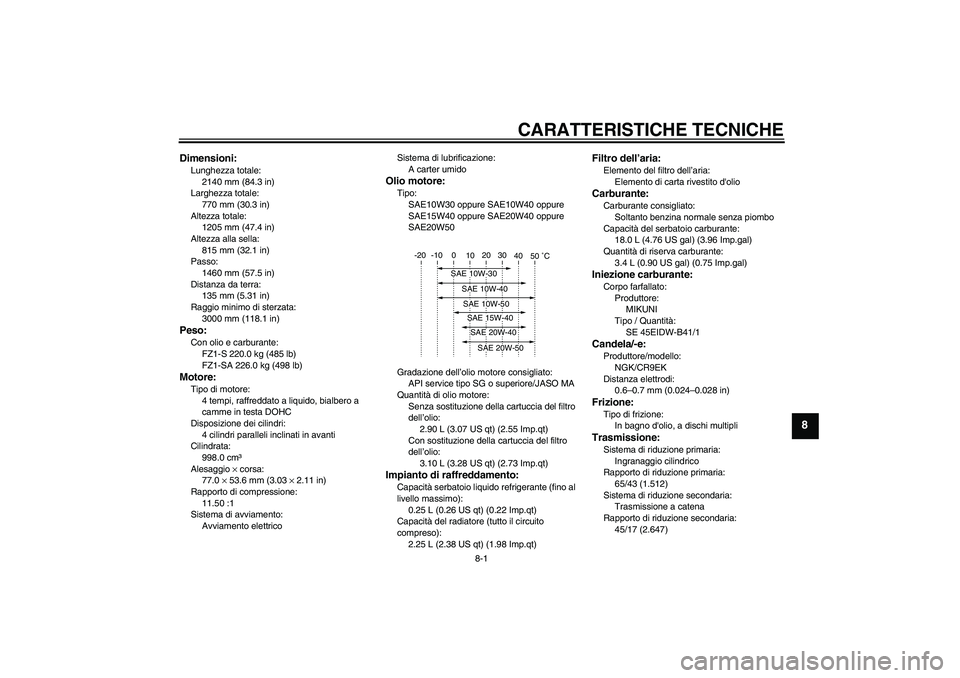

Page 91 of 100
CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2140 mm (84.3 in)
Larghezza totale:
770 mm (30.3 in)
Altezza totale:
1205 mm (47.4 in)
Altezza alla sella:
815 mm (32.1 in)
Passo:
1460 mm (57.5 in)
Distanza da terra:
135 mm (5.31 in)
Raggio minimo di sterzata:
3000 mm (118.1 in)Peso:Con olio e carburante:
FZ1-S 220.0 kg (485 lb)
FZ1-SA 226.0 kg (498 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
998.0 cm³
Alesaggio × corsa:
77.0 × 53.6 mm (3.03 × 2.11 in)
Rapporto di compressione:
11.50 :1
Sistema di avviamento:
Avviamento elettricoSistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
3.10 L (3.28 US qt) (2.73 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.25 L (2.38 US qt) (1.98 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Quantità di riserva carburante:
3.4 L (0.90 US gal) (0.75 Imp.gal)Iniezione carburante:Corpo farfallato:
Produttore:
MIKUNI
Tipo / Quantità:
SE 45EIDW-B41/1Candela/-e:Produttore/modello:
NGK/CR9EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
65/43 (1.512)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
45/17 (2.647)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U3C3H2H0.book Page 1 Wednesday, July 18, 2007 9:48 AM

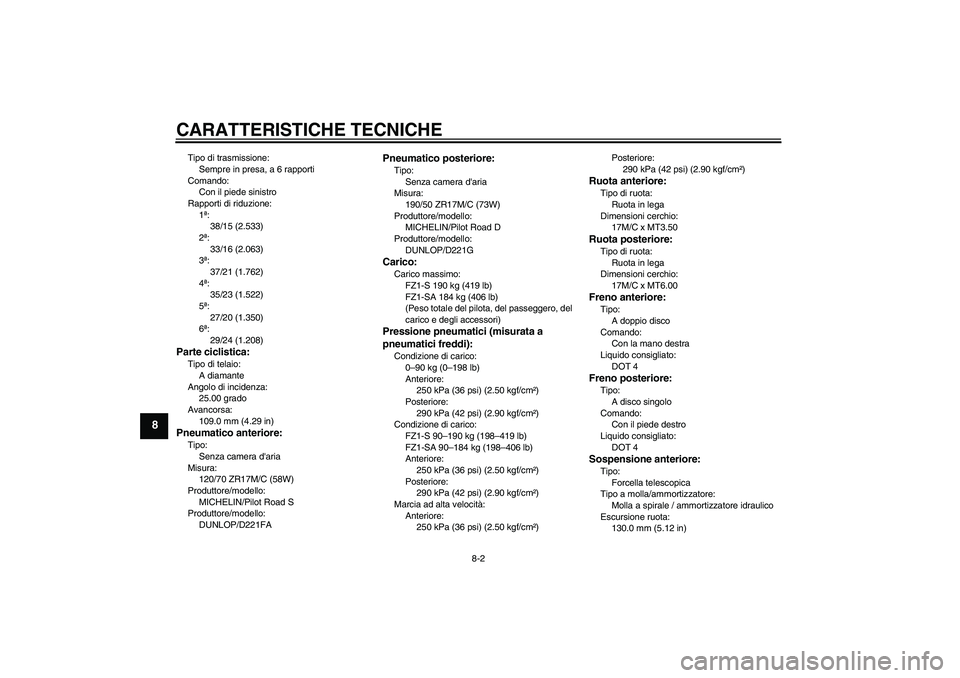

Page 92 of 100
CARATTERISTICHE TECNICHE
8-2
8
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
38/15 (2.533)
2ª:
33/16 (2.063)
3ª:
37/21 (1.762)
4ª:
35/23 (1.522)
5ª:
27/20 (1.350)
6ª:
29/24 (1.208)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
25.00 grado
Avancorsa:
109.0 mm (4.29 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
MICHELIN/Pilot Road S
Produttore/modello:
DUNLOP/D221FA
Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
190/50 ZR17M/C (73W)
Produttore/modello:
MICHELIN/Pilot Road D
Produttore/modello:
DUNLOP/D221GCarico:Carico massimo:
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Condizione di carico:
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT6.00Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)
U3C3H2H0.book Page 2 Wednesday, July 4, 2007 10:10 PM

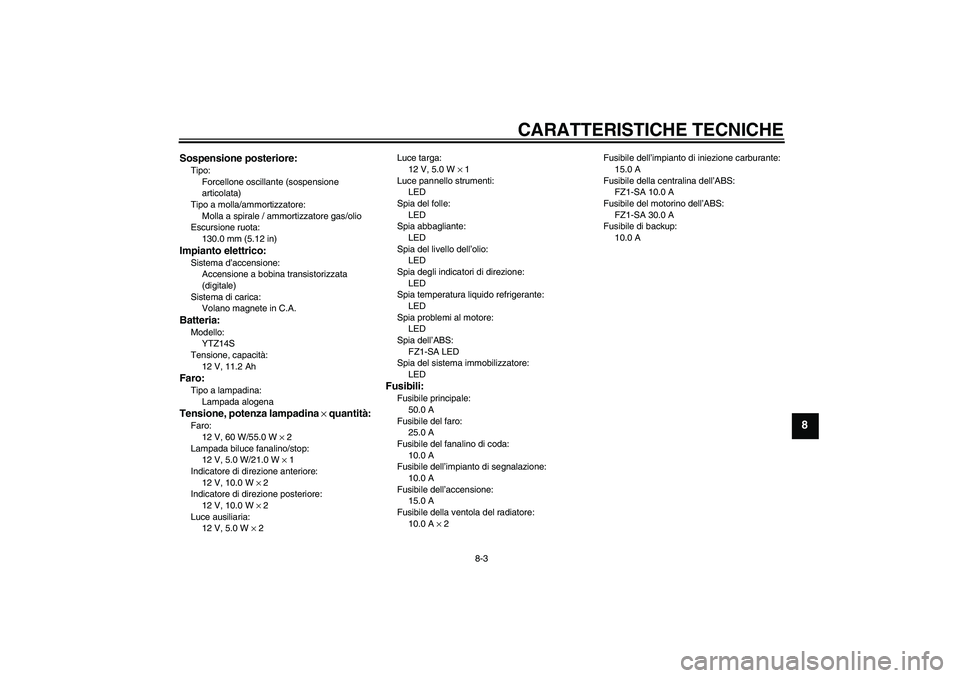

Page 93 of 100
CARATTERISTICHE TECNICHE
8-3
8
Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ14S
Tensione, capacità:
12 V, 11.2 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 2
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
FZ1-SA LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
10.0 A × 2Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile della centralina dell’ABS:
FZ1-SA 10.0 A
Fusibile del motorino dell’ABS:
FZ1-SA 30.0 A
Fusibile di backup:
10.0 A
U3C3H2H0.book Page 3 Wednesday, July 4, 2007 10:10 PM

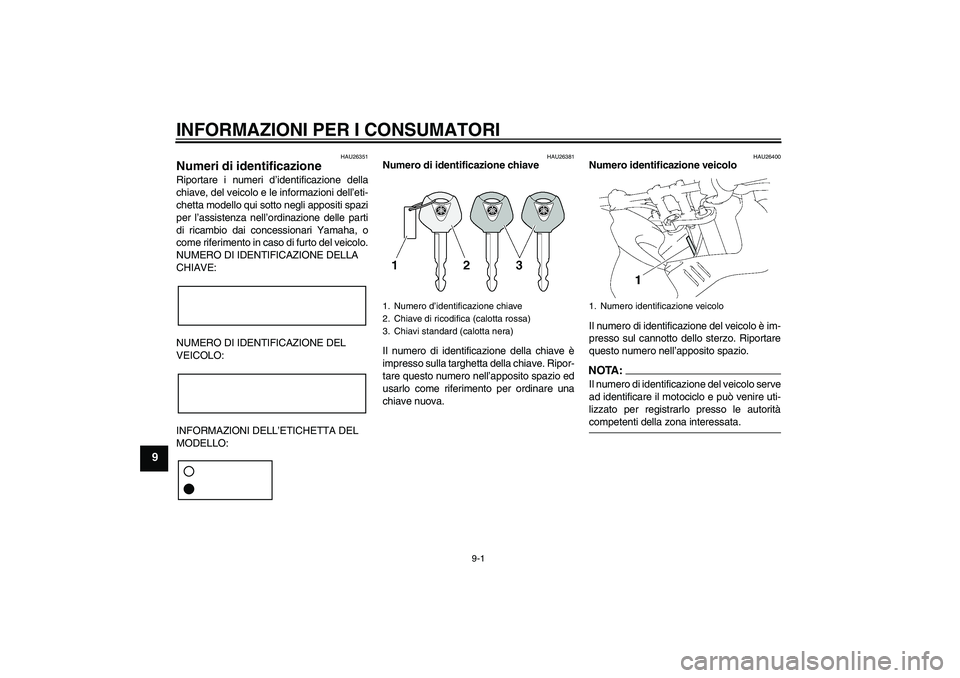

Page 94 of 100
INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U3C3H2H0.book Page 1 Wednesday, July 4, 2007 10:10 PM
Page 95 of 100
INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26470
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-17.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.1. Etichetta modello
U3C3H2H0.book Page 2 Wednesday, July 4, 2007 10:10 PM

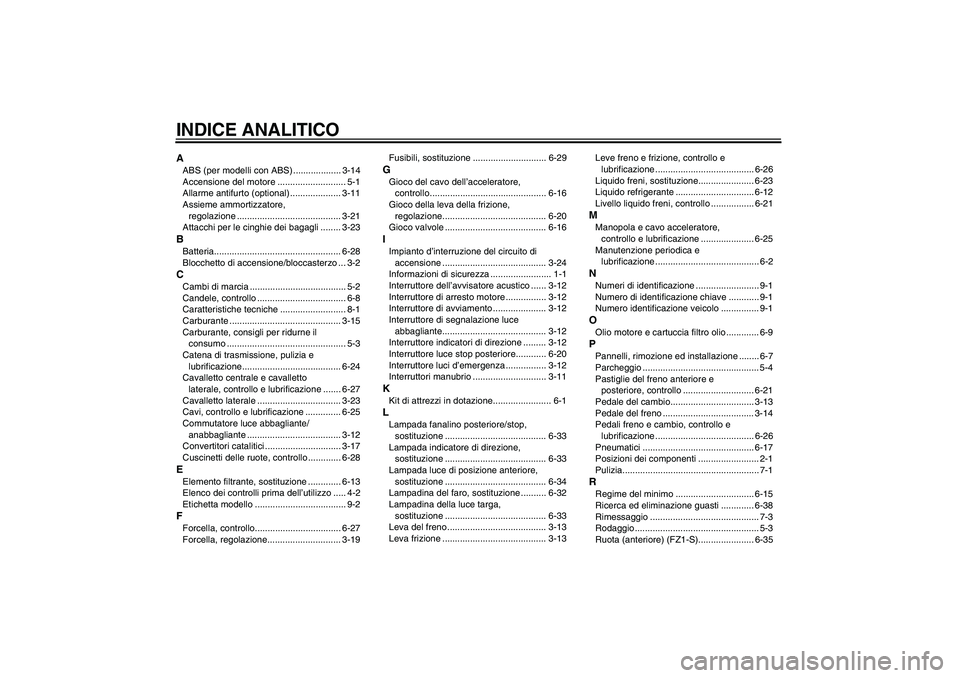

Page 96 of 100
INDICE ANALITICOAABS (per modelli con ABS) ................... 3-14
Accensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-11
Assieme ammortizzatore,
regolazione ......................................... 3-21
Attacchi per le cinghie dei bagagli ........ 3-23BBatteria.................................................. 6-28
Blocchetto di accensione/bloccasterzo ... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-8
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-15
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-24
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-27
Cavalletto laterale ................................. 3-23
Cavi, controllo e lubrificazione .............. 6-25
Commutatore luce abbagliante/
anabbagliante ..................................... 3-12
Convertitori catalitici .............................. 3-17
Cuscinetti delle ruote, controllo ............. 6-28EElemento filtrante, sostituzione ............. 6-13
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FForcella, controllo.................................. 6-27
Forcella, regolazione............................. 3-19Fusibili, sostituzione ............................. 6-29
GGioco del cavo dell’acceleratore,
controllo.............................................. 6-16
Gioco della leva della frizione,
regolazione......................................... 6-20
Gioco valvole ........................................ 6-16IImpianto d’interruzione del circuito di
accensione ......................................... 3-24
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ...... 3-12
Interruttore di arresto motore ................ 3-12
Interruttore di avviamento ..................... 3-12
Interruttore di segnalazione luce
abbagliante......................................... 3-12
Interruttore indicatori di direzione ......... 3-12
Interruttore luce stop posteriore............ 6-20
Interruttore luci d’emergenza ................ 3-12
Interruttori manubrio ............................. 3-11KKit di attrezzi in dotazione....................... 6-1LLampada fanalino posteriore/stop,
sostituzione ........................................ 6-33
Lampada indicatore di direzione,
sostituzione ........................................ 6-33
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-34
Lampadina del faro, sostituzione .......... 6-32
Lampadina della luce targa,
sostituzione ........................................ 6-33
Leva del freno ....................................... 3-13
Leva frizione ......................................... 3-13Leve freno e frizione, controllo e
lubrificazione ....................................... 6-26
Liquido freni, sostituzione...................... 6-23
Liquido refrigerante ............................... 6-12
Livello liquido freni, controllo ................. 6-21
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-25
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ............. 6-9PPannelli, rimozione ed installazione ........ 6-7
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-21
Pedale del cambio................................. 3-13
Pedale del freno .................................... 3-14
Pedali freno e cambio, controllo e
lubrificazione ....................................... 6-26
Pneumatici ............................................ 6-17
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRegime del minimo ............................... 6-15
Ricerca ed eliminazione guasti ............. 6-38
Rimessaggio ........................................... 7-3
Rodaggio ................................................. 5-3
Ruota (anteriore) (FZ1-S)...................... 6-35
U3C3H2H0.book Page 1 Wednesday, July 4, 2007 10:10 PM
Page 97 of 100

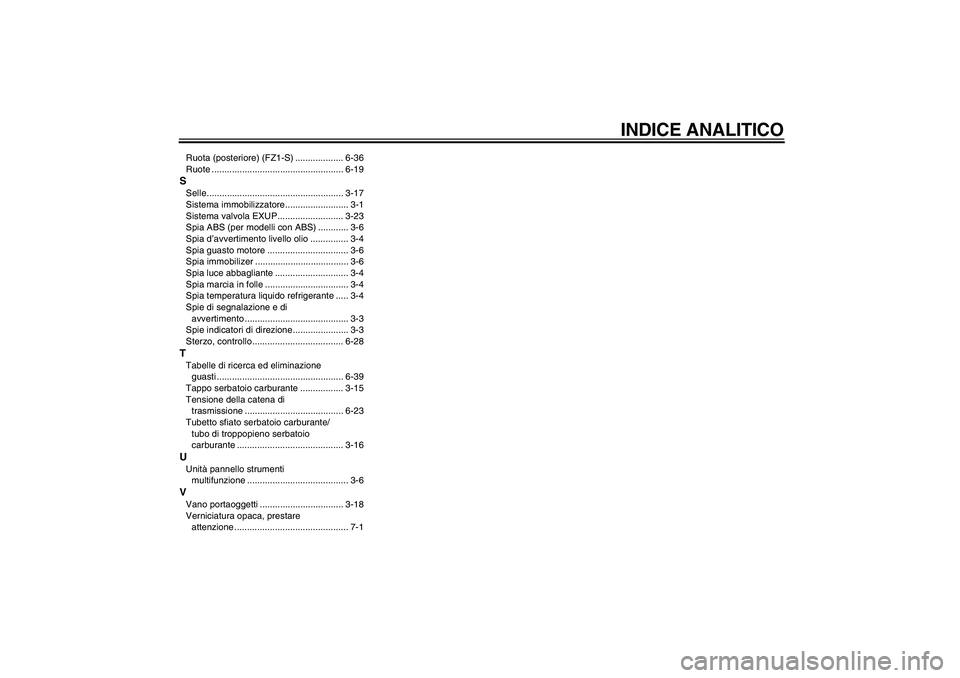

INDICE ANALITICO
Ruota (posteriore) (FZ1-S) ................... 6-36
Ruote .................................................... 6-19SSelle...................................................... 3-17
Sistema immobilizzatore ......................... 3-1
Sistema valvola EXUP.......................... 3-23
Spia ABS (per modelli con ABS) ............ 3-6
Spia d’avvertimento livello olio ............... 3-4
Spia guasto motore ................................ 3-6
Spia immobilizer ..................................... 3-6
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spia temperatura liquido refrigerante ..... 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-28TTabelle di ricerca ed eliminazione
guasti .................................................. 6-39
Tappo serbatoio carburante ................. 3-15
Tensione della catena di
trasmissione ....................................... 6-23
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-16UUnità pannello strumenti
multifunzione ........................................ 3-6VVano portaoggetti ................................. 3-18
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U3C3H2H0.book Page 2 Wednesday, July 4, 2007 10:10 PM
Page 98 of 100
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 99 of 100
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 100 of 100
STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2007.07-2.2×1 CR
(H)
