Page 51 of 104

YAMAHA FZ1 S 2009  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-führen.
U3C3G3G0.book  Page 2  Tuesday, July 8, 2008  6:46 PM

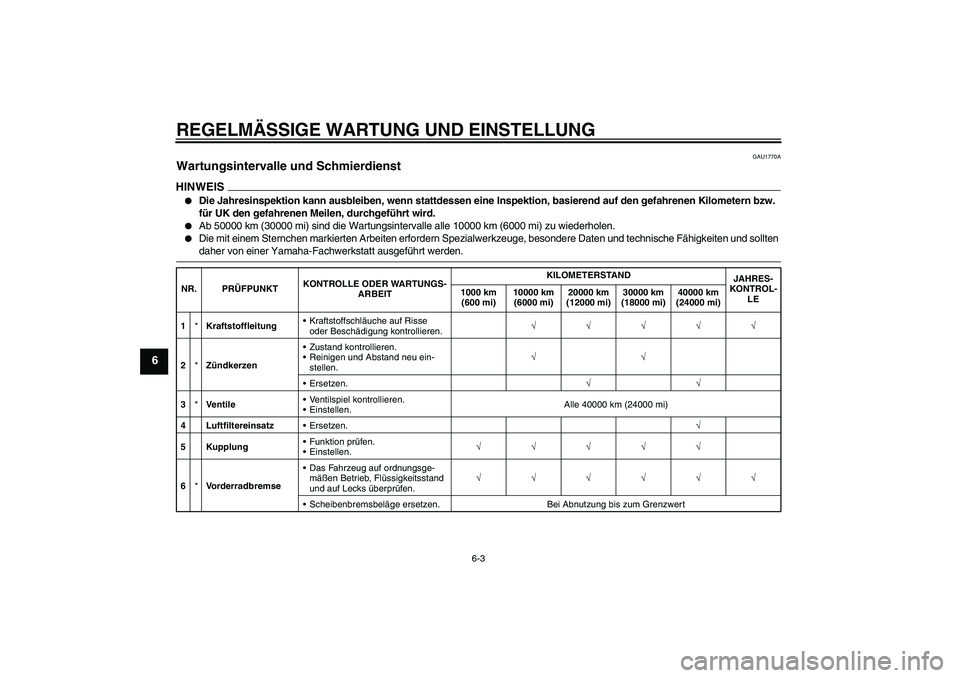

Page 52 of 104

YAMAHA FZ1 S 2009  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU1770A
Wartungsintervalle und Schmierdienst HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen

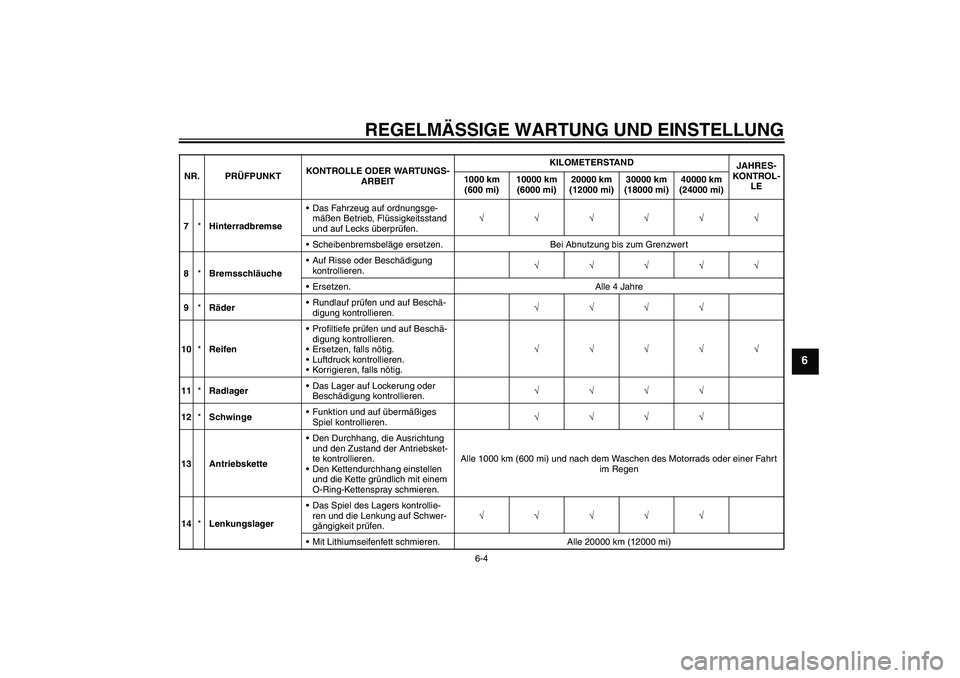

Page 53 of 104

YAMAHA FZ1 S 2009  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
7*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge erse

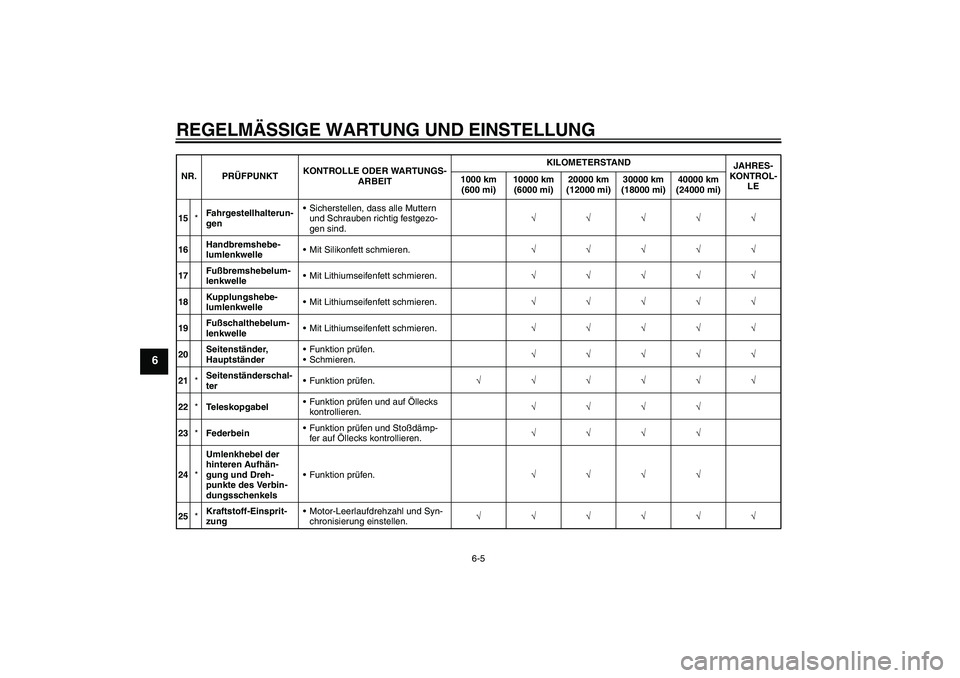

Page 54 of 104

YAMAHA FZ1 S 2009  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
15*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
16Handbremshebe-
lumlenkwelleMit Sil

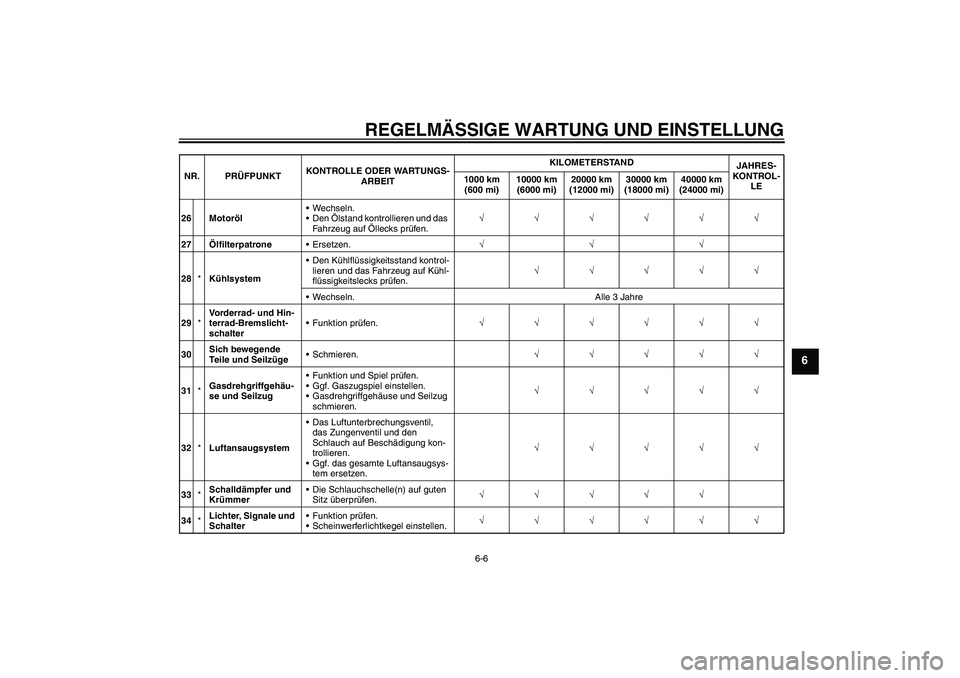

Page 55 of 104

YAMAHA FZ1 S 2009  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
26 MotorölWechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√√√√√
27ÖlfilterpatroneErsetzen.√√√
28*Kühlsy

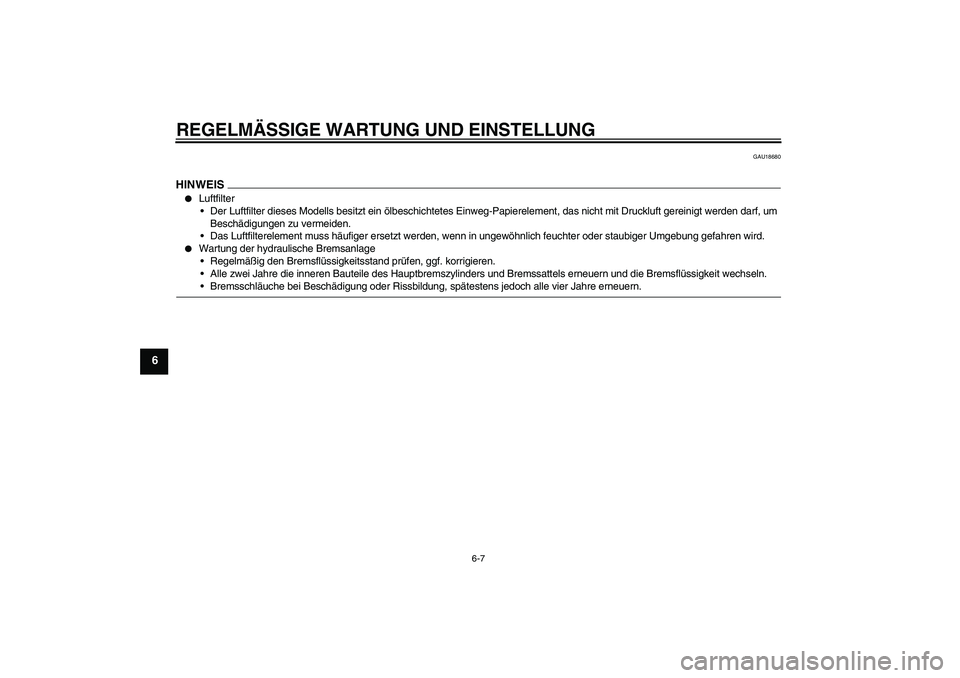

Page 56 of 104

YAMAHA FZ1 S 2009  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
GAU18680
HINWEIS
Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf

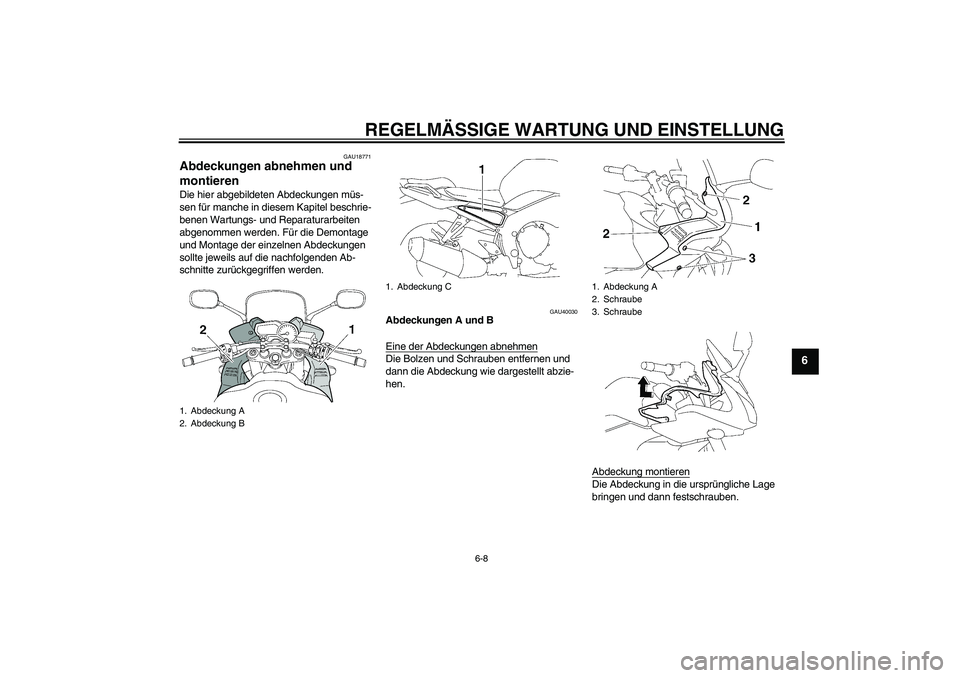

Page 57 of 104

YAMAHA FZ1 S 2009  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU18771
Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparat

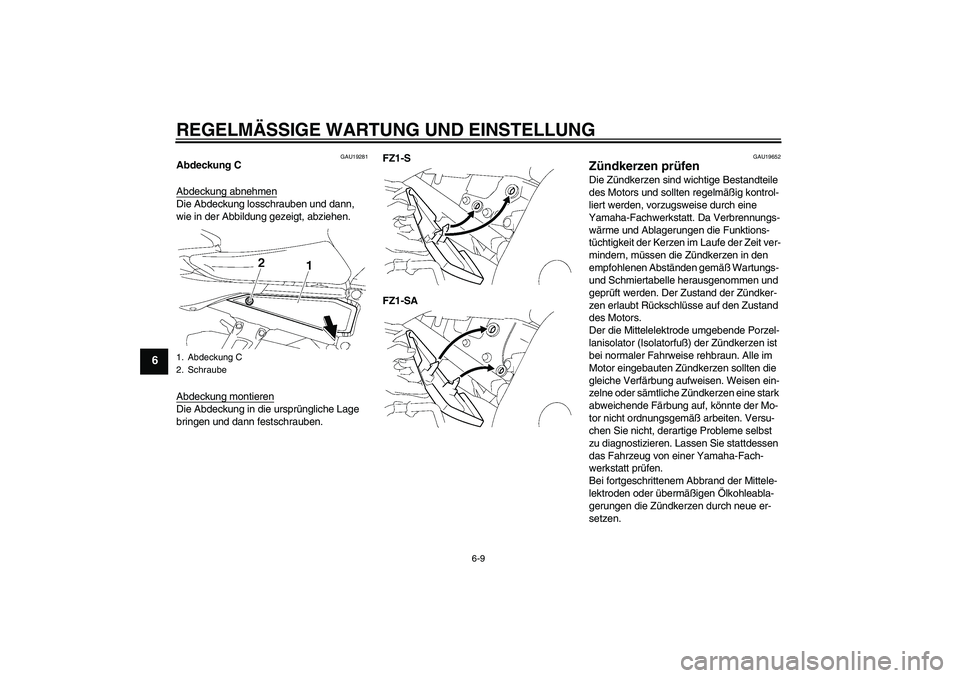

Page 58 of 104

YAMAHA FZ1 S 2009  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
GAU19281
Abdeckung C
Abdeckung abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.
Abdeckung montierenDie Abdeckung in die

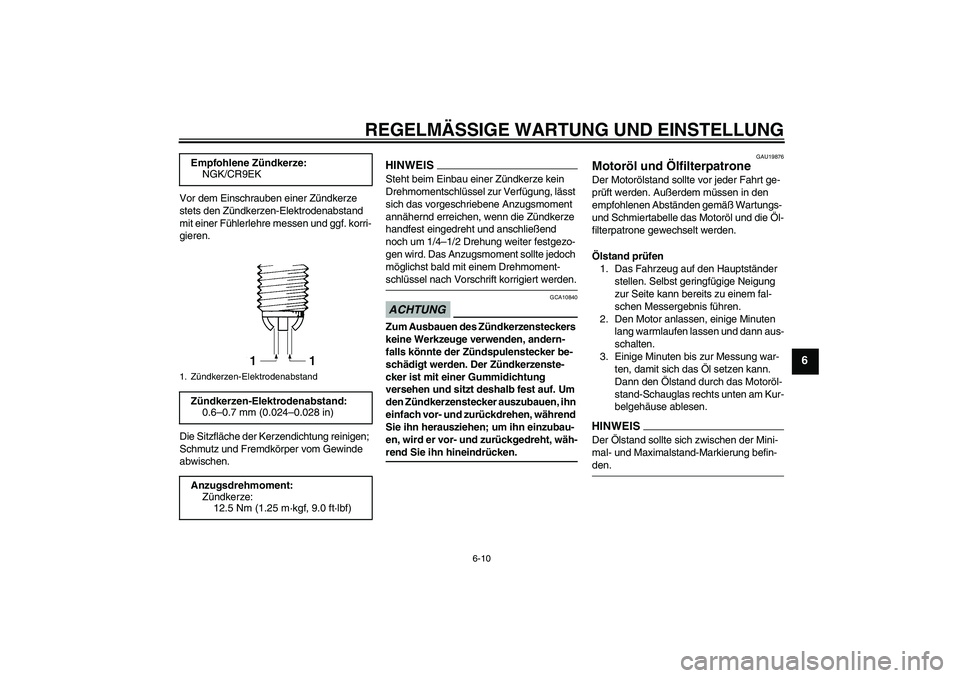

Page 59 of 104

YAMAHA FZ1 S 2009  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der K

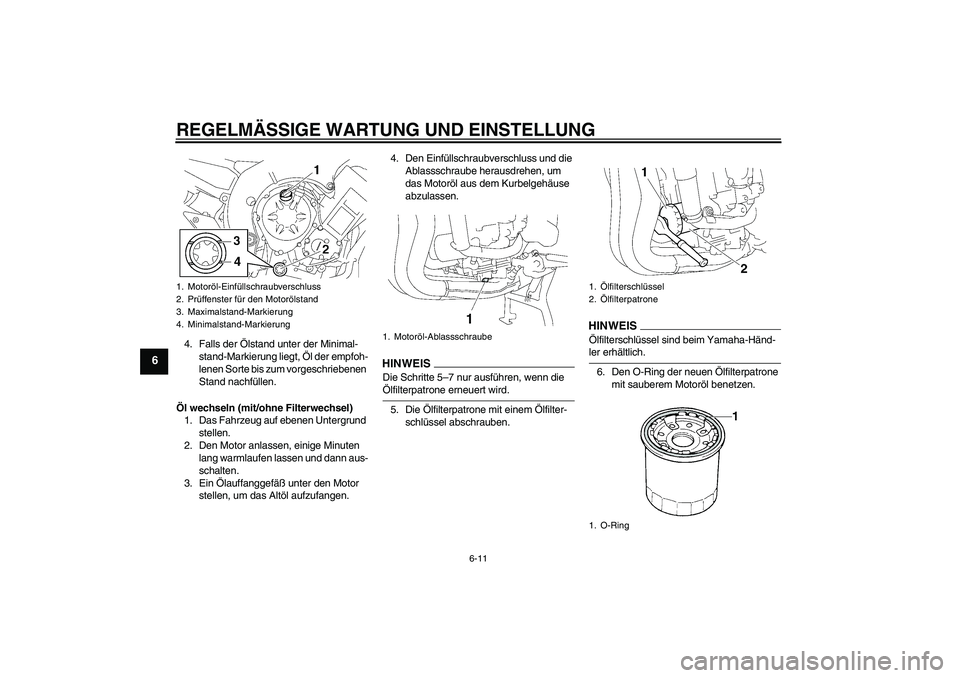

Page 60 of 104

YAMAHA FZ1 S 2009  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit
