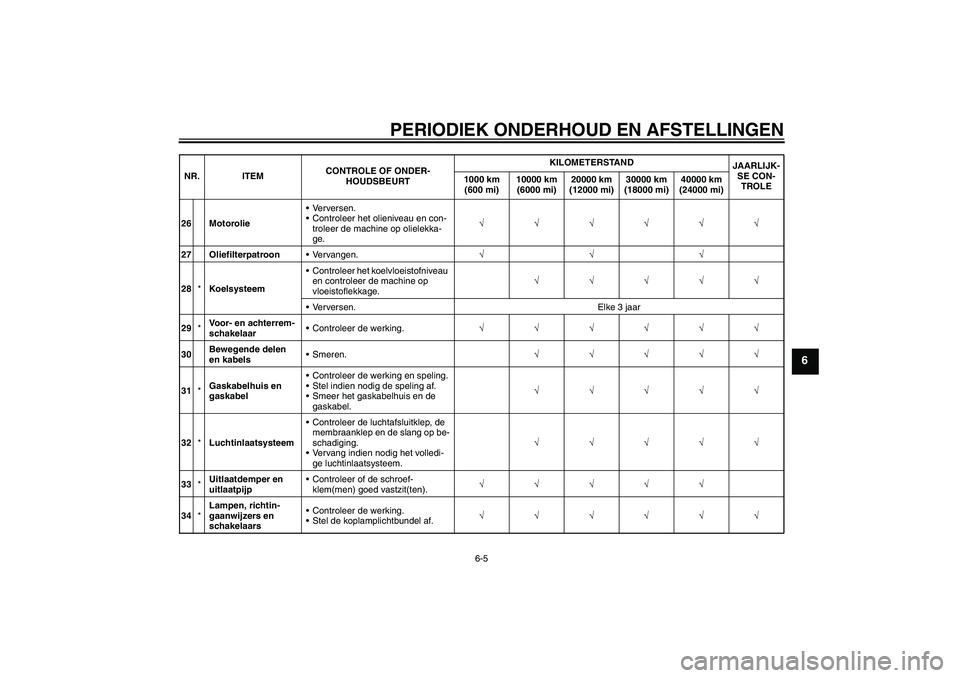

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
26 MotorolieVerversen.
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√√√√√
27 OliefilterpatroonVervangen.√√√
28*KoelsysteemControleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage.√√√√√
Verversen. Elke 3 jaar
29*Voor- en achterrem-
schakelaarControleer de werking.√√√√√√
30Bewegende delen
en kabelsSmeren.√√√√√
31*Gaskabelhuis en
gaskabelControleer de werking en speling.
Stel indien nodig de speling af.
Smeer het gaskabelhuis en de
gaskabel.√√√√√
32*LuchtinlaatsysteemControleer de luchtafsluitklep, de
membraanklep en de slang op be-
schadiging.
Vervang indien nodig het volledi-
ge luchtinlaatsysteem.√√√√√
33*Uitlaatdemper en
uitlaatpijpControleer of de schroef-
klem(men) goed vastzit(ten).√√√√√
34*Lampen, richtin-
gaanwijzers en
schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U3C3D3D0.book Page 5 Thursday, July 10, 2008 9:33 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
DAU18680
OPMERKING

Luchtfilter
Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht, om het niet te bescha-
digen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.


Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
U3C3D3D0.book Page 6 Thursday, July 10, 2008 9:33 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU18771

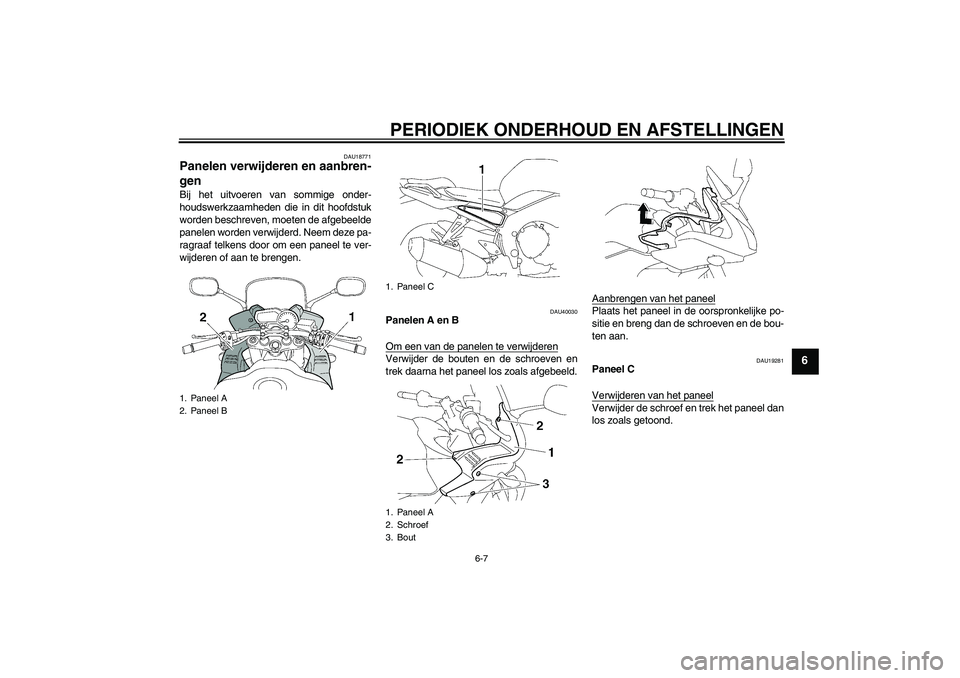

Panelen verwijderen en aanbren-
gen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
panelen worden verwijderd. Neem deze pa-
ragraaf telkens door om een paneel te ver-
wijderen of aan te brengen.
DAU40030
Panelen A en B
Om een van de panelen te verwijderenVerwijder de bouten en de schroeven en
trek daarna het paneel los zoals afgebeeld.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroeven en de bou-
ten aan.
DAU19281
Paneel C
Verwijderen van het paneelVerwijder de schroef en trek het paneel dan
los zoals getoond.
1. Paneel A
2. Paneel B
1. Paneel C
1. Paneel A
2. Schroef
3. Bout
U3C3D3D0.book Page 7 Thursday, July 10, 2008 9:33 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
Aanbrengen van het paneelPlaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroef aan.FZ1-S
FZ1-SA
DAU19652
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
1. Paneel C
2. Schroef
Voorgeschreven bougie:
NGK/CR9EK
U3C3D3D0.book Page 8 Thursday, July 10, 2008 9:33 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6

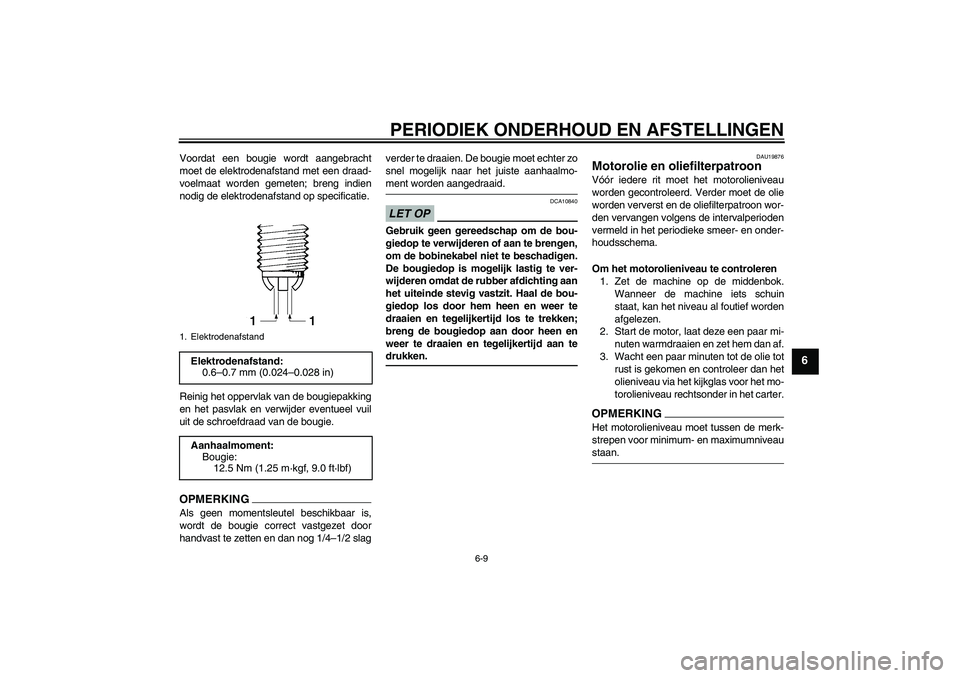

Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.LET OP
DCA10840
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en tegelijkertijd aan tedrukken.
DAU19876
Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op de middenbok.
Wanneer de machine iets schuin
staat, kan het niveau al foutief worden
afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas voor het mo-
torolieniveau rechtsonder in het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
1. ElektrodenafstandElektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3C3D3D0.book Page 9 Thursday, July 10, 2008 9:33 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6

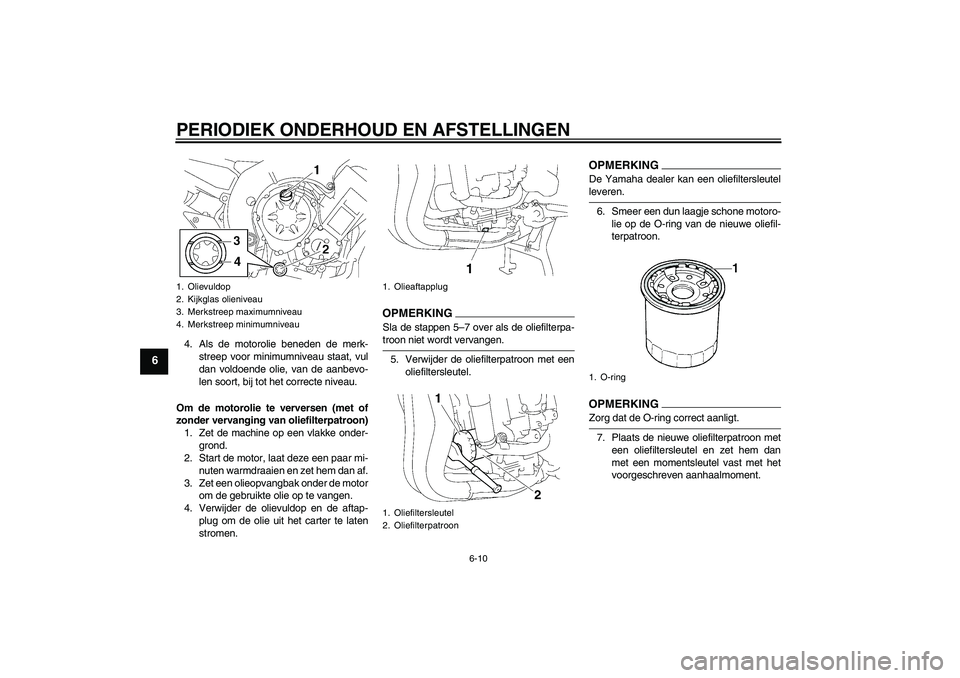

4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.
OPMERKIN
G
Sla de stappen 5–7 over als de oliefilterpa-troon niet wordt vervangen.
5. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutelleveren.
6. Smeer een dun laagje schone motoro-
lie op de O-ring van de nieuwe oliefil-
terpatroon.OPMERKINGZorg dat de O-ring correct aanligt.
7. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1. Olieaftapplug
1. Oliefiltersleutel
2. Oliefilterpatroon
1. O-ring
U3C3D3D0.book Page 10 Thursday, July 10, 2008 9:33 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6

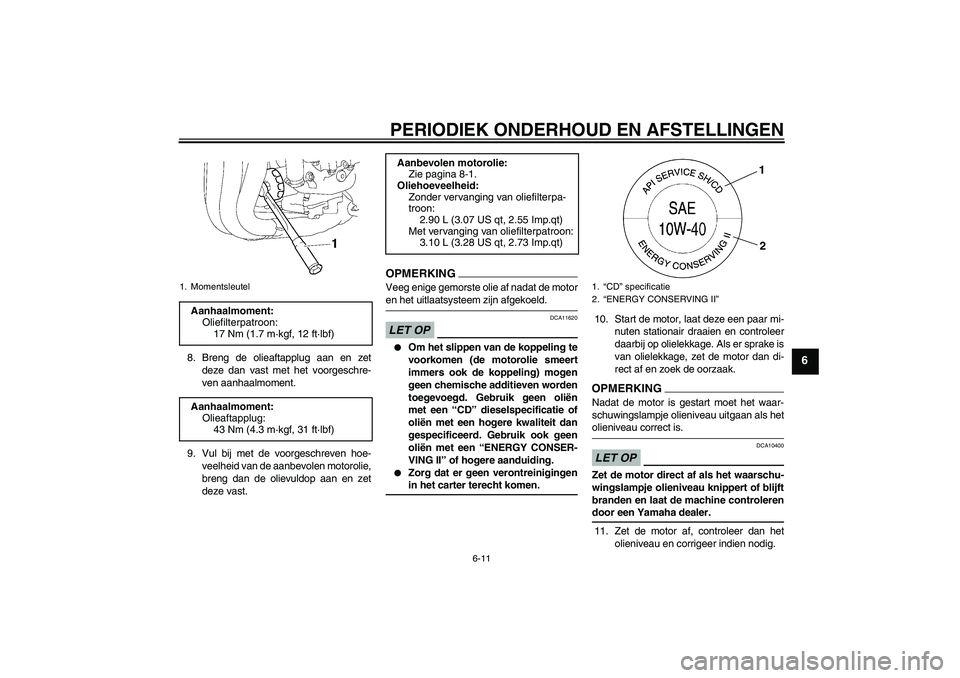

8. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
9. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.
OPMERKINGVeeg enige gemorste olie af nadat de motoren het uitlaatsysteem zijn afgekoeld.LET OP
DCA11620


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.


Zorg dat er geen verontreinigingenin het carter terecht komen.10. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKIN
G
Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als hetolieniveau correct is.LET OP
DCA10400
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controlerendoor een Yamaha dealer.
11. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
1. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Met vervanging van oliefilterpatroon:
3.10 L (3.28 US qt, 2.73 Imp.qt)
1.“CD” specificatie
2.“ENERGY CONSERVING II”
1
2
U3C3D3D0.book Page 11 Thursday, July 10, 2008 9:33 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU40042
Controleren van het koelvloeistofniveau
1. Zet de machine op de middenbok.OPMERKING

Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.


Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer hij iets schuin staat,
kan het niveau al foutief worden afge-lezen.
2. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan.3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, verwijder dan paneel C.
(Zie pagina 6-7.)
4. Verwijder de dop van het koelvloei-
stofreservoir, vul koelvloeistof bij tot
aan de merkstreep voor maximumni-
veau, en breng dan de dop van het
koelvloeistofreservoir weer aan.
WAARSCHUWING! Verwijder alleen
de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15161]
LET OP: Als er geen
koelvloeistof aanwezig is, gebruik
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge-
bruik geen hard water of zout water,dit is schadelijk voor de motor. Als
er in plaats van koelvloeistof water
is gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof, anders
is het systeem niet beschermd te-
gen vorst en corrosie. Als er water
aan de koelvloeistof is toegevoegd,
laat dan een Yamaha dealer zo snel
mogelijk het antivriesgehalte van
de koelvloeistof controleren om te
voorkomen dat de effectiviteit van
de koelvloeistof afneemt.
[DCA10472]
5. Monteer het paneel.
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Dop koelvloeistofreservoirInhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U3C3D3D0.book Page 12 Thursday, July 10, 2008 9:33 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
DAU33031

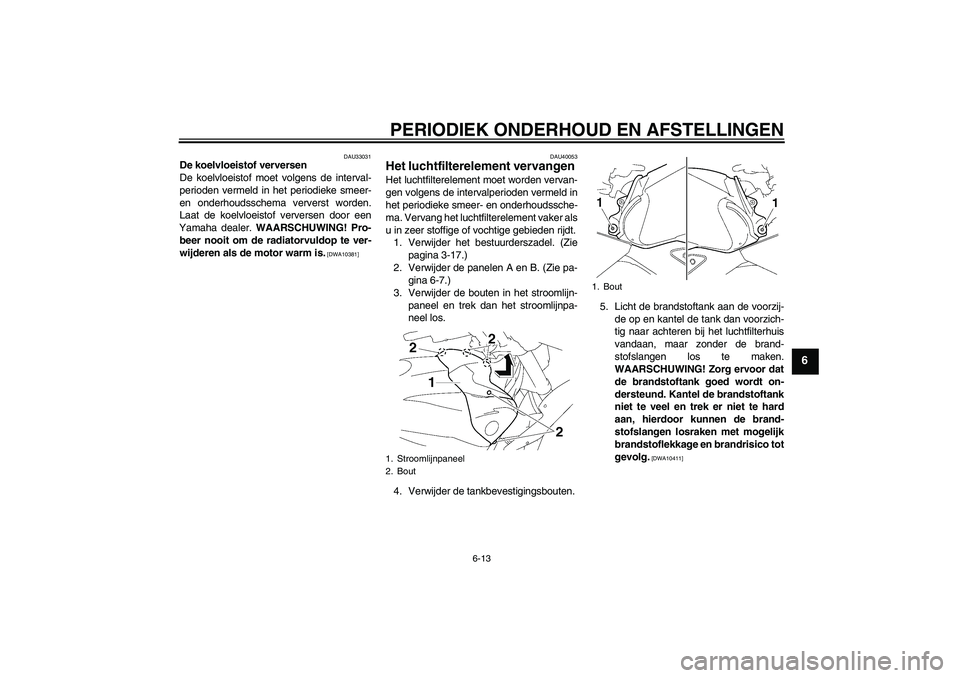

De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10381]DAU40053
Het luchtfilterelement vervangen Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het bestuurderszadel. (Zie
pagina 3-17.)
2. Verwijder de panelen A en B. (Zie pa-
gina 6-7.)
3. Verwijder de bouten in het stroomlijn-
paneel en trek dan het stroomlijnpa-
neel los.
4. Verwijder de tankbevestigingsbouten.5. Licht de brandstoftank aan de voorzij-
de op en kantel de tank dan voorzich-
tig naar achteren bij het luchtfilterhuis
vandaan, maar zonder de brand-
stofslangen los te maken.
WAARSCHUWING! Zorg ervoor dat
de brandstoftank goed wordt on-
dersteund. Kantel de brandstoftank
niet te veel en trek er niet te hard
aan, hierdoor kunnen de brand-
stofslangen losraken met mogelijk
brandstoflekkage en brandrisico tot
gevolg.
[DWA10411]
1. Stroomlijnpaneel
2. Bout
1. Bout
U3C3D3D0.book Page 13 Thursday, July 10, 2008 9:33 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6

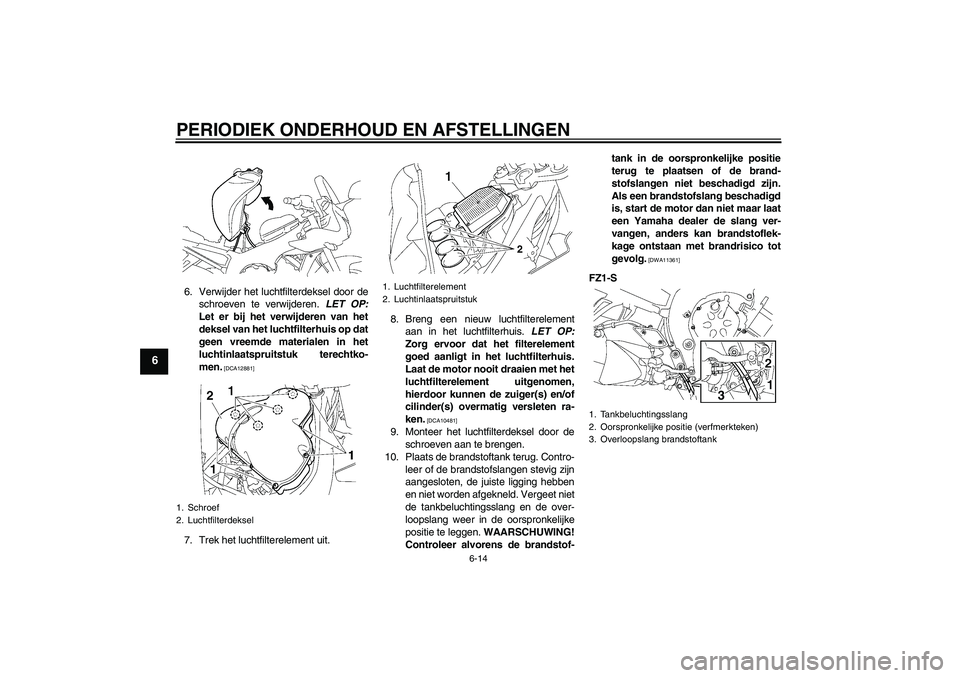

6. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen. LET OP:
Let er bij het verwijderen van het
deksel van het luchtfilterhuis op dat
geen vreemde materialen in het
luchtinlaatspruitstuk terechtko-
men.
[DCA12881]
7. Trek het luchtfilterelement uit.8. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis. LET OP:
Zorg ervoor dat het filterelement
goed aanligt in het luchtfilterhuis.
Laat de motor nooit draaien met het
luchtfilterelement uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten ra-
ken.
[DCA10481]
9. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
10. Plaats de brandstoftank terug. Contro-
leer of de brandstofslangen stevig zijn
aangesloten, de juiste ligging hebben
en niet worden afgekneld. Vergeet niet
de tankbeluchtingsslang en de over-
loopslang weer in de oorspronkelijke
positie te leggen. WAARSCHUWING!
Controleer alvorens de brandstof-tank in de oorspronkelijke positie
terug te plaatsen of de brand-
stofslangen niet beschadigd zijn.
Als een brandstofslang beschadigd
is, start de motor dan niet maar laat
een Yamaha dealer de slang ver-
vangen, anders kan brandstoflek-
kage ontstaan met brandrisico tot
gevolg.
[DWA11361]
FZ1-S
1. Schroef
2. Luchtfilterdeksel
1. Luchtfilterelement
2. Luchtinlaatspruitstuk
1. Tankbeluchtingsslang
2. Oorspronkelijke positie (verfmerkteken)
3. Overloopslang brandstoftank
3
U3C3D3D0.book Page 14 Thursday, July 10, 2008 9:33 AM
