YAMAHA FZ1 S 2010 Instructieboekje (in Dutch)

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om nog achterge-
bleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens deze te stallen of af te dekken.WAARSCHUWING
DWA11131
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.

Controleer of er geen olie of was op
de remmen of banden zit.


Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaat
rijden.
LET OP
DCA10800


Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.


Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.


Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING

Vraag een Yamaha dealer om advies
over de te gebruiken producten.


Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
DAU26181
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP
DCA10810


Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
U3C3D4D0.book Page 3 Friday, July 10, 2009 5:30 PM

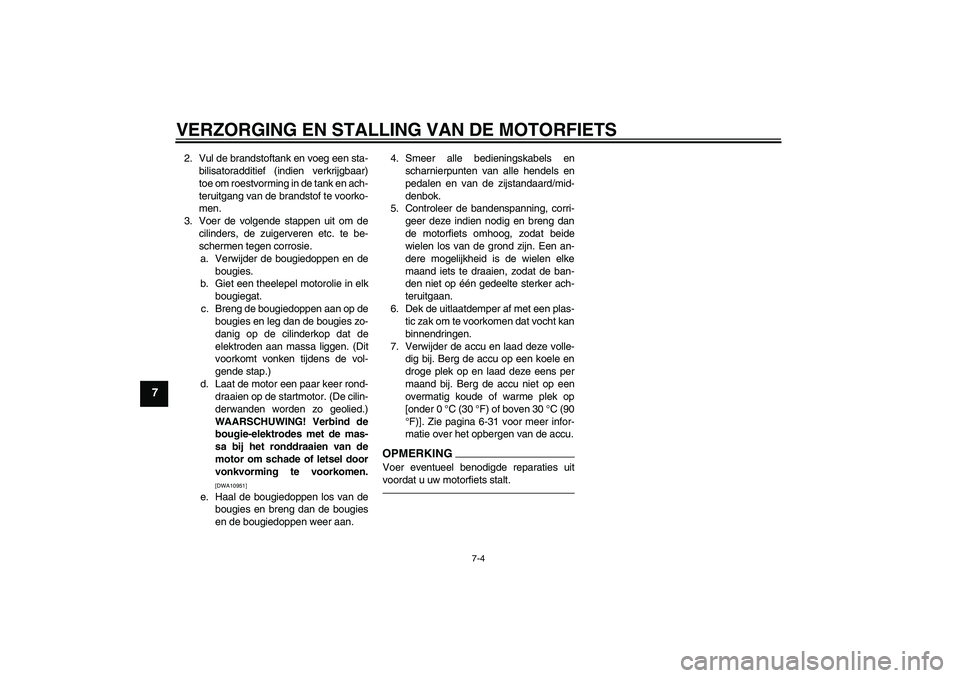

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorkomen.
[DWA10951]
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-31 voor meer infor-
matie over het opbergen van de accu.
OPMERKINGVoer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.
U3C3D4D0.book Page 4 Friday, July 10, 2009 5:30 PM

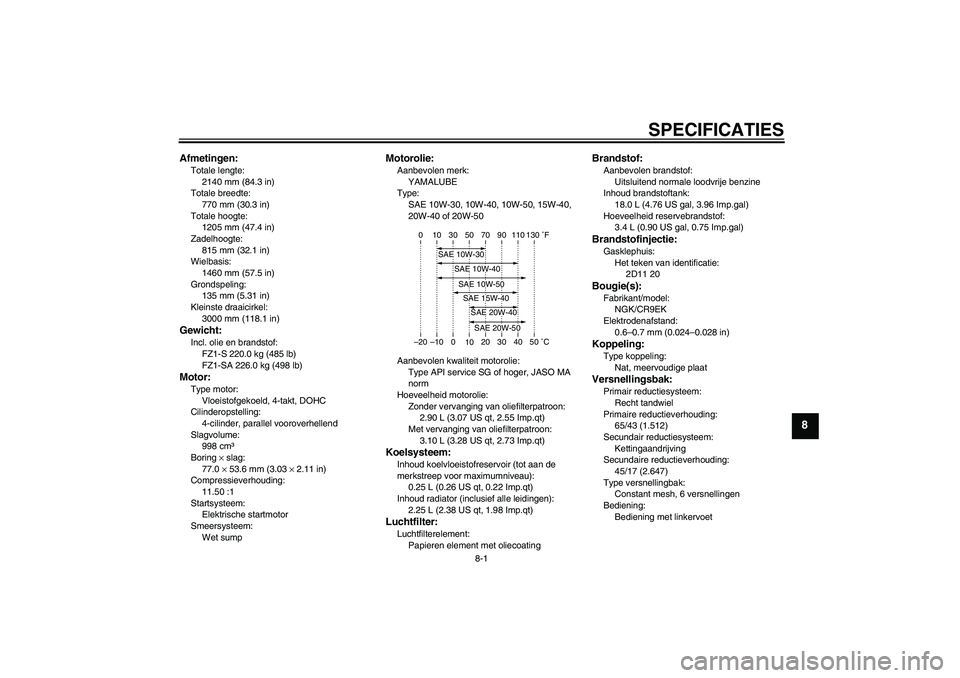

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2140 mm (84.3 in)
Totale breedte:
770 mm (30.3 in)
Totale hoogte:
1205 mm (47.4 in)
Zadelhoogte:
815 mm (32.1 in)
Wielbasis:
1460 mm (57.5 in)
Grondspeling:
135 mm (5.31 in)
Kleinste draaicirkel:
3000 mm (118.1 in)Gewicht:Incl. olie en brandstof:
FZ1-S 220.0 kg (485 lb)
FZ1-SA 226.0 kg (498 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
998 cm³
Boring × slag:
77.0 × 53.6 mm (3.03 × 2.11 in)
Compressieverhouding:
11.50 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Met vervanging van oliefilterpatroon:
3.10 L (3.28 US qt, 2.73 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.25 L (2.38 US qt, 1.98 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Hoeveelheid reservebrandstof:
3.4 L (0.90 US gal, 0.75 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
2D11 20Bougie(s):Fabrikant/model:
NGK/CR9EK
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
65/43 (1.512)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
45/17 (2.647)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U3C3D4D0.book Page 1 Friday, July 10, 2009 5:30 PM

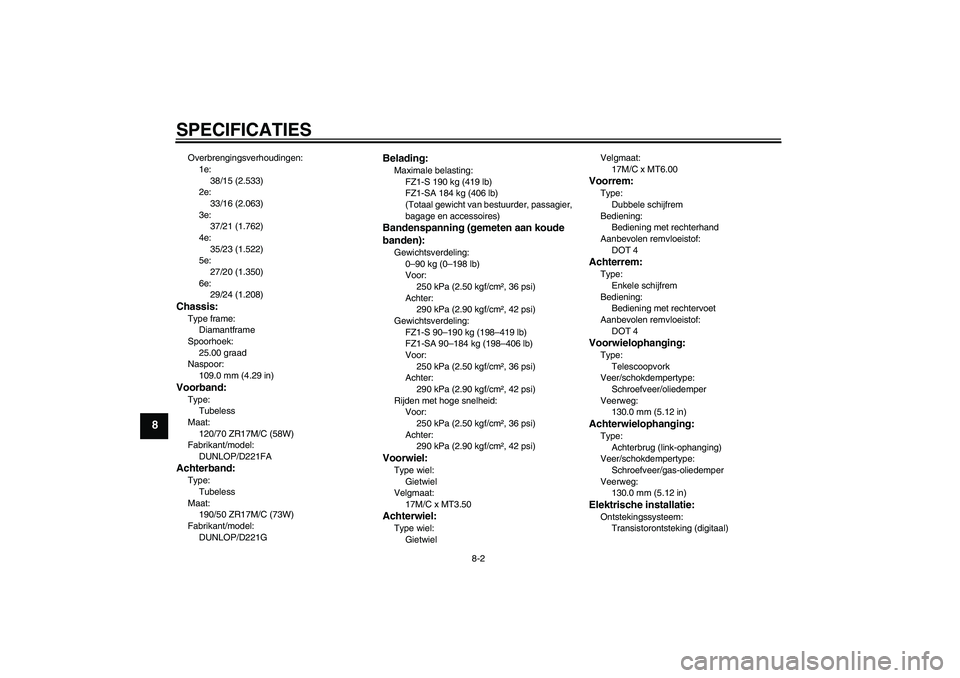

SPECIFICATIES
8-2
8
Overbrengingsverhoudingen:
1e:
38/15 (2.533)
2e:
33/16 (2.063)
3e:
37/21 (1.762)
4e:
35/23 (1.522)
5e:
27/20 (1.350)
6e:
29/24 (1.208)Chassis:Type frame:
Diamantframe
Spoorhoek:
25.00 graad
Naspoor:
109.0 mm (4.29 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
DUNLOP/D221FAAchterband:Type:
Tubeless
Maat:
190/50 ZR17M/C (73W)
Fabrikant/model:
DUNLOP/D221G
Belading:Maximale belasting:
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Gewichtsverdeling:
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.50Achterwiel:Type wiel:
GietwielVelgmaat:
17M/C x MT6.00
Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
130.0 mm (5.12 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
130.0 mm (5.12 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
U3C3D4D0.book Page 2 Friday, July 10, 2009 5:30 PM

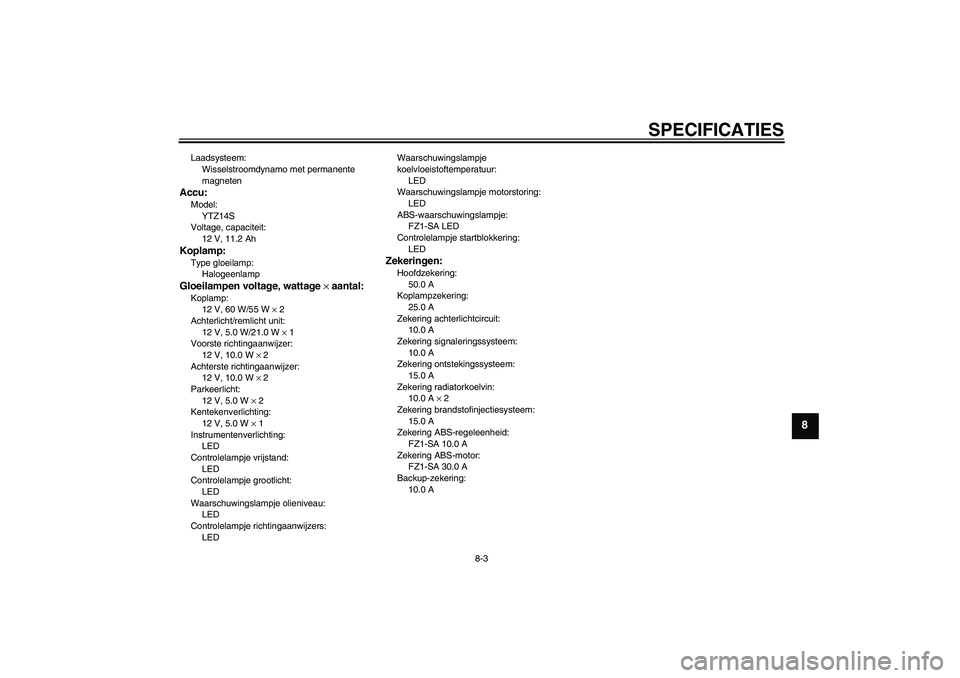

SPECIFICATIES
8-3
8
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55 W × 2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LEDWaarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
FZ1-SA LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
FZ1-SA 10.0 A
Zekering ABS-motor:
FZ1-SA 30.0 A
Backup-zekering:
10.0 A
U3C3D4D0.book Page 3 Friday, July 10, 2009 5:30 PM

GEBRUIKERSINFORMATIE
9-1
9
DAU26352

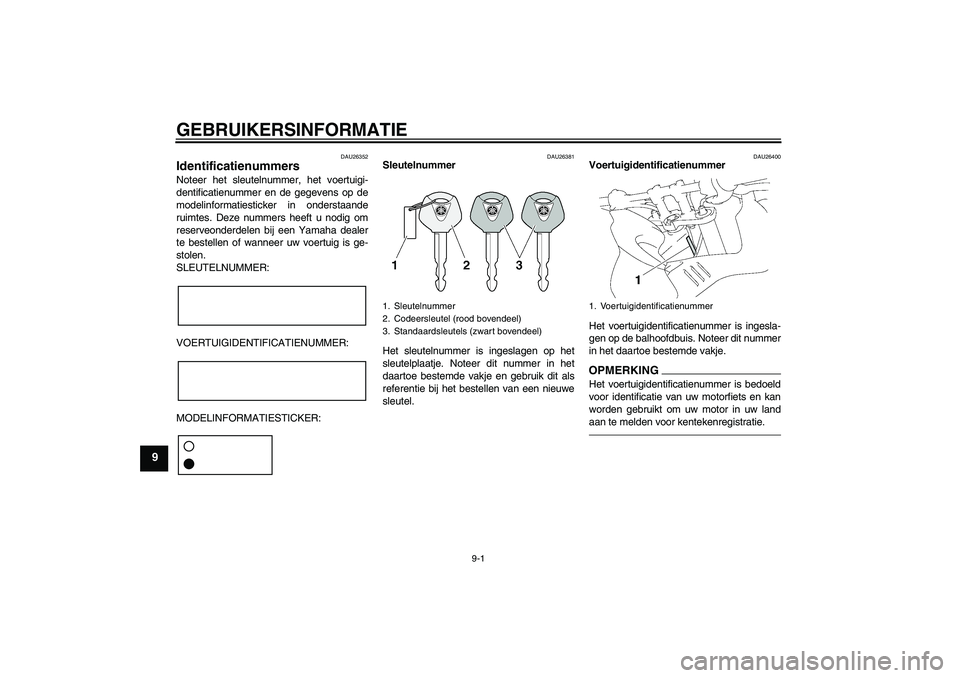

Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de gegevens op de
modelinformatiesticker in onderstaande
ruimtes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw voertuig is ge-
stolen.
SLEUTELNUMMER:
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U3C3D4D0.book Page 1 Friday, July 10, 2009 5:30 PM

GEBRUIKERSINFORMATIE
9-2
9
DAU26470

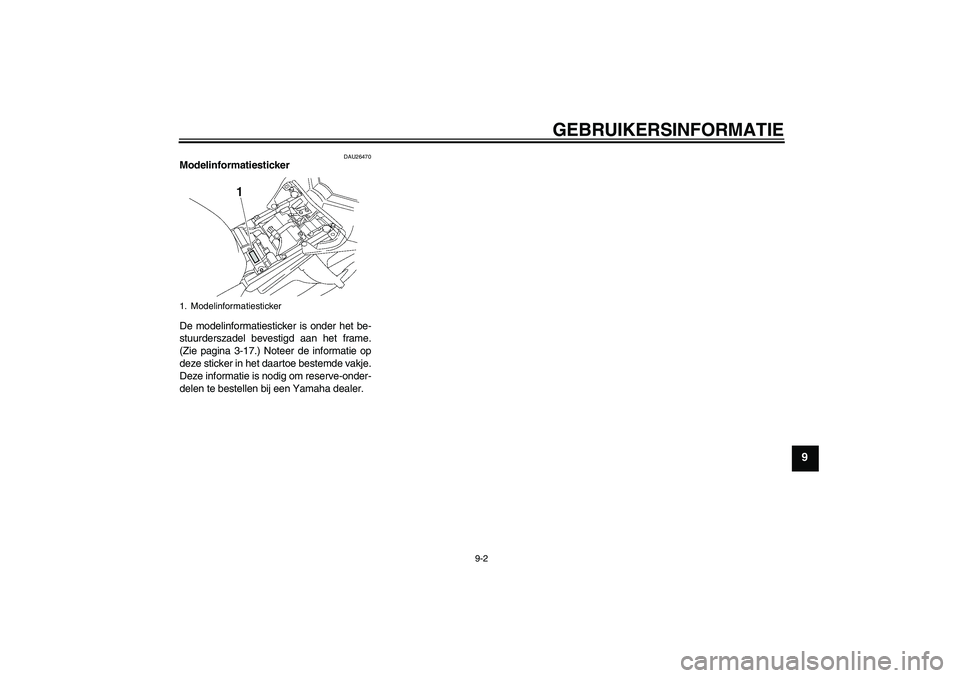

Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-17.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.1. Modelinformatiesticker
U3C3D4D0.book Page 2 Friday, July 10, 2009 5:30 PM

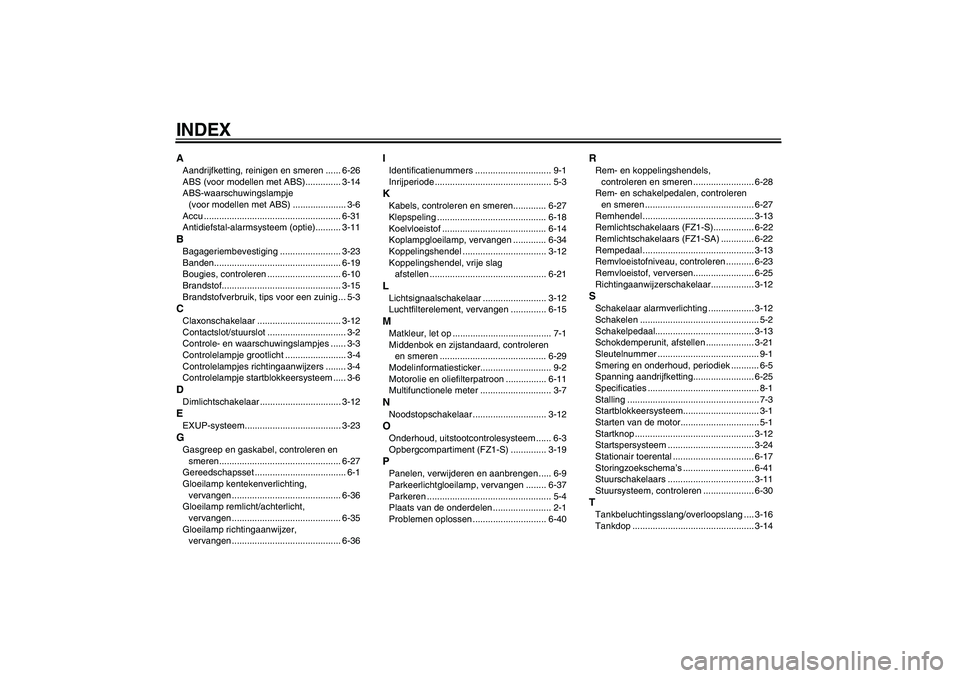

INDEXAAandrijfketting, reinigen en smeren ...... 6-26
ABS (voor modellen met ABS).............. 3-14
ABS-waarschuwingslampje
(voor modellen met ABS) ..................... 3-6
Accu ...................................................... 6-31
Antidiefstal-alarmsysteem (optie).......... 3-11BBagageriembevestiging ........................ 3-23
Banden.................................................. 6-19
Bougies, controleren ............................. 6-10
Brandstof............................................... 3-15
Brandstofverbruik, tips voor een zuinig ... 5-3CClaxonschakelaar ................................. 3-12
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem ..... 3-6DDimlichtschakelaar ................................ 3-12EEXUP-systeem...................................... 3-23GGasgreep en gaskabel, controleren en
smeren................................................ 6-27
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-36
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-35
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-36
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-27
Klepspeling ........................................... 6-18
Koelvloeistof ......................................... 6-14
Koplampgloeilamp, vervangen ............. 6-34
Koppelingshendel ................................. 3-12
Koppelingshendel, vrije slag
afstellen .............................................. 6-21LLichtsignaalschakelaar ......................... 3-12
Luchtfilterelement, vervangen .............. 6-15MMatkleur, let op ....................................... 7-1
Middenbok en zijstandaard, controleren
en smeren .......................................... 6-29
Modelinformatiesticker............................ 9-2
Motorolie en oliefilterpatroon ................ 6-11
Multifunctionele meter ............................ 3-7NNoodstopschakelaar ............................. 3-12OOnderhoud, uitstootcontrolesysteem ...... 6-3
Opbergcompartiment (FZ1-S) .............. 3-19PPanelen, verwijderen en aanbrengen ..... 6-9
Parkeerlichtgloeilamp, vervangen ........ 6-37
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-40
RRem- en koppelingshendels,
controleren en smeren ........................ 6-28
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-27
Remhendel ............................................ 3-13
Remlichtschakelaars (FZ1-S)................ 6-22
Remlichtschakelaars (FZ1-SA) ............. 6-22
Rempedaal ............................................ 3-13
Remvloeistofniveau, controleren ........... 6-23
Remvloeistof, verversen........................ 6-25
Richtingaanwijzerschakelaar................. 3-12SSchakelaar alarmverlichting .................. 3-12
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-13
Schokdemperunit, afstellen ................... 3-21
Sleutelnummer ........................................ 9-1
Smering en onderhoud, periodiek ........... 6-5
Spanning aandrijfketting........................ 6-25
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-12
Startspersysteem .................................. 3-24
Stationair toerental ................................ 6-17
Storingzoekschema’s ............................ 6-41
Stuurschakelaars .................................. 3-11
Stuursysteem, controleren .................... 6-30TTankbeluchtingsslang/overloopslang .... 3-16
Tankdop ................................................ 3-14
U3C3D4D0.book Page 1 Friday, July 10, 2009 5:30 PM

INDEX
UUitlaatkatalysatoren .............................. 3-17VVeiligheidsinformatie .............................. 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-23
Voorvork, afstellen ................................ 3-19
Voorvork, controleren ........................... 6-29
Vrije slag gaskabel, controleren ........... 6-18
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje
koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring....... 3-6
Waarschuwingslampje olieniveau .......... 3-4
Wiel (achter) (FZ1-S) ............................ 6-39
Wielen................................................... 6-21
Wiellagers controleren .......................... 6-30
Wiel (voor) (FZ1-S) ............................... 6-37ZZadels ................................................... 3-17
Zekeringen, vervangen ......................... 6-32
Zijstandaard .......................................... 3-23
U3C3D4D0.book Page 2 Friday, July 10, 2009 5:30 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
