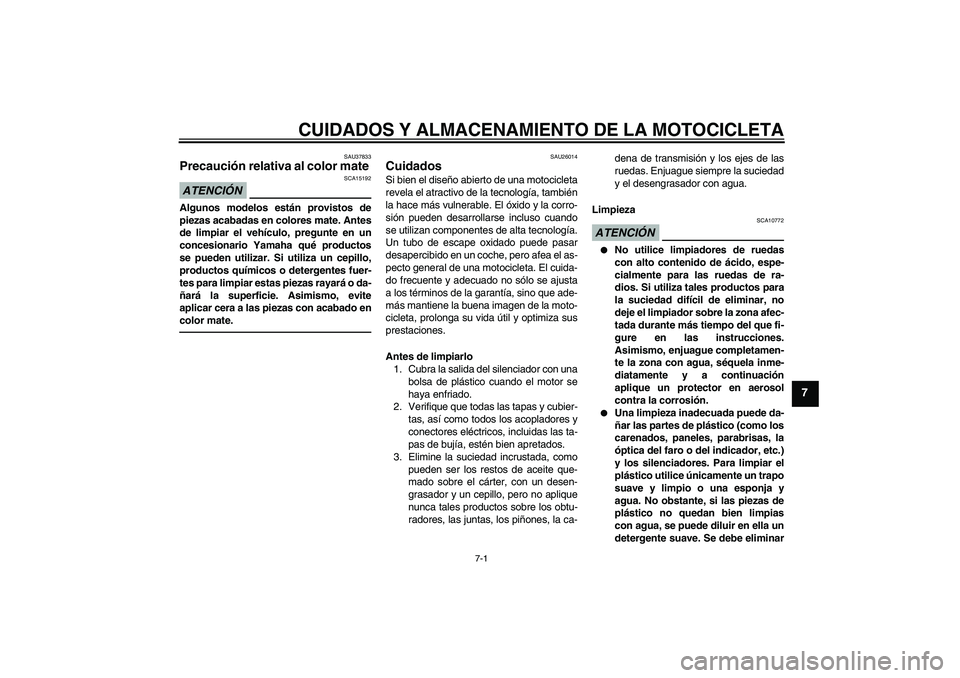

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU37833
Precaución relativa al color mate ATENCIÓN
SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU26014
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca-dena de transmisión y los ejes de las
ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN
SCA10772
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
U3C3S4S0.book Page 1 Friday, July 10, 2009 5:53 PM
Page 92 of 104

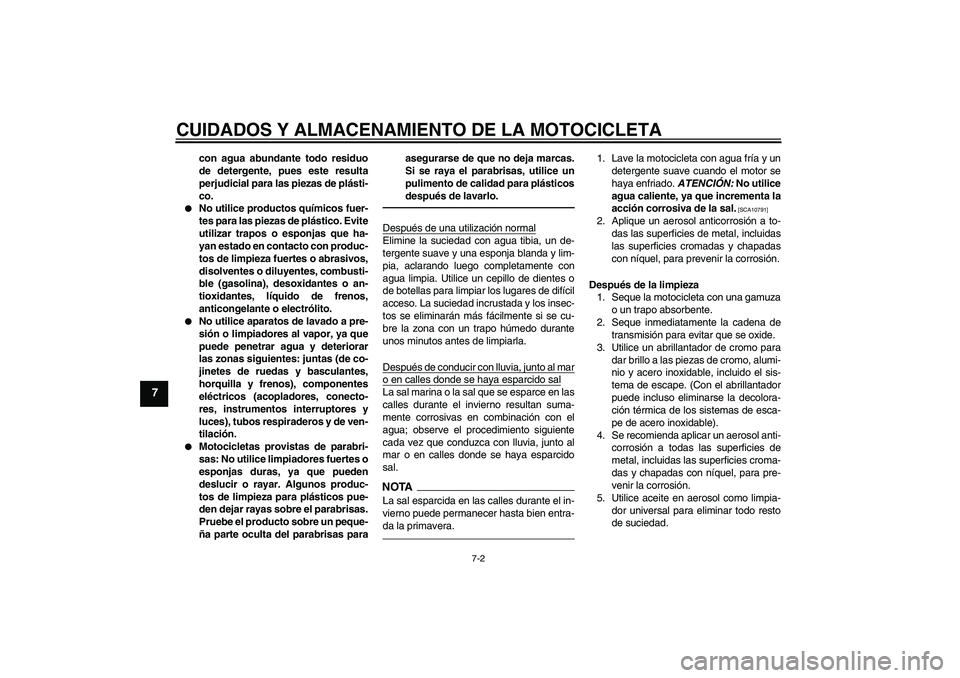

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.
No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas paraasegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]
2. Aplique un aerosol anticorrosión a to-
das las superficies de metal, incluidas
las superficies cromadas y chapadas
con níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
4. Se recomienda aplicar un aerosol anti-
corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
U3C3S4S0.book Page 2 Friday, July 10, 2009 5:53 PM
Page 93 of 104
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU26181
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.ATENCIÓN
SCA10810
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
U3C3S4S0.book Page 3 Friday, July 10, 2009 5:53 PM
Page 94 of 104

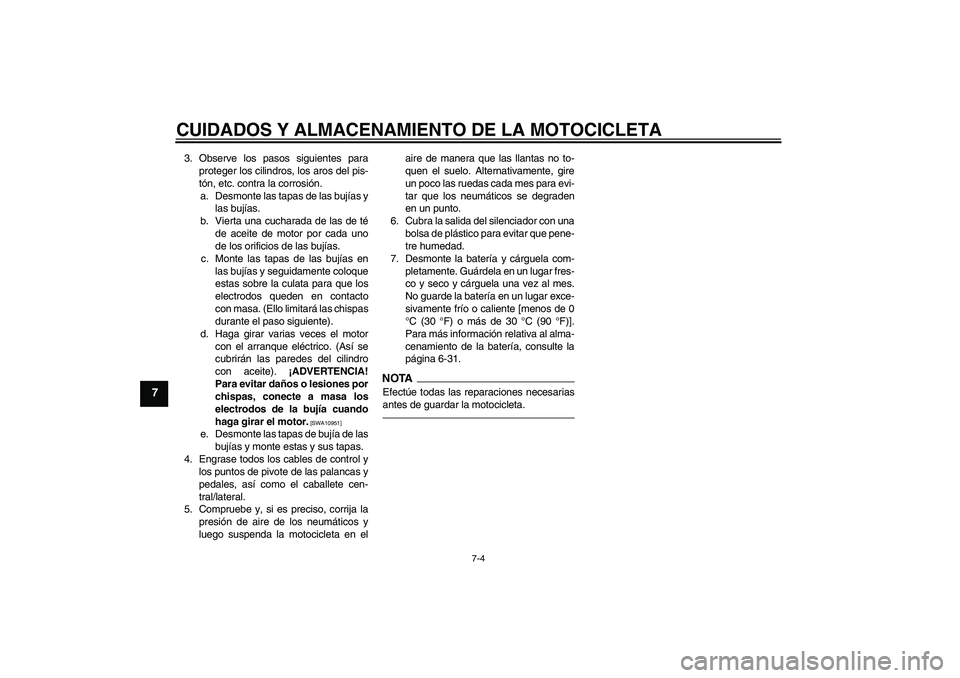

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10951]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en elaire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-31.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U3C3S4S0.book Page 4 Friday, July 10, 2009 5:53 PM
Page 95 of 104

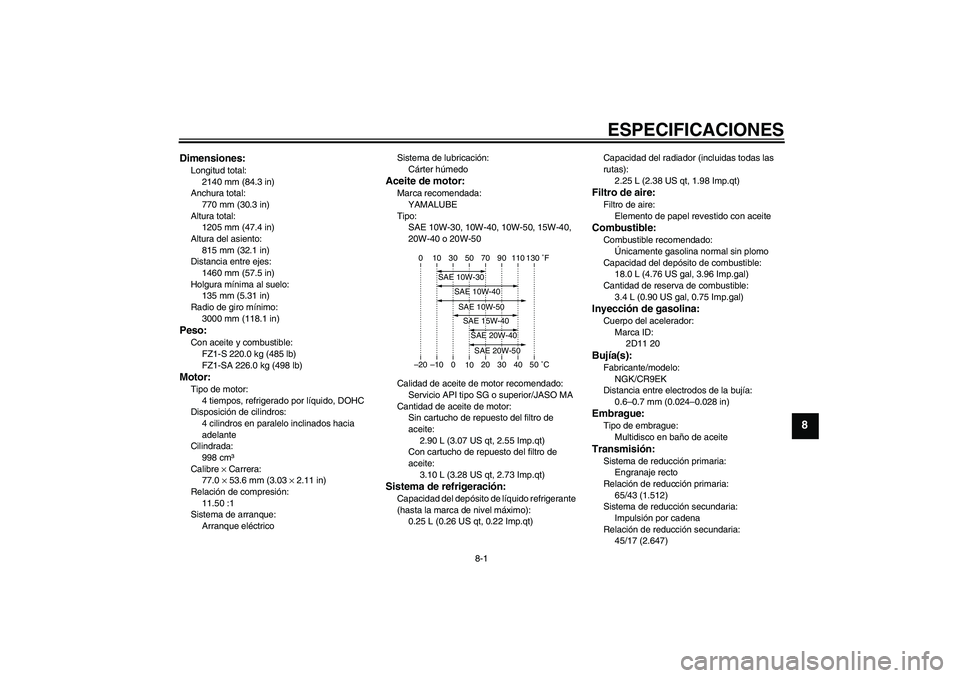

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2140 mm (84.3 in)
Anchura total:
770 mm (30.3 in)
Altura total:
1205 mm (47.4 in)
Altura del asiento:
815 mm (32.1 in)
Distancia entre ejes:
1460 mm (57.5 in)
Holgura mínima al suelo:
135 mm (5.31 in)
Radio de giro mínimo:
3000 mm (118.1 in)Peso:Con aceite y combustible:
FZ1-S 220.0 kg (485 lb)
FZ1-SA 226.0 kg (498 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
998 cm³
Calibre × Carrera:
77.0 × 53.6 mm (3.03 × 2.11 in)
Relación de compresión:
11.50 :1
Sistema de arranque:
Arranque eléctricoSistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
3.10 L (3.28 US qt, 2.73 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)Capacidad del radiador (incluidas todas las
rutas):
2.25 L (2.38 US qt, 1.98 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Cantidad de reserva de combustible:
3.4 L (0.90 US gal, 0.75 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
2D11 20Bujía(s):Fabricante/modelo:
NGK/CR9EK
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
65/43 (1.512)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
45/17 (2.647)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U3C3S4S0.book Page 1 Friday, July 10, 2009 5:53 PM
Page 96 of 104

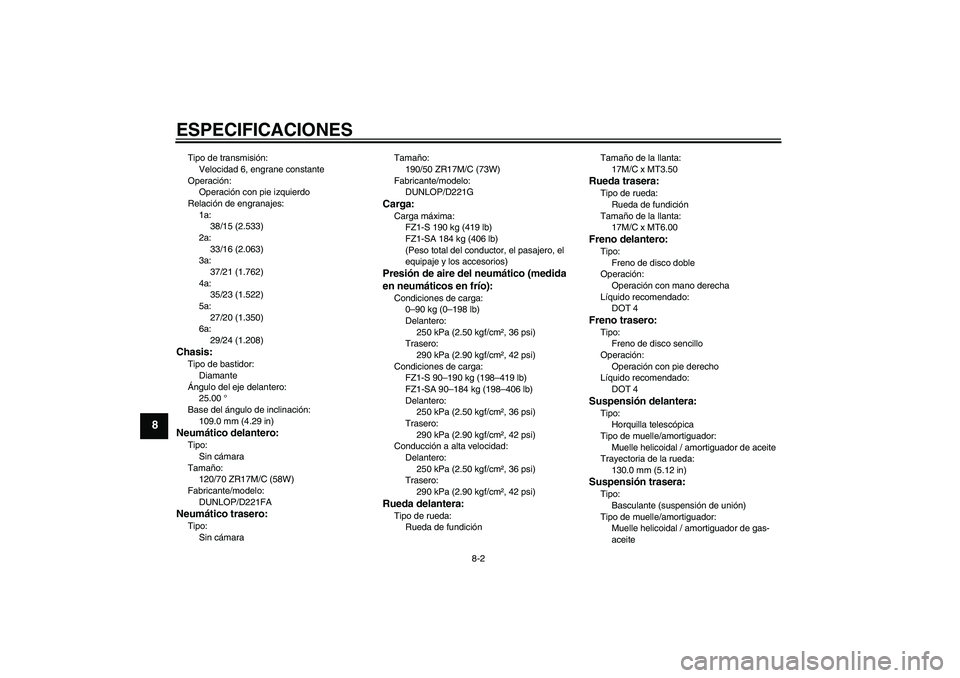

ESPECIFICACIONES
8-2
8
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
38/15 (2.533)
2a:
33/16 (2.063)
3a:
37/21 (1.762)
4a:
35/23 (1.522)
5a:
27/20 (1.350)
6a:
29/24 (1.208)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
25.00 °
Base del ángulo de inclinación:
109.0 mm (4.29 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D221FANeumático trasero:Tipo:
Sin cámaraTamaño:
190/50 ZR17M/C (73W)
Fabricante/modelo:
DUNLOP/D221G
Carga:Carga máxima:
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Condiciones de carga:
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)Rueda delantera:Tipo de rueda:
Rueda de fundiciónTamaño de la llanta:
17M/C x MT3.50
Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT6.00Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
U3C3S4S0.book Page 2 Friday, July 10, 2009 5:53 PM
Page 97 of 104

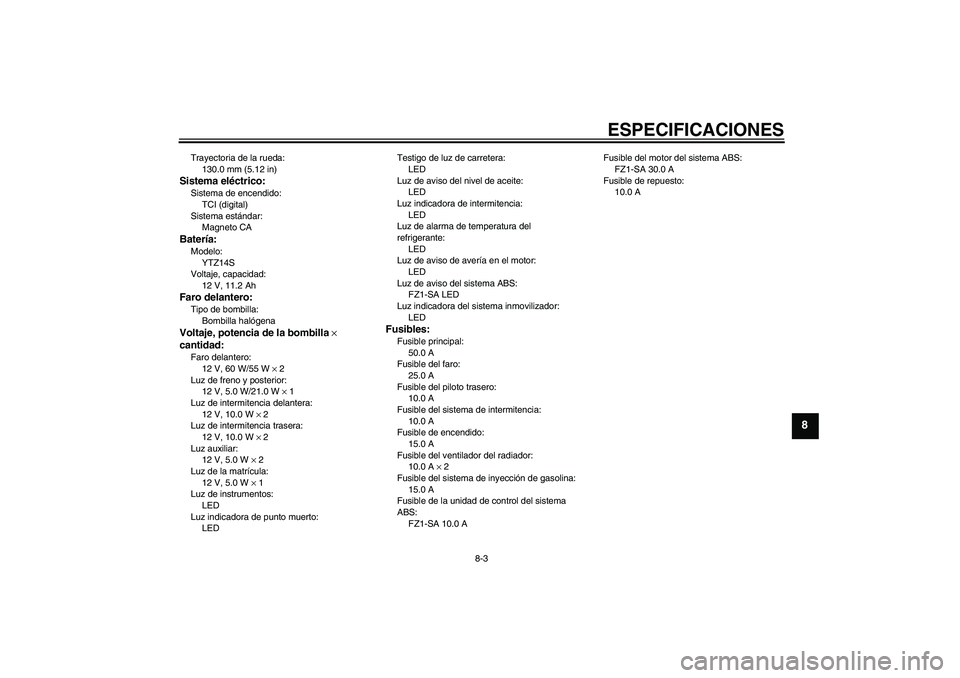

ESPECIFICACIONES
8-3
8
Trayectoria de la rueda:
130.0 mm (5.12 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTZ14S
Voltaje, capacidad:
12 V, 11.2 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W × 2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 1
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LEDTestigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
FZ1-SA LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del piloto trasero:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
Fusible del ventilador del radiador:
10.0 A × 2
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
FZ1-SA 10.0 AFusible del motor del sistema ABS:
FZ1-SA 30.0 A
Fusible de repuesto:
10.0 A
U3C3S4S0.book Page 3 Friday, July 10, 2009 5:53 PM
Page 98 of 104

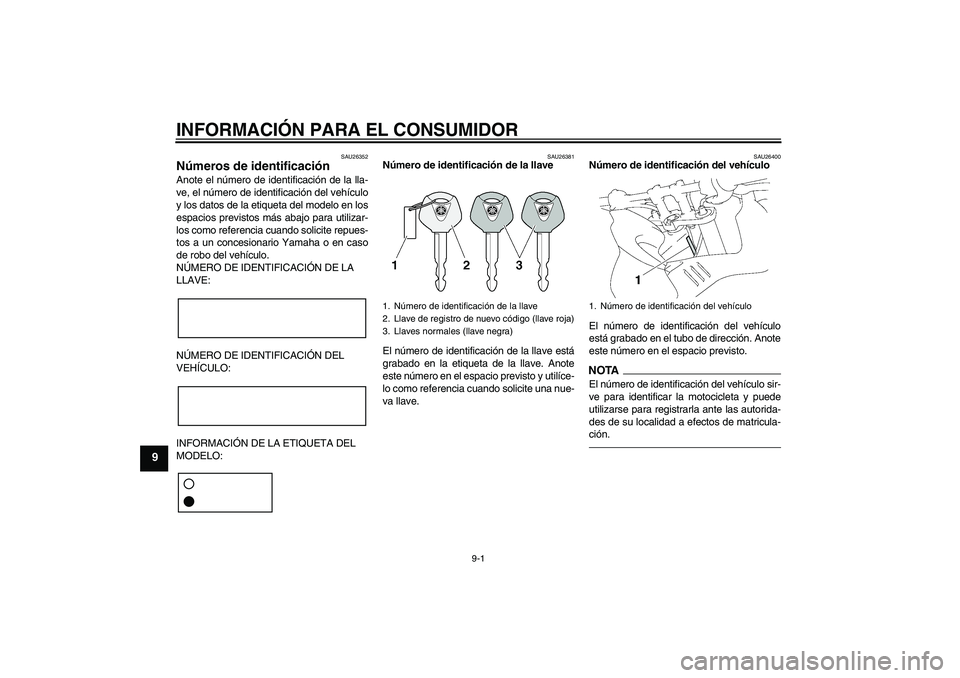

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26352
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U3C3S4S0.book Page 1 Friday, July 10, 2009 5:53 PM
Page 99 of 104

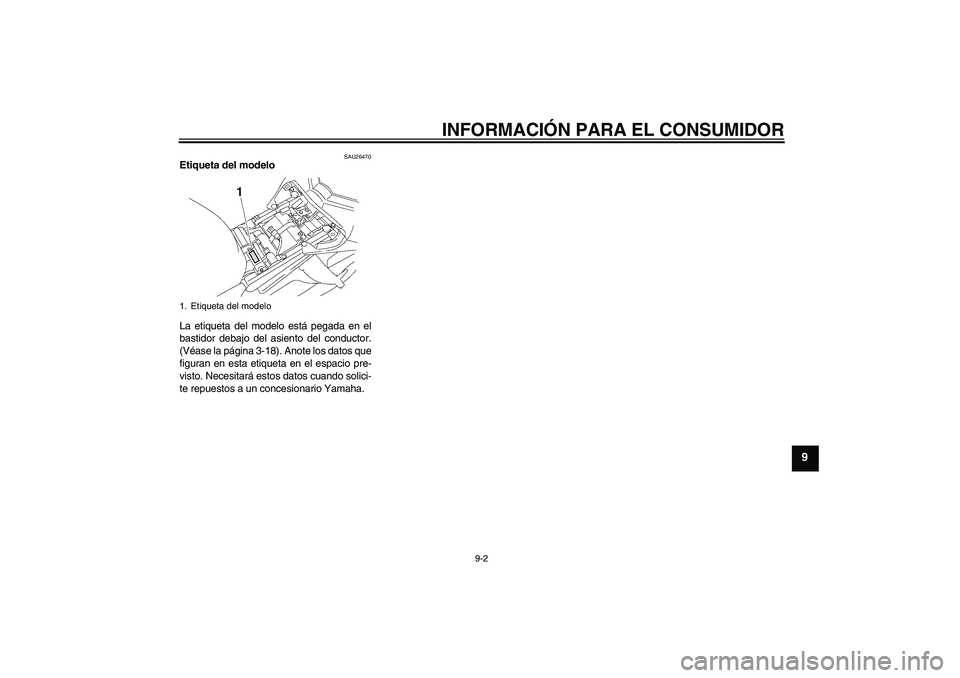

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26470
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-18). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modelo
U3C3S4S0.book Page 2 Friday, July 10, 2009 5:53 PM
Page 100 of 104

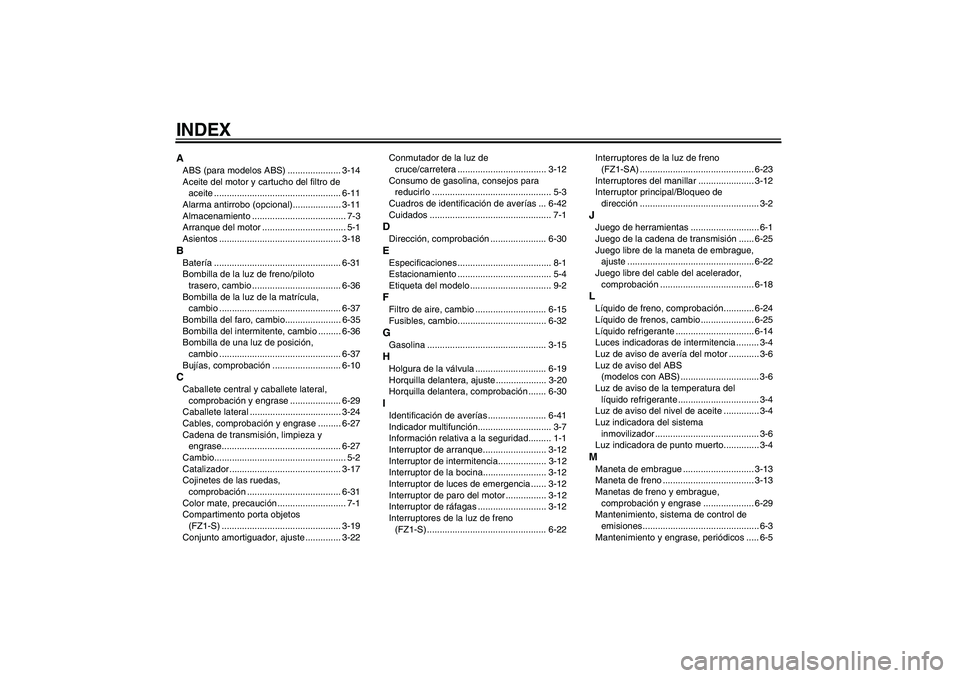

INDEXAABS (para modelos ABS) ..................... 3-14
Aceite del motor y cartucho del filtro de
aceite .................................................. 6-11
Alarma antirrobo (opcional)................... 3-11
Almacenamiento ..................................... 7-3
Arranque del motor ................................. 5-1
Asientos ................................................ 3-18BBatería .................................................. 6-31
Bombilla de la luz de freno/piloto
trasero, cambio ................................... 6-36
Bombilla de la luz de la matrícula,
cambio ................................................ 6-37
Bombilla del faro, cambio...................... 6-35
Bombilla del intermitente, cambio ......... 6-36
Bombilla de una luz de posición,
cambio ................................................ 6-37
Bujías, comprobación ........................... 6-10CCaballete central y caballete lateral,
comprobación y engrase .................... 6-29
Caballete lateral .................................... 3-24
Cables, comprobación y engrase ......... 6-27
Cadena de transmisión, limpieza y
engrase............................................... 6-27
Cambio.................................................... 5-2
Catalizador ............................................ 3-17
Cojinetes de las ruedas,
comprobación ..................................... 6-31
Color mate, precaución ........................... 7-1
Compartimento porta objetos
(FZ1-S) ............................................... 3-19
Conjunto amortiguador, ajuste .............. 3-22Conmutador de la luz de
cruce/carretera ................................... 3-12
Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadros de identificación de averías ... 6-42
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-30EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, cambio ............................ 6-15
Fusibles, cambio................................... 6-32GGasolina ............................................... 3-15HHolgura de la válvula ............................ 6-19
Horquilla delantera, ajuste .................... 3-20
Horquilla delantera, comprobación ....... 6-30IIdentificación de averías ....................... 6-41
Indicador multifunción............................. 3-7
Información relativa a la seguridad......... 1-1
Interruptor de arranque......................... 3-12
Interruptor de intermitencia................... 3-12
Interruptor de la bocina......................... 3-12
Interruptor de luces de emergencia ...... 3-12
Interruptor de paro del motor ................ 3-12
Interruptor de ráfagas ........................... 3-12
Interruptores de la luz de freno
(FZ1-S) ............................................... 6-22Interruptores de la luz de freno
(FZ1-SA) ............................................. 6-23
Interruptores del manillar ...................... 3-12
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-25
Juego libre de la maneta de embrague,
ajuste .................................................. 6-22
Juego libre del cable del acelerador,
comprobación ..................................... 6-18LLíquido de freno, comprobación............ 6-24
Líquido de frenos, cambio ..................... 6-25
Líquido refrigerante ............................... 6-14
Luces indicadoras de intermitencia ......... 3-4
Luz de aviso de avería del motor ............ 3-6
Luz de aviso del ABS
(modelos con ABS) ............................... 3-6
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz indicadora del sistema
inmovilizador ......................................... 3-6
Luz indicadora de punto muerto.............. 3-4MManeta de embrague ............................ 3-13
Maneta de freno .................................... 3-13
Manetas de freno y embrague,
comprobación y engrase .................... 6-29
Mantenimiento, sistema de control de
emisiones.............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-5
U3C3S4S0.book Page 1 Friday, July 10, 2009 5:53 PM
