YAMAHA FZ1 S 2010 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2010, Model line: FZ1 S, Model: YAMAHA FZ1 S 2010Pages: 104, PDF Dimensioni: 3.43 MB
Page 11 of 104

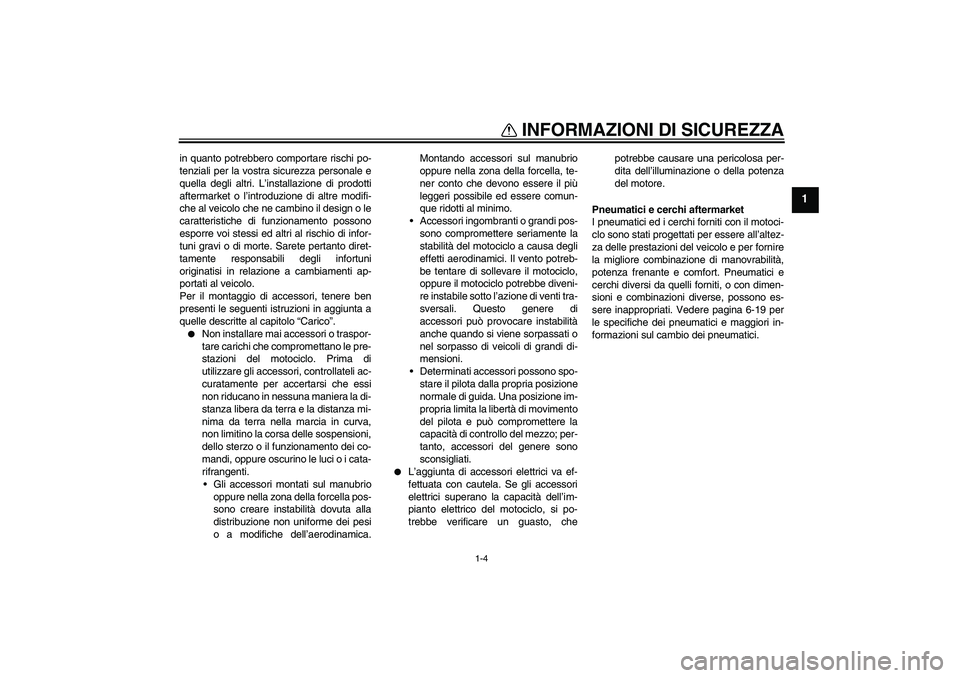

INFORMAZIONI DI SICUREZZA
1-4
1
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, chepotrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-19 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
U3C3H4H0.book Page 4 Thursday, July 9, 2009 12:10 PM
Page 12 of 104
DESCRIZIONE
2-1
2
HAU10410

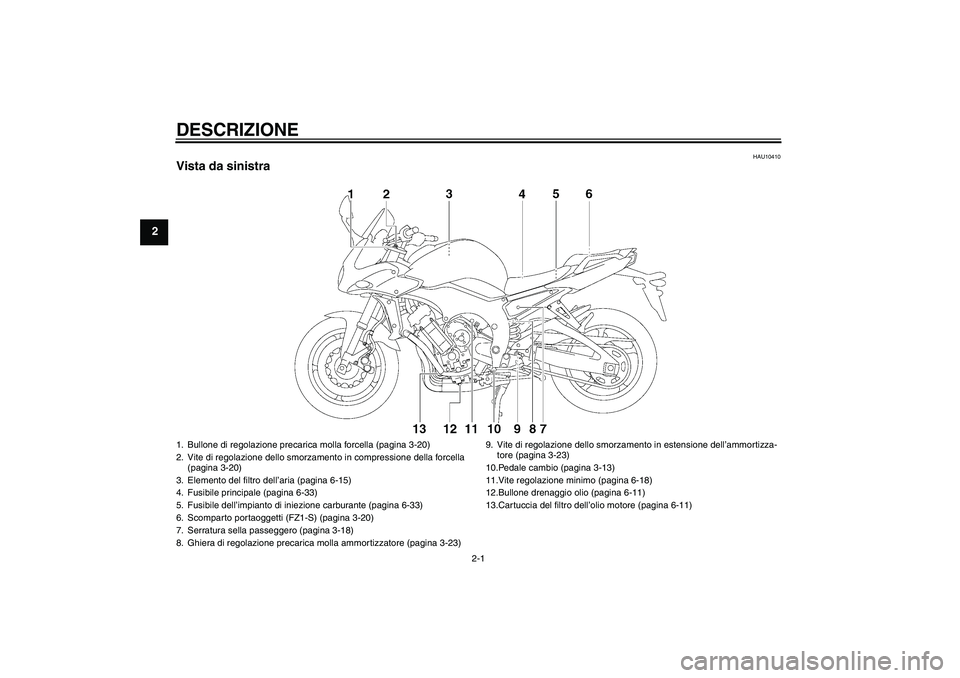

Vista da sinistra1. Bullone di regolazione precarica molla forcella (pagina 3-20)
2. Vite di regolazione dello smorzamento in compressione della forcella
(pagina 3-20)
3. Elemento del filtro dell’aria (pagina 6-15)
4. Fusibile principale (pagina 6-33)
5. Fusibile dell’impianto di iniezione carburante (pagina 6-33)
6. Scomparto portaoggetti (FZ1-S) (pagina 3-20)
7. Serratura sella passeggero (pagina 3-18)
8. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-23)9. Vite di regolazione dello smorzamento in estensione dell’ammortizza-
tore (pagina 3-23)
10.Pedale cambio (pagina 3-13)
11.Vite regolazione minimo (pagina 6-18)
12.Bullone drenaggio olio (pagina 6-11)
13.Cartuccia del filtro dell’olio motore (pagina 6-11)U3C3H4H0.book Page 1 Thursday, July 9, 2009 12:10 PM
Page 13 of 104
DESCRIZIONE
2-2
2
HAU10420

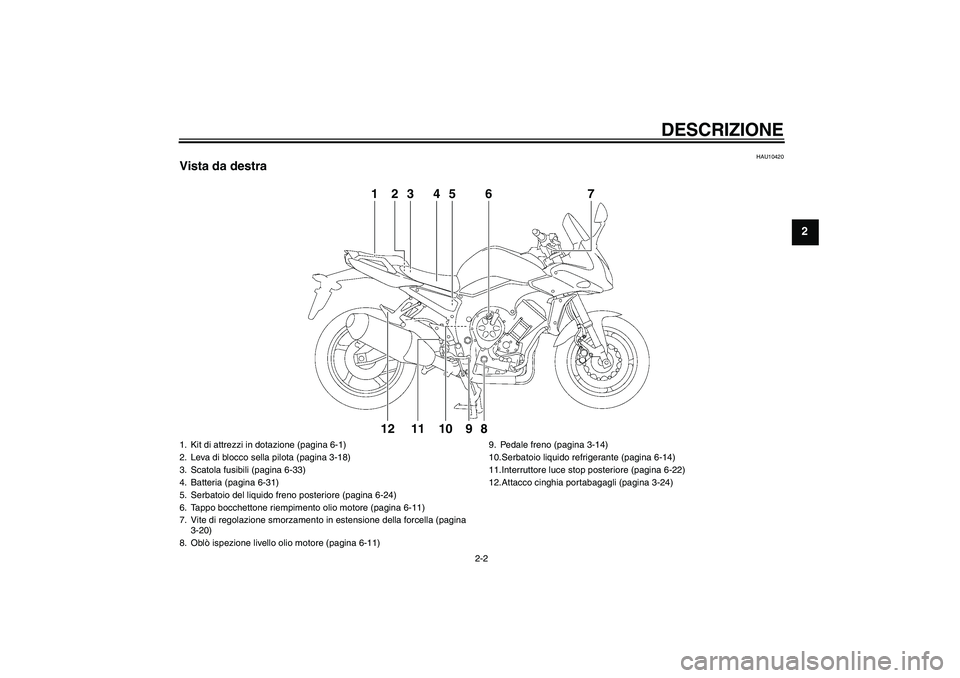

Vista da destra
1
2
3
4
5
6
7
8
9
10
11
12
1. Kit di attrezzi in dotazione (pagina 6-1)
2. Leva di blocco sella pilota (pagina 3-18)
3. Scatola fusibili (pagina 6-33)
4. Batteria (pagina 6-31)
5. Serbatoio del liquido freno posteriore (pagina 6-24)
6. Tappo bocchettone riempimento olio motore (pagina 6-11)
7. Vite di regolazione smorzamento in estensione della forcella (pagina
3-20)
8. Oblò ispezione livello olio motore (pagina 6-11)9. Pedale freno (pagina 3-14)
10.Serbatoio liquido refrigerante (pagina 6-14)
11.Interruttore luce stop posteriore (pagina 6-22)
12.Attacco cinghia portabagagli (pagina 3-24)
U3C3H4H0.book Page 2 Thursday, July 9, 2009 12:10 PM
Page 14 of 104
DESCRIZIONE
2-3
2
HAU10430

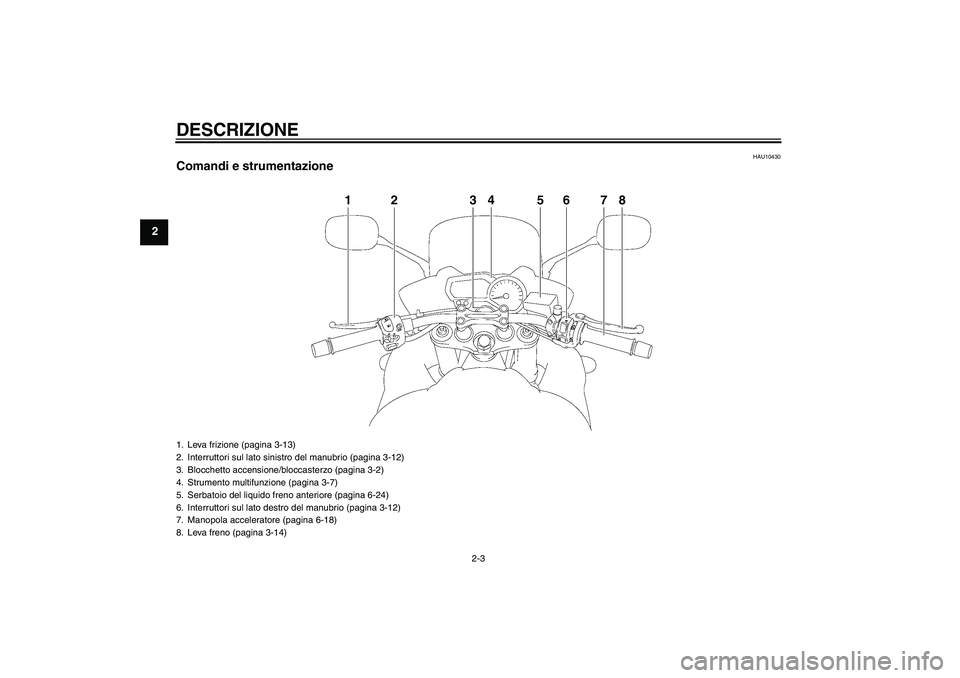

Comandi e strumentazione
1
2
3
4
6
7
8
5
1. Leva frizione (pagina 3-13)
2. Interruttori sul lato sinistro del manubrio (pagina 3-12)
3. Blocchetto accensione/bloccasterzo (pagina 3-2)
4. Strumento multifunzione (pagina 3-7)
5. Serbatoio del liquido freno anteriore (pagina 6-24)
6. Interruttori sul lato destro del manubrio (pagina 3-12)
7. Manopola acceleratore (pagina 6-18)
8. Leva freno (pagina 3-14)U3C3H4H0.book Page 3 Thursday, July 9, 2009 12:10 PM
Page 15 of 104
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10976

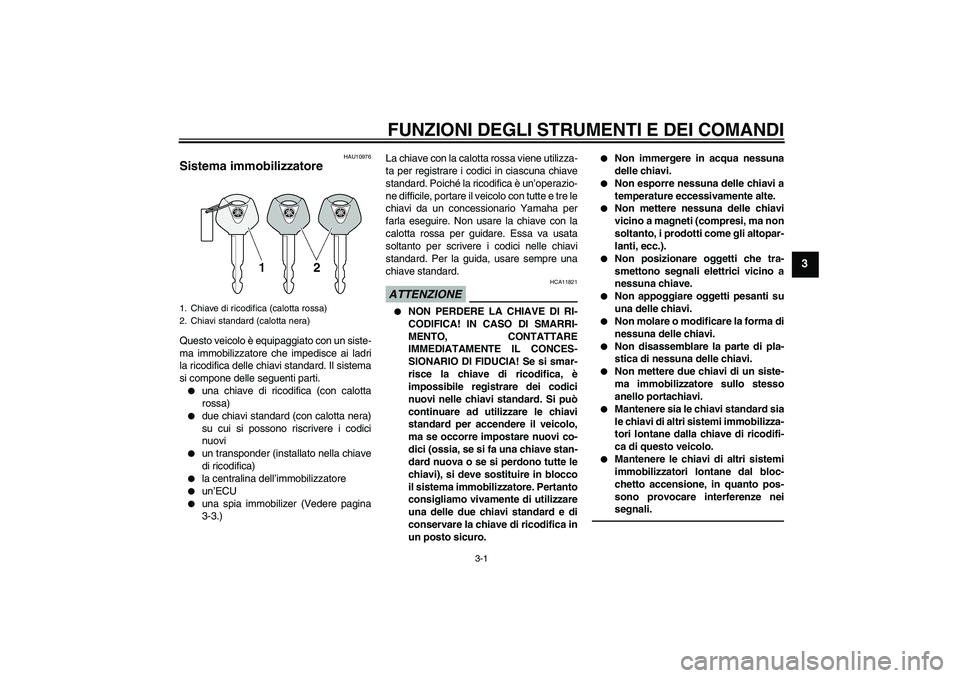

Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
un transponder (installato nella chiave
di ricodifica)
la centralina dell’immobilizzatore
un’ECU
una spia immobilizer (Vedere pagina
3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.
Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appoggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma di
nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U3C3H4H0.book Page 1 Thursday, July 9, 2009 12:10 PM
Page 16 of 104
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10472
Blocchetto accensione/blocca-
sterzo Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU10550
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, la
luce pannello strumenti, la luce del fanalino
posteriore e le luci ausiliarie si accendono
ed è possibile avviare il motore. La chiave di
accensione non può essere sfilata.NOTAI fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”,
anche se il motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10683
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
U3C3H4H0.book Page 2 Thursday, July 9, 2009 12:10 PM
Page 17 of 104
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3

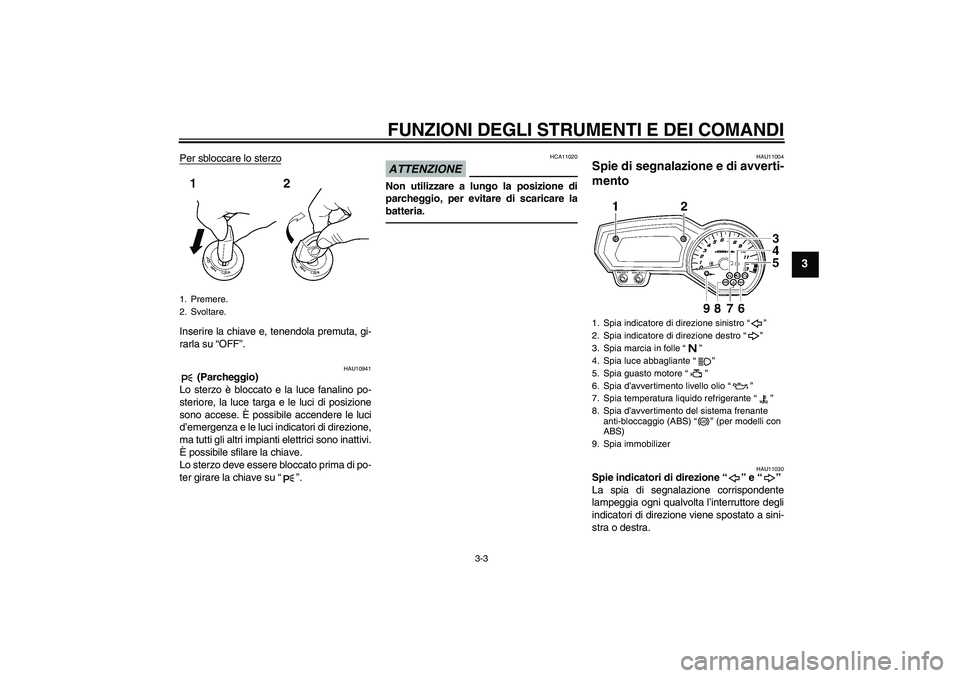

Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU10941
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e le luci di posizione
sono accese. È possibile accendere le luci
d’emergenza e le luci indicatori di direzione,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su“”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU11004
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
1. Premere.
2. Svoltare.
1. Spia indicatore di direzione sinistro“”
2. Spia indicatore di direzione destro“”
3. Spia marcia in folle“”
4. Spia luce abbagliante“”
5. Spia guasto motore“”
6. Spia d’avvertimento livello olio“”
7. Spia temperatura liquido refrigerante“”
8. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS)“” (per modelli con
ABS)
9. Spia immobilizer
ABS
U3C3H4H0.book Page 3 Thursday, July 9, 2009 12:10 PM
Page 18 of 104
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060
Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11254
Spia livello olio“”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTA
Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se
viene rilevato un problema nel circuitodi rilevamento livello olio, si ripeterà il
seguente ciclo fino a quando il guasto
non verrà eliminato: La spia livello olio
lampeggerà dieci volte, poi si spegne-
rà per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU11427
Spia temperatura liquido
refrigerante“”
Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.
NOTA
Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.
Se il motore si surriscalda, vedere pa-
gina 6-42 per ulteriori istruzioni.
U3C3H4H0.book Page 4 Thursday, July 9, 2009 12:10 PM
Page 19 of 104

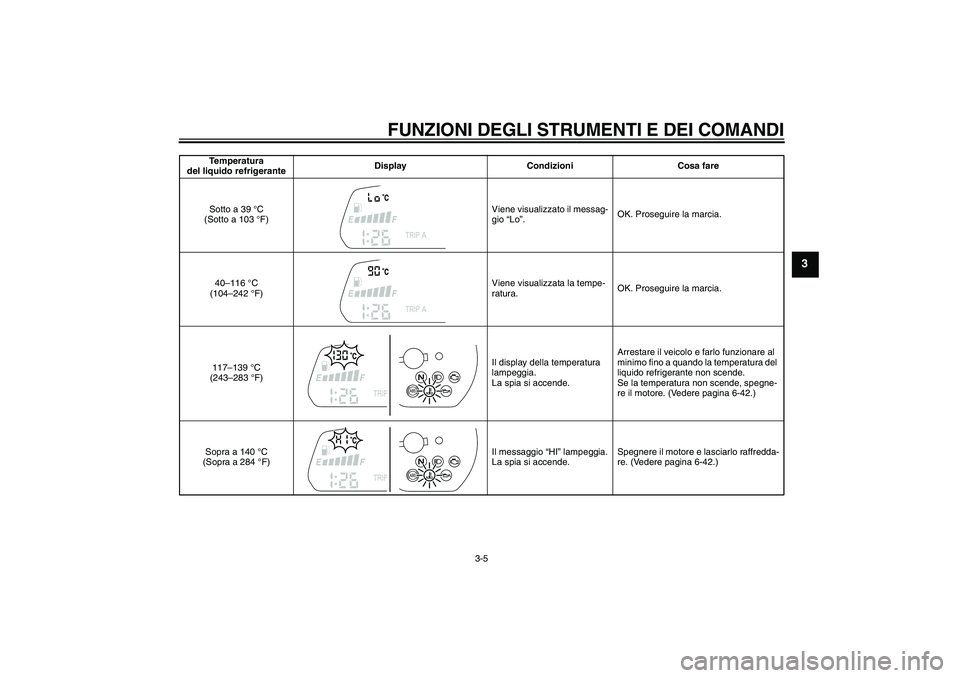

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
Temperatura
del liquido refrigeranteDisplay Condizioni Cosa fare
Sotto a 39 °C
(Sotto a 103 °F)Viene visualizzato il messag-
gio “Lo”.OK. Proseguire la marcia.
40–116 °C
(104–242 °F)Viene visualizzata la tempe-
ratura.OK. Proseguire la marcia.
117–139 °C
(243–283 °F)Il display della temperatura
lampeggia.
La spia si accende.Arrestare il veicolo e farlo funzionare al
minimo fino a quando la temperatura del
liquido refrigerante non scende.
Se la temperatura non scende, spegne-
re il motore. (Vedere pagina 6-42.)
Sopra a 140 °C
(Sopra a 284 °F)Il messaggio “HI” lampeggia.
La spia si accende.Spegnere il motore e lasciarlo raffredda-
re. (Vedere pagina 6-42.)
ABSABS
U3C3H4H0.book Page 5 Thursday, July 9, 2009 12:10 PM
Page 20 of 104
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU11534
Spia guasto motore“”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-10 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU11545
Spia ABS“” (per modelli con ABS)
Se questa spia si accende o lampeggia du-
rante la guida, è possibile che l’ABS non
funzioni correttamente. Se questo accade,
fare controllare il sistema da un concessio-
nario Yamaha al più presto possibile. (Ve-
dere pagina 3-14.)
AVVERTENZA
HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti anon provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più presto
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU38623
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-10 per
spiegazioni sul dispositivo di autodiagnosi.)
ABS
U3C3H4H0.book Page 6 Thursday, July 9, 2009 12:10 PM
